Produkttyp	Sicherheitskamera
Marke	Lupus Electronics
Modell	LE906
Abmessungen (ca.)	100 x 60 x 60 mm
Gewicht	300 g
Stromversorgung	12V DC Netzteil (im Lieferumfang)
Leistungsaufnahme	5 W
Bildsensor	1/2,7" CMOS, 2 Megapixel
Auflösung	1920 x 1080 (Full HD)
Nachtsicht	Infrarot-LEDs, Reichweite bis 15 m
Bewegungserkennung	Ja, einstellbar
Videoaufnahme	H.264, lokale Aufnahme auf microSD (bis 128 GB)
Netzwerk	Wi-Fi 802.11 b/g/n, 2,4 GHz
App	LupusNet für iOS und Android
Schutzart	IP65 (wetterfest)
Befestigung	Wand- oder Deckenmontage inklusive
Betriebstemperatur	-20 °C bis +50 °C
Reinigung	Linse vorsichtig mit Mikrofasertuch reinigen
Sicherheit	Verschlüsselter Videostream, Benutzerkonto
Ersatzteile	Netzteil, Montageset (separat erhältlich)

Häufig gestellte Fragen - LE906 Lupus Electronics

Wie verbinde ich die Kamera mit dem WLAN?

Laden Sie die LupusNet-App herunter und folgen Sie den Anweisungen zum Einrichten. Stellen Sie sicher, dass Ihr WLAN (2,4 GHz) aktiviert ist und geben Sie das Passwort ein.

Kann ich die Kamera im Freien verwenden?

Ja, die Kamera ist nach IP65 wettergeschützt und für den Außeneinsatz geeignet.

Welche maximale Speicherkartengröße wird unterstützt?

Die Kamera unterstützt microSD-Karten bis zu 128 GB.

Wie aktiviere ich die Bewegungserkennung?

Gehen Sie in der App zu den Kameraeinstellungen und schalten Sie die Bewegungserkennung ein. Sie können Empfindlichkeit und Bereiche anpassen.

Ist die Kamera mit Alexa oder Google Assistant kompatibel?

Nein, die Lupus Electronics LE906 unterstützt keine Sprachassistenten.

Wie weit reicht die Nachtsicht?

Die Infrarot-Nachtsicht hat eine Reichweite von bis zu 15 Metern.

Kann ich mehrere Kameras in einer App verwalten?

Ja, die LupusNet-App ermöglicht die Verwaltung mehrerer Kameras gleichzeitig.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Kamera für 10 Sekunden gedrückt, bis ein Signalton ertönt.

Benötigt die Kamera ein Abonnement?

Nein, die Kamera funktioniert ohne monatliche Gebühren. Cloud-Dienste sind optional.

Was ist im Lieferumfang enthalten?

Die Kamera, ein Netzteil, ein Montageset und eine Kurzanleitung.

BEDIENUNGSANLEITUNG LE906 Lupus Electronics

Die in diesem Handbuch mitgeteilten Angaben, Beschreibungen und Bilder wurden von den Autorinnen und Autoren mit größter Sorgfalt zusammengestellt. Trotzdem sind Fehler nicht gänzlich auszuschließen. Das Kopieren dieses Handbuchs für gewerbliche Zwecke ist verboten.

Statement

Dieses Handbuch wurde auf Richtigkeit geprüft. Die gemachten Angaben und Beschreibungen sind im Moment des Druckes präzise. Geringfügige Änderungen der Technik (neue 'Ωersionen) möglich.

Anerkennung

'Qielen Dank für den Einkauf bei Lupus-Electronics® . Bitte lesen Sie sich vor dem Gebrauch der Geräte dieses Handbuch gut durch. Es wird Ihnen einige hilfreiche Informationen für die Anwendung der bei uns erworbenen Technik vermitteln.

Wir hoffen, dass wir Ihren Anforderungen genügen und freuen uns wenn Sie sich auch in Zukunft für unsere Produkte und Service entscheiden.

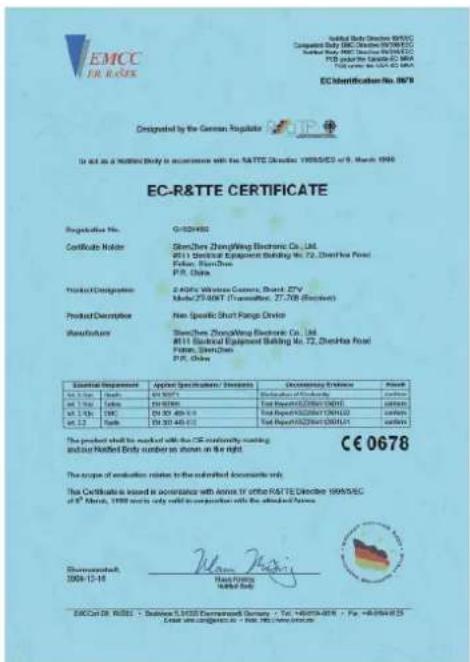

CE-Zertifizierung

Dieses Produkt entspricht den europäischen Standards und erfüllt alle gesetzlichen Direktiven inklusive 73/23/EEC Niederstrom 'Öerordnung, EMC Direktive 89/336/EEC sowie der R&TTE Direktive 1999/5EC. Gerne lassen wir Ihnen die EG-Konformitätserklärungen Ihres Kameramodells auf Anfrage zukommen.

Produkt-Sicherheit	05
Haftungsausschluss	05

SICHERHEITSBESTIMMUNGEN

Anwendungsverbote		05-06
Batterien	06

DAS PRODUKT

Lieferumfang

06

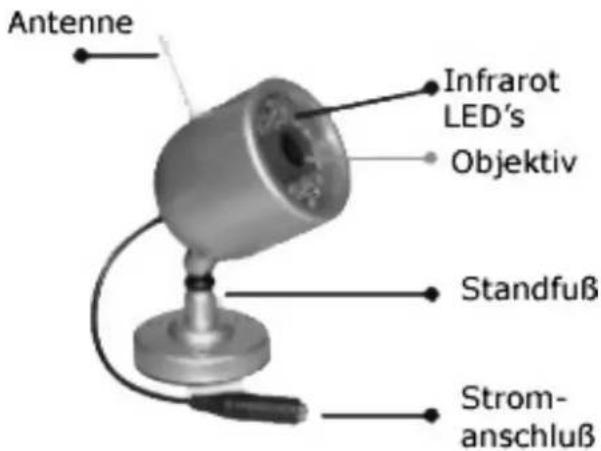

Aufbau - Kamera

07

Installation - Inbetriebnahme

07

Installation - Empfänger Modell 708

08

WICHTIG: Kamerakanal einstellen

08-09

Besonderheiten: 811+805

10

Besonderheiten: 830+812

11

Besonderheiten: 813+906

12

Datenblätter

13

Frequenzen

14

Produktentsorgung

14

TROUBLESHOOTING

Häufig gestellte Fragen

15

Die Funksysteme strahlen elektromagnetische Wellen im 2,4GHz-Bereich aus. Dies könnte zu Störungen mit anderen drahtlosen Geräten führen, die im gleichen Frequenzband emittieren. Schalten Sie eines der störenden Geräte aus um etwaige Interferenzen zu eliminieren.

Simple black information icon inside a circle (no text or symbols)

Die Produkte sind aufgrund der niedrigen Ausgangsleistung ungefährlich für den Benutzer. Die Frequenzen der Funksysteme erfüllen alle Sicherheitsstandards, welche von europäischen Instituten geprüft und zertifiziert worden sind.

Haftungsausschluss

• Lupus-Electronics ^® haftet nicht für Schäden die durch unsachgemäße Nutzung und Zuwiderhandlung der Gebrauchsanweisung verursacht wurden.
• Lupus-Electronics ^® haftet nicht für entstandenen Schaden bei Ausfall.
• Für den Gebrauch der Überwachungstechnik ist der Anwender selbst verantwortlich. Insbesondere versichert der Kunde sich mit den datenschutzrechtlichen sowie sonstigen gesetzlichen, insbesondere den zivil- und strafrechtlichen Bestimmungen für die Anwendung der bei uns erworbenen Technik vertraut zu machen. Für den widerrechtlichen Gebrauch der erworbenen Technik wird keine Haftung übernommen.

Anwendungsverbote

• 'Öerwenden Sie die Kameras nicht um die Privatsphäre anderer Menschen zu verletzen
• 'Üerwenden Sie dieses Produkt nicht, um äußerst wertvolle Gegenstände oder Banken zu schützen. Hierfür wurde das Produkt nicht ausgelegt.

• Radiowellen könnten medizinische Geräte beeinflussen.

• 'Öerwenden Sie das Gerät nicht in unmittelbarer Nähe von Herzschrittmachern

• 'Öerhindern Sie, dass Feuchtigkeit an die Netzteile oder an die Stromanschlüsse der Nachtsichtkameras kommt. Bei den Modellen 813 und 906 sitzt dort das Mikrofon.
• 'Öerhindern Sie zu starkes Erhitzen der Netzteile durch Abdecken oder direkte Sonneneinstrahlung
• 'Öerwenden Sie die Funksysteme nicht an Bord eines Flugzeuges
• Stellen Sie die Kameras nicht in direkten Regen oder an feuchte Plätze. Dies kann bei manchen Modellen zu Kurzschlüssen führen.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht an der Kamera.
• Stellen Sie die Kamera nicht an vibrierenden oder wackeligen Plätzen auf. Dies kann zu Störungen führen.
• Stellen Sie den Empfänger sowie das Netzteil nicht auf leicht entzündliche Materialien.
• Stellen Sie Kameras mit benachbarten Frequenzen nicht zu dicht aneinander.
• 'Öerwenden Sie die Kameras nicht an Orten mit unüberwindbaren Hindernissen (Stahlwände, Stahlgitter, sehr breite Betonwände etc.)
• Werfen Sie die Li-Batterien auf keinen Fall in das Feuer
• Halten Sie die Plastikverpackungen sowie Kleinteile fern von Kleinkindern

BATTERIEN

Batterien oder Batterie-Gruppen mit gleicher 'Ωolt-Zahl sind verwendbar. Lupus-Electronics® wird keinerlei Haftung übernehmen für Schäden an Personen, Gebäuden oder Produkten, die auf falsche Anwendung bzw. Einsatz falscher Batterien zurückzuführen sind.

Entsorgen Sie die Batterien immer ordnungsgemäß.

Lieferumfang (Set)

1 x 12'Ω 500mA - Netzteil für die Kamera
1 x 8'Ω 200mA - Netzteil für den Empfänger
1 x Schraubenset (Kamera)
1 x Chinchkabel (Rot=Audio, Gelb='Ωideo)
1 x Empfänger Modell 708
1 x Kamera Modell 906
2 x Antenne
1 x Kamerafuß

Modell 811

Modell 830

Modell 813

INSTALLATION - INBETRIEBNAHME

1. Schrauben Sie die Antenne an den Empfänger
2. Stecken Sie ein Ende des Chinch-Kabels in den Empfänger, das andere in den Fernseher/Monitor (evtl. Scart-Adapter notwendig) oder in einen Eingang der 'Ωideo Capture Karte oder Rekorder. Rot ist für Audio, Gelb für 'Ωideo
3. Stecken Sie das 8'Ω-200mA Netzteil in eine Steckdose und schließen Sie den Empfänger an. Jetzt leuchtet das Power-Licht.
4. Schalten Sie den Fernseher ein, wählen Sie den A'Ω-Kanal.
5. Schließen Sie das Netzteil der Kamera an.

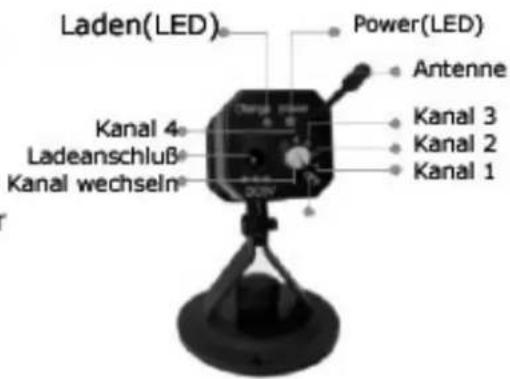

6. Wählen Sie an dem Empfänger den Kanal der Kamera an (Kamera mit Aufkleber nummeriert oder Einstellung s.u.).
7. Justieren Sie den Fokus der Kamera (nur Modelle 803/811/830)

Der Empfänger ermöglicht den parallelen Betrieb von bis zu 4 Kameras. Sie können maximal 4 Kamerabilder entweder per Druckknopf anwählen oder automatisch alle 5 Sekunden zum nächsten Kamerabild weiterschalten lassen.

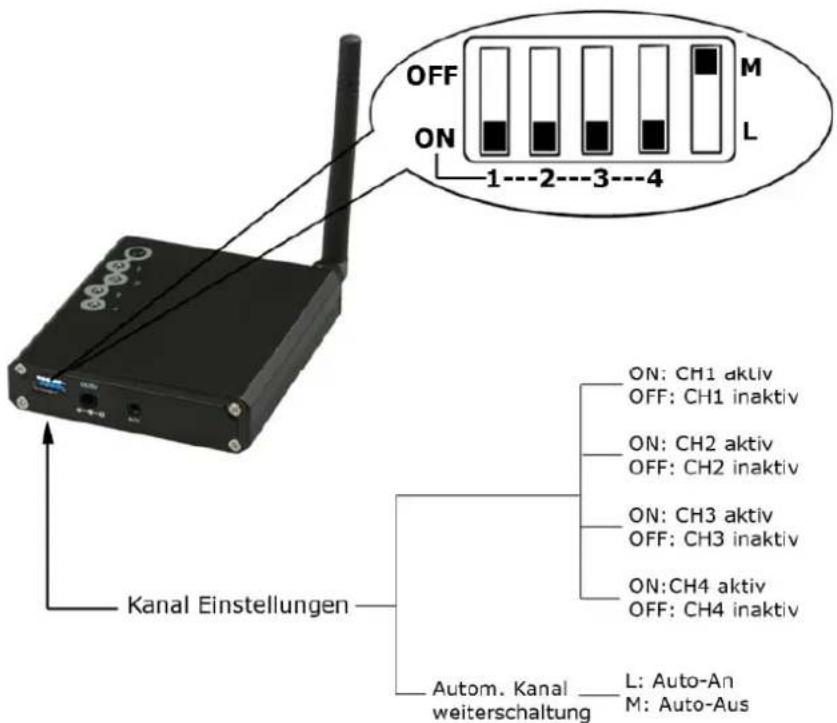

Kanal Einstellungen:

Wenn Sie die Kanalschalter auf „an“ oder „aus“ stellen, aktivieren oder deaktivieren Sie die jeweiligen Kanäle. Steht ein Kanal auf OFF, kann dieser nicht mehr über den Druckknopf oder im Auto-Modus angewählt werden.

Auto-Kanal-Einstellungen:

Wenn Sie die Automatische Kanalweiterschaltung auf L Schalten, ist die Automatische Weiterschaltung der Kamerabilder alle 5 Sekunden aktiviert.

WICHTIG: KAMERAKANAL EINSTELLEN

Die meisten Kameras werden in Kanal 1 geliefert (siehe runder, silberner Aufkleber auf 'Ωerpackung/Kamera). Wenn Sie mit mehr als einer Kamera arbeiten wollen, muss jede Kamera auf einen unterschiedlichen Kanal (1-4) eingestellt werden.

Um den Kanal Ihrer Kamera zu ändern, gehen Sie wie folgt vor:

1. Ziehen Sie den Netzstecker der Kamera.

2. Öffnen Sie das Schraubgewinde des Kameraobjektivs (bei den Modellen 812,813 und 906) und stellen die Kamera vor sich auf einen gut beleuchteten Tisch.

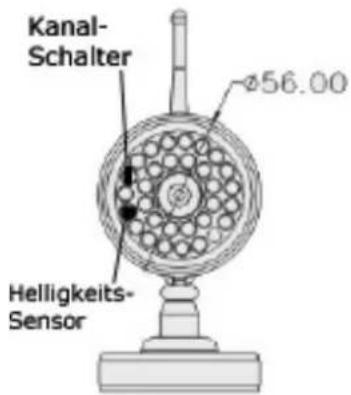

3. Im oberen linken Bereich zwischen den Infrarot LED's finden Sie einen schwarzen DIP-Schalter mit zwei hellen Schiebeschaltern

4. 'Öerwenden Sie am besten einen kleinen Schraubenzieher um die Schiebeschalter gemäß folgender Zeichnung zu verstellen:

5. Modell 906: Nehmen Sie nun die Kamera 906 so in die Hand, dass sich der Standfuß links befindet.

6. Modell 813: Diese Modelle befinden sich stehend in der richtigen Position um die DIP-Schalter einzustellen
7. Modell 803: Bei dem Modell 803 erklärt ein Aufkleber auf der Rückseite die Einstellungen.

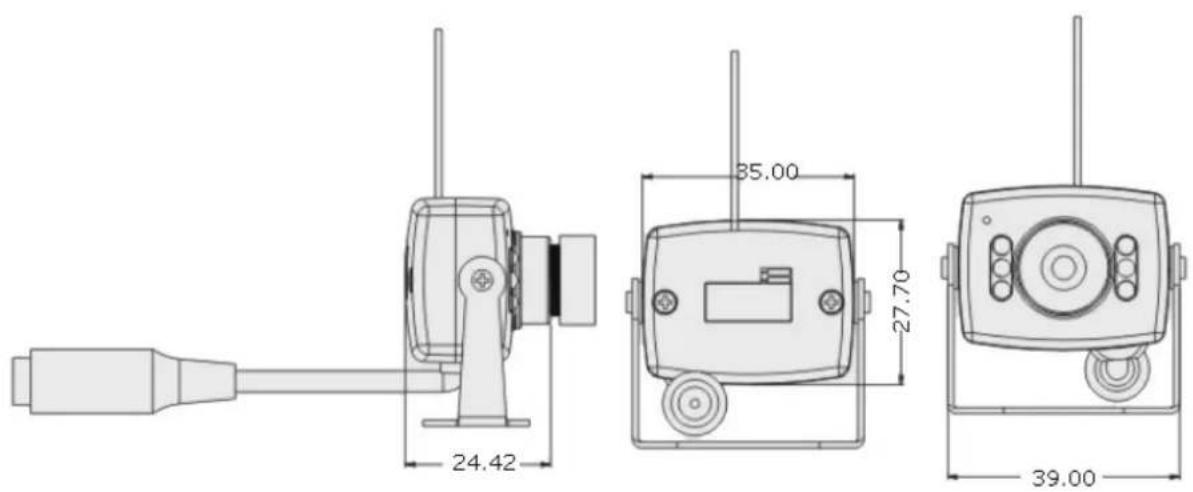

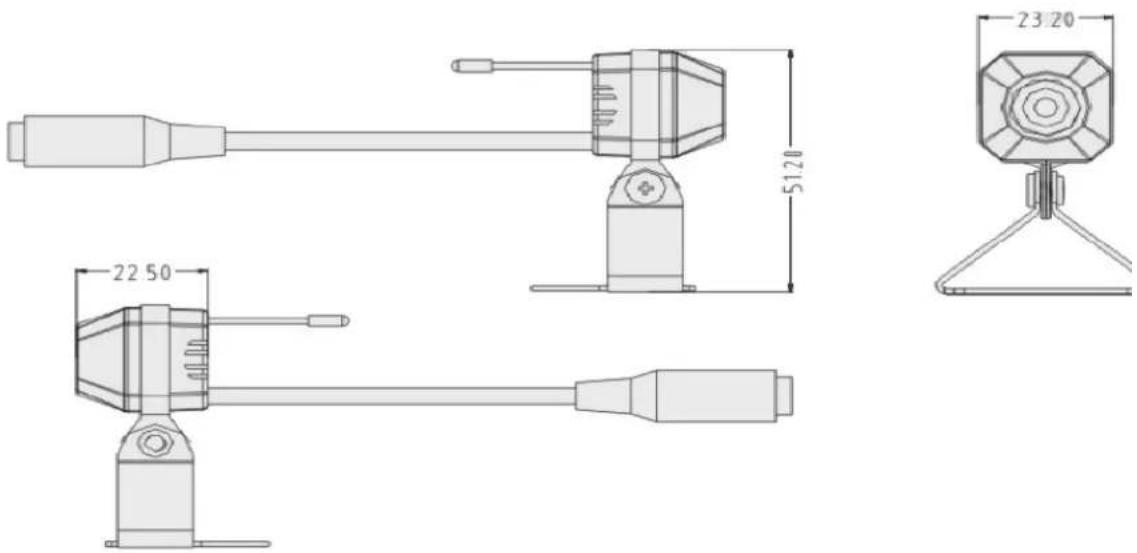

Besonderheiten: Modell 811

• würfelgroß (2x2cm)
• sehr diskret
• 2mm Objektivöffnung
• Nur für den Innenbereich
• Integriertes Mikrofon

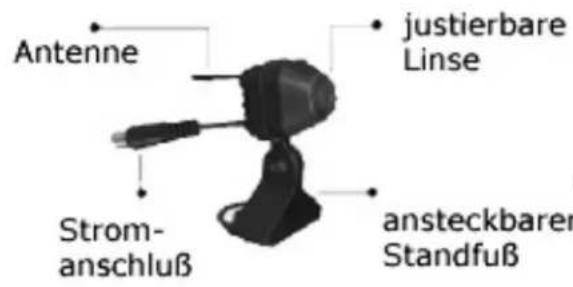

Besonderheiten: Modell 805

• Benötigt nur wenig Licht
• Großer Blickwinkel
• Kanäle an der Hinterseite einstellbar
• Nur für den Innenbereich
• Integriertes Mikrofon

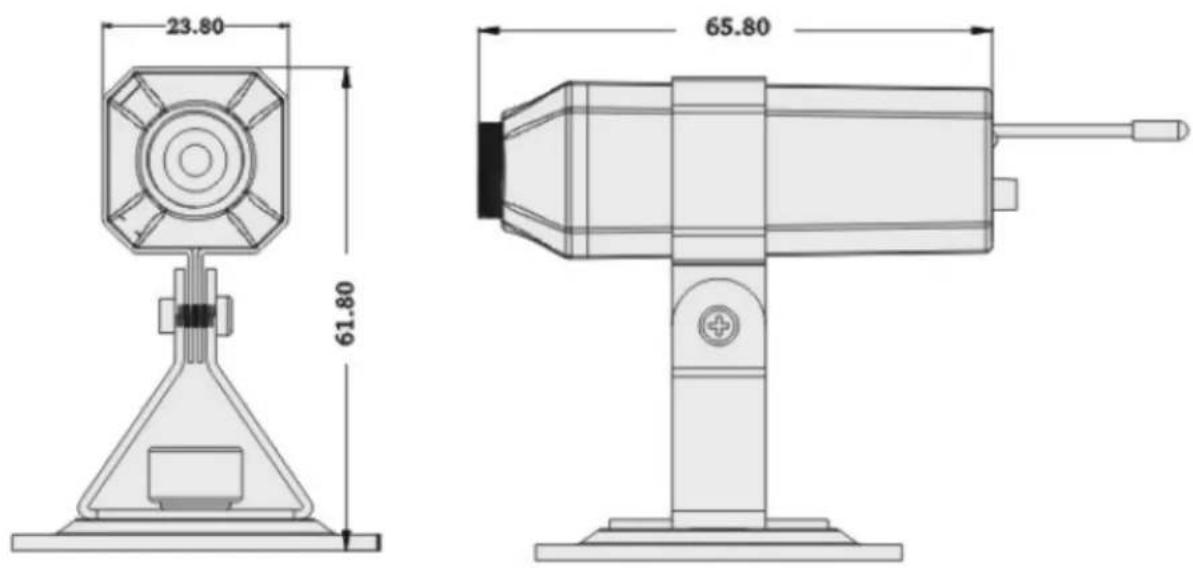

Besonderheiten: Modell 830

• Sehr kleine Kamera mit Lithium Ionen Akku
• Bis zu 8 Stunden schnurloser Betrieb möglich
• Kanäle an der Hinterseite einstellbar
• Nur für den Innenbereich
• Integriertes Mikrofon

□ ZT-830T

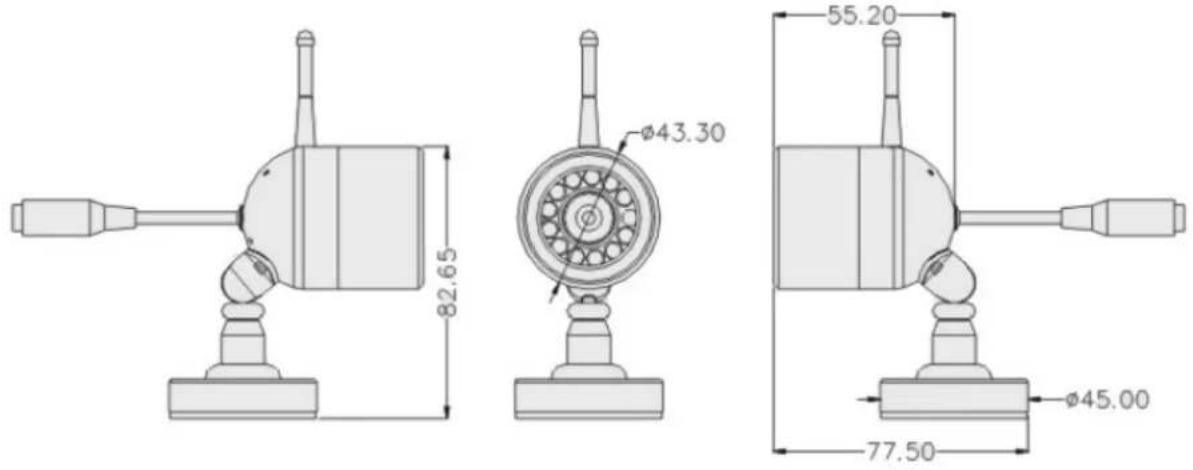

Besonderheiten: Modell 812

• Kleine Kamera mit Nachtsicht
• Wetterfest - auch im Freien einsetzbar
• Infrarotausleuchtung max. 7 Meter
• Automatischer Weisabgleich
• Integriertes Mikrofon
• 0 Lux

□ ZT-812T

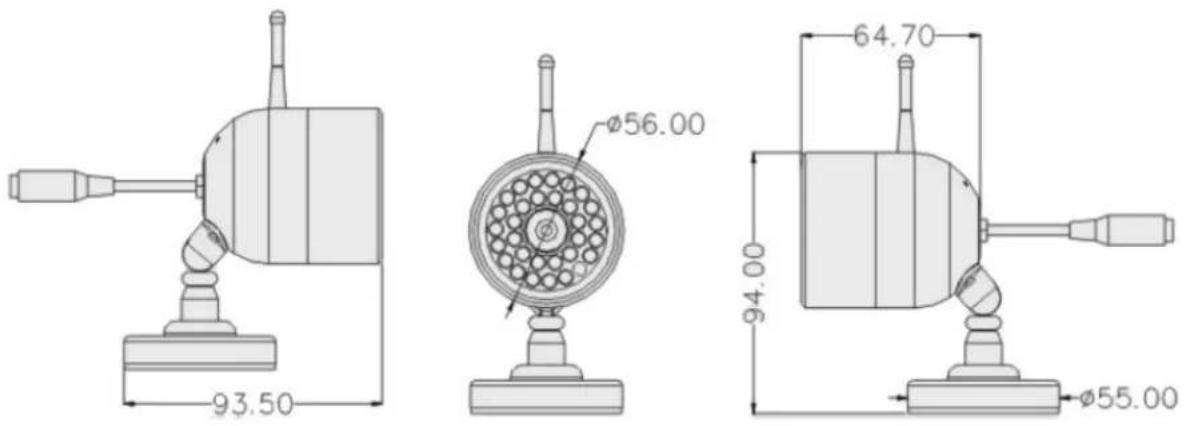

Besonderheiten: Modell 813

• Stärkere Nachtsichtausleuchtung (max. 15 Meter)
• Wetterfest - auch im Freien einsetzbar
• Automatischer Weisabgleich
• Integriertes Mikrofon
• 0 Lux

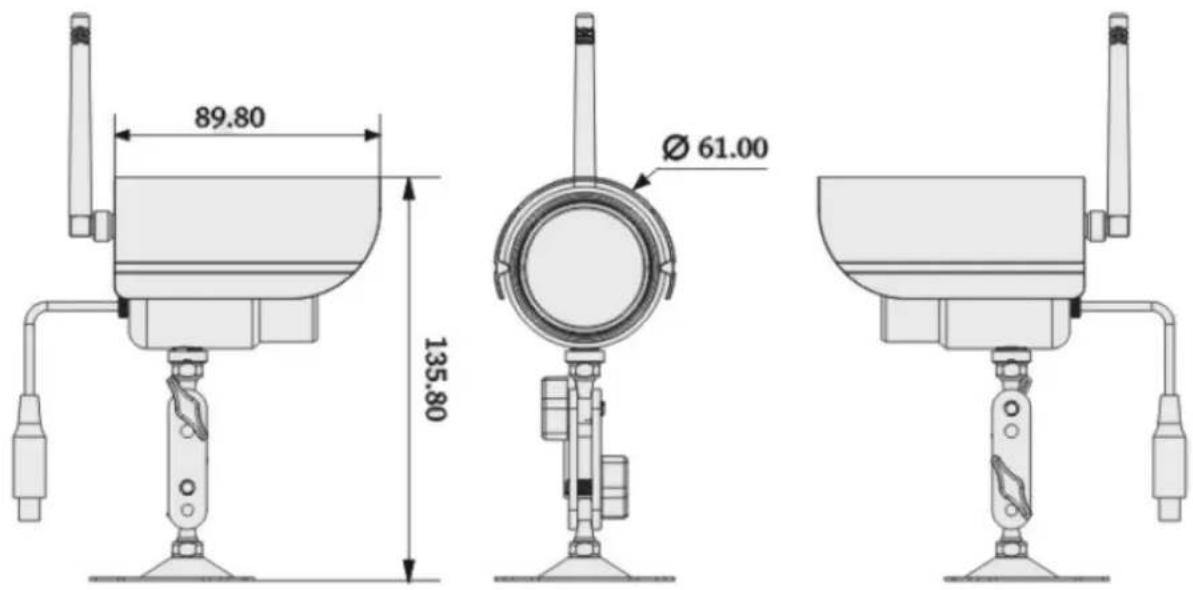

Besonderheiten: Modell 906

• Sehr hohe Auflösung, mehr Details
• CCD Objektiv mit 420 TΩ-Linien
• Wetterfest - auch im Freien einsetzbar
• Automatischer Weisabgleich
• Infrarotausleuchtung max. 15 Meter
• Integriertes Mikrofon
• 0 Lux

Gegenstand Werte Modell 704 Werte Modell 707 Werte Modell 708
Empfangsfrequenz 2.400 bis 2.483 MHz 2.400 bis	2.483 MHz 2.400 bis 2.483 MHz
Frequenzbereich 480Hz 480Hz
Frequenzstabilisierung ± 100 ± 100 ± 100
Demodulationsmodus FM FM FM
Antenne 50 Ohm SMA 50 Ohm SMA
Local Input Leakage ≤ -55 ≤ -55 ≤ -55
Empfangssensitivität ≤ -85 ≤ -85 ≤ -85
Video Ausgang	1Vp-p@75'Ω S/N > 38db	1Vp-p@75'Ω S/N > 38db	1Vp-p@75'Ω S/N > 38db
Audio Ausgang	1Vp-p@600'Ω	1Vp-p@600'Ω	1Vp-p@600'Ω
Stromversorgung	220V Netzteil auf 12V 300mA	220V Netzteil auf 12V 300mA	220V Netzteil auf 8V 300mA
Stromverbrauch	220mA	250mA	170mA
Arbeitstemperatur	-10 bis +50°C	-10 bis +50°C	-10 bis +50°C
Lagertemperatur	-40 bis +85°C	-40 bis +85°C	-30 bis +85°C
Max. Luftfeuchtigkeit	85%	85%	85%
Dimensionen	81 x 116 x 21mm 78 x 92	x 23mm 68 x 78	x 16mm
Gewicht	136g	188g	120g

Datenblatt - Kameras

Gegenstand	805	811	812	813	830	906
Objektiv / Sensor	1/3 Zoll CMOS	1/3 Zoll CMOS	1/3 Zoll CMOS	1/3 Zoll CMOS	1/3 Zoll CMOS	14 Zoll CCD
CMOS / CCD Auflösung:	PAL: 628x582	PAL: 628x582	PAL: 628x582	PAL: 628x582	PAL: 628x582	PAL: 512x582
Horizontale Auflösung	380 TV-Linien	380 TV-Linien	380 TV-Linien	380 TV-Linien	380 TV-Linien	420 TV-Linien
Blickwinkel	62°	62°	62°	62°	62°	39°
Strom-verbrauch	Max. 80 mA	Max. 80 mA	80mA / 120mA (IR an)	90mA / 230mA (IR an)	Li-Akku >5Std.	120mA / 270mA (IR an)
Min. Lichtverhältnisse:	1.0 LUX	1.5 Lux	1.0 Lux / 0.0 Lux (IR an)	1.0 Lux / 0.0 Lux (IR an)	1.5 Lux	1.0 Lux / 0.0 Lux (IR an)
Weißabgleich	AWB (Zero Color Rolling)	AWB (Zero Color Rolling)	AWB (Zero Color Rolling)	AWB (Zero Color Rolling)	AWB (Zero Color Rolling)	AWB (Zero Color Rolling)
Sendeleistung	10mW (CE)	10mW (CE)	10mW (CE)	10mW (CE)	10mW (CE)	10mW (CE)
Wetterfest?	Nein	Nein	Ja	Ja	Nein	Ja
Gain Kontrolle	n.a.	n.a.	n.a.	n.a.	n.a.	0.45
Frequenzbereich	2,400 ~ 2,483 GHz 4CH	2,400 ~ 2,483 GHz 4CH	2,400 ~ 2,483 GHz 4CH	2,400 ~ 2,483 GHz 4CH	2,400 ~ 2,483 GHz 4CH	2,400 ~ 2,483 GHz 4CH
Netzteil	8V 8V 8V	12V	5V 12V
Bandbreite	18 MHz	18 MHz	18 MHz	18 MHz	18 MHz	18 MHz
Betriebs-temperaturen	-20 - +50°C	-20 - +50°C	-20 - +50°C	-20 - +50°C	-10 - +50°C	-20 ~ +50°C
Lager-temperatur	-40 ~ +85°C	-40 ~ +85°C	-40 ~ +85°C	-40 ~ +85°C	-40 ~ +85°C	-40 ~ +85°C
Größe	36x25x 28	23x23x 23	∅44x56	∅56x65	66x23x 23	61x90x 138
Gewicht	60	20	200	300	40+20	287g
IR-Lebensdauer	Keine	Keine	6000Std	6000Std	Keine	6000Std

• 2.400 MHz - 2.483 MHz Frequenzbereich:

CH1 = 2.414 MHz,

CH2 = 2.432 MHz,

CH3 = 2.450 MHz,

CH4 = 2.468 MHz.

- Die Reichweite ist abhängig von dem aktuellen Wetter, Standort und Gebäudekonstruktion.

Produktentsorgung:

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt es der europäischen Richtlinie 2002/96/EC.

Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der 'Örbeugung von potenziellen Umwelt- und

Gesundheitsschäden. Sie sind eine 'Ωoraussetzung für die

Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

Ausführliche Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst oder dem Fachhändler, bei dem Sie das Produkt erworben haben.

F: Das Bild der Kamera ist schlecht! Was tun?

A: 'Öerändern Sie die Position der Kamera bzw. der Kameraantenne sowie des Empfängers. Manche WLAN-Router (Funknetzwerke) senden im selben Frequenzbereich wie die Funksysteme. Sie können den Frequenzbereich der meisten Router verändern. 'Öerändern Sie die Position des Empfängers / der Kamera. Oft kann schon eine Dachschräge oder Metall in der Umgebung (PC, Wände, starke elektrische Felder, Mikrowellen) für Störungen verantwortlich sein. Evtl. einfach ein längeres Chinch-Kabel verwenden. Sie können den Empfang erheblich verbessern, in dem Sie mit einer BNC-SMA-Antennen-'Öerlängerung ein Hindernis (Mauer/Fenster) umgehen!

F: Wie lange hält eine Kamera im Batteriebetrieb?

A: Bei den kleinen Kameras (Modelle 811 und 803) reicht die Stromversorgung mit einem 9- olt Block nach unseren gemachten Erfahrungen ca. 2 – 5 Stunden. Für die Infrarotkameras ist mit einer 9 ' Block-Batterie nach einer knappen Stunde Schluss, sobald sich die LED's zuschalten. Außerdem ist die Funkreichweite im Batteriebetrieb wesentlich kürzer.

F: Können mehrere Empfänger gleichzeitig betrieben werden?

A: Sie können beliebig viele Empfänger in der Reichweite der Kameras gleichzeitig betreiben, um die Bilder in verschiedenen Räumen beobachten zu können.

F: Wie groß ist die Funkreichweite?

A: Da die Sendeleistung der Funkkamerasysteme in der EU auf 10mW beschränkt ist, senden die Geräte max. 100 Meter ohne Hindernisse. Bei einer optischen 'Öerbindung können auch Reichweiten bis zu 100 Meter zustande kommen. In Gebäuden sollten, je nach Anzahl und Art der Hindernisse ca. 20-50 Meter möglich sein. Die Sendereichweite kann jedoch von Ort zu Ort sehr unterschiedlich ausfallen. Sie können oft schon durch eine kleine geringfügige 'Öeränderung des Empfängerstandortes eine deutliche 'Öerbesserung erzielen.

F: Können die Funkkameramodelle kombiniert werden?

A: Sie können prinzipiell jede Funkkamera mit jedem Empfänger kombinieren. Es ist möglich auch jederzeit eine weitere Solokamera oder einen weiteren Empfänger über den Shop nach zu bestellen. Bitte geben Sie dann unbedingt die freien Kanäle an (Die Kamerakanäle sind an der auf der Kamera aufgeklebten Nummer zu erkennen).

F: Sind die Kameras für den Außenbereich geeignet?

A: Prinzipiell alle Nachtsicht-Ωersionen sowie das Modell 905. Diese haben einen so genannten Spritzwasserschutz. Trotzdem kann man diese Kamera nicht unter Wasser einsetzen.

F: Wie kann ich die Kamerabilder aufzeichnen?

A: Sie können die Bilder mit dem 'Ωideorekorder ('Ωideoeingang), mit einem Festplattenrekorder oder mit einer 'ΩCR-'Ωideokarte für den PC aufnehmen. Hierzu benötigen Sie dann zu jeder Kamera einen separaten Empfänger.

F: Kann man mehr als 4 Funkkameras einsetzen?

A: Nein, leider nicht. Der Frequenzbereich im 2,4Ghz Bereich ist schon zu überlaufen, so dass dies technisch nicht umzusetzen ist. Wenn Sie mehr als 4 Kameras einsetzten wollen, müssen Sie auf Kabel-Kameras zurückgreifen.
