Produkttyp	Wandhalterung für Flachbildschirme
Marke	Da-Lite
Modell	UPM-1C
Kompatible Bildschirmgröße	32 – 55 Zoll
VESA-Kompatibilität	200x200 bis 400x400 mm
Maximale Tragfähigkeit	50 kg
Material	Stahl
Farbe	Schwarz
Neigungsbereich	-5° bis +15°
Schwenkbereich	±45°
Wandabstand	50 – 100 mm
Montageuntergrund	Beton, Ziegel, Holzständer
Lieferumfang	Wandhalterung, Montageset, Bedienungsanleitung
Besonderheiten	Nivellierhilfe, Schnellverschluss für Ein-Personen-Montage
Wartung	Mit trockenem Tuch reinigen
Sicherheitshinweise	Wandtragfähigkeit prüfen, Schrauben fest anziehen, regelmäßig kontrollieren
Ersatzteile	Auf Anfrage bei Da-Lite erhältlich
Reparierbarkeit	Nicht reparierbar, bei Defekt Austausch erforderlich

Häufig gestellte Fragen - UPM-1C DA-LITE

Wie installiere ich den Da-Lite UPM-1C Wandhalter?

Die Installation erfolgt in wenigen Schritten: 1. Wandhalterplatte an der gewünschten Position anzeichnen und mit dem mitgelieferten Montageset verschrauben. 2. Den Bildschirm an der Halterung einhängen und mit den Sicherungsschrauben fixieren. 3. Neigung und Schwenkung einstellen und festziehen. In der Bedienungsanleitung finden Sie eine detaillierte Schritt-für-Schritt-Anleitung.

Welche Bildschirmgrößen sind mit dem UPM-1C kompatibel?

Der UPM-1C ist für Bildschirme von 32 bis 55 Zoll ausgelegt. Die genaue Kompatibilität hängt zudem vom VESA-Abstand ab, der zwischen 200x200 und 400x400 mm liegen muss.

Wie stelle ich die Neigung und Schwenkung ein?

Die Neigung kann über die seitlichen Schrauben im Bereich -5° bis +15° eingestellt werden. Der Schwenkbereich beträgt ±45°. Lösen Sie die entsprechenden Schrauben, positionieren Sie den Bildschirm und ziehen Sie die Schrauben wieder fest.

Kann ich den Halter an einer Gipswand montieren?

Eine Montage an Gipswänden ist nicht empfehlenswert, da die Tragfähigkeit meist nicht ausreicht. Der Halter ist für Beton, Ziegel und Holzständerwände ausgelegt. Bei Gipswänden müssen spezielle Dübel verwendet werden oder die Montage an einer tragenden Stelle erfolgen.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen einen Bohrer mit passendem Bohrer (abhängig vom Wandmaterial), einen Schraubendreher oder Akku-Schrauber, eine Wasserwaage und einen Stift zum Anzeichnen. Das Montageset enthält alle erforderlichen Schrauben und Dübel.

Wie schwer darf mein Bildschirm maximal sein?

Die maximale Tragfähigkeit des UPM-1C beträgt 50 kg. Überschreiten Sie dieses Gewicht nicht, um die Sicherheit zu gewährleisten.

Sind die Schrauben im Lieferumfang enthalten?

Ja, der Lieferumfang enthält ein Montageset mit verschiedenen Schrauben und Dübeln für unterschiedliche Wandmaterialien. Passen Sie die Schrauben an Ihre Wand an.

Wie reinige ich den Wandhalter?

Zur Reinigung des Halters verwenden Sie ein trockenes Tuch. Bei hartnäckigen Verschmutzungen kann das Tuch leicht angefeuchtet werden. Vermeiden Sie aggressive Reinigungsmittel.

Gibt es eine Garantie auf den Da-Lite UPM-1C?

Da-Lite gewährt in der Regel eine Garantie von 2 Jahren auf Material- und Verarbeitungsfehler. Bewahren Sie den Kaufbeleg auf. Für genaue Garantieinformationen kontaktieren Sie den Kundenservice.

Kann ich den Halter auch für Bildschirme anderer Marken verwenden?

Ja, der UPM-1C ist markenunabhängig, solange der Bildschirm die VESA-Norm (200x200 bis 400x400 mm) erfüllt und das Gewicht 50 kg nicht überschreitet. Er ist kompatibel mit den meisten gängigen Flachbildschirmen.

BEDIENUNGSANLEITUNG UPM-1C DA-LITE

SUGGESTED SPECIFICATIONS: Da-Lite/Advance Universal Projector Mount model UPM-1. The mount shall be a fabricated mild steel design and consist of a grooved coupling, U-joint, pitch bracket, locking ring, base disk, legs, and feet. The coupling shall be a 1½" NPT steel half pipe coupling. The U-joint and legs shall be 14-gauge formed steel. The pitch bracket, locking ring, and base disk shall be 11-gauge steel and allow for the alignment of the projector lens to the pivot axes. The feet on the legs shall be adjustable to allow fine-tuning of the image to the viewing screen with thumbnails. Mount shall have 20 degrees of roll adjustment, 15 degrees of pitch adjustment and 360 degrees of swivel. Will support up to 50 lbs. Mount assemblies shall have a commercial powder coat black or white finish.

Package Components:

• UPM-1 mount.
  • Metric fasteners for projector.
• Tamper resistant fasteners for projector and mount.
  • Wrenches for special fasteners.

UNIVERSAL PROJECTOR MOUNT UPM-1

1.25" to 5.83" (TWO LEGS) 5.63" 1.25" to 3.83" (TWO LEGS) 0.75" 6.50"

360° ±15°

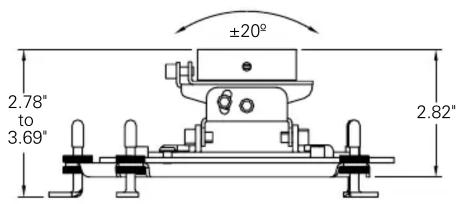

±20° 2.78' to 3.69' 2.82'

Optional Model:

☐ UPM-1NS Universal Projector Mount without Security Hardware

Optional Mount Accessories:

CPM-ACP Above Ceiling Plate
□ CPM-PLC Plenum Cover for CPM-ACP
A304 Ceiling plate
☐ CM-CAP Cable Access Ceiling Plate
☐ CM-VIP Vibration Isolation Ceiling Plate
□ CM-CCA Cathedral Ceiling Adapter
☐ CM-SCP Suspended Ceiling Plate 2' x 2', white or black
□ CM-UPC Unistrut™ Parallel Pipe Coupling (Single)
☐ CM-USC Unistrut™ Sliding Pipe Coupling
☐ CM-MT Male Pipe Coupler (1½" NPT)
☐ CM-CAC Female/female Pipe Coupler w/ cutout (1½" NPT)
☐ CM-FT Female Pipe Coupler (1½" NPT)
☐ CM-PS Ceiling Support Pipe Stabilizer Kit
☐ A-101 Hardware Kit for Solid Concrete
☐ A-105 Hardware Kit for Wood Stud Beam
A-111 Hardware Kit for Unistrut™

☐ A302 Escutcheon ring, (black, white or chrome)
A-565 Cable Lock Kit
CPM-SC16 16" x 16" Security Cage (black or white)
CPM-SC20 20" x 20" Security Cage (black or white)

Extension Pipes (1½" NPT):

□ CM-P4 4" Long Pipe
☐ CM-P6 6" Long Pipe
☐ CM-P10 10" Long Pipe
☐ CM-P24 24" Long Pipe
☐ CM-P0508 5"-8" Adjustable Pipe
□ CM-P0814 8½"-14½" Adjustable Pipe
☐ CM-P1218 12"-18" Adjustable Pipe
☐ CM-P1824 18"-24" Adjustable Pipe
CM-P1426 14½"-26½" Adjustable Pipe
☐ CM-P1830 18"-30" Adjustable Pipe
☐ CM-P2436 24"-36" Adjustable Pipe
