Produkttyp	LCD-Farbmonitor
Marke	EIZO
Modell	FlexScan EV2315W
Bildschirmdiagonale	23,0 Zoll (580 mm)
Auflösung	1920 × 1080 (Full HD)
Paneltyp	TFT-Farb-LCD (IPS-ähnlich, 160° Betrachtungswinkel)
Betrachtungswinkel	Horizontal 160°, Vertikal 160° (CR≥10)
Punktabstand	0,2655 mm
Reaktionszeit	Schwarz-weiß-schwarz: ca. 5 ms
Maximale Anzeigefarbe	Ca. 16,77 Millionen Farben
Signaleingänge	DVI-D (HDCP), 15-poliger Mini-D-Sub (Analog)
Audio	Lautsprecher (0,5 W + 0,5 W), Kopfhörerausgang, Line-In
Stromversorgung	100-120 VAC ±10%, 50/60 Hz 0,55 A / 200-240 VAC ±10%, 50/60 Hz 0,34 A
Stromverbrauch (max.)	31 W (mit Lautsprecher)
Stromverbrauch (typisch)	16 W (120 cd/m², ohne Lautsprecher)
Energiesparmodus	Ca. 0,1 W (Typ.)
Hauptnetzschalter aus	0 W

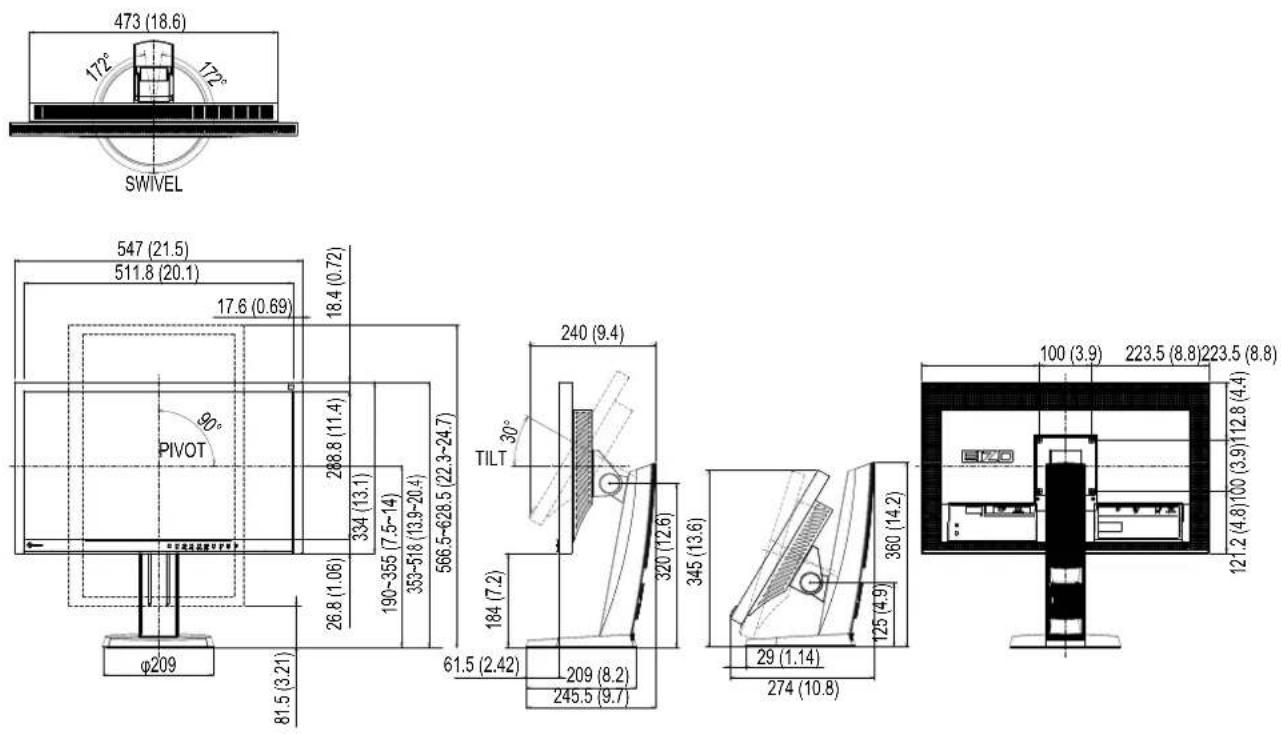

Abmessungen (mit Standfuß)	547 mm × 518–353 mm × 245,5 mm (B × H × T)
Abmessungen (ohne Standfuß)	547 mm × 334 mm × 63,5 mm (B × H × T)
Gewicht (mit Standfuß)	Ca. 6,2 kg
Gewicht (ohne Standfuß)	Ca. 3,5 kg
Besondere Funktionen	Paper-Modus, Auto EcoView, EcoView Optimizer, Up View, EyeCare Filter, DDC/CI
Reinigungshinweise	Display mit weichem Tuch reinigen, ggf. leicht angefeuchtet; Gehäuse mit mildem Reinigungsmittel
Lieferumfang	Netzkabel, Signalkabel (DVI-D, D-Sub), CD mit Treiber/Handbuch, Reinigungsset (optional)

Häufig gestellte Fragen - FlexScan EV2315W EIZO

Welche Auflösung unterstützt der EIZO FlexScan EV2315W?

Der Monitor unterstützt eine native Auflösung von 1920 × 1080 (Full HD) sowie viele weitere Auflösungen wie 1280 × 1024, 1680 × 1050 und 640 × 480. Die empfohlene Auflösung ist 1920 × 1080 bei 60 Hz.

Wie stelle ich die Helligkeit des Monitors ein?

Drücken Sie die Taste ENTER, um das Einstellungsmenü zu öffnen. Navigieren Sie zu Farbe > Helligkeit und passen Sie den Wert mit den Pfeiltasten an. Alternativ können Sie die Helligkeit auch direkt mit den Tasten ▼▲ einstellen.

Was ist die Auto EcoView-Funktion?

Auto EcoView ist eine energiesparende Funktion, die die Bildschirmhelligkeit automatisch an die Umgebungshelligkeit anpasst. Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Helligkeit und reduziert unnötigen Stromverbrauch sowie Augenbelastung.

Wie reinige ich den Monitor richtig?

Verwenden Sie ein weiches Baumwolltuch oder Brillenputztuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser. Verwenden Sie keine aggressiven Chemikalien wie Alkohol oder Verdünner. Für das Gehäuse verwenden Sie ein mildes Reinigungsmittel.

Warum erscheint auf dem Bildschirm die Meldung 'Kein Signal'?

Diese Meldung erscheint, wenn kein gültiges Eingangssignal erkannt wird. Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass der PC eingeschaltet ist, und wählen Sie mit der SIGNAL-Taste den richtigen Eingang (DVI oder D-Sub).

Kann ich den Monitor im Hochformat verwenden?

Ja, der Monitor unterstützt die Hochformatanzeige (Pivot). Sie benötigen eine Grafikkarte, die Hochformat unterstützt. Drehen Sie den Monitor um 90° im Uhrzeigersinn und stellen Sie im Menü unter Monitoreinstellungen > Menü Einstellung > Ausrichtung auf Hochformat.

Was ist der Paper-Modus?

Der Paper-Modus reduziert Kontrast und Farbtemperatur, um den Bildschirm wie bedrucktes Papier aussehen zu lassen. Dies kann die Augenbelastung beim Lesen verringern. Sie können ihn über die MODE-Taste auswählen oder im Menü unter Farbe > Farbmodus.

Wie kann ich die Lautstärke einstellen?

Drücken Sie die VOLUME-Taste auf dem Monitor. Es erscheint ein Lautstärkemenü, das Sie mit den Pfeiltasten ▼▲ anpassen können. Drücken Sie ENTER, um zu bestätigen. Die Lautstärke für Lautsprecher und Kopfhörer wird getrennt geregelt.

Wie setze ich den Monitor auf die Werkseinstellungen zurück?

Öffnen Sie das Einstellungsmenü mit ENTER, gehen Sie zu Monitoreinstellungen > Zurücksetzen und bestätigen Sie mit Ja. Alle Einstellungen werden auf die Standardwerte zurückgesetzt. Für reine Farbeinstellungen wählen Sie Farbe > Farbe zurücksetzen.

Welche Garantie hat der EIZO FlexScan EV2315W?

EIZO gewährt eine eingeschränkte Garantie von 5 Jahren auf das gesamte Produkt und 3 Jahre auf das LCD-Panel, jeweils ab Kaufdatum oder 30.000 Betriebsstunden. Ersatzteile werden bis zu 7 Jahre nach Produktionsende vorgehalten.

BEDIENUNGSANLEITUNG FlexScan EV2315W EIZO

Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und die Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen.

• Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung.
• Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:
  http://www.eizo.com

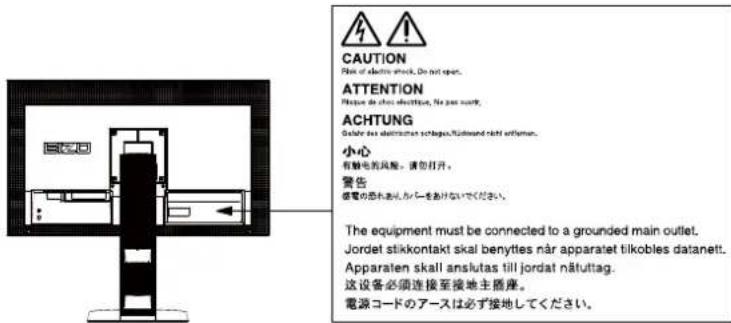

Stelle der Warnungshinweise

Die Produktspezifikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind.

Copyright© 2011 EIZO NANAO CORPORATION Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.

EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANA CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.

Hinweise für diesen Monitor

Dieses Produkt eignet sich um Erstellen von Dokumenten, Betrachten von Multimedia-Inhalten sowie für andere allgemeine Verwendungszwecke.

Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.

Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.

Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn die von uns empfohlenen Netzkabel und Signalkabel verwendet werden.

Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.

Da es ungefähr 30 Minuten dauert, bis sich die elektrischen Bauteile stabilisiert haben, sollten Sie mit dem Einstellen des Monitors mindestens 30 Minuten nach dem Einschalten warten.

Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und eine gleichbleibende Leuchtdichte zu gewährleisten, wird eine niedrigere Helligkeitseinstellung empfohlen.

Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder auf. Verwenden Sie den Bildschirmschoner oder die Abschaltfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.

Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen (Beachten Sie den Abschnitt „Reinigung“ (Seite 4)).

Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion. Anteil der effektiven Bildpunkte: mindestens 99,9994%.

Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren Fachhändler.

Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays führt. Durch wiederholtes Ausüben von Druck auf das Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am Display. (Wenn Abdrücke auf dem Display zurückbleiben, lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.)

Berühren Sie das Display nicht mit scharfen Gegenständen, da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.

Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit im Innern und außerhalb des Monitors. Warten Sie in diesem Fall mit dem Einschalten des Monitors, bis die Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.

Reinigung

Beachte

• Chemikalien wie Alkohol und aseptische Lösungen können bei Gehäuse oder Display zu Veränderungen im Glanz, Trübungen, Verblassen und einer Beeinträchtigung der Bildqualität führen.
• Verwenden Sie kein Verdünnungsmittel, Benzol, Wachs oder Poliermittel. Dadurch könnte das Gehäuse oder das Display beschädigt werden.

Hinweis

- „ScreenCleaner“ wird zur Reinigung der Displayoberfläche empfohlen.

● Display

• Säubern Sie das Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch.
• Bei Bedarf lassen sich hartnäckige Flecken entfernen, indem Sie einen Teil eines Tuchs mit Wasser befeuchten; dies erhöht seine Reinigungskraft. Wischen Sie das Display anschließend für ein besseres Resultat mit einem trockenen Tuch nach.

● Gehäuse

- Reinigen Sie das Gehäuse mit einem weichen in mildes Reinigungsmittel eingetauchten Tuch.

So arbeiten Sie optimal mit dem Monitor

- Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.

• Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.

INHALT

Abdeckung 1

Hinweise für diesen Monitor 3

Reinigung 4

Display 4
Cehäuse 4

So arbeiten Sie optimal mit dem Monitor .... 4

INHALT 5

Kapitel 1 Einführung 7

1-1. Leistungsmerkmale 7
1-2. Bedienelemente und Funktionen ..... 9
1-3. EIZO LCD Utility Disk....10

CD-Inhalt und Softwareübersicht ....10

3) verwenden Sie „ScreenManager Pro for LCD (DDC/CI)/EIZO ScreenSlicer“ .....10

1-4. Grundlegende Bedienung und Funktionen ....10

Grundlegende Bedienung des Einstellungsmenüs ....10
Funktionen 12

Kapitel 2 Bildschirmjustierung.... 13

2-1. Kompatible Auflösungen .....13

DV2315W 13
V2335W 14

2-2. Einstellung der Auflösung .....15

Windows 7 15
Windows Vista 15
Windows XP 15
Mac OS X 15

2-3. Justierung der Farbe .....16

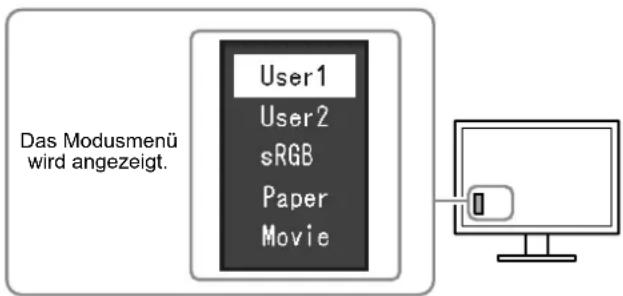

3 wählen Sie den Anzeigemodus (Farbmodus) 16
führen Sie erweiterte Justierungen durch 17
Jostierbare Einstellungen in den einzelnen Modi ....17
stellen Sie die Helligkeit ein ....18
justieren Sie den Kontrast .....18
Justieren Sie die Farbtemperatur .....19
3 justieren Sie den Gamma-Wert .....19
So justieren Sie die Farbsättigung 20
3 justieren Sie den Farbton.... 20
So justieren Sie die Overdrive-Intensität (nur EV2335W) 21
③ justieren Sie den Gain-Wert ......21

2-4. Bildjustage 22

Digitaler Signaleingang 22
Analoger Signaleingang 22

2-5. Ändern der Bildgröße 26

Ändern der Bildgröße 26

- stellen Sie die Helligkeit des nicht angezeigten Bereichs ein 27

Kapitel 3 Einstellung des Monitors ...... 28

3-1. Justieren der Lautstärke 28
3-2. Wechseln der Tonquelle während des DisplayPort-Signaleingangs (nur EV2335W) 28
3-3. Umschalten des Betrachtungswinkels (nur EV2315W) 29
3-4. Aktivieren/Deaktivieren der DDC/CI-Kommunikation 29
3-5. Sperren von Tasten 30
3-6. Einstellen der Ausrichtung 30
3-7. Einstellen der EIZO-Logo-Anzeige ..... 30
3-8. Änderung der Anzeigeposition des Einstellungsmenü. 31
3-9. Einstellen der Sprache ....31
3-10. Zurücksetzen des Monitors auf die Standardeinstellungen 32

So setzen Sie die Farbeinstellungen zurück. 32
So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück 32

Kapitel 4 Energiesparfunktionen .... 33

4-1. Einstellen der Energiesparfunktion ..... 33

Monitor 33
- lässt sich der Stromverbrauch weiter senken 34
Audioausgang 34

4-2. Einstellung der Netzkontroll-LED 34

4-3. Automatische Helligkeitsjustierung Ein/Aus 35
4-4. Verminderung des Blendlichts...... 35
4-5. Überprüfen der Energiesparstufe ..... 36
4-6. Automatisches Abschalten Ein/Aus ..... 36

Kapitel 5 Fehlerbeseitigung ...... 37

5-1. Kein Bild 37
5-2. Bildverarbeitungsprobleme (für digital und analog) 38
5-3. Bildverarbeitungsprobleme (nur für digital) 39
5-4. Bildverarbeitungsprobleme (nur für analog)...... 40
5-5. Andere Probleme .....41

Kapitel 6 Referenz 42

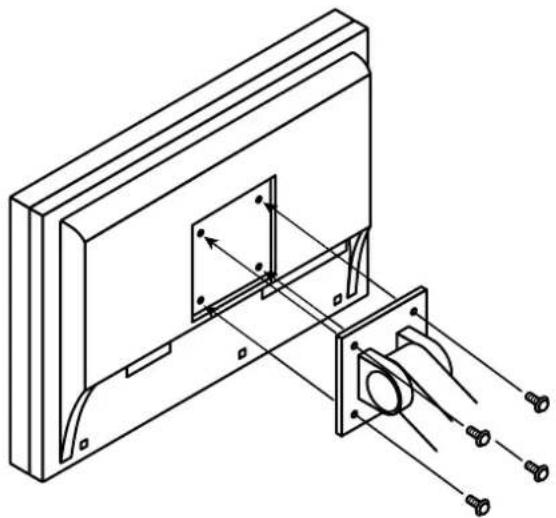

6-1. Anbringen des optionalen Schwenkarms 42

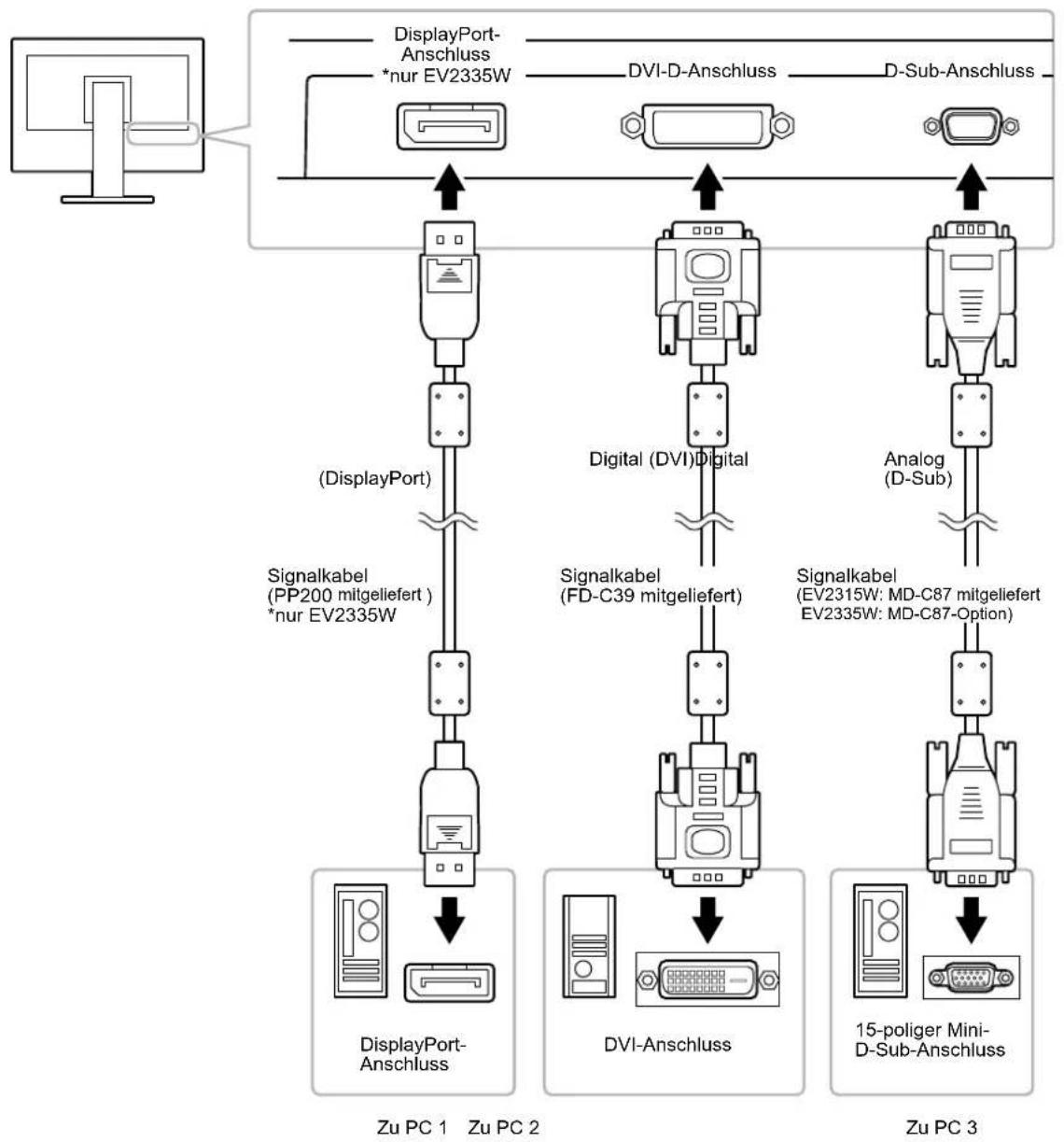

6-2. Anschließen mehrerer PCs 43

• wechseln Sie zwischen Eingangssignalen 43
  stellen Sie die Auswahl des Eingangssignals ein 44

6-3. Anzeige von Monitorinformationen ..... 44
6-4. Technische Daten 45
6-5. Glossar 50

Anhang 53

Marke 53

Lizenz 53

ENERGY STAR 53

TCO 54

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor .... 56

Hinweis zur Ergonomie : 56

BEGRENZTE GARANTIE 57

Informationen zum Thema Recycling 66

Chinesische Maßnahmen für RoHS Erfüllung von RoHS in China ....70

Kapitel 1 Einführung

Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben.

1-1. Leistungsmerkmale

• 23,0"-Breitbildformat LCD
- Geeignet für die Auflösung 1920 × 1080 .
- IPS-Display mit 89° horizontalen und vertikalen Betrachtungswinkeln (nur EV2335W)
- Gilt für DisplayPort (gilt für 8 Bit) (nur EV2335W) ^1
Das Bildsignal und das Audiosignal können beide über ein einziges DisplayPort-Kabel übertragen werden.
- Die Farbmodus-Funktion ermöglicht dem Benutzer, den bestmöglichsten Anzeigemodus für das dargestellte Bild auszuwählen.
- Der Paper-Modus gibt einen bedruckten Papiereffekt auf dem Monitor wieder. Siehe „So wählen Sie den Anzeigemodus (Farbmodus)“ (Seite 16).
- Die Software „ScreenManager Pro for LCD (DDC/CI)“ zur Bildschirmkonfiguration mithilfe der Maus und der Tastatur ist im Lieferumfang enthalten.
Siehe „1-3. EIZO LCD Utility Disk“ (Seite 10).
- EyeCare Filter
Die Textur des Papiers wird durch die Anzeige eines durchscheinenden Bildes im Vordergrund des Desktops reproduziert.
Durch die Verwendung dieser Funktion mit dem Paper-Modus sieht der Bildschirm mehr wie Papier aus. Siehe „So wählen Sie den Anzeigemodus (Farbmodus)“ (Seite 16).
- Unterstützt die Energiesparsoftware „EIZO EcoView NET“
Weitere Informationen siehe unsere Website (http://www.eizo.com).
- Energiesparfunktion
Durch Geringhalten des Energieverbrauchs ^2 wird der Kohlendioxidausstoß verringert. Dieses Produkt ist mit einer Energiesparfunktion ausgestattet.
- Stromverbrauch bei ausgeschaltetem Hauptnetz-Schalter: 0 W Ausgestattet mit Hauptnetz-Schalter. Durch Ausschalten des Hauptnetz-Schalters wird die Stromzufuhr des Monitors vollständig unterbrochen, wenn der Monitor nicht verwendet wird.
- Energie sparen
Wenn der Monitor unter bestimmten Bedingungen in den Energiesparmodus wechselt, wird der Stromverbrauch auf ca. 0,1 W vermindert.
Siehe „4-1. Einstellen der Energiesparfunktion“ (Seite 33).
- Auto EcoView
Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Helligkeit der Bildparameter automatisch und bequem angepasst werden kann. Übermäßig hohe Helligkeit kann zu Schäden an der natürlichen Umgebung sowie an Ihren Augen führen. Durch Unterdrücken einer übermäßig hohen Helligkeit wird der Stromverbrauch verringert und das Risiko von Schäden an den Augen reduziert.
Siehe „4-3. Automatische Helligkeitsjustierung Ein/Aus“ (Seite 35).
- EcoView Optimizer
Mit dieser Funktion wird die Bildschirmhelligkeit je nach Umgebungshelligkeit und dem Weißwert des Eingangssignals angepasst. Durch die Verwendung dieser Funktion mit Auto EcoView kann ein komfortablerer Helligkeitswert erreicht und Blendlicht kann vermindert werden.
Siehe „4-4. Verminderung des Blendlichts“ (Seite 35).
- Up View (nur EV2315W)
Der Betrachtungswinkel wird so angepasst, dass der Bildschirm bei der Betrachtung wie eine Frontansicht aussicht.
Siehe „3-3. Umschalten des Betrachtungswinkels (nur EV2315W)“ (Seite 29).
• HDCP (High-bandwidth Digital Content Interface)

^1 Bei der Übertragung eines Audiosignals mit einem DisplayPort-Kabel muss die Grafikkarte mit der Audioausgabe kompatibel sein (siehe „6-4. Technische Daten“ (Seite 45)).
^2 Referenzwerte:

EV2315W

Maximaler Stromverbrauch: 31 W (maximale Helligkeit bei Standardeinstellungen, mit Lautsprecher)

Standardmäßiger Stromverbrauch: 16 W (Helligkeit 120 cd/m2 bei Standardeinstellungen, ohne Lautsprecher)

EV2335W

Maximaler Stromverbrauch: 35 W (maximale Helligkeit bei Standardeinstellungen, mit Lautsprecher)

Standardmäßiger Stromverbrauch: 16 W (Helligkeit 120 cd/m2 bei Standardeinstellungen, ohne Lautsprecher)

Hinweis

• Dieser Monitor unterstützt die Hochformatanzeige. Mithilfe dieser Funktion kann die Ausrichtung des Einstellungsmenüs geändert werden, wenn die Monitorbildparameter in vertikaler Anzeigeposition verwendet werden (siehe „3-6. Einstellen der Ausrichtung“ (Seite 30)).
• Zur Verwendung des Monitors in der Bildposition „Hochformat“ ist eine Grafikkarte, die Hochformatanzeige unterstützt, erforderlich. Bei Verwendung des Monitors in der Bildposition „Hochformat“ müssen die Einstellungen Ihrer Grafikkarte dementsprechend geändert werden. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grafikkarte.

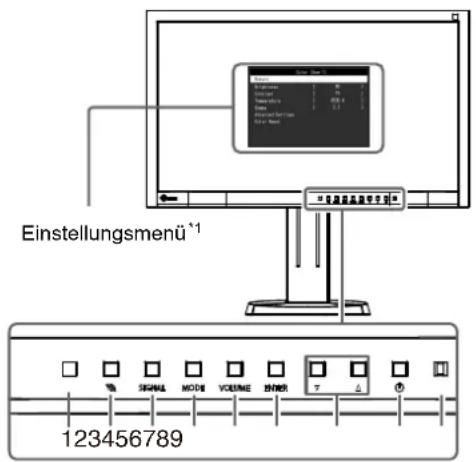

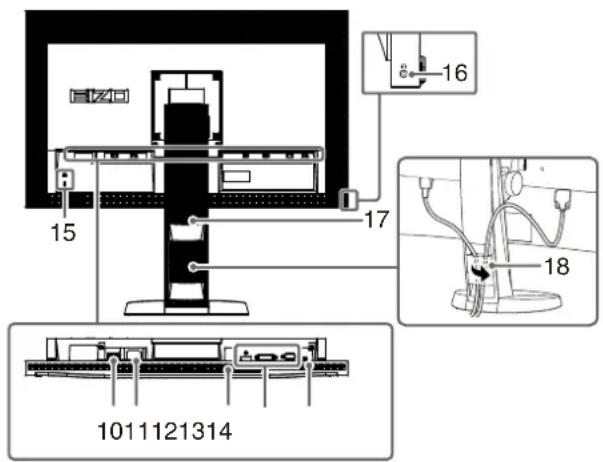

1-2. Bedienelemente und Funktionen

Z. B. EV2335W

1. Umgebungslichtsensor	Erkennt die Umgebungshelligkeit. Auto EcoView-Funktion (Seite 35), EcoView Optimizer-Funktion (Seite 35).
2. 📄 Taste	Mit dieser Taste zeigen Sie das Einstellungsmenü der Energiesparfunktion an (Auto EcoView (Seite 35) und EcoView Optimizer (Seite 35)) an.
3. SIGNAL Taste	Schaltet zwischen den Eingangssignalen für die Anzeige um (Seite 43).
4. MODE Taste	Ändern des Farbmodus (Seite 16).
5. VOLUME Taste	Zeigt das Menü zum Einstellen der Lautstärke an (Seite 28).
6. ENTER Taste	Zeigt das Einstellungsmenü an, legt ein Element im Menübildschirm fest und speichert geänderte Werte (Seite 10).
7. ▼▲ Taste	Wählt und erhöht/verringert Justierungseinstellungen für die erweiterte Justierung mit einem Einstellungsmenü.Das Menü Helligkeit wird eingeblendet (Seite 18).
8. ⏻ Taste	Zum Ein- und Ausschalten
9. Netzkontroll-LED	Zeigt den Betriebsstatus des Monitors anBlau: In BetriebOrange: EnergiesparmodusAUS: Hauptnetz/Netzschalter aus
10. Hauptnetz-Schalter	Schaltet das Hauptnetz ein oder aus.
11. Netzanschluss	Dient zum Anschluss des Netzkabels.
12. Lautsprecher	Dient zur Ausgabe der Audioquelle.
13. Signaleingang	EV2315WLinks: DVI-D-anschluss / Rechts: 15-poliger Mini-D-Sub-anschlussEV2335WLinks: DisplayPort-anschluss / Mitte: DVI-D-anschluss / Rechts: 15-poliger Mini-D-Sub-anschluss
14. Stereo Mini-Jack	Dient zum Anschluss des Stereo Mini-Jack-Kabels.
15. Öffnung für Diebstahlsicherung	Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
16. Kopfhörerbuchse	Dient zum Anschluss der Kopfhörer.
17. Standfuß *2	Wird zum Justieren der Höhe und des Winkels des Monitorbildschirms verwendet.
18. Kabelabdeckung	Verdeckt die Anschlusskabel.

^*1 Siehe „1-4. Grundlegende Bedienung und Funktionen“ (Seite 10) für die Verwendung.

^*2 Ein optionaler Schwenkarm (oder ein optionaler Standfuß) kann durch Entfernen des Standfußes angebracht werden (siehe „6-1. Anbringen des optionalen Schwenkarms“ (Seite 42)).

1-3. EIZO LCD Utility Disk

Eine „EIZO LCD Utility Disk“ (CD-ROM) wird ist im Lieferumfang des Produkts enthalten. Die nachstehende Tabelle zeigt den CD-Inhalt und eine Übersicht der Softwareprogramme.

● CD-Inhalt und Softwareübersicht

Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Siehe die Datei Readme.txt auf der CD für Vorgehensweisen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien.

Element Übersicht	Windows Macintosh
Musterdateien für die Bildjustierung	Zur manuellen Justierung des Bildes bei analogem Signaleingang.	√	√
ScreenManager Pro for LCD (DDC/CI)	Software zur Justierung der Bildparameter mit Maus und Tastatur.	√	-
EIZO ScreenSlicer Software, die	einen Bildschirm teilt und mehrere Fenster effizient darauf anordnet.	√	-
Bedienungsanleitung zu diesem Monitor (PDF-Datei) √ √
Readme.txt-Datei √ √

- So verwenden Sie „ScreenManager Pro for LCD (DDC/CI)/EIZO ScreenSlicer“

Für die Installation und die Verwendung von „ScreenManager Pro for LCD (DDC/CI)/EIZO ScreenSlicer“ siehe die entsprechende Bedienungsanleitung auf der CD.

1-4. Grundlegende Bedienung und Funktionen

● Grundlegende Bedienung des Einstellungsmenüs

1. Anzeigen des Einstellungsmenüs

1. Drücken Sie ENTER. Das Einstellungsmenü wird eingeblendet.

2. Justierung/Einstellung

1. Wählen Sie mit ▼▲ ein Menü zum Justieren/Einstellen, und drücken Sie anschließend ENTER Untermenü wird eingeblendet.

1. Wählen Sie mit ▼▲ ein Element zum Justieren/Einstellen, und drücken Sie anschließend Enter Menü „Einstellungen/Justierung“ wird angezeigt.

1. Justieren/stellen Sie das ausgewählte Element mit ▼,▲ ein, und drücken Sie anschließend ENTER.

3. Beenden

1. Wählen Sie im Untermenü „Zurück“, und drücken Sie EINSTRINstellungsmenü wird angezeigt.
2. Wählen Sie im Hauptmenü „Beenden“, und drücken Sie ENTER. Das Einstellungsmenü wird beendet.

Hinweis

- Durch zweimaliges schnelles Drücken von ENTER können Sie das Einstellungsmenü ebenfalls beenden.

● Funktionen

Die nachstehende Tabelle zeigt sämtliche Justierungs- und Einstellungsoptionen vom Einstellungsmenü an.

Hauptmenü Einstellung Referenz
Farbe*1	Helligkeit „2-3. Justierung der Farbe“ (Seite 16)
	Kontrast
	Temperatur
	Gamma
	Erweiterte Einst. Sättigung
	Farbe zurücksetzen „So setzen Sie die Farbeinstellungen zurück“ (Seite 32)
Bildparameter Bildgröße „Ändern der Bildgröße“ (Seite 26)
Ton Quelle	*2		„3-2. Wechseln der Tonquelle während des DisplayPort-Signaleingangs (nur EV2335W)“ (Seite 28)
	Analogjustierung*3	Autom. Bildeinst.
		Auto.
		Bereichseinst.
		Clock
		Phase
		Hor. Position
		Ver. Position
PowerManager	Energie sparen		„Audioausgang“ (Seite 34)
	Energie sparen		„4-1. Einstellen der Energiesparfunktion“ (Seite 33)
	Abschaltfunktion		„4-6. Automatisches Abschalten Ein/Aus“ (Seite 36)
Monitoreinst.	Up View*4		„3-3. Umschalten des Betrachtungswinkels (nur EV2315W)“ (Seite 29)
	Eingangssignal		„So stellen Sie die Auswahl des Eingangssignals ein“ (Seite 44)
	Netzkontroll-LED		„4-2. Einstellung der Netzkontroll-LED“ (Seite 34)
	Sprache		„3-9. Einstellen der Sprache“ (Seite 31)
	DDC/CI		„3-4. Aktivieren/Deaktivieren der DDC/CI-Kommunikation“ (Seite 29)
	Randintensität		„So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein“ (Seite 27)
	Menü Einstellung	Ausrichtung	„3-6. Einstellen der Ausrichtung“ (Seite 30)
		Logo	„3-7. Einstellen der EIZO-Logo-Anzeige“ (Seite 30)
		Menü-Position	„3-8. Änderung der Anzeigeposition des Einstellungsmenü.“ (Seite 31)
	Zurücksetzen		„So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück“ (Seite 32)
Informationen			„6-3. Anzeige von Monitorinformationen“ (Seite 44)

^1 Die im Menü „Farbe“ verfügbaren Justierungen/Einstellungen hängen vom ausgewählten Farbmodus ab. Die obige Tabelle zeigt die Untermenüs an, wenn der Modus User1 oder User2 ausgewählt ist.
^2 nur EV2335W
*3 Diese Funktionen können mit Analog-Eingang justiert werden.
^*4 nur EV2315W

Kapitel 2 Bildschirmjustierung

2-1. Kompatible Auflösungen

Der Monitor unterstützt die folgenden Auflösungen.

EV2315W

Analoges Eingang (D-Sub)

Auflösung Geeignete Signale			Vertikale Abtastfrequenz	Punktfrequenz
640 × 480 VGA		60 Hz		148.5 MHz(Max.)
800 × 600 VESA		60 Hz
1024 × 768 VESA		60 Hz
1280 × 960 VESA		60 Hz
1280 × 1024 VESA		60 Hz
1280 × 720 CEA-861		60 Hz
1680 × 1050		VESA CVT, VESA CVT RB	60 Hz
1920 × 1080*		CEA-861	60 Hz

Digitales Eingang (DVI-D)

Auflösung Geeignete Signale			VertikaleAbtastfrequenz	Punktfrequenz
640 × 480 VGA		60 Hz		148.5 MHz(Max.)
800 × 600 VESA		60 Hz
1024 × 768 VESA		60 Hz
1280 × 960 VESA		60 Hz
1280 × 1024 VESA		60 Hz
1280 × 720 CEA-861		60 Hz
1680 × 1050		VESA CVT, VESA CVT RB	60 Hz
1920 × 1080*		CEA-861	60 Hz

Eine Grafikkarte ist erforderlich, die die Anforderungen der Standards VESA und CEA-861 erfüllt.

* Empfohlene Auflösung

EV2335W

Analoges Eingang (D-Sub)

Auflösung Geeignete Signale			VertikaleAbtastfrequenz	Punktfrequenz
640 × 480	VGA,	VESA ~75 Hz		148.5 MHz(Max.)
720 × 400	VGA	TEXT 70 Hz
800 × 600	VESA	~75 Hz
1024 × 768	VESA	~75 Hz
1152 × 864	VESA	75 Hz
1280 × 960	VESA	60 Hz
1280 × 1024	VESA	~75 Hz
1280 × 720		CEA-861	60 Hz
1680 × 1050		VESA CVT, VESA CVT RB	60 Hz
1920 × 1080*		CEA-861	60 Hz

Digitales Eingang (DVI-D)

Auflösung Geeignete Signale		VertikaleAbtastfrequenz	Punktfrequenz
640 × 480	VGA	60 Hz	148.5 MHz(Max.)
720 × 400 VGA	TEXT 70 Hz
800 × 600 VESA	60 Hz
1024 × 768 VESA	60 Hz
1280 × 960 VESA	60 Hz
1280 × 1024 VESA	60 Hz
1280 × 720	CEA-861	60 Hz
1680 × 1050	VESA CVT, VESA CVT RB	60 Hz
1920 × 1080*	CEA-861	60 Hz

Digitales Eingang (DisplayPort)

Auflösung Geeignete Signale		VertikaleAbtastfrequenz	Punktfrequenz
640 × 480	VGA, CEA	60 Hz	148.5 MHz(Max.)
720 × 400 VGA	TEXT 70 Hz
720 × 480 (4:3)	CEA	60 Hz
720 × 480 (16:9)	CEA	60 Hz
800 × 600 VESA	60 Hz
1024 × 768 VESA	60 Hz
1280 × 960 VESA	60 Hz
1280 × 1024 VESA	60 Hz
1280 × 720	CEA-861, CEA	60 Hz
1680 × 1050	VESA CVT, VESA CVT RB	60 Hz
1920 × 1080*	CEA-861	60 Hz

Eine Grafikkarte ist erforderlich, die die Anforderungen der Standards VESA und CEA-861 erfüllt.

*3 Empfohlene Auflösung

2-2. Einstellung der Auflösung

Führen Sie die folgenden Schritte aus, wenn die Auflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auflösung ändern möchten.

● Windows 7

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.
2. Klicken Sie im angezeigten Menü auf „Bildschirmauflösung“.
3. Wählen Sie im Dialogfeld „Bildschirmauflösung“ den Monitor aus.
4. Klicken Sie auf „Auflösung“, um die gewünschte Auflösung auszuwählen.

5. Klicken Sie auf die Taste „OK“.

6. Wenn ein Bestätigungsdialogfeld eingeblendet wird, klicken Sie auf „Änderungen beibehalten“.

● Windows Vista

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.
2. Klicken Sie im angezeigten Menü auf „Anpassen“.
3. Klicken Sie im Dialogfenster „Anpassung“ auf „Anzeigeeinstellungen“.
4. Wählen Sie im Dialogfeld „Anzeigeeinstellungen“ die Registerkarte „Monitor“ und dann die gewünschte Auflösung im Feld „Auflösung“ aus.
5. Klicken Sie auf die Taste „OK“.
6. Wenn ein Bestätigungsdialogfeld eingeblendet wird, klicken Sie auf „Ja“.

● Windows XP

1. Klicken Sie mit der rechten Maustaste irgendwo auf den leeren Desktop.
2. Wählen Sie im angezeigten Menü die Option „Eigenschaften“.
3. Wenn das Dialogfeld „Anzeigeeigenschaften“ eingeblendet wird, klicken Sie auf die Registerkarte „Einstellungen“, und wählen Sie dort unter „Anzeige“ die gewünschte „Bildschirmauflösung“.
4. Klicken Sie auf die Taste „OK“, um das Dialogfeld zu schließen.

● Mac OS X

1. Wählen Sie im Apple-Menü die Option „Systemeinstellungen“.
2. Wenn das Dialogfeld „Systemeinstellungen“ angezeigt wird, klicken Sie unter „Hardware“ auf „Monitore“.
3. Wählen Sie im angezeigten Dialogfeld die Registerkarte „Monitor“ und anschließend im Feld „Auflösungen“ die gewünschte Auflösung.
4. Ihre Wahl wird sofort wiedergegeben. Wenn Sie mit der ausgewählten Auflösung zufrieden sind, schließen Sie das Fenster.

2-3. Justierung der Farbe

● So wählen Sie den Anzeigemodus (Farbmodus)

Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung.

Anzeigemodi

Modus Zweck
User1 Wählen Sie	einen dieser Benutzermodi, um einen gewünschten Satz an Parametereinstellungen zu definieren.
User2
sRGB Geeignet für den Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.
Paper Produziert	einen bedruckten Papiereffekt durch die Verringerung des Kontrasts und der Farbtemperatur.
Movie Einstellung	für animierte Bilder.

Vorgehensweise

1. Drücken Sie MODE.

Das Modusmenü erscheint in der linken unteren Ecke des Bildschirms.

1. Der Modus wird bei jedem Drücken von MODE-Liste hervorgehoben.

Sie können den Modus während der Anzeige des Modusmenüs mit oder umschalten.

Hinweis

• Das Einstellungs-Menü und das Modus-Menü können nicht gleichzeitig angezeigt werden.
• „ScreenManager Pro for LCD (DDC/CI)“ erlaubt es Ihnen, den Farbmodus automatisch je nach ausgeführter Anwendung zu benutzen (siehe „Kapitel 3 Auto FineContrast“ in der Bedienungsanleitung von „ScreenManager Pro for LCD (DDC/CI)“).

● So führen Sie erweiterte Justierungen durch

Mit dem Menü „Farbe“ im Einstellungsmenü können Sie die unabhängigen Farbeinstellungen für jeden Modus konfigurieren und speichern.

Beachte

• Es dauert ca. 30 Minuten, bevor sich die internen elektrischen Komponenten des Monitors stabilisieren. Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen.
• Führen Sie die Bereichsjustierung als erstes durch, wenn Sie die Farbe für die analogen Signale justieren (siehe „So stellen Sie die Farbabstufung automatisch ein“ (Seite 25)).
• Das gleiche Bild kann u.U. in verschiedenen Farben auf mehreren Monitoren aufgrund ihrer monitorspezifischen Eigenschaften gesehen werden. Machen Sie die Feinfarbeinstellung visuell, wenn Sie die Farben mit mehreren Monitoren abgleichen.

Hinweis

• Der in „K“ angezeigte Wert ist nur ein Referenzwert.
• Mithilfe des „ScreenManager Pro for LCD (DDC/CI)“ können Sie die Farbeinstellung mithilfe der Maus und der Tastatur Ihres PCs durchführen. (Siehe für den „ScreenManager Pro for LCD (DDC/CI)“ in der Bedienungsanleitung „Kapitel 4 Farbeinstellung“.)

- Justierbare Einstellungen in den einzelnen Modi

Die justierbaren Einstellungen hängen vom Modus ab. (Sie können keine nicht-justierbaren oder nicht-cinstellbaren Funktionen auswählen.)

Anleitungen zur Justierung oder Einstellung jeder Funktion finden Sie auf den nachfolgenden Seiten.

√: Justierbar -: Nicht justierbar

Funktion		Farbmodus
		User1 User2 sRGB Paper Movie
Helligkeit √ √ √ √ √
Kontrast √ √ - - √
Temperatur √ √ - √ √
Gamma √ √ - - -
ErweiterteEinst.	Sättigung √ √ - - √
	Farbton √ √ - - √
	Overdrive* √ √ - - -
	Gain-Einstellung √ √ - - -
Farbe zurücksetzen		√ √ √ √ √

*nur EV2335W

● So stellen Sie die Helligkeit ein

Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) justiert.

Justierungsbereich

0 bis 100

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Helligkeit“, und drücken Sie ENTER. Das Menü „Helligkeit“ wird eingeblendet.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

• Wenn das Einstellungsmenü nicht angezeigt wird, sind die Optionen oder zu Justierung vorhanden.
• Wenn Sie das Gefühl haben, dass das Bild zu hell ist, selbst wenn die Helligkeit auf 0 eingestellt ist, oder dass das Bild zu dunkel ist, selbst wenn die Helligkeit auf 100 eingestellt ist, justieren Sie den Kontrast.

● So justieren Sie den Kontrast

Die Helligkeit des Bildschirms wird durch Variieren des Videosignalwerts justiert.

Justierungsbereich

0 bis 100

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Kontrast“, und drücken Sie ENTER. Das Menü „Kontrast“ wird eingeblendet.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

• Bei einem Kontrast von 50 wird jede Farbabstufung angezeigt.
• Bei der Justierung des Monitors wird empfohlen, die Helligkeitsjustierung, die die Zeichenabstufung nicht verlieren darf, vor der Kontrastjustierung durchzuführen.
• Führen Sie die Kontrastjustierung in den folgenden Fällen durch.
• Wenn Sie das Gefühl haben, dass das Bild zu dunkel ist, obwohl die Helligkeit auf 100 eingestellt ist (stellen Sie den Kontrast auf mehr als 50 ein.)
• Wenn Sie das Gefühl haben, dass das Bild zu hell ist, obwohl die Helligkeit auf 0 eingestellt ist (stellen Sie den Kontrast auf weniger als 50 ein.)

● So justieren Sie die Farbtemperatur

Die Farbtemperatur kann justiert werden.

Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben.

Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. Ein voreingestellter Gain-Wert wird für jeden Farbtemperatur-Einstellungswert festgelegt.

Justierungsbereich

Aus, 4.000 K-10.000 K (angegeben in 500 K-Schritten, einschließlich 9.300 K)

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Temperatur“, und drücken Sie ENTER. Das Menü „Temperatur“ wird eingeblendet.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

• Mit „Gain-Einstellung“ können Sie weitere erweiterte Justierungen durchführen (siehe „So justieren Sie den Gain-Wert“ (Seite 21)).
• Wenn Sie die Option auf „Aus“ stellen, wird das Bild in der voreingestellten Farbe auf dem Monitor angezeigt (Gain: 100 für jedes RGB).
• Wenn die Gain-Einstellung geändert wird, wird die Farbtemperatur in „Aus“ geändert.

● So justieren Sie den Gamma-Wert

Der Gamma-Wert kann justiert werden. Die Helligkeit des Monitors variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Die Bewahrung des Ausgleichs zwischen Eingangssignal und der Helligkeit des Monitors wird als „Gamma-Korrektur“ bezeichnet.

Justierungsbereich

1,8, 2,0, 2,2

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Gamma“, und drücken Sie ENTER. Das Menü „Gamma“ wird eingeblendet.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

● So justieren Sie die Farbsättigung

Mit dieser Funktion können Sie die Farbsättigung justieren.

Justierungsbereich

-50 bis 50

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie ENTER
3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Sättigung“, und drücken Sie ENTER. Das Menü „Sättigung“ wird eingeblendet.
4. Verwenden Sie zur Justierung ▼ oder ▲.
5. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

• Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.
• Der Mindestwert (-50) ändert den Bildschirm in monochrom.

Hinweis

● So justieren Sie den Farbton

Mit dieser Funktion können Sie den Farbton justieren.

Justierungsbereich

-50 bis 50

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie ENTER
3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Farbton“, und drücken Sie ENTER. Das Menü „Farbton“ wird eingeblendet.
4. Verwenden Sie zur Justierung ▼ oder ▲.
5. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

- Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.

● So justieren Sie die Overdrive-Intensität (nur EV2335W)

Die Overdrive-Intensität kann je nach Verwendung des Monitors mit dieser Funktion eingestellt werden. Sie können Bildverzögerungen mit der Einstellung „Verbessert“ verringern, wenn Sie animierte Bilder anzeigen.

Justierungsbereich

Verbessert, Standard, Aus

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie ENTER
3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Overdrive“, und drücken Sie ENTER Das Menü „Overdrive“ wird eingeblendet.
4. Verwenden Sie zur Justierung ▼ oder ▲.
5. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

• Die Funktion Overdrive ist in den folgenden Fällen deaktiviert:
- Die vertikale Abtastfrequenz der Eingangssignale beträgt mehr als 60 Hz
- Wählen Sie unter „Bildgröße“ die Option „Normal“. (es sei denn, die Auflösung beträgt 1920 × 1080)

● So justieren Sie den Gain-Wert

Die Helligkeit des Rot-/Grün-/Blau-Anteils in der Farbe wird als „Gain“ bezeichnet. Sie können den Farbton von „Weiß“ durch die Justierung des Gain-Werts ändern.

Justierungsbereich

0 bis 100

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie ENTER
3. Wählen Sie im Menü „Erweiterte Einst.“ die Option „Gain-Einstellung“, und drücken Sie ENTER. Das Menü „Gain-Einstellung“ wird eingeblendet.
4. Justieren Sie den Gain-Wert mit ▼ oder ▲ für jeden Rot-, Grün- und Blauton.
5. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

• Mit dieser Funktion sind u.U. einige Farbabstufungen für die Anzeige nicht verfügbar.
• Der Gain-Wert ändert sich mit der Farbtemperatur.
• Wenn die Gain-Einstellung geändert wird, wird die Farbtemperatur in „Aus“ geändert.

Hinweis

2-4. Bildjustage

● Digitaler Signaleingang

Wenn digitale Signale eingespeist werden, werden die Bilder durch die voreingestellten Daten des Monitors korrekt angezeigt. Werden allerdings Zeichen und/oder Zeilen unscharf angezeigt, fahren Sie fort mit „So ändern Sie unscharfe Zeichen/Linien“ (Seite 26).

Wenn Sie die erweiterte Justierung durchführen, siehe „2-3. Justierung der Farbe“ (Seite 16) und die nachfolgenden Seiten.

● Analoger Signaleingang

Beachte

• Es dauert ca. 30 Minuten, bevor sich die internen elektrischen Komponenten des Monitors stabilisieren. Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen.
• Die Funktion „Automatischer Abgleich“ (automatische Bildjustierung) funktioniert nicht bei Bildern mit einer Auflösung von weniger als 800 × 600 (SVGA).
• Die Selbstjustierungs-Funktion (oder automatische Bildschirm-Justierung) funktioniert ordnungsgemäß, wenn ein Bild vollständig über den Windows- oder Macintosh-Anzeigebereich angezeigt wird. Sie arbeitet nicht korrekt in den nachstehenden Fällen:
• Wenn ein Bild nur auf einem Teil des Bildschirms gezeigt wird (Eingabeaufforderung, zum Beispiel)
• Wenn ein schwarzes Hintergrund (wallpaper usw.) benutzt wird
  Diese Funktionen können auch mit einige Grafikkarten nicht ordnungsgemäß laufen.

Die Bildjustierung des Monitors wird zur Unterdrückung des Bildschirmflackerns oder zur Justierung der Bildposition und -größe entsprechend des eingesetzten PCs verwendet.

Hinweis

• Die Funktion „Automatischer Abgleich“ funktioniert nur, wenn alle folgenden Bedingungen erfüllt sind:
• Wenn ein Signal erstmalig in den Monitor eingeht oder wenn eine zuvor noch nicht verwendete Auflösung oder vertikale/horizontale Abtastfrequenz verwendet wird

Falls der Bildschirm selbst nach Ausführen der Funktion Automatischer Abgleich nicht ordnungsgemäß angezeigt wird, justieren Sie den Bildschirm gemäß den Vorgehensweisen auf den folgenden Seiten, um den Monitor wunschgemäß verwenden zu können.

Einstellungsverfahren

1. Führen Sie den automatischen Abgleich durch.

So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Analogjustierung“ die Option „Autom. Bildeinst.“, und drücken Sie ENTER
4. Wählen Sie mit ▼ oder ▲ die Option „Ja“, und drücken Sie ENTER
   Flackern, Bildposition, und Bildgröße werden mithilfe der Auto-Justierungsfunktion korrigiert.

Wenn der Bildschirm nicht ordnungsgemäß angezeigt wird, und zwar selbst nach Durchführung des Schrittes „1. Führen Sie den automatischen Abgleich durch.“ (Seite 23), führen Sie die Justierungen entsprechend der Vorgehensweisen auf den nachfolgenden Seiten durch. Wenn der Bildschirm ordnungsgemäß angezeigt wird, fahren Sie fort mit „5. Justierung der Farbabstufungen.“ (Seite 25).

2. Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu verwenden.

Legen Sie die „EIZO LCD Dienstprogramm-CD“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“.

Hinweis

- Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ finden Sie in der Readme.txt-Datei.

3. Führen Sie den automatischen Abgleich mit dem angezeigtem analogen Justierungsmuster erneut aus.

So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein

Vorgehensweise

1. Zeigen Sie Muster 1 als Vollbild mithilfe der „Musterdateien für die Bildjustierung“ auf dem Monitor an.

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie .ENTER
2. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Analogjustierung“ die Option „Autom. Bildeinst.“, und drücken Sie ENTER
4. Wählen Sie mit ▼ oder ▲ die Option „Ja“, und drücken Sie ENTER
   Flackern, Bildposition, und Bildgröße werden mithilfe der Auto-Justierungsfunktion korrigiert.

Wenn der Bildschirm nicht ordnungsgemäß angezeigt wird, und zwar selbst nach der Durchführung des Schrittes „3. Führen Sie den automatischen Abgleich mit dem angezeigtem analogen Justierungsmuster erneut aus.“ (Seite 23), führen Sie die Justierungen entsprechend der Vorgehensweisen auf den nachfolgenden Seiten durch. Wenn der Bildschirm ordnungsgemäß angezeigt wird, fahren Sie fort mit „5. Justierung der Farbabstufungen.“ (Seite 25).

4. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, um erweiterte Justierungen durchzuführen.

Passen Sie Clock, Phase und Bildposition in dieser Reihenfolge an.

So vermeiden Sie vertikale Balken

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
2. Wählen Sie im Menü „Analogjustierung“ die Option „Clock“, und drücken Sie ENTER. Das Menü „Clock“ wird eingebendet.

3. Stellen Sie den Takt mit ▼ oder ▲ ein, um die vertikalen Balken zu entfernen. Drücken Sie langsam ▼ oder ▲ um nicht den Justierungspunkt zu verpassen.

4. Drücken Sie ENTERen Vorgang zu beenden. Wenn Unschärfen, Flackern oder Balken nach der Justierung auf dem Bildschirm auftreten, fahren Sie mit „So vermeiden Sie Flackern oder Unschäfe“ fort, um Flackern oder Unschärfen zu entfernen.

So vermeiden Sie Flackern oder Unschärfe

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
2. Wählen Sie im Menü „Analogjustierung“ die Option „Phase“, und drücken Sie ENTER. Das Menü „Phase“ wird eingeblendet.
3. Justieren Sie die Phase mit ▼ oder ▲, um das Flackern oder die Unschärfen zu verringern.
4. Drücken Sie ENTER, um den Vorgang zu beenden. Wenn vertikale Balken nach der Justierung auf dem Bildschirm auftreten, kehren Sie zu „So vermeiden Sie vertikale Balken“ zurück.

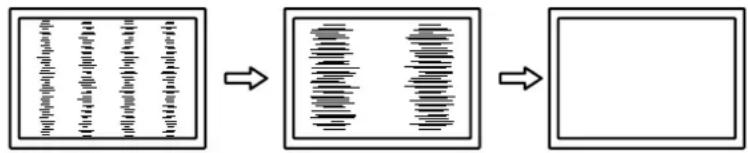

(Clock → Phase → Bildposition)

Beachte

- Flackern oder Unschärfen können eventuell abhängig von Ihrem PC oder Ihrer Grafikkarte nicht entfernt werden.

So korrigieren Sie die Bildschirmposition

Hinweis

- Da die Anzahl der Pixel und die Pixelpositionen auf dem LCD-Monitor festgelegt sind, wird nur eine Bildposition zur ordnungsgemäßen Bildanzeige zur Verfügung gestellt. Die Bildpositionsjustierung dient zur Verschiebung eines Bildes zur ordnungsgemäßen Bildposition hin.

Vorgehensweise

1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
2. Wählen Sie im Menü „Analogjusticierung“, „Hor. Position“ oder „Ver. Position“, und drücken Sie ENTER Das Menü „Hor. Position“ oder „Ver. Position“ wird angezeigt.
3. Justieren Sie die Bildposition mit ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

1. Schließen Sie Muster 1.

5. Justierung der Farbabstufungen.

So stellen Sie die Farbabstufung automatisch ein

Jede Farbabstufung (0 bis 255) kann durch die Justierung des Signalausgangspegels angezeigt werden.

Vorgehensweise

1. Zeigen Sie Muster 2 als Vollbild mithilfe von „Musterdateien für die Bildjustierung“ auf dem Monitor an.

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie .ENTER
2. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Analogjustierung“ die Option „Auto. Bereichseinst.“, und drücken Sie ENTER
4. Wählen Sie mit ▼ oder ▲ die Option „Ja“, und drücken Sie ENTER Der Ausgangsbereich wird automatisch eingestellt.
5. Schließen Sie Muster 2.

6. Bearbeiten Sie unscharfe Zeichen oder Linien.

So ändern Sie unscharfe Zeichen/Linien

Wenn ein Bild nicht mit der empfohlenen Auflösung angezeigt wird, sind Zeichen oder Linien des angezeigten Bilds cvtl. unscharf.

Beachte

- Die Glättungseinstellung ist abhängig von der Bildschirmauflösung eventuell nicht erforderlich. (Sie können das Symbol für das Glätten nicht auswählen.)

Justierungsbereich

1 bis 5

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Bildparameter“ die Option „Glätten“, und drücken Sie ENTER Das Menü „Glätten“ wird eingeblendet.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

2-5. Ändern der Bildgröße

- Ändern der Bildgröße

Ein Bild mit einer anderen Auflösung als der empfohlenen wird automatisch als Vollbild angezeigt. Sie können die Bildgröße über die Option „Bildgröße“ ändern.

Einstellung Funktion
Vollbild Zeigt ein Bild als Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate nicht der horizontalen Rate entspricht.
Vergrößert Zeigt ein Bild als Vollbild an. In manchen Fällen erscheint zur Angleichung der vertikalen und horizontalen Rate ein leerer horizontaler oder vertikaler Rand.
Normal*	Zeigt Bilder in der gewünschten Auflösung an.

*nur EV2335W

Beispiel: Bildgröße 1024 × 768

Vollbild Vergrößert Normal

1. Wählen Sie im Einstellungsmenü die Option „Bildparameter“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Bildparameter“ die Option „Bildgröße“, und drücken Sie ENTER Das Menü „Bildgröße“ wird eingeblendet.
3. Wählen Sie „Vollbild“, „Vergrößert“ oder „Normal“ mit ▼oder ▲
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

- Wenn Sie „Normal“ wählen, stehen u.U. einige Farbabstufungen für die Anzeige nicht zur Verfügung.

- So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein

Um das Bild erscheint im Modus „Normal“ oder „Vergrößert“ ein Rand (schwarzer Bereich ohne Bild).

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Randintensität“, und drücken Sie ENTER Das Menü „Randintensität, wird angezeigt.
3. Verwenden Sie zur Justierung ▼ oder ▲.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Kapitel 3 Einstellung des Monitors

3-1. Justieren der Lautstärke

Mit dieser Funktion können Sie die Lautstärke justieren.

Justierungsbereich

0 bis 30

Vorgehensweise

1. Drücken Sie VOLUME.
2. Verwenden Sie zur Justierung ▼ oder ▲.
3. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

• Die Lautstärke der Lautsprecher und des Kopfhörers lassen sich separat einstellen.

3-2. Wechseln der Tonquelle während des DisplayPort-Signaleingangs (nur EV2335W)

Mit dieser Funktion können Sie während des DisplayPort-Signaleingangs die Tonquelle wechseln. Sie können den DisplayPort oder das Stereo-Kabel mit Klinkenstecker auswählen.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie ENTER
2. Wählen Sie im Menü „Ton“ die Option „Quelle“, und drücken Sie ENTER Das Menü „Quelle“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ „DisplayPort“ oder „Stereo Mini-Jack“ aus.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

- Diese Funktion ist über den DisplayPort-Eingang verfügbar.

3-3. Umschalten des Betrachtungswinkels (nur EV2315W)

Der Betrachtungswinkel wird so angepasst, dass der Bildschirm bei der Betrachtung wie eine Frontansicht aussicht.

Justierungsbereich

-40°, -20°, Aus

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Up View“, und drücken Sie ENTER. Das Menü „Up View“ wird eingeblendet.
3. Wählen Sie „-40°“, „-20°“ oder „Aus“ mit ▼der .▲
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

• Die Einstellung ist in den folgenden Fällen „Aus“:
- Die Option „Ausrichtung“ des Einstellungsmenü ist auf „Hochformat“ eingestellt.
- „sRGB“ ist im Farbmodus ausgewählt.
- Je nach Betrachtungswinkel kann der Bildschirm durch das Umschalten weniger gut sichtbar sein.

3-4. Aktivieren/Deaktivieren der DDC/CI-Kommunikation

Mit dieser Funktion können Sie die DDC/CI-Kommunikation aktivieren bzw. deaktivieren (siehe „6-5. Glossar“ (Seite 50)).

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „DDC/CI“, und drücken Sie ENTER. Das Menü „DDC/CI“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ die Option „Ein“ oder „Aus“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

- Der Eingang DisplayPort unterstützt die DDC/CI-Kommunikation nicht.

3-5. Sperren von Tasten

Mit dieser Funktion lässt sich ENTER, um ein Ändern des justierten/eingestellten Status zu verhindern.

Vorgehensweise

1. Drücken Sie ⏻, um den Monitor auszuschalten.
2. Drücken Sie ⏻, und halten Sie VOLUME, um den Monitor einzuschalten.
   Die Einstellung zum Sperren/Entsperren wird durch Ausführen der Aktion in Schritt 2 gewechselt.

3-6. Einstellen der Ausrichtung

Mithilfe dieser Funktion kann die Ausrichtung des Einstellungsmenüs geändert werden, wenn die Monitorbildparameter in vertikaler Anzeigeposition verwendet werden.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Menü Einstellung“ die Option „Ausrichtung“, und drücken Sie ENTER Das Menü „Ausrichtung“ wird eingebendet.
4. Wählen Sie „Querformat“ oder „Hochformat“ mit ▼der . ▲
5. Drücken Sie ENTER, um den Vorgang zu beenden.
6. Drehen Sie die Monitorbildparameter bei der Auswahl von „Hochformat“ um 90° im Uhrzeigersinn.

Beachte

• Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind.
• Drehen Sie den Monitor, nachdem Sie ihn am Standfuß ganz nach oben gezogen und den Bildschirm nach oben gekippt haben.
• Zur Verwendung des Monitors in der Bildposition „Hochformat“ ist eine Grafikkarte, die Hochformatanzeige unterstützt, erforderlich. Bei Verwendung des Monitors in der Bildposition „Hochformat“ müssen die Einstellungen Ihrer Grafikkarte dementsprechend geändert werden. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grafikkarte.

Hinweis

3-7. Einstellen der EIZO-Logo-Anzeige

Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm eingeblendet. Sie können wählen, ob Sie das EIZO-Logo anzeigen lassen wollen oder nicht.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Menü Einstellung“ die Option „Logo“, und drücken Sie ENTER Das Menü „Logo“ wird eingeblendet.
4. Wählen Sie mit ▼ oder ▲e Option „Ein“ oder „Aus“.
5. Drücken Sie ENTER, um den Vorgang zu beenden.

3-8. Änderung der Anzeigeposition des Einstellungsmenü.

Sie können die Anzeigeposition des Einstellungsmenüs ändern.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Menü Einstellung“, und drücken Sie ENTER
3. Wählen Sie im Menü „Menü Einstellung“ die Option „Menü-Position“, und drücken Sie ENTER. Das Menü „Menü-Position“ wird eingeblendet.
4. Wählen Sie die Position mit ▼ oder .▲
5. Drücken Sie ENTER, um den Vorgang zu beenden.

3-9. Einstellen der Sprache

Diese Funktion ermöglicht die Einstellung einer Sprache für das Einstellungsmenü oder die Anzeige von Meldungen.

Mögliche Sprachen

Englisch/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Japanisch/Vereinfachtes Chinesisch/Traditionelles Chinesisch

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Sprache“, und drücken Sie ENTER. Das Menü „Sprache“ wird eingeblendet.
3. Wählen Sie mit ▼ oder eine Sprache aus.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

3-10. Zurücksetzen des Monitors auf die Standardeinstellungen

Für das Zurücksetzen stehen zwei Optionen zur Auswahl: „Farbe zurücksetzen“, bei dem die Farbeinstellungen auf die Standardeinstellungen zurückgesetzt werden, und „Zurücksetzen“, bei dem alle Einstellungen auf die Standardwerte zurückgesetzt werden.

Beachte

- Sie können das Verfahren nach dem Zurücksetzen nicht rückgängig machen.

Hinweis

- Bezüglich der Standardeinstellung siehe „Hauptstandardeinstellungen“ (Seite 47).

● So setzen Sie die Farbeinstellungen zurück

Diese Funktion setzt nur die Farbeinstellungen für den aktuell ausgewählten Modus auf die Standardeinstellungen zurück.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Farbe“ die Option „Farbe zurücksetzen“, und drücken Sie ENTER
3. Wählen Sie mit ▼ oder ▲ die Option „Ja“.
4. Drücken Sie ENTER.
   Die Werte für die Farbeinstellungen werden auf die Standardeinstellungen zurückgesetzt.

- So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück

Diese Funktion setzt alle Justierungen auf die Standardeinstellungen zurück.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Zurücksetzen“, und drücken Sie ENTER
3. Wählen Sie mit ▼ oder ▲ die Option „Ja“.
4. Drücken Sie ENTER.
   Alle Justierungen werden auf die Standardeinstellungen zurückgesetzt.

Kapitel 4 Energiesparfunktionen

4-1. Einstellen der Energiesparfunktion

● Monitor

Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt.

Beachte

• Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.
• Der Stromverbrauch variiert selbst dann, wenn das Stereo Mini-Jack-Kabel angeschlossen ist.

Hinweis

- Nachdem 15 Sekunden kein Signaleingang mehr erkannt wurde, wechselt der Monitor in den Energiesparmodus.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „PowerManager“, und drücken Sie ENTER.
2. Wählen Sie im Menü „PowerManager“ die Option „Energie sparen“, und drücken Sie ENTER Das Menü „Energie sparen“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ die Option „Ein“ oder „Aus“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Energiesparsystem

Analoger Signaleingang

Dieser Monitor entspricht dem VESA DPM-Standard.

PC Monitor Netzkontroll-LED
Ein In Betrieb Blau
Energiesparmodus	STAND-BY SUSPEND AUS	Energiesparmodus	Orange
Strom Aus		Energiesparmodus	Orange

Digitaler Signaleingang

• DVI
Dieser Monitor entspricht dem DVI-DMPM-Standard.
• DisplayPort (nur EV2335W)
Dieser Monitor entspricht dem DisplayPort-Standard V1.1a.

PC Monitor Netzkontroll-LED
Ein In Betrieb Blau
Energiesparmodus	Energiesparmodus	Orange
Strom Aus	Energiesparmodus	Orange

Beenden des Energiesparmodus

Wenn der Monitor einen Eingang empfängt, beendet er automatisch den Energiesparmodus und kehrt zum normalen Anzeigemodus zurück.

- So lässt sich der Stromverbrauch weiter senken

Wenn alle nachfolgend aufgeführten Bedingungen erfüllt sind, wechselt der Monitor in den Energiesparmodus. Der Stromverbrauch wird auf ca. 0,1 W vermindert.

• Das analoge Signal (D-Sub) wird angezeigt.
- „PowerManager“ - „Abschaltfunktion“: Aus
- „Monitoreinst.“ - „Eingangssignal“: Manuell
• „Ton“ - „Energie sparen“: Ton Aus
- EcoView NET ist nicht auf Ihrem PC installiert.

Hinweis

• Diese Funktion lässt sich mit den folgenden Schritten deaktivieren.
• Drücken Sie ⏻, um den Monitor auszuschalten.
• Drücken Sie ⏻, und halten Sie Medrückt, um den Monitor einzuschalten.

Diese Funktion wird mit der entsprechenden Aktion aktiviert/deaktiviert.

Wenn die Funktion deaktiviert wird, wird „*“ im Menütitel der „Informationen“ im Einstellungsmenü angezeigt (siehe „6-3. Anzeige von Monitorinformationen“ (Seite 44)).

● Audioausgang

An diesem Monitor können Sie die Audioausgabe von den Lautsprechern/Kopfhörern im Energiesparmodus ausschalten.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Ton“ die Option „Energie sparen“, und drücken Sie ENTER. Das Menü „Energie sparen“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ die Option „Ton Ein“ oder „Ton Aus“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

- Befindet sich der Monitor im Energiesparmodus, wird kein Ton ausgegeben, falls Eingangssignal und Tonquelle von DisplayPort stammen (nur EV2335W).

4-2. Einstellung der Netzkontroll-LED

Mit dieser Funktion können Sie die Netzkontroll-LED (blau) bei eingeschaltetem Monitor ein- bzw. ausschalten.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Netzkontroll-LED“, und drücken Sie ENTER. Das Menü „Netzkontroll-LED“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ die Option „Ein“ oder „Aus“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

4-3. Automatische Helligkeitsjustierung Ein/Aus

Der Umgebungslichtsensor an der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion justiert werden kann.

Beachte

- Achten Sie darauf, den Umgebungslichtsensor an der unteren Seite des Monitors nicht zu verdecken, wenn Sie die Auto EcoView-Funktion verwenden.

Vorgehensweise

1. Drücken Sie
2. Wählen Sie im Menü „EcoView-Menü“ die Option „Auto EcoView“, und drücken Sie ENTER. Das Menü „Auto EcoView“ wird eingeblendet.
3. Wählen Sie „Hoch“, „Standard“ oder „Aus“ mit ▼ oder . ▲
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

• Wenn „Helligkeit“ im Einstellungsmenü verändert wird, wird auch der automatische Justierungsbereich für Auto EcoView geändert.
• Setzen Sie die Einstellung auf „Hoch“, wenn Sie mit der Einstellung „Standard“ nicht zufrieden sind.

4-4. Verminderung des Blendlichts

Mit EcoView Optimizer wird die Bildschirmhelligkeit gemäß der Umgebungshelligkeit und dem Weißwert des Eingangssignals angepasst. Durch die Verwendung dieser Funktion mit Auto EcoView kann ein komfortablerer Helligkeitswert erreicht und Blendlicht kann vermindert werden.

Vorgehensweise

1. Drücken Sie
2. Wählen Sie im Menü „EcoView-Menü“ die Option „EcoView Optimizer“, und drücken Sie ENTER Das Menü „EcoView Optimizer“ wird eingeblendet.
3. Wählen Sie mit ▼ oder ▲ die Option „Ein“ oder „Aus“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Beachte

- Achten Sie darauf, den Umgebungslichtsensor an der unteren Seite des Monitors nicht zu verdecken, wenn Sie die EcoView Optimizer-Funktion verwenden.

Hinweis

- Wenn „Movie“ im Farbmodus ausgewählt wird, ist die Einstellung „Aus“.

4-5. Überprüfen der Energiesparstufe

Das EcoView-Menü erlaubt es Ihnen, die Stromeinsparung, die CO2-Reduzierung und die Öko-Leistungsstufe zu überprüfen. Je mehr Anzeigelampen, welche die Öko-Leistungsstufe repräsentieren, desto höher ist die erreichte Energiesparstufe.

Vorgehensweise

1. Drücken Sie

Das Menü „EcoView-Menü“ wird eingeblendet.

4-6. Automatisches Abschalten Ein/Aus

Mit dieser Funktion können Sie festlegen, ob der Monitor nach einer bestimmten Zeit im Energiesparmodus automatisch ein-/ausgeschaltet werden soll.

Justierungsbereich

1. Wählen Sie im Einstellungsmenü die Option „PowerManager“, und drücken Sie ENTER.
2. Wählen Sie unter „PowerManager“ die Option „Abschaltfunktion“, und drücken Sie ENTER
3. Wählen Sie „Aus“ oder mit ▼ oder ▲ die Zeit zum Ausschalten des Monitors.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Kapitel 5 Fehlerbeseitigung

Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe.

5-1. Kein Bild

Problem Mögliche Ursache und Lösung
1. Kein BildDie Netzkontroll-LED leuchtet nicht.	Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist.Schalten Sie den Hauptnetz-Schalter ein.Drücken SieSchalten Sie das Hauptnetz aus und einige Minuten später wieder ein.
Die Netzkontroll-LED leuchtet blau. Erhöhen Sie im Einstellungsmenü die Werte für „Helligkeit“, „Kontrast“ und/oder „Gain-Einstellung“(siehe „So führen Sie erweiterte Justierungen durch“(Seite 17).
Die Netzkontroll-LED leuchtet orange.	Wechseln Sie das Eingangssignal mit SIGNAL.Bedienen Sie die Maus oder die Tastatur.Prüfen Sie, ob der Computer eingeschaltet ist.
Die Netzkontroll-LED blinkt orange und blau.	Mit dem Gerät, das die DisplayPort-Verbindung verwendet, besteht ein Problem. Beheben Sie das Problem, schalten Sie den Monitor aus und dann wieder ein (nur EV2335W). Weitere Details finden Sie im Handbuch des Geräts, das mit DisplayPort verbunden ist.
2. Die nachstehende Meldung wird eingeblendet.	Diese Meldung wird eingeblendet, wenn das Signal nicht korrekt eingespeist wird, selbst wenn der Monitor ordnungsgemäß funktioniert.
Diese Meldung zeigt an, dass sich das Eingangssignal außerhalb des angegebenen Frequenzbereichs befindet.Beispiel:	Prüfen Sie, ob der PC so konfiguriert ist, dass er die Anforderungen für die Auflösung und vertikale Abtastfrequenz des Monitors erfüllt (siehe „2-1. Kompatible Auflösungen“ (Seite 13).Starten Sie den PC neu.Wählen Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms einen geeigneten Anzeigemodus. Für weitere Informationen hierzu siehe das Benutzerhandbuch der Grafikkarte.

5-2. Bildverarbeitungsprobleme (für digital und analog)

Problem Mögliche Ursache und Lösung
1. Der Bildschirm ist zu hell oder zu dunkel eingestellt.	Verwenden Sie im Einstellungsmenü die Option „Helligkeit“ oder „Kontrast“, um diese zu justieren. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren Fachhändler.)Wenn der Bildschirm zu hell ist, schalten Sie die Auto EcoView und EcoView Optimizer. Der Monitor erkennt die Umgebungshelligkeit, um die Bildschirmhelligkeit automatisch zu justieren.
2. Die Zeichen sind unscharf. • Prüfen Sie, ob	der PC so konfiguriert ist, dass er die Anforderungen für die Auflösung und vertikale Abtastfrequenz des Monitors erfüllt (siehe „2-1. Kompatible Auflösungen“ (Seite 13)).Verwenden Sie im Einstellungssmenü die Option „Glätten“, um den Monitor zu justieren (siehe „So ändern Sie unscharfe Zeichen/Linien“ (Seite 26)).
3. Nachbilder treten auf. • Nachbilder treten vor allem bei LCD-Monitoren auf.Vermeiden Sie ein langes Anzeigen desselben Bildes.Verwenden Sie den Bildschirmschoner oder die Energiesparfunktion, um zu vermeiden, dass dasselbe Bild über längere Zeit hinweg angezeigt wird.
4. Grüne/rote/blau/weiße oder fehlerhafte Punkte bleiben auf dem Bildschirm.	Dies liegt an der Charakteristik des LCD-Displays und ist kein Fehler.
5. Störende Muster oder Abdrücke bleiben auf dem Bildschirm.	Lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.
6. Störungen entstehen am Bildschirm. • Stellen Sie im Einstellungsmenü die Option „Overdrive“ auf „Aus“ (siehe „So justieren Sie die Overdrive-Intensität (nur EV2335W)“ (Seite 21)).Beim Empfang von Signalen des HDCP-Systems werden die normalen Bilder möglicherweise nicht sofort angezeigt.

5-3. Bildverarbeitungsprobleme (nur für digital)

Problem Mögliche Ursache und Lösung
1. Die Monitorkonfiguration wird in der Mehrfach-Monitor-Konfiguration zu Einzel-monitor geändert (wenn DisplayPort ange-schlossen ist) (nur EV2335W)	• Wenn zwei Monitore über DisplayPort an einem PC angeschlossen sind, und die Stromversorgung eines der Monitore mit dem Netzschalter ausgeschaltet wird, ändert sich die Bildschirmeinstellung möglicherweise in die Einzelmonitor-Konfiguration. Aktivieren Sie in diesem Fall die Funktion „DP HotPlug“ mithilfe der folgenden Schritte. Durch die Aktivierung dieser Funktion kann der Stromverbrauch steigen.1.Drücken Sie ⏻, um den Monitor auszuschalten.2.Drücken Sie ⏻, und halten Sie ▲edrückt, um den Monitor einzuschalten.Diese Funktion wird mit der entsprechenden Aktion aktiviert/deaktiviert.Der gegenwärtige Einstellungsstatus kann durch die Farbe erkannt werden, die benutzt wird, um den Eingangs-Port oder Signalfehler anzuzeigen.
	Einstellung	Eingangs-Anschluss
	Ein(Standard-einstellung)	DisplayPort
	Aus	DisplayPort

5-4. Bildverarbeitungsprobleme (nur für analog)

Problem Mögliche Ursache und Lösung
1. Die Anzeigeposition ist falsch.• Verwenden	Sie im Einstellungsmenü die Option „Bildposition“, um die Bildposition zu korrigieren (siehe „So korrigieren Sie die Bildschirmposition“ (Seite 25)).• Bleibt das Problem bestehen, verwenden Sie das zur Grafikkarte gehörende Dienstprogramm (falls vorhanden), um die Anzeigeposition zu ändern.
2. Vertikale Balken erscheinen auf dem Bildschirm, oder ein Teil des Bildes flackert.	• Verwenden Sie im Einstellungssmenü die Option „Clock“, um den Monitor zu justieren (siehe „So vermeiden Sie vertikale Balken“ (Seite 24)).
3. Der gesamte Bildschirm flackert oder ist unscharf.	• Verwenden Sie im Einstellungssmenü die Option „Phase“, um den Monitor zu justieren (siehe „So vermeiden Sie Flackern oder Unschärfe“ (Seite 24)).

5-5. Andere Probleme

Problem Mögliche Ursache und Lösung
1. Das Einstellungsmenü wird nicht einge-blendet.	Prüfen Sie, ob die Bediensperrfunktion funktioniert (siehe „3-5. Sperren von Tasten“ (Seite 30)).
2. „Glätten“ im Einstellungsmenü-„Bildparameter“ kann nicht ausgewählt werden.	„Glätten“ kann nicht ausgewählt werden, wenn der Bildschirm mit folgenden Auflösungen oder Einstellungen angezeigt wird.- Die Auflösung beträgt 1920 × 1080 - Bildgröße steht auf „Normal“
3. Die Auto-Justierungsfunktion funktioniert nicht.	Diese Funktion funktioniert während des digitalen Signaleingangs nicht.Diese Funktion ist zur Verwendung auf Macintosh-PCs und AT-kompatiblen PCs gedacht, auf denen Windows ausgeführt wird. Sie funktioniert nicht ordnungsgemäß, wenn ein Bild nur auf einem Teilbereich des Bildschirms angezeigt wird (z. B. ein Eingabeaufforderungsfenster) oder wenn eine schwarze Hintergrundfarbe (Desktop-Hintergrund usw.) benutzt wird.Diese Funktion funktioniert mit einigen Grafikkarten nicht ordnungsgemäß.
4. Kein Audioausgang. • Prüfen Sie, ob das Stereo Mini-Jack-Kabelordnungsgemäß angeschlossen ist.Prüfen Sie, ob die Lautstärke auf „0“ eingestellt ist.Prüfen Sie die Einstellung des PCs und die Audiowiedergabesoftware.Prüfen Sie während des Signaleingangs von DisplayPort die Einstellung „Quelle“ (siehe „3-2. Wechseln der Tonquelle während des DisplayPort-Signaleingangs (nur EV2335W)“ (Seite 28)).

Kapitel 6 Referenz

6-1. Anbringen des optionalen Schwenkarms

Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Hinweise zu einem passenden optionalen Schwenkarm (oder optionalen Standfuß) finden Sie auf unserer Website. http://www.cizo.com

Beachte

• Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch.
• Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden, achten Sie im Voraus darauf, dass er dem VESA-Standard entspricht.
• Lochabstand für die Schrauben: 100 mm × 100 mm
• Stärke der Platte: 2,6 mm
• Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und Zubehör wie Kabel zu tragen.
• Verwenden Sie die Schrauben wie unten beschrieben.
• Die Schrauben, die den Standfuß am Monitor befestigen.
• Wenn Sie einen Schwenkarm oder Standfuß verwenden, bringen Sie ihn so an, dass der Monitor in den folgenden Winkeln geneigt werden kann.
• Nach oben 45°, nach unten 45° (horizontales Display, vertikales Display um 90 Grad im Uhrzeigersinn gedreht)
• Schließen Sie die Kabel nach dem Befestigen eines Schwenkarms oder Standfußes an.
• Bewegen Sie den entfernten Standfuß nicht nach oben oder unten. Dies kann zu Verletzungen oder Schäden am Gerät führen.
• Der Monitor und der Schwenkarm oder Standfuß sind schwer. Wenn sie herunterfallen, kann dies zu Verletzungen oder Schäden am Gerät führen.
• Wenn Sie den Monitor auf Hochformatanzeige einstellen möchten, drehen Sie die Bildparameter um 90° im Uhrzeigersinn.

Vorgehensweise

1. Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen Unterlage ausgebreitet ist, und zwar mit der Displayoberfläche nach unten.
2. Entfernen Sie den Standfuß.

Sie benötigen dafür einen Schraubendreher. Lösen Sie mit dem Schraubendreher die (vier) Schrauben, die das Gerät und den Standfuß verbinden.

1. Bringen Sie den Schwenkarm oder Standfuß am Monitor an.

Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Schwenkarms oder Standfußes angegebenen Schrauben am Schwenkarm oder Standfuß.

6-2. Anschließen mehrerer PCs

Das Produkt hat mehrere Anschlüsse zu Pcs und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige.

Beispiele für den Anschluss

● So wechseln Sie zwischen Eingangssignalen

Das Eingangssignal wechselt bei jedem Drücken von SIGNAL

Wenn das Signal umgeschaltet wird, wird der Name des aktiven Eingangsanschlusses in der rechten oberen Bildschirmecke angezeigt.

● So stellen Sie die Auswahl des Eingangssignals ein

Einstellung Funktion

Automatik Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden.Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt derMonitor automatisch den Eingang des anderen Signals an.

Manuell Der Monitor erkennt nur PC-Signale automatisch, die zurzeit angezeigt werden. WählenSie mit der SIGNAL ein aktives Eingangssignal.

Vorgehensweise

1. Wählen Sie im Justierungsmenü die Option „Monitoreinst.“, und drücken Sie ENTER.
2. Wählen Sie im Menü „Monitoreinst.“ die Option „Eingangssignal“, und drücken Sie ENTER.
3. Wählen Sie mit ▼ oder ▲ die Option „Automatik“ oder „Manuell“.
4. Drücken Sie ENTER, um den Vorgang zu beenden.

Hinweis

- Ist „Automatik“ für „Eingangssignal“ ausgewählt, funktioniert die Energiesparoption des Monitors nur dann, wenn sich alle PCs im Energiesparmodus befinden.

6-3. Anzeige von Monitorinformationen

Mit dieser Funktion können Sie den Modellbezeichnung, die Seriennummer, die Nutzungsdauer, die Auflösung sowie das Eingangssignal anzeigen.

Vorgehensweise

1. Wählen Sie im Einstellungsmenü die Option „Informationen“, und drücken Sie ENTER Das Menü „Informationen“ wird eingeblendet.

Beachte

- Die Nutzungsdauer beträgt nicht immer „0“, wenn Sie Ihren Monitor aufgrund einer Werkskontrolle kaufen.

6-4. Technische Daten

EV2315W

LCD-Display	Größe 23,0 Zoll (580 mm)	TFT-Farb-LCD
	Betrachtungswinkel Horizontal 160°, Vertical 160° (CR≥10)
	Punktabstand 0,2655 mm
	Reaktionszeit Schwarz-weiß-schwarz: Ca. 5 ms
Horizontale Abtastfrequenz	Analog 31-68 kHz
	Digital 31-68 kHz
Vertikale Abtastfrequenz	Analog 55-61 Hz (Non-interlace)
	Digital 59-61 Hz (Non-interlace)
Auflösung 1920 Punkte × 1080 Zeilen
Max. Punktfrequenz 148,5 MHz
Max. Anzeigefarbe Ca. 16,77 Millionen Farben (1.064,33 Millionen Farben)
Anzeigebereich (H × V) 509,76 mm × 286,74 mm (20,1 Zoll × 11,3 Zoll)
Stromversorgung		100-120 VAC ±10 %, 50/60 Hz 0,55 A200-240 VAC ±10 %, 50/60 Hz 0,34 A
Stromverbrauch	Bildschirmanzeige Ein	31 W oder weniger
	Energiesparmodus	0,1 W Typ. (für D-Sub Einzel-Signaleingang, “Eingangssignal”: “Manuell”, “Abschaltfunktion”: “Aus”, “Ton” - “Energie sparen”: “Ton Aus”, wenn kein Stereo Mini-Jack-Kabel angeschlossen ist)
	Strom Aus	0,1 W Typ. (wenn kein Stereo Mini-Jack-Kabel angeschlossen ist)
	Hauptnetz Aus	0 W
Signaleingang		15-poliger Mini-D-Sub
		DVI-D-Anschluss (für HDCP)
Analoges Eingangssignal (Sync)		Getrennt, TTL, Positiv/Negativ
Analoges Eingangssignal (Video)		Analog, Positiv (0,7 Vp-p/75 Ω)
Digitales Signal (DVI)Übertragungssystem		TMDS (Single Link)
Audioausgang		Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD+N: 10 % oder weniger)Kopfhörerausgang: 5 mW + 5 mW (32 Ω, THD+N: 3 % oder weniger)
Line In		Eingangsimpedanz: 44 kΩ (Typ.)Eingangsstufe: 2,0 Vrms (Max.)
Plug & Play		VESA DDC 2B / EDID structure 1.3
Abmessungen (Breite) × (Höhe) × (Tiefe)	Hauptgerät	547 mm (21,5 Zoll) × 518 - 353 mm (20,4 - 13,9 Zoll) × 245,5 mm (9,7 Zoll)
	Hauptgerät (ohne Standfuß)	547 mm (21,5 Zoll) × 334 mm (13,1 Zoll) × 63,5 mm (2,5 Zoll)
Gewicht	Hauptgerät	Ca. 6,2 kg (13,7 lbs.)
	Hauptgerät (ohne Standfuß)	Ca. 3,5 kg (7,7 lbs.)
Beweglicher Bereich		Neigung: 30° nach oben, 0° nach unten
		Drehen: 172° nach rechts, 172° nach links
		Höhenverstellung: 195 mm (165 mm (6,5 Zoll) bei Neigung um 0°)
		Rotation: 90° (im Uhrzeigersinn)
Umgebungsbedingungen	Temperatur Betrieb:	5 °C bis 35 °C (41 °F bis 95 °F)
		Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)
	Luftfeuchte Betrieb:	20 % bis 80 % relative Luftfeuchte (ohne Kondensierung)
		Lagerung: 10 % bis 90 % relative Luftfeuchte (ohne Kondensierung)
	Luftdruck Betrieb:	700 bis 1.060 hPa
		Lagerung: 200 bis 1.060 hPa

EV2335W

LCD-Display	Größe 23,0 Zoll (580 mm)		TFT-Farb-LCD
	Betrachtungswinkel Horizontal 178°, Vertikal 178° (CR≥10)
	Punktabstand 0,2655 mm
	Reaktionszeit Schwarz		-weiß-schwarz: Ca. 16 ms
			Grau-zu-grau: Ca. 6 ms (Overdrive-Einstellung: Verbessert)
Horizontale Abtastfrequenz	Analog 31-81 kHz
	Digital	DVI 31-68 kHz
		DisplayPort 31-68 kHz
Vertikale Abtastfrequenz	Analog 55-76 Hz (Non-interlace)
	Digital	DVI 59-61 Hz (Non-interlace) (VGA TEXT: 69-71 Hz)
		DisplayPort 59-61 Hz (Non-interlace) (VGA TEXT: 69-71 Hz)
Auflösung			1920 Punkte × 1080 Zeilen
Max. Punktfrequenz			148,5 MHz
Max. Anzeigefarbe			Ca. 16,77 Millionen Farben (1.064,33 Millionen Farben)
Anzeigebereich (H × V)			509,76 mm × 286,74 mm (20,1 Zoll × 11,3 Zoll)
Stromversorgung			100-120 VAC ±10 %, 50/60 Hz 0,6 A200-240 VAC ±10 %, 50/60 Hz 0,37 A
Stromverbrauch	Bildschirmanzeige Ein		35 W oder weniger
	Energiesparmodus		0,1 W Typ. (für D-Sub Einzel-Signaleingang, “Eingangssignal” : “Manuell”, “Abschaltfunktion” : “Aus”, “Ton” - “Energie sparen” : “Ton Aus”, wenn kein Stereo Mini-Jack-Kabel angeschlossen ist)
	Strom Aus		0,1 W Typ. (wenn kein Stereo Mini-Jack-Kabel angeschlossen ist)
	Hauptnetz Aus		0 W
Signaleingang			15-poliger Mini-D-Sub
			DVI-D-Anschluss (für HDCP)
			DisplayPort (Standard V1.1a, für HDCP)Geeignetes Format (Audiosignal)- 2ch Linear PCM(32kHz / 44.1kHz / 48kHz / 88.2kHz / 96kHz / 176.4kHz / 192kHz)
Analoges Eingangssignal (Sync)			Getrennt, TTL, Positiv/Negativ
Analoges Eingangssignal (Video)			Analog, Positiv (0,7 Vp-p/75 Ω)
Digitales Signal (DVI)Übertragungssystem			TMDS (Single Link)
Audioausgang			Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD+N: 10 % oder weniger)Kopfhörerausgang: 5 mW + 5 mW (32 Ω, THD+N: 3 % oder weniger)
Line In			Eingangsimpedanz: 44 kΩ (Typ.)Eingangsstufe: 2,0 Vrms (Max.)
Plug & Play			Analog / Digital (DVI-D): VESA DDC 2B / EDID structure 1.3Digital (DisplayPort): VESA DisplayPort / EDID structure 1.4

Abmessungen (Breite) × (Höhe) × (Tiefe)	Hauptgerät 547 mm (2	1,5 Zoll) × 518 - 353 mm (20,4 - 13,9 Zoll) × 245,5 mm (9,7 Zoll)
	Hauptgerät (ohne Standfuß)	547 mm (21,5 Zoll) × 334 mm (13,1 Zoll) × 63,5 mm (2,5 Zoll)
Gewicht Hauptgerät Ca. 6,7 kg (14,8 lbs.)
Beweglicher Bereich Neigung: 30° nach oben, 0° nach unten
Umgebungsbedingungen	Temperatur Betrieb: 5 °C bis 35 °C (41 °F bis 95 °F)
	Luftfeuchte Betrieb: 20 % bis 80 % relative Luftfeuchte (ohne Kondensierung)
	Luftdruck Betrieb: 700 bis 1.060 hPa

Hauptstandardeinstellungen

EcoView Optimizer Ein
Auto EcoView	Standard
Farbmodus	User1
Bildgröße	Vollbild
Glätten	3
Energie sparen	Ein
Abschaltfunktion	Aus
Sprache	English
Menü-Position	Mitte
Eingangssignal	EV2315W: AutomatikEV2335W: Manuell

Außenabmessungen

EV2315W

Einheit: mm (Zoll)

EV2335W
Einheit: mm (Zoll)

Zubehör

Signalkabel MD-C87 (nur EV2335W)
Reinigungssatz EIZO „ScreenCleaner“

Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website.

http://www.eizo.com

6-5. Glossar

Auflösung

Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen. Dieser Monitor setzt sich aus 1920 horizontalen und 1080 vertikalen Pixeln zusammen. Bei einer Auflösung von 1920 × 1080 Pixel werden alle Pixel als ein Vollbild beleuchtet (1:1).

Bereichsjustierung

Die Bereichsjustierung steuert die Signalausgangspegel, sodass die gesamte Farbabstufung angezeigt werden kann. Es wird empfohlen, die Bereichsjustierung vor der Farbeinstellung vorzunehmen.

Clock

Der analoge Signaleingangsmonitor muss einen Takt derselben Frequenz wie die Punktfrequenz des verwendeten Grafiksystems wiedergeben, wenn das analoge Signal in ein digitales Signal zur Bildanzeige umgewandelt wird. Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind einige vertikale Balken auf dem Bildschirm zu sehen.

VESA liefert den Standard für die interaktive Kommunikation der Einstellungsinformationen usw. zwischen einem PC und dem Monitor.

DisplayPort

DisplayPort ist eine AV-Schnittstelle der nächsten Generation, mit der der PC, Audio, Bildgebungsvorrichtungen usw. mit dem Monitor verbunden werden können. Ein Kabel kann Ton mit Bildern übertragen.

DVI (Digital Visual Interface)

Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie Übertragung digitaler PC-Daten.

Verwendet werden hierbei das TMDS-Signalübertragungsverfahren sowie DVI-Anschlüsse. Es gibt zwei Arten von DVI-Anschlüssen: Der eine ist ein DVI-D-Anschluss für den digitalen Signaleingang. Der andere ist ein DVI-I-Anschluss sowohl für den digitalen als auch für analoge Signaleingänge.

DVI DMPM ist eine Energiesparfunktion für digitale Schnittstellen. Der Status „Monitor EIN (Betriebsmodus)“ und „Aktiv Aus (Energiesparmodus)“ sind Voraussetzung für die Verwendung von DVI DMPM als Strommodus des Monitors.

Gain

Justiert jeden Farbparameter für rot, grün und blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des Displays durchdringt. Rot, grün und blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Justierung der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.

Gamma

Die Monitorhelligkeit variiert nicht linear mit dem Eingangssignalpegel. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Ein geringer Gamma-Wert liefert ein kontrastarmes Bild, wohingegen ein hoher Gamma-Wert ein kontrastreiches Bild liefert.

Ein digitales Signalverschlüsselungssystem wurde entwickelt, um die digitalen Inhalte, wie z. B. Video, Musik usw. mit Kopierschutz zu versehen.

Dadurch werden die digitalen Inhalte sicher übertragen, indem die digitalen Inhalte auf der Ausgangsseite verschlüsselt, über einen DVI- oder HDMI-Anschluss gesendet und auf der Eingangsseite wieder entschlüsselt werden.

Digitale Inhalte können nicht reproduziert werden, wenn beide Geräte auf der Ausgangs- als auch auf der Eingangsseite nicht mit einem HDCP-System kompatibel sind.

Overdrive

Mit dieser Technologie wird die Reaktionsgeschwindigkeit durch Erhöhen des Spannungsabfalls bei der Bewegung der Flüssigkristallpixel verbessert. Sie wird außerdem allgemein für LCD-Fernsehgeräte und andere Geräte verwendet. Sie bietet eine klare dreidimensionale Anzeige mit geringem Nachbild durch die Verbesserung der Reaktionsgeschwindigkeit des Zwischenabstufungsbereichs, der häufig in Bewegtbildern erscheint.

Phase

„Phase“ beschreibt das Abtast-Timing für die Umwandlung des analogen in ein digitales Signal. Durch die Phasenjustierung wird das Timing justiert. Es empfiehlt sich, die Phasenjustierung erst dann vorzunehmen, wenn der Takt (Clock) korrekt justiert wurde.

sRGB (Standard RGB)

Internationaler Standard für die Farbrecproduktion und den Farbraum bei Peripheriegeräten (wie Monitoren, Druckern, Digitalkameras, Scannern). Als eine Form der einfachen Farbübereinstimmung für das Internet können Farben mit Farbtönen angezeigt werden, die denen der Übertragungs- und Empfangsgeräte sehr nahe kommen.

Temperatur

Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons, üblicherweise angegeben in Kelvin. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt.

5.000 K: Leicht rötliches Weiß

6.500 K: Weiß, das als Kunstlichtfarbe bezeichnet wird

9.300 K: Leicht bläuliches Weiß

Signalübertragungsmethode für die digitale Schnittstelle.

VESA-Spezifikationen erzielen eine erhöhte Energieeffizienz für Computermonitore. Dazu gehört die Standardisierung von Signalen, die vom Computer (den Grafikkarten) gesendet werden. DPM bezeichnet den Status der zwischen Computer und Monitor übertragenen Signale.

Anhang

Marke

Das DisplayPort-Symbol und VESA sind Marken und eingetragene Marken der Video Electronics Standards Association in den Vereinigten Staaten und anderen Ländern.

Windows, Windows Vista, Windows Media und Xbox 360 sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.

Apple, Mac, Macintosh, iMac, eMac, Mac OS, MacBook, PowerBook, ColorSync, QuickTime und iBook sind eingetragene Marken von Apple Inc.

Acrobat, Adobe, Adobe AIR und Photoshop sind eingetragene Marken von Adobe Systems Incorporated in den Vereinigten Staaten und anderen Ländern.

PowerPC ist eine eingetragene Marke der International Business Machines Corporation.

Pentium ist eine eingetragene Marke von Intel Corporation in den Vereinigten Staaten und anderen Ländern.

AMD Athlon und AMD Opteron sind Marken von Advanced Micro Devices, Inc.

GRACoL und IDEAlliance sind eingetragene Marken der International Digital Enterprise Alliance.

ColorVision und ColorVision Spyder2 sind eingetragene Marken der DataColor Holding AG.

Spyder3 ist eine Marke der DataColor Holding AG.

Eye-One, ColorMunki und X-Rite sind eingetragene Marken oder Marken von X-Rite Incorporated.

TouchWare ist eine Marke von 3M Touch Systems, Inc.

NextWindow ist eine eingetragene Marke von NextWindow Ltd.

Real Player ist eine eingetragene Marke von RealNetworks, Inc.

NEC ist eine eingetragene Marke der NEC Corporation. PC-9801 und PC-9821 sind Marken der NEC Corporation.

PlayStation ist eine eingetragene Marke von Sony Computer Entertainment Inc.

PSP und PS3 sind Marken von Sony Computer Entertainment Inc.

ENERGY STAR ist eine eingetragene Marke der United States Environmental Protection Agency in den Vereinigten Staaten und anderen Ländern.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

EIZO, das EIZO Logo, ColorEdge, DuraVision, FlexScan, FORIS, RadiForce, RadiCS, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern.

ColorNavigator, EIZO EasyPIX, EcoView NET, EIZO ScreenSlicer, i • Sound, Screen Administrator und UniColor Pro sind Marken der EIZO NANAO CORPORATION.

Alle anderen Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Inhaber.

Lizenz

Die für den über diesem Produkt angezeigten Text verwendete Schriftart „Round Gothic Bold“ wurde von Ricoh entworfen.

ENERGY STAR

Als Partner von ENERGY STAR erfüllt EIZO NANAO CORPORATION für dieses Produkt die Richtlinien für Energieeffizienz von ENERGY STAR.

TCO

Dieses Produkt hat den TCO-Standard erreicht, der sich auf Sicherheit, Ergonomie, Umweltfreundlichkeit usw. von Büroausrüstung bezieht. Auf unserer Website finden Sie einen Überblick über den TCO-Standard.

http://www.eizo.com

For U.S.A., Canada, etc. (rated 100-120 Vac) Only

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifi zierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.
b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist.
c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.
d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°).
e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1080, Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken.

Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw.

Kopfhörerausgang und damit auch den Schalldruckpegel.

„Maschinenlärminformations-Verordnung 3. GPSGV:

Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

[Begrenzung des maximalen Schalldruckpegels am Ohr]

Bildschirmgeräte: Größte Ausgangsspannung 150 mV

LIMITED WARRANTY

EIZO NANAO CORPORATION (im Weiteren als „EIZO“ bezeichnet) und die Vertragsimporteure von EIZO (im Weiteren als „Vertrieb(e)“ bezeichnet) garantieren dem ursprünglichen Käufer (im Weiteren als „Erstkäufer“ bezeichnet), der das in diesem Dokument vorgegebene Produkt (im Weiteren als „Produkt“ bezeichnet) von EIZO oder einem Vertrieb erworben hat, gemäß den Bedingungen dieser beschränkten Garantie (im Weiteren als „Garantie“ bezeichnet), dass EIZO und der Vertrieb nach eigenem Ermessen das Produkt entweder kostenlos reparieren oder austauschen, falls der Erstkäufer innerhalb der Garantiefrist (weiter unten festgelegt) eine Fehlfunktion bzw. Beschädigung des Produkts feststellt, die während des normalen Gebrauchs des Produkts gemäß den Anweisungen des zum Lieferumfang des Produkts gehörenden Benutzerhandbuchs (im Weiteren als „Benutzerhandbuch“ bezeichnet) aufgetreten ist.

Die Dauer der Garantieleistung beträgt (i) fünf (5) Jahre ab dem Erstverkaufsdatum des Produkts oder (ii) 30.000 Betriebsstunden des Produkts (im Weiteren als „Garantiefrist“ bezeichnet); die Garantiefrist für das LCD-Panel des Produkts ist jedoch auf drei (3) Jahre ab dem Erstverkaufsdatum des Produkts beschränkt. EIZO und die Vertriebe übernehmen über den Rahmen dieser Garantie hinaus hinsichtlich des Produkts keinerlei Haftung oder Verpflichtung dem Erstkäufer oder Dritten gegenüber.

EIZO und die Vertriebe verpflichten sich, Ersatzteile für das Produkt über einen Zeitraum von sieben (7) Jahren nach Einstellung der Produktion der Ersatzteile zu lagern bzw. anzubieten. EIZO und seine Vertriebspartner verpflichten sich, bei einer etwaigen Reparatur des Monitors ausschließlich Produkte gemäß den EIZO-Qualitätssicherungsstandards zu verwenden.

Diese Garantie gilt nur in Ländern oder Gebieten, in denen sich Vertriebe befinden. Die gesetzlichen Gewährleistungsrechte des Erstkäufers gegenüber dem Verkäufer werden durch diese Garantie nicht berührt.

EIZO und die Vertriebe besitzen im Rahmen dieser Garantie keinerlei Verpflichtung in den folgenden Fällen:

(a) Produktdefekte, die auf Frachtschäden, Modifikation, Nachgestaltung, Missbrauch, Fehlbedienung, Unfälle, unsachgemäße Installation, Naturkatastrophen, fehlerhafte Wartung und/oder unsachgemäße Reparatur durch eine andere Partei als EIZO und die Vertriebe zurückzuführen sind.
(b) Eine Inkompatibilität des Produkts aufgrund von technischen Neuerungen und/oder neuen Bestimmungen, die nach dem Kauf in Kraft treten.
(c) Jegliche Verschlechterung des Sensors.
(d) Jegliche Verschlechterung der Bildschirmleistung, die durch Verschleißteile wie das LCD-Panel und/oder die Hintergrundbeleuchtung usw. hervorgerufen werden (z.B. Veränderungen von Helligkeit oder Helligkeitsverteilung, Veränderungen von Farbe oder Farbverteilung, Pixeldefekte einschließlich von durchgebrannten Pixeln usw.).
(e) Produktdefekte, die durch externe Geräte verursacht werden.
(f) Jeglicher Defekt eines Produkts, dessen ursprüngliche Seriennummer geändert oder entfernt wurde.
(g) Normale Abnutzung des Produkts, insbesondere von Verbrauchsteilen, Zubehörteilen und/oder Beilagen (z.B. Tasten, drehbare Teile, Kabel, Benutzerhandbuch usw.); sowie
(h) Verformungen, Verfärbungen und/oder Verziehungen am Produktäußeren, einschließlich der Oberfläche des LCDPanels.

Bei Inanspruchnahme der Garantieleistung ist der Erstkäufer verpflichtet, das Produkt auf eigene Kosten und in der Originalverpackung bzw. einer anderen geeigneten Verpackung, die einen gleichwertigen Schutz gegen Transportschäden bietet, an den örtlichen Vertrieb zu übersenden, wobei der Erstkäufer das Transportrisiko gegenüber Schäden und/oder Verlust trägt. Zum Zeitpunkt der Inanspruchnahme der Garantieleistung muss der Erstkäufer einen Verkaufsbeleg vorweisen, auf dem das Kaufdatum angegeben ist.

Die Garantiefrist für ein im Rahmen dieser Garantie ausgetauschtes und/oder repariertes Produkt erlischt nach Ablauf der ursprünglichen Garantiefrist.

EIZO ODER DIE EIZO-VERTRAGSIMPORTEURE HAFTEN NICHT FÜR ZERSTÖRTE DATENBESTÄNDE ODER DIE KOSTEN DER WIEDERBESCHAFFUNG DIESER DATENBESTÄNDE AUF JEGLICHEN DATENTRÄGERN ODER TEILEN DES PRODUKTS, DIE IM RAHMEN DER GARANTIE BEI EIZO ODER DEN EIZO-VERTRAGSIMPORTEUREN ZUR REPARATUR EINGEREICHT WURDEN.

EIZO UND DIE EIZO-VERTRAGSIMPORTEURE GEBEN WEDER EXPLIZITE NOCH IMPLIZITE GARANTIEN IN BEZUG AUF DIESES PRODUKT UND SEINE QUALITÄT, LEISTUNG, VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. AUF KEINEN FALL SIND EIZO ODER DIE EIZO-VERTRAGSIMPORTEURE VERANTWORTLICH FÜR JEGLICHE ZUFÄLLIGE, INDIREKTE, SPEZIELLE, FOLGE- ODER ANDERE SCHÄDEN JEGLICHER ART (EINSCHLIESSLICH OHNE JEDE BEGRENZUNG SCHÄDEN BEZÜGLICH PROFITVERLUST, GESCHÄFTSUNTERBRECHUNG, VERLUST VON GESCHÄFTSINFORMATION ODER JEGLICHE ANDEREN FINANZIELLEN EINBUSSEN), DIE DURCH DIE VERWENDUNG DES PRODUKTES ODER DIE UNFÄHIGKEIT ZUR VERWENDUNG DES PRODUKTES ODER IN JEGLICHER BEZIEHUNG MIT DEM PRODUKT, SEI ES BASIEREND AUF VERTRAG, SCHADENSERSATZ, NACHLAESSIGKEIT, STRIKTE HAFTPFLICHT ODER ANDEREN FORDERUNGEN ENTSTEHEN, AUCH WENN EIZO UND DIE EIZO-VERTRAGSIMPORTEURE IM VORAUS ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN INFORMIERT WURDEN. DIESER AUSSCHLUSS ENTHÄLT AUCH JEDE HAFTPFLICHT, DIE AUS FORDERUNGEN DRITTER GEGEN DEN ERSTKÄUFER ENTSTEHEN KANN. ZWECK DIESER KLAUSEL IST ES, DIE HAFTUNG VON EIZO UND DEN VERTRIEBEN GEGENÜBER FORDERUNGEN ZU BEGRENZEN, DIE AUS DIESER BESCHRÄNKTEN GARANTIE UND/ODER DEM VERKAUF ENTSTEHEN KÖNNEN.

GARANTIE LIMITÉE

Informationen zum Thema Recycling

Recycling Information

Informationen zum Thema Recycling

Dieses Produkt muss gemäß den Vorschriften Ihres Landes zur Entlastung der Umwelt recyclet werden. Wenden Sie sich bei der Entsorgung dieses Produkts an einen Verteiler oder eine Tochtergesellschaft in Ihrem Land.

Die Adressen zur Kontaktaufnahme sind auf der unten angegebenen Website von EIZO aufgeführt. http://www.eizo.com

Kunden in der Schweiz entnehmen Informationen zum Recycling der folgenden Website: http://www.swico.ch

Chinesische Maßnahmen für RoHS Erfüllung von RoHS in China

关于电子信息产品污染控制标识
