| Produkttyp | LCD-Farbmonitor |
| Modell | FlexScan S2402W |
| Bildschirmdiagonale | 24,1 Zoll (61,0 cm) |
| Auflösung (empfohlen) | 1920 × 1200 (WUXGA) |
| Punktabstand | 0,270 mm |
| Betrachtungswinkel | Horizontal 170°, Vertikal 160° (CR ≥ 10) |
| Anzeigefarben (max.) | ca. 16,77 Millionen (8 Bit), 1,064 Milliarden (10 Bit LUT) |
| Signalanschlüsse | DVI-D (HDCP), 15-pol. Mini-D-Sub |
| Audio | Integrierte Lautsprecher (2 × 0,5 W), Kopfhörerbuchse, Line-In |
| Stromversorgung | 100–240 V AC, 50/60 Hz |
| Stromverbrauch (max.) | 58 W (mit Lautsprechern), 54 W (ohne) |
| Energiesparmodus | < 0,7 W |
| Netzschalter aus | 0 W |
| Maße (mit höhenverstellbarem Fuß, B×H×T) | 566 × 456–538 × 208,5 mm |
| Gewicht (mit höhenverstellbarem Fuß) | ca. 10,2 kg |
| Neigbereich | 40° nach oben, 0° nach unten |
| Schwenkbereich | 35° rechts, 35° links |
| Höhenverstellbereich | 82 mm |
| Pivot (Drehung) | 90° im Uhrzeigersinn (Hochformat) |
| Besondere Funktionen | Auto EcoView, EcoView Index, FineContrast (5 Modi), DDC/CI, HDCP |
| Zubehör (optional) | Schwenkarm (VESA 100×100 mm), Lautsprecher i•Sound L3, Reinigungsset ScreenCleaner |
| Umgebungstemperatur (Betrieb) | 5 °C bis 35 °C |
Häufig gestellte Fragen - FlexScan S2402W EIZO
Wie schließe ich zwei Computer an den Monitor an?
Was bedeutet die Auto EcoView-Funktion?
Wie kann ich die Bildschirmhelligkeit manuell einstellen?
Der Bildschirm bleibt dunkel – was kann ich tun?
Wie setze ich den Monitor auf die Werkseinstellungen zurück?
Kann ich den Monitor im Hochformat verwenden?
Welche Auflösungen werden unterstützt?
Wie reinige ich das Display?
Was bedeutet der EcoView Index?
Wie kann ich die Lautstärke der eingebauten Lautsprecher einstellen?
Benutzerfragen zu FlexScan S2402W EIZO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Bildschirm kostenlos im PDF-Format! Finden Sie Ihr Handbuch FlexScan S2402W - EIZO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FlexScan S2402W von der Marke EIZO.
BEDIENUNGSANLEITUNG FlexScan S2402W EIZO
Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen.
Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung:
http://www.eizo.com
INHALT
Kapitel 1 Leistungsmerkmale und Übersicht
1-1 Leistungsmerkmale
1-2 Bedienelemente und Funktione n
1-3 Kompatible Auflösungen/Bildwiederholfrequenzen
1-4 Funktionen und Grundeinstellungen
Kapitel 2 Einstellungen und Justierungen
2-1 Dienstprogramm-CD
2-2 Bildjustage
2-3 Farbeinstellung
2-4 Anpassen der Lautstärk e
2-5 Deaktivieren der Audioausgabe im Energiesparmodus
2-6 Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung
2-7 Aktivieren/Deaktivieren (Ein/Aus) des Energiesparmodus
2-8 Automatisches Ausschalten des Monitors
2-9 Anzeigen der Energiesparstufe durch EcoView Index
2-10 Auswahl der Bildgröße
2-11 Anzeige zum Einstellen des Justierungsmenüs
2-12 Einstellen der Ausrichtung
2-13 Sperren von Tasten
2-14 Anzeige von Monitorinformationen
2-15 Aktivieren/Deaktivieren der DDC/
CI-Kommunikation
2-16 Ein/bzw. Ausschalten der Netzkontroll-LED
2-17 Einstellen der Sprache
2-18 Ein/Aus der Anzeige des EIZO-Logo
2-19 Wiederherstellen von Standardeinstellungen
Kapitel 3 Anschließen von Kabeln
3-1 Anschließen von zwei PCs an den Monitor
3-2 Anpassen des DVI-Eingangspegel s
Kapitel 4 Fehlerbeseitigung
Kapitel 5 Referen z
5-1 Anbringen eines Schwenkarms
5-2 Zusammenklappen des EZ-UP-Standfuße s
5-3 Spezifikatione n
5-4 Glossar
5-5 Voreingestellte Taktraten
Einrichtung
Lesen Sie das Installationsanleitung (separater Band)
[Anbringung der Vorsichtshinweise]
Z. B. höhenverstellbarer Fuß
![EIZO FlexScan S2402W - [Anbringung der Vorsichtshinweise] - 1](/content/2026/05/1023372/images/b7e1c8760d55b6a0001040b90c364242dcb97c058399bd70c689d5d2e83fd68d.jpg)
Als Partner von ENERGY STAR ^® erfüllt EIZO NANAO CORPORATION für dieses Produkt die Richtlinien für Energieeffizienz von ENERGY STAR.
![EIZO FlexScan S2402W - [Anbringung der Vorsichtshinweise] - 2](/content/2026/05/1023372/images/b39ea41bcf5f9f1c82da6b5b6ce35b3989c2f7ad5713710de0b8886d99599464.jpg)
Die Produktspezifikationen variieren möglicherweise in den einzelnen Absatzgebieten. Überprüfen Sie, ob die Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind.
Copyright© 2008 EIZO NANAO CORPORATION Alle Rechte vorbehalten.
Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO NANAO CORPORATION in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.
EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.
ENERGY STAR ist eine eingetragene Marke in den USA.
Apple und Macintosh sind eingetragene Marken der Apple Inc.
VGA ist eine eingetragene Marke der International Business Machines Corporation.
DPMS und DDC/CI sind Marken und VESA ist eine eingetragene Marke der Video Electronics Standards Association.
Windows ist eine eingetragene Marke der Microsoft Corporation.
FlexScan, ScreenManager, i•Sound und EIZO sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern.
Hinweise für diesen Monitor
Dieses Produkt ist zum Erstellen von Dokumenten, Anzeigen von Multimedia-Inhalten und für andere allgemeine Zwecke geeignet.
Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich.
Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.
Die in diesem Handbuch enthaltenen technischen Daten gelten nur, wenn die von uns empfohlenen Netzkabel und Signalkabel verwendet werden.
Verwenden Sie mit diesem Produkt nur Zubehör, das von uns hergestellt oder empfohlen wird.
Da es ungefähr 30 Minuten dauert, bis sich die elektrischen Bauteile stabilisiert haben, sollten Sie mit dem Einstellen des Monitors mindestens 30 Minuten nach dem Einschalten warten.
Um zu vermeiden, dass sich die Leuchtdichte durch lange Nutzungszeiten verändert, und eine gleichbleibende Leuchtdichte zu gewährleisten, wird eine niedrigere Helligkeitseinstellung empfohlen.
Wird dasselbe Bild über einen langen Zeitraum hinweg angezeigt und dann geändert, treten möglicherweise Nachbilder auf. Verwenden Sie daher zur Vermeidung dieses Problems einen Bildschirmschoner oder die Abschaltfunktion.
Um den Monitor immer wie neu ausschen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen.
(Beachten Sie den Abschnitt „Reinigung“ auf der nächsten Seite.)
Das LCD-Display wurde mit hochpräziser Technologie hergestellt. Auf dem LCD-Display fehlen oder leuchten möglicherweise Pixel. Dabei handelt es sich nicht um eine Fehlfunktion.
Anteil der effektiven Pixel: mindestens 99,9994%.
Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren Fachhändler.
Drücken Sie keinesfalls fest auf das Display oder den Bildschirmrahmen, da dies möglicherweise zu Fehlfunktionen wie z. B. störende Muster usw. des Displays führt. Durch wiederholtes Ausüben von Druck auf das LCD-Display verschlechtert sich die Bildschirmanzeige oder es entstehen Schäden am LCD-Display. (Wenn Abdrücke auf dem LCD-Display zurückbleiben, lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten.)
Berühren Sie das Display nicht mit scharfen Gegenständen (Bleistifte u. ä.), da es dadurch verkratzt und beschädigt werden könnte. Reinigen Sie das Display keinesfalls mit Taschentüchern, da es dadurch verkratzt werden könnte.
Wird der Monitor in einen Raum mit höherer Raumtemperatur gebracht oder steigt die Raumtemperatur schnell an, bildet sich möglicherweise Kondensationsflüssigkeit im Innern und außerhalb des Monitors. Warten Sie in diesem Fall mit dem Einschalten des Monitors, bis die Kondensationsflüssigkeit verdunstet ist. Andernfalls können Schäden am Monitor entstehen.
Reinigung
Warnung
- Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder Poliermittel. Dadurch könnte das Gehäuse oder das LCDDisplay beschädigt werden.
HINWEIS
- „ScreenCleaner“ wird zur Reinigung der LCD-Displayoberfläche empfohlen.
[LCD-Display]
- Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch.
- Hartnäckige Flecken lassen sich mit einem mit Wasser befeuchteten Tuch entfernen. Wischen Sie anschließend für ein besseres Resultat mit einem trockenen Tuch nach.
[Gehäuse]
Reinigen Sie das Gehäuse mit einem weichen in mildes Reinigungsmittel eingetauchten Tuch.
So arbeiten Sie optimal mit dem Monitor
- Eine übermäßig dunkle/helle Anzeige ist schlecht für die Augen. Stellen Sie die Helligkeit der Bildschirmanzeige den Umgebungsbedingungen entsprechend ein.
• Die Augen ermüden durch langes Arbeiten am Monitor. Machen Sie jede Stunde 10 min. Pause.
Hinweise für diesen Monitor 1
INHALT 3
Kapitel 1 Leistungsmerkmale und Übersicht ..... 4
1-1 Leistungsmerkmale 4
1-2 Bedienelemente und Funktionen 5
1-3 Kompatible Auflösungen/Bildwiederholfrequenzen 6
1-4 Funktionen und Grundeinstellungen ..... 7
Kapitel 2 Einstellungen und Justierungen .... 10
2-1 Dienstprogramm-CD 10
- Übersicht zum CD-Inhalt und zur Software ..... 10
2-2 Bildjustage 11
Digitaleingang 11
Analogeingang 11
2-3 Farbeinstellung 14
- So wählen Sie den Anzeigemodus (FineContrast-Modus) 14
- So führen Sie erweiterte Justierungen durch ... 15
- Einstellungsoptionen in den einzelnen Modi .... 15
So stellen Sie die Helligkeit ein [Helligkeit] ..... 15
So stellen Sie den Kontrast ein [Kontrast] ..... 15 - So stellen Sie die Farbtemperatur ein [Temperatur] 16
So stellen Sie den Gamma-Wert ein [Gamma] ... 16 - So stellen Sie die Farbsättigung ein [Sättigung].... 16
- So stellen Sie den Farbton ein [Farbton]...... 17
- So stellen Sie den Gain-Wert ein [Gain-Einstellung] 17
2-4 Anpassen der Lautstärke [Lautstärke] ..... 17
2-5 Deaktivieren der Audioausgabe im Energiesparmodus [Energie sparen] ...... 17
2-6 Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung [Auto EcoView] 18
2-7 Aktivieren/Deaktivieren (Ein/Aus) des Energiesparmodus [Energie sparen] ...... 18
2-8 Automatisches Ausschalten des Monitors [Abschaltfunktion] 19
2-9 Anzeigen der Energiesparstufe durch EcoView Index 19
2-10 Auswahl der Bildgröße .....20
So ändern Sie die Bildgröße [Bildgröße]...... 20
- So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein [Randintensität] ..... 20
2-11 Anzeige zum Einstellen des Justierungsmenüs .... 21
- So ändern Sie die Menüeinstellungen [Menü Größe/Menu-Position/Einschaltzeit/Transparent] 21
2-12 Einstellen der Ausrichtung 22 - So stellen Sie die Ausrichtung des Justierungsmenüs ein [Ausrichtung] ...... 22
2-13 Sperren von Tasten 22
2-14 Anzeige von Monitorinformationen [Informationen] 22
2-15 Aktivieren/Deaktivieren der DDC/CI-Kommunikation [DDC/CI] 23
2-16 Ein/bzw. Ausschalten der Netzkontroll-LED [Netzkontroll-LED] 23
2-17 Einstellen der Sprache [Sprache] 23
2-18 Ein/Aus der Anzeige des EIZO-Logo .....23
2-19 Wiederherstellen von Standardeinstellungen [Zurücksetzen] 24
So setzen Sie die Farbeinstellung zurück ..... 24
- So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück ..... 24
Kapitel 3 Anschließen von Kabeln 25
3-1 Anschließen von zwei PCs an den Monitor ... 25
So schalten Sie das Eingangssignal um ..... 25
- So stellen Sie die Auswahl des Eingangssignals ein [Eingangssignal] 26
3-2 Anpassen des DVI-Eingangspegels [DVI-Eing.-pegel] 26
Kapitel 4 Fehlerbeseitigung ...... 27
Kapitel 5 Referenz 29
5-1 Anbringen eines Schwenkarms ...... 29
5-2 Zusammenklappen des EZ-UP-Standfußes 30
5-3 Spezifikationen 31
5-4 Glossar 36
5-5 Voreingestellte Taktraten 38
Kapitel 1 Leistungsmerkmale und Übersicht
Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben.
1-1 Leistungsmerkmale
• 24-Zoll-Breitbild-LCD-Bildschirm für WUXGA (1920×1200)
- Integrierte Lautsprecher und Kopfhörerbuchse
1-2 „Bedienelemente und Funktionen“ (Seite 5)
- Energiesparfunktion
Durch Geringhalten des Energieverbrauchs* wird der Kohlendioxidausstoß verringert.
Dieses Produkt ist mit verschiedenen Energiesparfunktionen ausgestattet.
- Energieverbrauch bei ausgeschaltetem Netzschalter: 0 W
Ausgestattet mit Netzschalter.
Durch Ausschalten des Netzschalters wird die Stromversorgung des Monitors vollständig unterbrochen, wenn der Monitor nicht verwendet wird.
- LED-Hintergrundbeleuchtung des LCDs (nur EV2411W)
Die LED-Hintergrundbeleuchtung bietet einen besseren Wirkungsgrad bei verringertem Energieverbrauch* im Vergleich zu vorhandenen fluoreszierenden LCDs mit Hintergrundbeleuchtung.
Kein Quecksilber (Gefahrenstoff) wird verwendet.
- Auto EcoView-Funktion
Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem angepasst werden kann.
Übermäßig hohe Helligkeit kann zu Schäden an der natürlichen Umgebung sowie an Ihren Augen führen. Durch Geringhalten der Helligkeit wird der Energieverbrauch verringert und das Risiko von Schäden an den Augen reduziert.
2-6 „Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung [Auto EcoView]“ (Seite 18)
- EcoView Index-Funktion
Die grüne Anzeige zeigt das Energieverbrauchsverhältnis als Reaktion auf die Helligkeit des Monitors. Sie können den Energieverbrauch verringern, indem Sie das Energiesparverhältnis stets beachten.
2-9 „Anzeigen der Energiesparstufe durch EcoView Index“ (Seite 19)
- FineContrast-Funktion
2-3 „So wählen Sie den Anzeigemodus (FineContrast-Modus)“ (Seite 14)
• Gilt für das lange DVI-Kabel
3-2 „Anpassen des DVI-Eingangspegels [DVI-Eing.-pegel]“ (Seite 26)
• Die Anzeigen Hochformat/Querformat sind verfügbar - Die Software “ScreenManager Pro for LCD (DDC/CI)” zur Bildschirmkonfiguration mithilfe der Maus und der Tastatur ist enthalten
2-1 „Dienstprogramm-CD“ (Seite 10)
• HDCP (High-bandwidth Digital Content Interface)
* Referenzwerte:
• EV2411W Maximaler Energieverbrauch: 43 W (maximale Leuchtdichte bei Standardeinstellungen)
Standardmäßiger Energieverbrauch: 19 W (Leuchtdichte 120 cd/m ^2 bei Standardeinstellungen)
• S2402W Maximaler Energieverbrauch: 54 W (maximale Leuchtdichte bei Standardeinstellungen)
Standardmäßiger Energieverbrauch: 27 W (Leuchtdichte 120 cd/m ^2 bei Standardeinstellungen)
• Vorheriges Model (S2401W)
Maximaler Energieverbrauch: 100 W (maximale Leuchtdichte bei Standardeinstellungen)
Standardmäßiger Energieverbrauch: 34 W (Leuchtdichte 120 cd/m ^2 bei Standardeinstellungen)
HINWEIS
- Dieser Monitor unterstützt die Anzeige im Hoch- und Querformat. Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. (Weitere Informationen finden Sie unter „So stellen Sie die Ausrichtung des Justierungsmenüs ein [Ausrichtung]“ auf Seite 22.)
- Ist die Anzeige des Monitors im Hochformat, muss ggf. je nach verwendeter Grafikkarte die Einstellung geändert werden. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.
- Der Fuß des Geräts kann durch einen Schwenkarm oder einen anderen Fuß ersetzt werden. (Siehe „5-1 Anbringen eines Schwenkarms“ auf Seite 29.)

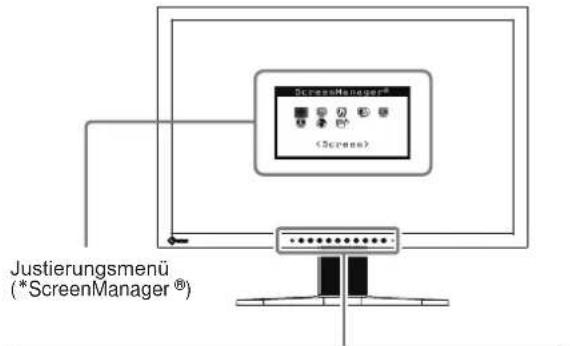

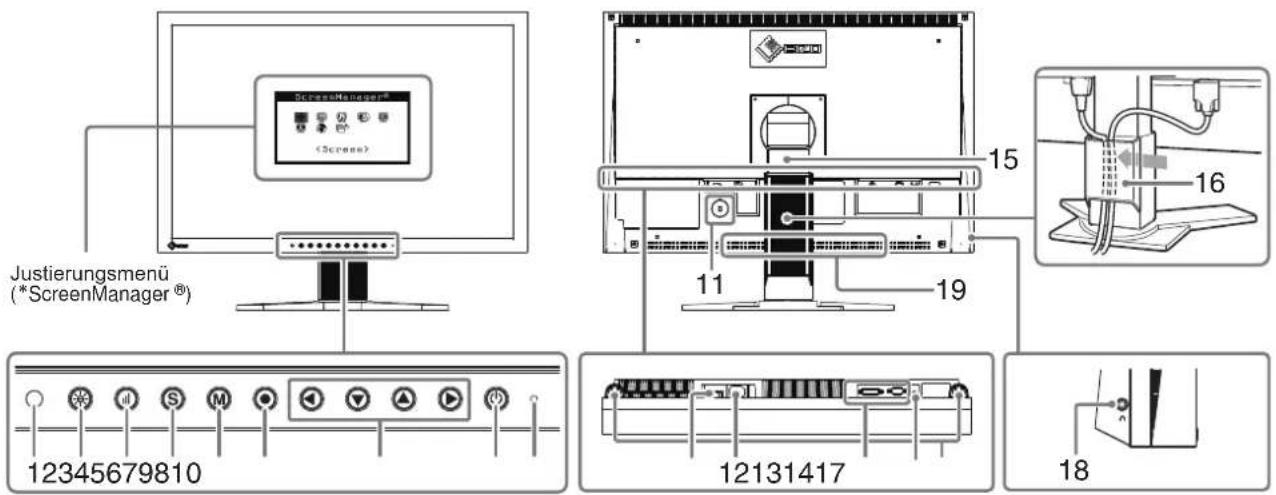

1-2 Bedienelemente und Funktionen
Z. B. höhenverstellbarer Fuß
| 1 | Sensor | Erkennt die Umgebungshelligkeit. Funktion zur Auto EcoView (Seite 18). |
| 2 | Taste „Auto EcoView“ Aktivieren/D | dreaktivieren der Funktion „Auto EcoView“ (Ein oder Aus) (Seite 18). |
| 3 | Taste „EcoView Index“ | Dient zum Anzeigen des EcoView-Indexes (Seite 19). |
| 4 | Taste zur Auswahl des Eingangssignals | Schaltet zwischen den Signalen zweier angeschlossener Computer um (Seite 25). |
| 5 | Taste zur Modusauswahl | Mithilfe dieser Taste wechseln Sie den Anzeigemodus (Seite 14). |
| 6 | Eingabetaste | Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte (Seite 9). |
| 7 | Steuertasten (Links, Unten, Oben, Rechts) | Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 9).Taste oder Dient zum Anzeigen des Menüs zum Einstellen der Lautstärke (Seite 7).Taste oder Zeigt den Bildschirm für die Helligkeit Justierungsmenü (Seite 7). |
| 8 | Netzschalter | Zum Ein- und Ausschalten. |
| 9 | Betriebsanzeige | Zeigt den Betriebsstatus des Monitors an.Blau: In Betrieb Orange: EnergiesparmodusAus: Hauptstromversorgung getrennt |
| 10 | Netzschalter | Dient zum Ein- und Ausschalten (Ein oder Aus). |
| 11 | Öffnung für Diebstahlsicherung | Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem. |
| 12 | Netzstecker | Zum Anschließen an eine Netzsteckdose. |
| 13 | Signaleingänge | DVI-I-Anschluss/15-poliger Mini-D-Sub-Anschluss |
| 14 | Stereo Mini-Jack | Anschluss des Stereo-Kabels mit Klinkenstecker. |
| 15 | Fuß | Wird zum Anpassen der Höhe und Winkels des Monitors. |
| 16 | Kabelabdeckung | Verdeckt die Anschlusskabel. |
| 17 | Lautsprecher | Dient zur Ausgabe der Audioquelle. |
| 18 | Kopfhörerbuchse | Dient zum Anschluss der Kopfhörer. |
| 19 | Befestigungslöcher für optionale Lautsprecher (i-Sound L3) | Zum Befestigen der optionalen Lautsprecher (i-Sound L3). (Die optionalen Lautsprecher können je nach Art des Standfußes möglicherweise nicht angebracht werden.) |
1-3 Kompatible Auflösungen/Bildwiederholfrequenzen
Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen. Analoges Eingang| Auflösung Frequenz Modus | Punkt-Clock | |
| 640 × 480 ~75 Hz VGA, VESA | 202.5 MHz (Max.) | |
| 720 × 400 70 Hz VGA TEXT | ||
| 800 × 600 ~75 Hz VESA | ||
| 1024 × 768 ~75 Hz VESA | ||
| 1152 × 864 75 Hz VESA | ||
| 1280 × 960 60 Hz VESA | ||
| 1280 × 1024 ~75 Hz VESA | ||
| 1600 × 1200 ~75 Hz VESA | ||
| *1 1680 × 1050 60 Hz VESA CVT, VESA CVT RB | ||
| *1 *2 1920 × 1200 60 Hz VESA CVT, VESA CVT RB |
| Auflösung Frequenz Modus | Punkt-Clock | |
| 640 × 480 60 Hz VGA | 162 MHz (Max.) | |
| 720 × 400 70 Hz VGA TEXT | ||
| 800 × 600 60 Hz VESA | ||
| 1024 × 768 60 Hz VESA | ||
| 1280 × 960 60 Hz VESA | ||
| 1280 × 1024 60 Hz VESA | ||
| 1600 × 1200 60 Hz VESA | ||
| *1 1680 × 1050 60 Hz VESA CVT, VESA CVT RB | ||
| *1 *2 1920 × 1200 60 Hz VESA CVT RB |
1-4 Funktionen und Grundeinstellungen
So stellen Sie den Bildschirm und die Farbe ein
Hauptmenü (Siehe Seite 9) [Bei analogem Signaleingang] flowchart
Wiederherstellen der Standardeinstellungen
\- So setzen Sie die Farbeinstellung zurück [Zurücksetzen] ...... siehe Seite 24So nehmen Sie nützliche Einstellungen/Justierungen vor
 Justierungsmenü (Siehe Seite 9) [Bei analogem Signaleingang] flowchart
Grundeinstellungen des Justierungsmenüs
[Anzeigen des Justierungsmenüs und Auswählen von Funktionen]
(1) Drücken Sie ●. Das Hauptmenü wird angezeigt. (2) Wählen Sie eine Funktion mit ▲ / ▼ / ◀ / ▶ aus, und drücken Sie. Das Untermenü wird angezeigt. (3) Wählen Sie eine Funktion mit ▲ / ▼ / ◀ / ✉us, und drücken Sie. Das Menü „Einstellungen/Justierung“ wird angezeigt. (4) Stellen Sie das ausgewählte Element mit ▲ / ▼ / ◀ / ◆in, und drücken Sie. Damit wird die Einstellung gespeichert.[Beenden des Justierungsmenüs]
(1) Wählen Sie im UntermenüHINWEIS
- Durch zweimaliges schnelles Drücken von 🟢 können Sie das Justierungsmenü ebenfalls beenden. -Kapitel 2 Einstellungen und Justierungen
2-1 Dienstprogramm-CD
„EIZO LCD Utility Disk“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt den CD-Inhalt sowie eine Übersicht zur Anwendungssoftware.- Übersicht zum CD-Inhalt und zur Software
Die CD-ROM enthält Farbprofile, Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Informationen zu Startprozeduren für die Software oder zu Dateizugriffsprozeduren finden Sie in der Datei „Readme.txt“ oder der „Bittelesen“-Datei auf der CD.| Element Übersicht OS | ||
| Datei „Readme.txt“ oder „Bittelesen“-Datei | ||
| Farbprofile (ICC-Profile) Diese Datei enthält Farbinformationen für den Monitor. Sie wird für die Farbverwaltung verwendet. | Windows 2000/XP/VistaMac OS 9.2.2/X10.2 oder höher | |
| Dienstprogramm für die Bildjustage Eine Software mit Anzeigemustern, die zur manuellen Justierung des Bildes bei analogem Signaleingang verwendet wird. | Windows 2000/XP/Vista | |
| Dateien für Justierungsmuster Zur manuellen Justierung des Bildes bei analogem Signaleingang. Wenn das Dienstprogramm für die Bildjustage auf Ihrem PC nicht installiert ist, verwenden Sie diese Musterdatei für die Bildjustierung. | ||
| ScreenManager Pro for LCD (DDC/CI) | Eine Software zur Bildschirmkonfiguration mit Maus und Tastatur. | Windows Vista |
| EIZO ScreenSlicer Eine Software, die einen Bildschirm teilt und mehrere Fenster effizient darauf anordnet. | Windows XP/Vista | |
| Bedienungsanleitung zu diesem Monitor (PDF-Datei) | ||
2-2 Bildjustage
Digitaleingang
Wenn Sie einen digitalen Eingang verwenden, werden Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt. Informationen zu erweiterten Einstellungen finden Sie unter „2-3 Farbeinstellung“ (Seite 14).Analogeingang
Mit Justagemaßnahmen für den Monitor soll ein Flackern des Bildschirms unterdrückt und die Bildposition und -größe sollen gemäß dem verwendeten PC angepasst werden. Die automatische Einstellung funktioniert in den folgenden Fällen: - Wenn zum ersten Mal ein Signal in den Monitor eingegeben wird - Wenn die Auflösung oder vertikale/horizontale Frequenz nicht angezeigt wird, bevor diese Funktion festgelegt wird Falls der Bildschirm selbst nach Ausführen der automatischen Anpassung nicht ordnungsgemäß angezeigt wird, führen Sie die Bildschirmjustage gemäß den Prozeduren auf folgenden Seiten aus, um den Monitor optimal verwenden zu können.[Vorgehensweise]
1 Führen Sie die Justage mit der Automatik-Funktion durch.
\- So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Bildparameter] (1) Wählen Sie im Menü für die2 Bereiten Sie die das Anzeigemuster für die Justage der analogen Anzeige vor.
(1) Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein. (2) Für Windows-PCs: Starten Sie das „Dienstprogramm für die Bildjustage“ vom Startmenü der CD. Falls das „Dienstprogramm für die Bildjustage“ nicht gestartet wird, öffnen Sie die Dateien für Justierungsmuster. Für andere PCs als Windows: Verwenden Sie die Datei für Justierungsmuster. Falls die Anzeige auch nach der Einstellung unter Schritt 1 oben nicht korrekt ist, nehmen Sie die Justierungen gemäß den Anweisungen auf den nächsten Seiten vor. Wenn der Bildschirm korrekt angezeigt wird, lesen Sie weiter bei Schritt 5, „So stellen Sie die Farbabstufung automatisch ein [Bereich]“.Warnung
- Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Justierung beginnen. - Die Funktion für die automatische Einstellung ist bei Bildern mit einer Auflösung von weniger als 800 × 600 (SVGA) nicht verwendbar.Warnung
- Diese Funktion wird korrekt ausgeführt, wenn das Bild größtmöglich auf einem Macintosh- oder Windows-PC-Bildschirm angezeigt wird. Die Einstellung funktioniert möglicherweise nicht ordnungsgemäß, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder Schwarz als Desktop-Hintergrundfarbe gewählt haben. • Die Funktion wird mit bestimmten Grafikkarten möglicherweise nicht korrekt ausgeführt. - „Automatik aktiv“ wird während der automatischen Einstellung auf dem Bildschirm angezeigt.HINWEIS
\- Anweisungen zum Öffnen und Verwenden der Datei für Justierungsmuster finden Sie in der Datei „Readme.txt“ oder der „Bittelesen“-Datei.3 Führen Sie die Automatik-Einstellung mit angezeigtem analogen Justierungsmuster erneut aus.
So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Bildparameter]
(1) Zeigen Sie Anzeigemuster 1 im Vollbildmodus auf dem Bildschirm an. Verwenden Sie dazu das „Dienstprogramm für die Bildjustage“ oder die Datei für Justierungsmuster.  (2) Wählen Sie im Menü für die4 Führen Sie für Folgendes erweiterte Justierungen mit dem Menü im Justierungsmenü durch.
Passen Sie Clock, Phase und Bildposition in der hier vorliegenden Reihenfolge an.
• So vermeiden Sie vertikale Balken [Clock]
(1) Wählen Sie im Menü- So vermeiden Sie Flackern oder Unschärfe [Phase]
Justierungsbereich: 0 - 63 (1) Wählen Sie im Menüflowchart
HINWEIS
\- Drücken Sie die Steuertaste in langsamen Abständen, um den Justierungspunkt nicht zu verpassen. - Treten nach der Justierung Unschärfe, Flackern oder Balken auf dem Bildschirm auf, führen Sie die Schritte unter „So vermeiden Sie Flackern oder Unschärfe [Phase]“ aus.Warnung
\- Möglicherweise kann Flackern oder Unschärfe bei bestimmten PCs oder Grafikkarten nicht verhindert werden.So korrigieren Sie die Bildschirmposition [Bildposition]
(1) Wählen Sie im Menünatural_image
Two square frames with arrows indicating transformation (no text or symbols)5 Passen Sie die Farbabstufung an.
- So stellen Sie die Farbabstufung automatisch ein [Bereich]
Jede Farbabstufung (0 - 255) wird durch das Justieren der Signalausgangsimpedanz angezeigt. (1) Zeigen Sie Anzeigemuster 2 im Vollbildmodus auf dem Bildschirm an. Verwenden Sie dazu das „Dienstprogramm für die Bildjustage“ oder die Datei für Justierungsmuster.  (2) Wählen Sie im Menü6 Bearbeiten Sie unscharfe Zeichen oder Linien.
- So ändern Sie unscharfe Zeichen/Linien [Glätten]
Wenn ein Bild nicht mit der empfohlenen Auflösung angezeigt wird, sind Zeichen oder Linien des angezeigten Bilds evtl. unscharf. Justierungsbereich: 1 - 5 (1) Wählen Sie im JustierungsmenüHINWEIS
\- Da die Pixelanzahl und -positionen auf dem LCD-Monitor feststehen, steht nur eine Position zum korrekten Anzeigen von Bildern zur Verfügung. Die Justierung der Bildschirmposition dient zum Verschieben des Bilds an die korrekte Position. \- Erscheinen nach der Justierung vertikale Balken auf dem Bildschirm, führen Sie die Schritte unter „So vermeiden Sie vertikale Balken [Clock]“ erneut aus. (Clock → Phase → Bildposition)Warnurg
\- Die Einstellung zum Glätten ist je nach Bildschirmauflösung möglicherweise nicht erforderlich. (Das Symbol für das Glätten kann nicht ausgewählt werden.)2-3 Farbeinstellung
- So wählen Sie den Anzeigemodus (FineContrast-Modus)
Mit FineContrast können Sie den optimalen Anzeigemodus auf einfache Weise auswählen. FineContrast-Modus| Modus Zweck | |
| Custom (benutzerdefiniert) | Für alle Einstellungswerte verfügbar. |
| sRGB | Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen. |
| Text | Einstellung für Textverarbeitungen und Tabellenkalkulationen. |
| Picture (Bild) Einstellung für Fotos und Bilder. | |
| Movie (Film) Einstellung für animierte Bilder. | |
HINWEIS
- Das Justierungsmenü und der Name des FineContrast-Modus lassen sich nicht gleichzeitig anzeigen. - Mit „ScreenManager Pro for LCD“ können Sie den FineContrast-Modus automatisch entsprechend der verwendeten Anwendung auswählen. (Siehe auch „Chapter 3 Auto FineContrast“ im Benutzerhandbuch zu „ScreenManager Pro for LCD“.)- So führen Sie erweiterte Justierungen durch
Unabhängiges Einstellen und Speichern von Farbeinstellungen ist bei jedem FineContrast-Modus möglich.- Einstellungsoptionen in den einzelnen Modi
Abhängig vom ausgewählten FineContrast-Modus kann die Justierungsfunktion abweichen. √: Justierung möglich -: Justierung nicht möglich| Symbol | Funktion | FineContrast-Modus | ||||
| Custom (benutzerdefiniert) | sRGB Text | Picture (Bild) | Movie (Film) | |||
 | Helligkeit | |||||
 | Kontrast | — | ||||
 | Temperatur | — | ||||
| [30TY] | Gamma | — | — | — | ||
| [H2BY] | Sättigung | — | ||||
| [02XB] | Farbton | — | ||||
| [4D8Z] | Gain-Einstellung | — — | — — | |||
| [7KGZ] | Zurücksetzen | |||||
- So stellen Sie die Helligkeit ein [Helligkeit]
Die Bildschirmhelligkeit wird durch Verändern der Hintergrundbeleuchtung (Lichtquelle des LCD-Displays) eingestellt. Justierungsbereich: 0 bis 100% (1) Wählen Sie im Justierungsmenü- So stellen Sie den Kontrast ein [Kontrast]
Die Leuchtdichte des Bildschirms wird durch Variieren des Videosignals eingestellt. Justierungsbereich: 0 bis 100% (1) Wählen Sie im JustierungsmenüWarnung
- Warten Sie nach dem Einschalten des Monitors mindestens 30 Minuten, ehe Sie mit der Farbeinstellung beginnen. - Führen Sie die Anpassung von Bereich durch, wenn Sie die Farbe für analoge Eingangssignale anpassen. (Weitere Informationen finden Sie unter „So stellen Sie die Farbabstufung automatisch ein“ auf Seite 13). - Dasselbe Bild wird aufgrund der jeweiligen Monitorcharakteristika auf unterschiedlichen Monitoren möglicherweise in verschiedenen Farben angezeigt. Führen Sie zum Einstellen von Farben auf mehreren Monitoren eine visuelle feine Farbeinstellung durch.HINWEIS
- Die in „%“ oder „K“ angegebenen Werte sind nur zur Referenz bestimmt. - Mit „ScreenManager Pro for LCD“ können Sie die Farbeinstellung mit der Maus und Tastatur Ihres PCs vornehmen. Der eingestellte Wert kann als Farbdaten registriert und zu einem späteren Zeitpunkt wiederhergestellt werden. (Siehe auch „Chapter 4 Color Adjustment“ im Benutzerhandbuch zu „ScreenManager Pro for LCD“.)HINWEIS
\- Sie können die Helligkeit auch durch Drücken der Tasten 🚆der 🐘 einstellen, ohne das Justierungsmenü anzuzeigen.HINWEIS
- Bei einem Kontrast von 50% werden alle Farbabstufungen angezeigt. - Bei der Einstellung des Monitors wird empfohlen, zunächst die Helligkeit einzustellen, um die Farbabstufung beizubehalten. Danach stellen Sie den Kontrast ein. Ändern Sie die Kontrasteinstellungen in den folgenden Fällen. - Wenn Sie das Gefühl haben, dass das Bild hell ist, selbst wenn die Helligkeit auf 0 % gesetzt ist. - Wenn der Schwarzwert der Bildschirmanzeige zu hell ist. (Verringern Sie die Helligkeit, und stellen Sie den Kontrast auf über 50% ein.)- So stellen Sie die Farbtemperatur ein [Temperatur]
Die Farbtemperatur kann eingestellt werden. Die Farbtemperatur wird normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ durch einen numerischen Wert auszudrücken. Dieser Wert wird in Grad „K“ (Kelvin) angegeben. Wie bei einer Flamme erhält das Bild auf dem Monitor bei niedrigen Temperaturen einen Rotstich, während sich bei höheren Temperaturen ein Blaustich bemerken lässt. Die Gain-Werte werden für jeden Farbtemperaturwert festgelegt.| 5000K Die Farbe Weiß wird rötlich angezeigt. Die Werte 5000K oder 6000K werden normalerweise in der Druckindustrie verwendet. |
| 6500K Die Farbe Weiß wird in einem warmen Weißton (Papierweiß) angezeigt. Diese Farbtemperatur eignet sich für die Anzeige von Fotografien oder Videobildern. |
| 9300K Die Farbe Weiß wird als bläuliches Weiß angezeigt. |
- So stellen Sie den Gamma-Wert ein [Gamma]
Der Gamma-Wert kann eingestellt werden. Die Leuchtdichte des Monitors variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Der Ausgleich zwischen Eingangssignal und der Leuchtdichte des Monitors wird als „Gamma-Korrektur“ bezeichnet. Justierungsbereich: 1,8, 2,0, 2,2 (1) Wählen Sie im Justierungsmenü- So stellen Sie die Farbsättigung ein [Sättigung]
Mit dieser Funktion lässt sich die Sättigung der Farben auf dem Monitor einstellen. Justierungsbereich: -128 bis 127 (1) Wählen Sie im JustierungsmenüHINWEIS
- Der Wert kann nicht angepasst werden, wenn das Symbol nicht angezeigt wird. Dies hängt vom ausgewählten FineContrast-Modus ab. (Siehe „Einstellungsoptionen in den einzelnen Modi“ auf Seite 15.) - Mit der [Gain-Einstellung] können Sie erweiterte Einstellungen vornehmen (Siehe „So stellen Sie den Gain-Wert ein“ auf Seite 17). - Wenn dieser Wert auf [Aus] eingestellt ist, wird das Bild in den voreingestellten Bildschirmfarben angezeigt (Gain: 100% für jeden RGB). - Beim Ändern des Gain-Wertes wird der Einstellungsbereich für die Farbtemperatur in „Aus“ geändert.HINWEIS
\- Der Wert kann nicht angepasst werden, wenn das Symbol nicht angezeigt wird. Dies hängt vom ausgewählten FineContrast-Modus ab. (Siehe „Einstellungsoptionen in den einzelnen Modi“ auf Seite 15.)Warnung
\- Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.HINWEIS
\- Der Wert kann nicht angepasst werden, wenn das Symbol nicht angezeigt wird. Dies hängt vom ausgewählten FineContrast-Modus ab. (Siehe „Einstellungsoptionen in den einzelnen Modi“ auf Seite 15.) \- Bei Wahl des Mindestwerts (-128) erhalten Sie ein Schwarzweißbild.- So stellen Sie den Farbton ein [Farbton]
Mithilfe dieser Funktion können Sie den Farbton einstellen. Wenn Sie einen hohen Wert für den Farbton festlegen, erhält das Bild einen Grünstich. Bei einem niedrigen Wert erhält es einen Lilastich. Justierungsbereich: -32 bis 32 (1) Wählen Sie im Justierungsmenü- So stellen Sie den Gain-Wert ein [Gain-Einstellung]
Die Leuchtdichte des Rot-/Grün-/Blau-Anteils in der Farbe wird als „Gain“-Wert bezeichnet. Durch die Gain-Einstellung wird der Farbton von „Weiß“ verändert (wenn das maximale Eingangssignal für jede Farbe erreicht wird). Justierungsbereich: 0 bis 100% (1) Wählen Sie im Justierungsmenü2-4 Anpassen der Lautstärke [Lautstärke]
Mit dieser Funktion lässt sich die Lautstärke erhöhen oder senken. Justierungsbereich: 0 - 20 (1) Wählen Sie im Justierungsmenü2-5 Deaktivieren der Audioausgabe im Energiesparmodus [Energie sparen]
Auf dem Monitor lässt sich die Audioausgabe an den Lautsprechern/Kopfhörern im Energiesparmodus deaktivieren. (1) Wählen Sie im Justierungsmenü die OptionWarnung
\- Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.HINWEIS
\- Der Wert kann nicht angepasst werden, wenn das Symbol nicht angezeigt wird. Dies hängt vom ausgewählten FineContrast-Modus ab. (Siehe „Einstellungsoptionen in den einzelnen Modi“ auf Seite 15.)Warnung
\- Mit dieser Funktion wird nicht jede Farbabstufung angezeigt.HINWEIS
- Der Wert kann nicht angepasst werden, wenn das Symbol nicht angezeigt wird. Dies hängt vom ausgewählten FineContrast-Modus ab. (Siehe „Einstellungsoptionen in den einzelnen Modi“ auf Seite 15.) - Der Gain-Wert ändert sich möglicherweise abhängig vom Wert der Farbtemperatur. - Beim Ändern des Gain-Wertes wird der Einstellungsbereich für die Farbtemperatur in „Aus“ geändert.HINWEIS
\- Außerdem lässt sich durch Drücken von oder die Lautstärke ohne Anzeigen des Justierungsmenüs anpassen.2-6 Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung [Auto EcoView]
Der Sensor auf der Vorderseite des Monitors erkennt die Umgebungshelligkeit, damit die Bildschirmhelligkeit automatisch und bequem mit der Auto EcoView-Funktion angepasst werden kann. (1) Drücken Sie ⚙️. Das Einstellungsmenü2-7 Aktivieren/Deaktivieren (Ein/Aus) des Energiesparmodus [Energie sparen]
Diese Funktion ermöglicht das Wechseln in den Energiesparmodus je nach PC-Status. (1) Wählen Sie im Justierungsmenü die Option■ Analogeingang
Dieser Monitor entspricht dem VESA DPMS-Standard. [Energiespareinstellungen]| PC Monitor | Netzkontroll-LED | ||
| In Betrieb In Betrieb Blau | |||
| Energiesparmodus | STAND-BY SUSPEND AUS | Energiesparmodus Orange | |
Digitaleingang
Dieser Monitor entspricht dem DVI DMPM-Standard.[Energiespareinstellungen]
Der Monitor wechselt abhängig von den Computereinstellungen nach fünf Sekunden in den Energiesparmodus.| PC Monitor Netzkontroll-LED | ||
| In Betrieb In Betrieb Blau | ||
| Energiesparmodus Energiesparmodus Orange | ||
HINWEIS
\- Achten Sie darauf, dass der Sensor unten am Bildschirm bei Verwendung der Auto EcoView-Funktion nicht verdeckt wird.Warnung
- Durch Ausschalten des Netzschalters oder vollständiges Ziehen des Netzkabels wird die Stromversorgung des Monitor unterbrochen. - Der Stromverbrauch ändert sich auch bei Erkennen eines Toneingangssignals.2-8 Automatisches Ausschalten des Monitors [Abschaltfunktion]
Diese Funktion ermöglicht das Wechseln der Einstellung, um den Monitor nach einer bestimmten Zeit im Energiesparmodus automatisch auszuschalten. Justierungsbereich: Aus, Ein (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1-5h) (1) Wählen Sie im Justierungsmenü2-9 Anzeigen der Energiesparstufe durch EcoView Index
Mit dieser Funktion lässt sich die Energiesparstufe anhand der grünen Anzeige darstellen. Das Energiesparverhältnis ist höher, je weiter rechts die Anzeige leuchtet. (1) Drücken Sie. Das Menü „EcoView Index“ erscheint.HINWEIS
\- EcoView Index erscheint, wenn die Helligkeit angepasst oder der FineContrast-Modus gewechselt wird usw. Sie können die Einstellung Ein/Aus der Anzeige des EcoView-Indexes im2-10 Auswahl der Bildgröße
- So ändern Sie die Bildgröße [Bildgröße]
Ein Bild mit anderer als der empfohlenen Auflösung wird automatisch im Vollbild angezeigt. Die Bildgröße kann über das Menü| Menü Funktion | |
| Vollbild(Standardeinstellung) | Zeigt ein Bild im Vollbild an. Bilder sind manchmal verzerrt, da die vertikale Rate nicht der horizontalen Rate entspricht. |
| Vergrößert | Zeigt ein Bild im Vollbild an. In manchen Fällen erscheint zur Abgleichung der vertikalen und horizontalen Rate ein leerer horizontaler oder vertikaler Rand. |
| Normal Zeigt Bilder in der gewünschten Auflösung an. | |
- So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein [Randintensität]
Um das Bild erscheint im Modus „Normal“ oder „Vergrößert“ ein Rand (schwarzer Bereich ohne Bild).  (1) Wählen Sie im Justierungsmenü2-11 Anzeige zum Einstellen des Justierungsmenüs
\- So ändern Sie die Menüeinstellungen [Menü Größe/Menü-Position/Einschaltzeit/Transparent]Menü Größe
Führen Sie zum Ändern der Justierungsmenügröße die folgenden Schritte aus: (1) Wählen Sie im JustierungsmenüMenü-Position
Stellen Sie die Menü-Position wie folgt ein: (1) Wählen Sie im JustierungsmenüEinschaltzeit
Stellen Sie die Anzeigezeit des Menüs wie folgt ein: Justierungsbereich: Aus, Ein (15, 30, 45, 60s) (1) Wählen Sie im JustierungsmenüHINWEIS
• Die Anzeigezeit des FineContrast-Modus und EcoView-Indexes bleibt unverändert.Transparent
Stellen Sie die Transparenz für die Anzeige des Menüs wie folgt ein: (1) Wählen Sie im Justierungsmenü2-12 Einstellen der Ausrichtung
- So stellen Sie die Ausrichtung des Justierungsmenüs ein [Ausrichtung]
Mithilfe dieser Funktion kann die Ausrichtung des Justierungsmenüs geändert werden, wenn der Monitor mit vertikaler Anzeige verwendet wird. (1) Wählen Sie im Justierungsmenü Andere Funktion, und drücken Sie (2) Wählen Sie im Menü Andere Funktion die Option2-13 Sperren von Tasten
Mit dieser Funktion lässt sich ☐perren, um ein Ändern des justierten/ eingestellten Status zu verhindern. (1) Drücken Sie ☐ um den Monitor auszuschalten. (2) Drücken Sie und halten Sie gedrückt, um den Monitor einzuschalten. Die Einstellung zum Sperren/Entsperren wird durch Ausführen der Aktion in Schritt 2 gewechselt.2-14 Anzeige von Monitorinformationen [Informationen]
Mit dieser Funktion können Sie den Status des Eingangsignals, die aktuelle Auflösung und die Modellbezeichnung anzeigen. Informationen 1/3 : Status des Eingangssignals (analog/digital), Auflösung und H/V-Frequenz Informationen 2/3 : Einstellung Ein/Aus für DDC/CI Informationen 3/3 : Modellname, Seriennummer und Nutzungsdauer (1) Wählen Sie im JustierungsmenüHINWEIS
\- Ist die Anzeige des Monitors im Hochformat, muss ggf. je nach verwendeter Grafikkarte die Einstellung geändert werden. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.HINWEIS
\- Die Nutzungsdauer liegt beim Kauf des Monitors aufgrund von werkseitigen Inspektionen nicht immer bei „0“.2-15 Aktivieren/Deaktivieren der DDC/CI-Kommunikation [DDC/CI]
Mit dieser Funktion können Sie die DDC/Cl-Kommunikation aktivieren bzw. deaktivieren. (1) Drücken Sie um den Monitor auszuschalten. (2) Halten Sie Medrückt, und drücken Sie, und den Monitor auszuschalten. Die Einstellung zum Ein/Aus wird durch Ausführen der Aktion in Schritt 2 gewechselt.2-16 Ein/bzw. Ausschalten der Netzkontroll-LED [Netzkontroll-LED]
Mit dieser Funktion können Sie die Netzkontroll-LED (blau) bei eingeschaltetem Monitor ein- bzw. ausschalten. (1) Wählen Sie im Justierungsmenü2-17 Einstellen der Sprache [Sprache]
Diese Funktion ermöglicht die Einstellung einer Sprache für das Justierungsmenü oder die Anzeige von Meldungen.Mögliche Sprachens
English/Deutsch/Französisch/Spanisch/Italienisch/Schwedisch/Vereinfachtes Chinesisch/Traditionelles Chinesisch/Japanisch (1) Wählen Sie im Justierungsmenü2-18 Ein/Aus der Anzeige des EIZO-Logo
Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm angezeigt. Mit dieser Funktion können Sie die Anzeige des EIZO-Logos aktivieren oder deaktivieren. (1) Drücken Sie zum den Monitor auszuschalten. (2) Drücken Sie und halten Sie geordickt, um den Monitor einzuschalten. Die Anzeige des EIZO-Logos wird mit dem unter (2) beschriebenen Schritt aktiviert bzw. deaktiviert.HINWEIS
\- Sie können die Einstellung DDC/CI im Menü2-19 Wiederherstellen von Standardeinstellungen [Zurücksetzen]
Für das Zurücksetzen stehen zwei Optionen zur Auswahl. Sie können entweder nur die Farbeinstellung oder alle Einstellungen auf den jeweiligen Standardwert zurücksetzen.- So setzen Sie die Farbeinstellung zurück
Es werden nur die Werte im aktuellen FineContrast-Modus auf die Standardeinstellungen (Werkeinstellungen) zurückgesetzt. (1) Wählen Sie im Justierungsmenü- So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück
Es werden alle Einstellungen auf die Standardwerte (Werkeinstellungen) zurückgesetzt. (1) Wählen Sie im JustierungsmenüWarnung
\- Nach dem Wiederherstellen kann der Vorgang nicht rückgängig gemacht werden.HINWEIS
\- Informationen zu Standardeinstellungen finden Sie unter „Standardeinstellungen (Werkeinstellungen)“ auf Seite 33.Kapitel 3 Anschließen von Kabeln
3-1 Anschließen von zwei PCs an den Monitor
Zwei PCs lassen sich über den DVI-D- und 15-poligen Mini-D-Sub-Anschluss auf der Rückseite des Monitors an den Monitor anschließen. Beispiele für den Anschluss flowchart
• So schalten Sie das Eingangssignal um
Das Eingangssignal wechselt bei jedem Drücken der Taste Ⓢ Wenn das Signal umgeschaltet wurde, wird der Name des aktiven Eingangsanschlusses in der oberen rechten Bildschirmecke angezeigt. - So stellen Sie die Auswahl des Eingangssignals ein [Eingangssignal]
Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden. Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen PCs an.| Prioritätseinstellung | Funktion |
| Automatik Wird ein PC | ausgeschaltet oder der Energiesparmodus für den PC aktiviert, zeigt der Monitor automatisch den Eingang des anderen PCs an. |
| Manuell Der Monitor erkennt nur PC-Signale automatisch, die zurzeit angezeigt werden. Wählen Sie mit der Taste S ein aktives Eingangssignal. | |
[Eingangssignaleinstellung]
(1) Wählen Sie im Justierungsmenü3-2 Anpassen des DVI-Eingangspegels [DVI-Eing.-pegel]
Mit dieser Funktion lässt sich der DVI-Eingangspegel bei der Verwendung eines langen DVI-Kabels justieren. Justierungsbereich: Automatik, Manuell (1 bis 8) (1) Drücken Sie zum den Monitor auszuschalten. (2) Halten Sie bedrückt, und drücken Sie, und den Monitor einzuschalten. Das JustierungsmenüHINWEIS
\- Wenn fürWarnung
\- Wählen Sie "Manuell" nur, wenn bei Verwendung eines langen DVI-Kabels eine Störung auf dem Bildschirm erscheint.Kapitel 4 Fehlerbeseitigung
Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe. - Problem: Kein Bild → Siehe Nr. 1 - Nr. 2. - Bildprobleme (digitaler Eingang) → Siche Nr. 3 - Nr. 8. - Bildprobleme (analoger Eingang) → Siehe Nr. 3 - Nr. 12. - Sonstige Probleme → Siehe Nr. 13 - Nr. 17.| Probleme Mögliche Ursache und Lösung | |
| 1. Kein BildNetzkontroll-LED: Aus. | Prüfen Sie, ob das Netzkabel richtig eingesteckt ist.Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wenigen Minuten wieder ein.Schalten Sie den Netzschalter ein.Drücken Sie [IMAGE]. |
| Netzkontroll-LED leuchtet blau. Setzen Sie alle anzupassenden Werte unter [Helligkeit],[Kontrast] und [Gain-Einstellung] auf einen höheren Wert. (sieheSeite 15, 17)Bei Verwendung des langen DVI-Kabels passen Sie den DVI-Eingangspegel mit [DVI-Eing.-pegel] an. (sieheSeite 26) | |
| Netzkontroll-LED leuchtet orange. Wechseln Sie durch Drücken der Taste dasEingangssignal.Bewegen Sie die Maus, oder drücken Sie eine Taste.Prüfen Sie, ob der Computer eingeschaltet ist. | |
| 2. Die Meldung unten wird angezeigt. | Diese Meldung wird angezeigt, wenn das Eingangssignal nicht korrekt übertragen wird, der Monitor jedoch ordnungsgemäß funktioniert. |
Diese Meldung wird angezeigt, wenn kein Signal übertragen wird. | Die links stehende Meldung wird angezeigt, wenn PCs das Signal nicht gleich nach dem Einschalten übertragen.Prüfen Sie, ob der Computer eingeschaltet ist.Prüfen Sie, ob das Signalkabel richtig eingesteckt ist.Wechseln Sie durch Drücken der Tastesesdas Eingangssignal.Bei Verwendung des langen DVI-Kabels passen Sie den DVI-Eingangspegel mit [DVI-Eing.-pegel] an. (sieheSeite 26) |
Diese Meldung zeigt an, dass sich das Eingangssignal außerhalb des angegebenen Frequenzbereichs befindet. (Diese Signalfrequenz wird rot angezeigt.) Beispiel: | Prüfen Sie, ob die Signaleinstellung Ihres PCs mit den Einstellungen für Auflösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (sieheSeite 6)Starten Sie den PC neu.Wählen Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms einen geeigneten Anzeigemodus.Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.fD : Punktfrequenz(Wird nur bei digitalem Eingangssignal angezeigt)fH : Horizontale FrequenzfV : Vertikale Frequenz |
| 3. Der Bildschirm ist zu hell oder zu dunkel eingestellt. | Ändern Sie die Einstellungen mit den Optionen [Helligkeit] oder [Kontrast]. (Die Hintergrundbeleuchtung des LCD-Monitors hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich an Ihren Fachhändler.)Aktivieren Sie die Auto EcoView-Funktion. Der Monitor erkennt die Umgebungshelligkeit und passt die Bildschirmhelligkeit automatisch an. |
| 4. Zeichen sind unscharf. • | Prüfen Sie, ob die Signaleinstellung Ihres PCs mit den Einstellungen für Auflösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (sieheSeite 6)Ändern Sie die Einstellung mit der Option [Glätten].(sieheSeite 13) |
| 5. Nachbilder treten auf. • Verwenden Sie für eine lang andauernde Bildanzeige einen Bildschirmschoner oder eine Abschaltfunktion.Nachbilder treten vor allem bei LCD-Monitoren auf.Vermeiden Sie langes Anzeigen desselben Bilds. | |
| Probleme Mögliche Ursache und | Lösung |
| 6. Grüne, rote, blaue, weiße oder fehlerhafte Punkte bleiben auf dem Bildschirm. | • Dies liegt an der Charakteristik des LCD-Displays und ist kein Fehler. |
| 7. Störende Muster oder Abdrücke bleiben auf dem Bildschirm. | • Lassen Sie den Bildschirm des Monitors weiß oder schwarz. Diese Erscheinung sollte anschließend nicht mehr auftreten. |
| 8. Störungen entstehen am Bildschirm. • | Ändern Sie beim Eingeben von analogen Eingangssignalen im Menüdie Einstellung unterzu „Ein“.• Beim Empfang von Signalen des HDCP-Systems werden die normalen Bilder möglicherweise nicht sofort angezeigt.• Bei Verwendung des langen DVI-Kabels passen Sie den DVI-Eingangspegel mit [DVI-Eing.-pegel] an. (sieheSeite 26) |
| 9. Anzeigeposition ist falsch. • Passen Sie die Bildposition mit der Option [Bildposition]so an, dass das Bild vollständig auf dem Bildschirm angezeigt wird. (sieheSeite 13)• Bleibt das Problem bestehen, verwenden Sie zum Ändern der Anzeigeposition das zur Grafikkarte gehörende Dienstprogramm (falls vorhanden). | |
10. Vertikale Balken erscheinen auf dem Bildschirm, oder ein Teil des Bildes flackert. | • Ändern Sie die Einstellung mit der Option [Clock].(sieheSeite 12) |
11. Das gesamte Bild flackert oder ist unscharf. | • Ändern Sie die Einstellung mit der Option [Phase] an.(sieheSeite 12) |
12. Der obere Bereich des Bildschirms ist wie unten angegeben verzerrt. | • Dies wird verursacht, wenn das zusammengesetzte Synchronisationssignal (X-OR) und das separate vertikale Synchronisationssignal gleichzeitig eingehen. Wählen sie entweder das zusammengesetzte oder das separate Signal aus. |
| 13. Das Symbolim Justierungsmenükann nicht ausgewählt werden. | • Die Einstellung zum Glätten ist je nach Bildschirmauflösung möglicherweise nicht erforderlich. (Das Symbol für das Glätten kann nicht ausgewählt werden.)•ist deaktiviert, wenn der Bildschirm mit den folgenden Auflösungen angezeigt wird.1920 × 1200Wählen Sie unterdie Option [Vergrößert] mit der Auflösung 1.600 × 1.200 .• Wählen Sie unterdie Option [Normal]. |
| 14. Das Justierungsmenü wird nicht angezeigt. | • Prüfen Sie, ob die Bediensperre eingeschaltet ist.(sieheSeite 22) |
| 15. Der FineContrast-Modus wird nicht angezeigt. | • Prüfen Sie, ob das Hauptmenü des Justierungsmenüs ausgeführt wird. (SieheSeite 7) |
| 16. Die automatische Einstellung funktioniert nicht ordnungsgemäß. | • Diese Funktion wird nicht ausgeführt, wenn ein digitales Signal übertragen wird.• Prüfen Sie, ob die Bediensperre eingeschaltet ist.(sieheSeite 22)• Die Funktion wird mit bestimmten Grafikkarten möglicherweise nicht korrekt ausgeführt. |
| 17. Kein Audioausgang. • Prüfen Sie, ob das Kabel mit Kinkenstecker richtigeingesteckt ist.Überprüfen Sie, ob die Lautstärke auf „0“ eingestellt ist.• Prüfen Sie die Einstellung des PCs und die Audiowiedergabesoftware. | |
Kapitel 5 Referenz
5-1 Anbringen eines Schwenkarms
Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am Monitor angebracht werden. Verwenden Sie einen EIZO-Schwenkarm oder -Standfuß.[Anbringen]
1 Legen Sie den LCD-Monitor auf ein weiches Tuch, das auf einer stabilen Unterlage ausgebreitet ist. Das Display muss dabei nach unten zeigen. 2 Entfernen Sie den Standfuß. (Sie benötigen dafür einen Schraubenzieher.) Lösen Sie mit dem Schraubenzieher die vier Schrauben, die das Gerät und den Standfuß verbinden. 3 Bringen Sie den Monitor am Schwenkarm oder Standfuß an. Befestigen Sie den Monitor mithilfe der im Benutzerhandbuch des Arms oder Fußes angegebenen Schrauben am Schwenkarm oder Standfuß. natural_image
Technical line drawing of a mechanical assembly with arrows indicating direction (no text or symbols)Warnung
- Wenn Sie einen Schwenkarm anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch. - Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden möchten, achten Sie darauf, dass Schwenkarm oder Standfuß dem VESA-Standard entspricht und die folgenden Spezifikationen erfüllt. - Lochabstand für die Schrauben: 100 mm × 100 mm – Stärke der Platte: 2,6 mm - Ausreichende Stabilität, um das Gewicht des Monitors (außer dem Standfuß) und Zubehör wie Kabel zu tragen. Verwenden Sie die Schrauben wie unten beschrieben. \- EZ-UP-Standfuß Freie Montage: Die im Lieferumfang des Monitors enthaltenen Schrauben (M4 × 12mm) – Höhenverstellbarer Fuß: Der Fuß wird mit den Schrauben am Monitor befestigt - Bringen Sie den Schwenkarm oder Standfuß so an, dass der Monitor in den folgenden Winkeln geneigt werden kann. - 45 Grad nach oben, 45 Grad nach unten (horizontales Display, vertikales Display um 90 Grad im Uhrzeigersinn gedreht) - Schließen Sie die Kabel nach dem Befestigen des Schwenkarms an. - Wenn Sie den EZ-UP-Fuß entfernen möchten, drehen Sie den Monitor etwas nach links und rechts, um die vier Schrauben unter dem Fuß besser erreichen zu können. Entfernen Sie anschließend die vier Schrauben.5-2 Zusammenklappen des EZ-UP-Standfußes
Gehen Sie folgendermaßen vor, um den Standfuß zusammenzuklappen, wenn Sie einen Monitor mit EZ-UP-Standfuß wieder einpacken.1 Entfernen Sie die Kabelhalterung.
2 Senken Sie den Monitor ab, bis das Gelenk des Standfußes die Standfläche berührt, und bringen Sie die Metallbefestigung an.
Stellen Sie den Monitorwinkel so ein, dass der Bildschirm die Standfläche nicht berührt. 3 Kippen Sie den Bildschirm nach hinten, und halten Sie dabei den Knopf zum Entsperren nach oben geschoben.
Ist der Monitor ganz nach hinten gekippt (Winkel von 25°), kann der Knopf zum Entsperren möglicherweise nur schwer nach oben geschoben werden. Kippen Sie den Monitor leicht nach oben in die vertikale Position, und schieben Sie den Knopf zum Entsperren nach oben. 5-3 Spezifikationen
EV2411W| LCD-Display 24.1 Zoll (610 mm), TFT-Farb | display mit AntireflexionsbeschichtungBetrachtungswinkel: Horizontal 170°, Vertikal 160° (CR: mindestens 10) | |
| Punktabstand 0.270mm | ||
| Horizontale Abtastfrequenz Analog: 31-94 | kHzDigital: 31-76 kHz | |
| Vertikale Abtastfrequenz Analog: 55-76 Hz | (Non-interlace)(1.920 × 1.200: 55-61 Hz)Digital: 59-61 Hz (Non-interlace)(VGA TEXT: 69-71 Hz) | |
| Auflösung 1.920 Punkte × 1.200 Zeilen | ||
| Punktfrequenz (max.) Analog: 202.5 MHz | Digital: 162 MHz | |
| Anzeigefarben (max.) Ungefähr 16,77 Millionen Farben: Für 8 Bit (1064,33 Millionen Farben/10 Bit LUT) | ||
| Sichtbare Bildgröße (H × V) 518.4 mm × 324.0 mm | ||
| Stromversorgung 100-120 VAC ±10%, 50/60 Hz 0,75 A200-240 VAC ±10%, 50/60 Hz 0,45 A | ||
| Stromverbrauch BildschirmanzeigeEin | 45 W oder weniger (mit Lautsprecher)43 W oder weniger (ohne Lautsprecher) | |
| Netzschalterausgeschaltet | 0,6 W oder weniger (wenn Stereokabel mit Klinkenstecker nicht angeschlossen ist) | |
| Netzschalterausgeschaltet | 0 W | |
| Signaleingänge DVI-D-Anschluss (für HDCP), 15-poliger Mini-D-Sub | ||
| Analoges Eingangssignal (Sync) Getrennt, | TTL, Positiv/NegativZusammengesetzt, TTL, Positiv/Negativ | |
| Analoges Eingangssignal (Video) Analog, | Positiv (0,7 Vp-p/75 Ω) | |
| Digitales Signalübertragungssystem | TMDS (Einzel-Link) | |
| Signalspeicher (Video) | Analoges Signal: 45 (werkseitig voreingestellt: 22)Digitales Signal: 10 | |
| Audioausgang | Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD: 3% oder weniger)Kopfhörerausgang: 2 mW + 2 mW | |
| Line In | Eingangsimpedanz: 48 kΩ (typ.)Eingangsstufe: 1,0 Vrms (Max.) | |
| plug & Play | VESA DDC 2B/EDID structure 1,3 | |
| Abmessungen(Breite) × (Höhe) ×(Tiefe) | Hauptgerät (mit höhenverstellbarem Fuß) | 566 mm (22.3 Zoll) × 456 - 538 mm (18.0 - 21.2 Zoll) × 208,5 mm (8,2 Zoll) |
| Hauptgerät (mit EZ-UP - Standfuß) | 566 mm (22,3 Zoll) × 380.4 - 533.5 mm (15.0 - 21.0 Zoll) × 279,9 - 307.6 mm (11,0 - 12.1 Zoll) | |
| Hauptgerät (ohne Standfuß) | 566 mm (22.3 Zoll) × 367 mm (14.4 Zoll) × 85 mm (3.35 Zoll) | |
| Gewicht Hauptgerät | (mithöhenverstellbaremFuß) | etwa 10.2 kg (22.5 lbs.) |
| Hauptgerät (mit EZ-UP-Standfuß) | etwa 12,0 kg (26.5 lbs.) | |
| Hauptgerät (ohne Standfuß) | etwa 7.2 kg (15.9 lbs.) | |
| Justierungsbereich | HöhenverstellbarerFuß | Kippen: 40° nach oben, 0° nach untenSchwenken: 35° nach rechts, 35° nach linksHöhenverstellung: 82 mm (3,2 Zoll)Rotation: 90° (im Uhrzeigersinn) |
| EZ-UP-Standfuß Kippen: 25° nach oben, 0° nach untenSchwenken: 172° nach rechts, 172° nach linksHöhenverstellung: 153.1 mm (6.0 Zoll)Rotation: 90° (im Uhrzeigersinn) | ||
| Umgebungsbedingungen | Temperatur Betriebstemperatur: 5 °C - 35 °C (41 °F - 95 °FLagertemperatur: -20 °C - 60 °C (-4 °F - 140 °F) | |
| Luftfeuchte Luftfeuchtigkeit bei Betrieb: 30 % - 80 % relative Luftfeuchte (ohne Kondensierung)Luftfeuchtigkeit bei Aufbewahrung: 30 % - 80 % relative Luftfeuchte (ohne Kondensierung) | ||
| Druck In Betrieb: 700 | bis 1.060 hPaLagerung: 200 bis 1.060 hPa | |
| LCD-Display 24.1 Zoll (610 mm), TFT-Farb | display mit AntireflexionsbeschichtungBetrachtungswinkel: Horizontal 170°, Vertikal 160° (CR: mindestens 10) | |
| Punktabstand 0.270mm | ||
| Horizontale Abtastfrequenz Analog: 31-94 | kHzDigital: 31-76 kHz | |
| Vertikale Abtastfrequenz Analog: 55-76 Hz | (Non-interlace)(1.920 × 1.200: 55-61 Hz)Digital: 59-61 Hz (Non-interlace)(VGA TEXT: 69-71 Hz) | |
| Auflösung 1.920 Punkte × 1.200 Zeilen | ||
| Punktfrequenz (max.) Analog: 202.5 MHz | Digital: 162 MHz | |
| Anzeigefarben (max.) Ungefähr 16,77 Millionen Farben: Für 8 Bit (1064,33 Millionen Farben/10 Bit LUT) | ||
| Sichtbare Bildgröße (H × V) 518.4 mm × 324.0 mm | ||
| Stromversorgung 100-120 VAC ±10%, 50/60 Hz 0,9 A200-240 VAC ±10%, 50/60 Hz 0,55 A | ||
| Stromverbrauch | BildschirmanzeigeEin | 58 W oder weniger (mit Lautsprecher)54 W oder weniger (ohne Lautsprecher) |
| Energiesparmodus | 0,7 W oder weniger (bei einfachem Signaleingang, wenn Stereokabel mit Klinkenstecker nicht angeschlossen ist) | |
| Netzschalterausgeschaltet | 0,5 W oder weniger (wenn Stereokabel mit Klinkenstecker nicht angeschlossen ist) | |
| Netzschalterausgeschaltet | 0 W | |
| Signaleingänge | DVI-D-Anschluss (für HDCP), 15-poliger Mini-D-Sub | |
| Analoges Eingangssignal (Sync) Getrennt, | TTL, Positiv/NegativZusammengesetzt, TTL, Positiv/Negativ | |
| Analoges Eingangssignal (Video) Analog, Positiv (0,7 Vp-p/75 Ω) | ||
| Digitales Signalübertragungssystem TMDS (Einzel-Link) | ||
| Signalspeicher (Video) Analoges Signal: 45 (werkseitig voreingestellt: 22) Digitales Signal: 10 | ||
| Audioausgang Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD: 3% oder weniger) Kopfhörerausgang: 2 mW + 2 mW | ||
| Line In Eingangsimpedanz: 48 kΩ (typ.) | ||
| plug & Play VESA DDC 2B/EDID structure 1,3 | ||
| Abmessungen (Breite) × (Höhe) × (Tiefe) | Hauptgerät (mit höhenverstellbarem Fuß) | 566 mm (22.3 Zoll) × 456 - 538 mm (18.0 - 21.2 Zoll) × 208,5 mm (8,2 Zoll) |
| Hauptgerät (mit EZ-UP - Standfuß) | 566 mm (22,3 Zoll) × 380.4 - 533.5 mm (15.0 - 21.0 Zoll) × 279,9 - 307.6 mm (11,0 - 12.1 Zoll) | |
| Hauptgerät (ohne Standfuß) | 566 mm (22.3 Zoll) × 367 mm (14.4 Zoll) × 85 mm (3.35 Zoll) | |
| Gewicht Hauptgerät (mit höhenverstellbarem Fuß) | etwa 10.2 kg (22.5 lbs.) | |
| Justierungsbereich Höhrenverstellbarer Fuß | Kippen: 40° nach oben, 0° nach untenSchwenken: 35° nach rechts, 35° nach linksHöhenverstellung: 82 mm (3,2 Zoll)Rotation: 90° (im Uhrzeigersinn) | |
| Umgebungsbedingungen | Temperatur Betriebstemperatur: 5 °C - 35 °C (41 °F - 95 °FLagertemperatur: -20 °C - 60 °C (-4 °F - 140 °F) | |
| Luftfeuchte Luftfeuchigkeit bei Betrieb: 30 % - 80 % relative Luftfeuchte (ohne Kondensierung)Luftfeuchtigkeit bei Aufbewahrung: 30 % - 80 % relative Luftfeuchte (ohne Kondensierung) | ||
| Druck In Betrieb: 700 bis 1.060 hPaLagerung: 200 bis 1.060 hPa | ||
| Auto EcoView Aus | ||
| Glätten | 3 | |
| FineContrast-Modus | Custom (benutzerdefiniert) | |
| PowerManager | Ein | |
| Eingangssignal | Autometik | |
| Bildgröße | Vollbild | |
| Abschaltfunktion | Aus | |
| Menü Einstellungen | Menü Größe | Normal |
| Einschaltzeit | 45sec. | |
| Sprache | English | |
Pin-Belegung
• DVI-D-Anschluss | Pin-No | Signal | Pin-No | Signal | Pin-No | Signal |
| 1 T.M. | D.S. Data 2-9 T.M.D.S. Data1 | 17 T.M. | D.S. Data0- | ||
| 2 T.M. | D.S. Data 2+ 10 T.M.D.S. Data1 | 18 T. | M.D.S. Data0+ | ||
| 3 T.M. | D.S. Data2/4 Shield 11 T.M.D. | S. Data1 | /3 Shield 19 T.M.D.S. Data0/5 | Shield | |
| 4 NC* | 12 NC* 20 NC* | ||||
| 5 NC* | 13 NC* 21 NC* | ||||
| 6 DDC | Clock (SCL) 14 +5V Power 22 T.M.D. | S. Clock shield | |||
| 7 DDC | Data (SDA) 15 Ground (return for +5V, Hsync, and Vsync) | 23 T.M.D.S. Clock+ | |||
| 8 NC* | 16 Hot Plug Detect 24 T.M.D. | S. Clock- |
| Pin-No | Signal | Pin-No | Signal | Pin-No | Signal |
| 1 Red video 6 Red video ground 11 | NC* | ||||
| 2 | Green video | 7 | Green video ground | 12 | Data (SDA) |
| 3 | Blue video | 8 | Blue video ground | 13 | H. Sync |
| 4 NC* | 9 NC* 14 V. Sync | ||||
| 5 Ground | 10 Ground | 15 Clock (SC-) | |||
| Reinigungsset | EIZO ScreenCleaner |
| Lautsprecher | i•Sound L3* |
5-4 Glossar
Auflösung
Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aufleuchten den Bildschirminhalt darstellen. Der Monitor setzt sich aus 1.920 horizontalen und 1.200 vertikalen Pixeln zusammen. Bei einer Auflösung von 1.920 × 1.200 Pixeln werden alle Pixel im Vollbildmodus angezeigt (1:1).Bereichseinstellungen
Die Bereichseinstellungen steuern den Ausgangssignalbereich, sodass der gesamte Farbverlauf angezeigt werden kann. Die Bereichseinstellungen sollten vor den Farbeinstellungen vorgenommen werden.Clock (Takt)
Bei der Umwandlung eines analogen Eingangssignals in ein digitales Signal zur Bildwiedergabe muss ein über den Analogeingang betriebener Monitor einen Takt mit einem Signal verwenden, dessen Frequenz auf die Punktfrequenz der verwendeten Grafikkarte abgestimmt ist. Das nennt man Taktanpassung. Ist der Taktpuls nicht korrekt eingestellt, sind vertikale Balken auf dem Monitor zu sehen.DDC/CI (Display Data Channel/Command Interface)
Bei VESA handelt es sich um einen Standard für die interaktive Kommunikation der Einstellungsinformationen usw. zwischen einem PC und dem Monitor.DVI (Digital Visual Interface)
Bei DVI handelt es sich um einen digitalen Schnittstellenstandard. DVI ermöglicht die direkte und verlustfreie Übertragung digitaler PC-Daten. Verwendet werden hierbei das TMDS-Signalübertragungsverfahren sowie DVI-Anschlüsse. Man unterscheidet zwei Arten von DVI-Anschlüssen: Der DVI-D-Anschluss eignet sich nur für den digitalen Signaleingang. Der DVI-I-Anschluss eignet sich sowohl für den digitalen als auch für analogen Signaleingang.DVI DMPM (DVI Digital Monitor Power Management)
DVI DMPM ist ein Energiesparsystem für eine digitale Schnittstelle. Der Status „Monitor EIN (Betriebsmodus)“ und „Aktiv Aus (Energiesparmodus)“ sind Voraussetzung für die Verwendung von DVI DMPM als Energiesparfunktion.Gain-Einstellung
Justiert die Farbparameter für Rot, Grün und Blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des LCD-Displays durchdringt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Ändern der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.Gamma
Die Lichtintensitätswerte eines Monitors reagieren nicht-linear auf eine Änderung des Eingangssignalpegels. Dieses Phänomen wird allgemein als „Gamma-Charakteristik“ bezeichnet. Ein geringer Gamma-Wert liefert Bilder mit geringem Kontrast, wohingegen ein hoher Gamma-Wert für kontrastreiche Bilder sorgt.HDCP (High-bandwidth Digital Contents Protection)
Digitales Signalverschlüsselungssystem als Kopierschutz für digitale Inhalte, wie z. B. für Video, Musik usw. Die sichere Übertragung digitaler Inhalte wird sichergestellt, indem die Inhalte auf der Sendeseite verschlüsselt, über einen DVI-Ausgang gesendet und auf der Empfangsseite wieder entschlüsselt werden. Digitale Inhalte können nicht reproduziert werden, wenn sowohl Sende- als auch Empfangsgerät nicht mit einem HDCP-System kompatibel sind.Phase
„Phase“ beschreibt die Abtastfrequenz für die Umwandlung von analogen in digitale Signale. Durch Justieren dieses Parameters wird der Takt angepasst. Es empfiehlt sich, Phaseneinstellungen erst dann vorzunehmen, wenn der Takt korrekt angepasst wurde.sRGB (Standard RGB)
Internationaler Standard für den „Farbraum Rot, Grün und Blau“ bei Peripheriegeräten, wie z. B. Monitore, Drucker, Digitalkameras oder Scanner. Mit sRGB haben Internet-Nutzer die Möglichkeit, auf einfache Weise eine präzise Farbabstimmung vorzunehmen.Temperatur
Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons (üblicherweise angegeben in Grad Kelvin). Bei niedrigen Temperaturen bekommt das Bild einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. 5000K: Leicht rötliches Weiß 6500K: Warmer Weißton (Papierweiß) 9300K: Leicht bläuliches WeißTMDS (Transition Minimized Differential Signaling)
Signalübertragungsmethode für die digitale Schnittstelle.VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)
Bei VESA handelt es sich um einen Signalstandard für PCs (Grafikkarte), der die Nutzung der Energiesparfunktion von Monitoren ermöglicht. DPMS bezeichnet den Signalstatus zwischen PC und Monitor.5-5 Voreingestellte Taktraten
Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur bei analogem Signal).| Modus | Punktfrequenz | Frequenz | Polarität | |
| Horizontal: kHzVertikal: Hz | ||||
| VGA 640×480@60 Hz 25,2 | MHz | Horizontal | 31,47 Negativ | |
| Vertikal | 59,94 Negativ | |||
| VGA TEXT720×400@70 Hz | 28,3 MHz | Horizontal | 31,47 Negativ | |
| Vertikal | 70,09 Positiv | |||
| VESA 640×480@72 Hz 31 | 5 MHz | Horizontal | 37,86 Negativ | |
| Vertikal | 72,81 Negativ | |||
| VESA 640×480@75 Hz 31 | 5 MHz | Horizontal | 37,50 Negativ | |
| Vertikal | 75,00 Negativ | |||
| VESA 800×600@56 Hz 36 | 0 MHz | Horizontal | 35,16 Positiv | |
| Vertikal | 56,25 Positiv | |||
| VESA 800×600@60 Hz 40 | 0 MHz | Horizontal | 37,88 Positiv | |
| Vertikal | 60,32 Positiv | |||
| VESA 800×600@72 Hz 50 | 0 MHz | Horizontal | 48,08 Positiv | |
| Vertikal | 72,19 Positiv | |||
| VESA 800×600@75 Hz 49 | 5 MHz | Horizontal | 46,88 Positiv | |
| Vertikal | 75,00 Positiv | |||
| VESA 1024×768@60 Hz 6 | 5,0 MHz | Horizontal | 48,36 Negativ | |
| Vertikal | 60,00 Negativ | |||
| VESA 1024×768@70 Hz 7 | 5,0 MHz | Horizontal | 56,48 Negativ | |
| Vertikal | 70,07 Negativ | |||
| VESA 1024×768@75 Hz 7 | 8 MHz | Horizontal | 60,02 Positiv | |
| Vertikal | 75,03 Positiv | |||
| VESA 1152×864@75 Hz 1 | 08,0 MHz | Horizontal | 67,50 Positiv | |
| Vertikal | 75,00 Positiv | |||
| VESA 1280×960@60 Hz 1 | 08,0 MHz | Horizontal | 60,00 Positiv | |
| Vertikal | 60,00 Positiv | |||
| VESA 1280×1024@60 Hz | 108,0 MHz | Horizontal | 63,98 Positiv | |
| Vertikal | 60,02 Positiv | |||
| VESA 1280×1024@75 Hz | 135,0 MHz | Horizontal | 79,98 Positiv | |
| Vertikal | 75,03 Positiv | |||
| VESA 1600×1200@60Hz | 162.0 MHz | Horizontal | 75.00 Positiv | |
| Vertikal | 60.00 Positiv | |||
| VESA 1600×1200@65Hz | 175.0 MHz | Horizontal | 81.30 Positiv | |
| Vertikal | 65.00 Positiv | |||
| VESA 1600×1200@70Hz | 189.0 MHz | Horizontal | 87.50 Positiv | |
| Vertikal | 70.00 Positiv | |||
| VESA 1600×1200@75Hz | 202.5 MHz | Horizontal | 93.75 Positiv | |
| Vertikal | 75.00 Positiv | |||
| VESA CVT1680×1050@60 Hz | 146,3 MHz | Horizontal | 65,29 Negativ | |
| Vertikal | 59,95 Positiv | |||
| VESA CVT1920×1200@60Hz | 193.3 MHz | Horizontal | 74.56 Negativ | |
| Vertikal | 59.89 Positiv | |||
| VESA CVT RB1920×1200@60Hz | 154.0 MHz | Horizontal | 74.04 Positiv | |
| Vertikal | 59.95 Negativ |
Warnung
- Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Justierungsmenüs erforderlich sein können. - Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm mithilfe des Justierungsmenüs an. In manchen Fällen kann es jedoch vorkommen, dass das Bild auch nach den vorgenommen Justierungen nicht korrekt angezeigt wird. - Bei Verwendung von Interlace-Signalen kann das Bild auch nach den vorgenommenen Justierungen im Justierungsmenü nicht korrekt dargestellt werden. Congratulations!
The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the Impact on our natural environment. Some of the features of the TCO'03 Display requirements:Ergonomics
\- Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.Energy
- Energy-saving mode after a certain time - beneficial both for the user and environment - Electrical safetyEmissions
• Electromagnetic fields - Noise emissionsEcology
- The products must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14000 - Restrictions on • chlorinated and brominated flame retardants and polymers • heavy metals such as cadmium, mercury and lead. The requirements includes in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labeling system with displays in 1992 and is now requested by users and IT-manufacturers all over the world. For more information, please visit www.tcodevelopment.com| For U.S.A. , Canada, etc. (rated 100-120 Vac) Only | |
| FCC Declaration of Conformity | |
| We, the Responsible Party EIZO NANAO TECHNOLOGIES INC. | |
| 5710 Warland Drive, Cypress, CA 90630 | |
| Phone: (562) 431-5011 | |
| declare that the product Trade name: EIZO | |
| Model: FlexScan EV2411W/S2402W | |
| is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. | |
| This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.* Reorient or relocate the receiving antenna.* Increase the separation between the equipment and receiver.* Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.* Consult the dealer or an experienced radio/TV technician for help.Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. | |
| NoteUse the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device.- AC Cord- Shielded Signal Cable (enclosed) | |
| Canadian NoticeThis Class B digital apparatus complies with Canadian ICES-003.Cct appareil numérique de le classe B est conforme à la norme NMB-003 du Canada. | |
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor
Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben. b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist. c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt. d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°). e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand dafür muß weniger als 100 N betragen. f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde. g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt). h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein.Hinweis zur Ergonomie :
Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 × 1200, Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.) Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw. Kopfhörerausgang und damit auch den Schalldruckpegel. „Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“ [Begrenzung des maximalen Schalldruckpegels am Ohr] Bildschirmgeräte: Größte Ausgangsspannung 150 mV  EIZO®EIZO NANAO CORPORATION
153 Shimokashiwano, Hakusan, Ishikawa 924-8566 Japan Phone: +81 76 277 6792 Fax: +81 76 277 6793EIZO NANAO TECHNOLOGIES INC.
5710 Warland Drive, Cypress, CA 90630, U.S.A. Phone: +1 562 431 5011 Fax: +1 562 431 4811EIZO EUROPE AB
Lovangsvagen 14 194 61, Upplands Väsby, Sweden Phone: +46 8 594 105 00 Fax: +46 8 590 91 575EIZO NANAO AG
Moosacherstrasse 6, Au CH - 8820 Wädenswil, Switzerland Phone: +41-0-44 782 24 40 Fax: +41-0-44 782 24 50Avnet Technology Solutions GmbH
Lötscher Weg 66, D-41334 Nettetal, Germany Phone: +49 2153 733-400 Fax: +49 2153 733-483 http://www.eizo.com
Inhaltsverzeichnis
Klicken Sie auf einen Titel, um darauf zuzugreifen
- INHALT
- Kapitel 1 Leistungsmerkmale und Übersicht
- Kapitel 2 Einstellungen und Justierungen
- Kapitel 3 Anschließen von Kabeln
- Kapitel 4 Fehlerbeseitigung
- Kapitel 5 Referen z
- Einrichtung
- [Anbringung der Vorsichtshinweise]
- Hinweise für diesen Monitor
- Reinigung
- Warnung
- HINWEIS
- [LCD-Display]
- [Gehäuse]
- So arbeiten Sie optimal mit dem Monitor
- 1-1 Leistungsmerkmale
- 1-2 Bedienelemente und Funktionen
- 1-3 Kompatible Auflösungen/Bildwiederholfrequenzen
- 1-4 Funktionen und Grundeinstellungen
- So stellen Sie den Bildschirm und die Farbe ein
- Farbeinstellung
- Einfache Einstellung [FineContrast-Modus]
- Wiederherstellen der Standardeinstellungen
- So nehmen Sie nützliche Einstellungen/Justierungen vor
- Grundeinstellungen des Justierungsmenüs
- [Anzeigen des Justierungsmenüs und Auswählen von Funktionen]
- [Beenden des Justierungsmenüs]
- 2-1 Dienstprogramm-CD
- - Übersicht zum CD-Inhalt und zur Software
- 2-2 Bildjustage
- Digitaleingang
- Analogeingang
- [Vorgehensweise]
- Führen Sie die Justage mit der Automatik-Funktion durch.
- Bereiten Sie die das Anzeigemuster für die Justage der analogen Anzeige vor.
- Führen Sie die Automatik-Einstellung mit angezeigtem analogen Justierungsmuster erneut aus.
- So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Bildparameter]
- Führen Sie für Folgendes erweiterte Justierungen mit dem Menü im Justierungsmenü durch.
- • So vermeiden Sie vertikale Balken [Clock]
- - So vermeiden Sie Flackern oder Unschärfe [Phase]
- So korrigieren Sie die Bildschirmposition [Bildposition]
- Passen Sie die Farbabstufung an.
- - So stellen Sie die Farbabstufung automatisch ein [Bereich]
- Bearbeiten Sie unscharfe Zeichen oder Linien.
- - So ändern Sie unscharfe Zeichen/Linien [Glätten]
- Warnurg
- 2-3 Farbeinstellung
- - So wählen Sie den Anzeigemodus (FineContrast-Modus)
- - So führen Sie erweiterte Justierungen durch
- - Einstellungsoptionen in den einzelnen Modi
- - So stellen Sie die Helligkeit ein [Helligkeit]
- - So stellen Sie den Kontrast ein [Kontrast]
- - So stellen Sie die Farbtemperatur ein [Temperatur]
- - So stellen Sie den Gamma-Wert ein [Gamma]
- - So stellen Sie die Farbsättigung ein [Sättigung]
- - So stellen Sie den Farbton ein [Farbton]
- - So stellen Sie den Gain-Wert ein [Gain-Einstellung]
- 2-4 Anpassen der Lautstärke [Lautstärke]
- 2-5 Deaktivieren der Audioausgabe im Energiesparmodus [Energie sparen]
- 2-6 Aktivieren/Deaktivieren (Ein/Aus) der automatischen Helligkeitseinstellung [Auto EcoView]
- 2-7 Aktivieren/Deaktivieren (Ein/Aus) des Energiesparmodus [Energie sparen]
- ■ Analogeingang
- [Energiespareinstellungen]
- 2-8 Automatisches Ausschalten des Monitors [Abschaltfunktion]
- 2-9 Anzeigen der Energiesparstufe durch EcoView Index
- 2-10 Auswahl der Bildgröße
- - So ändern Sie die Bildgröße [Bildgröße]
- - So stellen Sie die Helligkeit des nicht angezeigten Bereichs ein [Randintensität]
- 2-11 Anzeige zum Einstellen des Justierungsmenüs
- Menü Größe
- Menü-Position
- Einschaltzeit
- Transparent
- 2-12 Einstellen der Ausrichtung
- - So stellen Sie die Ausrichtung des Justierungsmenüs ein [Ausrichtung]
- 2-13 Sperren von Tasten
- 2-14 Anzeige von Monitorinformationen [Informationen]
- 2-15 Aktivieren/Deaktivieren der DDC/CI-Kommunikation [DDC/CI]
- 2-16 Ein/bzw. Ausschalten der Netzkontroll-LED [Netzkontroll-LED]
- 2-17 Einstellen der Sprache [Sprache]
- Mögliche Sprachens
- 2-18 Ein/Aus der Anzeige des EIZO-Logo
- 2-19 Wiederherstellen von Standardeinstellungen [Zurücksetzen]
- - So setzen Sie die Farbeinstellung zurück
- - So setzen Sie alle Einstellungen auf die Standardeinstellungen zurück
- 3-1 Anschließen von zwei PCs an den Monitor
- • So schalten Sie das Eingangssignal um
- - So stellen Sie die Auswahl des Eingangssignals ein [Eingangssignal]
- [Eingangssignaleinstellung]
- 3-2 Anpassen des DVI-Eingangspegels [DVI-Eing.-pegel]
- Kapitel 5 Referenz
- 5-1 Anbringen eines Schwenkarms
- [Anbringen]
- 5-2 Zusammenklappen des EZ-UP-Standfußes
- Entfernen Sie die Kabelhalterung.
- Senken Sie den Monitor ab, bis das Gelenk des Standfußes die Standfläche berührt, und bringen Sie die Metallbefestigung an.
- Kippen Sie den Bildschirm nach hinten, und halten Sie dabei den Knopf zum Entsperren nach oben geschoben.
- 5-3 Spezifikationen
- Pin-Belegung
- 5-4 Glossar
- Auflösung
- Bereichseinstellungen
- Clock (Takt)
- DDC/CI (Display Data Channel/Command Interface)
- DVI (Digital Visual Interface)
- DVI DMPM (DVI Digital Monitor Power Management)
- Gain-Einstellung
- Gamma
- HDCP (High-bandwidth Digital Contents Protection)
- Phase
- sRGB (Standard RGB)
- Temperatur
- TMDS (Transition Minimized Differential Signaling)
- VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)
- 5-5 Voreingestellte Taktraten
- Congratulations!
- Ergonomics
- Energy
- Emissions
- Ecology
- Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor
- Hinweis zur Ergonomie :
- EIZO NANAO CORPORATION
- EIZO NANAO TECHNOLOGIES INC.
- EIZO EUROPE AB
- EIZO NANAO AG
- Avnet Technology Solutions GmbH
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen
Marke : EIZO
Modell : FlexScan S2402W
Kategorie : Bildschirm
