Info zur Kurzreferenz
Diese Kurzreferenz erläutert die Anschlüsse und grundlegenden Bedienungsverfahren dieses Gerätes und enthält Hinweise zu den für die Wartung erforderlichen Vorgehensweisen und Informationen. Einzelheiten zu den Bedienungsvorgängen finden Sie in der Bedienungsanleitung, die in der mitgelieferten CD-ROM enthalten ist. Sicherheitsmaßnahmen, die zu beachten sind, um Unfälle bei der Handhabung dieses Gerätes zu verhüten, finden Sie auf dem Beiblatt „Sicherheitsbestimmungen“.
Benutzung der CD-ROM-Anleitungen
Die mitgelieferte CD-ROM enthält Bedienungsanleitungen und ReadMe-Dateien in Japanisch, Englisch, Französisch, Spanisch, Deutsch, Italienisch und Chinesisch. Lesen Sie zuerst die ReadMe-Datei durch.
Vorbereitungen
Um die Bedienungsanleitung auf der CD-ROM lesen zu können, benötigen Sie Adobe Acrobat Reader 5.0 oder später. Falls Adobe Acrobat Reader nicht auf Ihrem Computer installiert ist, können Sie die Software Acrobat Reader von der Adobe Systems-Website kostenlos herunterladen.
So lesen Sie die Bedienungsanleitung
Die Bedienungsanleitung ist in der mitgelieferten CD-ROM enthalten. Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein. Die CD-ROM wird dann kurz darauf automatisch gestartet. Wählen Sie die gewünschte Bedienungsanleitung aus. Je nach der Einstellung des Computers startet die CD-ROM u.U. nicht automatisch. Öffnen Sie in diesem Fall die Bedienungsanleitungsdatei wie folgt:
(Im Falle von Windows)
① Öffnen Sie „Arbeitsplatz“.
② Rechtsklicken Sie auf das CD-ROM-Symbol, und wählen Sie „Explorer“.
③ Doppelklicken Sie auf die Datei „index.htm“, und wählen Sie die gewünschte Bedienungsanleitung aus.
(Im Falle von Macintosh)
① Doppelklicken Sie auf das CD-ROM-Symbol auf dem Desktop.
② Doppelklicken Sie auf die Datei „index.htm“, und wählen Sie die gewünschte Bedienungsanleitung aus.
Hinweis
Falls sich die Datei „index.htm“ nicht öffnen lässt, doppelklicken Sie auf die gewünschte Bedienungsanleitung unter denen im Ordner „Operating_Instructions“.
Info zu Warenzeichen
- Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.
• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer Inc. in den Vereinigten Staaten und/oder in anderen Ländern.
- Adobe und Acrobat Reader sind eingetragene Warenzeichen von Adobe Systems Incorporated in den Vereinigten Staaten und/oder in anderen Ländern.
Benutzungshinweise
Hinweis zu den Lüftungsöffnungen
Die Lüftungsöffnungen (Auslass/Einlass) dürfen nicht blockiert werden. Falls sie blockiert werden, kann es zu einem internen Wärmestau kommen, der einen Brand oder Beschädigung des Gerätes verursachen kann.

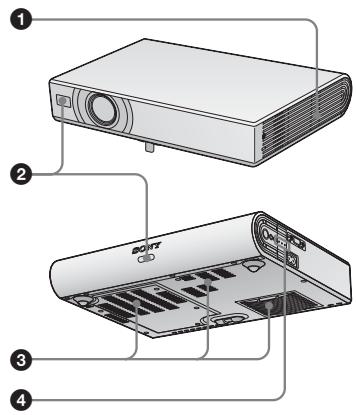

Die Lage der Lüftungsöffnungen können Sie anhand der folgenden Abbildungen feststellen.
Weitere Vorsichtsmaßnahmen sind im Beiblatt „Sicherheitsbestimmungen“ angegeben, das Sie sorgfältig durchlesen sollten.
① Lüftungsöffnungen (Auslass)
② Fernbedienungssensor
③ Lüftungsöffnungen (Einlass)
4 Anzeigen
Projizieren
Anschließen des Projektors
Achten Sie beim Anschließen des Projektors auf Folgendes:
- Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
- Verwenden Sie die korrekten Kabel für jeden Anschluss.
- Stecken Sie die Kabelstecker fest ein. Ziehen Sie beim Abtrennen eines Kabels am Stecker, nicht am Kabel selbst.
Schlagen Sie auch in der Bedienungsanleitung des anzuschließenden Gerätes nach.
Vor der Durchführung von Anschlüssen

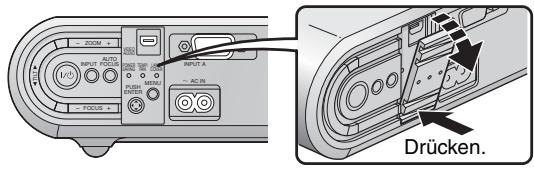

Die Klappe öffnen, um die Buchse AUDIO/VIDEO zu benutzen.

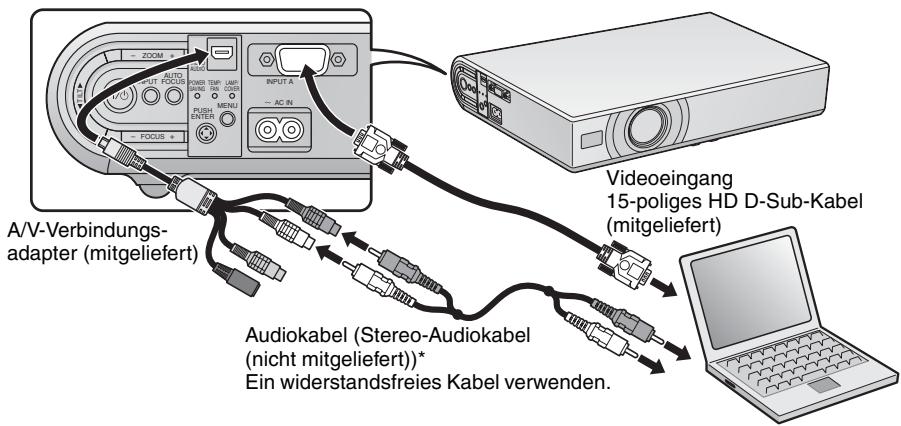

Anschließen eines Computers

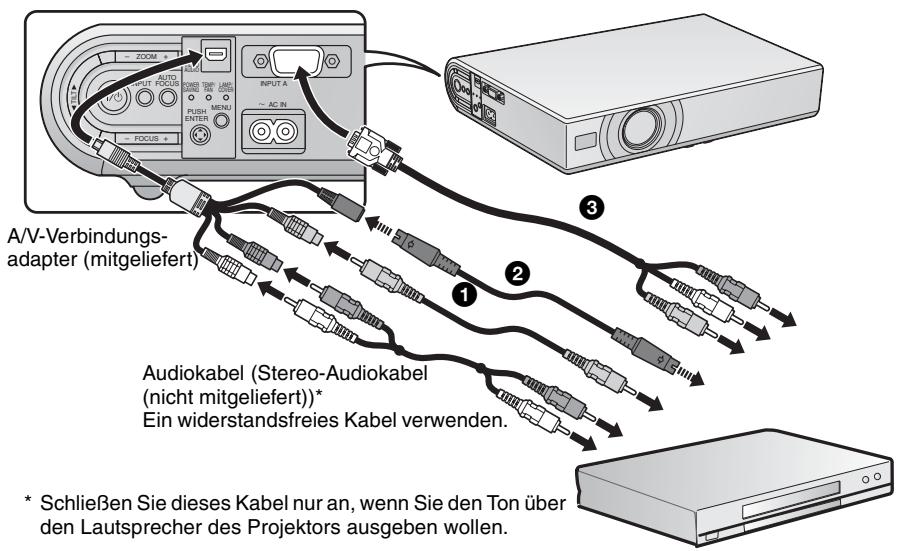

* Schließen Sie dieses Kabel nur an, wenn Sie den Ton über den Lautsprecher des Projektors ausgeben wollen.
Die folgenden drei Anschlussoptionen sind verfügbar:
① FBAS-Videokabel (Cinchstecker) (nicht mitgeliefert)
② S-Videokabel (Mini-DIN, 4-polig) (nicht mitgeliefert)
③ Komponentenkabel (D-Sub, 15-polig ↔ 3 × Cinchstecker) (nicht mitgeliefert)
Projizieren

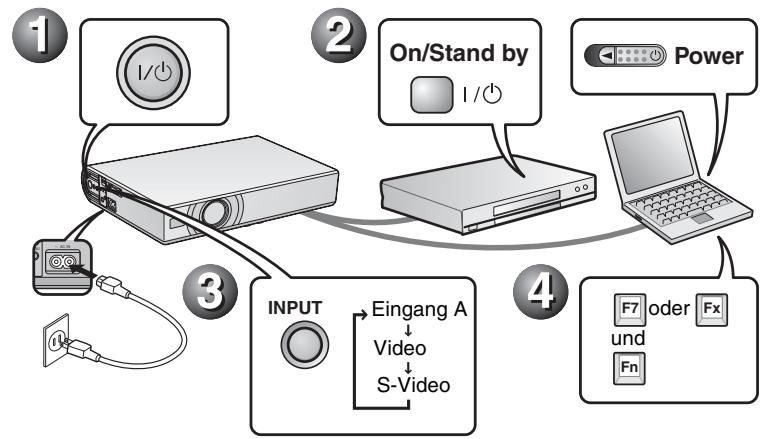

Stecken Sie das Netzkabel in eine Netzsteckdose, bevor Sie das Gerät anschließen.
① Drücken Sie die Taste I/⏻ (Ein/Bereitschaft).
② Schalten Sie den an den Projektor angeschlossenen Computer ein.
③ Drücken Sie die Taste INPUT zur Wahl der Eingangsquelle.
④ Wenn Sie einen Computer anschließen, stellen Sie ihn so ein, dass das Videosignal nur an den externen Monitor ausgegeben wird.
Einstellen des Projektors

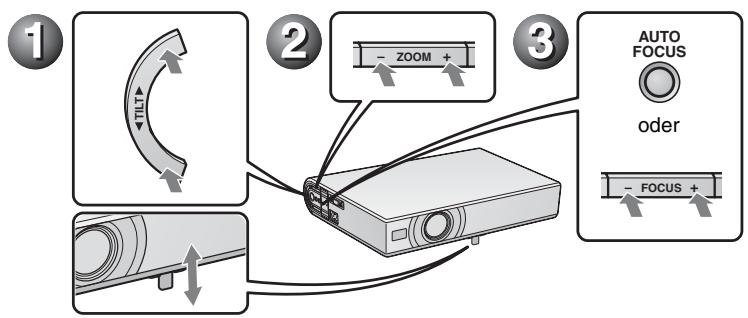

① Stellen Sie die Bildlage ein.
② Stellen Sie die Bildgröße ein.
③ Stellen Sie erforderlichenfalls den Fokus ein.
Ausschalten des Projektors

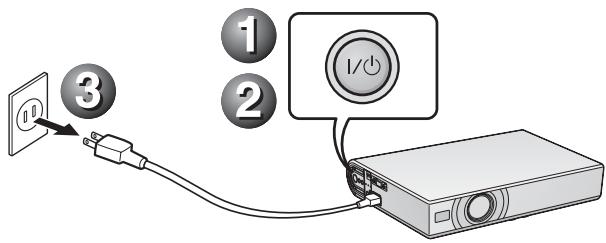

① Drücken Sie die Taste I/⏻ (Ein/Bereitschaft).
② Wenn eine Meldung erscheint, drücken Sie die Taste I/© (Ein/Bereitschaft) erneut.
③ Ziehen Sie das Netzkabel von der Netzsteckdose ab, wenn der Lüfter stehen bleibt und die Anzeige ON/STANDBY in Rot aufleuchtet.
Hinweis
Die interne Schaltung der Off & Go-Funktion kann bewirken, dass der Lüfter noch kurze Zeit weiterläuft, selbst nachdem der Projektor durch Drücken der Taste I/ ^1 ausgeschaltet wurde und die Anzeige ON/STANDBY auf Rot gewechselt ist.
Auswechseln der Lampe
Die als Lichtquelle verwendete Lampe ist ein Verbrauchsprodukt. Ersetzen Sie daher die Lampe in den folgenden Fällen durch eine neue.
- Wenn die Lampe durchgebrannt ist oder schwach wird
- „Lampentausch erforderlich.“ auf der Leinwand erscheint
• Die Anzeige LAMP/COVER leuchtet auf Die Lampenlebensdauer hängt von den Benutzungsbedingungen ab.
Verwenden Sie eine Projektorlampe LMP-C163 als Ersatzlampe.
Werden anstelle der Lampe LMP-C163 andere Lampen verwendet, kann der Projektor beschädigt werden.
Vorsicht
Die Lampe bleibt auch nach dem Ausschalten des Projektors mit der Taste I/ noch längere Zeit heiß. Falls Sie die Lampe berühren, können Sie sich die Finger verbrennen. Lassen Sie die Lampe mindestens eine Stunde lang abkühlen, bevor Sie sie auswechseln.
Hinweise
- Falls die Lampe ausfällt, wenden Sie sich an Ihr Kundeninformationszentrum.
- Ziehen Sie die Lampe am Griff heraus. Falls Sie die Lampe berühren, können Sie sich verbrennen oder verletzen.
- Achten Sie beim Herausnehmen der Lampe darauf, dass sie horizontal bleibt, und ziehen Sie sie gerade nach oben. Die Lampe nicht kippen. Falls Sie die Lampeneinheit schräg herausziehen und die Lampe bricht, können die Bruchstücke verstreut werden und Verletzungen verursachen.
1 Schalten Sie den Projektor aus, und trennen Sie das Netzkabel von der Netzsteckdose.
Hinweis
Lassen Sie die Lampe nach dem Gebrauch des Projektors mindestens eine Stunde lang abkühlen, bevor Sie sie auswechseln.
2 Legen Sie eine Schutzfolie (Tuch) unter den Projektor. Drehen Sie den Projektor um, so dass er auf der Oberseite liegt.
Hinweis
Achten Sie darauf, dass der Projektor nach dem Umdrehen stabil liegt.

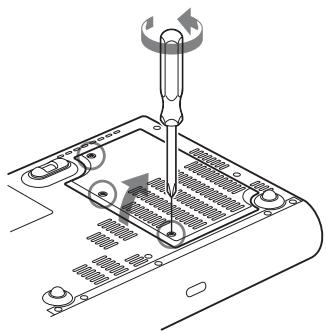

3 Öffnen Sie die Lampenabdeckung durch Lösen der drei Schrauben mit einem Kreuzschlitzschraubenzieher.
Lösen Sie aus Sicherheitsgründen keine anderen Schrauben.

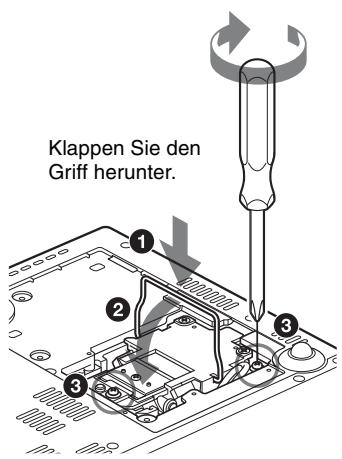

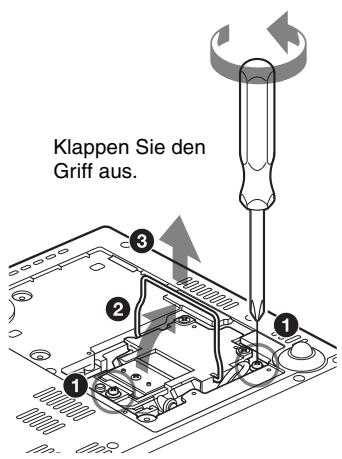

4 Lösen Sie die zwei Schrauben an der Lampeneinheit mit dem Kreuzschlitzschraubenzieher (1). Klappen Sie den Griff aus (2), und ziehen Sie dann die Lampeneinheit am Griff heraus (3).
5 Setzen Sie die neue Lampe vollständig ein, bis sie richtig sitzt (①). Ziehen Sie die zwei Schrauben an (③). Klappen Sie den Griff wieder ein (②).
Hinweise
- Achten Sie darauf, dass Sie nicht den Glaskörper der Lampe berühren.
- Der Projektor lässt sich nicht einschalten, falls die Lampe nicht einwandfrei gesichert ist.
6 Schließen Sie die Lampenabdeckung, und ziehen Sie die drei Schrauben an.
Hinweis
Befestigen Sie die Lampenabdeckung wieder vorschriftsmäßig. Anderenfalls kann der Projektor nicht eingeschaltet werden.
7 Drehen Sie den Projektor wieder um.
8 Schließen Sie das Netzkabel an. Die Anzeige ON/STANDBY um die Taste I/ leuchtet in Rot.
9 Drücken Sie die folgenden Tasten an der Fernbedienung in der folgenden Reihenfolge jeweils höchstens fünf Sekunden lang: RESET, ◀, ►, ENTER.
Vorsicht
Greifen Sie nicht in den Lampensteckplatz, und achten Sie darauf, dass keine Flüssigkeiten oder Fremdkörper in den Steckplatz eindringen, um einen elektrischen Schlag oder Brand zu vermeiden.
Reinigen des Luftfilters
Der Luftfilter sollte alle 500 Stunden gereinigt werden.

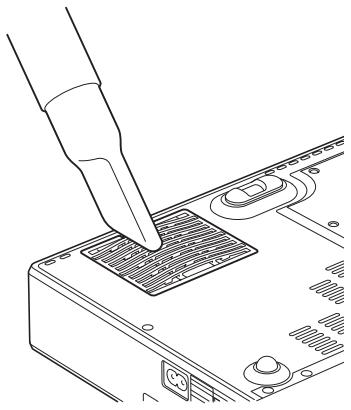

Entfernen Sie Staub auf der Außenseite der Lüftungsöffnungen mit einem Staubsauger. 500 Stunden ist ein Näherungswert. Dieser Wert hängt von der Umgebung und Benutzungsart des Projektors ab.
Wenn das Reinigen des Filters mit einem Staubsauger schwierig wird, bauen Sie den Filter aus und waschen Sie ihn.
1 Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab.
2 Legen Sie eine Schutzfolie (Tuch) unter den Projektor, und drehen Sie den Projektor um.

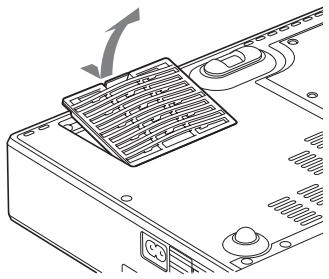

3 Entfernen Sie die Luftfilterabdeckung.
4 Entfernen Sie den Luftfilter.
5 Waschen Sie den Luftfilter mit einer milden Reinigungslösung, und lassen Sie ihn an einem schattigen Ort trocknen.

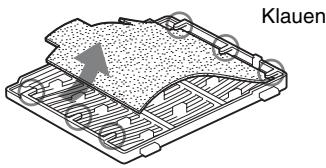

6 Bringen Sie den Luftfilter so an, dass er von den Klauen (6 Positionen) an der Luftfilterabdeckung gehalten wird, und setzen Sie die Abdeckung wieder ein.
Hinweise
- Falls die Reinigung des Luftfilters vernachlässigt wird, kann er sich durch angesammelten Staub zusetzen. Als Folge davon kann die Temperatur im Inneren des Projektors ansteigen, was zu einer möglichen Funktionsstörung oder einem Brand führen kann.
- Falls sich der Staub nicht mehr vom Luftfilter entfernen lässt, ersetzen Sie den Luftfilter durch den mitgelieferten neuen Luftfilter.
- Schließen Sie die Luftfilterabdeckung einwandfrei; anderenfalls kann der Projektor nicht eingeschaltet werden.
Fehlerbehebung
Falls der Projektor nicht richtig zu funktionieren scheint, versuchen Sie zunächst, die Störung mithilfe der folgenden Anweisungen ausfindig zu machen und zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal.
Einzelheiten zu den Symptomen finden Sie in der Bedienungsanleitung auf der CD-ROM.
Strom/Bild
| Symptom | Ursache und Abhilfemaßnahme |
| Der Projektor lässt sich nicht einschalten. | Der Projektor ist mit der Taste I/⏻ in kurzen Abständen aus- und eingeschaltet worden.Warten Sie bis zum erneuten Einschalten etwa 45 Sekunden.Die Lampenabdeckung ist nicht gesichert.Schließen Sie die Lampenabdeckung einwandfrei.Die Luftfilterabdeckung ist gelöst.Bringen Sie die Luftfilterabdeckung wieder sicher an. |
| Der elektrische Neigungseinstellfuß wird nicht eingefahren. | Das Netzkabel ist bei eingeschaltetem Projektor abgezogen worden.Schließen Sie das Netzkabel wieder an die Netzsteckdose an, und schalten Sie den Projektor ein und aus. |
| Kein Bild. | Ein Kabel ist abgetrennt, oder die Anschlüsse sind falsch.Prüfen Sie, ob die Anschlüsse korrekt ausgeführt worden sind.Die Anschlüsse sind falsch.Dieser Projektor ist mit DDC2B (Digital Data Channel 2B) kompatibel. Wenn Ihr Computer mit DDC kompatibel ist, schalten Sie den Projektor nach dem folgenden Verfahren ein.Schließen Sie den Projektor an den Computer an.Schalten Sie den Projektor ein.Starten Sie den Computer.Die Eingangswahl ist falsch.Wählen Sie die Eingangsquelle mit der Taste INPUT korrekt aus.Der Computer ist so eingestellt, dass sein Signal entweder gar nicht oder sowohl zu einem externen Monitor als auch zum LCD-Monitor des Computers ausgegeben wird.Stellen Sie den Computer so ein, dass die Signalausgabe nur zu einem externen Monitor erfolgt.Je nach der Art Ihres Computers (z.B. Notebook-Computer oder voll integrierter LCD-Typ) müssen Sie den Computer eventuell durch Drücken bestimmter Tasten oder durch Ändern der Einstellungen so einstellen, dass das Ausgangssignal an den Projektor ausgegeben wird.Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung Ihres Computers. |
| Das Bild ist verrauscht. | Je nach der Kombination der eingegebenen Bildpunktezahl und der Pixelzahl auf dem LCD-Panel kann Hintergrundrauschen auftreten.Andern Sie das Desktopmuster am angeschlossenen Computer. |
| Das in die Buchse INPUT A eingespeiste Bild weist merkwürdige Farben auf. | Die Einstellung von „Input-A Sig.wahl“ im Menü Einrichtung ist falsch.→ Wählen Sie je nach dem Eingangssignal die korrekte Einstellung unter „Auto“, „Computer“, „Video GBR“ oder „Komponenten“ aus. |
| Das Bild ist nicht klar. | • Das Bild ist unscharf.→ Stellen Sie die Schärfe ein.• Kondensation hat sich auf dem Objektiv niedergeschlagen.→ Lassen Sie den Projektor etwa zwei Stunden lang eingeschaltet. |
| Das Bild steht von der Leinwand über. | Die Taste APA ist gedrückt worden, obwohl schwarze Ränder um das Bild vorhanden sind.→ Projizieren Sie das volle Bild auf die Leinwand, und drücken Sie die Taste APA.→ Stellen Sie „Lage“ im Menü Signal korrekt ein. |
| Das Bild flimmert. | „Punkt-Phase“ im Menü Signal ist nicht richtig eingestellt worden.→ Stellen Sie „Punkt-Phase“ im Menü Signal korrekt ein. |
Anzeigen
| Anzeigen | Status und Abhilfemaßnahmen |
| POWER SAVING | Leuchtet auf, wenn sich der Projektor im Stromsparmodus befindet. |
| TEMP/FAN | Leuchtet auf, wenn die Innentemperatur des Projektors ungewöhnlich hoch wird. Prüfen Sie nach, ob die Lüftungsöffnungen blockiert werden. |
| Blinkt, wenn der Lüfter ausfällt. Konsultieren Sie qualifiziertes Sony-Personal. |
| LAMP/COVER | Leuchtet auf, wenn die Lampe das Ende ihrer Lebensdauer erreicht hat oder zu heiß wird. Warten Sie 45 Sekunden, bis die Lampe abgekühlt ist, und schalten Sie dann die Stromversorgung wieder ein, oder wechseln Sie die Lampe aus. Falls die Anzeige LAMP/COVER auch nach dem Auswechseln der Lampe noch aufleuchtet, kann eine Störung im elektrischen System vorliegen. Konsultieren Sie qualifiziertes Sony-Personal. |
| Blinkt, wenn die Lampenabdeckung nicht richtig geschlossen ist. Bringen Sie die Abdeckung sicher an. |
| Anzeige I/➊ | Leuchtet in Rot auf, wenn das Netzkabel an eine Netzsteckdose angeschlossen wird. Sie können den Projektor aus dem Bereitschaftsmodus heraus mit der Taste I/➊ einschalten. |
| Leuchtet beim Einschalten der Stromversorgung in Grün auf. |
| Blinkt nach dem Einschalten der Stromversorgung mehrere Zehn-Sekunden-Einheiten lang in Grün. Blinkt ebenfalls etwa 45 Sekunden lang, nachdem die Stromversorgung mit der Taste I/➊ ausgeschaltet worden ist. Während dieser Zeit kann der Projektor nicht bedient werden. |
Hauptspezifikationen
Projektionssystem
Projektionssystem mit 3 LCD-Panels und 1 Objektiv
LCD-Panel
VPL-CX21: 0,63-Zoll-XGA-Panel, ca. 2.360.000 Pixel (786.432 Pixel × 3)
VPL-CS21: 0,63-Zoll-SVGA-Panel, ca. 1.440.000 Pixel (480.000 Pixel × 3)
Objektiv
1,2-fach-Zoomobjektiv (motorgetrieben)
Brennweite 18,8 bis 22,6 mm/F1,6
bis 1,94
Lampe
165-W-Ultra-Hochdrucklampe
Projektionsbildgröße (diagonal gemessen)
40 bis 300-Zoll
40 bis 150-Zoll (Autofokus-Betriebsbereich)
Lichtleistung
2100 ANSI-Lumen
(Bei Einstellung des Lampenmodus auf „Hoch“.)
Projektionsentfernung (Bei Bodenaufstellung)
40-Zoll: 1,2 bis 1,4 m
80-Zoll: 2,3 bis 2,8 m
100-Zoll: 2,9 bis 3,6 m
150-Zoll: 4,4 bis 5,4 m
200-Zoll: 5,9 bis 7,2 m
250-Zoll: 7,3 bis 9,0 m
300-Zoll: 8,8 bis 10,7 m
Es kann eine geringe Differenz zwischen dem tatsächlichen Wert und dem oben angegebenen Nennwert auftreten.
Farbsystem
NTSC3.58/PAL/SECAM/
PAL60-System, automatische/manuelle Umschaltung
Akzeptable Computersignale
fH: 19 bis 92 kHz
fV: 48 bis 92 Hz
(Maximale
Eingangssignalauflösung:
SXGA+ 1400 × 1050
fV: 60 Hz)
Verwendbare Videosignale
15 k RGB/Komponentensignal 50/
60 Hz, Progressives
Komponentensignal 50/60 Hz,
DTV, FBAS-Videosignal, Y/C-
Videosignal
Abmessungen 273 × 52 × 210 mm (B/H/T) (ohne vorspringende Teile)
Gewicht
ca. 1,9 kg
Stromversorgung
100 bis 240 V Wechselstrom, 2,2
bis 1,0 A, 50/60 Hz
Leistungsaufnahme
Max. 220 W
im Bereitschaftsmodus: 0,8 W
Mitgeliefertes Zubehör
Fernbedienung (1)
Lithiumbatterie CR2025 (1)
HD D-sub-Kabel, 15-polig (2 m)
(1) (1-791-992-XX)
A/V-Verbindungsadapter (1)
(1-830-658-XX)
Tragetasche (1)
Netzkabel (1)
Bedienungsanleitung (CD-ROM)
(1)
Kurzreferenz (1)
Sicherheitsbestimmungen (1)
Sicherheitsaufkleber (1)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Sonderzubehör
Projektorlampe
LMP-C163 (Ersatz)
