Pico - Projektor Odys - Kostenlose Bedienungsanleitung

Marke	Odys
Modell	Pico
Produkttyp	Mini-Projektor
Kompatibilität	iPhone 4/4s
Auflösung	640 x 360 Pixel
Lichtquelle	LED
Helligkeit	Bis zu 20 Lumen
Lebensdauer LED	Ca. 20.000 Stunden
Lautsprecherleistung	0,5 W
Akku-Kapazität	2100 mAh
Ladezeit	Ca. 3–5 Stunden
Anschlüsse	USB, iPhone 30-Pin-Dock
Fokuseinstellung	Manuelles Drehrad
Lautstärkeregelung	Tasten +/– am Gerät
App-Unterstützung	Projout (PDF, Web, Bilder, Live)
Betriebsanzeige	LED: rot (Laden), grün (voll), blau (betriebsbereit)
Sicherheitshinweise	Nicht in die Linse schauen; nicht von Kindern verwenden; nicht in feuchter Umgebung; keine schweren Gegenstände darauf legen
Reparatur	Nur durch qualifiziertes Personal; Gerät nicht öffnen
Entsorgung	Nicht im Hausmüll; an Sammelstelle oder Händler zurückgeben

Häufig gestellte Fragen - Pico Odys

Wie lade ich den Odys Pico Projektor auf?

Wie schalte ich den Projektor ein?

Welche iPhones sind mit dem Projekter kompatibel?

Das projizierte Bild ist unscharf – was tun?

Der Projektor zeigt nur einen blauen Bildschirm – warum?

Kann ich mein iPhone über den Projektor laden?

Was ist die App 'Projout'?

Wie lange hält der Akku des Projektors?

Darf ich das Gerät öffnen, um selbst Reparaturen durchzuführen?

Wie entsorge ich den Projektor richtig?

BEDIENUNGSANLEITUNG Pico Odys

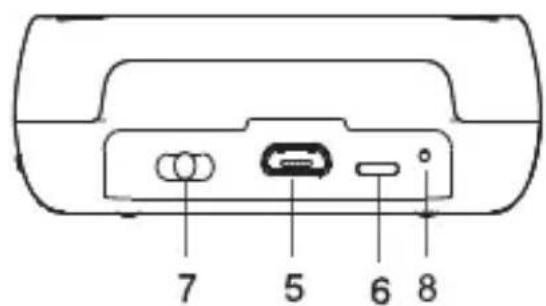

1. iPhone 4 Pin-Dock
2. Lautstärkeneinstellung
3. Fokuseinstellung
4. Objektiv
5. USB-Anschluss
6. LED-Anzeige
7. Funktionsschalter

(EIN/AUS/Laden)

1. Reset

SPEZIFIKATIONEN

Kompatibilität:	iPhone 4/4s
Auflösung:	640 x 360
LED-Lampe:	Bis zu 20 Lumen
LED-Lampe-Dauerhaft:	Ca. 20.000 Stunden
Lautsprecher Leistung	O,5W
Integrierter Akku	2100mAh

Gebrauchsanleitung

Aufladen des Projektors:

1. Verbinden Sie den Projektor mithilfe des mitgelieferten USB Kabels mit dem USB 2.0 Anschluss Ihres Computers.

Anmerkung: Sie können den Projektor auch mit einem USB/AC-Adapter aufladen (nicht im Lieferumfang enthalten).

1. Während des Ladevorgangs leuchtet die LED-Lampe rot

und bei Vollendung des Ladevorgangs grün.

Wichtig: Bitte laden Sie den Akku vor der ersten Anwendung vollständig auf (ca. 3 bis 5 Stunden).

1. Wenn das Akku fast entladen ist, leuchtet die LED-Lampe blau. Schliessen Sie das mitgelieferte USB-Kabel an, um den Akku aufzuladen.

Ein- und Ausschalten

Um das Gerät Ein- oder auszuschalten schieben Sie den Funktionsschalter für 5 Sek. nach rechts Richtung USB Anschluss.

ANSCHLIESSEN

1. Legen Sie das iPhone flach in den Einschub auf der Oberseite des Gerätes und schieben Sie es vorsichtig auf den iPhone Anschluß.
2. Schalten Sie den Projektor ein, indem Sie den Funktionsschalter für 5 sek. nach rechts schieben, Richtung USB Anschluss. Das Gerät ist betriebsbereit, wenn die LED-Lampe und die Lampe des Objektivs blau leuchten.
3. Zum Abspielen eines Videos wählen Sie bitte aus dem Menü Ihres iPhones das gewünschte Video aus.

LAUTSTÄRKE

Vergewissern Sie sich, dass die Lautstärke Ihres iPhones auf das Maximum eingestellt ist. Um die Lautstärke des Videos einzustellen wählen Sie die + oder – an dem Projektor aus.

Fokus

Verwenden Sie das Drehrad um die Bildschärfe einzustellen.

LADEN DES IPHONES DURCH DEN PROJEKTOR

Sie können den Projektor auch verwenden um Ihr iPhone aufzuladen. Dazu stecken Sie das Gerät wieder auf den iPhone Anschluss des vollständig aufgelandenen Projektors. Schieben Sie nun den Funktionsschalter nach links auf CHARGE. Während des Ladevorgangs leuchtet die LED Lampe rot.

"Projout" Apps

Um unsere App "Projout" herunterzuladen, gehen Sie bitte in den App Store. Die App "Projout" bietet Ihnen vier Anwendungen, die Sie im Zusammenhang mit dem Projektor nutzen können "PDF", "Web", "Images", und "Live".

Sicherheitsanweisungen

• Dieses Produkt sollte nicht in unmittelbarer Nähe von Feuer betrieben werden. Die eingebaute Batterie kann bei hohen Temperaturen explodieren.
• Dieses Produkt sollte nicht in feuchten Umgebungen oder direktem Wasser ausgesetzt werden. Ansonsten kann es zu Schäden am Gerät oder gar zu Explosionen kommen.
• Rauch und Staub kann die Leistung des Produktes beeinträchtigen oder seine Komponenten, wie Linse oder Ventilatoren, beschädigen.
• Achtung: Dieses Produkt sollte nicht von Kindern benutzt werden. Das starke LED Licht der Linse kann insbesondere den Augen schaden.
• Die Oberseite des Produktes besteht aus einem Kunststoffgehäuse, die Druck nicht ausgesetzt werden soll. Bitte legen Sie keine schweren Dinge auf das Gerät.
• Die Verwendung unter feuchten, extrem hohen und tiefen Temperaturen, sowie Temperaturschwankungen kann die Lebensdauer des Produktes verringern.
- Nur qualifiziertes Personal sollte technische Arbeiten an diesem Produkt durchführen. Bei Störungen sollte das Gerät weder geöffnet, noch verändert werden. Bitte wenden Sie sich in solchen Fällen immer an Ihren lokalen Händler.

Warnung!

Schauen Sie nie direkt in das Licht des Objektivs.

Das starke LED Licht der Linse kann insbesondere den Augen schaden.

Entsorgung

Entsorgen Sie ein defektes Gerät (eingebauter Akku) nicht mit dem Hausmüll.

Geben Sie es an Ihren Fachhändler zurück oder bringen Sie es zu einer Sammelstelle

für Elektroaltgeräte. Hiermit wird eine umweltgerechte Entsorgung gewährleistet.

Tauschen Sie den Akku nicht selbst aus.

Wenden Sie sich an unseren Kundendienst.

PROBLEMBEHEBUNG

Der Projektor kann kein Video projizieren.

- Bitte prüfen Sie, ob der Akku Ihres iPhones geladen ist. Wenn nicht laden Sie bitte den Akku vollständig auf.

Der Projektor projiziert einen blauen Bildschirm ohne Video oder Bild.

- Es könnte sein, dass Ihr iPhone keine Video-Ausgang-Funktion besitzt. Versuchen Sie eine Diashow abzuspielen.

Die Projektion ist unscharf.

- Drehen Sie an dem Fokusrädchen, um das Bild scharf zu stellen. Das Problem könnte auch an der Oberfläche liegen, auf der Sie das Video projizieren möchten. Wechseln Sie auf eine ebenere Wandoberfläche.

Mein iPhone funktioniert nicht in Kombination mit dem Projektor, obwohl der Akku vollständig aufgeladen ist.

- Vergewissern Sie sich, dass Ihr Gerät richtig mit dem iPhone Anschluss verbunden ist und dass Ihr iPhone auch kompatibel ist. Dieses Produkt arbeitet mit dem iPhone 4/4s.

SUPPORT

http://www.odys.de

[e-mail]

Auf unseren Webseiten finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für dieses Gerät werden ebenfalls auf unserer Website angeboten. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQs auf unserer Website oder wenden Sie sich an unseren Kundendienst.

GARANTIEBEDINGUNGEN

Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.

Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:

1. Wir geben 24 Monate-Gewährleistung für AXDIA-Produkte. Innerhalb von 12 Monaten ab Kaufdatum beheben wir nentgeltlich nach Massgabe der folgenden Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler nachweislich vorliegen.

Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgütern zählen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des normalen Verschleißes. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. AXDIA behält sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes gleichwertiges Modell ausgetauscht werden. Instandsetzungen vor Ort können nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.

2. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.

3. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Produkt.

4. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller Art, die zu Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall führen.

Geltendmachung eines Garantiefalles

1. Um den Garantieservice in Anspruch zu nehmen, müssen Sie Kontakt mit AXDIA Service-Center über E-Mail, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unten). Ebenso steht Ihnen dafür unser Serviceformular auf unserer Webseite oder auf der Rückseite der Garantiebedienungen zur Verfügung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden.

ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind

Für die Einsendung des Produktes ist folgendes zu beachten:

1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD's, Speicherkarten, Handbücher, etc.), wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen und sendet das Produkt frei Haus versichert zurück.

Außerhalb der Garantie

AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und Transportkosten in Rechnung gestellt. AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material Authorization) genehmigt wurden.
