Produkttyp	DLP-Projektor
Marke	InFocus
Modell	IN5318
Native Auflösung	1920 x 1200 (WUXGA)
Projektionsobjektiv	Manueller Fokus und Zoom
Zoomverhältnis (Standardobjektiv)	1,25
Projektionsabstand (Standardobjektiv)	1,5 – 7 m
Bildschirmgröße (Standardobjektiv)	36,1" – 211" (92 – 536 cm)
Vertikale Trapezkorrektur	± 15°
Projektionsmethoden	Front, Rück, Desktop, Decke
Kompatible Auflösungen	VGA, SVGA, XGA, SXGA+, UXGA, 1080P, WUXGA, Mac
Video-Standards	NTSC 4.43, PAL (M/N/60), SECAM
Eingänge	2× VGA, DisplayPort, S-Video, 5× BNC (RGBHV), Component, Composite, HDMI, 2× Cinch-Stereo, 1× Miniklinke Stereo
Ausgänge	1× VGA, 1× Miniklinke Stereo
Daten-Ports	RS-232C, RJ45, USB (Foliensteuerung), 12V DC Auslöser
Lautsprecher	2× 3 W
Stromversorgung	100 – 240 V AC, ±10%
Leistungsaufnahme (Hellmodus)	410 W
Leistungsaufnahme (Normalmodus)	350 W
Leistungsaufnahme (Bereitschaft)	< 1 W (RS232) / < 9 W (RJ45)
Lampenleistung	330 W (Hell) / 280 W (Normal)
Abmessungen (B × T × H)	430,16 mm × 318,00 mm × 175,00 mm
Betriebstemperatur	5 °C – 35 °C
Sicherheit	Sicherheitskabelschlitz, Kensington-Schloss
Lieferumfang	Fernbedienung, CD-ROM, Netzkabel, Sicherheitsheft, Schnellstartanleitung, Garantieheft

Häufig gestellte Fragen - IN5318 INFOCUS

Warum erscheint kein Bild auf der Leinwand?

Überprüfen Sie die Einstellungen Ihres Notebooks oder PCs. Schalten Sie alle Geräte aus und wieder in der richtigen Reihenfolge ein. Viele Notebooks aktivieren den externen Videoanschluss nicht automatisch – verwenden Sie die Tastenkombination FN + Funktionstaste (z. B. CRT/LCD).

Das Bild ist unscharf – was kann ich tun?

Passen Sie den Fokusring am Projektor an. Drücken Sie die Auto Image-Taste auf der Fernbedienung. Stellen Sie sicher, dass der Projektionsabstand innerhalb des gültigen Bereichs liegt (1,5–7 m mit Standardobjektiv). Reinigen Sie bei Bedarf die Objektivoberfläche.

Wie korrigiere ich eine Trapezverzerrung (Bild oben breiter)?

Platzieren Sie den Projektor möglichst senkrecht zur Leinwand. Nutzen Sie die Trapezkorrektur-Tasten (▲/▼) auf der Fernbedienung oder am Projektor. Die vertikale Korrektur beträgt maximal ±15°.

Das Bild wird seitenverkehrt oder auf dem Kopf angezeigt – was tun?

Gehen Sie ins Menü Einrichtung >> Standard und wählen Sie die richtige Projektion (z. B. „Tisch vorne“ oder „Decke hinten“). Passen Sie die Einstellung an Ihre Aufstellungsart an.

Warum zeigt der Projektor Streifen oder Flackern?

Konfigurieren Sie unter Anzeige >> PC-Detailanpassung die Werte für Frequenz und Phase. Testen Sie ggf. einen anderen Computer, um ein Grafikproblem auszuschließen.

Die Lampe leuchtet nicht oder schaltet sich aus – was tun?

Prüfen Sie die Stromversorgung und ob die Betriebs-LED grün leuchtet. Bei Überspannung das Netzkabel ziehen und nach 1 Minute wieder einstecken. Lassen Sie die Lampe mindestens 60 Minuten abkühlen und ersetzen Sie sie ggf. durch ein Original-InFocus-Modul.

Die Fernbedienung funktioniert nicht richtig.

Richten Sie die Fernbedienung auf den IR-Empfänger vorne/hinten. Entfernen Sie Hindernisse. Schalten Sie Leuchtstofflampen aus. Prüfen Sie die Batteriepolarität und wechseln Sie die Batterien (AA-Alkali).

Es kommt kein Ton aus den Lautsprechern.

Erhöhen Sie die Lautstärke über die Fernbedienung oder das Menü. Prüfen Sie die Stummschaltung (Mute-Taste). Überprüfen Sie die Audiokabelverbindungen. Testen Sie die Audioquelle mit anderen Lautsprechern.

Der Ton ist verzerrt.

Prüfen Sie die Audiokabel auf festen Sitz. Testen Sie die Audioquelle mit anderen Lautsprechern. Schalten Sie die AGC (Automatische Verstärkungsregelung) im Audio-Menü aus oder ein. Lassen Sie den Projektor bei anhaltender Störung reparieren.

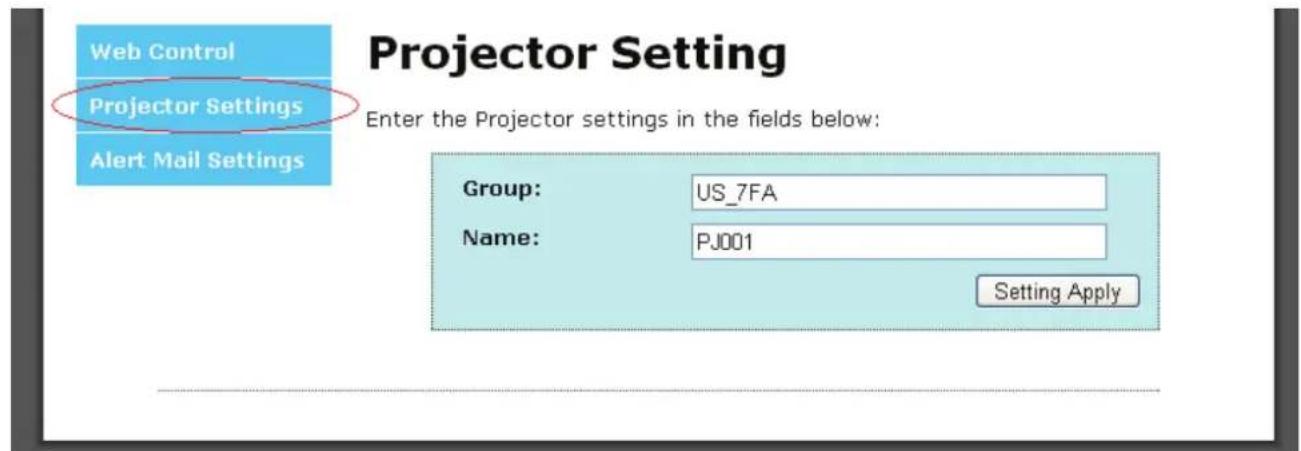

Wie kann ich den Projektor über das Netzwerk steuern?

Schließen Sie das LAN-Kabel an den RJ45-Anschluss an. Rufen Sie im Menü Einrichtung >> Standard >> LAN-Steuerungseinstellungen die IP-Adresse ab. Geben Sie diese in einen Webbrowser ein, um die Web Control-Oberfläche aufzurufen. Dort können Sie Ein/Aus, Quelle, Lautstärke und mehr fernsteuern.

BEDIENUNGSANLEITUNG IN5318 INFOCUS

Diese Publikation, inklusive aller Fotos, Abbildungen und der Software, ist durch internationale Urheberrechtsgesetze geschützt; alle Rechte vorbehalten. Weder diese Anleitung noch die hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden.

© Copyright 2011

Haftungsausschluss

Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Der Hersteller lehnt jegliche Zusicherungen und Gewährleistungen hinsichtlich den hierin enthaltenen Inhalten ab; insbesondere jegliche implizierten Gewährleistungen bezüglich der allgemeinen Gebrauchstauglichkeit oder Eignung zu einem bestimmten Zweck. Der Hersteller behält sich das Recht vor, diese Publikation zu korrigieren und von Zeit zu Zeit Änderungen an deren Inhalten vorzunehmen, ohne sich dabei jedoch zur Benachrichtigung jeglicher Personen über derartige Korrekturen und Änderungen zu verpflichten.

Markenanerkennung

Apple, Macintosh und PowerBook sind Marken oder eingetragene Marken der Apple Computer, Inc. IBM ist eine Marke oder eingetragene Marke der International Business Machines, Inc. Microsoft, PowerPoint und Windows sind Marken oder eingetragene Marken der Microsoft Corporation. Adobe und Acrobat sind Marken oder eingetragene Marken von Adobe Systems Incorporated. DLP®, DLP Link und das DLP-Logo sind eingetragene Marken von Texas Instruments; BrilliantColor™ ist eine Marke von Texas Instruments. InFocus, In Focus und INFOCUS (stilisiert) sind entweder eingetragene Marken oder Marken der InFocus Corporation in den Vereinigten Staaten und anderen Ländern.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DisplayPort ist eine eingetragene Marke der Video Electronics Standards Association, eingetragen in den Vereinigten Staaten und anderen Ländern.

Alle in dieser Bedienungsanleitung verwendeten Produktnamen sind anerkanntes Eigentum ihrer jeweiligen Inhaber.

Wichtige Sicherheitshinweise

Wichtig:

Wir raten Ihnen dringend, sich diesen Abschnitt vor der Inbetriebnahme des Projektors aufmerksam durchzulesen. Diese Sicherheits- und Bedienungshinweise stellen einen langjährigen sicheren Einsatz des Projektors sicher. Bewahren Sie diese Anleitung zum zukünftigen Nachschlagen auf.

Verwendete Symbole

Warnsymbole befinden sich sowohl auf dem Gerät als auch in der Bedienungsanleitung. Sie sollen den Benutzer auf gefährliche Situationen aufmerksam machen.

Wichtige Informationen werden in dieser Bedienungsanleitung folgendermaßen gekennzeichnet.

Hinweis:

Bietet zusätzliche Informationen zum Thema.

Wichtig:

Bietet zusätzliche Informationen, die nicht ignoriert werden sollten.

Achtung:

Warnt Sie vor Situationen, die das Gerät beschädigen können.

Warnung:

Warnt Sie vor Situationen, in denen Geräte-, Umwelt- oder Personenschäden verursacht werden können.

In der gesamten Bedienungsanleitung werden Komponenten und Elemente des Bildschirmmenüs in Fettschrift angezeigt; z. B.: „Drücken Sie zum Öffnen des DISPLAY-Menüs die MENU-Taste auf der Fernbedienung.“

Allgemeine Sicherheitshinweise

Öffnen Sie das Gehäuse nicht. Abgesehen von der Projektionslampe befinden sich keine vom Benutzer reparierbaren Komponenten im Geräteinneren. Bei Reparaturanfragen wenden Sie sich bitte an InFocus: www.infocus.com/support
Befolgen Sie alle Warnhinweise in dieser Bedienungsanleitung und am Gehäuse.
Die Projektionslampe ist extrem hell. Blicken Sie zur Vermeidung von Augenschäden nicht in das Objektiv, wenn die Lampe eingeschaltet ist.
Platzieren Sie das Gerät nicht auf einem instabilen Untergrund, Wagen oder Ständer.
Nutzen Sie das System nicht in der Nähe von Wasser, im direkten Sonnenlicht oder in der Nähe von Wärmequellen.
Platzieren Sie keine schweren Gegenstände (z. B. Bücher oder Taschen) auf dem Gerät.

Achtung:

Verwenden Sie den Projektor nicht in einer staubigen Umgebung.

Wichtig:

Die Belüftungsöffnungen am Projektor ermöglichen eine gute Luftzirkulation zur Kühlung der Projektorlampe. Blockieren Sie die Belüftungsöffnungen nicht.

Hinweis zur Aufstellung des Projektors

Platzieren Sie den Projektor in horizontaler Ausrichtung. Der Winkel des Projektors sollte 15 Grad nicht überschreiten, zudem sollte der Projektor ausschließlich auf einem Tisch aufgestellt oder an der Decke montiert werden; andernfalls kann dies die Betriebslebenszeit der Lampe drastisch verkürzen.

Halten Sie einen Mindestfreiraum von 50 cm rund um die Belüftungsöffnungen ein.

Achten Sie dar auf, dass die Zuluftöffnungen nicht die von den Abluftöffnungen ausgestoßene Luft einsaugen.
Wenn Sie den Projektor an einem eingeschlossenen Standort betreiben, sollte die Umgebungstemperatur innerhalb dieses Einbaus während des Projektorbetriebs den Bereich von 5 bis 35 °C (41–95°F) nicht unter- oder überschreiten; die Zu- und Abluftöffnungen dürfen nicht blockiert werden.
Alle Einbauten müssen zur Sicherstellung einer geeigneten Luftzirkulation, bei der die ausgestoßene Luft nicht wieder in das Gehäuseinnere gezogen wird, einer zertifizierten Wärmeprüfung unterzogen werden; andernfalls kann es auch dann zu einer Abschaltung kommen, wenn die Temperatur im Inneren des Einbaus innerhalb des angegebenen Temerpaturbereichs von 5 bis 35 °C (41–95°F) liegt.

Netzsicherheit

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
  Platzieren Sie nichts auf dem Netzkabel. Verlegen Sie das Netzkabel so, dass niemand darauf treten kann.
  Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen.

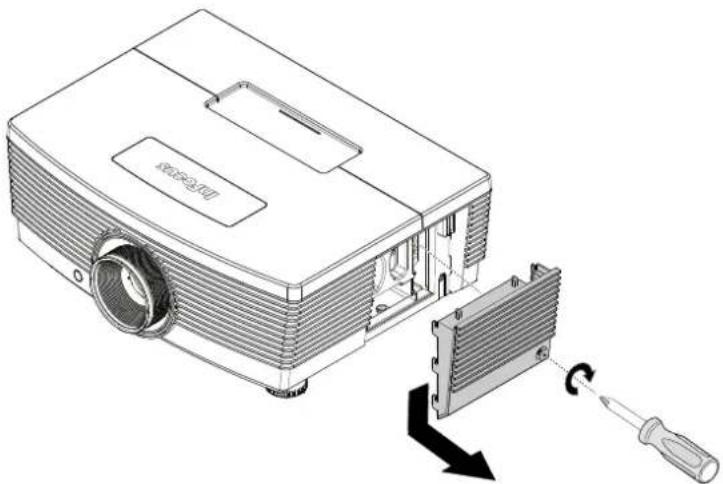

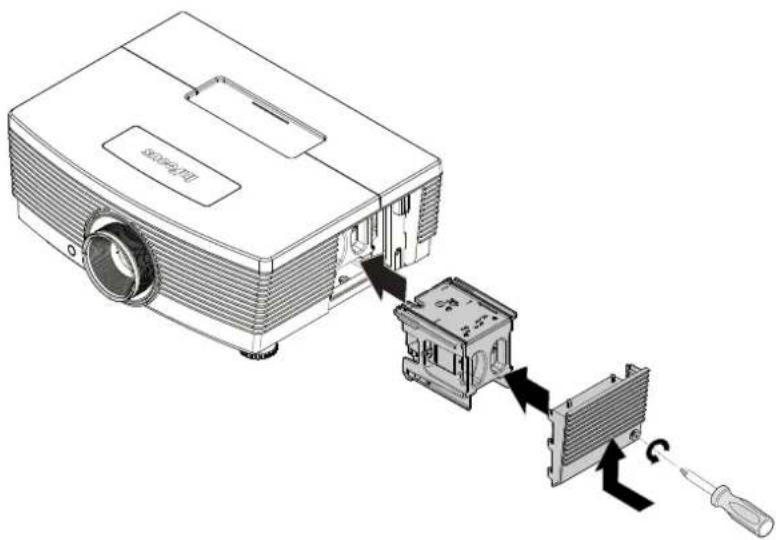

Lampe ersetzen

Bei unsachgemäßer Vorgehensweise kann das Auswechseln der Lampe Gefahren bergen. Detaillierte Anweisungen zu diesem Verfahren finden Sie im Abschnitt Projektionslampe ersetzen auf Seite 39. Bevor Sie die Lampe auswechseln:

Ziehen Sie das Netzkabel.
➢ Lassen Sie die Lampe etwa eine Stunde lang abkühlen.

Projektor reinigen

Ziehen Sie vor dem Reinigen das Netzkabel. Siehe Projektor reinigen auf Seite 42.
➢ Lassen Sie die Lampe etwa eine Stunde lang abkühlen.

Warnhinweise zu Richtlinien

Lesen Sie sich vor der Installation und Benutzung des Projektors die Richtlinienhinweise im Abschnitt Richtlinienkonformität auf Seite 54 durch.

Wichtige Hinweise zum Recycling:

Die Lampe(n) im Inneren dieses Produktes kann/können Quecksilber enthalten. Dieses Produktaltet zudem möglicherweise elektronische Komponenten, die bei unsachgemäßer Entsorgung hren bergen können. Recyceln oder entsorgen Sie dieses Produkt entsprechend Ihren lokalen, halen oder nationalen Vorschriften. Weitere Informationen erhalten Sie von der Electronic Industries ce unter www.eiae.org Spezifische Informationen zur Entsorgung der Lampen finden Sie unter lamprecycle.org.

Symbolerklärungen

Entsorgung: Entsorgen Sie elektrische und elektronische Altgeräte nicht mit dem Hausmüll oder über die städtische Müllabfuhr. Verwenden Sie in EU-Ländern separate Recycling-Sammeldienste.

Über diese Bedienungsanleitung

Diese Anleitung dient Endverbrauchern und beschreibt die Installation und Bedienung des DLP-Projektors. Sofern möglich, befinden sich zugehörige Informationen - wie Bilder und deren Beschreibungen - auf derselben Seite. Dieses druckfreundliche Format ist praktisch und hilft gleichzeitig, Papier zu sparen und damit die Umwelt zu schonen. Es wird empfohlen, nur die benötigten Abschnitte auszudrucken. Wir empfehlen Ihnen, nur die für Sie notwendigen Abschnitte auszudrucken.

Inhaltsverzeichnis

ERSTE SCHRITTE .... 1

LIEFERUMFANG 1

ÜBERSICHT ÜBER DIE KOMPONENTEN DES PROJEKTORS 2

Ansicht seitlich von vorne....2

Ansicht von oben – OSD-Tasten 3

Ansicht von hinten....4

Ansicht von unten....6

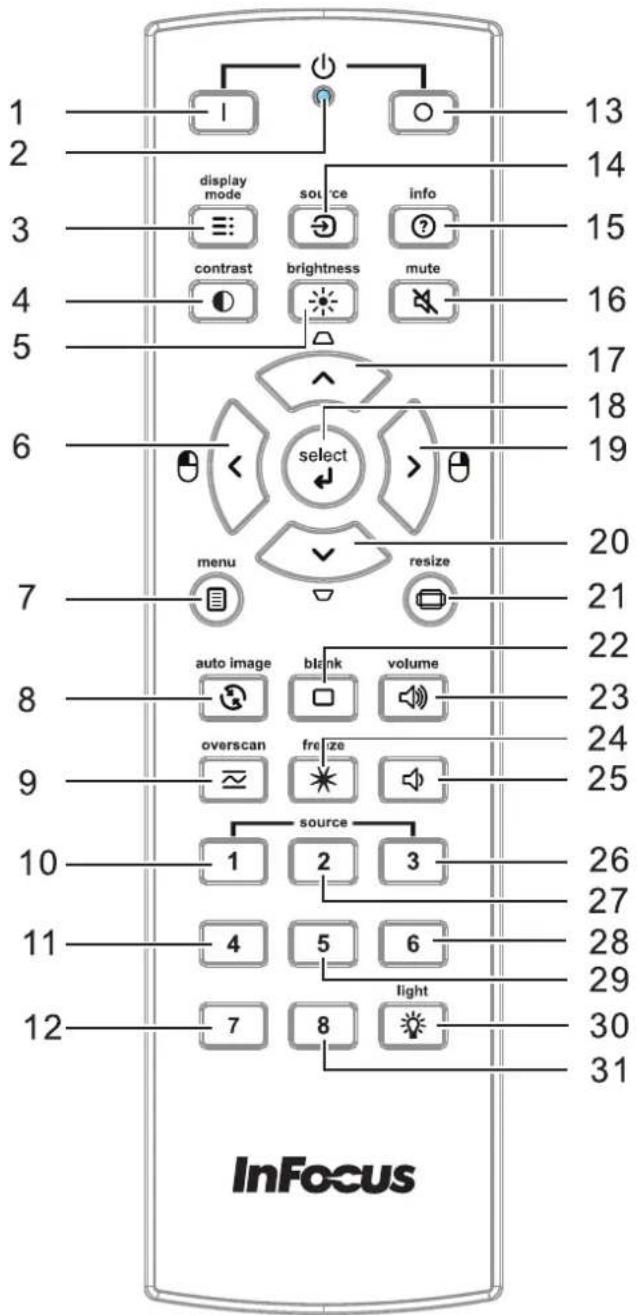

AUFBAU DER FERNBEDIENUNG....7

EINRICHTUNG UND BEDIENUNG....9

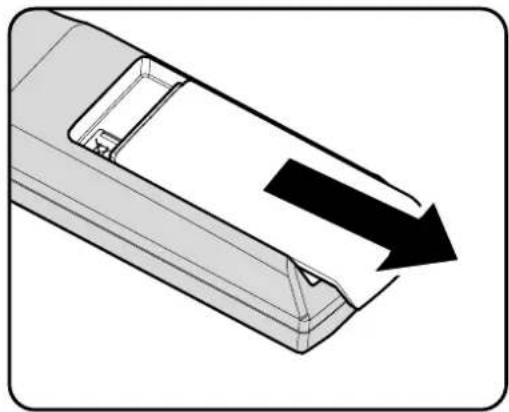

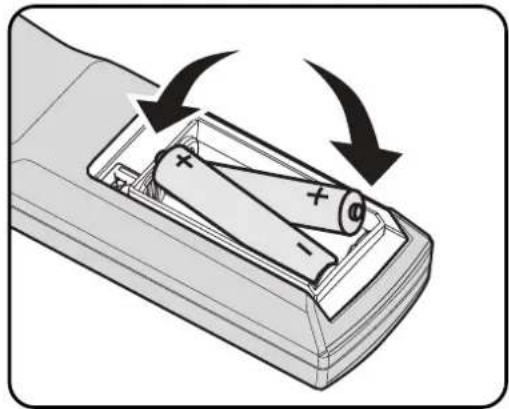

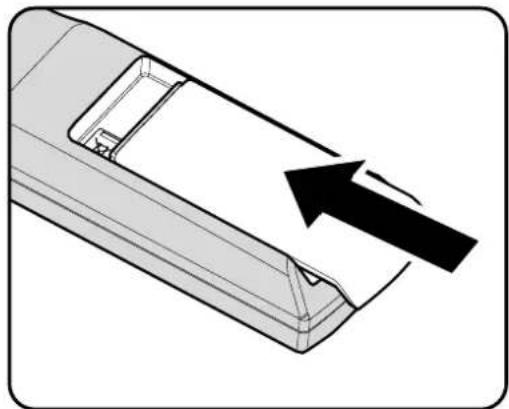

BATTERIEN IN DIE FERNBEDIENUNG EINLEGEN....9

OPTIONALES OBJEKTIV INSTALLIEREN ODER ENTFERNEN 10

Objektiv aus dem Projektor entfernen.... 10

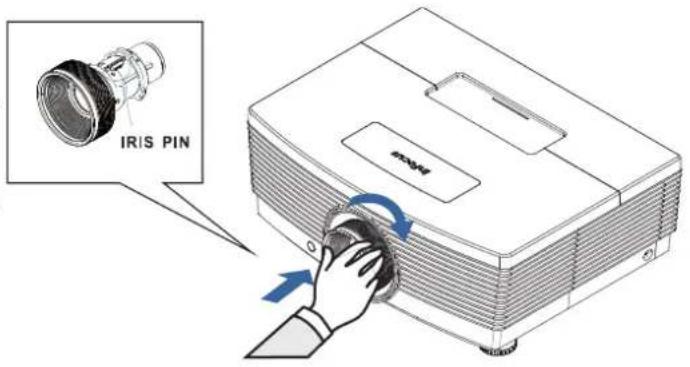

Neues Objektiv installieren....11

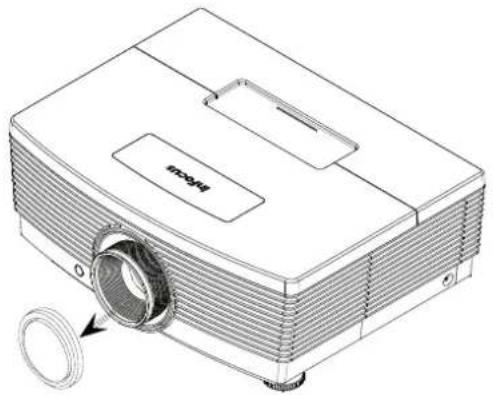

PROJEKTOR EINSCHALTEN UND HERUNTERFAHREN 12

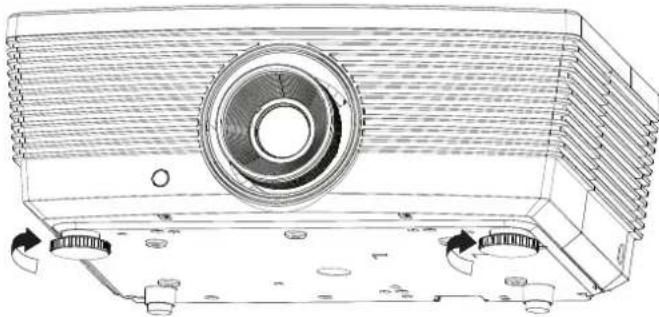

PROJEKTORPOSITION ANPASSEN 14

POSITION DES PROJEKTIONSBILDES PER VERSATZ ANPASSEN....15

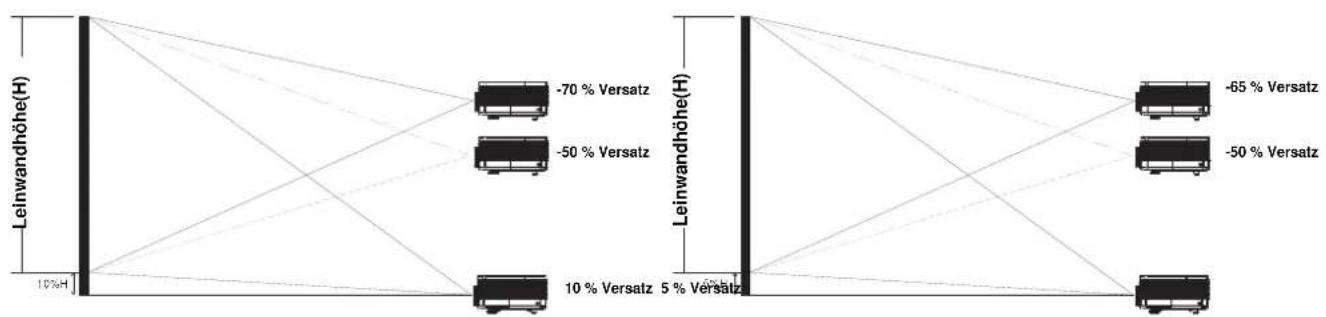

Vertikale Bildposition anpassen....15

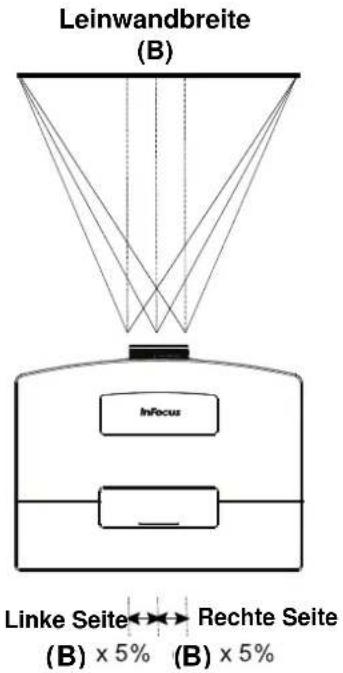

Horizontale Bildposition anpassen.... 16

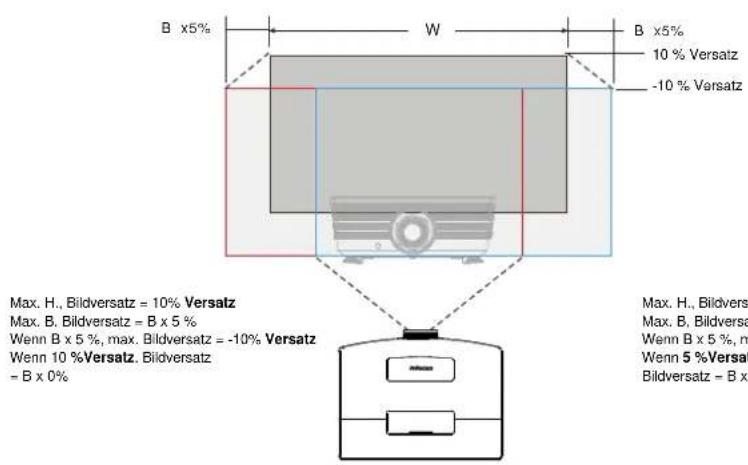

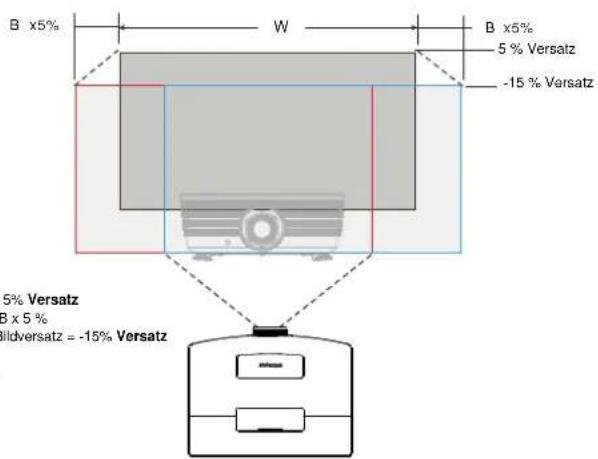

Abbildung zum Versatzbereich.... 16

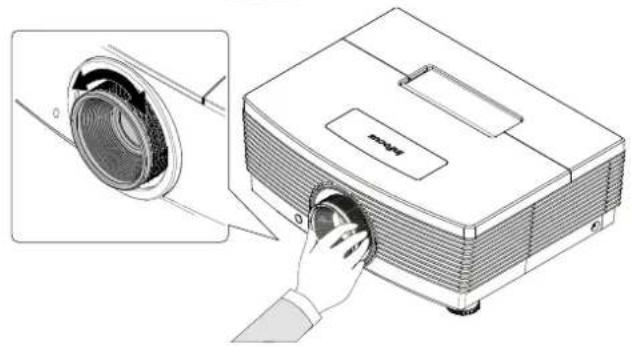

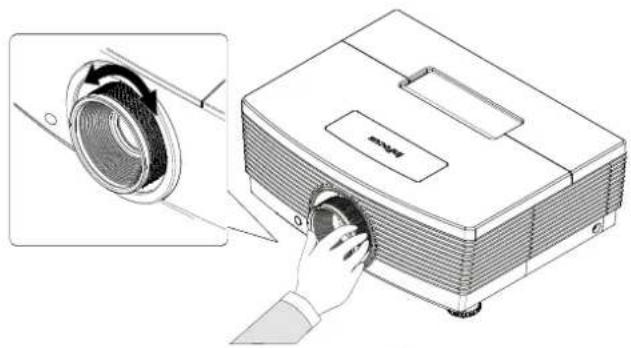

ZOOMFAKTOR, FOKUS UND TRAPEZKORREKTUR ANPASSEN.... 17

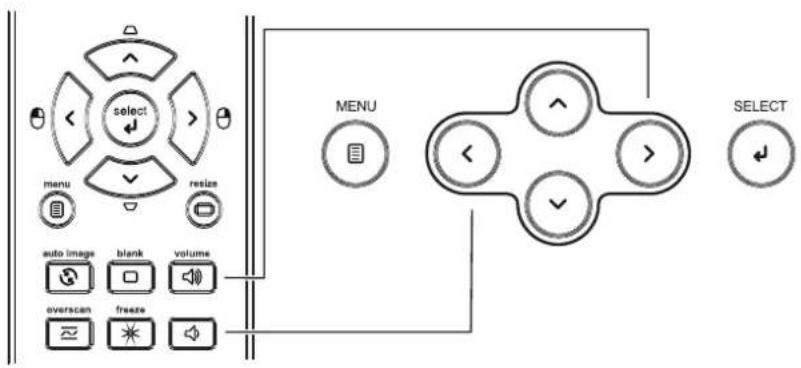

LAUTSTÄRKE ANPASSEN....18

EINSTELLUNGEN DES BILDSCHIRMMENÜS (OSD)....19

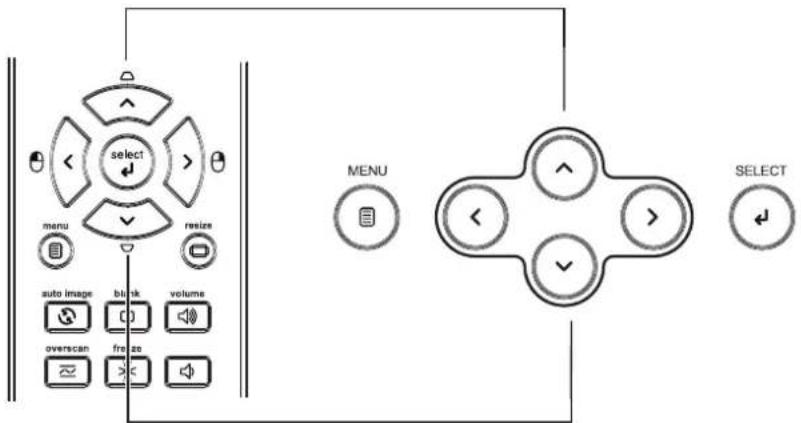

BEDIENELEMENTE DES BILDSCHIRMMENÜS....19

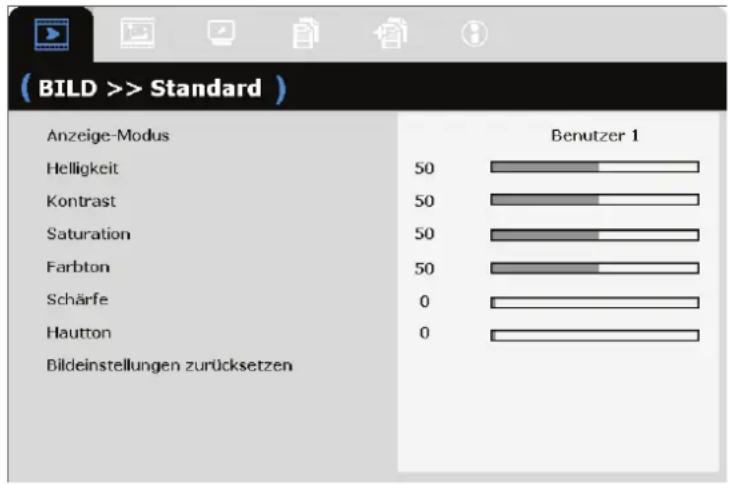

Durch das Bildschirmmenü navigieren....19

OSD-SPRACHE EINSTELLEN 20

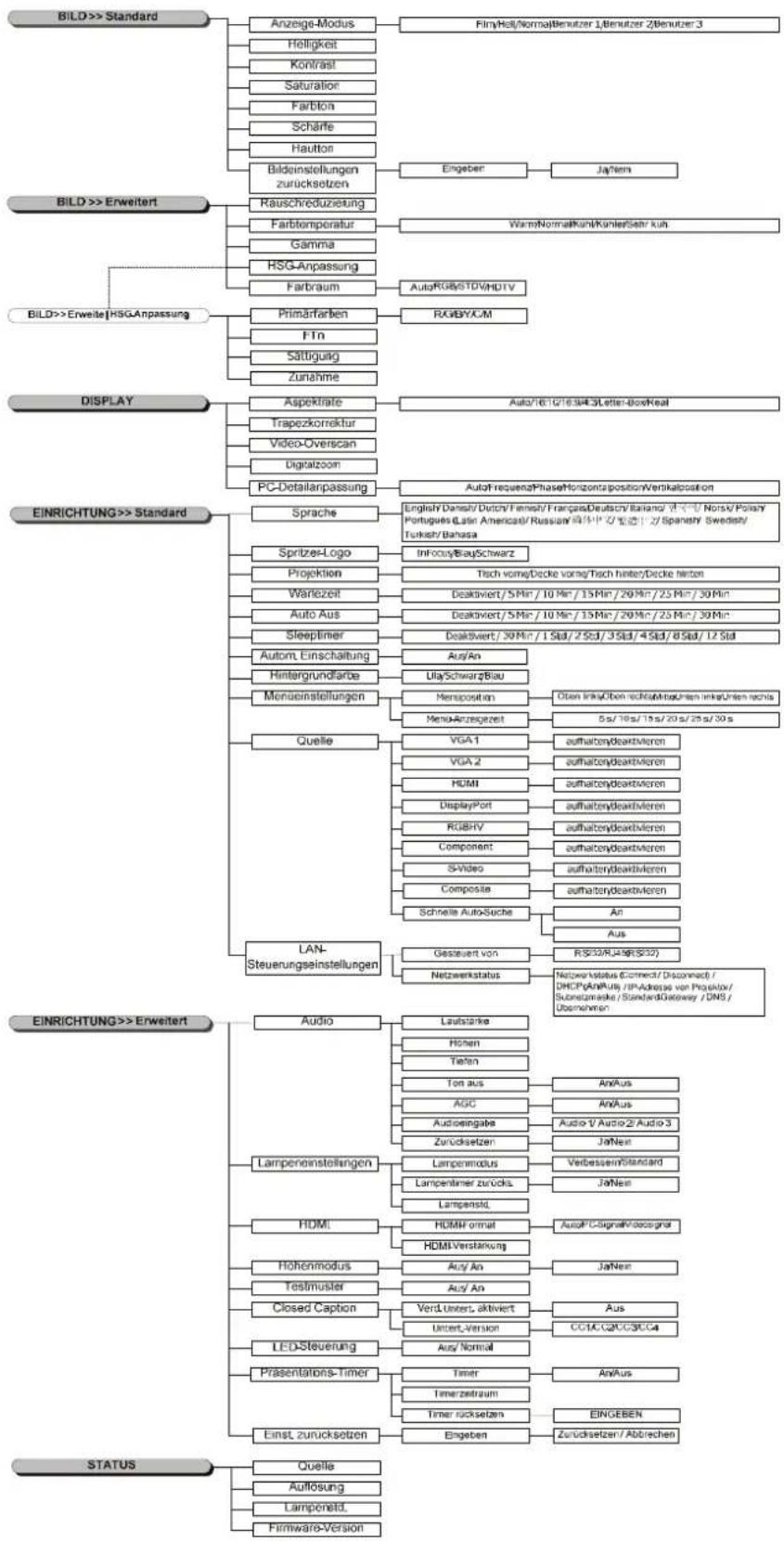

ÜBERSICHT ÜBER DAS BILDSCHIRMMENU 21

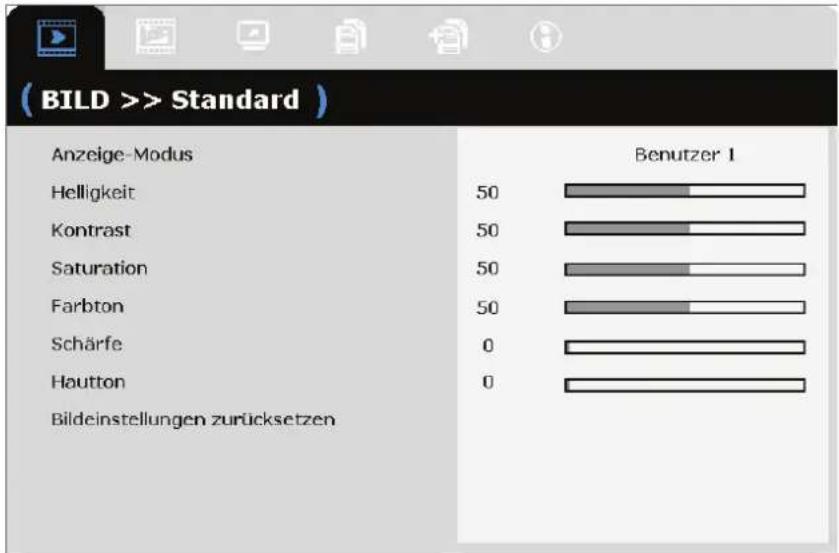

MENÜ BILD>>STANDARD 22

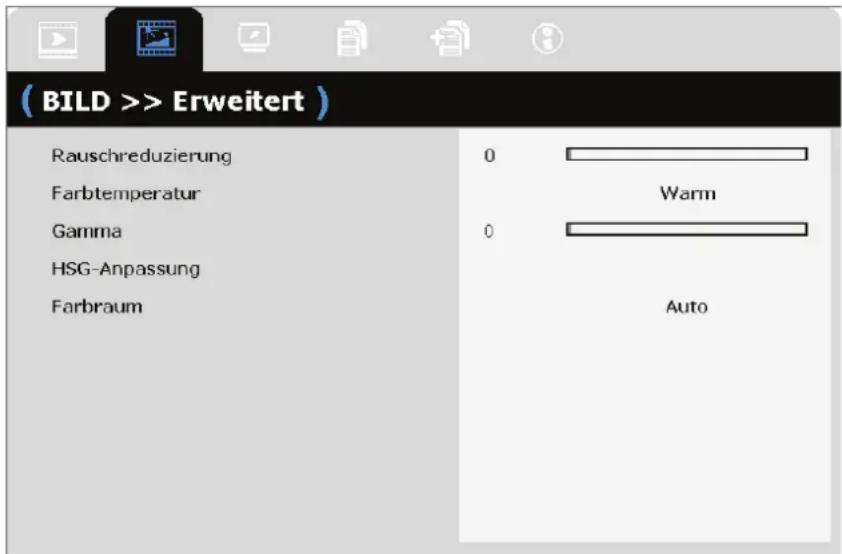

MENÜ BILD>>ERWEITERT 23

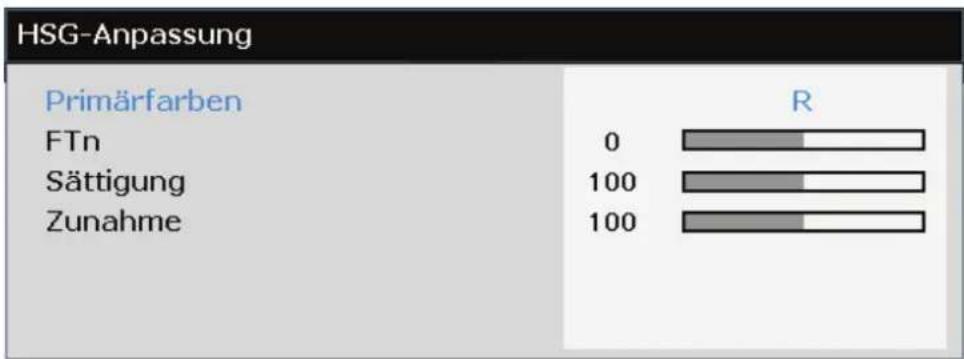

HSG-Anpassung....24

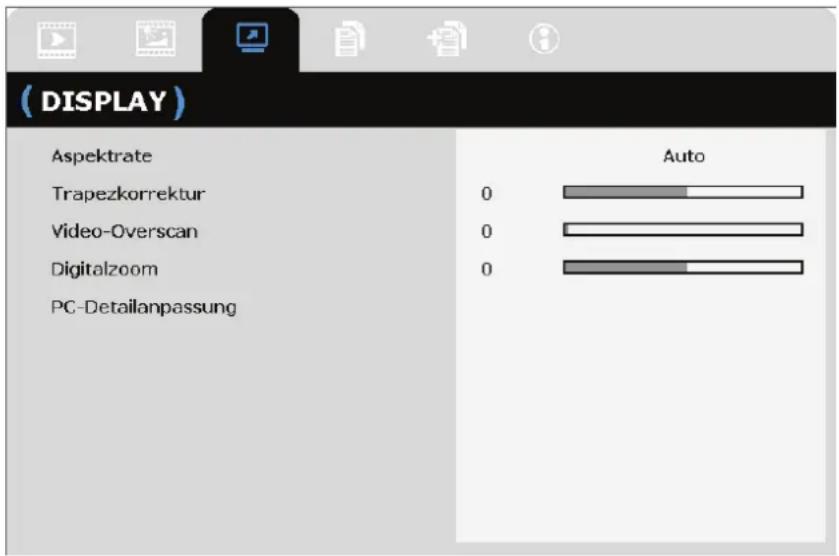

DISPLAY-MENÜ 25

PC-Detailanpassung 26

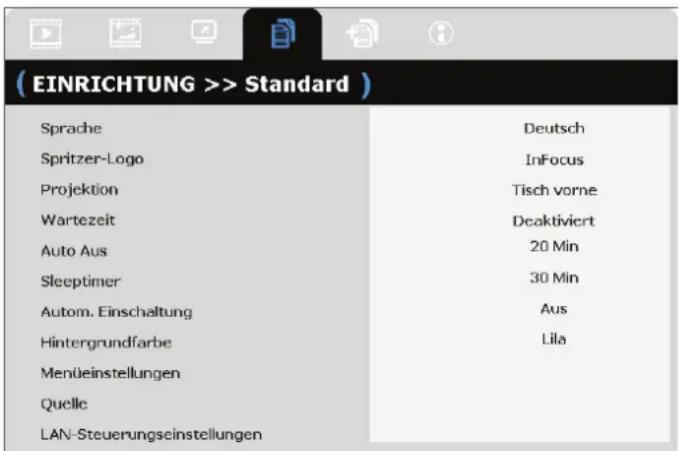

MENÜ EINRICHTUNG>>STANDARD 27

Menüeinstellungen....28

Quelle 29

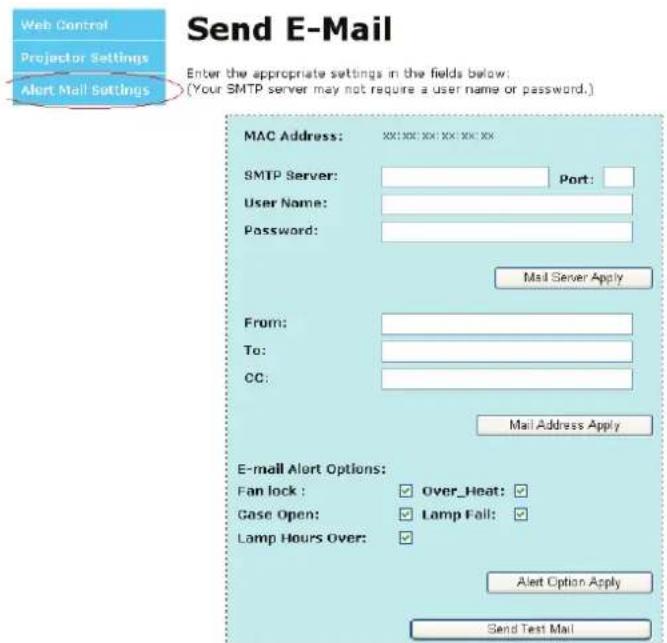

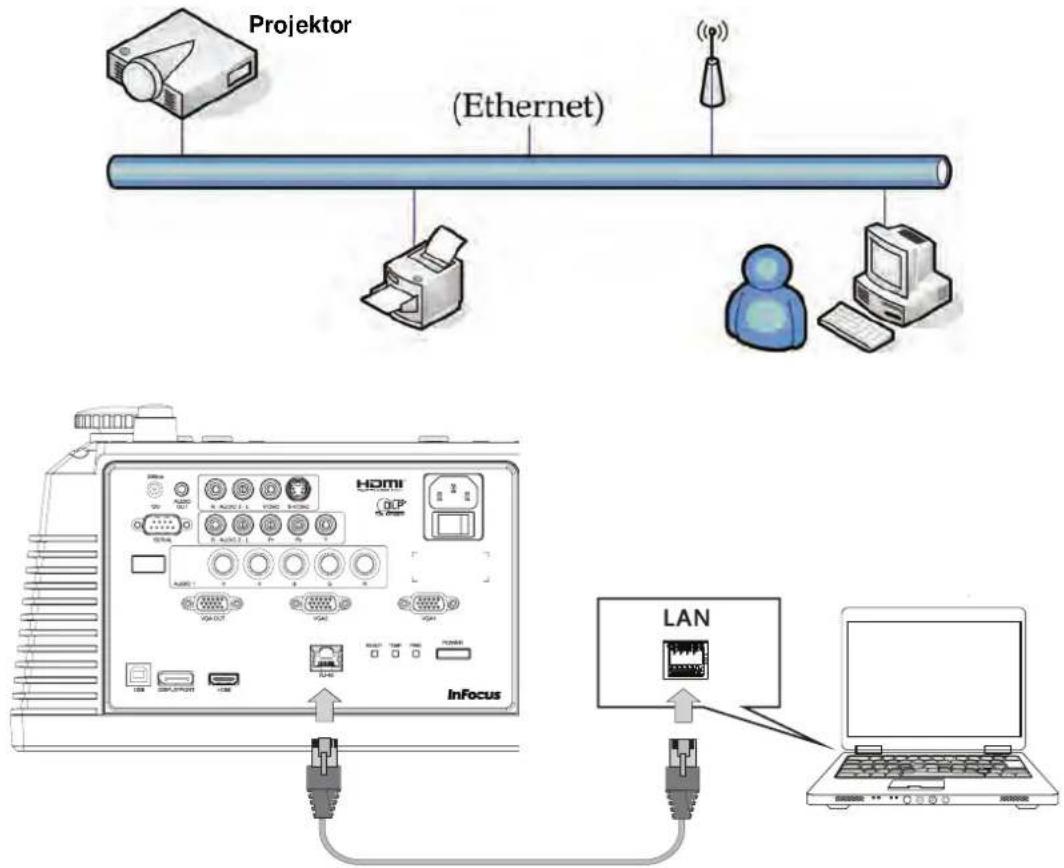

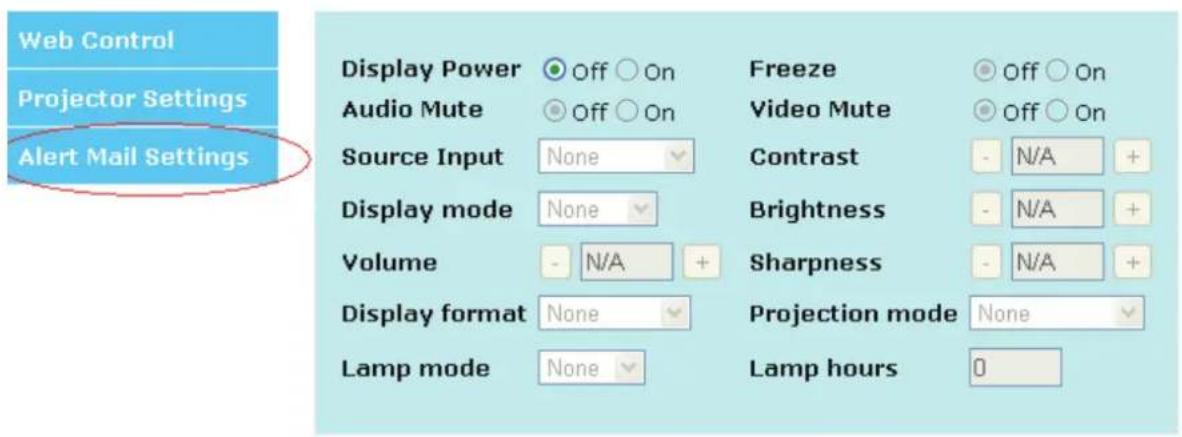

LAN-Steuerungseinstellungen.... 30

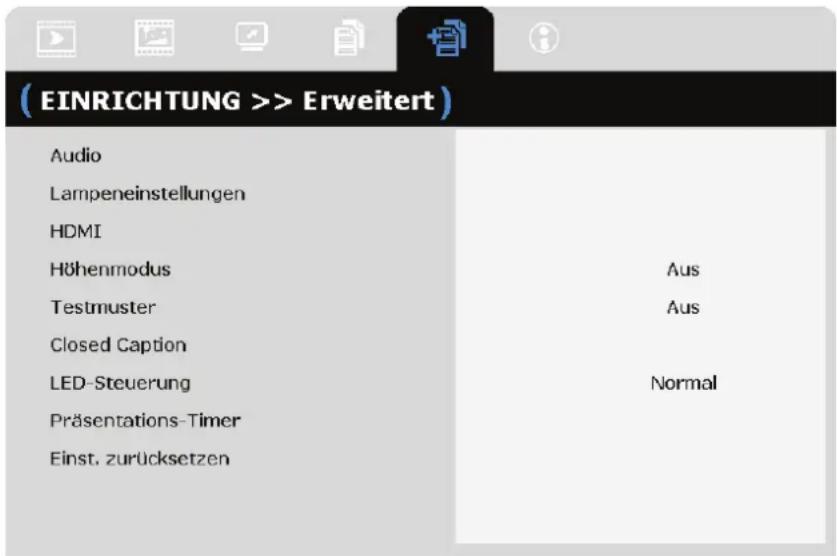

MENÜ EINRICHTUNG>>ERWEITERT 34

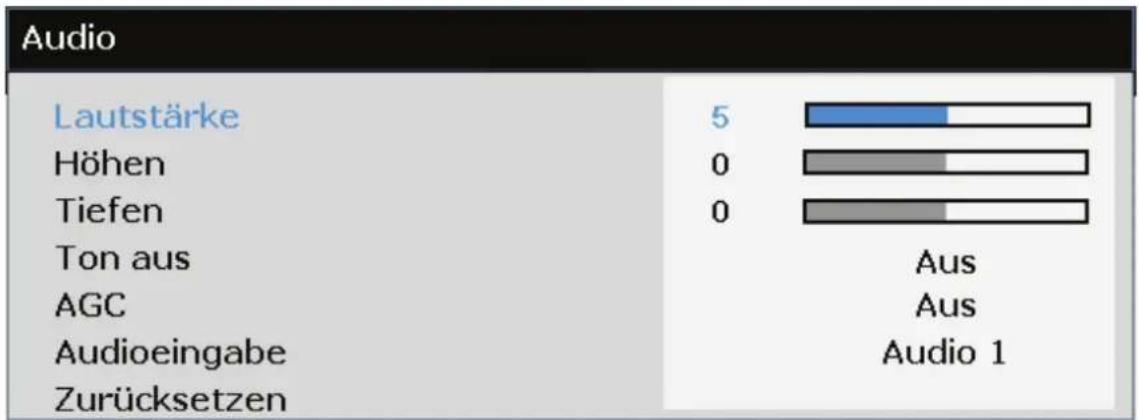

Audio 35

Lampeneinstellungen....36

HDMI 36

Closed Caption 37

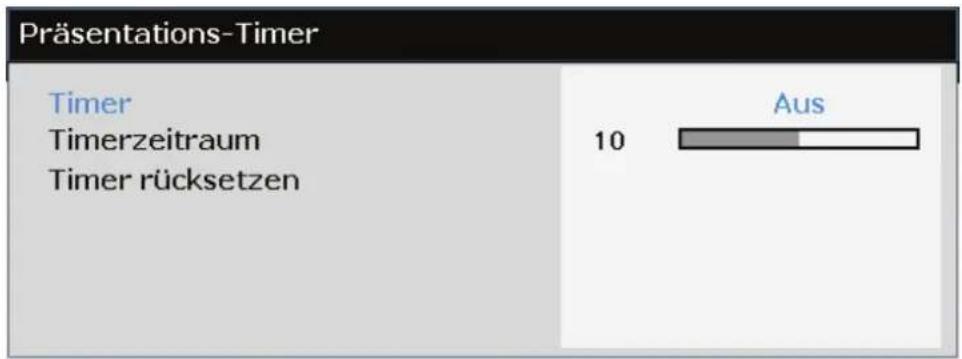

Präsentations-Timer 37

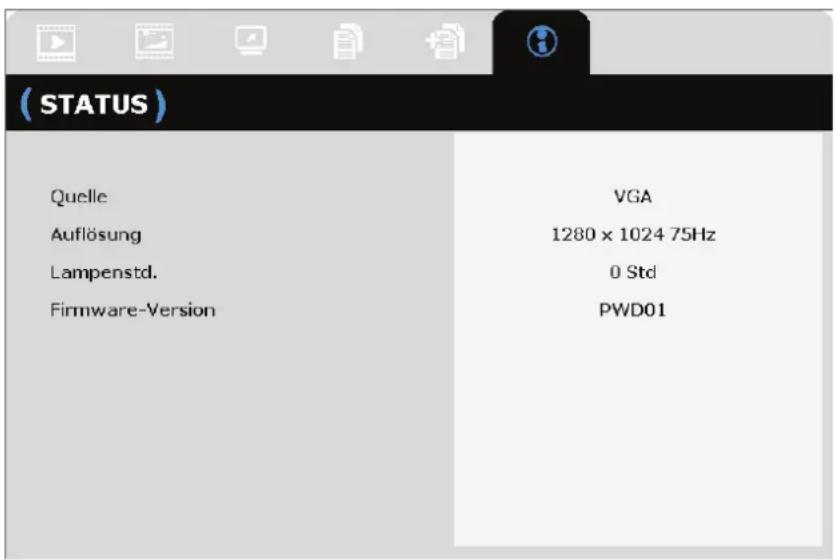

MENÜ STATUS 38

WARTUNG UND SICHERHEIT....39

PROJEKTIONSLAMPE ERSETZEN 39

PROJEKTOR REINIGEN 42

Objektiv reinigen....42

Gehäuse reinigen 42

PROBLEMLÖSUNG 43

HÄUFIGE PROBLEME UND IHRE LÖSUNGEN 43

TIPPS ZUR PROBLEMLÖSUNG 43

LED-FEHLERMELDUNGEN....44

BILDPROBLEME 44

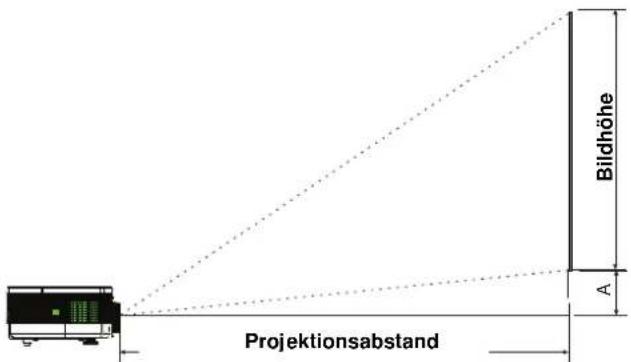

Tabelle mit Projektionsabstand und Größe 49

PROJEKTIONSABSTAND VS. PROJEKTIONSGRÖBE (WUXGA) 50

Tabelle mit Projektionsabstand und Größe 50

TAKTMODUS-TABELLE 51

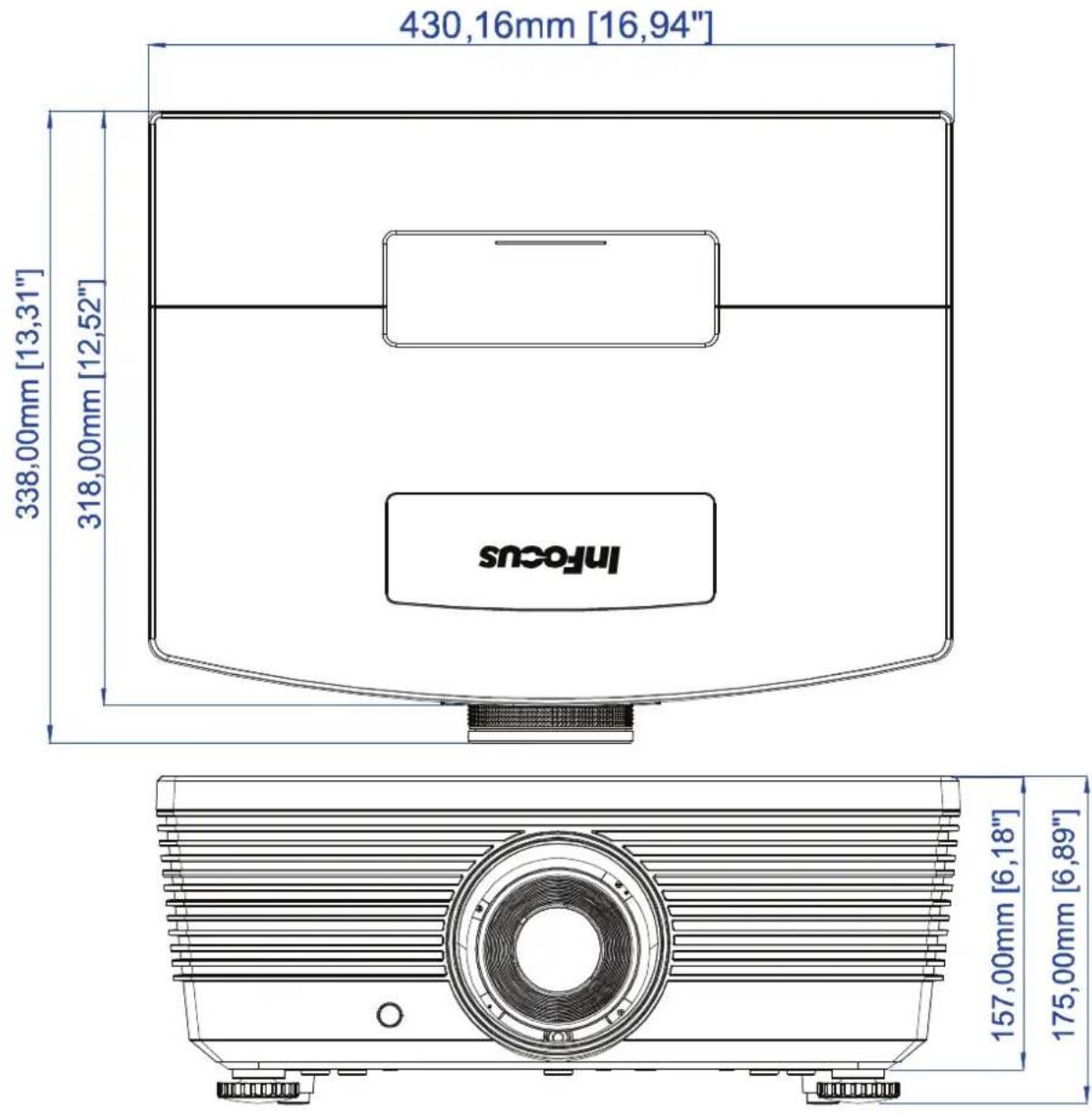

PROJEKTORABMESSUNGEN 53

RICHTLINIENKONFORMITÄT 54

FCC-HINWEIS 54

KANADA 54

WEEE 54

SICHERHEITSZERTIFIZIERUNGEN....54

ERSTE SCHRITTE

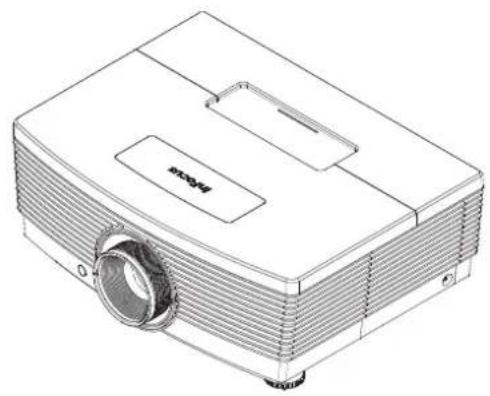

Lieferumfang

Packen Sie den Projektor vorsichtig aus und prüfen Sie, ob folgende Komponenten enthalten sind:

FERNBEDIENUNG (BATTERIEN NICHT MITGELIEFERT)

CD-ROM (DIESE BEDIENUNGSANLEITUNG)

ETZKAUGUSTRIERUNGSKARTE

SICHERHEITSHEFT

SCHNELLSTARTANLEITUNG

GARANTIEHEFT

Wenden Sie sich umgehend an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte bzw. das Gerät nicht funktioniert. Wir empfehlen Ihnen, die Originalverpackung aufzubewahren, falls Sie das Gerät einmal zu Reparaturzwecken einsenden müssen.

Übersicht über die Komponenten des Projektors

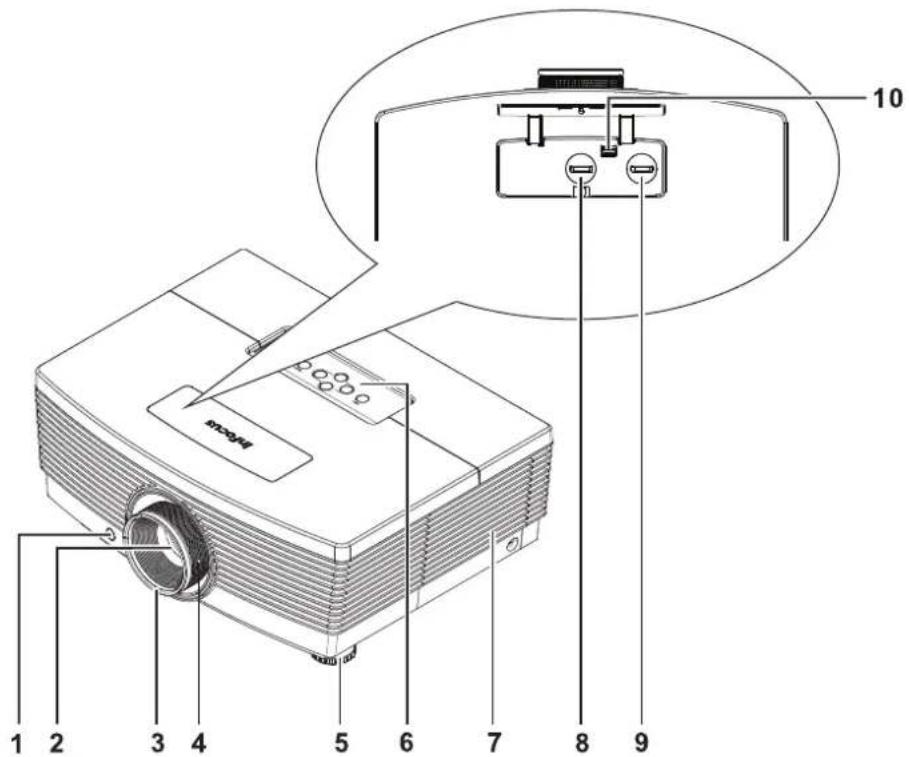

Ansicht seitlich von vorne

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	IR-Empfänger	Empfängt die IR-Signale von der Fernbedienung	7
2.	Objektiv	Projektionsobjektiv
3.	Fokusring Zum Scharfstellen des projizierten Bildes		17
4.	Zoomring Zum Vergrößern des projizierten Bildes

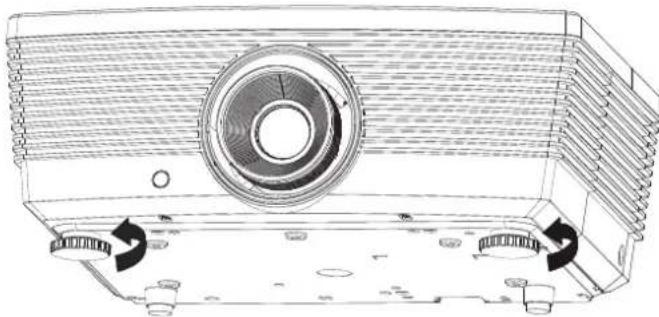

5.	Höhenverstellbarer Fuß Zur Anpassung der Projektorhöhe		14
6.	Funktionstasten Siehe Ansicht von oben — OSD-Tasten.		3
7.	Lampenfachabdeckung	Entfernen Sie die Abdeckung zum Auswechseln der Lampe	39

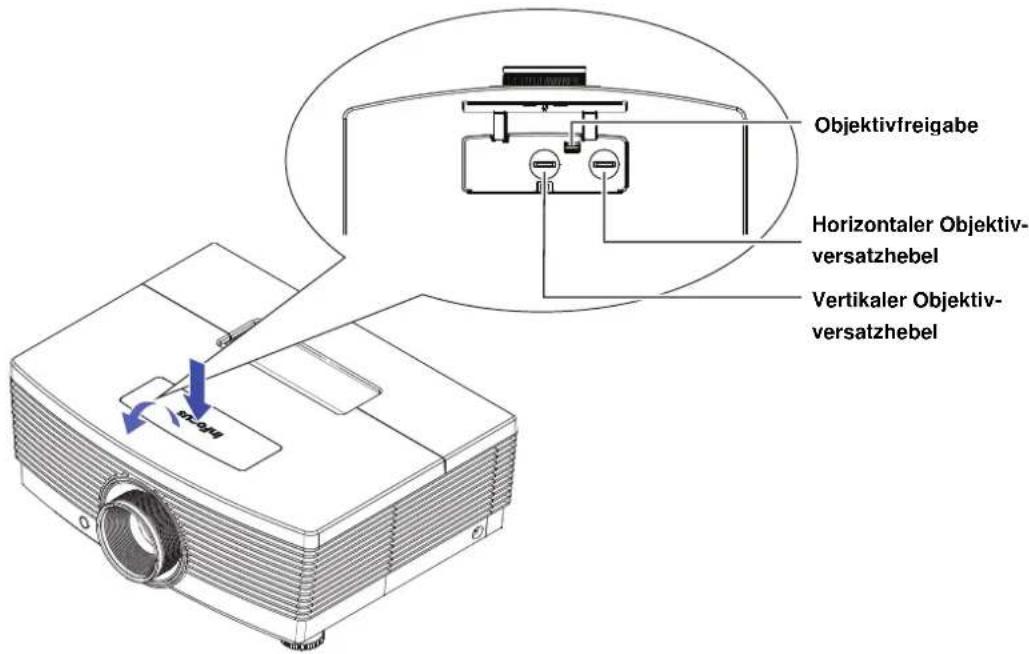

8.	Vertikaler Objektivversatz Zur Anpassung der vertikalen Bildposition		15
9.	Horizontaler Objektivversatz	Zur Anpassung der horizontalen Bildposition	16

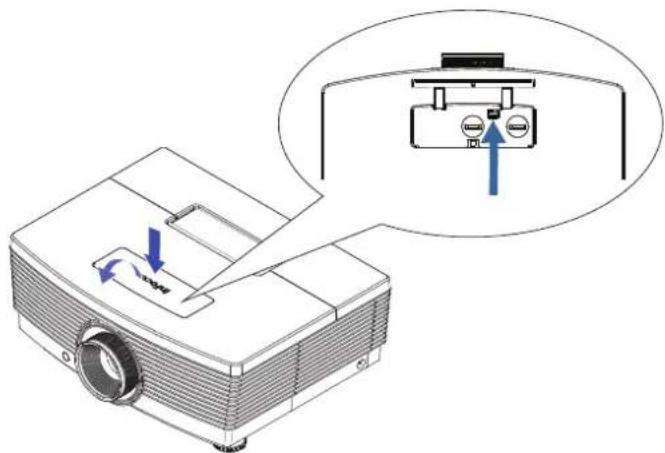

10.	Objektivfreigabeschalter	Betätigen Sie vor dem Entfernen des Objektivs den Freigabeschalter	10

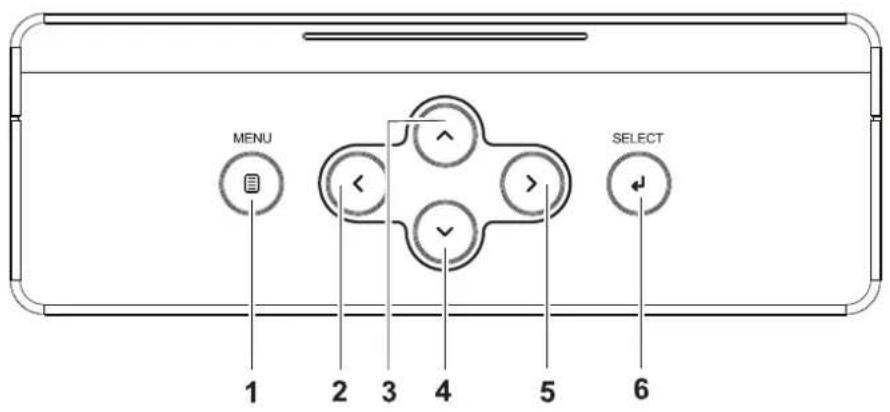

Ansicht von oben – OSD-Tasten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	Menü Zum Ein- und Ausblenden der Bildschirmmenüs		19
2.	◀ (Linkspfeil)	Zur OSD-Navigation und ÄnderungEinstellungenSchnellmenü – zur Lautstärkeregelung
3.	▲ (Aufwärtspfeil)	Zur OSD-NavigationSchnellmenü – zur Trapezkorrektur
4.	▼ (Abwärtspfeil)	Zur OSD-NavigationSchnellmenü – zur Trapezkorrektur
5.	▶ (Rechtspfeil)	Zur OSD-Navigation und ÄnderungEinstellungenSchnellmenü – zur Lautstärkeregelung
6.	Auswahl	Zum Aufrufen bzw. Bestätigen hervorgehobener OSD-Menüelemente

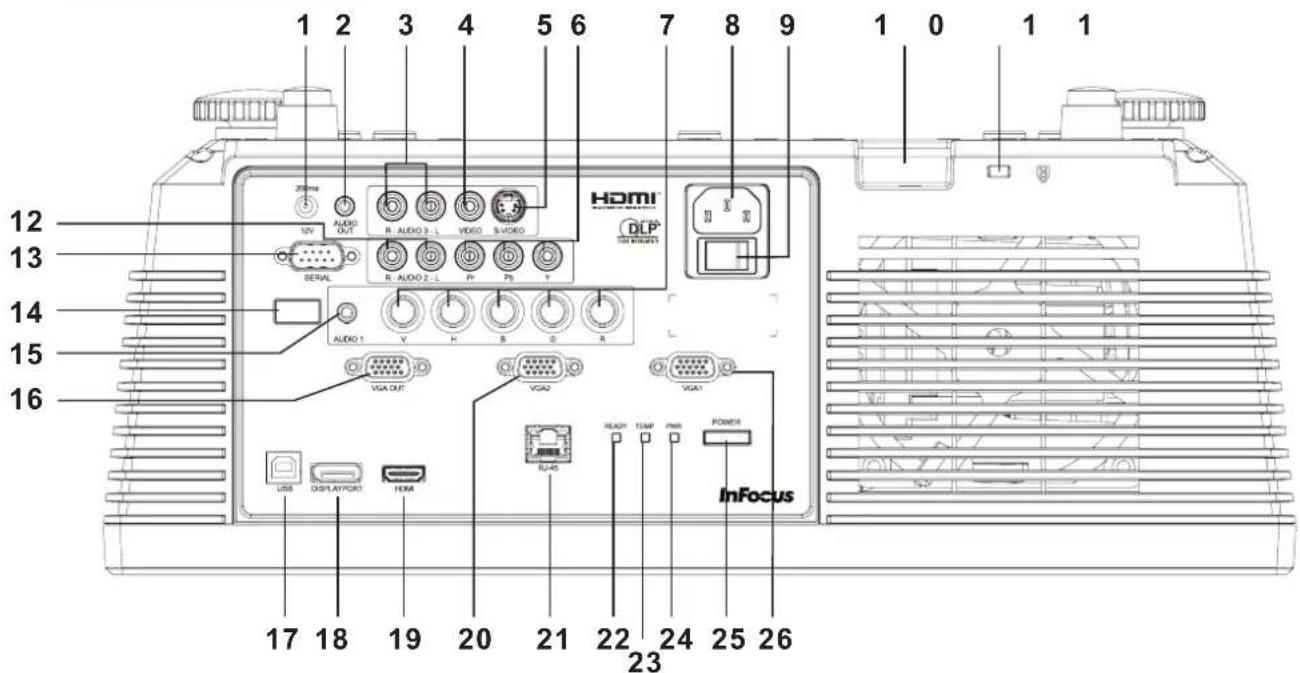

Ansicht von hinten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	12 VDC-Auslöser Hier schließen Sie eine 12 V-Leinwand an (max. 200 mA)
2.	Audioausgang Hier schließen Sie das Audiokabel eines externen Lautsprechersystems an
3.	AUDIO3 (L und R) Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
4.	VIDEO Hier schließen Sie das COMPOSITE-KABEL eines Videogerätes an
5.	S-VIDEO Hier schließen Sie das S-VIDEO-KABEL eines Videogerätes an
6.	YPbPr	Hier schließen Sie das Component-Kabel eines Component Video-fähigen Gerätes an
7.	BNC Hier schließen Sie die BNC-Kabel eines Computers oder Videogerätes an
8.	Wechselstromeingang Hier schließen Sie das NETZKABEL AN		12
9.	Ein-/Ausschalter	De-/Aktiviert die Stromversorgung des Projektors
10.	Öffnung für Sicherheitskabel	Befestigen Sie bei der Deckenmontage ein Sicherheitskabel an dieser Öffnung
11.	Sicherheitsschloss	Verbinden Sie ein Sicherheitsschlosssystem mit dem Projektor; verbinden Sie dieses mit einem festen Gegenstand
12.	AUDIO 2 (L und R)	Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
13.	Seriell	Hier schließen Sie ein (seriesles) RS-232-Kabel zur Befehlssteuerung an
14.	IR-Empfänger	Empfängt IR-Signale von der Fernbedienung	7
15.	AUDIO 1	Hier schließen Sie das Audiokabel eines Eingangsgerätes an
16.	VGA-Ausgang	Hier stellen Sie über das RGB-Kabel eine Verbindung zu einem Bildschirm her (Durchschleifen nur über VGA1)
17.	USB	Hier schließen Sie das USB-KABEL eines Computers an (zur Steuerung von Diaschauen mit Hilfe der Projektorfernbedienung)
18.	DISPLAYPORT	Hier stellen Sie per DisplayPort-Kabel eine Verbindung zu einer DisplayPort-Quelle her
19.	HDMI Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
20.	VGA2	Hier schließen Sie das RGB-Kabel eines Computers oder Videogerätes an
21.	RJ45 Hier schließen Sie ein LAN-Kabel zur Netzwerkverbindung an
22.	Bereit-LED	Leuchtet rot Normalbetrieb		44
		Blinkt rot Lampe nicht bereit
23.	Temperatur-LED	Leuchtet	rot Überhitzung
24.	Betriebs-LED	Leuchtet rot Bereitschaft
		Leuchtet grün	Normalbetrieb
		Blinkt grün oder rot	LED-Fehlermeldungen

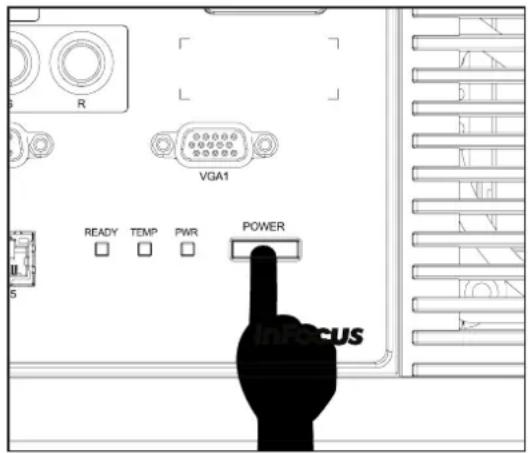

25.	POWER-Taste	Zum Ein-/Ausschalten des Projektors (Sie müssen zuerst den Netzschalter betätigen).		12
26.	VGA1	Hier schließen Sie das RGB-Kabel eines Computers oder Videogerätes an

Hinweis:

Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer besseren Bildqualität der Reihe nach die Nutzung von HDMI, Component, S-Video und schließlich Composite.

Warnung:

Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des Projektors und alle angeschlossenen Geräte.

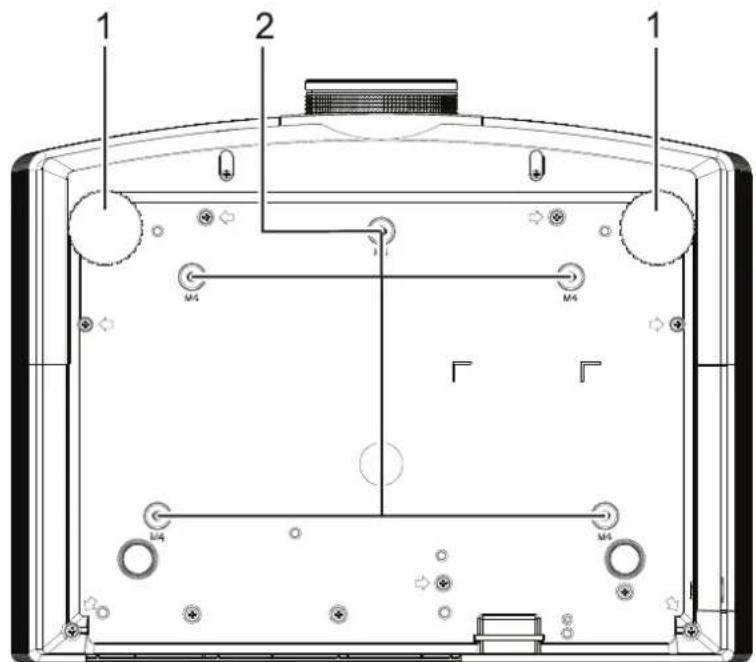

Ansicht von unten

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	Höhenverstellbare Füße	Heben Sie das Gerät an und drehen die Füße zur Änderung und Feineinstellung der Projektorwinkels.	14
2.	Löcher der Deckenhalterung	Ausschließlich mit InFocus-Deckenmontagesystemen verwenden (Produktnummer: PRJ-MNT-UNIV). Wenden Sie sich an Ihren InFocus-Händler oder besuchen Siewww.infocusstore.com

Hinweis:

Verwenden Sie bei der Installation ausschließlich UL-gelistete Deckenhalterungen. Verwenden Sie zur Deckenmontage zugelassene Montagehardware und M4-Schrauben mit einer maximalen Schraubentiefe von 6 mm. Die Konstruktion der Deckenmontage muss eine geeignete Form und Stabilität aufweisen. Die Lastkapazität der Deckenmontage muss das Gewicht des installierten Gerätes überschreiten; als zusätzliche Sicherheitsmaßnahme sollte es über einen Zeitraum von 60 Sekunden das Dreifache des Gewichts dieses Produktes aushalten können.

Aufbau der Fernbedienung

Wichtig:

1. Verwenden Sie den Projektor nicht bei hellem Fluoreszenzlicht. Bestimmte hochfrequenzte Fluoreszenzleuchten können die Funktion der Fernbedienung beeinträchtigen.
2. Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor befinden. Sollte sich ein Hindernis zwischen Fernbedienung und Projektor befinden, können Sie das Signal über bestimmte reflektierende Oberflächen (z. B. Projektorleinwände) weiterleiten.
3. Die Tasten am Projektor haben dieselben Funktionen wie die entsprechenden Tasten auf der Fernbedienung. Diese Bedienungsanleitung beschreibt die Funktionen anhand der Fernbedienung.

NR.	KOMPONENTE	BESCHREIBUNG	SIEHE SEITE:
1.	Ein-Taste Einschalten des Projektors		12
2.	LED-Anzeige Leuchtet bei Betätigung der Fernbedienungstasten
3.	Anzeige-Modus	Auswahl eines geeigneten auf verschiedene Einsatzumgebungen voreingestellten Modus
4.	Kontrast	Einblenden des Kontrastreglers; passen Sie die Einstellung mit der Links-/Rechtstaste an
5.	Helligkeit	Einblenden des Helligkeitsreglers; passen Sie die Einstellung mit der Links-/Rechtstaste an
6.	Linkspfeil	Bei eingeblendetem OSD dient diese Taste der Linksnavigation. Wenn der Projektor per USB mit einem PC verbunden ist, wird mit dieser Taste das vorherige Dia aufgerufen	19
7.	Menü Einblenden des OSD-Menüs
8.	Auto. Bild Erneute Synchronisierung des PC-Bildes
9.	Overscan	Anpassen des Overscans
10.	Quelle-1	VGA 1
11.	Quelle-4	DISPLAYPORT
12.	Quelle-7	S-Video
13.	Aus-Taste	Ausschalten des Projektors	13
14.	Quelle Einblenden des Quellenmenüs
15.	info Anzeige der Projektorinformationen
16.	Ton aus Deaktivieren der Audioausgabe
17.	Aufwärtspfeil / Trapezkorrektur +	Bei eingeblendetem OSD dient diese Taste der Aufwärtsnavigation. Außerhalb des OSD passen Sie hiermit die Trapezkorrektur an	19
18.	Auswahl Aufrufen und Bestätigen von OSD-Einstellungen
19.	Rechtspfeil	Bei eingeblendetem OSD dient diese Taste der Rechtsnavigation. Wenn der Projektor per USB mit einem PC verbunden ist, wird mit dieser Taste das nächste Dia aufgerufen
20.	Abwärtspfeil / Trapezkorrektur -	Bei eingeblendetem OSD dient diese Taste der Abwärtsnavigation. Außerhalb des OSD passen Sie hiermit die Trapezkorrektur an
21.	Größe ändern Ändern des Bildseitenverhältnisses
22.	Leere Anzeige	Anzeige eines leeren Bildschirms
23.	Lautstärke +	Erhöhen der Lautstärke
24.	Standbild	Anhalten des Videos
25.	Lautstärke -	Verringern der Lautstärke
26.	Quelle-3	HDMI
27.	Quelle-2	VGA 2
28.	Quelle-6	Component
29.	Quelle-5	RGBHV
30.	Licht	De-/Aktiviert die Hintergrundbeleuchtung der Fernbedienung
31.	Quelle-8	Composite

EINRICHTUNG UND BEDIENUNG

Batterien in die Fernbedienung einlegen

1. Entfernen Sie die Abdeckung des Batteriefachs, indem Sie diese in Pfeilrichtung schieben.

1. Legen Sie Batterien (nicht mitgeliefert) wie in der Abbildung gezeigt ein.

1. Bringen Sie die Abdeckung wieder an.

1. Verwenden Sie ausschließlich AA-Batterien (wir raten zum Einsatz von Alkali-Batterien).
2. Entsorgen Sie verbrauchte Batterien entsprechend Ihrer örtlichen Richtlinien.
3. Entfernen Sie die Batterien, wenn Sie den Projektor über einen längeren Zeitraum nicht verwenden.
4. Kombinieren Sie nicht alte und neue Batterien; kombinieren Sie keine unterschiedlichen Batterietypen.

Optionales Objektiv installieren oder entfernen

Achtung:

• Schütteln Sie den Projektor und die Objektivkomponenten nicht, setzen Sie sie keinem übermäßigen Druck aus; diese Komponenten enthalten Präzisionsbauteile.
• Denken Sie vor dem Entfernen oder Installieren des Objektivs daran, den Projektor auszuschalten und zu warten, bis sich die Belüftung ausschaltet; deaktivieren Sie dann den Netzschalter.
• Berühren Sie beim Entfernen oder Installieren des Objektivs nicht die Objektivoberfläche.
• Halten Sie Fingerabdrücke, Staub und Öl von der Objektivoberfläche fern.
• Verkratzen Sie die Objektivoberfläche nicht.
• Arbeiten Sie auf einer ebenen Oberfläche; legen Sie zur Vermeidung von Kratzern ein weiches Tuch unter.
• Wenn Sie das Objektiv über einen längeren Zeitraum entfernen, bringen Sie zum Schutz des Projektors vor Staub und Schmutz die Objektivkappe an.

Objektiv aus dem Projektor entfernen

1. Schieben Sie die obere Abdeckung ab siehe Abbildung.

2. Drücken Sie den Objektivfreigabe-Schalter in die Freigabeposition.

3. Greifen Sie das Objektiv.

4. Drehen Sie das Objektiv gegen den Uhrzeigersinn. Das Objektiv löst sich.

5. Ziehen Sie das Objektiv langsam heraus.

Neues Objektiv installieren

1. Richten Sie die Aussparungen aus; positionieren Sie das elektrische Kontaktfeld wie im Bild gezeigt.

Hinweis:

Die Pin der Iris sollte in die abgebildete Richtung zeigen.

1. Drehen Sie das Objektiv im Uhrzeigersinn, bis es mit einem Klickgeräusch einrastet.

Projektor einschalten und herunterfahren

1. Entfernen Sie die Objektivkappe.
2. Schließen Sie das Netzkabel am Projektor an. Verbinden Sie das andere Ende mit einer Steckdose. Prüfen Sie, ob der Netzschalter an der Rückseite des Gerätes eingeschaltet ist. Wenn das Gerät mit Strom versorgt wird, leuchtet die Betriebs-LED rot.
3. Schalten Sie die Lampe mit Hilfe der "☐" -Taste an der Rückseite des Projektors oder der Ein-Taste auf der Fernbedienung ein. Die Betriebs-LED leuchtet nun grün. Der Startbildschirm wird nach etwa 30 Sekunden angezeigt.

1. Wenn mehr als ein Eingangsgerät angeschlossen ist, drücken Sie zum Umschalten zwischen den Geräten die QUELLE-Taste und anschließend ▲ ▼.

• VGA 1: Analoges RGB
• VGA 2: Analoges RGB
• BNC: Videoquellen via analoge / serielle digitale Schnittstelle
• HDMI: High Definition Multimedia Interface (HDMI)
- DISPLAYPORT : DISPLAYPORT-Eingang

- Component Video: DVD überträgt YCbCr / YPbPr oder HDTV überträgt YPbPr via HD15-Anschluss

• S-Video: Super-Video (Y/C getrennt)

• Composite Video: Herkömmliches Composite Video

1. Drücken Sie zum Ausschalten des Projektors die Aus-Taste (☐) am Bedienfeld oder auf der Fernbedienung. Sobald das AUSSCHALTEN-Fenster erscheint, drücken Sie noch einmal die Aus-Taste (☐).

Der Projektor schaltet sich aus.

AUSSCHALTEN

Zum Abschalten Taste 📍 erneut drücken.

Abbrechen mit bel. anderer Taste

Achtung:

1. Achten Sie darauf, vor dem Einsatz des Projektors die Objektivabdeckung zu entfernen.
2. Ziehen Sie das Netzkabel erst, wenn die BEREIT-LED nicht mehr blinkt und dadurch anzeigt, dass der Projektor abgekühlt ist.

Projektorposition anpassen

Beachten Sie beim Aufstellen des Projektors Folgendes:

• Projektortisch oder -ständer sollten einen sicheren, ebenen Stand aufweisen.
• Platzieren Sie den Projektor so, dass er lotrecht zur Leinwand steht.
• Entfernen und entsorgen Sie die Schaumstoffabstandhalter an den hinteren Ausgleichsfüßen, bevor Sie den Projektionswinkel anpassen.

• Achten Sie darauf, dass die Kabel sicher verlegt sind, sodass niemand darüber stolpert.

• Drehen Sie die Ausgleichsfüße zum Anheben der Projektorhöhe im Uhrzeigersinn.

1. Heben Sie den Projektor zum Absenken der Projektorhöhe an und drehen Sie die Ausgleichsfüße gegen den Uhrzeigersinn.

Position des Projektionsbildes per Versatz anpassen

Die Versatzfunktion ermöglicht einen Objektivversatz, der der Anpassung der vertikalen oder horizontalen Position des projizierten Bildes innerhalb des nachstehend angegebenen Bereichs dient.

Der Versatz ist ein einzigartiges System, das im Vergleich zu herkömmlichen Objektivversatzsystemen einen Versatz unter Einhaltung eines wesentlich höheren ANSI-Kontrastverhältnisses bietet.

Vertikale Bildposition anpassen

Die vertikale Bildhöhe kann beim IN5316HD (1080P) auf einen Versatz zwischen 10 % und -70 % und beim IN5318 (WUXGA) auf einen Versatz zwischen 5 % und -65 % angepasst werden (Versatz = (O/H) x 100 %, O: Entfernung von der Unterkante des Bildes bis zur Objektivmitte). Beachten Sie, dass die maximale vertikale Bildhöhe durch die horizontale Bildposition eingeschränkt werden kann. Der Versatz ist der Abstand zwischen der Linie der Objektivmitte und der Unterkante des Bildes. Der Versatz ist positiv, wenn die Linie der Objektivmitte unterhalb der Unterkante des Bildes liegt. Der Versatz ist negativ, wenn die Linie der Objektivmitte oberhalb der Unterkante des Bildes liegt. Es ist beispielsweise nicht möglich, die oben genannte maximale vertikale Bildhöhe zu erreichen, wenn die horizontale Bildposition auf das Maximum eingestellt ist. Bitte entnehmen Sie weitere Einzelheiten der nachstehenden Abbildung zum Versatzbereich.

Beim IN5316HD (1080P)
Beim IN5318 (WUXGA)

Horizontale Bildposition anpassen

Wenn sich das Objektiv in der mittleren Position befindet, kann die horizontale Bildposition um bis zu 5 % der Bildbreite nach links oder rechts angepasst werden. Beachten Sie, dass die maximale horizontale Bildhöhe durch die vertikale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale horizontale Bildposition zu erreichen, wenn die vertikale Bildposition auf das Maximum eingestellt ist. Bitte entnehmen Sie weitere Einzelheiten der nachstehenden Abbildung zum Versatzbereich.

Abbildung zum Versatzbereich

Beim IN5316HD (1080P)

Beim IN5318 (WUXGA)

Zoomfaktor, Fokus und Trapezkorrektur anpassen

1. Ändern Sie die Größe des projizierten Bildes und die Größe der Projektionsfläche mit Hilfe des Zoomrings.

1. Stellen Sie das projizierte Bild mit dem Fokusring scharf.

1. Korrigieren Sie den Trapezeffekt (oben oder unten breiter) mit Hilfe der Trapezkorrektur-Tasten (am Projektor oder auf der Fernbedienung).

Fernbedienung und OSD-Anzeige

1. Die Trapezkorrektur-Leiste erscheint auf dem Bildschirm.

Lautstärke anpassen

1. Drücken Sie die Lautstärke-Tasten (am Projektor oder auf der Fernbedienung).

Die Lautstärke-Leiste erscheint auf dem Bildschirm.

1. Drücken Sie die Tasten Lautstärke +/- (am Projektor oder auf der Fernbedienung).

1. Drücken Sie zum Deaktivieren der Audioausgabe die Ton aus-Taste (diese Funktion ist nur über die Fernbedienung verfügbar).

EINSTELLUNGEN DES BILDSCHIRMMENÜS (OSD)

Bedienelemente des Bildschirmmenüs

Der Projektor verfügt über ein Bildschirmmenü, über das Sie das Bild anpassen und verschiedene Einstellungen ändern können.

Durch das Bildschirmmenü navigieren

Sie können mit Hilfe der Pfeiltasten auf der Fernbedienung oder am Bedienfeld durch das Bildschirmmenü navigieren und Änderungen vornehmen.

1. Rufen Sie mit der MENÜ-Taste das Bildschirmmenü auf.
2. Es stehen sechs Menüs zur Auswahl. Wählen Sie mit den Tasten ◀▶ das gewünschte Menü.
3. Drücken Sie zum Aufwärts-/Abwärtsbewegen in einem Menü die Tasten ▲ ▼.
4. Mit ◀▶ ändern Sie die Werte der Einstellungen.
5. Drücken Sie zum Zugreifen auf ein anderes Menü, zum Verlassen eines Untermenüs oder zum Schließen des OSD die MENÜ-Taste.

Hinweis:

Je nach Videoquelle sind nicht alle Elemente im Bildschirmmenü verfügbar. Das Element PC-Detailanpassung im Display-Menü kann beispielsweise nur modifiziert werden, wenn das Gerät mit einem PC verbunden ist. Die Elemente, die nicht verfügbar sind, sind ausgegraut und können nicht aufgerufen werden.

OSD-Sprache einstellen

Stellen Sie vor dem Fortfahren die gewünschte OSD-Sprache ein.

1. Drücken Sie die MENÜ-Taste. Navigieren Sie mit den Pfeiltasten ◀▶ zu EINRICHTUNG>>Standard.

( EINRICHTUNG >> Standard )
Sprache	Deutsch
Spritzer-Logo	InFocus
Projektion	Tisch vorne
Wartezeit	Deaktiviert
Auto Aus	20 Min
Sleeptimer	30 Min
Autom. Einschaltung	Aus
Hintergrundfarbe	Lila
Menüeinstellungen
Quelle
LAN-Steuerungseinstellungen

1. Heben Sie mit ▲ ▼ die Option Sprache hervor.
2. Markieren Sie mit den Pfeiltasten ◀▶ die gewünschte Sprache.
3. Drücken Sie zum Schließen des Bildschirmmenüs die MENÜ-Taste.

Übersicht über das Bildschirmmenü

Der folgenden Abbildung können Sie die Menüelemente und deren zugehörige Einstellungsbereiche entnehmen.

    L["BILD>> Erweitert"] --> M["Rauschreduzierung"]
    M --> N["Farbttemperatur"]
    N --> O["Gamma"]
    O --> P["HSO-Anpassung"]
    P --> Q["Farbraum"]
    Q --> R["AutoRGBSTDVHDTV"]

    S["BILD>> Erweitert HSGAnpassung"] --> T["Primärfarben"]
    T --> U["Fin"]
    U --> V["Sättigang"]
    V --> W["Zunahme"]

    X["BILD>> Standard"] --> Y["Aspektrate"]
    Y --> Z["Trapezkorrektur"]
    Z --> AA["Video-Overscan"]
    AA --> AB["Digitalzoom"]
    AB --> AC["PC-Detailanpassung"]
    AC --> AD["AutoFrequencyPhaseHorizontapositionVerikalposition"]

    AE["EINRICHTUNG>> Standard"] --> AF["Sprache"]
    AF --> AG["English/Dansby/Dutch/Finnish/François/Deutsch/Baland/12.11/Norsk/Polish Portugues/Latin America/Russian/20.12/7.13/2/Spanaty/Swedish/Turkish/Bahasa"]
    AF --> AH["InFocus/BaugSchwarz"]
    AH --> AI["Projektion"]
    AI --> AJ["Tisch vom/Decke vorng/Tech hinter/Decke hinter"]
    AJ --> AK["Warielzeit"]
    AK --> AL["Auto Aus"]
    AL --> AM["Sleeptimer"]
    AM --> AN["Autom. Einschaltung"]
    AN --> AO["Himargrundfarbe"]
    AO --> AP["Mensieinstellungen"]
    AP --> AQ["Mensiposition"]
    AQ --> AR["Oben Inno/Oben scholfsübersunen inkl.Unter nochs"]
    AQ --> AS["Mena-Arzgezeit"]
    AS --> AT["5s/10s/11s/20s/25s/30s"]

    AU["EINRICHTUNG>> Erweitert"] --> AV["Quelle"]
    AV --> AW["VGA 1"]
    AW --> AX["aufthalcydeartvoren"]
    AW --> AY["VGA 2"]
    AY --> AZ["aufthalcydeartvoren"]
    AW --> BA["HDMI"]
    BA --> BB["aufthalcydeartvoren"]
    AW --> BC["DisplayPort"]
    BC --> BD["aufthalcydeartvoren"]
    AW --> BE["RGBHV"]
    BE --> BF["aufthalcydeartvoren"]
    AW --> BG["Component"]
    BG --> BH["aufthalcydeartvoren"]
    AW --> BI["S-Video"]
    BI --> BJ["aufthalcydeartvoren"]
    AW --> BK["Composite"]
    BK --> BL["aufthalcydeartvoren"]
    AW --> BM["Schnelle Auto-Suche"]
    BM --> BN["An"]
    BN --> BO["Aus"]

    BP["EINRICHTUNG>> Standard"] --> BQ["LAN-Steuerungseinstellungen"]
    BQ --> BR["Gesstwert von Netzwerkstatus"]
    BR --> BS["RSG32/RJ48(RS32)"]

    BT["EINRICHTUNG>> Standard"] --> BU["Audio"]
    BU --> BV["Lautstärke"]
    BV --> BW["Höhen"]
    BW --> BX["Tiefen"]

    BY["EINRICHTUNG>> Standard"] --> CA["Lampeneinstellungen"]
    CA --> CB["Lampenmodus"]
    CB --> CC["Verbesser/Standard"]

    DE["BILD>> Standard"] --> DEA["HDMI: HOMM format"]
    DEA --> DEB["HDMI Verstärkung"]

    BE["BILD>> Standard"] --> BEA["Hohenmodus"]
    BEB --> BEC["Testmuster"]
    BEC --> BED["Closed Caption"]

    BE["BILD>> Standard"] --> BEF["LAMPenimer zurücks, Lampensid, HDMI: HDMI format"]

    BE["BILD>> Standard"] --> BEG["Hohenmodus"]
    BEG --> BEH["Aus An"]

    BE["BILD>> Standard"] --> BEI["LLED-Steuerung: Abs/Normal"]

    BE["BILD>> Standard"] --> BEJ["Präsentations-Timer: Timer, Timer zucksetzen, Eingeben"]

    BE["BILD>> Standard"] --> BEK["Einst. zurücksetzen: Eingeben"]

    BF["BILD>> Standard"] --> BFQ["Quelle"]
    BFQ --> BFQA["Aufösung"]
    BFQ --> BFQB["Lampeneld, Firmware-Version"]

Menü BILD>>Standard

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das Menü BILD>>Standard. Bewegen Sie sich dann mit den Pfeiltasten ▲▼ im Menü BILD>>Standard nach oben bzw. unten. Mit ◀▶ ändern Sie die Werte der Einstellungen.

Hinweis:

Die Anpassung der Einstellungen im Menü BILD>>Standard ist nur in den Modi Benutzer 1/2/3 verfügbar.

NR. BESCHREIBUNG
Anzeige-Modus	Drücken Sie zum Einstellen des Anzeige-Modus die Pfeiltasten ◀ ▶.(Bereich: Film/ Hell/ Normal/ Benutzer 1/ Benutzer 2/ Benutzer 3)
Helligkeit	Drücken Sie zum Anpassen der Helligkeit die Pfeiltasten ◀ ▶.
Kontrast	Drücken Sie zum Anpassen des Kontrasts die Pfeiltasten ◀ ▶.
Saturation	Drücken Sie zum Anpassen der Sättigung die Pfeiltasten ◀ ▶. Hinweis: Diese Funktion ist nur verfügbar, wenn die Eingangsquelle Video oder S-Video ausgewählt ist.
Farbton	Drücken Sie zum Anpassen des Farbtons die Pfeiltasten ◀ ▶. Hinweis: Diese Funktion ist nur verfügbar, wenn die Eingangsquelle Video oder S-Video mit NTSC-System ausgewählt ist.
Schärfe	Drücken Sie zum Anpassen der Bildschärfe die Pfeiltasten ◀ ▶. Hinweis: Diese Funktion ist nur verfügbar, wenn die Eingangsquelle Video oder S-Video ausgewählt ist.
Hautton	Drücken Sie zum Anpassen der Hauttonanzeige die Pfeiltasten ◀ ▶. Hinweis: Diese Funktion ist nur verfügbar, wenn die Eingangsquelle Video oder S-Video ausgewählt ist.
Bildeinstellungen zurücksetzen	Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte die Taste ENTER/AUSWAHL.

Menü BILD>>Erweitert

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das Menü

BILD>>Erweitert. Bewegen Sie sich mit den Pfeiltasten ▲ ▼ im Menü

BILD>>Erweitert nach oben oder unten. Mit ◀▶ ändern Sie die Werte der Einstellungen.

NR. BESCHREIBUNG
Rauschreduzierung	Drücken Sie zum Anpassen der Rauschreduzierung die Pfeiltasten ◀ ▶.
Farbtemperatur	Drücken Sie zum Einstellen der Farbtemperatur die Tasten ◀ ▶.(Bereich: Warm/ Normal/ Kühl/ Kühler/ Sehr kühl)
Gamma	Drücken Sie zum Anpassen der Gammakorrektur des Bildschirms die Tasten ◀ ▶.Hinweis: Diese Funktion ist nur in den Modi Benutzer 1/ 2/ 3 verfügbar.
HSG-Anpassung	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü HSG-Anpassung (Farbton/Sättigung/Verstärkung) auf. Siehe HSG-Anpassung auf Seite 24.
Farbraum	Drücken Sie zum Einstellen des Farbraums die Pfeiltasten ◀ ▶.(Auswahl: Auto/ RGB/ SDTV/ HDTV)Hinweis: Diese Funktion ist nur verfügbar, wenn die HDMI-Eingangsquelle ausgewählt ist.

HSG-Anpassung

Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü HSG-Anpassung auf.

NR. BESCHREIBUNG
Primärfarben	Drücken Sie zum Einstellen der Primärfarben die Tasten ◀ ►.Hinweis: Sie können sechs Farben (R/ G/ B/ C/ M/ Y) anpassen.
FTn	Drücken Sie zum Anpassen des Farbtons die Tasten ◀ ►.
Sättigung	Drücken Sie zum Anpassen der Sättigung die Tasten ◀ ►.
Zunahme	Drücken Sie zum Anpassen der Verstärkung die Tasten ◀ ►.

DISPLAY-Menü

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das DISPLAY-Menü. Drücken Sie zum Aufwärts- / Abwärtsbewegen im DISPLAY-Menü die Pfeiltasten ▲ ▼. Mit ◀▶ ändern Sie die Werte der Einstellungen.

NR. BESCHREIBUNG
Aspektrate	Drücken Sie zum Einstellen des Seitenverhältnisses die Pfeiltasten ◀ ▶.(Auswahl: Auto/ 16:10/ 16:9/ 4:3/ Letter-Box/ Real)
Trapezkorrektur	Drücken Sie zum Anpassen der Trapezkorrektur die Pfeiltasten ◀ ▶. Hinweis: Diese Funktion ist nur verfügbar, wenn die Option Autom. Schrägposition ausgeschaltet ist.
Video-Overscan	Drücken Sie zum Anpassen des Overscans die Pfeiltasten ◀ ▶.
Digitalzoom	Drücken Sie zum Anpassen des Digitalzooms die Tasten ◀ ▶.
PC-Detailanpassung	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü PC-Detailanpassung auf. Siehe PC-Detailanpassung auf Seite 26.

PC-Detailanpassung

Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü PC-Detailanpassung auf.

Hinweis:

Die Anpassung der Einstellungen im Menü PC-Detailanpassung ist nur verfügbar, wenn die PC-Eingangsquelle (analoges RGB) ausgewählt ist.

PC-Detailanpassung
Auto	ENTER
Frequenz	0
Phase	32
Horizontalposition	0
Vertikalposition	0

NR. BESCHREIBUNG
Auto	Drücken Sie zur automatischen Anpassung von Frequenz, Phase und Position die Erneute Synchronisierung-Taste am Bedienfeld bzw. die Auto. Bild-Taste auf der Fernbedienung.
Frequenz	Drücken Sie zum Anpassen der analogen/digitalen Abtastrate die Tasten ◀ ►.
Phase	Drücken Sie zum Anpassen der analogen/digitalen Abtasttakts die Tasten ◀ ►.
Horizontalposition	Drücken Sie zum Anpassen der Bildposition nach links oder rechts die Tasten ◀ ►.
Vertikalposition	Drücken Sie zum Anpassen der Bildposition nach oben oder unten die Tasten ◀ ►.

Menü EINRICHTUNG>>Standard

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das Menü EINRICHTUNG>>Standard. Mit den Pfeiltasten ▲▼ bewegen Sie sich im Menü EINRICHTUNG>>Standard nach oben oder unten. Mit ◀▶ ändern Sie die Werte der Einstellungen.

NR. BESCHREIBUNG
Sprache	Wählen Sie mit den Tasten ◀▶ eine andere Menülokalisierung.(Auswahl: English/ Français/ Español/ Deutsch/ Português/ 簡体中文/ 繁體中文/ Italiano/ Svenska/ Nederlands/ Suomi/ Dansk/ Norsk/ Polski/ 한국어/ Türkçe/ Русский/ Bahasa Indonesia/)
Spritzer-Logo	Wählen Sie mit den Pfeiltasten ◀▶ ein anderes Startbild.(Auswahl: InFocus/ Blau/ Schwarz)
Projektion	Wählen Sie mit den Tasten ◀▶ zwischen vier verschiedenen Projektionsmethoden: Tisch vorne/ Decke vorne/ Tisch hinten/ Decke hinten.
Wartezeit	Drücken Sie zum Einstellen des Timers der Anzeigeausblendung die Pfeiltasten ◀▶. Das projizierte Bild wird nach der eingestellten Zeit automatisch wiederhergestellt.(Auswahl: Deaktiviert/ 5 Min/ 10 Min/ 15 Min/ 20 Min/ 25 Min/ 30 Min)
Auto Aus	Drücken Sie zum Einstellen des Timers der automatischen Ausschaltung die Pfeiltasten ◀▶. Der Projektor schaltet sich automatisch aus, wenn innerhalb des voreingestellten Zeitraums keine Eingangsquelle erkannt wird.(Auswahl: Deaktiviert/ 5 Min/ 10 Min/ 15 Min/ 20 Min/ 25 Min/ 30 Min)
Sleeptimer	Drücken Sie zum Einstellen des Sleeptimers die Pfeiltasten ◀▶. Der Projektor schaltet sich nach der voreingestellten Zeit automatisch aus.(Bereich: Deaktiviert/ 30 Min/ 1 Std/ 2 Std/ 3 Std/ 4 Std/ 8 Std/ 12 Std)
Autom. Einschaltung	Mit den Tasten ◀▶ können Sie die Funktion zur automatischen Einschaltung bei Herstellung der Stromversorgung de-/aktivieren.
Hintergrundfarbe	Drücken Sie zur Auswahl der Hintergrundfarbe (wenn keine Eingangsquelle erkannt wird) die Pfeiltasten ◀▶.(Auswahl: Lila/ Schwarz/ Blau)
Menüeinstellungen	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü Menüeinstellungen auf. Siehe Menüeinstellungen auf Seite 28.
Quelle	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü Quelle auf. Siehe Quelle auf Seite 29.
LAN-Steuerungseinstellungen	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü LAN-Steuerungseinstellungen auf.Siehe LAN-Steuerungseinstellungen auf Seite 30.

Menüeinstellungen

Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü Menüeinstellungen auf.

Menüeinstellungen
Menüposition	Mitte
Menü-Anzeigezeit	5 s

NR. BESCHREIBUNG
Menüposition	Wählen Sie mit den Pfeiltasten ◀▶ zwischen fünf Menüpositionen:Oben links/ Oben rechts/ Mitte/ Unten links/ Unten rechts.
Menü-Anzeigezeit	Stellen Sie mit den Pfeiltasten ◀▶ die Zeitüberschreitung der Menüanzeige ein.(Auswahl: 5 s/ 10 s/ 15 s/ 20 s/ 25 s/ 30 s)

Quelle

Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü Quelle auf.

Quelle
VGA 1	√
VGA 2	√
HDMI	√
DisplayPort	√
RGBHV	√
Component	√
S-Video	√
Composite	√
Schnelle Auto-Suche	Aus

NR. BESCHREIBUNG
VGA 1	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die VGA-Quelle.
VGA 2
HDMI	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die HDMI-Quelle.
DisplayPort	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die DisplayPort-Quelle.
RGBHV	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die RGBHV-Quelle.
Component	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die Component-Quelle.
S-Video	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die S-Video-Quelle.
Composite	De-/Aktivieren Sie mit den Pfeiltasten ◀▶ die Composite-Quelle.
Schnell Auto-Suche	Drücken Sie zur De-/Aktivierung der automatischen Schnellsuche nach verfügbaren Eingangsquellen die Pfeiltasten ◀▶. Hinweis: Wenn die gewünschte Quelle ausgewählt ist, wird die automatische Schnellsuche ausgeschaltet.

LAN-Steuerungseinstellungen

Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü LAN-Steuerungseinstellungen auf.

LAN-Steuerungseinstellungen
Gesteuert von Netzwerkstatus	RS232

NR. BESCHREIBUNG
Gesteuert von	Drücken Sie zur Auswahl der externen Projektorsteuerung die Pfeiltasten ◀ ▶.(Bereich: RS232/ RJ45)Hinweis: Diese Einstellung verändert den Stromverbrauch im Bereitschaftsmodus:RS232 <1 W (Standard)RJ45 <9 W
Netzwerkstatus	Rufen Sie mit der Taste ENTER/AUSWAHL das Untermenü Netzwerkstatus auf.Siehe unten.

Netzwerkstatus

Netzwerkstatus

Netzwerkstatus	Verbinden
DHCP	Aus
IP-Adresse von Projektor	10.10.10.10
Subnetzmaske	255.255.255.0
Standard-Gateway	0.0.0.0
DNS	0.0.0.0
Übernehmen

NR. BESCHREIBUNG
Netzwerkstatus Zeigt den Netzwerkverbindungsstatus an.
DHCP	Drücken Sie zum Ein-/Ausschalten von DHCP ◀ ►.Hinweis:Wenn Sie DHCP deaktivieren, müssen Sie die Felder IP-Adresse, Subnetzmaske, Gateway und DNS selbst ausfüllen.
IP-Adresse von Projektor	Geben Sie eine gültige IP-Adresse ein, falls DHCP deaktiviert ist.
Subnetzmaske Geben Sie eine gültige Subnetzmaske ein, falls DHCP deaktiviert ist.
Standard-Gateway Geben Sie die Standard-Gateway-Adresse im Netzwerk an.
DNS Geben Sie einen gültigen DNS-Namen ein, falls DHCP deaktiviert ist.
Übernehmen	Drücken Sie zum Bestätigen der Einstellungen ← (ENTER/AUSWAHL) / ►.

Zur Vereinfachung der Bedienung bietet der Projektor verschiedene Funktionen zur Netzwerk- und Fernverwaltung.

Über die LAN/RJ45-Funktion können Sie den Projektor mit einem Netzwerk verbinden und extern verwalten. Zu den verfügbaren Bedienmöglichkeiten der externen Verwaltung zählen: Ein-/Ausschaltung, Video/Quelle, Helligkeit, Kontrast, Ton/Stumm etc.

Geben Sie die IP-Adresse des Projektors ein, die im Menü EINRICHTUNG >> Standard >> LAN-Steuerungseinstellungen >> Netzwerkstatus angezeigt wird. Hinweis: DHCP muss eingeschaltet sein. Das Fenster der LAN/RJ45-Websteuerung wird wie folgt angezeigt:

Web Control

Projector Settings

Alert Mail Settings

Display Power

Audio Mute

Source Input

Display mode

Volume

Display format

Lamp mode

Off On

Off On

None

None

- N/A +

None

None

Freeze

Video Mute

Contrast

Brightness

Sharpness

Projection mode

Lamp hours

Off On

Off On

- N/A +

- N/A +

- N/A +

None

0

eMail-Alarm vorbereiten

1. Achten Sie darauf, dass Benutzer per Webbrowser (z. B. Microsoft Internet Explorer v6.01/v8.0) auf die Startseite der LAN/RJ45-Funktion zugreifen können.
2. Klicken Sie auf der LAN/RJ45-Startseite auf Alert Mail Settings (eMail-Alarmeinstellungen).

1. Standardmäßig sind die Eingabefelder bei Alert Mail Settings (eMail-Alarmeinstellungen) leer.

1. Geben Sie zum Einrichten des eMail-Alarms Folgendes ein:

Das SMTP-Feld ist der eMail-Server zum Versenden von eMails (SMTP-Protokoll). Dieses Feld ist ein Pflichtfeld.
In das To (An)-Feld tragen Sie die eMail-Adresse des Empfängers ein (z. B. die des Projektoradministrators). Dieses Feld ist ein Pflichtfeld.
Über das Cc-Feld können Sie Kopien des Alarms an die angegebenen eMail-Adressen senden.

Dies ist ein optionales Feld (Sie können z. B. den Assistenten des Projektoradministrators eintragen).

In das From (Von)-Feld tragen Sie die eMail-Adresse des Absenders ein (z. B. die des Projektoradministrators). Dieses Feld ist ein Pflichtfeld.
Wählen Sie die Alarmbedingungen, indem Sie die entsprechenden Kontrollkästchen mit einem Häkchen versehen.

Send E-Mail

Hinweis: Füllen Sie alle Felder wie angegeben aus. Wählen Sie die gewünschte Alarmbedingung und führen durch Anklicken von Submit (Absenden) einen Email Alert Test (eMail-Alarmtest) durch. Bei erfolgreichem Test werden die angegebenen eMail-Konten benachrichtigt. Zur Erstellung eines eMail-Alarms müssen Sie die Alarmbedingungen auswählen und eine gültige eMail-Adresse eingeben.

Group (Gruppe) und Name dienen der Identifizierung des entsprechenden Projektors; sie werden im unteren Bereich der Alarm-eMail wie nachstehend gezeigt angegeben:

Menü EINRICHTUNG>>Erweitert

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das Menü EINRICHTUNG>>Erweitert. Mit den Pfeiltasten ▲▼ bewegen Sie sich im Menü EINRICHTUNG>>Erweitert nach oben oder unten.

NR. BESCHREIBUNG
Audio	Rufen Sie mit der Taste ENTER/AUSWAHL das Audio-Untermenü auf. Siehe Audio auf Seite 35.
Lampeneinstellungen	Rufen Sie mit der Taste Enter/ AUSWAHL das Lampeneinstellungen-Untermenü auf. Siehe Lampeneinstellungen auf Seite 35.
HDMI	Rufen Sie mit der Taste ENTER/AUSWAHL das HDMI-Untermenü auf. Siehe HDMI auf Seite 36.
Höhenmodus	Drücken Sie zum Ein-/Ausschalten des Höhenmodus die Pfeiltasten ◀ ►; aktivieren Sie die Funktion, wenn der Einsatzort auf einer Höhe von mehr als 1.500 m liegt.
Testmuster	Drücken Sie zum Ein-/Ausschalten des Testmusters die Pfeiltasten ◀ ►.
Closed Caption	Rufen Sie mit der Taste ENTER/AUSWAHL das Closed Caption-Untermenü auf. Siehe Closed Caption auf Seite 37.
LED-Steuerung	Schalten Sie die Projektor-LED-Anzeigen mit den Pfeiltasten ◀ ► ein (Normal) oder aus (Aus).
Präsentations-Timer	Rufen Sie mit der Taste ← (ENTER/AUSWAHL) / ► das Menü Präsentations-Timer auf. Siehe Präsentations-Timer auf Seite 37.
Einst. zurücksetzen	Drücken Sie zum Zurücksetzen aller Einstellungen auf die werkseitigen Standardwerte die Taste ENTER/AUSWAHL.

Audio

Rufen Sie mit der Taste ENTER/AUSWAHL das Audio-Untermenü auf.

NR. BESCHREIBUNG
Lautstärke	Drücken Sie zum Anpassen der Lautstärke die Tasten ◀ ►.
Höhen	Drücken Sie zum Anpassen der Höhen die Tasten ◀ ►.
Tiefen	Drücken Sie zum Anpassen der Tiefen die Tasten ◀ ►.
Ton aus	Drücken Sie zum De-/Aktivieren der internen und externen Lautsprecher die Pfeiltasten ◀ ►.
AGC	De-/Aktivieren Sie mit den Taste ◀ ► die Einstellung der automatischen Verstärkungsregelung.
Audioeingabe	Wählen Sie mit den Tasten ◀ ► den Audioeingangskanal(Optionen: Audio 1/ Audio 2/ Audio 3)(Optionen: Audio 1/ Audio 2/ Audio 3/ HDMI)Hinweis: Verfügbare HDMI-Quelle(Optionen: Audio 1/ Audio 2/ Audio 3/ DP)Hinweis: Verfügbare DP-Quelle
Zurücksetzen	Drücken Sie zum Zurücksetzen aller Menü- und Untermenüelemente auf die werkseitigen Standardeinstellungen die ENTER/AUSWAHL -Taste.

Lampeneinstellungen

Rufen Sie mit der Taste ENTER/AUSWAHL das Lampeneinstellungen-Untermenü auf.

Lampeneinstellungen
Lampenmodus	Standard
Lampentimer zurücks.
Lampenstd.	0 Std

NR. BESCHREIBUNG
Lampenmodus	Drücken Sie zum Anpassen der Lampenhelligkeit die Pfeiltasten ◀ ▶.
Lampentimerzurücks.	Drücken Sie nach dem Ersetzen der Lampe zum Zurücksetzen der Lampenbetriebszeit die Taste ENTER/AUSWAHL.
Lampenstd. Zeigt an, seit wievielen Stunden die Lampe in Betrieb ist.

HDMI

Rufen Sie mit der Taste ENTER/AUSWAHL das HDMI-Untermenü auf.

HDMI
HDMI-Format	Auto
HDMI-Verstärkung	3

NR. BESCHREIBUNG
HDMI-Format	Wählen Sie mit den Pfeiltasten ◀▶ zwischen drei HDMI-Anzeigeformaten: Auto/ PC-Signal/ Videosignal.
HDMI-Verstärkung	Drücken Sie zum Anpassen der HDMI-Verstärkung die Tasten ◀▶. Nutzen Sie diese Funktion beim Einsatz langer HDMI-Kabel.

Closed Caption

Rufen Sie mit der Taste ENTER/AUSWAHL das Closed Caption-Untermenü auf.

Closed Caption
Verd. Untert. aktiviert Untert.-Version	Aus CC1

NR. BESCHREIBUNG
Verd. Untert. aktiviert	Drücken Sie zum Ein-/Ausschalten der Untertitel die Tasten ◀ ►.
Untert.-Version	Wählen Sie mit den Taste ◀ ► die Untertitelversion.

Präsentations-Timer

Der Präsentations-Timer kann zur Unterstützung der Zeiteinteilung während Präsentationen die Präsentationsdauer auf der Leinwand anzeigen.

NR. BESCHREIBUNG
Timer	Drücken Sie zum De-/Aktivieren des Präsentations-Timers die Tasten ◀ ►.
Timerzeitraum	Wählen Sie mit ◀ ► die gewünschte Dauer des Timers (1 bis 60 Minuten)
Timer rücksetzen	Drücken Sie zum Zurücksetzen der Timereinstellungen die Taste ←(ENTER/AUSWAHL) / ►.

Menü STATUS

Drücken Sie zum Öffnen des Bildschirmmenüs die MENÜ-Taste. Wählen Sie mit den Pfeiltasten ◀▶ das STATUS-Menü.

NR. BESCHREIBUNG

Quelle Zeigt die aktivierte Eingangsquelle an.

Auflösung Zeigt die native Auflösung der Eingangsquelle an.

Lampenstd. Zeigt an, seit wievielen Stunden die Lampe in Betrieb ist.

Firmware-Version Zeigt die Firmware-Version des Projektors an.

Hinweis: Der in diesem Menü angezeigte Status dient nur der Information und kann nicht bearbeitet werden.

WARTUNG UND SICHERHEIT

Projektionslampe ersetzen

Die Projektionslampe sollte ersetzt werden, wenn sie durchbrennt. Achten Sie darauf, ein InFocus-Lampenmodul für diesen Projektor zu verwenden. Sie können neue Lampen von www.infocusstore.com (in bestimmten Regionen), bei Ihrem Wiederverkäufer oder Händler bestellen. Es wurden ausschließlich Originallampen von InFocus mit diesem Projektor getestet. Die Verwendung anderer Lampen (nicht von InFocus) können Brand- und Stromschlaggefahr bergen sowie die Garantie des Projektors erlischen lassen. InFocus haftet nicht für die Leistung, Sicherung oder Zertifizierung jeglicher anderer Lampen.

Warnung:

• Der Projektor nutzt eine Quecksilber-Hochdrucklampe. Wenn die Lampe geschüttelt, zerkratzt oder berührt wird, während sie heiß ist, kann sie vorzeitig ausfallen oder zerbersten. Die Gefahr des Ausfalls oder Zerberstens der Lampe steigt mit zunehmender Betriebsdauer; bitte ersetzen Sie die Lampe, sobald die Meldung „Replace Lamp (Lampe ersetzen)“ angezeigt wird.
• Berühren und blockieren Sie das Objektiv des Projektors nicht mit jeglichen Gegenständen; dies kann das Projektorobjektiv beschädigen. Kratzer, Furchen und andere Schäden am Objektiv sind durch die Produktgarantie nicht abgedeckt.
• Ziehen Sie das Netzkabel, bevor Sie die Lampe auswechseln.
• Lassen Sie das Lampenmodul nicht fallen. Das Glas könnte zerbrechen und Verletzungen verursachen.
• Berühren Sie die Glasoberfläche des Lampenmoduls nicht. Fingerabdrücke können die Projektionsschärfe beeinträchtigen, außerdem kann das Glas springen.
• Seien Sie beim Entfernen des Lampengehäuses besonders vorsichtig. In den unwahrscheinlichen Fall, dass die Lampen zerborsten ist, besteht die Gefahr kleiner Glasscherben. Das Lampenmodul ist so gestaltet, dass es beim Bersten der Lampe die meisten Scherben auffängt; dennoch sollten Sie beim Entfernen vorsichtig sein.
• Vor dem Ersetzen einer zerborstenen Lampe reinigen Sie das Lampenfach und entsorgen die Reinigungsutensilien. Waschen Sie sich nach dem Auswechseln der Lampe die Hände.
• Wenn Sie die Lampe bei einem an der Decke montierten Projektor ersetzen, tragen Sie zur Vermeidung von Augenverletzungen einen entsprechenden Augenschutz. Hg – Lampe enthält Quecksilber. Entsorgen Sie die Lampe entsprechend den örtlichen Gesetzen. Siehe www.lamprecycle.org.

• Denken Sie daran, den Projektor mindestens 60 Minuten vor dem Auswechseln der Lampe auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen.

• Schalten Sie den Projektor durch zweimalige Betätigen der POWER-Taste aus.

• Lassen Sie den Projektormindestens 60 Minutenlang abkühlen.

• Ziehen Sie das Netzkabel.

1. Lösen Sie die unverlierbare Schraube an der Lampenfachabdeckung.
2. Ziehen Sie die Abdeckung nach oben ab, entfernen Sie sie.
3. Lösen Sie mit einem Schraubendreher die beiden unverlierbaren Schrauben vom Lampenmodul.
4. Ziehen Sie das Lampenmodul heraus.

1. Befolgen Sie zum Installieren eines neuen Lampenmoduls die Schritte 1 bis 7 in umgekehrter Reihenfolge. Richten Sie bei der Installation das Lampenmodul am Anschluss aus; achten Sie zur Vermeidung von Schäden darauf, dass sie auf einer Höhe liegen.

Hinweis:

Das Lampenmodul muss sicher eingesteckt sein; achten Sie vor dem Befestigen der Schrauben darauf, dass der Lampenanschluss richtig verbunden ist.

1. Schalten Sie den Projektor ein, setzen Sie die Lampe nach dem Ersetzen des Lampenmoduls zurück.

Lampe zurücksetzen:

a) Drücken Sie die Menü -Taste und wählen EINRICHTUNG >> Erweitert -Menü.
b) Markieren Sie „Lampeneinstellungen“ und drücken zum Zugreifen auf das „Lampeneinstellungen“-Untermenü die ENTER/AUSWAHL -Taste.
c) Wählen Sie „Lampentimer zurücks“ und drücken ENTER/AUSWAHL.
d) Markieren Sie „Zurücksetzen“ (erscheint blau) und drücken zum Zurücksetzen des Lampenzählers auf null die ENTER/AUSWAHL -Taste.

Projektor reinigen

Entfernen Sie zur Sicherstellung eines störungsfreien Betriebs Staub und Schmutz vom Projektor.

Warnung:

1. Denken Sie daran, den Projektor mindestens 60 Minuten vor dem Reinigen auszuschalten und den Netzstecker zu ziehen. Andernfalls kann es zu schweren Verbrennungen kommen.
2. Verwenden Sie zur Reinigung nur ein leicht angefeuchtetes Tuch. Achten Sie darauf, dass kein Wasser durch die Belüftungsöffnungen in den Projektor eindringt.
3. Sollte bei der Reinigung eine geringe Menge Wasser in das Projektorinnere gelangen, lassen Sie den Projektor vor der nächsten Inbetriebnahme mehrere Stunden an einem gut belüfteten Ort trocknen (Netzstecker nicht anschließen).
4. Lassen Sie den Projektor reparieren, falls eine große Menge Wasser in das Projektorinnere gelangt.

Objektiv reinigen

Sie können in den meisten Fotofachgeschäften einen Objektivreiniger erwerben. Befolgen Sie zum Reinigen des Projektorobjektivs die folgenden Anweisungen.

1. Tragen Sie eine geringe Menge des Objektivreinigers auf ein sauberes, weiches Tuch auf. (Bringen Sie den Reiniger nicht direkt auf das Objektiv auf.)
2. Wischen Sie in Kreisbewegungen vorsichtig über das Objektiv.

Achtung:

1. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.
2. Achten Sie zur Vermeidung einer Verfärbung oder Verblassung darauf, dass der Reiniger nicht auf das Projektorgehäuse gelangt.

Gehäuse reinigen

Befolgen Sie zum Reinigen des Projektorgehäuses die folgenden Anweisungen.

1. Wischen Sie Staub mit einem sauberen, leicht angefeuchteten Tuch ab.
2. Feuchten Sie das Tuch mit warmem Wasser und mildem Reinigungsmittel an, wischen Sie das Gehäuse ab.
3. Spülen Sie das Reinigungsmittel aus dem Tuch; wischen Sie dann noch einmal über den Projektor.

Achtung:

Verwenden Sie keine aggressiven Reinigungsmittel auf Alkoholbasis; andernfalls kann sich das Gehäuse verfärben oder verblassen.

PROBLEMLÖSUNG

Häufige Probleme und ihre Lösungen

Diese Anleitung bietet Tipps zur Lösung von Problemen, die beim Betrieb des Projektors auftreten können. Falls das Problem bestehen bleiben sollte, wenden Sie sich bitte an InFocus:

Häufig wird ein Problem durch etwas so Simples wie einen Wackelkontakt verursacht. Prüfen Sie vor dem Fortfahren mit problemspezifischen Lösungen Folgendes.

• Schließen Sie zur Überprüfung der Steckdose ein anderes elektrisches Gerät an.
• Stellen Sie sicher, dass der Projektor eingeschaltet ist.
• Achten Sie darauf, dass alle Kabel sicher angeschlossen sind.
• Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist.
• Stellen Sie sicher, dass sich der angeschlossene PC nicht im Ruhezustand befindet.
• Stellen Sie sicher, dass das angeschlossene Notebook auf ein externes Anzeigegerät eingestellt ist.
  (Dies wird am Notebook üblicherweise mit Hilfe einer Fn-Tastenkombination erzielt). Rufen Sie www.infocus.com/support auf und wählen das Learn-Register, wählen Sie dort die Laptop Activation-Tabelle.)

Tipps zur Problemlösung

Befolgen Sie die Schritte der einzelnen problemspezifischen Abschnitte entsprechend der empfohlenen Reihenfolge. Dadurch können Sie das Problem möglicherweise schneller beseitigen.

Versuchen Sie, das Problem genau zu bestimmen; dadurch können Sie den unnötigen Austausch funktionsfähiger Komponenten vermeiden.

Wenn Sie beispielsweise die Batterien ersetzen und das Problem fortbesteht, sollten Sie die Originalbatterien wieder einsetzen und mit dem nächsten Schritt fortfahren.

Machen Sie sich bei der Problemlösung Notizen zu den Schritten. Die Informationen können hilfreich sein, wenn Sie sich an den technischen Kundendienst wenden.

LED-Fehlermeldungen

FEHLERCODE-MELDUNGEN	BETRIEBS-LED		BEREIT-LED	TEMPERATUR-LED
	Grün Rot	Rot Rot
Bereitschaft	—	Ein	—	—
Hochfahren/Abkühlen	Ein	—	blinkt	—
Überhitzung	— — —			Ein
Thermosperre-Sensorfehler	—	blinkt 7-mal	— —
Lampenfehler	blinkt 5-mal	— — —
Brenner-Lüfterfehler	blinkt 6-mal	—	blinkt 1-mal	—
Systemlüfter-Fehler	blinkt 6-mal	—	blinkt 2-mal	—
Netz- Ballast-Lüfterfehler	blinkt 6-mal	—	blinkt 3-mal	—
Gehäuse offen	—	blinkt 7-mal	— —
DMD-Fehler	blinkt 8-mal	— — —
Farbrad-Fehler	blinkt 9-mal	— — —

Bitte ziehen Sie bei Auftreten eines Fehlers das Netzkabel; warten Sie eine (1) Minute, bevor Sie den Projektor wieder einschalten. Wenn die Betriebs- oder Bereit-LED immer noch blinkt bzw. die Temperatur-LED leuchtet, wenden Sie sich an den technischen Kundendienst von InFocus: www.infocus.com/support.

Bildprobleme

Problem: Es erscheint kein Bild auf der Leinwand

1. Prüfen Sie die Einstellungen an Ihrem Notebook oder Desktop-PC.
2. Schalten Sie alle Geräte aus und anschließend in der richtigen Reihenfolge wieder ein.
3. Viele Notebook aktivieren ihren externen Videoanschluss nicht automatisch, wenn ein Projektor angeschlossen ist. Normalerweise können Sie die externe Anzeige über eine Tastenkombination, wie FN + F8 oder CRT/LCD, de-/aktivieren. Suchen Sie nach einer Funktionstaste mit dem Hinweis CRT/LCD bzw. einem Bildschirmsymbol. Drücken Sie gleichzeitig die FN-Taste und die gekennzeichnete Funktionstaste.

Problem: Das Bild ist verschwommen

1. Passen Sie den Fokus am Projektor an.
2. Drücken Sie die auto image-Taste auf der Fernbedienung.
3. Stellen Sie sicher, dass die Entfernung zwischen Projektor und Projektionsfläche innerhalb des Projektionsbereichs liegt. (Innerhalb 7 m beim Standardobjektiv; innerhalb 20 m beim langen Objektiv und innerhalb 3 m beim kurzen Objektiv).
4. Achten Sie darauf, dass das Projektorobjektiv sauber ist.

Problem: Das Bild ist oben breiter als unten (Trapezverzerrung)

1. Platzieren Sie den Projektor so, dass er möglichst lotrecht zur Leinwand steht.
2. Korrigieren Sie den Effekt mit Hilfe der Trapezkorrektur-Tasten auf der Fernbedienung oder am Projektor.

Problem: Das Bild ist umgekehrt

Prüfen Sie die Projektion-Einstellung im Bild-Menü an.

Problem: Auf dem Bild sind Streifen zu sehen

1. Konfigurieren Sie die Einstellungen bei Frequenz und Phase im Menü Anzeige >> PC-Detailanpassung.
2. Prüfen Sie, ob das Problem durch die Grafikkarte des angeschlossenen Computer verursacht wird, indem Sie einen anderen Computer anschließen.

Problem: Das Bild wirkt flach; ohne Kontrast

Passen Sie die Kontrast-Einstellungen im Menü BILD >> Standard.

Problem: Die Farbe des projizierten Bildes stimmt nicht mit der des eigentlichen Bildes überein.

Passen Sie die Farbtemperatur- und Gamma-Einstellungen im Menü BILD >> Erweitert an.

Lampenprobleme

Problem: Der Projektor gibt kein Licht aus

1. Prüfen Sie, ob das Netzkabel richtig angeschlossen ist.
2. Stellen Sie sicher, dass die Stromversorgung funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.
3. Starten Sie den Projektor in der richtigen Reihenfolge neu; prüfen Sie, ob die Betriebs-LED grün leuchtet.
4. Wenn Sie die Lampe vor Kurzem ersetzt haben, sollten Sie die Anschlüsse überprüfen.
5. Ersetzen Sie das Lampenmodul.
6. Setzen Sie die alte Lampe wieder im Projektor ein; lassen Sie das Gerät reparieren.

Problem: Die Lampe schaltet sich aus

1. Überspannungen können dazu führen, dass sich die Lampe ausschaltet. Ziehen Sie das Netzkabel und schließen es wieder an; drücken Sie die Ein-/Austaste.
2. Falls die Lampe dennoch nicht zündet, trennen Sie den Projektor von der Stromversorgung und lassen ihn 60 Minuten abkühlen. Ersetzen Sie die Lampe.
3. Falls eine neue Lampe das Problem nicht löst, setzen Sie die alte Lampe im Projektor ein und lassen das Gerät reparieren.

Fernbedienungsprobleme

Problem: Der Projektor reagiert nicht auf die Fernbedienung

1. Richten Sie die Fernbedienung auf den Fernbedienungssensor am Projektor.
2. Stellen Sie sicher, dass sich keine Hindernisse zwischen Fernbedienung und Sensor befinden.
3. Schalten Sie die Fluoreszenzlampen im Zimmer aus.
4. Prüfen Sie die Polarität der Batterien.
5. Ersetzen Sie die Batterien.
6. Schalten Sie andere infrarotfähige Geräte in der Umgebung aus.
7. Ersetzen Sie dei Fernbedienung.

Audioprobleme

Problem: Es wird kein Ton ausgegeben

1. Passen Sie die Lautstärke über die Fernbedienung an.
2. Passen Sie die Lautstärke der Audioquelle an.
3. Prüfen Sie den Anschluss der Audiokabel.
4. Trennen Sie das Audiokabel.
5. Testen Sie die Audioausgabe der Quelle mit anderen Lautsprechern.
6. Lassen Sie den Projektor reparieren.

Problem: Der Ton ist verzerrt

1. Prüfen Sie den Anschluss der Audiokabel.
2. Testen Sie die Audioausgabe der Quelle mit anderen Lautsprechern.
3. Lassen Sie den Projektor reparieren.

Projektor zur Reparatur einschicken

Falls Sie das Problem nicht lösen können, wenden Sie sich an den technischen Kundendienst von InFocus: www.infocus.com/support. Sollte der Projektor repariert werden müssen, verpacken Sie ihn im Originalkarton, bringen die RMA-Nummer an der Außenseite des Kartons an und senden den Projektor ein.

Häufig gestellte Fragen zu HDMI

F. Worin liegt der Unterschied zwischen einem Standard-HDMI-Kabel und einem High-Speed-HDMI-Kabel?

Vor Kurzem hat die HDMI Licensing, LLC Kabel bekannt gegeben, dass Kabel nach Standard- und High-Speed-Spezifikationen getestet werden.

Standard-HDMI-Kabel („Kategorie 1“) übertragen mit einer Frequenz von 75 MHz bzw. bei einer Datenrate bis 2,25 GBit/s; dies entspricht einem 720p/1080i-Signal.

High-Speed-HDMI-Kabel („Kategorie 2“) übertragen mit einer Frequenz von 340 MHz bzw. bei einer Datenrate bis 10,2 GBit/s; dies ist die aktuell höchste verfügbare Bandbreite über ein HDMI-Kabel und kann erfolgreich 1080p-Signale verarbeiten, inklusive Signalen mit erhöhter Farbtiefe und/oder Aktualisierungrate. Zudem können an High-Speed-Kabeln Anzeigegeräte mit höherer Auflösung angeschlossen werden, wie z. B. WQXGA-Breitbildmonitore (Auflösung: 2560 x 1600).

F. Wie gehe ich vor, wenn ich HDMI-Kabel mit einer Länge von mehr als 10 Metern benötige?

Es gibt viele HDMI-Adapter, mit deren Hilfe Sie die effektive Reichweite von HDMI-Kabeln deutlich über die typischen 10 Meter erweitern können. Diese Unternehmen stellen eine Vielzahl von Lösungen her, inklusive aktiver Kabel (d.h. in den Kabeln ist aktive Elektronik integriert, welche das Kabelsignal steigert und dadurch die Reichweite verlängert), Repeater, Verstärker sowie CAT5/6- und Glasfaserlösungen.

F. Woher weiß ich, ob es sich bei einem Kabel um ein HDMI-zertifiziertes Kabel handelt?

Alle HDMI-Produkte müssen durch den Hersteller im Rahmen des HDMI-Konformitätstests zertifiziert werden. Es gibt jedoch Fälle, bei denen Kabel das HDMI-Logo tragen, jedoch nicht ordnungsgemäß getestet wurden. Die HDMI Licensing, LLC arbeitet aktiv an der Aufklärung dieser Fälle, damit sichergestellt ist, dass die HDMI-Marke angemessen auf dem Markt genutzt wird. Wir empfehlen Kunden, ihre Kabel bei einer verlässlichen Quelle bzw. von einem vertrauenswürdigen Unternehmen zu erwerben.

Weitere Einzelheiten finden Sie unter: http://www.hdmi.org/learningcenter/faq.aspx#49

SPEZIFIKATIONEN

Spezifikationen

Modell IN5316HD	IN5318
Display	TI DMD, 1080P, 0,65" TI DMD, WUXGA, 0,67"
Native Auflösung	1920 x 1080 1920 x 1200
Projektionsabstand(Standardobjektiv)	1,5 – 7 m (4,92 ft ~ 22,97 ft)
Größe der Projektionsfläche(Standardobjektiv)	35,1" ~205" (89 cm ~ 521 cm) 36,1"~211" (92 cm ~ 536 cm)
Projektionsobjektiv	Manueller Focus und Zoom
Zoomverhältnis(Standardobjektiv)	1,25
Vertikale Keystone-Korrektur	+/- 15 Grad
Projektionsmethode	Front, Rück, Desktop/Decke (Rück, Front)
Kompatibilität	VGA, SVGA, XGA, SXGA, SXGA+, UXGA, 1080P, WUXGA, Mac
SDTV/EDTV/ HDTV	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Videostandards	NTSC 4.43, PAL (M/N/60), SECAM
H-Sync	15K, 31 – 90 kHz
V-Sync	23 – 85 Hz
Sicherheitszertifizierung	FCC-B, UL, cUL, CB, CE, CCC, PCT, PSB, SABS, NOM, CECP, SASO,TÜV-GS, KC, UL-s für Argentinien C-TICK
Betriebstemperatur	5 °~ 35 °C (41° ~ 95°F)
Abmessungen (B x T x H)	430,16 mm x 318,00 mm x 175,00 mm (16,94" x 12,52" x 6,89")
WS-Eingabe	Universal 100 – 240 V Wechselspannung, typisch bei 110 VWechselspannung (100 – 240)/ ± 10 %
Stromverbrauch	Hell-Modus: 410 W / Normalmodus: 350 W
Bereitschaft	RS232-Steuerung aktiviert <1 Watt (Standard)RJ45-Steuerung aktiviert <9 Watt
Lampeneinstellungen	Hell-Modus: 330 W / Normal modus: 280 W
Lautsprecher	AMP, 3-W-Lautsprecher x 2
Eingänge	2 VGA
	DISPLAYPORT x 1
	1 S-Videoeingang
	5 BNC (RGBHV) x 1
	Component x 1
	1 Composite Video-Eingang
	IHDMI-Eingang
	Cinch-Stereo x 2
	Miniklinke, Stereo x 1
Ausgänge	1 VGA
	Miniklinke, Stereo x 1
Daten-Ports	RS-232C
	RJ45
	Leinwandauslöser: DC-Buchse x 1 (12 V Wechselspannung, 200 mA-Ausgang)
	USB (Diavorlauf, Mausklicks und Firmware-Aktualisierungen)
Sicherheit	Sicherheitskabel-Steckplatz

Projektionsabstand vs. Projektionsgröße (1080P)

Tabelle mit Projektionsabstand und Größe

Standardprojektionsobjektiv: RW: 1,54 - 1,93; Versatz = 10 %

IN5316HD TELE WEITWINKEL
Abstand (m/Zoll)	1,71/67,3	3,42/134,6	4,27/168,2	8,55/336,4	1,70/67,1	3,41/134,2	6,82/268,4	10,23/402,7
Diagonale(Zoll / Fuß)	40/3,3	80/6,7	100/8,3	200/16,7	50/4,2	100/8,3	200/16,7	300/25
Bildhöhe(mm/Zoll)	498/19,6	996/39,2	1245/49	2491/98,1	623/24,5	1245/49	2491/98,1	3736/147,1
Bildbreite(mm/Zoll)	886/34,9	1771/69,7	2214/87,2	4428/174,3	1107/43,6	2214/87,2	4428/174,3	6641/261,5
A(Versatz -mm/Zoll)	50/2	100/3,9	125/4,9	249/9,8	62/2,5	125/4,9	249/9,8	374/14,7

Weitdistanz-Projektionsobjektiv: RW: 1,93 - 2,9; Versatz = 10 %

IN5316HD TELE WEITWINKEL
Abstand (m/Zoll)	2,57/101,1	6,42/252,8	12,84/505,5	19,26/758,3	2,14/84,1	6,41/252,3	12,82/504,6	19,23/757
Diagonale(Zoll / Fuß)	40/3,3	100/8,3	200/16,7	300/25	50/4,2	150/12,5	300/25	450/37,5
Bildhöhe (mm/Zoll)	498/19,6	1245/49	2491/98,1	3736/147,1	623/24,5	1868/73,5	3736/147,1	5604/220,6
Bildbreite (mm/Zoll)	886/34,9	2214/87,2	4428/174,3	6641/261,5	1107/43,6	3321/130,7	6641/261,5	9962/392,2
A(Versatz -mm/Zoll)	50/2	125/4,9	249/9,8	374/14,7	62/2,5	187/7,4	374/14,7	560/22,1

Kurzdistanz-Projektionsobjektiv: RW: 0,77; Versatz = 10 %

IN5316HD	FEST
Abstand (m/Zoll)	0,68/26,8	1,36/53,7	1,70/67,1	2,56/100,7
Diagonale(Zoll / Fuß)	40/3,3	80/6,7	100/8,3	150/12,5
Bildhöhe (mm/Zoll)	498/19,6	996/39,2	1245/49	1868/73,5
Bildbreite (mm/Zoll)	886/34,9	1771/69,7	2214/87,2	3321/130,7
A(Versatz -mm/Zoll)	50/2	100/3,9	125/4,9	187/7,4

Projektionsabstand vs. Projektionsgröße (WUXGA)

Tabelle mit Projektionsabstand und Größe

Standardprojektionsobjektiv: RW: 1,54 - 1,93; Versatz = 5 %

IN5318 TELE WEITWINKEL
Abstand (m/Zoll)	1,66/65,5	3,33/130,9	4,16/163,7	8,31/327,3	1,66/65,3	3,32/130,6	6,63/261,2	9,95/391,8
Diagonale(Zoll / Fuß)	40/3,3	80/6,7	100/8,3	200/16,7	50/4,2	100/8,3	200/16,7	300/25
Bildhöhe(mm/Zoll)	538/21,2	1077/42,4	1346/53	2692/106	673/26,5	1346/53	2692/106	4039/159
Bildbreite(mm/Zoll)	862/33,9	1723/67,8	2154/84,8	4308/169,6	1077/42,4	2154/84,8	4308/169,6	6462/254,4
A(Versatz -mm/Zoll)	27/1,1	54/2,1	67/2,6	135/5,3	34/1,3	67/2,6	135/5,3	202/7,9

Weitdistanz-Projektionsobjektiv: RW: 1,93 - 2,9; Versatz = 5 %

IN5318	TELE				WEITWINKEL
Abstand (m/Zoll)	2,5/98,4	6,25/245,9	12,49/491,8	18,74/737,8	2,08/81,8	6,24/245,5	12,47/491	18,71/736,5
Diagonale(Zoll / Fuß)	40/3,3	100/8,3	200/16,7	300/25	50/4,2	150/12,5	300/25	450/37,5
Bildhöhe (mm/Zoll)	538/21,2	1346/53	2692/106	4039/159	673/26,5	2019/79,5	4039/159	6058/238,5
Bildbreite (mm/Zoll)	862/33,9	2154/84,8	4308/169,6	6462/254,4	1077/42,4	3231/127,2	6462/254,4	9693/381,6
A(Versatz -mm/Zoll)	27/1,1	67/2,6	135/5,3	202/7,9	34/1,3	101/4	202/7,9	303/11,9

Kurzdistanz-Projektionsobjektiv: RW: 0,77; Versatz = 5 %

IN5318	FEST
Abstand (m/Zoll)	0,66/26,1	1,33/52,2	1,66/65,3	2,49/97,9
Diagonale(Zoll / Fuß)	40/3,3	80/6,7	100/8,3	150/12,5
Bildhöhe (mm/Zoll)	538/21,2	1077/42,4	1346/53	2019/79,5
Bildbreite (mm/Zoll)	862/33,9	1723/67,8	2154/84,8	3231/127,2
A(Versatz -mm/Zoll)	27/1,1	54/2,1	67/2,6	101/4

Taktmodus-Tabelle

Der Projektor kann verschiedene Auflösungen anzeigen. Die folgende Tabelle zeigt die Auflösungen, die vom Projektor dargestellt werden können.

SIGNAL AUFLÖSUNG		H-SYNC (KHz)	V-SYNC (Hz)	COMPOSITE/ S-VIDEO	VGA 1/2 /RGBHV (ANALOG)	HDMI (DIGITAL)	DP (DIGITAL)
NTSC	—	15,734	60,0	O	— — —
PAL/SECAM	—	15,625	50,0	O	— — —
VESA	720 x 400 37,9 85,0			—	O	O	O
	640 x 480 31,5 60,0			—	O	O	O
	640 x 480 37,9 72,8			—	O	O	O
	640 x 480 37,5 75,0			—	O	O	O
	640 x 480 43,3 85,0			—	O	O	O
	800 x 600 35,2 56,3			—	O	O	O
	800 x 600 37,9 60,3			—	O	O	O
	800 x 600 46,9 75,0			—	O	O	O
	800 x 600 48,1 72,2			—	O	O	O
	800 x 600 53,7 85,1			—	O	O	O
	1024 x 768 48,4 60,0			—	O	O	O
	1024 x 768 56,5 70,1			—	O	O	O
	1024 x 768 60,0 75,0			—	O	O	O
	1024 x 768 68,7 85,0			—	O	O	O
	1280 x 800 49,7 59,8			—	O	O	O
	1280 x 800 62,8 74,9			—	O	O	O
	1280 x 800 71,6 84,8			—	O	O	O
	1280 x 1024 64,0 60,0			—	O	O	O
	1280 x 1024 80,0 75,0			—	O	O	O
	1280 x 1024 91,1 85,0			—	O	O	O
	1400 x 1050 65,3 60,0			—	O	O	O
	1440 x 900 55,9 60,0			—	O	O	O
	1600 x 1200 75,0 60			—	O	O	O
	1920 x 1080 67,2 60			—	O	O	O
	1920 x 1200[RB] 74,0 60			—	O	O	O
Apple Macintosh	640 x 480 35,0 66,7			—	O	O	O
	832 x 624 49,7 74,5			—	O	O	O
	1024 x 768 60,2 74,9			—	O	O	O
	1152 x 870 68,7 75,1			—	O	O	O
SDTV	480i	15,734	60,0	—	O	O	O
	576i	15,625	50,0	—	O	O	O
SIGNAL AUFLÖSUNG		H-SYNC (kHz)	V-SYNC (Hz)	COMPOSITE/ S-VIDEO	VGA 1/2 /RGBHV (ANALOG)	HDMI (DIGITAL)	DP (DIGITAL)
EDTV	576p	31,3	50,0	—	O	O	O
	480p	31,5	60,0	—	O	O	O
HDTV	720p	37,5	50,0	—	O	O	O
	720p	45,0	60,0	—	O	O	O
	1080i	33,8	60,0	—	O	O	O
	1080i	28,1	50,0	—	O	O	O
	1080p	27	24,0	—	O	O	O
	1080p	28,13	25,0	—	O	O	O
	1080p	33,75	30,0	—	O	O	O
	1080p	67,5	60,0	—	O	O	O
	1080p	56,3	50,0	—	O	O	O

O: Frequenz unterstützt
—: Frequenz nicht unterstützt
(*) VGA unterstützt EDTV/SDTV/HDTV (Component) mit einem Adapter.

Projektorabmessungen

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten.

Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Beim Betrieb dieses Gerätes in Wohngebieten kann es zu Störungen kommen. In diesem Fall hat der Anwender die Störungen in eigenverantwortlich zu beseitigen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von den für die Übereinstimmung verantwortlichen Parteien zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.

Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

WEEE

Hinweis: Dieses Produkt erfüllt die Anforderungen der europäischen ("WEEE")-Richtlinie über die Entsorgung elektrischer und elektronischer Altgeräte (2002/96/EG). Gemäß der WEEE-Richtlinie müssen die Geräte in allen EU-Mitgliedstaaten getrennt vom Hausmüll gesammelt und entsorgt werden. Hinweise zur Sammlung und zum Recycling erhalten Sie bei der örtlichen Behörde oder in dem Laden, in dem Sie das Produkt erworben haben.

Sicherheitszertifizierungen

FCC-B, UL, cUL, CB, CE, CCC, PCT, PSB, SABS, NOM, CECP, SASO, TÜV-GS, KC, UL-s für Argentinien und C-TICK
