Produkttyp	DLP-Projektor
Auflösung	XGA (1024 x 768)
Helligkeit	3500 Lumen
Kontrastverhältnis	15.000:1
Lampenlebensdauer	bis zu 5000 Std. (Normal), 10.000 Std. (Eco)
Abmessungen (B x T x H)	300 x 230 x 100 mm
Gewicht	2,5 kg
Stromverbrauch	300 W (max)
Eingänge	1x HDMI, 1x VGA, 1x Composite (Cinch), USB (Service)
Lautsprecher	2 W mono
Projektionsfaktor	1,9 – 2,1:1
Trapezkorrektur	Vertikal ±40°
Betriebsgeräusch	30 dB (Eco)
Reinigung	Luftfilter regelmäßig reinigen; Lüftungsschlitze sauber halten
Lampe austauschbar	Ja (Ersatzlampe: SP-LAMP-MODEL)
Sicherheit	Kensington-Schloss, Passwortschutz
Betriebstemperatur	5°C – 35°C
Garantie	2 Jahre

Häufig gestellte Fragen - IN1144 INFOCUS

Wie wechsle ich die Lampe des InFocus IN1144?

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker. Öffnen Sie die Lampenabdeckung an der Unterseite, lösen Sie die Schrauben und entnehmen Sie die alte Lampe. Setzen Sie die neue Lampe ein (Ersatzteilnummer: SP-LAMP-MODEL) und schließen Sie die Abdeckung. Setzen Sie die Lampenlebensdauer über das Menü zurück.

Was bedeutet die Kontrollleuchte ‚Lampe‘ beim InFocus IN1144?

Die Lampe leuchtet oder blinkt, wenn die Lampenlebensdauer abläuft oder ein Fehler vorliegt. Konsultieren Sie die Bedienungsanleitung für genaue Blinkcodes. Im Allgemeinen weist eine durchgehende Lampe auf einen Austausch hin.

Kann ich den InFocus IN1144 an der Decke montieren?

Ja, der Projektor ist für die Deckenmontage geeignet. Verwenden Sie eine geeignete Deckenhalterung und achten Sie auf ausreichende Belüftung. Schrauben Sie die Füße ab und montieren Sie die Halterung.

Welche Auflösung unterstützt der InFocus IN1144?

Der Projektor hat eine native Auflösung von XGA (1024 x 768) und unterstützt höhere Auflösungen wie 1080p herunterskaliert.

Wie reinige ich den Luftfilter des InFocus IN1144?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Entfernen Sie den Filterdeckel, nehmen Sie den Filter heraus und reinigen Sie ihn mit einem Staubsauger oder weichen Bürste. Setzen Sie den Filter wieder ein und schließen Sie die Abdeckung. Reinigen Sie den Filter alle 100 Betriebsstunden.

Warum wird das Bild auf meinem InFocus IN1144 verzerrt angezeigt?

Stellen Sie den Projektor senkrecht zur Leinwand auf. Nutzen Sie die Trapezkorrektur im Menü unter ‚Einstellungen‘, um die Bildverzerrung vertikal anzupassen.

Wie schließe ich meinen Laptop an den InFocus IN1144 an?

Verbinden Sie den Laptop über ein VGA- oder HDMI-Kabel (je nach Modell) mit dem entsprechenden Eingang des Projektors. Wählen Sie die korrekte Quelle über die Taste ‚Source‘ auf der Fernbedienung oder am Gerät.

Was tun, wenn der InFocus IN1144 kein Bild zeigt?

Überprüfen Sie die Stromversorgung, ob die Lampe eingeschaltet ist (Kontrollleuchte). Prüfen Sie die Kabelverbindungen und wählen Sie die richtige Eingangsquelle. Falls das Problem bestehen bleibt, setzen Sie die Werkseinstellungen zurück oder wenden Sie sich an den Kundendienst.

Wie kann ich die Lautstärke des eingebauten Lautsprechers regeln?

Drücken Sie die Lautstärketasten auf der Fernbedienung oder im Menü unter ‚Audio‘. Der InFocus IN1144 hat einen 2-Watt-Monolautsprecher.

Wo finde ich die Seriennummer meines InFocus IN1144?

Die Seriennummer befindet sich auf einem Aufkleber an der Unterseite des Projektors. Sie wird für Garantieansprüche und Support benötigt.

BEDIENUNGSANLEITUNG IN1144 INFOCUS

Blicken Sie nicht längere Zeit direkt in den Projektorstrahl. Wenden Sie sich möglichst mit dem Rücken zum Strahl.
Dmit Sie nicht in den Strahl treten müssen, empfiehlt sich der Einsatz eines Stabs oder Laserpointers.
Wenn der Projektor in einem Klassenzimmer verwendet wird, müssen die Schüler entsprechend beaufsichtigt werden, wenn Sie vorne an der Projektionsfläche etwas aufzeigen sollen.
Verwenden Sie zur Leistungsminimierung Jalousien zur Reduzierung der Umgebungsbeleuchtung.

WHICE SCHERBOWEE

1. Blockieren Sie keine Belüftungsöffnungen. Zur Sicherstellung eines zuverlässigen Projektorbetriebs und zum Schutz vor Überhitzung sollten Sie den Projektor an einem Ort aufstellen, an dem die Belüftung nicht blockiert wird. Stellen Sie den Projektor bspw, nicht auf einem beladenen Couchtisch, einem Sofa oder Bett etc., auf. Stellen Sie den Projektor nicht in einen Einbau, z. B. ein Bücherregal oder einen Schrank, in dem die Luftzirkulation beschränkt ist.
2. Verwenden Sie den Projektor nicht in der Nähe von Wasser oder Feuchtigkeit. Selzen Sie den Projektor zur Reduzierung von Brand- und/oder Stromschlaggefahr weder Regen noch Feuchtigkeit aus.
3. Installieren Sie ihn nicht in der Nähe von Wärmequellen, wie Heizkörpern, Heizstäben, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme abgeben.
4. Verwenden Sie den Projektor nicht im direkten Sonnenlicht.
5. Verwenden Sie ihn nicht in der Nähe von Geräten, die starke magnetische Felder erzeugen.
6. Verwenden Sie den Projektor nicht an Orten, die übermäßigem Staub und Schmutz ausgesetzt sind.
7. Schalten Sie das Gerät vor dem Reinigen ab.
8. Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
9. Stellen Sie sicher, dass die Raumtemperatur 0 bis 40 °C beträgt.
10. Achten Sie darauf, dass die relative Luftfeuchte bei 5 bis 35 °C 80 % (nicht kondensierend) beträgt.
11. Das Gerät darf nicht fallen gelassen, geworfen oder verbogen werden.
12. Entsorgen Sie den Projektor auf umweltfreundliche Weise und entsprechend den örtlichen Entsorgungsrichtlinien. Bei Entsorgung des Projektors durch Verbrennung besteht Explosionsgefahr.
13. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
14. Verwenden Sie nur vom Hersteller angegebene Ergänzungen/Zubehörteile.
15. Verwenden Sie das Gerät nicht, falls es physikalisch beschädigt oder falsch gehandhabt wurde. Zu physikalischen Schäden/falscher Handhabung zählen (unter anderem):

Das Gerät ist heruntergefallen.

→ Ladegerät oder Stecker wurden beschädigt.

→ Flüssigkeit wurde über dem Projektor verschüttet.

→ Der Projektor war Regen oder Feuchtigkeit ausgesetzt.

Ein Fremdkörper ist in den Projektor gefallen; etwas im Projektor ist lose.

Versuchen Sie nicht, das Gerät eigenhändig zu reparieren. Durch Öffnen oder Entfernen der Abdeckungen können Sie sich gefährlicher Spannung oder anderen Gefahren aussetzen. Bitte wenden Sie sich vor dem Einsenden des Gerätes zur Reparatur an Ihren örtlichen Händler oder ein Kundencenter.

1. Achten Sie darauf, dass weder Fremdkörper noch Flüssigkeiten in den Projektor gelangen. Sie können gefährliche Spannungspunkte berühren und Komponenten kurzschließen, was wiederum einen Brand oder Stromschlag zur Folge haben kann.

2. Befolgen Sie alle Warn- und Vorsichtshinweise in dieser Anleitung und am Projektor.

3. Halten oder berühren Sie den Projektor nicht längere Zeit, während der Projektor eingeschaltet ist.
4. Berühren Sie den Projektor nicht längere Zeit, während er in Betrieb ist.

KONORMÄSERMÄRUNG

Wir erklären auf eigene Verantwortung, dass dieser Projektor mit folgenden Richtlinien und Normen übereinstimmt:

EMV-Richtlinie 2004/108/EG

ErP-Richtlinie 2009/125/EG

EMV: EN 55022: 2010

EN 55024: 2010

EN 61000-3-2: 2006+A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

Sicherheit: IEC 60950-1:2005; EN 60950-1:2006+A12:2011

MAREN

Apple, Macintosh, iPod, iPod nano und iPhone sind Marken oder eingetragene Marken der Apple Computer, Inc. IBM ist eine Marke oder eingetragene Marke der International Business Machines, Inc.

DLP® und das DLP-Logo sind eingetragene Marken von Texas Instruments und BrilliantColor™ ist eine Marke von Texas Instruments. Microsoft, PowerPoint und Windows sind Marken oder eingetragene Marken der Microsoft Corporation.

Adobe und Acrobat sind Marken oder eingetragene Marken von Adobe Systems Incorporated. InFocus, In Focus und INFOCUS (stillisiert) sind eingetragene Marken oder Marken der InFocus Corporation in den Vereinigten Staaten und anderen Ländern.

Hinweis: Dieses Produkt fällt als mit einem Gehäuse versehenes Elektro- bzw. Elektronikgerät unter die WEEE-Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte der Europäischen Union (2002/96/EG). Die

WEEE-Richtlinie erfordert, das in sämtlichen EU-Mitgliedstaaten mit einem Gehäuse versehene Geräte getrennt vom Hausmüll gesammelt und gehandhabt werden müssen. Bitte befolgen Sie die Anweisungen Ihres örtlichen

Entsorgungsbetriebs oder erkundigen Sie sich in dem Laden, in dem Sie das Produkt erworben haben, nach Sammel- und Recyclingoptionen.

FCC-WARUNG

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Hinweis: Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen

Storungen beim Betrieb in Wohngebieten zu gewahrleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet

Storungen der Funkkommunikation verursachen. Allerdings ist nicht gewannestet, dass es in bestimmten Installationen nicht zu Storungen kommt. Falls diese Ausrüstung Storungen des Radio- oder Femenemprangs verursachen sollte,

was leicht durch Aus- und Einschalten der Ausrüstung herausgegeben werden kann, wird dem Anwender empfohlen, die Storung durch eine oder mehrere der folgenden Mahanmen zu beseitigen.

-- Nedausrichtung oder Neuplatzierung der Emplangsamtenne(n).

-- Vergroßern des Abstands zwischen Gerät und Empfänger.

-- Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.

-- Hinzuziehen des Händlers oder eines erfahrenen Radio-/Femsehtechnikers.

Änderungen oder Modifikationen, die nicht ausdrücklich durch die InFocus Corporation genehmigt sind, können die Berechtigung zum Betrieb des Gerätes erlöschen lassen.

KANDA

Dieses Digitalgerät der Klasse B stimmt mit der kanadischen ICES-003 überein. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ZUABNGEN

FCC, CE und CB

Es können weitere spezifische Länderzulassungen gelten. Bitte beachten Sie das Zertifizierungsetikett am Produkt.

Dieses Dokument bezieht sich auf das Regulierungsmodell IN1144.

Eingang: 110 bis 240 V Wechselspannung, 9 bis 4 A, 50 bis 60 Hz

InFocus behält sich das Recht vor, Produktangebote und Spezifikationen jederzeit ohne Ankündigung zu ändern.

PRODUIT-ÜBERGT

1. Fokusregler
2. Kensington-Schloss
3. Ein-/Austaste (ψ
4. Aufwärtstaste (▲)
5. Menütaste MENU
6. Linkstaste
7. Abwärtstaste (M)
8. Auto-Quelle-Taste
9. Rechtstaste (>)
10. Audioausgang
11.A/V-Eingang
12. SD-Kartenschlitz
13. HDMI-Anschluss
14. USB-Anschluss
15. VGA-Anschluss
16. IR-Empfänger
17. Linse
18. Netzeingang
19. Stativ-Schraubenloch
20. Höhenverstellungsfuß
1. Ein-/Austaste
2. Aufwärtstaste
3. Auto-Quelle-Taste
4. Menütaste
5. Enter-Taste
6. Linkstaste
7. Rechtstaste
8 Zoom-Taste
9. Seitenverhältnis-Taste
10. Abwärtstaste
11. PC-Taste/Konferenz löschen
12. HDMI-Taste
13. Component- (YPbPr) Taste
14. Videotaste / Theatereinstellung
15. WLAN-Taste
16. SD/USB-Taste
Hinweis
| WLAN- und SDVUSB-Taste funktionieren im EZ Suite-Mocus nicht.

Fernbedienung

Zuekör-Übersch

Standardzubehör

1. Netzkabel / Netzteil
2. VGA-Kabel
3. Fembedienung
   (ohne Batterien)
4. Tragetasche

Hinwels

• Das Standardzubehör kann aufgrund unterschiedlicher Appikationen je nach Region varieren.
• Das mitgelieferte Netzteil unterscheidet sich je nach Region.
• Die Fembedienung erfordert eine CR2025-Battere.

Ein-/AUSSCHALTEN

1. Schließen Sie das Netzkabel am Netzeingang an der Rückseite des Projektors an.
2. Schließen Sie den Stecker am anderen Ende des Netzkabels an eine Steckdose an. Die Status-LED leuchtet im Bereitschaftsmodus rot.
3. Drücken Sie zum Ein- oder Ausschalten die Ein-/Austasted). Die Status-LED leuchtet grün, wenn der Projektor eingeschaltet ist.

HÖHE DES PROJEKTIONSBILDES ANPASSEN

Der Projektor hat einen Höhenverstellungsfuß, mit dem die Höhe des Projektionsbildes eingestellt werden kann.

So passen Sie die Höhe an: Drehen Sie den Höhenverstellungsfuß zur Anpassung der Position des Projektionsbildes auf die gewünschte Höhe.

Hinweis

Wenn innerhalb 2 bis 3 Sekunden keine Änderungen vorgenommen werden, passt der Projektor die Bidanzeige automatisch über die Funktion Auto-Trapezkorrektur an.

PROKONED AVRGN

Leinwandgröße - Diagonale		Projektionsentfernung		Leinwandgröße - Breite		Leinwandgröße - Höhe
(D) (A) (B)		(C)
(Zoll) (mm)	(Zoll) (mm)	(Meter)	(Zoll) (mm)	(Zoll) (mm)
20	508	23,62	0,60	16,97	431	10,59	269
40	1016	47,64	1,21	33,94	862	21,18	538
60	1524	71,26	1,81	50,87	1292	31,81	808
80	2032	94,88	2,41	67,83	1723	42,40	1077
100	2540	118,90	3,02	84,80	2154	52,99	1346
120	3048	142,52	3,62	101,77	2585	63,58	1615
140	3556	166,14	4,22	118,70	3015	74,21	1885
160	4064	189,76	4,82	135,67	3446	84,80	2154
180	4572	213,78	5,43	152,64	3877	96,39	2423

Passen Sie den Fokus an, bis das Bild klar angezeigt wird.

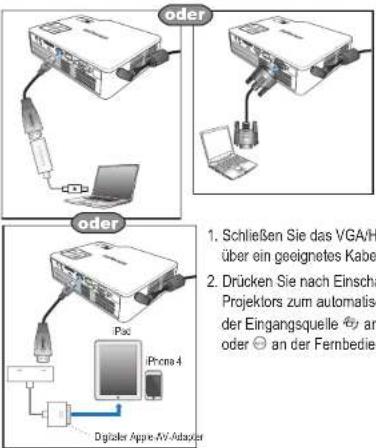

EINGANGSQUELLE ANSCHLIESSEN - VGA / HDMI

1. Schließen Sie das VGA/HDMI-Gerät über ein geeignetes Kabel an.
2. Drücken Sie nach Einschalten des Projeklors zum automatischen Wechseln der Eingangsquelle am Bedienfeld oder an der Fernbedienung.

EINGANGSQUELLE ANSCHLIESSEN - COMPOSITE AV-EINGANG

1. Verbinden Sie die AV-Eingangsquelle.
2. Drücken Sie nach Einschalten des Projektors zum automatischen Wechseln der Eingangsquelle am Bedienfeld oder an der Fernbedienung.

Hinweis

1. Alle anderen Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen.
2. Die zum Anschließen der Videoausgangsgeräte verwendeten Kabel sind nicht enthalten; bitte Gerätenändler kontaktieren.
3. iPod nano iPod touch iPhone iPod classic (Version 5 und höher)
4. Entwickelt für iPod/iPhone/Mobiltelefon/PMP mit TV-Ausgabefunktionen. Der Einsatz mit Geräten mit einer Audiosignalspannung über 0,3 Vrms wird nicht empfohlen.
5. Der Composite-Modus unterstützt nur Videceingangsquellen.

SD-KARE BNSEDEN

Stecken Sie eine SD-Karte in den Schlitz, wobei die goldenen Kontakte nach unten zeigen.

Hinweis

• Entfernen Sie die SD-Karte, indem Sie die Speicherkarte einfach aus dem Schiltz ziehen.
• Entfernen Sie die SD-Karte nicht, während der Projektor Bilder von der Karte profitiert.
  Andernfalls besteht die Gefahr von Datenverlust und Karlenschäden.
• Unterstützt SD-Karte mit einer Größe bis 32 GB.
  • Die SD-Karle ist nicht im Lieferumfang enthalten.

PROKORMINEN

Schrauben Sie ein herkömmliches Stativ in das Schraubenloch am Projektor.

Hinweis

Das Slativ ist cotonales Zubehör.

(1) AD = BD = 1

USB-FLASH-LAUFWERK EINSTECKEN

Stecken Sie ein USB-Flash-Laufwerk in den USB-Anschluss an der Rückseite des Projektors.

Hinweis

Unterstützt USB-Flash-Laufwerke mit FAT32- und NTFS-Format.

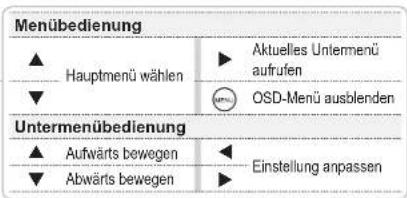

MENNE

Fernbedienung

Bedienfeld

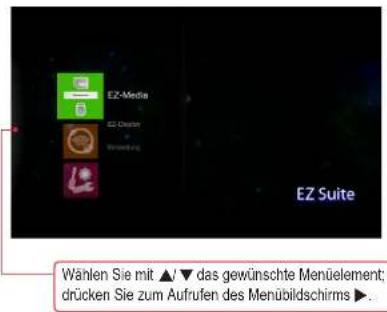

Allgemein (d. h. per Fernbedienung)

• Rufen Sie das Startmenü auf, indem Sie mit der Auto-Quelle-Taste die Quelle ändern, bis Multimedia erreicht ist.
  Markieren Sie mit ▲/▼ die gewünschte Hauptmenüoption, drücken Sie zur Bestätigung der Auswahl ▶.
  Geben Sie Mediendateien wieder, indem Sie mit ▲/▼ die Option [EZ-Media] wählen und mit ▶ den Datenquellenmodus aufrufen. Wählen Sie dann mit ▲/▼ die gewünschte Datenquellen, drücken Sie dann zum Aufrufen des EZ-Media-Untermenüs ▶.
  DaleTeltemMolklonalität variiert je nach-

EZ-Media-Untermenü

Startmenü

! Hinweis

Ein Tastenhinweis erscheint im unteren Bereich der meisten Bildschirme. Hinweise können je nach aktivelem Modus varieren. Drücken Sie die entsprechende Taste zur Auswahl von Option und Funktion.

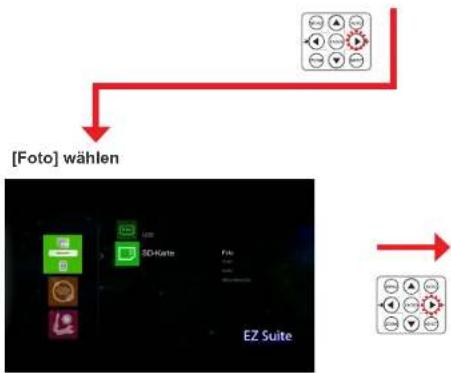

Fotos von USB-Flash-Laufwerk oder SD-Karte betrachten

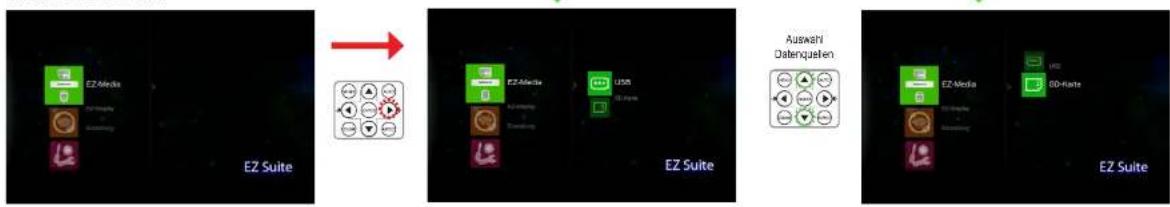

Datenquelle wählen

Startmenü aufrufen


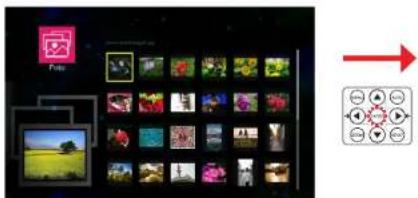

Fotodatei wählen

Dateivorschau

Datei durchsuchen

Vollbildmodus (siehe Seite 8)

Hinweis

Der angezeigte Bildschirm kann je nach der im vorhergen Schritt gewählten Datenquelle varieren

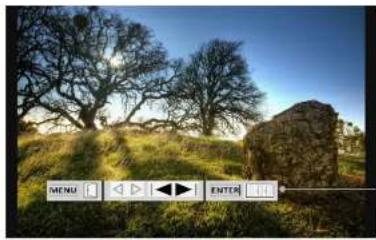

FOTOS BETRACHTEN – VOLLBILDANZEIGE

Falls die Diaschaufunktion aktiviert ist, werden Fotos kontinuierlich bei spezifischen Intervallen wiedergegeben.

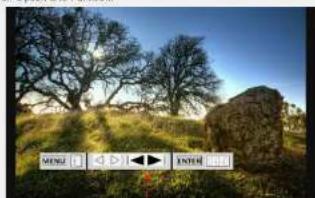

Hinweis

Der Tasterhinweis wird ausgeblendet, wenn das Tastenfeld 3 Sekunden nicht verwendet wird. Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste.

Hinweise zum Ändern der Diaschaueinstellungen finden Sie unter • Fotoeinstellungen weiter unter.

Medienwiedergabesteuerung

Vorheriges Foto

Zurück zur Miniaturbildanzeige

Nächstes Foto Diaschau starten

FORTENSSELLINGEN

Startmenü aufrufen

[Einstellungen] wählen

Einstellungen-Menü aufrufen

[Foto] wählen

Einstellungen anpassen

▲/▼: Element wählen
◀/▶: Einstellungen anpassen

Menüelement
Beschreibung und verfügbare Optionen

Wählen Sie das Seitenverhältnis der Anzeige.

Anzeigeformat

Verfügbare Optionen: An Bildschirm anpassen / Vollbild / Bildschirmgröße

Intervallzeit zwischen einzelnen Dias festlegen.

Diaschaudauer

Verfügbare Optionen: 10 Sek. / 30 Sek. / 1 Min.

VIEESWEDERGREEN

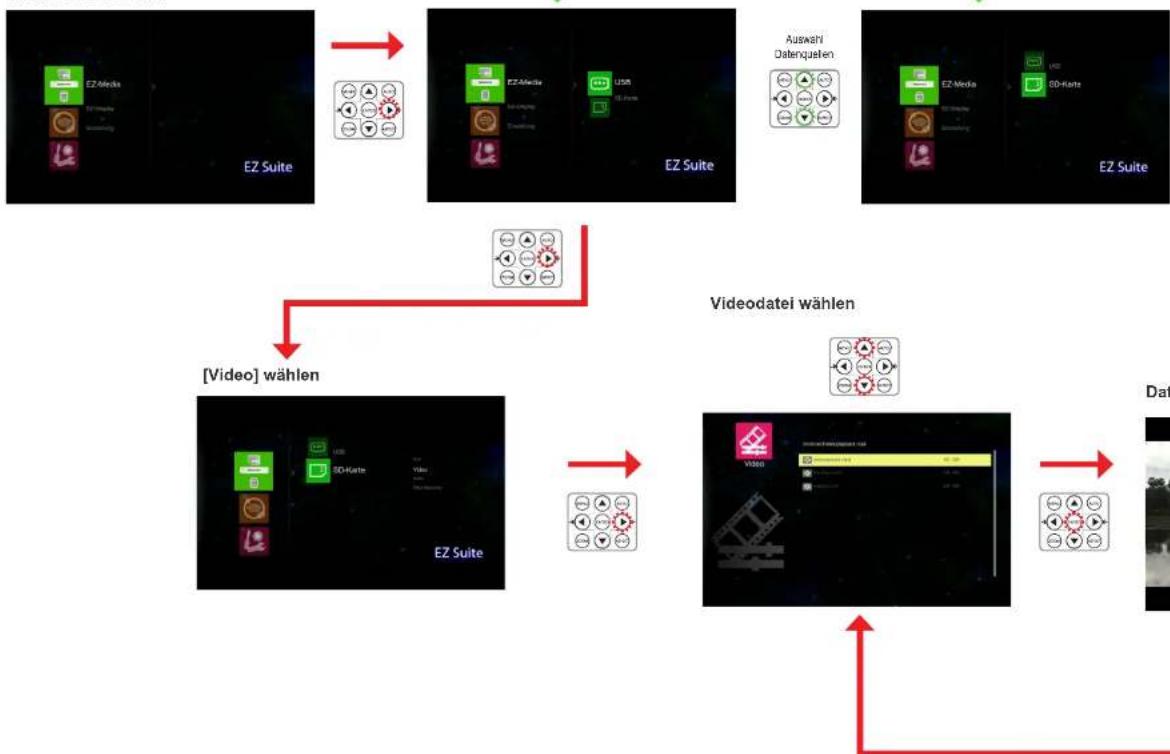

Videos von USB-Flash-Laufwerk oder SD-Karte betrachten

Datenquelle wählen
Startmenü aufrufen

Datei wiedergeben

Videowiedergabemodus (siehe Seite 10)

Hinweis

Der angezeigte Bildschirm kann je nach der im vorhergen Schritt gewählten Datenquelle varieren

VIDEOS WIEDERGEBEN – VIDEOWIEDERGABEMODUS

Hinweis

Der Tastenhrweis wird ausgeblendet, wenn das Tastenfeld 3 Sekunden nicht verwendet wird.

Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste.

Medienwiedergabesteuerung

ENTER	Unterbrechen/ Fortfahren	▶	Schnellvorlauf
MENU	Wiedergabe verlassen	◀	Rücklauf

VORNSSELLING

Startmenü aufrufen

[Einstellungen] wählen

Einstellungen-Menü aufrufen

[Video] wählen

Einstellungen anpassen

▲/▼: Element wählen
◀/▶: Einstellungen anpassen

Menüelement	Beschreibung und verfügbare Optionen
Anzeigeformat	Wählen Sie das Seitenverhältnis der Anzeige.
	Verfügbare Optionen: Original / Vollbild
Wiederholungsmodus	Stellen Sie die Videowiedergabemodus-Option ein.
	Verfügbare Optionen: Einzeln / Reihenfolge
Auto-Wiedergabe	De-/Aktivieren Sie die automatische Videowiedergabe.
	Verfügbare Optionen: Aus / Ein

Mukwedergeen

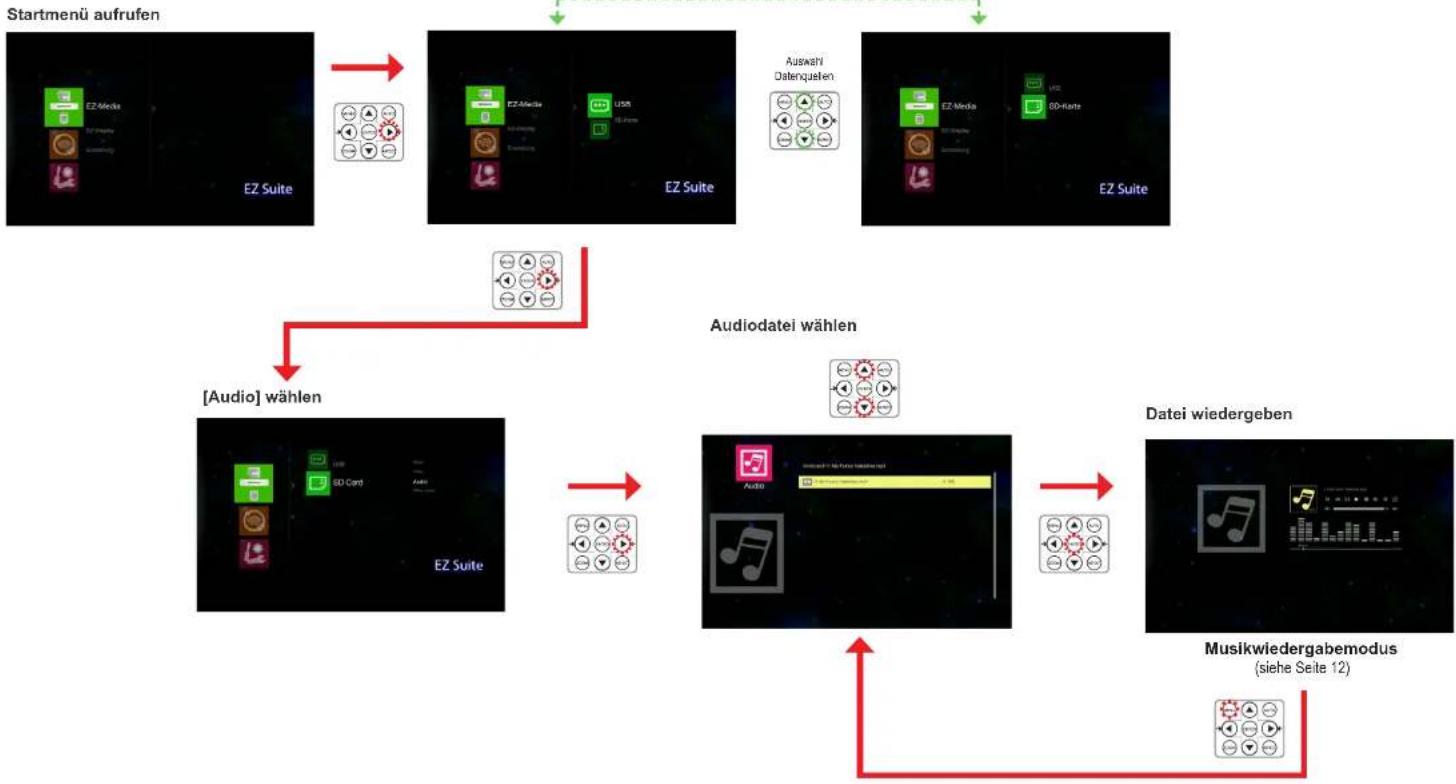

Musik von USB-Flash-Laufwerk oder SD-Karte betrachten

Datenquelle wählen

Hinweis

Der angezeigte Bildschirm kann je nach der im vorhergen Schritt gewählten Datenquelle varieren

MUSIK WIEDERGEBEN – MUSIKWIEDERGABEMODUS

Hinweis

Der Tasterhinweis wird ausgeblendet, wenn das Tasterfeld 3 Sekunden nicht verwendet wird.

Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste.

Medienwiedergabesteuerung

ENTER	Unterbrechen/ Fortfahren	▶	Schnellvorlauf
MENU	Wiedergabe verlassen	◀	Rücklauf

MUSSEILIGEN

Startmenü aufrufen

[Einstellungen] wählen

Einstellungen-Menü aufrufen

[Audio] wählen

Einstellungen anpassen

▲/▼: Element wählen
◀/▶: Einstellungen anpassen

Menüelement	Beschreibung und verfügbare Optionen
Wiederholungsmodus	Stellen Sie die Musikwiedergabemodus-Option ein.
	Verfügbare Optionen: Einzeln / Reihenfolge
Auto-Wiedergabe	De-/Aktivieren Sie die automatische Musikwiedergabe.
	Verfügbare Optionen: Aus / Ein

DOUMNE BERCHEN

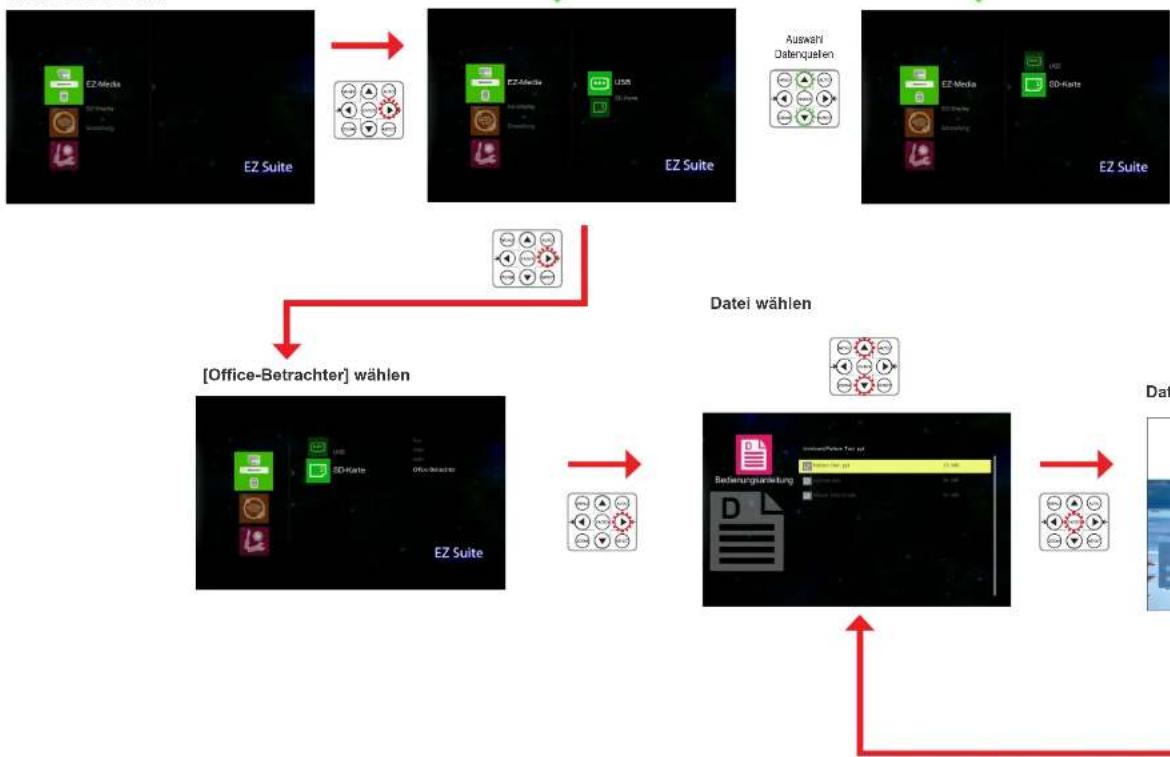

Dokumente von USB-Flash-Laufwerk oder SD-Karte betrachten

Datenquelle wählen

Startmenü aufrufen

Datei wählen

Datei betrachten

Anzeigemodus (siehe Seite 14)

Hinweis

Der angezeigte Bildschirm kann je nach der im vorhergen Schritt gewählten Datenquelle varieren.

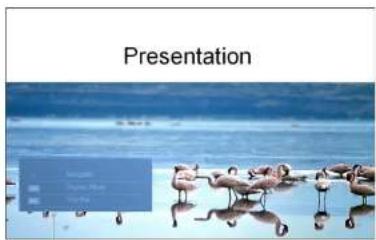

Dokumente Betrachten – Anzeigemodus

Hinweis

Der Tasterhinweis wird ausgeblendet, wann das Tasterfeld 3 Sekunden nicht verwendet wird.

Drücken Sie zur Anzeige des Tastenhinweises eine bellebige Taste.

Vollbildanzeige

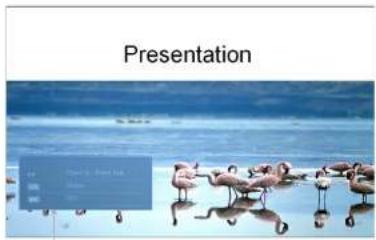

Erweiterter Menümodus

EZ-Display-Menü aufrufen

USB-Kabel anschließen

[USB-Display] wählen

Mit PC verbinden

PC-Anzeige betrachten

Der Computer erkennt die Verbindung automatisch und installiert den erforderlichen Treiber.

WLAN-AME

Hinweis

Beim ersten Einsatz der Funktion WLAN Display laden Sie die Software EZ WLAN Display Tool auf Ihren PC herunter und installieren sie: Doppelklicken Sie am Windows-Desktop auf „Windows OS“.

Befolgen Sie die Bildschimmanweisungen zum Abschließen der Softwareinstallation. IP-Adresse: 192.168.100.1

WLAN-Dongle anschließen

[WLAN Display] wählen

Mit PC verbinden

Wählen Sie den in der

Drahtlosnetzwerkverbindung-Liste am PC aufgelisteten Dongle-Namen.

Hinweis

- Beim ersten Verbindungsaufbau werden Sie zur Kennworteingabe aufgefordert. Verwenden Sie WPA-PSK mit TKIP-Verschlüsselung über das Kennwort „12345678“, klicken Sie dann auf Verbinden.

„EZ-WLAN“-Software ausführen und PC-Anzeige betrachten

Hinweis

Nach dem Verbindungsaufbau passt der PC automatisch die Auflösung an

MENÜEINSTELLUNGEN FÜR EXTERNE EINGANGSQUELLE ANPASSEN

Eingangsquelle wählen

Sobald ein Videoeingangsgerät verbunden und eingeschaltet ist, wechseln Sie die Eingangsquelle automatisch mit ☺ an der Fermedienung oder ☑ am Bedienfeld.

Quellen sind in nachstehender Reihenfolge verfügbar:

1. VGA

2. HDMI

3. Component

4. Composite

5. Multimedia

Hinweis: Die Startposition in der Liste wird durch die zuletzt angeschlossene Eingangsquelle bestimmt.

Menümodus aufrufen

Drücken Sie zum Aufrufen des Menümodus an der Fernbedienung oder Man Bedienfeld.

Menüelemente

Bild-Menü

Bildschim-Menü

Einstellung-Menü Optionen-Menü

BETRACHTEN VON 3D-DATEIEN

1. Menu-Modus öffnen.
2. Navigieren Sie zu 3D im Bildschirm-Menü.
3. 3D auf EIN stellen.
4. Wenn nötig, 3D Invert auf EIN stellen. (Nur anwenden, wenn das Bild flattert, seltsam aussieht oder wenn die Bildtiefe nicht erscheint oder Sie eine Überanstrengung der Augen erfahren, schalten Sie diese Funktion ein, um zu sehen, ob sich das Bild verbessert.)

Anmerkungen

• 3D-Betrieb ist nur kompatibel mit PC-Ausgabe von HDMI- und VGA-Quelen mit 1280 x 720 oder 1024 x 576 Auflösungen mit 120Hz Bildwiedermolfrequenz.
• PC muss eine Anwendung besitzen, die Seiten-Flip-Ansicht unterstützt für stereoskopische Datelen.
- Nicht-stereoskspische 2D-Guellmaterial kann nicht umgewandelt und auf 3D angezeigt werden.
3D-Ansichtsgläser müssen Texas Instruments DLP Link®-kompatibel sein.

Bildschirm-Menü

MENÜ VERWENDEN

Einzelheiten zu Menüelementen finden Sie in der nachstehenden Tabelle.

Menü Menüelement Beschreibung
Bild	Anzeigemodus Hier stellen Sie die Bildhelligkeit ein.
	Helligkeit Hier stellen Sie die Bildhelligkeit ein.
	Kontrast Hier stellen Sie den Bildkontrast ein.
	Farbton Hier passen Sie die Balance der Farben Rot, Grün und Blau im Bild an.
	Scharfe Hier können Sie die Schärfe bzw. Weichheit des Bildes einstellen.
	Sättigung Hier passen Sie die Farbintensität an.
	Erweitert	Hier konfigurieren Sie erweiterte Einstellungen des projizierten Bildes.
		Gamma Hier passen Sie die Gamma-Unterschiede zwischen dunklen und hellen Bereichen des Eingangssignals an.
		BrilliantColor Zur Erhöhung der Helligkeit durch Änderung der Farben.
		Farbtemperatur Hier wählen Sie die Farbtemperatur der Anzeige.
		Farbraum Hier passen Sie die Farbe des projizierten Bildes von einer Videoeingangsquelle an.
		Beenden Hiermit kehren Sie zum Bild-Untermenü zurück.
Bildschirm	Bildformat Wählen Sie das Seitenverhältnis der Anzeige.
	Overscan Hiermit können Sie die Overscan-Anzeige aktivieren (nur bei HDMI-Eingangssignalen).
	Digitalzoom Zum digitalen Vergrößern des projizierten Bildes.
	Auto-Trapezkorrektur Zur automatischen Anpassung von Trapezverzerrungen des projizierten Bildes.
	Manuelle Trapezentzerrung Zur manuellen Anpassung von Trapezverzerrungen des projizierten Bildes.
Einstellung	Sprache Hier legen Sie die Anzeigesprache fest.
	Projektorposition Wählen Sie die Projektorposition.
	Menüposition Legen Sie die Position des OSD-Menüs fest.
	Signal Hier passen Sie die PC-Anzeigeeinstellungen an.
			Auto Synchronisiert die Anzeige automatisch.
			Phase Zum Reduzieren horizontalen Rauschens anpassen.
			Uhr Zum Reduzieren vertikalen Rauschens anpassen.
			H-Position Verschiebt die Bildposition horizontal.
			V-Position Verschiebt die Bildposition vertical.
			Beenden Hiermit kehren Sie zum Einstellungen-Untermenü zurück.
	Stumm Hiermit schalten Sie den Ton vorübergehend aus.
	Lautstärke Hiermit passen Sie die Lautstärke des integrierten Lautsprechers an.
Optionen	Auto-Suche Erkennt das Eingangssignal automatisch, wenn der Projektor eingeschaltet ist.
	Lüftermodus Hiermit legen Sie die Lüftergeschwindigkeit entsprechend der Höhe fest.
	Hintergrundfarbe Hiermit legen Sie die Hintergrundfarbe fest, wenn kein Signal eingegeben wird.
	Energiesparmodus Reduziert die Helligkeit zur Verlängerung der LED-Lebenszeit.
	Information Zeigt Informationen zum Projektor.
	Erweitert Hiermit konfigurieren Sie weitere allgemeine Einstellungen.
			Direkt-Einschalten Schaltet den Projektor automatisch ein, wenn die Stromversorgung eingeschaltet wird.
			Auto-Abschalten Schaltet den Projektor automatisch aus, wenn er über einen bestimmten Zeitraum inaktiv ist.
			Alle Einstellungen rücksetzen Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück.
			Beenden Hiermit kehren Sie zum Optionen-Untermenü zurück.

LISTE UNTERSTÜTZTER MEDIENDATEIEN

Video

Dateityp Video Auflösung		Bitrate		Bildwieder-holfrequenz	Audiocode	Hinweis
AVI MKV	XVID MPEG4 H.264 M-JPEG WMV3	1080P 20 Mb/s 30 Bilder/s			AC3 DTS MPEG1/2/3 PCM ADPCM AAC	Keine VC 1AP-Unterstützung H.264 unterstützt weniger als 4 Referenzbilder
TS	H.264 1080P 20 Mb/s 30 Bilder/s				AC3 AAC MPEG1/2/3 DTS LPCM	H.264 unterstützt weniger als 4 Referenzbilder
DAT VOB MPG MPEG	MPEG-1 1080P 20 Mb/s 30 Bilder/s				MPEG1/2/3 AC3 DTS LPCM
MOV MP4 3GP	MPEG-4 H.264 H.263	1080P 20 Mb/s 30 Bilder/s			AAC AMR PCM ADPCM	H.264 unterstützt weniger als 4 Referenzbilder
RM RMVB	RV3 RV4	720P 5 Mb/s 30 Bilder/s			Cook(RA4) AAC(RA9) RACP(RA10)
WMV	WMV3 1080P 20 Mb/s 30 Bilder/s				WMA2 WMA3	Keine VC 1AP-Unterstützung

Foto

Bildtyp (Endung) Subtyp		Enkodie-rungstyp	Max. Pixel
JPEGJPG	Baseline	YUV400 Ohne Beschränkung
		YUV420 Ohne Beschränkung
		YUV422 Ohne Beschränkung
		YUV440 Ohne Beschränkung
		YUV444 Ohne Beschränkung
	Progressive	YUV400	Breite <= 10240& Höhe <= 6400
		YUV420
		YUV422
		YUV440
		YUV444
BMP			Ohne Beschränkung

Dokument

Unterstützte Versionen Microsoft © Office-Anwendung Dateiendung
Microsoft® Office 95	Word	.doc
Microsoft® Office 97	PowerPoint	.pdf
Microsoft® Office 2000		.pdf
Microsoft® Office 2003	Excel	.xls
Microsoft® Office 2007		x/sex
Microsoft® Office 2010	Adobe PDF.pcf

Musik

Musiktyp (Endung)	Abtastrate (kHz)	Bitrate (kb/s)
MP1/MP2/MP3	8-48	8-320
WMA	22-48	5-320
OGG	8-48	64-320
ADPCM-WAV	8-48	32-384
PCM-WAV	8-48	128-1536
AAC	8-48	8-256

TECHOCHE DAN

Element Beschreibung
Modell IN1144
Imager DMD, WXGA, 0,45 Zoll
Native Auflösung 1280 x 800, WXGA
Helligkeit 500 Lumen, typisch
Projektionsentfernung 0,6 – 5,4 m
Größe der Projektionsfläche 20" - 180"
Fokus Anleitung
Projektionsfaktor 1,4
Versatz 50%+/- 2,5%
Vertikale Trapezkorrektur ±40°
Projektionsmodi Tisch, Frontprojektion/Rückprojektion
Standardeingangsauflösungen bis SXGA+ (60 Hz)
SDTV/EDTV/HDTV	480i, 480p, 576i, 567p, 720p, 1080i
Videosignal	NTSC/ NTSC4.43/ PAL (inklusive PAL-M, PAL-N)/SECAM/PAL60"
Horizontale Frequenz	30,5 – 91,1kHz
Vertikale Frequenz	50 – 85 Hz
Sicherheitszertifizierungen	FCC, CE, CB
Betriebstemperatur	0 bis 40 °C
Abmessungen (B x H x T)	170 x 42,5 x 138 mm
Netzeingang	Netzteil, 100 bis 240 V
Stromverbrauch 85 W bei 110 Vac, typisch
Bereitschaftsmodus	<0,5 W
Lampe	LED
Lampenlebenszeit	20.000 Stunden
Lautsprecher	2 W x 1
Eingänge	VGA (15-polig, D-Sub)
	HDMI
	A/V-Eingang, 3,5 mm
	USB
	SD-Karte
Sicherheit	Kensington-Schloss

FEBERHEUNG

Falls Probleme mit dem Projektor auftreten, sehen Sie bitte in den folgenden Informationen nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt.

Bildprobleme

☆ Es wird kein Bild angezeigt

• Stellen Sie sicher, dass das Netzkabel richtig und sicher angeschlossen ist.
• Stellen Sie sicher, dass die Stifte der Anschlüsse nicht krumm oder abgebrochen sind.
• Prüfen Sie, ob der Projektor eingeschaltet ist.

☆ Das Bild ist unscharf

• Passen Sie den Fokusregler an.
- Stellen Sie sicher, dass die Projektionsleinwand mindestens 0,9 m und maximal 2,4 m vom Projektor entfernt ist. Siehe Seite 5.

☆ Das Bild ist zu klein oder zu groß

- Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.

Audioprobleme

☆ Kein Ton

- Drücken Sie während der Musikwiedergabe ◀/▶ an der Fembedienung oder < /> am Bedienfeld.

Hinweis

Wenn der Projektor eine Temperatur von 85 °C (185 °F) erreicht, schaltet er sich aufgrund des integrieren Tempersturschutzes automatisch ab. Dies ist keine Fehlfunktion. Lassen Sie den Projektor abkühlen, bevor Sie ihn wieder einschalten.
