POWXG1018 - Säge PowerPlus - Kostenlose Bedienungsanleitung

Produkttyp	Benzin Kettensäge
Marke	PowerPlus
Modell	POWXG1018
Motorhubraum	49,3 cm³
Maximale Antriebsleistung	2,2 kW
Nutzbare Sägelänge	490 mm
Maximale Schienenlänge	508 mm (20 Zoll)
Kettenteilung	8,26 mm (0,325 Zoll)
Kettenstärke	1,47 mm (0,058 Zoll)
Leerlaufdrehzahl (max.)	3200 U/min
Maximaldrehzahl mit Schneidgarnitur	11 000 U/min
Kraftstofftankinhalt	550 ml
Öltankinhalt	260 ml
Kettenbremse	Ja
Antivibrationsfunktion	Ja
Antriebszahnrad	7 Zähne
Schalldruckpegel	102 dB(A)
Schallleistungspegel	114 dB(A)
Vibrationsstufe (max.)	9,7 m/s²
Kettentyp	Low-Kickback-Kette (Oregon 34SL078X)
Führungsschienentyp	Oregon 208PXBK095

Häufig gestellte Fragen - POWXG1018 PowerPlus

Wie starte ich die Kettensäge richtig?

Stellen Sie den EIN/AUS-Schalter auf 'I'. Ziehen Sie die Starterklappe heraus. Drücken Sie den Sicherheitsschalter und den Gashebel. Legen Sie die Säge auf eine feste Unterlage und ziehen Sie zweimal kräftig am Startergriff. Lassen Sie den Motor 10 Sekunden warmlaufen.

Welches Kraftstoffgemisch wird benötigt?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und 2-Takt-Motoröl im Verhältnis 40:1. Mischen Sie die Komponenten in einem zugelassenen Behälter und schütteln Sie gut. Verwenden Sie kein unverdünntes Benzin.

Wie stelle ich die Kettenspannung ein?

Halten Sie die Schienenspitze nach oben. Drehen Sie die Justierschraube im Uhrzeigersinn, um die Spannung zu erhöhen. Die Kette sollte eng anliegen, sich aber mit der behandschuhten Hand noch ziehen lassen. Ziehen Sie anschließend die Schienenbefestigungsmuttern fest.

Wie funktioniert die Kettenbremse?

Die Kettenbremse wird durch den vorderen Handschutz aktiviert. Drücken Sie den Hebel nach vorne, um die Kette sofort zu stoppen. Testen Sie die Funktion vor jedem Einsatz: Lassen Sie den Motor laufen, aktivieren Sie die Bremse – die Kette muss abrupt anhalten.

Wie oft muss die Kette geschärft werden?

Schärfen Sie die Kette, wenn sie statt Spänen nur Sägemehl produziert. Verwenden Sie eine 4-mm-Rundfeile und feilen Sie von innen nach außen. Nach 3–4 manuellen Schärfungen lassen Sie die Kette vom Fachhändler nachschärfen.

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung und heben Sie den Filter heraus. Waschen Sie ihn in warmer Seifenlauge, spülen Sie ihn mit klarem Wasser und lassen Sie ihn an der Luft trocknen. Setzen Sie ihn wieder ein und schließen Sie die Abdeckung.

Was tun bei Motorstartproblemen?

Überprüfen Sie: Zündkerze (reinigen/einstellen), Kraftstoff (frisches Gemisch), Luftfilter (sauber?), Zündfunke. Drücken Sie bei Kaltstart die Einspritzpumpe mehrmals. Falls nötig, lassen Sie den Vergaser vom Fachhändler einstellen.

Wie lagere ich die Säge längere Zeit?

Entleeren Sie den Tank und lassen Sie den Motor laufen, bis er ausgeht. Entfernen Sie die Zündkerze, geben Sie einen Teelöffel 2-Takt-Öl in den Zylinder und ziehen Sie langsam am Starter. Setzen Sie die Kerze wieder ein. Lagern Sie die Säge trocken und fern von Zündquellen.

Welches Öl für die Kettenschmierung?

Verwenden Sie biologisch abbaubares Kettenöl oder spezielles Ketten-Schienen-Öl. Füllen Sie den Öltank (260 ml) vor jedem Einsatz. Der automatische Öler versorgt Kette und Schiene während des Betriebs.

Was sind die wichtigsten Sicherheitsregeln?

Tragen Sie stets Schutzausrüstung (Helm, Brille, Gehörschutz, Schnittschutzhose, Sicherheitsschuhe). Halten Sie die Säge immer mit beiden Händen. Achten Sie auf Rückschlag – die Spitze der Schiene darf keine Gegenstände berühren. Schneiden Sie nur Holz und arbeiten Sie nie in geschlossenen Räumen.

BEDIENUNGSANLEITUNG POWXG1018 PowerPlus

6.2 Assemblagevereisten

8.7 Automatische smering

9.5 Vonkenvangerscherm

11 TECHNISCHE GEGEVENS

2 BESCHREIBUNG DER TEILE 3

3 VERZEICHNIS DES VERPACKUNGSINHALTS 4

4 ALLGEMEINE SICHERHEITSREGELN 5

5 VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN 6

6 ZUSAMMENBAU 7

6.1 Werkzeuge Für Den Zusammenbau....7

6.2 Voraussetzungen Für Den Zusammenbau....7

6.3 Anbringen Der Leitschiene/ Sägekette/ Kupplungsabdeckung 8

6.3.1 Anbringen der Leit- oder Führungsschiene: 8

6.3.2 Anbringen der Sägekette: 8

6.3.3 Einstellen der Kettenspannung 9

6.3.4 Einstellen Der Sägekette: 9

6.3.5 Mechanischer Test Der Kettenbremse 10

6.3.6 Prüfen Der Kettenbremse:....10

7 TREIBSTOFF UND ÖL 11

7.1 Treibstoff....11

7.2 Treibstoffmischung 11

7.2.1 Treibstoff Und Ölen....11

7.2.2 Tabelle Für Treibstoffmischung....12

7.2.3 Empfohlene Treibstoffe....12

7.2.4 Ölen Der Kette Und Des Lagers....12

8 BEDIENUNG 12

8.1 Prüfungen Vor Dem Anlassen Des Motors 12

8.2 So Wird Die Maschine Gestartet....12

8.3 Neustarten Einer Warmen Maschine....13

8.4 Anhalten Des Motors....13

8.5 Betriebstest Der Kettenbremse....13

8.6 Ölen Der Sägekette / -Führungschiene 14

8.7 Automatischer Öler 14

8.8 Allgemeine Anleitungen Zum Schneiden....14
8.8.1 Fällen 14
8.8.2 Entfernen Von Zweigen 16
8.8.3 Zuschneiden Der Länge....16
8.8.4 Zuschneiden Der Länge Auf Dem Sägebock 17

9 WARTUNG 17

9.1 Vorbeugende Wartung 17
9.2 Winterwartung 18
9.3 Luftfilter....18
9.4 Treibstoff-Filter 19
9.5 Funkengitter....20
9.6 Zündkerze....20

10 MAINTENANCE 21

10.1 Leitschiene....21
10.2 Sprocket Tip Lubrication: 21
10.3 Wartung Der Leitschiene: 21
10.4 Schärfen Der Kette: 22
10.5 Leitschiene....23
10.6 Wartung Der Kette 24

11 TECHNISCHE DATEN 24
12 VERSTAUEN DER KETTENSÄGE 25
13 FEHLERSUCHE 26
14 GARANTIE 27
15 UMWELT 27
16 KONFORMITÄTSERKLÄRUNG 28

BENZIN KETTENSÄGE 49.3CC POWXG1018

1 ANWENDUNG

Diese Modelle sind für eine gelegentliche Verwendung von Hauseigentümern, Landhausbewohner und Campern ausgelegt und dienen für alle allgemeine Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden, etc. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Handen der Bedienungsperson zu Kreislaufstörungen kommen.

	Bedienungsanleitung vor Gebrauch der Säge lesen.		Handschuhe tragen, um Ihre Hände zu schützen
	Bei allen Arbeiten mit der Säge, müssen immer eine Schutzbrille zum Schutz der Augen vor aufgewirbelten und weggeschleuderten Gegenständen/ Objekten und ein Gehörschutz, wie z.B. schalldichter Helm oder Gehörschutzstöpsel, getragen werden. Tragen Sie einen Schutzhelm, wenn ein Risiko durch herabfallende Gegenstände besteht.		Sicherheitsschuhe zum Schutz der Füße tragen
			Stellen Sie sicher, dass die Kettenbremse gelöst ist. Ziehen Sie vor dem Betrieb den Handgriff/ Kettenbremse zurück
			Warnung! Gefahr

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die Allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, geben Sie diese Anweisung immer mit.

Benutzen Sie nur abbaubares Bioöl (umweltfreundliches) um die Kette zu schmieren

2 BESCHREIBUNG DER TEILE

1. Sägekette
2. Leitschiene oder Führungsschiene
3. Funkengitter
4. Kettenbremshebel/ vorderer Handschutz
5. Vorderer Griff
6. Startergriff
7. Stoppschalter
8. Sicherheitssperre
9. Hinterer Griff/ Stiefelschlaufe

10. Oltankkappe

11. Treibstofftankkappe

12. Lüftergehäuse
13. Prelldorn
14. Schienenbefestigungsmutter
15. Auspuffschutz
16. Luftfilterabdeckung
17. Drosselhebel (Vergasereinstellung)
18. Kettenspannschraube
19. Kettenfänger
20. Gashebel

Sägekette mit geringem Rückschlag hilft Ihnen mit sp

Sicherheitseinrichtungen Rückschläge oder deren Kraft abzufangen.

Kettenbremse ist eine Sicherheitsfunktion zur Minderung von Verletzungen aufgrund von Rückschlägen, indem eine laufende Säge in Millisekunden angehalten wird. Sie wird vom Kettenbremshebel aktiviert.

Funkengitter hält Kohlenstoff und andere entzündbare Partikel größer als 0,6 mm (0,023 Zoll) vom Maschinenauspuff fern. Der Benutzer ist verantwortlich für Übereinstimmung mit Gemeinde-, Landes- und Bundesgesetzen und/oder Bestimmungen, die die Verwendung eines Funkengitters zum Inhalt haben. Zusatzinformationen finden Sie unter Sicherheitsmaßnahmen.

Stoppschalter hält den Motor sofort an, wenn er ausgeschaltet wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.

Sicherheitsauslöser verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn der Sicherheitsauslöser hineingedrückt ist.

Kettenbremshebel/ Handschutz schützt die linke Hand des Benutzers, sollte sie bei laufender Säge vom vorderen Griff abrutschen.

Kettenfänger mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder entgleiten. Der Kettenfänger soll eine um sich schlagende Kette auffangen.

Hinweis: Machen Sie sich mit der Säge und ihren Teilen vertraut

ACHTUNGSchützen Sie sich vor Rückschlägen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betrieb nehmen. Nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen.

ACHTUNG! Bei der Arbeit mit treibstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu mindern.

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1x Benzin Kettensäge 49,3 ccm

1 x Gebrauchsanweisung

1 x Kette

1 x Sägeblatt (Kettenführung)

1 x Schutzhülle für Sägeblatt 1 x Tool kit

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ALLGEMEINE SICHERHEITSREGELN

• Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bedienpersonen, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.
• Arbeiten Sie mit der Säge NICHT, winnn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten sind.
• Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, Arbeitshandschuhe, Schutzbrille, Ohrschützer und einen Kopfschutz.
• Seien Sie vorsichtig im Umgang mit Treibstoff. Starten Sie die Säge im Abstand von mindestens 3m vom Auffüllort des Treibstoffs, um Feuer zu vermeiden.
• Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.
• Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.
• Wenn der Motor lauft, müssen alle Körperteile von der Kettensäge wegweisen.
• Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.
• Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinten befindet und der Auspuff von Ihrem Körper wegweist.
• Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge angehalten hat, wenn der Betriebsauslöser freigegeben wird.
• Schalten Sie den Motor aus, bevor Sie die Kettensäge abset:
• Seien Sie beim Schneiden kleiner Büsche und Schößlinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.
• Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.
• Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Treibstoffgemisch sind.
• Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.
• Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.
• Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.
• Bringen Sie für den Transport der Kettensäge das Futteral für die Leitschiene an.
• Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenraumen. Es besteht dabei Explosions- und/oder Brandgefahr.
• Füllen Sie keinen Treibstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.

• NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.

• Anfänger sollte sich von erfahrene Bediener im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen lassen und sollten zu Anfang damit üben, auf einem Sägebock üben Holzklötze zu schneiden.

• Versuchen Sie nicht die Säge mit nur einer Hand zu halten. Sie können entstehenden Kräfte nicht kontrollieren und verlieren vielleicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Schwertes und der Säge entlang der Äste oder der Holzes zur folge haben kann.
• Betreiben Sie die Kettensäge niemals in geschlossenen Räumen. Ihre Kettensäge erzeugt giftige Abgase, welche möglicherweise unsichtbar und geruchlos sind, sobald der Verbrennungsmotor gestartet ist. Die Nutzung des Produktes kann Staub, Dunst und Dämpfe erzeugen, die Chemikalien enthalten von denen man weiß, dass furchtbaren Schaden verursachen können. Seien Sie sich schädlichem Staub, Dunst und Dämpfen bewusst (wie z.B. Sägestaub oder Schmieröldampfen) und schützen Sie sich angemessen.
• Tragen Sie Handschuhe und halten Sie Ihre Hände warm. Andauerndes benutzen der Kettensäge setzt den Operator Schwingungen aus, welche möglicherweise zu Erkrankung am Weißfingersyndrom führen. Um das Risiko der Erkrankung am Weißfingersyndrom zu verringern, tragen Sie bitte Handschuhe und halten Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms auftreten, suchen Sie umgehend ärztlichen Rat.
• Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten Anschlagspunkt und lassen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.
• Lediglich die Kette, das Schwert und die Zündkerze dürfen vom Benutzer selbst ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, wie in den Spezifikationen der Betriebsanleitung angeführte Material verwenden.

5 VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN

Rückschlag kann auftreten, wenn die Nase oder Spitze der Leitschiene einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden.

Klemmt die Kettensäge längs der unterkante der Leitschiene, kann sie von der Bedienungsperson weg nach vorne gezogen werden. klemmt die Kettensage langs der Oberkante der Leitschiene, kann sie schnell zurück zur Bedienungsperson geschlagen werden. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment mindern oder ausschließen. Plötzliche Reaktionen tragen zu Unfällen bei.
• Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.
• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.
• Schneiden Sie mit hoher Motorgeschwindigkeit.
• Beugen Sie sich nicht zu weit nach vorne, oder schneiden Sie nicht oberhalb Ihrer Schulterhöhe
• Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.

- Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind.

Hinweis: Eine Low-Kick-Back-Kette erfüllt die Anforderungen an eine Kette ausgelegt für geringen Rückschlag.

ACHTUNG: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was zu schlimmen Verletzungen bei der Bedienungsperson oder einer in der Nähe stehenden Person führen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensage und die Hauptursache der meisten Unfälle.

Achten Sie Auf:

Dreh-Rückschlag (Bild. 2a)

A = Rückschlagweg

B = Rückschlag-Reaktionszone

Stoss- (Klemmrückschlag)

Und Zugreaktionen (Bild. 2b)

A = Ziehen

B = feste Gegenstände

C = Stoßen

6 ZUSAMMENBAU

HINWEIS: Die unten beschriebenen Vorgänge können je nach dem von Ihnen erworbenen Modell leicht abweichen.

6.1 Werkzeuge Für Den Zusammenbau

Sie benötigen folgende Werkzeuge, um die Kettensäge zusammenzubauen:

- Ring-Maulschlüssel-Schraubenzieher (im Benutzerset enthalten).

- Hochfeste Arbeitshandschuhe (vom Benutzer gestellt).

6.2 Voraussetzungen Für Den Zusammenbau

ACHTUNG: Starten Sie den Sägenmotor ERST, wenn die Säge fertig vorbereitet ist.

Bei der neuen Kettensäge muss die Kette nachgestellt, der Treibstofftank mit der richtigen Treibstoffmischung aufgefüllt und der Öltank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann.

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.

Diese Bedienungsanleitung ist sowohl eine Anleitung zur Bezugnahme und ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.

6.3 Anbringen Der Leitschiene/ Sägekette/ Kupplungsabdeckung

ACHTUNG: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

6.3.1 Anbringen der Leit- oder Führungsschiene:

fig 3a

Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe oben (Bild. 3a).

- Stellen Sie sicher, dass der Kettenbremshebel zur Position ENTKUPPELT zurückgezogen ist (Bild. 3b).

■ Entfernen Sie die 2 Schienenbefestigungsmuttern (B). Lösen Sie die 2 Schrauben hinten an der Kupplungsabdeckung (C). Nehmen Sie die Abdeckung ab (Bild. 3c).

■ Legen Sie das gekerbte Ende der Leitschiene über die 2 Schienenbolzen (F). Richten Sie die Schiene so aus, dass die JUSTIERANGEL in das Loch (G) in der Leitschiene passt (Bild. 3d).

6.3.2 Anbringen der Sägekette:

ACHTUNG: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

fig 4a

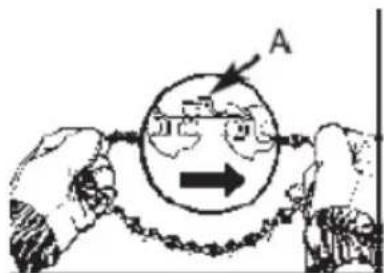

■ Breiten Sie die Kette in einer Schlaufe aus, wobei die Schnittkanten (A) IM UHRZEIGERSINN um die Schlaufe herum ausgerichtet sind (Bild. 4a.

• Schieben Sie die Kette um das Zahl hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Bild. 4b).
• Führen Sie die Antriebsglieder in um das Ende der Schiene ein (Bild. 4b).

HINWEIS: Die Sägekette könnte am unteren Teil der Schiene etwas herabhängen. Dies ist nomal.

• Ziehen Sie die Leitstange nach vorne, bis die Kette passend anliegt. Vergewissern Sie sich, dass sich alle Antriebsglieder in der Stangenrille befinden.
• Bringen Sie die Kupplungsabdeckung an und befestigen Sie sie mit 2 Schrauben. Die Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

HINWEIS: Die Schienenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

6.3.3 Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und während aller Sägearbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlängert sich.

6.3.4 Einstellen Der Sägekette:

- Halten Sie die Spitze der Leitsch oben und drehen Sie die Justierschraube (A) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Bild. 5).

- Nach dem Justieren, die Spitze der Schiene ist weiterhin oben, ziehen Sie die Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lässt.

HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:

• Lösen Sie die 2 Schienenbefestigungsmuttern, bis sie fingerfest sind. Lockern Sie die Spannung durch langsames Drehen der Justierschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück. Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie die Justierschraube IM UHRZEIGERSINN drehen.
• Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und ziehen Sie die 2 Schienenbefestigungsmuttern fest an.

fig 6

VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt warden muss. Dies ist bei neuen Ketten normal, und der Intervall künftiger Einstellungen nimmt ab.

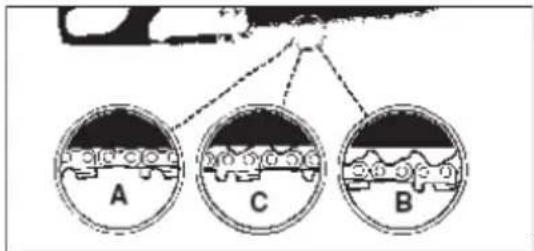

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Bild. 6 informiert über die richtige kalte Spannung (A) und warme Spannung (B), und dient als Anleitung für weitere Einstellungen der Sägekette (C).

6.3.5 Mechanischer Test Der Kettenbremse

Die Kettensäge ist mit einer Kettenbremse versehen, die Verletzungen auf Grund Rückschlaggefahr mindert. Die Bremse aktiviert sich, wenn Druck auf den Bremshebel ausgeübt wird, sofern, z.B. bei einem Rückschlag, die Hand der Bedienungsperson auf den Hebel schlägt. Bei Aktivierung der Bremse hält die Kette abrupt an.

ACHTUNG: Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu mindern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prüfen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmäßig während der Arbeit.

6.3.6 Prüfen Der Kettenbremse:

fig 7a

- Die KETTENBREMSE ist AUSGEKOI (Kette kann sich bewegen), wenn der BREMSHEBELZURÜCKGEZOGEN UND EINGERASTET IST.Vergewissern Sie sich, dass der Kettenbremsriegel auf AUS gesetzt ist. (Bild. 7a)

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

fig 7b

P

0

- Die KETTENBREMSE ist EINGERAS bewegt sich nicht), wenn der Bremshebel vorgezogen und der Kettenbremsriegel auf EIN gesetzt ist. Sie sollten die Kette jetzt nicht bewegen können. (Bild. 7b)

HINWEIS: Der Bremshebel sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, verwenden Sie die Säge nicht. Bringen Sie sie zwecks Reparatur sofort zum professionellen Kundendienst.

7 TREIBSTOFF UND ÖL

7.1 Treibstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Treibstoff gemischt mit speziellem 40:1 2-Takt-Motoröl. Halten Sie sich an die Mischraten im Abschnitt TABELLE TREIBSTOFFMISCHUNG.

ACHTUNG: Verwenden Sie für diese Säge nie unverdünnten Treibstoff. Der Motor wird hierdurch beschädigt und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie keine Treibstoffmischung, die länger als 90 Tage gelagert wurde.

ACHTUNG: Wenn ein 2-Takt-Öl, abweichend vom speziellen Öl verwendet wird, muss Superöl für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhaltnis von 40:1 verwendet werden. Verwenden Sie kein 2-TaktÖlprodukt mit einem Mischungsverhältnis von 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in diesem Fall den Garantieanspruch für den Motor.

7.2 Treibstoffmischung

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem genehmigten Behälter. Entnehmen Sie das Mischungsverhältnis von Treibstoff zu Öl der Mischtabelle. Schütteln Sie den Behälter, um alles sorgfältig zu mischen

ACHTUNG: Unzureichendes Ölen macht Ihren Garantieanspruch für den Motor ungültig.

7.2.1 Treibstoff Und Ölen

7.2.2 Tabelle Für Treibstoffmischung

Benzin Liter	1 2	3 4 5
2-Takt Öl ml	25 50	75	100 125

7.2.3 Empfohlene Treibstoffe

Einige herkömmliche Benzine sind mit Beimischungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoffangereichteren Benzinen.

7.2.4 Ölen Der Kette Und Des Lagers

Jedesmal, wenn Sie den Treibstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfehlen Ketten-, Schienen- und Zahnungsöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthalt, und die Teilungsbildung auf Schiene und Kette verhindert.

8 BEDIENUNG

8.1 Prüfungen Vor Dem Anlassen Des Motors

ACHTUNG: Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.

fig 8

■ Füllen Sie den Treibstofftank (A) mit der richtigen Treibstoffmischung auf.
■ Füllen Sie den Öltank (B) mit dem richtigen Kettenund Schienenöl auf
- Stellen Sie sicher, dass die Kettenbremse (C) vor dem Anlassen des Motors entkuppelt ist

8.2 So Wird Die Maschine Gestartet

fig 9a

■ Um die Säge anzulassen, drücken Sie den Schalter (EIN/AUS-Schalter) auf EIN (I). (Bild. 9a)
■ Ziehen Sie die Starterklappe (A) so weit heraus, dass sie einrastet. (Bild 9b)
■ Sicherheitsschalter und Gasgriff betätigen und festhalten (C), (Bild. 9c.

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

P

0

- Legen Sie die Säge auf eine feste und Halten Sie die Säge mit Ihrem Fuß, wie abgebildet, fest. Ziehen Sie schnell 2 mal den Anlasser. Achten Sie auf die Kette, wenn sie läuft. (Bild. 9d)

- Wann der Motor dräht, shaltet sich der automatisch aus. (Bild. 9e)

- Geben Sie der Maschine 10 Sekunden, u warmzulaufen. Drücken Sie den Auslöser (H) und setzen. Sie ihn in den Leerlauf. (Bild. 9f)

- Wiederholen Sie die obigen Schritte, wenn die Maschine nicht startet.

8.3 Neustarten Einer Warmen Maschine

• Vergewissern Sie sich, dass das EIN/AUS-Schalter auf "I" gesetzt ist.
• Sicherheitsschalter und Gasgriff betätigen und festhalten
• Ziehen Sie schnell 2mal an der Startleine. Die Maschine sollte starten.

8.4 Anhalten Des Motors

fig 9h

- Lassen Sie den Gashebellos, und warte Motor anhält. - Stellen Sie zum Anhalten des Motors de (EIN/AUS) auf O (AUS).

HINWEIS: Beim Notstopp einfach die KETTENBREMSE betätigen und den I/O-Schalter (EIN/AUS) auf O (AUS) stellen.

8.5 Betriebstest Der Kettenbremse

Prüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.

Testen Sie Die Kettenbremse Wie Folgt:

• Legen Sie die Säge auf eine saubere, feste und ebene Unter
• Lassen Sie den Motor an.
• Ergreifen Sie den hinteren Griff (A) mit der rechten Hand.

• Mit der linken Hand halten Sie die Griff (B) fest [nicht den Kettenbremshebel (C)].
• Drücken Sie den Gashebel auf 1/ Geschwindigkeit und aktivieren Sie dann sofort den Kettenbremshebel (C).

ACHTUNG: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen.

- Die Kette sollte abrupt stoppen. Lassen Sie hiernach sofort den Betriebsauslöser los.

ACHTUNG: Wenn die Kette nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zwecks Instandsetzung zum autorisierten Kundendienst.

- Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus und setzen Sie die Kettenbremse wieder auf ENTKUPPELT.in brake lever (C).

8.6 Ölen Der Sägekette / -Führungschiene

Ausreichendes Ölen der Sagekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung.

HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

8.7 Automatischer Öler

Die Kettensäge Ist Mit Einem Automatischen Ölersystem Mit Zahnradantrieb Ausgestattet. Der Öler versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte.

ACHTUNG: Üben Sie keinen Druck auf die Säge aus, wenn das Ende eines Schnittes erreicht wird. Der Druck könnte bewirken, dass das Bar und die Kette gedreht werden. Wenn die drehende Kette andere Objekte trifft, könnte die entstehende Kraft die Kette so bewegen, dass sie den Bediener trifft.

8.8 Allgemeine Anleitungen Zum Schneiden

8.8.1 Fällen

Fällen bedeutet das Absägen eines Bäumes. Kleine Baume mit einem Durchmesser von 15-18 cm warden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.

Fällen Eines Baumes:

ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Bild. 11A dargestellt ist.

ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird.

fig 11a

HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen.

ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fallen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen.

Allgemeine Richtlinien Für Das Fällen Von Bäumen

Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fällschnitt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren.

fig 11b

ACHTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führen Sie den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Bild. 11b).

Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum.Wenn der Stamm vollständig durchgesagt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen.

ACHTUNG: Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

Fällschnitt:

fig 11c

- Verhindern Sie ein Festklemmen oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Bild. 11c).

- Wenn der Durchmesser des zu schneid größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Bild. 11d).

ACHTUNG: Wenn der Fällschnitt sich dem Ankerpunkt nahert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Bild. 11a)

8.8.2 Entfernen Von Zweigen

fig 12
Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Bild. 12). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

ACHTUNG: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

8.8.3 Zuschneiden Der Länge

Schneiden Sie einen gefallten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

- Stamm der Gesamtlänge nach abges Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Bild. 13a).

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

P

0

DEV

- Stamm an einem Ende abgestützt: S zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13b).

- Stamm an beiden Enden abgestützt: Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13c).

HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.

8.8.4 Zuschneiden Der Länge Auf Dem Sägebock

ZU Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Bild. 14). VERTIKALES SCHNEIDEN:

• Halten Sie die Säge mit beiden Hähren Sie sie beim Schneiden rechts an Ihren Körper vorbei.
• Halten Sie den linken Arm so gera möglich.
• Verteilen Sie Ihr Gewicht auf beid 14

VORSICHT: Während der Sägearbeiten, achten Sie stets darauf, dass Sägekette und Führungsschiene ausreichend geölt sind.

9 WARTUNG

Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführt werden.

9.1 Vorbeugende Wartung

Gute, vorbeugende Wartung anhand eines regelmäßigen Kontrollprogramms und Pflege verlängert die Lebenszeit und verbessert die Leistung der Kettensäge.

Folgende Wartungsprüfliste dient als Richtlinie für ein derartiges Programm. Reinigung, Einstellung und Teilewechsel kann unter bestimmten Umständen öfter erforderlich sein, als angegeben ist.

Wartungsprüfliste PRO GEBR.			BETREIBS STUNDEN
Komponente Aktion Komponente Aktion 10 20
Schrauben/Muttern/Bolzen Prüfen/Anziehen V
Luftfilter Reinigen oder ersetzen V
Treibstoff /Ölfilter	Ersetzen	V
Zündkerze	Reinigen/einstellen/ersetzen	V
Treibstoffschläuche	Prüfen	V
	Bei Bedarf ersetzen
Komponenten der Kettenbremse	Prüfen	V
	Bei Bedarf ersetzen

9.2 Winterwartung

Belgien:

Diese Maschine benötigt eine jährliche Winterwartung. Sie gehört nicht zur Garantie.

Für 45€, inklusive Transportkosten, kann unser Kundendienst diese Wartung für Sie übernehmen.

Nach Zahlungseingang regelt unser Kundendienst die Abholung.

Nehmen Sie zur Wartung zuerst mit unserer Kundendienstzentrale Kontakt auf.

Sie können sie erreichen unter:

Für alle andere Länder:

Winterwartung

Ihre Kettensäge benötigt eine Winterwartung. Bitte kontaktieren Sie hierzu Ihren Händler vor Ort.

Folgendes wird hierin eingeschlossen:

-Zündkerze ersetzen
-Kette schärfen
-Luftfilter reinigen (falls nötig ersetzen)
-Führungsschiene reinigen
-Ölpumpe überprüfen
–Sorgfältige Reinigung
-Feinabstimmung und Probelauf

9.3 Luftfilter

ACHTUNG: Bedienen Sie die Säge nie ohne den Luftfilter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigt ihn. Halten Sie den Luftfilter sauber!

So Reinigen Sie Den Luftfilter :

- Entfernen Sie den Knopf (A), der die Abdeckung des Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 15a)

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

- Heben Sie den Luftfilter (C) aus dem L heraus (Bild. 15b).

- Reinigen Sie den Luftfilter. Waschen Si sauberer, warmen Seifenlauge. Spülen Sie mit klarem, kaltem Wasser ab. Lassen Sie den Filter an der Luft trockneri. i g

HINWEIS: Es wird empfohlen, einen Vorrat an Ersatzfiltern zu haben.

- Installieren Sie den Luftfilter. Installieren Sie die Abdeckung der Maschine/des Luftfilters. Vergewissern Sie sich, dass Riegel (E), Riegel (F) und die Abdeckung richtig angebracht sind. Ziehen Sie den Festhalteknopf der Abdeckung fest an (Bild. 15c & Bild. 15d)

Fig 15c

ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heiß ist, damit Sie sich nicht Hände oder Finger verbrennen.

9.4 Treibstoff-Filter

• Nehmen Sie die Treibstofftankkappe ab.
  ■ Biegen Sie einen weichen Draht zurecht.
• Stecken Sie ihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.

HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

■ Heben Sie den Filter (A) aus dem Ta 16). Siehe Abschnitt TREIBSTOFF UND ÖL. Setzen Sie die Kappe des Tanks auf.
- Ziehen Sie den Filter mit einer Dreh Entsorgen Sie den Filter.
- Setzen Sie einen neuen Filter ein. S Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz, sofern erforderlich.

- Füllen Sie den Tank mit frischem Treibstoff/Öl auf.

9.5 Funkengitter

HINWEIS: Ein verschmutztes Funkengitter verringert drastisch die Maschinenleistung.

fig 17a

fig 17b

- Entfernen Sie die 2 Bolzen (A) und zier Schalldämpfer heraus. (Bild. 17a).

- Entfernen Sie die 2 Schrauben, mit den festgehalten wird (C). (Bild. 17b)

- Entsorgen Sie das verbrauchte Funk setzen Sie ein neues Gitter ein.

- Bauen Sie die Einzelteile des Schal zusammen und installieren Sie ihn am Zylinder. Ziehen Sie alle Schrauben fest an.

9.6 Zündkerze

HINWEIS: Damit die Säge problemlos läuft, muss die Zündkerze immer sauber sein und angemesser Abstand eingehalten werden.

• Drücken Sie den STOPP-Schalter herul
• Entfernen Sie den Knopf (A), der die Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 18a)
• Ziehen Sie den Leitungsstecker (C) vo ab (D), indem Sie gleichzeitig an ihm ziehen und ihn drehen (Bild. 18b).
• Bauen Sie die Zündkerze mit einem St Zündkerzen aus.

VERWENDEN SIE KEIN ANDERES WERKZEUG.

• Prüfen Sie die Elektrodenabstände mit der Leitungs-Fühlerlehre und stellen Sie die Abstände auf 0,635 mm (0,025 Zoll) ein, falls erforderlich.
• Installieren Sie eine neue Zündkerze.

HINWEIS: Es muss eine Widerstands-Zündkerze als Ersatz verwendet werden.

HINWEIS: Dieses Funkzündungssystem entspricht allen Anforderungen der Bestimmungen für interferenz-verursachende Geräte.

10 MAINTENANCE

10.1 Leitschiene

Häufige Schmierung der Kettenradspitze der Leitschiene, der die Sägekette stützt und trägt, wird gefordert. Korrekte Wartung der Leitschiene, wie in diesem Abschnitt erklärt, ist wesentlich, Ihre Säge in der guten Arbeitsbedingung zu halten.

VORSICHT: Die Zahnung der neuen Säge ist werkseitig im voraus geölt worden. Wenn Sie die Zahnung nicht wie folgt ölen, fällt die Zahnschärfe und damit die Leistung ab, wodurch Sie den Garantieanspruch verlieren.

Werkzeuge Für Das Ölen:

Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zahnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezahnte Spitze erforderlich ist.

To Lubricate Sprocket Tip:

ACHTUNG: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

■ Schieben Sie den STOP-Schalter herunter.

HINWEIS: Zum Ölen der Zahnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit geschehen.

■ Reinigen Sie die Zahnung der Leitschiene.

• Stecken Sie die Nadelspitze der Ölspritze (Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Aussenseite der Zahnung hervortritt (Bild. 20).
• Drehen Sie die Sägekette mit der Hand. Wiederholen Sie das Ölen, bis die gesamte Zahnung geölt ist.

10.3 Wartung Der Leitschiene:

Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen.

ACHTUNG: Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

10.4 Schärfen Der Kette:

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Es ist nicht nötig den Sperrknopf nach dem Start der Motorsäge gedrückt zu halten. Er soll ein versehentliches Starten der Motorsäge verhindern.

ACHTUNG: Bei nicht richtig geschärfter Sägekette erhöht sich die Rückschlaggefahr.

- Zum Schärfen der Sägekette nur geeignetes Schärf-Werkzeug verwenden:

• KetenfleFund
• Felenführung
• Ketermesslehre.

Diese Werkzeuge sind im Fachhandel erhältlich.

- Eine scharfe Kette erzeugt wohlgeformte Späne.

Wenn die Kette Säne.Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden.

ACHTUNG: Alle Schneidezähe müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Kettenlauf bis hin zum Kettenriss.

• Die minimale Länge der Schneidezähne muss 4mm sein. Danach Sägekette wechseln.
• Die Winkel am Schneidezahn müssen eingehalten werden.
• Für das einfache Nachschleifen genügen 2 bis 3 Feilenstriche von innen nach außen.

ACHTUNG: Nach 3 bis 4 mal eigenem Schärfen der Schneidezähne, Sägekette in einer Fachwerkstatt nachschärfen lassen. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, um den Abstand zu erreichen.

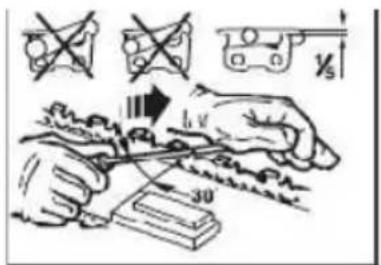

Kette Schärfen

Die Anstellung der Kettenglieder (Abb.21) hängt vom Modell ab.

	POWXG1018
Abstand	0.325"
Stärke	0.058"

Tragen Sie beim Schärfen Schutzhandschuhe, und verwenden Sie eine Rundfeile von 4 mm Stärke. Die Schneidelemente dürfen nur durch nach außen gerichtetes Feilen geschärft werden (Abb.22), wobei die in Abb. 21 vorgegebenen Werte unbedingt eingehalten werden müssen. Nach dem Schärfen müssen alle Schneidglieder dieselbe Breite und Länge aufweisen.

ACHTUNG: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschäft werden.

3-4 mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden (Bild. 23).

ACHTUNG: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette.

10.5 Leitschiene

Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schienenrillen (Bild. 24).

ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahnung oder auf einem Einstellring.

Schienenabnutzung

Drehen Sie die Leitschiene in regelmäßigen Abständen um (z.B. nach 5 Arbeitsstunden), damit sich die Schiene oben und unten gleichmäßig abnutzt.

Öldurchlässe

Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.

10.6 Wartung Der Kette

Kettenspannung:

Prüfen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

Einlaufen Lassen Einer Neuen Sägekette:

Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden.

ACHTUNG: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.

Ölen Der Kette:

Vergewissern Sie sich stets, dass das automatische Ölersystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schienen und Zahnung.

Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette darf nie ohne Öl sein.

Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene.

Schärfen Der Kette:

Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

11 TECHNISCHE DATEN

Model	POWXG1018
Motorhubraum	49.3cc
Maximale Antriebsleistun	2.2kw
Die benuztbare Saglängen	490mm
Maximale länge der Leitschiene	20"
Kettenabstand	8.26mm (0.325")
Kettenstärke	1.47mm (0.058")
Idealgeschwindigkeit (Max.)	3200rpm
Maxumaldrehzahl mit Schneidgarnitur	11000 rpm
Tankinhalt	550 ml
Antivibrierfunktion	Ja
Antriebszahnrad	7 teeth
Oiltankinhalt	260 ml
Kettenbremse	Ja
Schalldruckpegel	102 dB(A)
Schallleistungspegel	114dB(A)
Vibrationsstufe (Max.)	9,7 m/s ^2

Model

POWXG1018

Rückschlag arme Kette Typ (Oregon) 34SL078X

Art des Führerstabes (Oregon) 208PXBK095

12 VERSTAUEN DER KETTENSÄGE

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfur hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche, restliche Treibstoff und las gummiartigen Bodensatz zurück. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

VORSICHT: Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

- Nehmen Sie die Treibstofftankkape langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank

• Starten Sie den Motor und lassen laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.
• Lassen Sie den Motor sich abküh Minuten).
• Entfernen Sie die Zündkerze mit Kerzensteckerschlüssel.
• Geben Sie 1 Teelöffel sauberes 2 die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Bild. 19).

HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen, z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

Erneutes Auspacken Der Säge

• Entfernen Sie die Zündkerze.
• Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
• Reinigen Sie die Zündkerze und achten Sie auf den richtigen Zündabstand; oder setzen Sie eine neue Zündkerze mit richtigem Abstand ein.
• Bereiten Sie die Säge für den Betrieb vor.
• Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf. Siehe AbschnittTREIBSTOFF UND ÖL

13 FEHLERSUCHE

PROBLEM	MÖGLICHE URSACHE	ABHILFE
Der Motor startet nicht, oder er startet, und setzt gleich wieder aus.	Falsche Startmethode Vergaser falsch eingestellt.Zündkerze verrußt.Leerer KraftstofftankEinspritzpumpe für den Kaltstart wurde nicht (oft genug) betätigt.	Beachten Sie die Anweisungen über das Starten des Motors (Kaltstart/Warmstart)Lassen Sie den Vergaser vom Fachhändler einstellen.Zündkerze reinigen/einstellen oder ersetzen.Befüllen Sie den Kraftstofftank mit dem richtigen Kraftstoffgemisch.
Der Motor startet, aber er arbeitet nicht mit voller Leistung.	Verstopfter KraftstofffilterFalsche ChokestellungFunkenfänger verschmutzt/verrußt.Luftfilterverschmutzt/verstopft.Vergaser falsch eingestellt.	Kraftstofffilter ersetzen.C choke auf RUN (voll geöffnet) stellen.Funkenfänger reinigen oder ersetzen.Luftfilter herausnehmen und reinigen oder ersetzen.Lassen Sie den Vergaser vom Fachhändler einstellen.
Motor reagiert träge.	Vergaser falsch eingestellt.Luftfilterverschmutzt/verstopft.Alter oder falsch gemischter Kraftstoff.	Lassen Sie den Vergaser vom Fachhändler einstellen.Luftfilter herausnehmen und reinigen oder ersetzen.Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.
Keine Leistung bei Vollgas.	Vergaser falsch eingestellt.Alter oder falsch gemischter Kraftstoff.Luftfilterverschmutzt/verstopft.Zündkerze verschmutzt/alt	Lassen Sie den Vergaser vom Fachhändler einstellen.Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.Luftfilter herausnehmen und reinigen oder ersetzen.Zündkerze reinigen bzw. ersetzen.
Motor läuft unregelmäßig (Aussetzer).	Elektrodenabstand der Zündkerze falschFunkenfänger verschmutzt/verrußt.Luftfilterverschmutzt/verstopft.	Zündkerze reinigen und Elektrodenabstand einstellen, oder Kerze ersetzenFunkenfänger reinigen oder ersetzen..Luftfilter herausnehmen und reinigen oder ersetzen.
Übermäßig starke Rauchentwicklung des Motors	Vergaser falsch eingestellt.Falsche Kraftstoffmischung.	Lassen Sie den Vergaser vom Fachhändler einstellen.Verwenden Sie die richtige Kraftstoffmischung (Verhältnis Benzin:2-Takt-Mischöl = 40:1).

14 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Verschleißteilen, darunter Lager, Bürsten, Kabel, Stecker oder Zubehör wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw.; Schäden oder Mängel durch zweckfremde Verwendung, Unfälle oder Änderungen; und diese Garantie erstreckt sich nicht auf die Transportkosten.

- Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Batterien und Akkus, Ladegeräte, defekte Teile, die normalem Verschleiß unterliegen wie z.B. und insbesondere Lager, Bürsten, Kabel, Stecker usw. Auch Zubehörteile wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw. fallen nicht unter diese Garantie.

- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

■ Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Elektrowerkzeug am Ende der langen Lebensdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltgerechte Weise

16 KONFORMITÄTSERKLÄRUNG

CE

Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Benzin Kettensäge 49.3cc

Marke: POWERplus

Modell-Nr.:POW XG1018

Aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EG-Richtlinie n auf der Grundlage der harmonisierten EG-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

Einschlägige EU-Richtlinien (einschließlich ihrer Änderungen, falls zutreffend):

2004/108/EG

2006/42/EG

2000/14/EG Annex V LwA 111dB(A) / 114dB(A)

97/68/EG Motorklasse SH2

EDP 50h

Untersuchungsbehörde VCA / Bristol

Europäische harmonisierte Normen (einschließlich ihrer Änderungen, falls zutreffend):

Der Unterzeichner handelt im Namen der Geschäftsleitung des Unternehmens und ist von derselben diesbezüglich bevollmächtigt,

Zertifizierungsmanager

Datum : 07/11/2011
