BEDIENUNGSANLEITUNG POW64118 PowerPlus

7.2 Assemblagevereisten

9.8 Automatische smering

12 TECHNISCHE GEGEVENS

2 BESCHREIBUNG DER TEILE (FIG A) 3

3 VERZEICHNIS DES VERPACKUNGSINHALTS 4

4 SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE 5

6 VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN 6

7 ZUSAMMENBAU 7

7.1 Werkzeug für den Zusammenbau....7

7.2 Voraussetzungen für den Zusammenbau 7

7.3 Anbringen der Leitschiene/Sägekette/Kupplungsabdeckung 8

7.3.1 Anbringen der Leit- oder Führungsschiene 8

7.3.2 Anbringen der Sägekette 9

7.3.3 Einstellen der Kettenspannung....9

7.3.4 Einstellen Der Sägekette: 9

7.3.5 Mechanischer Test der Kettenbremse....10

7.3.6 Prüfen der Kettenbremse....11

8 KRAFTSTOFF UND ÖL 11

8.1 Kraftstoff 11

8.2 Kraftstoffmischung....11

8.2.1 Kraftstoff und Ölen....12

8.2.2 Tabelle für Kraftstoffmischung 12

8.2.3 Empfohlene Kraftstoffe 12

8.2.4 Ölen der Kette und des Lagers 12

9 BEDIENUNG 12

9.1 Prüfungen vor dem Anlassen des Motors....12

9.2 Kaltstart....13

9.3 Warmstart....14

9.4 Wenn der Motor mit Kraftstoff übersättigt ist 15

9.5 Anhalten Des Motors....15

9.6 Betriebstest der Kettenbremse....15

9.7 Ölen der Sägekette / Führungsschiene 16

POWERPLUS DESIGNED AND MARKETED BY VARD Garden

P O W 6 4 DE 1

9.8 Automatisches Ölungssystem 16

9.9 Allgemeine Anleitungen zum Fällen....17

9.9.1 Fällen 17

9.9.2 Entfernen von Zweigen....18

9.9.3 Zuschneiden der Länge 19

9.9.4 Zuschneiden Der Länge Auf Dem Sägebock 19

10 WARTUNG 20

10.1 Vorbeugende Wartung 20

10.2 Winterwartung 20

10.3 Luftfilter....20

10.4 Kraftstoff-Filter....21

10.5 Zündkerze....21

11 REINIGUNG UND WARTUNG 22

11.1 Zähnung der Leitschiene ölen 22

11.2 Wartung der Leitschiene 23

11.3 Schärfen der Kette....23

11.4 Leitschiene....25

11.5 Wartung der Kette....25

12 TECHNISCHE DATEN 26

13 EINLAGERN DER KETTENSÄGE 26

14 FEHLERSUCHE 27

15 GARANTIE 28

16 UMWELT 28

17 KONFORMITÄTSERKLÄRUNG 29

BENZIN KETTENSÄGE 45.1CC 18" POW64118

1 ANWENDUNG

Diese Modelle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dienen für alle allgemeine Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen des Bedieners zu Kreislaufstörungen kommen.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.

2 BESCHREIBUNG DER TEILE (FIG A)

1. Sägekette
2. Leitschiene oder Führungsschiene
3. Kettenbremshebel/ vorderer Handschutz
4. Vorderer Griff
5. Hauptgriff
6. Aus-Schalter
7. Schutzschalter
8. Hinterer Griff /Start- Fußbeinschub
9. Deckel des Öltanks
10. Deckel des Kraftstofftanks
11. Anlasser-Abdeckung
12. Preldorn
13. Schienenbefestigungsmutter
14. Luftfilter-Abdeckung
15. Choke-Hebel
16. Kettenspannschraube
17. Kettenfänger
18. Gas-/ Regelhebel
19. Einstellschraube Ölzuleitung
20. Abdeckung des Sägeblatts

Sägekette mit geringem Rückschlag hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschläge oder deren Wirkung abzufangen.

Kettenbremse ist eine Sicherheitsfunktion zur Verringerung der Verletzungsgefahr aufgrund von Rückschlägen, indem eine laufende Säge in Millisekunden angehalten wird. . Die Bremse wird mit dem Kettenbremshebel aktiviert.

Der AUS-SCHALTER schaltet die Maschine sofort nach seiner Betätigung aus. Um den Motor anzulassen oder neu zu starten, muss der Aus-Schalter auf ON (EIN) stehen.

Der SCHUTZSCHALTER beugt einer unbeabsichtigten Motorbeschleunigung vor. Der Gashebel kann erst betätigt werden, nachdem der Schutzhebel gedrückt wurde.

Der Kettenbremshebel/ Handschutz schützt die linke Hand des Benutzers, sollte sie bei laufender Säge vom vorderen Griff abrutschen.

Der Kettenfänger verringert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder abrutschen. Der Kettenfänger soll eine um sich schlagende Kette auffangen.

WICHTIGER HINWEIS! Machen Sie sich mit der Säge und ihren Teilen vertraut

WARNHINWEIS! Schützen Sie sich vor Rückschlägen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betrieb nehmen. Eine Nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen.

WARNHINWEIS! Bei der Arbeit mit treibstoffbetriebenen Geräten müssen immer die nachstehenden Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu verringern.

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.
■ Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
■ Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1x Benzin Kettensäge 45,1 ccm
1 x Gebrauchsanweisung
1 x Kette
1 x Sägeblatt (Kettenführung)
1 x Schutzhülle für Sägeblatt
1 x Flasche 2-Takt-Mischöl
1 x Tool kit

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Das Tragen einer Ohrenschutzes wird empfohlen.		Das Tragen einer Schutzbrille wird empfohlen
	Schutzhandschuhe tragen		Bei Staubentwicklung : Atem-schutzmaske tragen
	Achtung: Verletzungsgefahr oder mögliche Beschädigung des Elektrowerkzeuges.		Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien
	Vor GebrauchBedienungsanleitung lesen		Das Tragen von Arbeitsschuhen wird empfohlen.

5 ALLGEMEINE SICHERHEITSHINWEISE

- Arbeiten Sie mit der Säge NICHT einhändig! Andernfalls besteht die Gefahr, dass Bediener, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.

- Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten sind.

- Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, hochfeste Schutzhandschuhe, Schutzbrille, Ohrenschützer und einen Kopfschutz.

- Seien Sie vorsichtig im Umgang mit Kraftstoff. Starten Sie die Säge im Abstand von mindestens 3 m von der Stelle des Betankens, um Feuer zu vermeiden.

- Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

- Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand haben und einen Rückzugsweg vom fallenden Baum eingeplant haben.

- Wenn der Motor lauft, müssen alle Körperteile von der Kettensäge wegweisen.

- Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

- Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinten befinden, und der Auspuff von Ihrem Körper wegweist.

- Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge angehalten hat, wenn der Betriebsauslöser freigegeben wird.

- Schalten Sie den Motor aus, bevor Sie die Kettensäge abset:

- Seien Sie beim Schneiden kleiner Büsche und Pflanzen äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

- Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.

- Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Kraftstoffgemisch sind.

- Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

- Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

- Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.

- Bringen Sie vor dem Transport der Kettensäge die Schutzhülle für die Leitschiene an.

- Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, weder in Außen- noch in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.

- Füllen Sie keinen Kraftstoff, Ol oder Schmierstoff ein, wenn die Kettensäge läuft.

- NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.

- Anfänger müssen sich von erfahrenen Bedienern im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen lassen, und sollten zu Anfang damit üben, auf einem Sägebock Holzklötze zu schneiden.

- Versuchen Sie nicht, die Säge mit nur einer Hand zu halten. Sie können die entstehenden Kräfte nicht kontrollieren und verlieren vielleicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Schwertes und der Säge entlang der Äste oder des Holzes zur Folge haben kann.

- Betreiben Sie die Kettensäge niemals in geschlossenen Räumen. Ihre Kettensäge erzeugt giftige Abgase, welche möglicherweise unsichtbar und geruchlos sind, sobald der Verbrennungsmotor gestartet ist. Die Nutzung des Produktes kann Staub, Dunst und Dämpfe erzeugen, die Chemikalien enthalten, von denen man weiß, dass sie schwere Schaden verursachen können. Seien Sie sich immer der Gefährdung durch schädlichem Staub, Dunst und Dämpfe bewusst (wie z.B. Sägestaub oder Schmieröldampfe), und schützen Sie sich entsprechend.

- Tragen Sie hochfeste Schutzhandschuhe, und halten Sie Ihre Hände warm. Die längere Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko eines Weißfingersyndroms zu verringern, tragen Sie bitte hochfeste Schutzhandschuhe, und halten Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms (weiße Finger durch mangelnde Durchblutung aufgrund von Vibrationen) auftritt, suchen Sie umgehend einen Arzt auf.

- Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten Anschlagspunkt, und lassen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.

- Lediglich die Kette, das Schwert und die Zündkerze dürfen vom Benutzer selbst ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, in den Spezifikationen der Betriebsanleitung angegebene Material verwenden.

6 VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN

Ein Rückschlag kann auftreten, wenn die Nase oder Spitze der Leitschiene (am Sägeschwert) einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt bekommt, kann die Leitschiene blitzschnell nach oben und zurück zum Bediener schlagen.

Klemmt die Kettensäge längs der Unterkante der Leitschiene, kann sie vom Bediener weg nach vorne gezogen werden. Klemmt die Kettensage längs der Oberkante der Leitschiene, kann sie schnell zurück zum Bediener schlagen. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment verringern oder ganz ausschließen. Plötzlich eintretende Ereignisse tragen zu Unfällen bei.
• Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.
• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

- Schneiden Sie mit hoher Motorgeschwindigkeit.

- Beugen Sie sich nicht zu weit nach vorn, und schneiden Sie nicht oberhalb Ihrer Schulterhöhe.

- Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.

■ Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind.

HINWEIS: Eine Low-Kick-Back-Kette erfüllt die Anforderungen an eine Kette, die für geringen Rückschlag ausgelegt ist.

WARNHINWEIS! Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was schwere Verletzungen beim Bediener oder bei einer in der Nähe stehenden Person verursachen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensäge und die Hauptursache der meisten Unfälle.

Achten Sie auf:

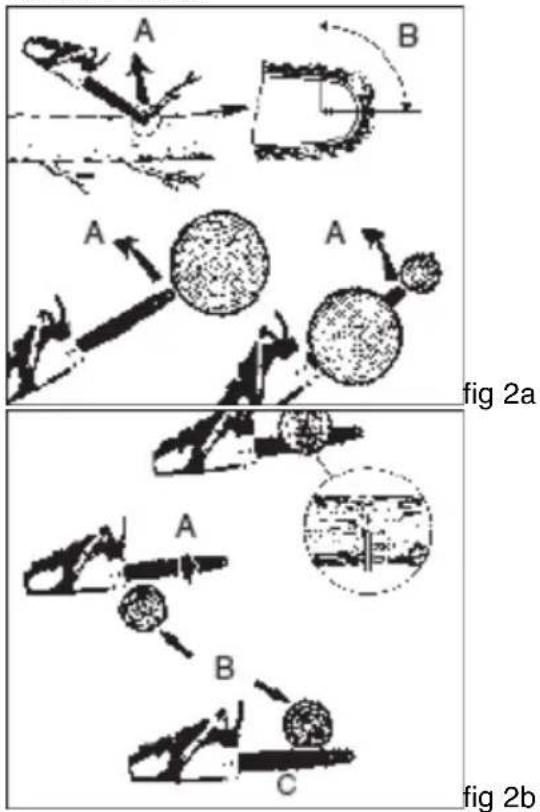

A B A A A B C fig 2a fig 2b

Dreh-Rückschlag (Bild. 2a)

A = Rückschlagweg

B = Rückschlag-Reaktionszone

Stoss- (Klemmrückschlag)

Und Zugreaktionen (Bild. 2b)

A = Ziehen

B = feste Gegenstände

C = Stoßen

7 ZUSAMMENBAU

HINWEIS: Die nachstehend beschriebenen Vorgänge können je nach dem von Ihnen erworbenen Modell leicht abweichen.

7.1 Werkzeug für den Zusammenbau

Sie benötigen folgendes Werkzeug, um die Kettensäge zusammenzubauen:

• Ring-/Maulschlüssel und Schraubenzieher (im Benutzerset enthalten).
• Hochfeste Schutzhandschuhe (Benutzer).

7.2 Voraussetzungen für den Zusammenbau

WARNHINWEIS! Starten Sie den Motor der Säge ERST, wenn die Säge fertig montiert ist.

Bei der neuen Kettensäge muss die Kette nachgestellt, der Kraftstofftank mit der richtigen Kraftstoffmischung aufgefüllt, und der Öltank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann.

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.

Diese Bedienungsanleitung ist sowohl eine Anleitung als auch ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.

7.3 Anbringen der Leitschiene/Sägekette/Kupplungsabdeckung

WARNHINWEIS! Tragen Sie beim Umgang mit der Kette immer hochfeste Schutzhandschuhe.

7.3.1 Anbringen der Leit- oder Führungsschiene

A fig 3a fig 3b C B fig 3c F G fig 3d

Damit die Schiene und die Kette mit Öl versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe oben (Bild. 3a).

- Stellen Sie sicher, dass der Kettenbremshebel auf die Position ENTKUPPELT zurückgestellt ist (Bild. 3b).

■ Entfernen Sie die 2 Schienenbefestigungsmuttern (B). Lösen Sie die 2 Schrauben hinten an der Kupplungsabdeckung (C). Nehmen Sie die Abdeckung ab (Bild. 3c).

- Legen Sie das gekerbte Ende der Leitschiene über die 2 Schienenbolzen (F). Richten Sie die Schiene so aus, dass die JUSTIERANGEL in das Loch (G) in der Leitschiene passt (Bild. 3d).

7.3.2 Anbringen der Sägekette

WARNHINWEIS! Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette immer hochfeste Schutzhandschuhe.

(1) Abb.

4a

B C D Abb. 4b

■ Breiten Sie die Kette in einer Sc wobei die Schnittkanten (A) IM UHRZEIGERSINN (Abb. 4a) angeordnet sind.

- Schieben Sie die Kette um das Za hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Abb. 4b). - Führen Sie die Antriebsglieder in und um das Ende der Schiene ein (Abb. 4b).

HINWEIS: Die Sägekette kann am unteren Teil der Schiene etwas durchhängen. Dies ist normal.

• Ziehen Sie die Leitschiene nach vorn, bis die Kette passend anliegt. Vergewissern Sie sich, dass sich alle Kettenglieder in der Kettenschiene befinden.
• Bringen Sie die Kupplungsabdeckung an, und befestigen Sie sie mit 2 Schrauben. Die Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an, und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

HINWEIS: Die Schienenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Sägekette noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

7.3.3 Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor dem Starten und zwischen allen Sägearbeiten überprüft werden. Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, können Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlängert sich.

WARNHINWEIS! Tragen Sie bei allen Arbeiten an der Sägekette immer hochfeste Schutzhandschuhe.

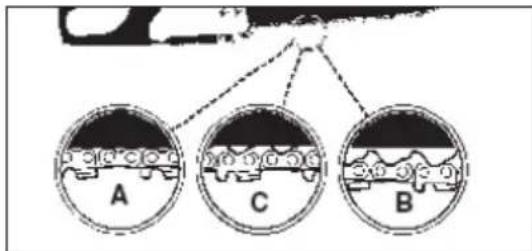

7.3.4 Einstellen Der Sägekette:

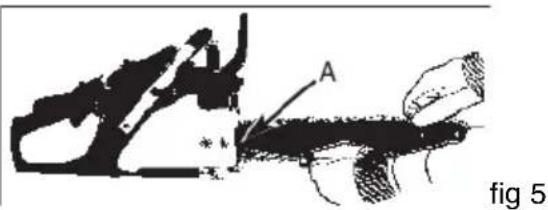

- Halten Sie die Spitze der Leitsch oben, und drehen Sie die Kettenspannschraube (16) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist

- Nach dem Justieren, die Spitze der Schiene ist weiterhin oben, ziehen Sie die Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lässt.

HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder wenn sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:

• Lösen Sie die 2 Schienenbefestigungsmuttern, bis sie nur noch fingerfest sind. Lockern Sie die Spannung durch langsames Drehen der Kettenspannschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück. Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Erhöhen Sie die Spannung, indem Sie die Kettenspannschraube IM UHRZEIGERSINN drehen.
• Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und ziehen Sie die 2 Schienenbefestigungsmuttern wieder voll an.

A C B

fig 6

VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Ketten normal, und das Intervall künftiger Einstellungen wird dann länger.

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zähne, die Schiene, die Kette und das Kurbelwellenlager schneller ab. Abb. 6 zeigt die richtige kalte Spannung (A) und warme Spannung (B), und sie dient als Anleitung für weitere Einstellungen der Sägekette (C).

7.3.5 Mechanischer Test der Kettenbremse

Die Kettensäge ist mit einer Kettenbremse versehen, die die Gefahr von Verletzungen auf Grund von Rückschlägen verringert. Die Bremse wird aktiviert, indem Druck auf den Bremshebel ausgeübt wird, und wenn, z.B. bei einem Rückschlag, die Hand des Bedieners auf den Hebel schlägt. Beim Aktivieren der Bremse hält die Kette abrupt an.

WARNHINWEIS! Die Kettenbremse hat zwar den Zweck, eine Verletzungsgefahr auf Grund von Rückschlag zu verringern; sie kann jedoch keinen angemessenen Schutz bieten, wenn mit der Säge sorglos gearbeitet wird. Prüfen Sie die Kettenbremse stets vor jedem Einsatz der Säge und regelmäßig zwischen den Arbeitsgängen.

7.3.6 Prüfen der Kettenbremse

OFF

Abb. 7a

- Die KETTENBREMSE ist AUSGEKOL (Kette kann sich bewegen), wenn der BREMSHEBEL ZURÜCKGEZOGEN UND EINGERASTET IST. Vergewissern Sie sich, dass die Verriegelung der Kettenbremse auf AUS/OFF gesetzt ist (Abb. 7a).

■ Die KETTENBREMSE ist EINGERAS bewegt sich nicht), wenn der Bremshebel vorgezogen und der Kettenbremsriegel auf EIN/ON gesetzt ist. Die Kette darf sich jetzt nicht bewegen können (Abb. 7b).

HINWEIS: Der Bremshebel muss in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, dürfen Sie die Säge nicht benutzen. Bringen Sie sie sofort zur Reparatur in einem Fachbetrieb.

8 KRAFTSTOFF UND ÖL

8.1 Kraftstoff

Verwenden Sie für optimale Ergebnisse normalen, bleifreien Kraftstoff, der mit einem speziellen 2-Takt-Motoröl im Verhältnis 40:1 gemischt wird. Halten Sie sich an die Mischraten im Abschnitt TABELLE KRAFTSTOFFMISCHUNG.

WARNHINWEIS! Verwenden Sie für diese Säge nie reinen Kraftstoff ohne Mischöl. Der Motor wird hierdurch beschädigt, und Sie verlieren den Garantieanspruch für dieses Produkt. Verwenden Sie keine Kraftstoffmischung, die länger als 90 Tage gelagert wurde.

WARNHINWEIS! Wenn ein 2-Takt-Motoröl, abweichend vom speziellen Öl verwendet wird, muss Superöl für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhaltnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Öl mit einem Mischungsverhältnis von z.B. 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in diesem Fall den Garantieanspruch für den Motor.

8.2 Kraftstoffmischung

Mischen Sie den Kraftstoff mit dem 2-Takt-Motoröl in einem genormten Behälter. Entnehmen Sie das Mischungsverhältnis von Kraftstoff zu Öl der Mischtabelle. Schütteln Sie den Behälter, um alles sorgfältig zu mischen.

WARNHINWEIS! Unzureichendes Ölen macht Ihren Garantieanspruch für den Motor zunichte.

8.2.1 Kraftstoff und Ölen

+ 40 : 1

Oil Only

8.2.2 Tabelle für Kraftstoffmischung

Benzin Liter	1 2 3 4 5
2-Takt Öl ml	25 50 75 100 125

8.2.3 Empfohlene Kraftstoffe

Einigen herkömmlichen Benzinsorten sind Mischungen wie Alkohol- oder Ätherverbindungen beigemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft mit allen Benzinarten zufriedenstellend, auch mit sauerstoffangereicherten Benzinsorten.

8.2.4 Ölen der Kette und des Lagers

Jedes Mal, wenn Sie den Kraftstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfehlen Ketten-, Schienen- und Zähnungsöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält, und die Teilchenbildung auf Schiene und Kette verhindert.

9 BEDIENUNG

9.1 Prüfungen vor dem Anlassen des Motors

WARNHINWEIS! Starten oder bedienen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.

• Füllen Sie den Kraftstofftank (A) mit der richtigen Kraftstoffmischung auf.
• Füllen Sie den Öltank (B) mit dem richtigen Ketten- und Schienenöl auf..

P O W 6 4 DE 1

9.2 Kaltstart

- Die Kettenbremse betätigen (den Handschutzbügel nach vorn bewegen und einrasten lassen) (Fig 9a).

- Um die Säge anzulassen, drücker Schalter (EIN/AUS-Schalter) auf EIN (I). (Bild. 9b)

■ Ziehen Sie die Starterklappe so dass sie einrastet. (Bild 9c)

■ Die Säge auf einer festen, ebene abstellen. Die Säge gut mit dem Fuß, wie abgebildet, festhalten. Einige Male scharf an der Starterleine ziehen, bis die ersten Zündgeräusche zu hören sind. (Bild. 9d)

- Den Choke-Hebel wieder einschie

6 Fig 9f

- Kräftig an der Starterleine ziehe anspringt. (Fig 9f)

- Den Gashebel leicht nach unten 9g)

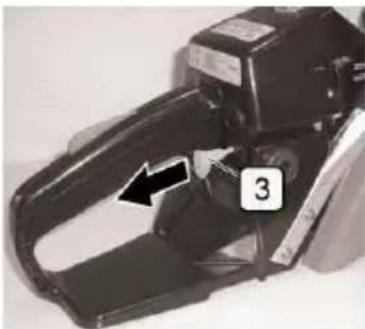

- Den Bremshebel zurückziehen, un Kettenbremse zu lösen (Fig 9h)

■ Die Kettenbremse betätigen (Fig

- Den Schalter (Ein/Aus) auf ON (Fig9j)

POWERPLUS DESIGNED AND MARKETED BY VARG Garden

Fig 9k Fig 9l Fig 9m

P O W 6 4 DE 1

- Kräftig an der Starterleine ziehe anspringt (Fig 9k)

■ Den Gashebel leicht nach unten 9i)

■ Die Kettenbremse lösen (Fig 9m)

9.4 Wenn der Motor mit Kraftstoff übersättigt ist

• Den Luftfilter ausbauen
• Den Funkenschutzfilter ausbauen.
• Die Maschine in einem Winkel von 45° mit aufwärts gerichtetem Schwert aufstellen.
• An der Anlasserleine einige Male ziehen
• Den Funkenschutzfilter reinigen und wieder einbauen
• Den Luftfilter wieder einbauen und ohne Choke starten.

9.5 Anhalten Des Motors

I STOP

fig 9n

• Lassen Sie den Gashebellos, und war Motor anhält.
• Stellen Sie zum Anhalten des Motors (EIN/AUS) auf O (AUS).

HINWEIS: Beim Notstopp einfach die KETTENBREMSE betätigen und den I/O-Schalter (EIN/AUS) auf O (AUS) stellen.

9.6 Betriebstest der Kettenbremse

Prüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.

Testen Sie die Kettenbremse wie folgt:

• Legen Sie die Säge auf eine saubere, feste und ebene Unter
  ■ Lassen Sie den Motor an.
• Ergreifen Sie den hinteren Griff (A) mit der rechten Hand.

A B C fig 10

P O W 6 4 DE 1

- Mit der linken Hand halten Sie d Griff (B) fest [nicht den Kettenbremshebel (C)].

- Drücken Sie den Gashebel auf 1 Geschwindigkeit und aktivieren Sie dann sofort den Kettenbremshebel (C).

WARNHINWEIS! Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen.

- Die Kette muss abrupt stoppen. Lassen Sie hiernach sofort den Betriebsauslöser los.

WARNHINWEIS! Wenn die Kette nicht stoppt, schalten Sie den Motor aus, und bringen Sie die Säge zur Instandsetzung in einen Fachbetrieb.

- Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus, und stellen Sie die Kettenbremse mit dem Bremshebel wieder auf ENTKUPPELT (C).

9.7 Ölen der Sägekette / Führungsschiene

Ausreichendes Ölen der Sägekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein. Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf, und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung.

HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

9.8 Automatisches Ölungssystem

Die Kettensäge ist mit einem automatischen Ölungssystem mit Zahnradantrieb ausgestattet. Dieses System versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte.

WARNHINWEIS! Das Kettenschmiersystem nur bei ausgeschaltetem Motor einstellen!

Das Kettenschmiersystem wurde werkseitig auf eine mittleren Ölabgabe eingestellt. Bei Bedarf kann die Ölabgabe angepasst werden.

–Zur Anpassung der Ölabgabe an der Einstellschraube unten an der Gehäuseseite drehen (19)

–Turning Eine Drehung im Uhrzeigersinn verringert die Ölabgabe, während beim Drehen gegen den Uhrzeigersinn die Ölabgabe verstärkt wird.

9.9 Allgemeine Anleitungen zum Fällen

9.9.1 Fällen

Fällen bedeutet das Absägen eines Baumes. Kleine Bäume mit einem Durchmesser von 15-18 cm werden gewöhnlich mit einem Schnitt abgesägt. Be i gr ö ß eren B ä u m e n m ü ss Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.

Fällen eines Baumes:

WARNHINWEIS! Vor dem Schneiden muss ein Rückzugsweg (A) geplant und freigehalten werden. Der Rückzugsweg muss nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 11A dargestellt ist.

B A

WARNHINWEIS! Beim Fällen eines Baumes an einem Hang muss sich der Bediener der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird.

Abb. 11a

WARNHINWEIS! Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigen Sie vor dem Fällen die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen.

WARNHINWEIS! Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen kann, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen.

Allgemeine Richtlinien für das Fällen von Bäumen

Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fällschnitt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) muss so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe muss breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren.

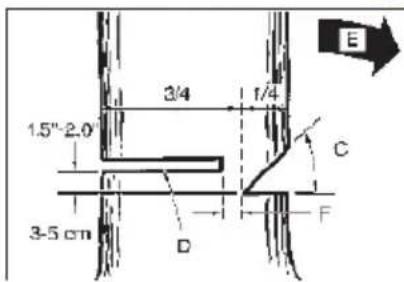

3/4 1/4 1.5"-2.0" 3-5 cm D C F E

Abb. 11b

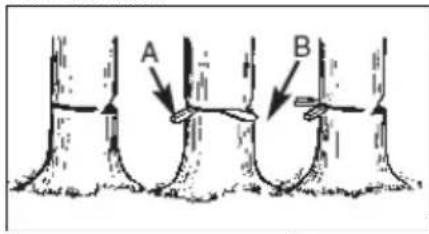

Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesägt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fällhebel in den Schnitt, noch bevor der Baum instabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen.

WARNHINWEIS! Prüfen Sie vor der Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich anwesend sind.

Fällschnitt:

A B

fig 11c

- Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Bild. 11c).

- Wenn der Durchmesser des zu schneidenden Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Bild. 11d).

WARNHINWEIS! Wenn der Fällschnitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab, und verlassen Sie den Bereich über den Rückzugsweg (Abb. 11a).

9.9.2
Entfernen von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Bild. 12). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

WARNHINWEIS! Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

9.9.3 Zuschneiden der Länge

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand, und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind, und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm, und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

- Stamm der Gesamtlänge nach abges Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Bild. 13a).

- Stamm an einem Ende abgestützt: S zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13b).

- Stamm an beiden Enden abgestützt: Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Bild. 13c).

HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.

9.9.4 Zuschneiden Der Länge Auf Dem Sägebock

A B C 600mm fig 14

Zu Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Abb. 14). VERTIKALES SCHNEIDEN:

• Halten Sie die Säge mit beiden Hähren Sie sie beim Schneiden rechts an Ihrem Körper vorbei.
• Halten Sie den linken Arm so gera möglich.
  ■ Verteilen Sie Ihr Gewicht auf beid 14).

WARNHINWEIS! Achten Sie während der Sägearbeiten immer darauf, dass Sägekette und Führungsschiene ausreichend geölt sind.

10 WARTUNG

Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführt werden.

10.1 Vorbeugende Wartung

Gute, vorbeugende Wartung anhand eines regelmäßigen Kontrollprogramms und Pf verlängert die Lebenszeit und verbessert die Leistung der Kettensäge.

Die nachstehende Wartungsprüfliste dient als Richtlinie für ein derartiges Programm.

Reinigung, Einstellung und Teilewechsel können unter bestimmten Umständen öfter erforderlich sein, als angegeben ist.

Wartungsprüfliste		Bei jeder Nutzung	Betriebsstunden
Komponente Maßnahme		10 20
Schrauben/Muttern/Bolzen	Prüfen/Anziehen		V
Luftfilter	Reinigen oder ersetzen			V
Kraftstoff-/Ölfilter	Ersetzen		V
Zündkerze	Reinigen/einstellen/ersetzen		V
Kraftstoffschläuche	Prüfen	V
	Bei Bedarf ersetzen
Teile der Kettenbremse	Prüfen	V
	Bei Bedarf ersetzen

10.2 Winterwartung

Ihre Kettensäge benötigt eine Winterwartung. Bitte kontaktieren Sie hierzu Ihren Händler vor Ort.

Folgendes wird dann gemacht:

• Zündkerze ersetzen
• Kette schärfen
  – Luftfilter reinigen (falls nötig ersetzen)
• Führungsschiene reinigen
• Ölpumpe überprüfen
• Sorgfältige Reinigung
• Feinabstimmung und Probelauf

10.3 Luftfilter

WARNHINWEIS! Bedienen Sie die Säge nie ohne den Luftfilter. Sonst werden Staub und Schmutz in den Motor gesaugt und beschädigen ihn. Halten Sie den Luftfilter sauber!

So reinigen Sie den Luftfilter:

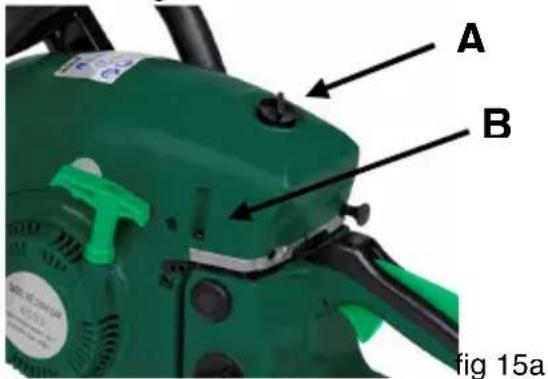

A B fig 15a

- Entfernen Sie den Knopf (A), der die Abdeckung des Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 15a)

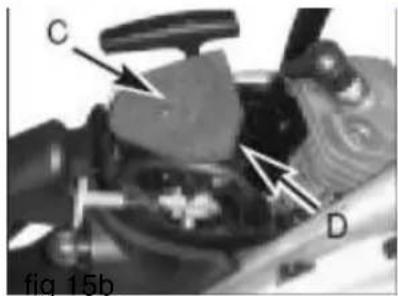

C D fig 15b

P O W 6 4 DE 1

■ Heben Sie den Luftfilter (C) aus d heraus (Bild. 15b).

- Reinigen Sie den Luftfilter Wenn Druckluft machen, den Luftfilter von innen ausblasen. Bei starker Verschmutzung den Luftfilter ersetzen..

HINWEIS: Es wird empfohlen, einen Vorrat an Ersatzfiltern zu haben.

- Installieren Sie den Luftfilter. Installieren Sie die Abdeckung der Maschine/des Luftfilters. Vergewissern Sie sich, dass Riegel (E), Riegel (F) und die Abdeckung richtig angebracht sind. Ziehen Sie den Festhalteknopf der Abdeckung fest an

WARNHINWEIS! Warten Sie die Säge nie, wenn der Motor noch heiß ist, damit Sie sich nicht Hände oder Finger verbrennen.

10.4 Kraftstoff-Filter

• Nehmen Sie den Deckel des Kraftstofftanks ab.
  ■ Biegen Sie einen weichen Draht zurecht.
• Stecken Sie ihn in die Öffnung des Tanks, und haken Sie den Kraftstoffschlauch ein. Ziehen Sie den Kraftstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.

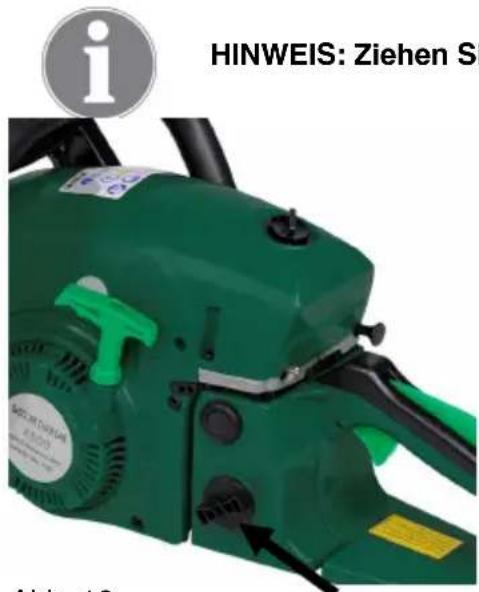

HINWEIS: Ziehen Si Abl. 12

HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

■ Heben Sie den Filter (A) aus dem (Abb. 16). Siehe Abschnitt KRAFTSTOFF UND ÖL. Setzen Sie den Deckel des Tanks auf.
- Ziehen Sie den Filter mit einer Drab. Entsorgen Sie den Filter.
- Setzen Sie einen neuen Filter ein. ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzieher auf seinen richtigen Platz, sofern erforderlich.

Abb. 16

- Füllen Sie den Tank mit frischem Kraftstoff/Mischölauf.

10.5 Zündkerze

HINWEIS: Damit die Säge problemlos läuft, muss die Zündkerze immer sauber sein, und der richtige Abstand der Elektrode eingehalten werden.

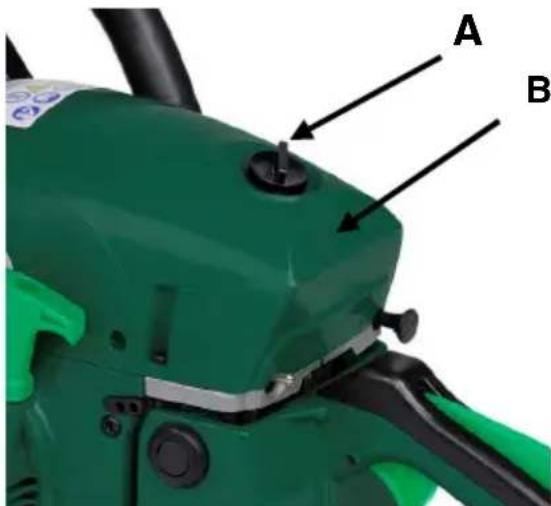

A B

fig 18a

• Drücken Sie den STOPP-Schalter
• Entfernen Sie den Knopf (A), der Abdeckung des Luftfilters festhält, entfernen Sie die obere Abdeckung (B), indem Sie die Festhalteschraube der Abdeckung lösen. Die Abdeckung lässt sich jetzt abnehmen. (Bild. 18a)

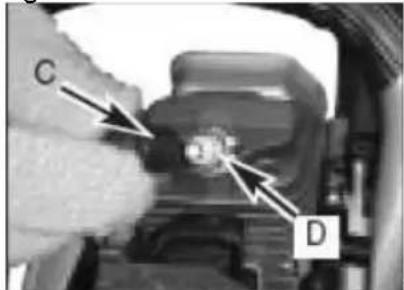

C D

fig 18b

■ Ziehen Sie den Kerzenstecker (C) Zündkerze ab (D), indem Sie gleichzeitig an ihm ziehen und ihn drehen (Abb. 18b).
- Bauen Sie die Zündkerze mit einem Steckschlüssel für Zündkerzen aus.
■ VERWENDEN SIE KEIN ANDERES WERKZEUG

• Prüfen Sie den Elektrodenabstand mit einer Fühlerlehre, und stellen Sie den Abstand auf ca. 0,6-0,7 mm ein.
• Setzen Sie eine neue Zündkerze ein.

HINWEIS: Beim Auswechseln muss eine Zündkerze mit Widerstand verwendet werden.

HINWEIS: Dieses Zündsystem entspricht allen Anforderungen der Bestimmungen für Störstrahlung verursachende Geräte.

11 REINIGUNG UND WARTUNG

11.1 Zähnung der Leitschiene ölen

WARNHINWEIS! Die Zähnung der neuen Säge ist werkseitig im Voraus geölt worden. Wenn Sie die Zähnung nicht wie folgt ölen, fällt die Zahnschärfe und damit die Leistung ab, und Sie verlieren den Garantieanspruch.

Die Zähnung der Leitschiene muss nach 25 Betriebsstunden oder nach einer Woche Laufzeit geölt werden, je nachdem, welcher Fall eher eintritt. Die Leitschiene vor dem Ölen der Zähnung gründlich säubern.

Werkzeuge für das Ölen:

Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zähnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezähnte Spitze erforderlich ist.

Zähnung der Leitschiene ölen:

WARNHINWEIS! Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

- Schieben Sie den STOPP-Schalter herunter.

HINWEIS: Zum Ölen der Zähnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann bei einer Unterbrechung der Arbeit geschehen.

- Reinigen Sie die Zähnung der Leitschiene.

• Stecken Sie die Nadelspitze der (Option) in das Ölungsloch, und spritzen Sie das Öl hinein, bis es an der Außenseite der Zähnung hervortritt (Abb. 20).
• Drehen Sie die Sägekette mit der Wiederholen Sie das Ölen, bis die gesamte Zähnung geölt ist.

11.2 Wartung der Leitschiene

Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden die nachstehenden Schritte zur Wartung der Leitschiene empfohlen.

ACHTUNG: Tragen Sie bei Wartungsarbeiten immer hochfeste Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

11.3 Schärfen der Kette

Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge in einem Fachgeschäft.

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft werden. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Es ist nicht nötig, den Sperrknopf nach dem Start der Motorsäge gedrückt zu halten. Er soll ein ungewolltes Starten der Motorsäge verhindern.

WARNHINWEIS! Bei nicht richtig geschärfter Sägekette erhöht sich die Rückschlaggefahr.

- Zum Schärfen der Sägekette nur geeignetes Werkzeug verw

- Kettenfeile rund

- Felenführung

- Kellenmesche

Diese Werkzeuge sind im Fachhandel erhältlich.

- Eine scharfe Kette erzeugt wohlgeformte Späne.

Wenn die Kette statt Späne Sägemehl erzeugt, muss sie geschärft werden.

WARNHINWEIS! Alle Schneidezähne müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Kettenriss.

• Die minimale Länge der Schneidezähne muss 4 mm sein. Danach die Sägekette wechseln.
• Die Winkel am Schneidezahn müssen eingehalten werden.
• Für das einfache Nachschleifen genügen 2 bis 3 Feilenstriche von innen nach außen.

ACHTUNG: Nach 3-4 maligem eigenen Schärfen der Schneidezähne die Sägekette in einer Fachwerkstatt nachschärfen lassen. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, um den Abstand zu erreichen.

Kette schärfen

Die Anstellung der Kettenglieder (Abb.21) hängt vom Modell ab.

POW64118

Abstand 8,25 mm (0,325")

Stärke 1,3 mm (0,050")

Tragen Sie beim Schärfen immer hochfeste Schutzhandschuhe, und verwenden Sie eine Rundfeile von 4 mm Stärke. Die Schneidelemente dürfen nur durch nach außen gerichtetes Feilen geschärft werden (Abb.22), wobei die in Abb. 21 vorgegebenen Werte unbedingt eingehalten werden müssen. Nach dem Schärfen müssen alle Schneidglieder dieselbe Breite und Länge aufweisen.

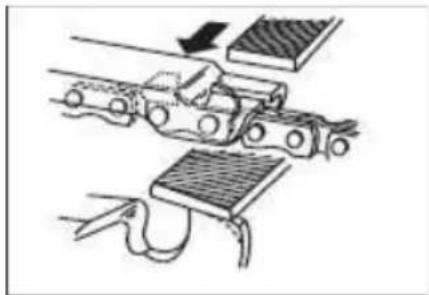

WARNHINWEIS! Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschäft werden.

3-4 mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Schnitttiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden (Abb. 23).

Abb. 23

WARNHINWEIS! Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette.

11.4 Leitschiene

Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schienenrillen (Abb. 24).

WARNHINWEIS! Befestigen Sie eine neue Kette nie auf einer abgenutzten Zähnung oder auf einem Einstellring.

Schienenabnutzung

Drehen Sie die Leitschiene in regelmäßigen Abständen um (z.B. nach 8 Arbeitsstunden), damit sich die Schiene oben und unten gleichmäßig abnutzt.

Öldurchlässe

Die Öldurchlässe auf der Schiene müssen gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölungssystem.

11.5 Wartung der Kette

Kettenspannung:

Prüfen Sie oft die Kettenspannung, und stellen Sie diese so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

Neue Sägekette einlaufen lassen:

Eine neue Kette und Schiene müssen nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden.

WARNHINWEIS! Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zähnung könnte sonst beschädigt werden.

Kette ölen:

Vergewissern Sie sich stets, dass das automatische Ölungssystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Kette, Schiene und Zähnung.

Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um die Reibung mit der Leitschiene gering zu halten. Die Schiene und die Kette dürfen nie ohne Öl sein.

Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf, und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene.

12 TECHNISCHE DATEN

Modell:	POW64118
Hubraum Motor 45,1 ccm
Max. Achsbremskraft 1,8 KW
Blattlänge 450 mm
Schwertschnittlänge 18"
Kettenteilung 8,25 mm (0.325")
Kettenpegel 1,47 mm (0,05")
Leerlauf (max.)	3400 U/min
Empfohlene Höchstdrehzahl, mit Schnittzubehör	10000 U/min
Fassungsvermögen Kraftstofftank	600 ml
Anti-Vibrationssystem	Ja
Antriebsrad	7 Zähne
Fassungsvermögen Öltank	250 ml
Kettenbremse	Ja
Schalldruckpegel	103 dB(A)
Schallleistungspegel	114 dB(A)
Schwingungspegel (max.)	7 m/s ^2

13 EINLAGERN DER KETTENSÄGE

Wenn Sie eine Kettensäge länger als 30 Tage einlagern wollen, muss sie dafür vorbereitet werden. Denn sonst verdunstet der im Vergaser befindliche, restliche Kraftstoff und hinterlässt einen gummiartigen Bodensatz. Dies kann den Start erschweren und teure Reparaturarbeiten zur Folge haben.

WARNHINWEIS! Lagern Sie eine Kettensäge nie länger als 30 Tage ein, ohne die nachstehenden Schritte ausgeführt zu haben.

- Nehmen Sie die den Deckel des Kraftstofftanks langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.

- Starten Sie den Motor, und lassen Sie ihn laufen, bis die Säge aus Benzinmangel anhält. So wird der restliche Kraftstoff aus dem Vergaser entfernt.

• Der Motor muss sich abkühlen (ca. 5 Minuten).
• Nehmen Sie die Zündkerze mit einem Kerzensteckerschlüssel heraus.
• Geben Sie 1 Teelöffel sauberes 2-Takt-Öl in die Brennkammer (Zylinder). Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten mit einem schützenden Ölfilm zu versehen. Setzen Sie die Zündkerze wieder ein (Abb. 19).

HINWEIS: Lagern Sie die Säge an einem trockenen Ort ein, der weit entfernt von möglichen Zündquellen, wie z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner usw., ist.

Säge nach dem Einlagern wieder aktivieren

• Nehmen Sie die Zündkerze heraus.
• Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Brennkammer zu entfernen.
• Reinigen Sie die Zündkerze, und achten Sie auf den richtigen Elektrodenabstand; oder setzen Sie eine neue Zündkerze mit richtigem Abstand ein.

- Bereiten Sie die Säge für den Betrieb vor.

- Füllen Sie den Tank mit der richtigen Kraftstoff-/Ölmischung auf. Siehe Abschnitt KRAFTSTOFF UND ÖL

14 FEHLERSUCHE

PROBLEM	MOGLICHE URSACHE	ABHILFE
Der Motor startet nicht, oder er startet, und setzt gleich wieder aus.	Falsche Startmethode.Vergaser falsch eingestellt.Zündkerze verrußt.Leerer KraftstofftankEinspritzpumpe für den Kaltstart wurde nicht (oft genug) betätigt.	Beachten Sie die Anweisungen über das Starten des Motors (Kaltstart/Warmstart)Lassen Sie den Vergaser vom Fachhändler einstellen.Zündkerze reinigen/einstellen oder ersetzen.Befüllen Sie den Kraftstofftank mit dem richtigen Kraftstoffgemisch.
Der Motor startet, aber er arbeitet nicht mit voller Leistung.	Verstopfter Kraftstofffilter Falsche ChokestellungFunkenfänger verschmutzt/verrußt.Luftfilter verschmutzt/verstopft.Vergaser falsch eingestellt.	Kraftstofffilter ersetzen.C choke auf RUN (voll geöffnet) stellen.Funkenfänger reinigen oder ersetzen.Luftfilter herausnehmen und reinigen oder ersetzen.Lassen Sie den Vergaser vom Fachhändler einstellen.
Motor reagiert träge.	Vergaser falsch eingestellt.Luftfilter verschmutzt/verstopft.Alter oder falsch gemischter Kraftstoff.	Lassen Sie den Vergaser vom Fachhändler einstellen.Luftfilter herausnehmen und reinigen oder ersetzen.Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.
Keine Leistung bei Vollgas.	Vergaser falsch eingestellt.Alter oder falsch gemischter Kraftstoff.Luftfilter verschmutzt/verstopft.Zündkerze verschmutzt/alt.	Lassen Sie den Vergaser vom Fachhändler einstellen.Alten Kraftstoff ablassen (siehe Einlagern) und Gerät mit neuer, richtiger Mischung betanken.Luftfilter herausnehmen und reinigen oder ersetzen.Zündkerze reinigen bzw. ersetzen.
Motor läuft unregelmäßig (Aussetzer).	Elektrodenabstand der Zündkerze falschFunkenfänger verschmutzt/verrußt.Luftfilter verschmutzt/verstopft.	Zündkerze reinigen und Elektrodenabstand einstellen, oder Kerze ersetzenFunkenfänger reinigen oder ersetzen..Luftfilter herausnehmen und reinigen oder ersetzen.
Übermäßig starke Rauchentwicklung des Motors.	Vergaser falsch eingestellt.Falsche Kraftstoffmischung.	Lassen Sie den Vergaser vom Fachhändler einstellen.Verwenden Sie die richtige Kraftstoffmischung (Verhältnis Benzin:2-Takt-Mischöl = 40:1).

15 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie gemäß den einschlägigen gesetzlichen Bestimmungen für die Dauer von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Verschleißteilen, darunter Lager, Bürsten, Kabel, Stecker oder Zubehör wie z.B. Bohrer, Bohreinsätze, Sägeblätter usw.; Schäden oder Mängel durch zweckfremde Verwendung, durch Unfall oder Abänderung; und diese Garantie erstreckt sich auch nicht auf die Transportkosten.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (nicht vorgenommene oder unzureichende Maßnahmen bei: Reinigung der Lüftungsschlitze, regelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis für das Datum des Kaufs.
• Das Gerät ist im Garantiefall dem Händler nicht zerlegt und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

16 UMWELT

Werfen Sie Ihr Elektrowerkzeug am Ende der langen Lebensdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltgerechte Weise

17 KONFORMITÄTSERKLÄRUNG

CE

Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Benzin kettensäge 45.1CC 18"

Marke: POWERplus

Modell: POW 64118

aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

Einschlägige EU-Richtlinien (einschließlich ihrer Änderungen, falls zutreffend):

EG-Richtlinie über die elektromagnetische Verträglichkeit 2004/108/EG

EG-Maschinenrichtlinie 2006/42/EG

EG-Richtlinie über umweltbelastende Geräuschemissionen 2000/14/EG

L w A = 1 1 4 d B

EG-Richtlinie über Schadstoffemissionen aus Verbrennungsmotoren 97/68/EG (Nonroad-Richtlinie)

Motorklasse: SH2 / EDP = 50h

Europäische, harmonisierte Normen, einschließlich ihrer Änderungen:

EN ISO11681-1 : 2008

EN ISO1414982 : 1998

Der Unterzeichner handelt im Namen der Geschäftsleitung des Unternehmens und ist von derselben diesbezüglich bevollmächtigt,

Philippe Vankerkhove

Zertifizierungsmanager

Datum: 16/06/2010
