PG-D2870W - Projektor SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Projektor
Marke	Sharp
Modell	PG-D2870W
Projektionstechnologie	DLP
Auflösung	WXGA (1280 x 800)
Helligkeit	2800 ANSI-Lumen
Kontrastverhältnis	2000:1
Lichtquelle	UHP-Lampe
Lebensdauer der Lampe	ca. 3000 Stunden (Normalmodus)
Projektionsverhältnis	1.5 – 2.0:1
Zoom	Manuell, 1.2-fach
Lautsprecher	Integrierter 2-Watt-Monolautsprecher
Anschlüsse	HDMI, VGA, Composite, S-Video, USB, Audio
Stromversorgung	100–240 V AC, 50/60 Hz
Leistungsaufnahme	ca. 250 W (Betrieb), < 1 W (Standby)
Abmessungen (B x T x H)	315 x 230 x 90 mm
Gewicht	ca. 2,8 kg
Betriebstemperatur	5–35 °C
Reinigungshinweise	Gehäuse und Linsen mit weichem, trockenem Tuch reinigen; Lüftungsgitter regelmäßig von Staub befreien
Sicherheitshinweise	Nicht in feuchter Umgebung betreiben; Lüftungsschlitze nicht abdecken; nur Originalersatzteile verwenden
Ersatzteile	Lampe (Modell: AN-PG287W), Filter (Modell: F-PG287W)
Reparaturhinweise	Reparaturen nur durch autorisiertes Fachpersonal; Netzstecker vor Wartungsarbeiten ziehen

Häufig gestellte Fragen - PG-D2870W SHARP

Wie schließe ich meinen Laptop an den Sharp PG-D2870W an?

Verwenden Sie ein HDMI- oder VGA-Kabel und schließen Sie es an den entsprechenden Anschluss des Projektors an. Wählen Sie dann die richtige Quelle über die Fernbedienung oder das Menü aus.

Die Bildqualität ist unscharf. Was kann ich tun?

Stellen Sie zunächst den Fokusring am Objektiv ein. Überprüfen Sie auch die Auflösung der Quelle und stellen Sie sicher, dass sie der nativen Auflösung (1280 x 800) entspricht.

Wie kann ich die Lampe des Projektors austauschen?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Lampenabdeckung an der Unterseite, lösen Sie die Schrauben und entnehmen Sie die alte Lampe. Setzen Sie eine neue Lampe (Modell AN-PG287W) ein und schließen Sie die Abdeckung.

Der Projektor schaltet sich während des Betriebs aus. Was ist die Ursache?

Mögliche Ursachen sind Überhitzung (Lüftungsschlitze blockiert) oder Lampenende. Überprüfen Sie die Lüftung und ersetzen Sie die Lampe bei Bedarf.

Kann ich den Projektor an der Decke montieren?

Ja, der Sharp PG-D2870W ist für eine Deckenmontage geeignet. Verwenden Sie ein geeignetes Deckenmontage-Kit und achten Sie auf ausreichende Belüftung.

Welche Fernbedienungscodes werden für den Projektor benötigt?

Der Projektor wird mit einer Infrarot-Fernbedienung geliefert. Sollten Sie eine Universalfernbedienung verwenden, suchen Sie nach Code-Listen für Sharp-Projektoren oder führen Sie einen automatischen Suchlauf durch.

Wie reinige ich den Filter des Projektors?

Der Filter befindet sich an der Seite des Geräts. Entfernen Sie ihn vorsichtig und reinigen Sie ihn mit einem weichen Pinsel oder Staubsauger. Setzen Sie den Filter wieder ein, sobald er trocken ist.

Das Bild hat eine grünstichige Verfärbung. Was kann ich tun?

Überprüfen Sie die Farbmodus-Einstellungen im Menü und setzen Sie sie auf die Werkseinstellungen zurück. Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind und keine Signalstörungen vorliegen.

Kann ich den Projektor mit einem USB-Stick verwenden?

Ja, der Projektor verfügt über einen USB-Anschluss zur Wiedergabe von Bildern und Videos. Legen Sie die Dateien im Stammverzeichnis des Sticks ab und wählen Sie die USB-Quelle aus.

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die Keystone-Taste auf der Fernbedienung oder rufen Sie das Menü auf. Passen Sie die vertikale Trapezkorrektur mit den Pfeiltasten an, bis das Bild rechteckig ist.

BEDIENUNGSANLEITUNG PG-D2870W SHARP

BEDIENUNGSANLEITUNG FÜR STEREOSKOPE 3D-PROJEKTION

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Die Sprache, in der die Betriebsanleitung in der CD-ROM geschrieben ist, hängt vom Modell ab.

Vorsicht bei der Betrachtung von stereoskopischen 3D-Bildern

Bevor Sie sich stereoskopische 3D-Bilder ansehen, lesen Sie sich bitte dieses Kapitel sorgfältig durch.

WARNUNG

Unter normalen Bedingungen, ist das Betrachten von stereoskopischen 3D-Bildern sicher für die Dauer, die Sie normalerweise auf Ihren Bildschirm sehen. Allerdings kann es vorkommen, dass sich einige Personen dabei unwohl fühlen. Es werden die folgenden Vorsichtsmaßnahmen empfohlen, um die Möglichkeit, visuelle Probleme oder ungünstige Symptome zu erleben so gering wie möglich zu halten.
■ Machen Sie regelmäßig Pausen, wenigstens 5 bis 15 Minuten, nach 30 bis 60 Minuten stereoskopischer 3D-Betrachtung.

* Basierend auf den Richtlinien, die vom 3D-Konsortium herausgegeben wurden, überarbeitet am 10. Dezember 2008.

■ Halten Sie einen angemessenen Abstand vom Bildschirm. Wenn der Abstand zu klein ist, kann dies Ihre Augen belasten. Wenn Sie merken, dass Ihre Augen belastet werden, machen Sie sofort eine Pause und schauen Sie weg.

Wenn bei Ihnen während des Betrachtens eines der folgenden Symptome auftreten sollte:

• Brechreiz
• Übelkeit/Schwindelgefühl
• Kopfschmerzen

– Verschwommenes Sehen oder Doppelsehen, das länger als ein paar Sekunden anhält Führen Sie so lange keine möglichen riskante Aktivitäten aus (zum Beispiel Autofahren), bis Ihre Symptome vollkommen abgeklungen sind.

Wenn die Symptome weiterhin auftreten, unterbrechen Sie den Gebrauch und setzen Sie die stereoskopische 3D-Betrachtung nicht weiter fort, ohne dass Sie Ihre Symptome mit einem Arzt besprochen haben.

Wenn Sie sich an die Betrachtung der stereoskopischen 3D-Bilder gewöhnt haben:

• Justieren Sie die Parallaxe am 3D-Videowiedergabe-Gerät. (Es kann vorkommen, dass Sie bei einigen Gerätemodellen der nicht in der Lage sind, die Parallaxe einzustellen.)
• Stellen Sie das projizierte Bild auf die bequemste Betrachtungsgröße ein, indem Sie zoomen.(Eine Bildprojektion auf die kleinste oder die größtmögliche Bildschirmgröße kann den stereoskopischen Effekt zerstören und Ihre Augen belasten.)
• Verwenden Sie die DLP ^ Link ^TM umkehren Funktion, um das Video für Ihr linkes und ihr rechtes Auge richtig einzustellen. (Einzelheiten zum Gebrauch der Funktion „DLP ^ Link ^TM umkehren“ fi nden Sie im Kapitel über ihren Betrieb in dieser Bedienungsanleitung)

WARNUNG

■ Folgende Personengruppen sollten das stereoskopische 3D-Betrachten einschränken:

• Kinder unter 6 Jahren (um den Prozess des Augenwachstums zu schützen)
  – Personen, die wissen, dass Sie lichtempfindlich sind
  – Personen mit einer Herzkrankheit
  – Personen in schlechter gesundheitlicher Verfassung
  – Personen mit Schlafstörungen
  – Personen, die sich körperlich müde fühlen
  – Personen, die unter Einfluss von Alkohol oder Drogen stehen

■ Epilepsie

Bei einem kleinen Prozentsatz der Bevölkerung kann es zu epileptischen Anfällen kommen, wenn einige Bildtypen angeschaut werden, die bestimmte blinkende Lichtmuster aufweisen.

WENN SIE ODER EIN FAMILIENMITGLIED SCHON EINE KRANKENGESCHICHTE BEZÜGLICH EPILEPSIE HABEN

Die folgenden Personen sollten einen Arzt aufsuchen, bevor sie stereoskopische 3D-Bilder ansehen.

– Jeder, der schon einmal unter Epilepsie gelitten hat oder der ein Familienmitglied hat, das schon einmal unter Epilepsie gelitten hat.
- Kinder unter 6 Jahren
- Jeder, der schon einmal epileptische Anfälle gehabt hat oder bei dem durch blinkende Lichter eine Sinnesstörung ausgelöst wurde

EINIGE LICHTMUSTER KÖNNEN AUCH ANFÄLLE BEI PERSONEN AUSLÖSEN, DIE NOCH KEINE KRANKENGESCHICHTE BEZÜGLICH EPILEPSIE HABEN

Unterbrechen Sie den Gebrauch, wenn bei Ihnen eines der folgenden Symptome auftreten, während Sie sich stereoskopische 3D-Bilder ansehen.

• Unfreiwillige Bewegungen, Augen oder Muskelzucken
• Muskelkrämpfe
  – Übelkeit, Schwindel oder Brechreiz
• Krämpfe
  – Orientierungslosigkeit, Verwirrung oder Wahrnehmungsverlust Ihrer Umgebung

Informationen über die 3D-Projektion-Funktion

- Um 3D-Bilder anzeigen zu können, erfordert dieser Projektor:

WAS SIE BRAUCHEN WERDEN

1) Quellgeräte, die das Feldsequenzformat unterstützen

– Einzelheiten über die unterstützen Formate finden Sie im Kompatibilitätsdiagramm in dieser Bedienungsanleitung

2) Eine 3D-LCD-Shutter-Brille, die das *DLP® Link™ System unterstützt

• Setzen Sie sich mit Ihrem nächstgelegenen autorisierten Sharp-Projektor-Händler in Verbindung, um näheres über den Kauf zu erfahren.
  * DLP® Link™ ist eine Handelsmarke von Texas Instruments.

• Das projizierte Bild kann dunkel werden, wenn Sie die 3D-Projektion-Funktion verwenden (wobei „DLP® Link™“ auf „Ein“) gestellt wurde.

• Wenn „DLP® Link™“ auf „Ein“ gestellt wurde, kann es vorkommen, dass folgende Funktionen nicht funktionieren oder nicht zur Verfügung stehen.

- Tra.-Entz.

- Größe ändern

• Bildversch.

• Vergrößerung

• 3D-Formate außer für das Feldsequenzformat, wie zum Beispiel solche, die für Blu-ray 3D oder DVD vorgepackte Medien verwendet werden, sind mit diesem Projektor nicht kompatibel. (Ab März 2010)

• Wenn sich die Sehkraft Ihres rechten und linken Auges stark unterscheiden und Sie primär ein Auge für die Bildbetrachtung verwenden, dann erscheinen die Bilder nicht in 3D.

Außerdem kann es schwierig sein, in 3D zu sehen oder es kann sein, dass man generell keine Bilder in 3D sehen kann. Es hängt vom Einzelnen ab oder vom Inhalt, der angezeigt wird. Der stereoskopische Effekt variiert bei jeder einzelnen Person.

- Das Anschauen von 3D-Bildern ist innerhalb einer Bandbreite möglich, in der die 3D LCD-Shutter-Brille in der Lage ist Lichtsignale zu empfangen, die vom Bildschirm refl ektiert werden. Allerdings werden die meisten 3D-Bilder so hergestellt, dass man sie direkt von vorne, vor dem Bildschirm, ansehen sollte. Es wird also empfohlen, sich die 3D-Bilder so direkt wie möglich vor dem Bildschirm anzusehen.

- Der Bereich, in dem Signale empfangen werden, hängt von der 3D-LCD-Shutter-Brille ab. Einzelheiten fi nden Sie in der Bedienungsanleitung Ihrer 3D-LCD-Shutter-Brille.

- Es kann sein, dass 3D-Bilder nicht korrekt auf Ihrem Computer wiedergegeben werden können.

Gebrauch des 3D-Betrachtermodus

Wenden Sie den folgenden Ablauf an, um 3D-Bilder zu projizieren.

Wie Sie den Projektor in Betrieb nehmen, fi nden Sie in der Bedienungsanleitung des Projektors.

Informationen über den Gebrauch der 3D-LCD-Shutter-Brille und über das 3D-Video-Wiedergabegerät, fi nden Sie in den entsprechenden Bedienungsanleitungen.

3D-Bilder projizieren

1 Stellen Sie den Projektor an.

2 Stellen Sie das 3D-Video-Wiedergabegerät an.

- Stellen Sie das 3D-Video-Wiedergabegerät so ein, dass es eines der Signale ausgibt, die im Kompatibilitätsdiagramm in dieser Bedienungsanleitung aufgelistet sind.

3 Schalten Sie den Eingabemodus des Projektors ein, um die Eingabe der 3D-Videosignale zu ermöglichen.

4 Nehmen Sie das 3D-Video-Wiedergabegerät in Betrieb und lassen Sie den 3D-Inhalt wiedergeben.

5 Stellen Sie die 3D-LCD-Shutter-Brille auf ein und setzen Sie sie auf.

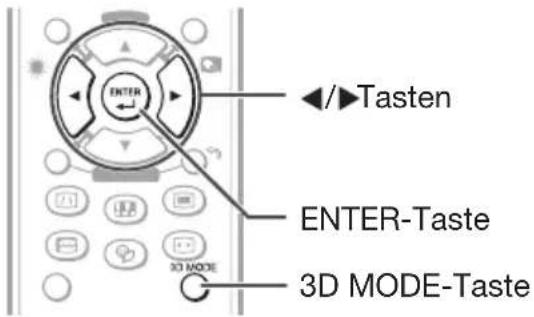

6 Drücken Sie auf der Fernbedienung auf 3D MODE, damit das 3D MODE-Menü angezeigt wird.

Info

- Wenn „Es wurde eine ungültige Taste gedrückt.“ erscheint, wurde ein nicht 3D-kompatibles Signal eingegeben. Überprüfen Sie das Ausgangssignal am Wiedergabegerät.

7 Drücken Sie um „DLP® Link™“ auf „Ein“ zu stellen.

8 Drücken Sie ENTER, um den Modus umzuschalten und schalten Sie dadurch mehr natürliche 3D-Bilder für die Betrachtung frei.

Warning

- Wenn der Projektor, das 3D-Video-Wiedergabegerät und die 3D-LCD-Shutter-Brille nicht richtig eingestellt wurden, kann es sein, dass Ihre Augen belastet werden und Sie außerdem nicht mehr in der Lage sein werden, Bilder in 3D zu sehen.

9 Drücken Sie 3D MODE.

• Das 3D MODE-Menü verschwindet.

Hinweis

• Wenn die Bilder nicht in 3D wiedergegeben werden, wiederholen Sie die Schritte 6 bis 8.
• Sie können im Menübildschirm auch „DLP® Link™“ und „DLP® Link™ umkehren“ verwenden, um die 3D-Einstellung zu ändern.

Beenden der 3D-Projektion

1 Drücken Sie auf der Fernbedienung auf 3D MODE, damit das 3D MODE-Menü angezeigt wird.

2 Drücken Sie, um „DLP® Link™“ auf „Aus“ zu stellen.

3 Drücken Sie 3D MODE.

• Das 3D MODE-Menü verschwindet.

Fehlersuche

Die Bilder fl ackern, während man sich bei der Betrachtung in einem Raum befi ndet

Die Bilder scheinen zu fl ackern, wenn fl uoreszendierendes Licht oder Umgebungslicht in Ihr Blickfeld kommt.

• Stellen Sie das Licht aus.
  • Vermeiden Sie Umgebungslicht.

Geisterhafte Bilder (doppeltes Bild) erscheinen, ohne dass das Bild in 3D erscheint.

Überprüfen Sie, ob Sie eine 3D-LCD-Shutter-Brille verwenden, die das DLP® Link™ System unterstützt.

- Achten Sie darauf, dass Sie eine 3D-LCD-Shutter-Brille verwenden, die das DLP® Link™ System unterstützt.

Überprüfen Sie, ob die Verschlüsse an der 3D-Shutter-Brille richtig funktionieren.

• Stellen Sie die 3D-Shutter-Brille aus und dann wieder ein.
• Überprüfen Sie die Batterien an der 3D-LCD-Shutter-Brille.
• Überprüfen Sie, ob die 3D-LCD-Shutter-Brille auf den 3D-Betrachtungsmodus eingestellt ist.

– Einige der 3D LCD-Shutter-Brillen sind zusätzlich zum normalen 3D-Betrachtungsmodus mit einem speziellen Betrachtungsmodus ausgestattet (wie zum Beispiel der „duale Sichtmodus“). Weiteres fi nden Sie in der Bedienungsanleitung Ihrer 3D-LCD-Shutter-Brille.

Überprüfen Sie die Einstellungen des Projektors.

• Stellen Sie die DLP ^ Link ^TM Funktion auf „Ein“.
• Verwenden Sie „DLP® Link™ umkehren“, um die Einstellung zu ändern.

Überprüfen Sie, ob ein Signal eingegeben wird, das nicht unterstützt wird.

- Konfi gurieren Sie Ihre 3D-Anwendung auf die korrekte Auflösung und Bildwiederholungsrate. Achten Sie darauf, dass Sie ihre 3D-Anwendung in Auflösungen ansehen, die 3D unterstützen. Um 3D zu unterstützen, muss die 3D-Anwendung so konfi guriert werden, dass sie zu den korrekten Einstellungen für diesen Projektor läuft.

– Einzelheiten über die unterstützten Formate, fi nden Sie im Kompatibilitätsdiagramm in dieser Bedienungsanleitung.

Wenn der Projektor für die 3D-Bilder-Wiedergabe an einen Computer angeschlossen wird, überprüfen Sie, ob eine betriebsbereite, stereoskopische Anwendung verwendet wird.

• Verwenden Sie die anwendbare Software.
• Stellen Sie die anwendbare Software auf das Feld-Sequenz-Format ein.

Prüfen Sie, dass es keine Blockierungen zwischen dem Bildschirm und der 3D-LCD-Shutter-Brille gibt.

- Entfernen Sie alle Blockierungen.

- Alle Blockierungen können dazu führen, dass die Brille nicht richtig funktioniert und können dazu führen, dass die Objektive fl ackern oder ausgehen. Legen Sie Ihre Hände oder andere Objekte nicht vor den 3D-Kontrollsignalsensor der Brille.

Prüfen Sie, ob es eine Lichtquelle mit hoher Intensität in der Nähe gibt.

- Blockieren Sie das Licht oder stellen Sie es aus.

- Licht mit hoher Intensität kann die Kommunikation zwischen der 3D-LCD-Shutter-Brille und dem Bildschirm stören und dadurch kann es zu fl ackernden Bildern kommen.

Prüfen Sie, ob zwei oder mehr Projektoren die 3D-Bilder gleichzeitig projizieren.

- Verwenden Sie nicht mehrere gleichzeitig sondern nur einen Projektor.

Kompatibilitätsdiagramm

Signal		Horizontale Frequenz [kHz]	Vertikale Frequenz [Hz]	Analog Support	Digital Support
SVGA 800 x 600		37,9	60	√	√
		77,1 120 √*		^2	√
XGA 1024 x 768		48,4 60 √	√
		98,6 120 √*		^2	√
WXGA	1280 x 800	49,7 60 √	√
		101,6 120 *	^1	* ^2	√
	1280 x 720	45,0 60 √	√
		92,6 120 √*		^2	√

*1 Reduziertes Unterdrücken
*2 Wählen Sie „Standard“ für „EDID Auswahl“ am „SIG-ANP“ Menü.

Hinweis

- Ihre Computergrafi kkarte muss in der Lage sein, stereoskope 3D-Signale wiederzugeben. Bitte überprüfen Sie die Spezifi kationen Ihres Computers/Grafi kkarte oder rufen Sie den Hersteller Ihres Computers an, um sicher zu gehen, dass dieses Leistungsvermögen gegeben ist.

Anhang

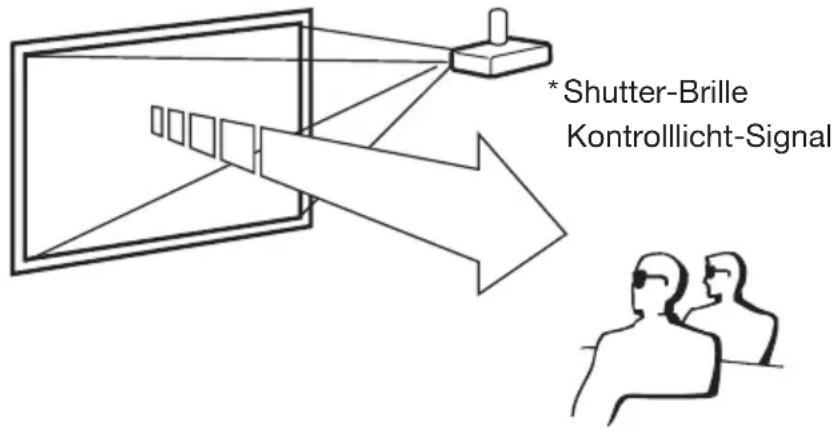

■ Wie die 3D Projektion-Funktion (DLP ^® Link ^TM ) arbeitet

Die 3D-Projektion-Funktion dieses Projektors ist mit dem DLP ^® Link ^™ System kompatibel. Um sich 3D-Bilder anzusehen, verwenden Sie ein Paar der 3D-LCD-Shutter-Brillen, die abwechselnd die projizierten Bilder für das linke und das rechte Auge anzeigen und die mit einem Kontroll(Licht)-Signal synchronisiert werden.

* Das Kontrolllichtsignal wird vom Objektiv des Projektors übermittelt, vom Bildschirm refl ektiert und vom Lichtempfängersensor an der 3D-LCD-Shutter-Brille empfangen. Daher ist der Bereich der 3D-Sichtweise unterschiedlich und hängt von den Spezifi kationen der 3D-LCD-Shutter-Brille ab (Lichtsignal empfangende Sensitivität). Einzelheiten finden Sie in der Bedienungsanleitung Ihrer 3D-LCD-Shutter-Brille.

■ Weitere Informationen über die 3D-Projektion-Funktion

Zukünftige Informationen über die 3D-Projektion-Funktion werden auf der folgenden Webseite veröffentlicht.
