54274-17-16 - Beleuchtung PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Innenleuchte
Marke	Philips
Modell	54274-17-16
Installation	Wand- oder Deckenmontage
Spannungsversorgung	220-240 V ~ 50/60 Hz
Schutzklasse	Schutzklasse II (doppelte Isolierung)
Schutzart (IP)	IP20 (trockener Innenbereich)
Abmessungen (ca.)	Ø 30 cm, H 15 cm
Gewicht (ca.)	0,8 kg
Hauptmaterial	Metall und Glas
Kompatibler Lampentyp	E27 (max. 60 W) oder LED-Äquivalent
Anzahl der Lampen	1
Hauptfunktionen	Allgemeinbeleuchtung
Dimmbar	Ja (außer PLCE)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden; Flüssigkeitsspritzer auf elektrischen Teilen vermeiden.
Sicherheit	Vor der Installation Strom abschalten; Muttern fest anziehen; Farbcode der Kabel prüfen; außerhalb der Reichweite von Kindern installieren; Mindestsicherheitsabstand einhalten.
Ersatzteile und Reparierbarkeit	Austauschbare Lampe; Sicherheitsglas bei Bruch; Teile bei autorisierten Händlern erhältlich.
Garantie	2 Jahre (außer Glas, Batterien und Lampen)
Entsorgung	Nicht mit dem Hausmüll entsorgen; gemäß WEEE-Richtlinie recyceln.
Normen	EN 60.598/CE

Häufig gestellte Fragen - 54274-17-16 PHILIPS

Welche Lampenart kann ich mit dieser Leuchte verwenden?

Verwenden Sie eine Lampe mit E27-Sockel mit einer maximalen Leistung von 60 W (oder LED-Äquivalent). Überschreiten Sie niemals die auf dem Produktetikett angegebene Leistung.

Kann diese Leuchte im Badezimmer installiert werden?

Nein, diese Leuchte ist nur für die Inneninstallation vorgesehen und nicht für Badezimmer (Feuchträume) geeignet. Überprüfen Sie die Schutzart IP20.

Wie reinige ich diese Leuchte?

Reinigen Sie mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel, Scheuermittel oder Flüssigkeiten, die in elektrische Teile eindringen könnten.

Kann ich einen Dimmer mit dieser Leuchte verwenden?

Ja, sofern Sie keine PLCE-Lampe verwenden. Konsultieren Sie einen Elektriker, um den passenden Dimmer auszuwählen, insbesondere für 12V-Modelle.

Was tun, wenn das Sicherheitsglas gesprungen oder zerbrochen ist?

Ersetzen Sie das Glas sofort durch ein vom Hersteller zugelassenes Originalteil. Verwenden Sie die Leuchte nicht ohne Glas.

Welcher Mindestabstand muss zwischen der Lampe und beleuchteten Gegenständen eingehalten werden?

Halten Sie den auf dem Produktsymbol angegebenen Abstand ein (in der Regel 0,5 Meter). Platzieren Sie niemals brennbare Gegenstände zu nah.

Hat die Leuchte Garantie?

Ja, die Garantie beträgt 2 Jahre ab Kaufdatum bei Vorlage der Rechnung. Ausgeschlossen sind Glasbruch, Batterien und Lampen sowie Schäden durch nicht ordnungsgemäße Installation.

Wie installiere ich diese Leuchte an der Decke?

Schalten Sie zuerst den Strom aus. Befestigen Sie die Halterung mit geeigneten Dübeln an der Decke. Schließen Sie die Drähte an: blau (Neutralleiter), braun/schwarz (Phase) und bei Schutzklasse I den grün/gelben Draht (Erde). Ziehen Sie die Muttern gut fest.

Kann ich diese Leuchte mit Isoliermaterial abdecken?

Nein, dieses Produkt ist nicht dafür geeignet, mit Isoliermaterialien abgedeckt zu werden (außer anders auf dem Etikett angegeben). Einbauleuchten dürfen nicht blockiert werden.

Wo finde ich Ersatzteile?

Ersatzteile (Glas, Lampen usw.) sind bei autorisierten Philips-Händlern oder auf der Website des Herstellers erhältlich. Bei elektrischen Komponenten wenden Sie sich an den Kundendienst.

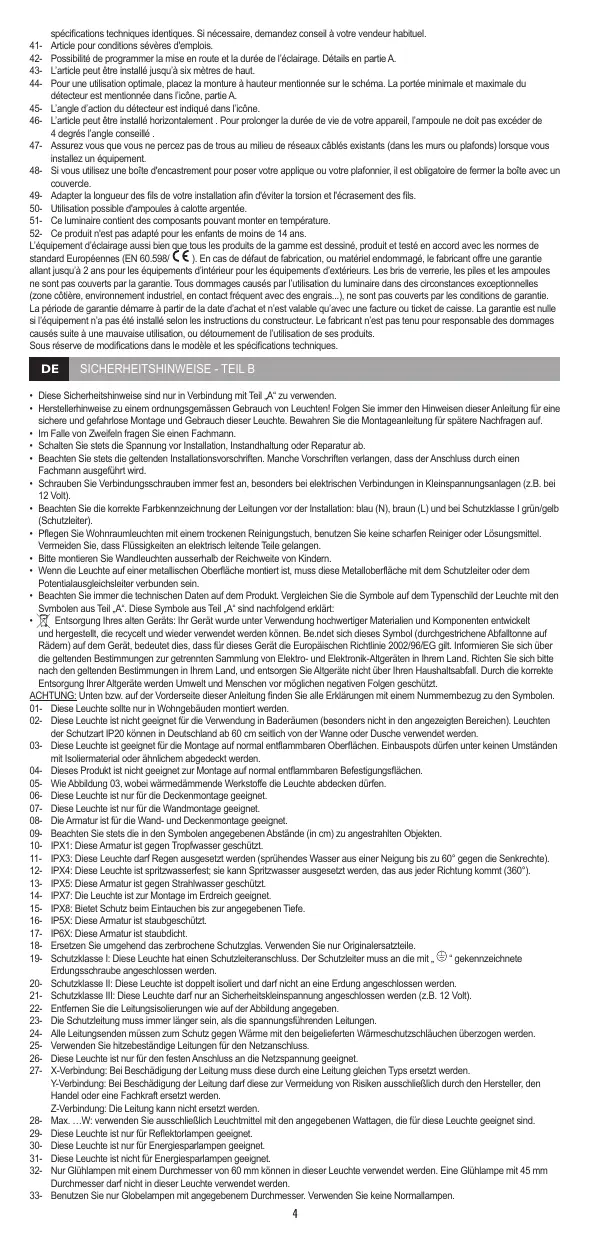

BEDIENUNGSANLEITUNG 54274-17-16 PHILIPS

SICHERHEITSHINWEISE - TEIL B

Diese Sicherheitshinweise sind nur in Verbindung mit Teil „A“ zu verwenden.

Herstellerhinweise zu einem ordnungsgemäßen Gebrauch von Leuchten! Folgen Sie immer den Hinweisen dieser Anleitung für eine sichere und gefahrlose Montage und den Gebrauch dieser Leuchte. Bewahren Sie die Montageanleitung für spätere Rückfragen auf.

Im Zweifelsfall fragen Sie einen Fachmann.

Schalten Sie stets die Spannung vor Installation, Wartung oder Reparatur ab.

Beachten Sie stets die geltenden Installationsvorschriften. Manche Vorschriften verlangen, dass der Anschluss durch einen Fachmann ausgeführt wird.

Ziehen Sie Verbindungsschrauben immer fest an, besonders bei elektrischen Verbindungen in Kleinspannungsanlagen (z.B. bei 12 Volt).

Beachten Sie die korrekte Farbkennzeichnung der Leitungen vor der Installation: blau (N), braun (L) und bei Schutzklasse I grün/gelb (Schutzleiter).

Pflegen Sie Wohnraumleuchten mit einem trockenen Reinigungstuch; benutzen Sie keine scharfen Reiniger oder Lösungsmittel. Vermeiden Sie, dass Flüssigkeiten an elektrisch leitende Teile gelangen.

Montieren Sie Wandleuchten bitte außerhalb der Reichweite von Kindern.

Wenn die Leuchte auf einer metallischen Oberfläche montiert ist, muss diese Metalloberfläche mit dem Schutzleiter oder dem Potentialausgleichsleiter verbunden sein.

Beachten Sie immer die technischen Daten auf dem Produkt. Vergleichen Sie die Symbole auf dem Typenschild der Leuchte mit den Symbolen aus Teil „A“. Diese Symbole aus Teil „A“ sind nachfolgend erklärt:

Entsorgung Ihres alten Geräts: Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäische Richtlinie 2002/96/EG gilt. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

ACHTUNG: Unten bzw. auf der Vorderseite dieser Anleitung finden Sie alle Erklärungen mit einem Nummernbezug zu den Symbolen.

01- Diese Leuchte sollte nur in Wohngebäuden montiert werden.

02- Diese Leuchte ist nicht geeignet für die Verwendung in Badezimmern (besonders nicht in den angezeigten Bereichen). Leuchten der Schutzart IP20 können in Deutschland ab 60 cm seitlich von der Wanne oder Dusche verwendet werden.

03- Diese Leuchte ist geeignet für die Montage auf normal entflammbaren Oberflächen. Einbauspots dürfen unter keinen Umständen mit Isoliermaterial oder ähnlichem abgedeckt werden.

04- Dieses Produkt ist nicht geeignet zur Montage auf normal entflammbaren Befestigungsflächen.

05- Wie Abbildung 03, wobei wärmedämmende Werkstoffe die Leuchte abdecken dürfen.

06- Diese Leuchte ist nur für die Deckenmontage geeignet.

07- Diese Leuchte ist nur für die Wandmontage geeignet.

08- Die Armatur ist für die Wand- und Deckenmontage geeignet.

09- Beachten Sie stets die in den Symbolen angegebenen Abstände (in cm) zu angestrahlten Objekten.

10- IPX1: Diese Armatur ist gegen Tropfwasser geschützt.

11- IPX3: Diese Leuchte darf Regen ausgesetzt werden (sprühendes Wasser aus einer Neigung bis zu 60° gegen die Senkrechte).

12- IPX4: Diese Leuchte ist spritzwasserfest; sie kann Spritzwasser ausgesetzt werden, das aus jeder Richtung kommt (360°).

13- IPX5: Diese Armatur ist gegen Strahlwasser geschützt.

14- IPX7: Die Leuchte ist zur Montage im Erdreich geeignet.

15- IPX8: Bietet Schutz beim Eintauchen bis zur angegebenen Tiefe.

16- IP5X: Diese Armatur ist staubgeschützt.

17- IP6X: Diese Armatur ist staubdicht.

18- Ersetzen Sie umgehend das zerbrochene Schutzglas. Verwenden Sie nur Originalersatzteile.

19- Schutzklasse I: Diese Leuchte hat einen Schutzleiteranschluss. Der Schutzleiter muss an die mit „²“ gekennzeichnete Erdungsschraube angeschlossen werden.

20- Schutzklasse II: Diese Leuchte ist doppelt isoliert und darf nicht an eine Erdung angeschlossen werden.

21- Schutzklasse III: Diese Leuchte darf nur an Sicherheitskleinspannung angeschlossen werden (z.B. 12 Volt).

22- Entfernen Sie die Leitungisolierungen wie auf der Abbildung angegeben.

23- Die Schutzleitung muss immer länger sein, als die spannungsführenden Leitungen.

24- Alle Leitungsenden müssen zum Schutz gegen Wärme mit den beigelieferten Wärmeschutzschläuchen überzogen werden.

25- Verwenden Sie hitzebeständige Leitungen für den Netzanschluss.

26- Diese Leuchte ist nur für den festen Anschluss an die Netzspannung geeignet.

27- X-Verbindung: Bei Beschädigung der Leitung muss diese durch eine Leitung gleichen Typs ersetzt werden.

Y-Verbindung: Bei Beschädigung der Leitung darf diese zur Vermeidung von Risiken ausschließlich durch den Hersteller, den Handel oder eine Fachkraft ersetzt werden.

Z-Verbindung: Die Leitung kann nicht ersetzt werden.

28- Max. ...W: verwenden Sie ausschließlich Leuchtmittel mit den angegebenen Wattagen, die für diese Leuchte geeignet sind.

29- Diese Leuchte ist nur für Reflektorlampen geeignet.

30- Diese Leuchte ist nur für Energiesparlampen geeignet.

31- Diese Leuchte ist nicht für Energiesparlampen geeignet.

32- Nur Glühlampen mit einem Durchmesser von 60 mm können in dieser Leuchte verwendet werden. Eine Glühlampe mit 45 mm Durchmesser darf nicht in dieser Leuchte verwendet werden.

33- Benutzen Sie nur Globelampen mit angegebenem Durchmesser. Verwenden Sie keine Normallampen.

34- Dieses Produkt ist nur für Kerzenlampen geeignet.

35- Verwenden Sie in keinem Fall „cool beam“ – Leuchtmittel in dieser Armatur.

36- Diese Leuchte ist nur geeignet für die Verwendung von Leuchtmitteln mit integriertem Sicherheits-Hüllkolben oder Niederdruck-Leuchtmitteln. Ein zusätzliches Schutzglas ist nicht erforderlich.

37- Halogenleuchtmittel in Birnen- und Röhrenform dürfen nicht mit bloßen Händen berührt werden.

38- Die Leuchte ist mit einer Sicherung ausgestattet. Wenn die Leuchte nach einem Leuchtmittelwechsel nicht funktioniert, muss die Sicherung im Inneren der Leuchte ersetzt werden. Ist bei diesem Vorgang der Kontakt mit der inneren Leitung möglich, sollte die Sicherung von einem Fachmann ersetzt werden.

39- Diese Leuchte kann mit einem Dimmer verwendet werden. Ausgenommen bei Verwendung einer PL-Sparlampe. Fragen Sie einen Fachmann bei der Wahl des richtigen Dimmer-Typs.

40- Diese Leuchte ist mit einem Sicherheitstransformator ausgestattet. Ersetzen Sie einen defekten Transformator nur mit einem Ersatztyp mit den gleichen technischen Daten. Ziehen Sie einen Fachmann zu Rate.

41- Leuchte für rauhen Betrieb.

42- Leuchte mit Möglichkeit der Zeit- und Dämmerungsstufen-Einstellung. Minimum und Maximum ist im entsprechenden Symbol in Teil „A“ dargestellt.

43- Die Leuchte kann maximal in einer Höhe von 6 Metern montiert werden.

44- Um eine optimale Funktion zu erreichen, ist die Leuchte in der, in der Abbildung angegebenen Höhe zu montieren.

45- Der Erfassungsbereich deckt den in der Abbildung angegebenen Bereich ab.

46- Diese Leuchte darf nur horizontal montiert werden. Zur Erreichung der optimalen Lebensdauer des Leuchtmittels darf diese nicht mehr als 4 Grad geneigt betrieben werden.

47- Achten Sie darauf, dass Sie keine Elektroleitungen und andere Hindernisse in der Wand bei der Montage durchbohren!

48- Wird die Leuchte auf eine Decken- oder Wanddose montiert, muss diese erst mit einem entsprechenden Deckel verschlossen werden (z.B. in den Niederlanden).

49- Elektrische Leitungen dürfen niemals zwischen der Leuchte und der Montageoberfläche gequetscht werden!

50- Leuchte geeignet für die Verwendung von Kopfspiegellampen.

51- An dieser Leuchte befinden sich Bauteile, die bei Benutzung der Leuchte heiß werden.

52- Dieses Produkt ist nicht geeignet für Kinder unter 14 Jahren.

Diese Leuchte ist - wie alle anderen Produkte - gestaltet, hergestellt und geprüft in Übereinstimmung mit den strengen Europäischen Sicherheitsnormen (EN 60 598/CE). Im Falle eines Konstruktions- oder Materialfehlers gewährt der Hersteller eine Garantie von zwei Jahren für Wohnraumleuchten und Außenleuchten (Abweichungen sind ggf. auf der Verpackung ausgewiesen). Defekte Gläser, Batterien und Leuchtmittel fallen nicht unter die Garantie. Schäden, bedingt durch externe Umwelteinflüsse (wie z.B. hoher Salzgehalt in der Küstenregion, Umweltbelastungen in Industriegebieten sowie dem Kontakt mit landwirtschaftlichen Düngemitteln), sind von der Garantie ausgeschlossen. Die Garantie gilt ab Verkaufsdatum und nur in Verbindung mit dem Kaufbeleg. Die Garantie erlischt bei nicht ordnungsgemäßer Montage, Reparatur durch Dritte oder Änderung an der Leuchte. Der Hersteller übernimmt auch keine Haftung für die Schäden, die durch nicht bestimmungsgemäße Verwendung oder Einsatz von ungeeignetem Zubehör verursacht wird.

Änderungen in Technik und Ausführung vorbehalten.
