Produkttyp	Akku-Rasentrimmer / Motorsense
Marke	Texas
Modell	GT1800Li
Stromquelle	Lithium-Ionen-Akku
Akkuspannung	18 V
Schnittbreite	30 cm (12 Zoll)
Schnittsystem	Doppelfaden-Automatikvorschub
Fadendurchmesser	1,6 mm
Griffart	Verstellbarer Bügelgriff
Gewicht (mit Akku)	2,5 kg
Akku-Kapazität	2,0 Ah
Ladezeit	60 Minuten
Betriebsdauer	Bis zu 30 Minuten
Geräuschpegel	< 80 dB(A)
Sicherheitsmerkmale	Sicherheitsschalter und Schutzhaube
Wartung	Nach Gebrauch reinigen, Faden bei Bedarf ersetzen
Verfügbarkeit von Ersatzteilen	Akku, Ladegerät, Schneidfaden und Spule erhältlich
Garantie	2 Jahre

Häufig gestellte Fragen - GT1800Li Texas

Welchen Akkutyp verwendet der Texas GT1800Li?

Wie lange dauert es, den Akku aufzuladen?

Wie groß ist die Schnittbreite des GT1800Li?

Kann ich anstelle des Fadens ein Messer verwenden?

Wie ersetze ich den Schneidfaden?

Wie schwer ist der Trimmer?

Ist der GT1800Li für dichtes Gestrüpp geeignet?

Verfügt der Akku über eine Ladezustandsanzeige?

Kann ich den Trimmer bei Nässe verwenden?

Wo kann ich Ersatzteile kaufen?

BEDIENUNGSANLEITUNG GT1800Li Texas

HINWEIS! AKKU UND LADEGERÄT IST FÜR SOLO-MASCHINEN NICHT INBEGRIFFEN

	Advarsel:Sikkerhedsinformation omkring situationer der kan ende i personskade	Warning:Safety information about hazards that can result in personal injury	Warnung:Sicherheitsinformationen zu Gefahren, die zu Verletzungen führen können
	Læs betjeningsvejledningen grundigt før maskinen benyttes.	Please read the user manual carefully before operating the machine.	Die Bedienungsanleitung sorgfältig durchlesen, bevor das Gerät verwendet wird.
	Brug altid sikkerhedsbriller samt høreværn	Wear safety goggles and ear protection	Schutzbrille und Gehörschutz tragen.
	Brug arbejdshandsker. Use work gloves.		Arbeitshandschuhe tragen.
	Udsæt ikke udstyret for regn/vand og opbevar det indendørs.	Do not expose the equipment to rain/water and store it indoor.	Das Equipment keinem Regen/Wasser aussetzen und im Gebäude lagern.
	Hold afstand til personer, børn og dyr	Keep distance to other people, children and animals	Abstand von anderen Personen, Kindern und Tieren halten.
	Advarsel:Risiko for flyvende objekter	Warning:Risk of flying objects	Warnung:Es besteht Gefahr von herumfliegenden Objekten.
	Brug skridsikre sko	Use shoes with non-skid soles	Schuhe mit rutschfesten Sohlen tragen
	Brug Sikkerhedstøj Wear safety clothes Tragen Sie Sicherheitskredigung
MAX.45°C	Udsæt ikke for temperaturer over 45 grader	Do not expose to temperatures above 45 degrees C.	Keinen Temperaturen über 45 °C aussetzen.
	Skal genbruges Must be recycled Ist zu recyceln
	Udsæt ikke udstyret for ekstrem varme eller ild	Do not expose the equipment to extreme heat or fire	Das Equipment weder extremer Hitze noch einem Feuer aussetzen.
	Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.	Waste electrical products must not be disposed of with the household waste.This tool should be taken to your local recycling center for safe treatment.	Elektroabfälle dürfen nicht mit dem Hausmüll entsorgt werden.Dieses Werkzeug muss zur sicheren Entsorgung in Ihr lokales Recyclingzentrum gebracht werden.

Fig. A

DE - Originalanleitung

Warnsymbole 2

Abbildungen 3

1. Sicherheit .... 13
2. Identifizierung des Geräts und der Komponenten .. 13
3. Auspacken und Montage.... 14
4. Akku 14
5. Ladegerät 14
6. Verwenden....15
7. Kleidung 15
8. Tipps und Ratschläge.... 15
9. Wartung.... 15
10. Lagerung 15
11. Spezifikationen.... 15
12. Garantiebedingungen und -bestimmungen ..... 16
13. Fehlersuche 17
    EU Konformitätserklärung 18

Ersatzteile

Ersatzteilzeichnungen für das jeweilige Produkt finden Sie auf unserer Website www.texas.dk. Wenn Sie die Teilenummern selbst finden, wird dadurch ein schnellerer Service ermöglicht.

Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler.

1. Sicherheit

Die Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, insbesondere die mit dem Symbol gekennzeichneten Sicherheitswarnungen:

Bei Verwendung des Produkts sind die Sicherheitsanweisungen genauesten zu befolgen. Lesen Sie diese Bedienungsanleitung vor dem Start des Geräts sorgfältig durch. Stellen Sie sicher, dass Sie wissen, wie Sie den Motor im Falle eines Unfalls stoppen und ausschalten. Alle Sicherheits- und Wartungsanweisungen für das Gerät dienen Ihrer eigenen Sicherheit.

Die Warnungen, Vorsichtshinweise und Anweisungen in dieser Bedienungsanleitung können nicht alle Situationen abdecken, die bei Verwendung des Produkts auftreten können. Der Benutzer muss daher bei der Verwendung des Produkts gesunden Menschenverstand und Vorsicht walten lassen.

Sicherheit im Arbeitsbereich

• Verwenden Sie das Produkt nur in sauberen und gut beleuchteten Bereichen.
• Verwenden Sie das Produkt nicht in explosionsgefährdeten Gefahrenbereichen oder in Bereichen, in denen entflammbare Flüssigkeiten, Gase oder Staubpartikel vorhanden sind.
• Die Person, die das Gerät nutzt, ist verantwortlich für den Schutz anderer in dem Arbeitsbereich befindlicher Personen. Verwenden Sie das Gerät niemals, wenn sich andere, insbesondere Kinder oder Tiere, in der Nähe befinden.
• Dieses Gerät ist ein elektrisches Produkt. Es ist daher wichtig, dass es niemals in Kontakt mit Wasser kommt oder in nasser Umgebung verwendet wird.

Verwendung und Wartung des Produkts

• Dieses Gerät darf nur für die in dieser Bedienungsanleitung beschriebenen Arbeiten verwendet werden.
• Verwenden Sie nur Original-Ersatzteile. Die Montage nicht genehmigter Teile kann zu einem erhöhten Risiko führen und ist daher nicht rechtmäßig. Es wird keinerlei Haftung für Unfälle oder andere Schäden übernommen, die infolge der Verwendung von nicht genehmigten Teilen geschehen bzw. auftreten.
• Vor der Verwendung des Geräts muss der Händler oder eine andere qualifizierte Person Sie in der Verwendung des Geräts unterweisen.
• Minderjährige dürfen das Gerät nicht verwenden.
• Das Gerät darf nur an Personen ausgeliehen werden, die über das notwendige Wissen zum korrekten Umgang mit dem Gerät verfügen. Diese Bedienungsanleitung muss unter allen Umständen mit dem Gerät aufbewahrt werden.
• Das Gerät darf nur von Personen verwendet werden, die ausgeruht, gesund und in guter Verfassung sind. Wenn die Arbeit ermüdend ist, sollten häufigere Pausen eingelegt werden. Verwenden Sie das Gerät nicht, wenn Sie unter Alkoholeinfluss stehen.
• Überprüfen Sie immer vor dem Start, ob alle Schrauben und Muttern festgezogen sind.
• Tragen Sie stets eine Schutzbrille, wenn Sie das Gerät verwenden.
• Halten Sie den Trimmerkopf stets sauber und frei von umwickeltem Gras oder Unkraut.
• Halten Sie Kinder und andere Personen mindestens 5 m vom Arbeitsbereich fern.
• Der Akku sollte immer entfernt werden, wenn 1. Wartungsarbeiten ausgeführt werden.
• das Gerät unbeaufsichtigt gelassen wird.
• Während des Transports muss sich der Hauptschalter in der Stellung „Off“ (Aus) befinden.

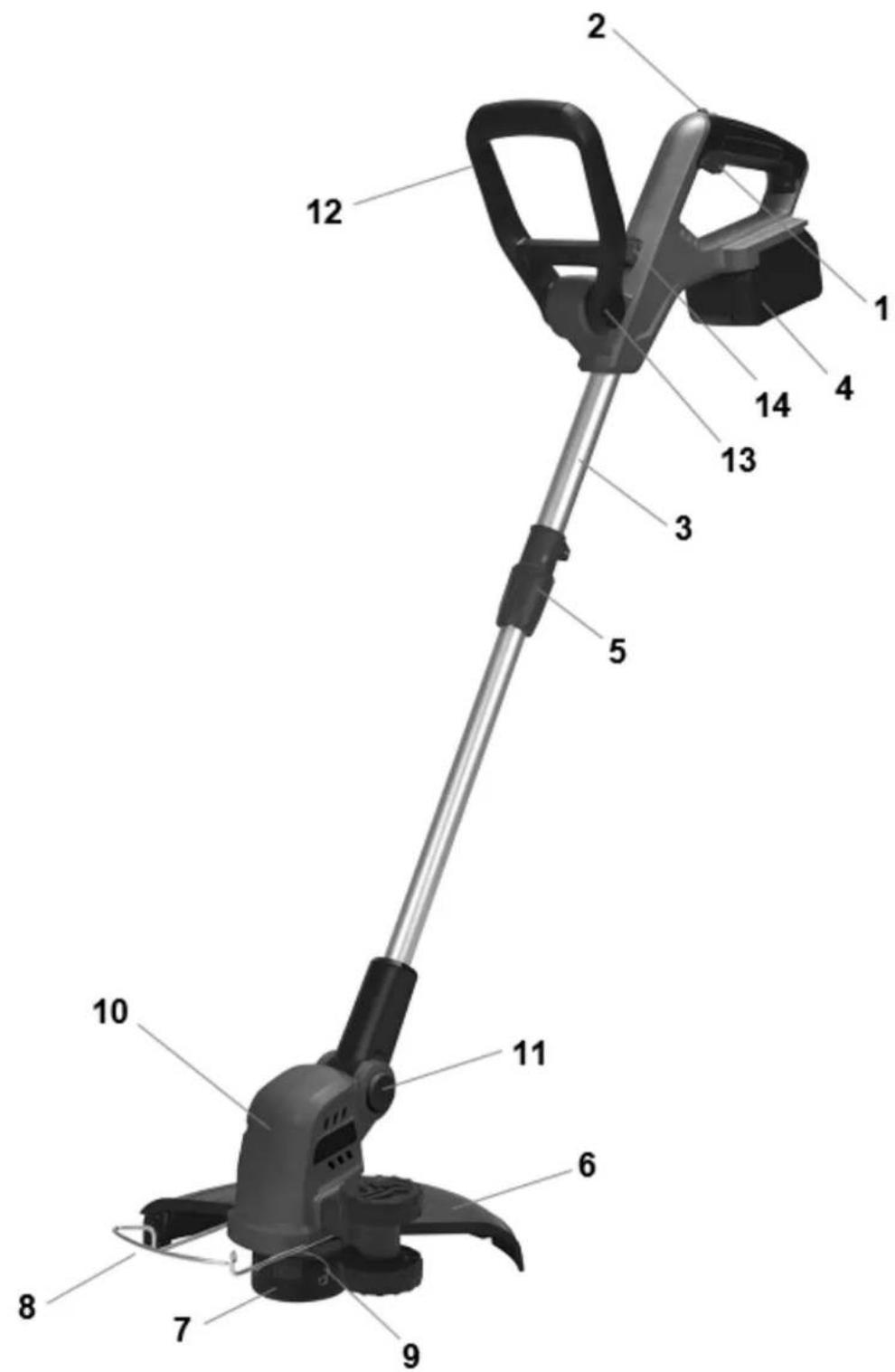

2. Identifizierung des Geräts und der Komponenten

Siehe Abb. A

1. Sicherheitsschalter
2. Ein/Aus-Schalter
3. Stange
4. Akku*
5. Einstellsperre
6. Schutzschirm
7. Trimmerkopf
8. Pflanzenschutzvorrichtung
9. Nylonfaden
10. Motorgehäuse
11. Einstellverriegelungsknopf Schnittwinkel
12. D-Griff
13. Einstellsperrknöpfe D-Griff
14. Einstellsperrknopf Achwenkwinkel

*Akku/ladegerät ist für Solo machinen nicht inbegrifen.

3. Auspacken und Montage

1. Nehmen Sie alle Teile aus der Verpackung und legen Sie sie auf eine ebene, stabile Oberfläche.
2. Entfernen Sie sämtliches Verpackungsmaterial und etwaige Transportsicherungen.
3. Vergewissern Sie sich, dass sämtliche Teile vorhanden und nicht beschädigt sind. Wenn Sie feststellen, dass Teile fehlen oder beschädigt sind, verwenden Sie das Gerät nicht, sondern kontaktieren Sie Ihren Händler. Die Verwendung eines unvollständigen oder beschädigten Produkts stellt eine Gefahr für Personen und andere Sachwerte dar.
4. Stellen Sie sicher, dass alle für die Montage und den Betrieb des Geräts benötigten Zubehörteile und Werkzeuge vorhanden sind. Dies schließt auch geeignete persönliche Schutzausrüstung ein.

Montage der Stange. Siehe Abb. 1+2

Richten Sie die Wellenenden aus und montieren Sie die obere Welle in der Teleskopwelle. Verwenden Sie einen Sechskantschlüssel, um die Schraube festzuziehen.

Montieren des Pflanzenschutzes. Siehe Abb. 3.

Der Pflanzenschutz (8) wird wie abgebildet in den 2 Löchern am Motorgehäuse montiert.

Montieren des Schutzschirmes. Siehe Abb. 4+5

Drehen Sie den Rasentrimmer auf den Kopf. Der Schutzschirm wird in das Motorgehäuse eingelegt und mit den entsprechenden Schrauben befestigt.

Diese Schutzvorrichtung soll verhindern, dass lose Objekte in Richtung des Bedieners des Geräts katapultiert werden. Die Schutzvorrichtung schützt den Bediener auch vor einem versehentlichen Kontakt mit dem Trimmerkopf. Kontrollieren Sie, dass die Schutzvorrichtung weder beschädigt noch gerissen ist. Ersetzen Sie die Schutzvorrichtung, falls sie Stößen ausgesetzt war oder gerissen ist.

Montage des Stützrades. Siehe Abb. 6+7

Im Kantenmodus muss das Stützrad am Rasentrimmer montiert werden. Setzen Sie das Stützrad in den Schlitz am Motorgehäuse ein. Stellen Sie sicher, dass es fest angeschlossen ist.

Einstellen der Teleskopstangenlänge. Siehe Abb. 11

Lösen Sie die Einstellsperre (5), indem Sie es nach links drehen. Ziehen Sie die Teleskopstange auf die gewünschte Länge. Anschließend verriegeln Sie die Teleskopstange wieder, indem Sie die Einstelsperre nach rechts drehen.

Anpassen des D-Griff. Siehe Abb. 12+13

Drücken Sie beide einstellverriegelungstasten (13) am Trimmer und, stellen Sie dann den gewünschten Winkel ein und lassen Sie die einstellverriegelungstasten wieder los.

Einstellen des Schnittwinkel. Siehe Abb. 14+15

Umschalten von Trimmen auf Kantenschneiden: Drücken Sie die Einstellverriegelungsknopf (11). Kippen Sie das Motorgehäuse auf den gewünschten Schnittwinkel und lassen Sie den Einstellverriegelungsknopf wieder los. Stellen Sie sicher, dass das Motorgehäuse in einer verriegelten Position eingerastet ist.

Um den Schneidkopf zu drehen, drücken Sie den Verriegelungsknopf und drehen Sie die Stange nach links.

4. Akku

Akku ist für Solo machinen nicht inbegrifen.

Warnung: Versuchen Sie niemals, die Verbindung zu trennen, kurzzuschließen oder sie extremer Hitze / Feuer auszusetzen, da dies zu Verletzungen und dauerhaften Schäden an der Batterie führen kann! Opladning

Augladen

• Verwenden Sie nur das Original-Ladegerät mit Art. nr. 443711 (Standard Ladegerät).
• Bevor Sie den Akku zum ersten Mal verwenden, wird empfohlen, den Akku vollständig aufzuladen.

Achtung: Die Akku hat keine Energieanzeige.

Wichtig

Um der Akku vor Tiefentladung zu schützen, stoppt die Maschine, wenn die Akku fast leer ist. Starten Sie die Maschine nach dem automatischen Herunterfahren nicht neu, da dies der Akku beschädigen könnte. Der Akku muss aufgeladen werden, bevor Sie fortfahren.

5. Ladegerät

Ladegerät ist für Solo machinen nicht inbegrifen.

Verwenden Sie nur das Original-Ladegerät, das mit dem Produkt geliefert wird und versuchen Sie nicht, andere Arten von Batterien im Ladegerät aufzuladen als das Original-Batteriepaket. Art. Nr. 443547 (3.0Ah).
Das Ladegerät muss trocken und leicht (zwischen 10-25 Grad) aufbewahrt werden und muss in Innenräumen verwendet werden. Es wird an eine normale 230-V-Steckdose angeschlossen.
⚠ Bevor Sie den Akku zum ersten Mal verwenden, wird empfohlen, den Akku vollständig aufzuladen.
Die Oberfläche der Batterie kann während des Ladevorgangs heiß werden. Das ist ganz normal.
⚠ Akku und Ladegerät dürfen während des Ladevorgangs nicht abgedeckt werden.

Abb. 17

Setzen Sie den Akku in das Ladegerät ein und lassen Sie ihn einrasten, um ihn zu verriegeln.

Auf dem Ladegerät befinden sich 2 Kontrollleuchten, die den Status und den Ladezustand der Batterie anzeigen:

• Konstantes Grünes Licht: Das Ladegerät ist zum Laden bereit, aber der Akku ist nicht richtig angeschlossen
  • Konstantes rotes Licht: Batterieladung
• Konstantes grünes Licht: Der Akku ist vollständig geladen und muss vom Ladegerät entfernt werden.

Das Ladegerät schaltet sich aus, wenn der Akku voll ist. Es wird jedoch nicht empfohlen, den Akku zu laden mehr als 24 Stunden.

Soweit möglich, wird empfohlen, den Akku 80% leer zu fahren und jedes Mal vollständig aufzuladen, da dies die Lebensdauer des Akkus verlängert. Aber halbe aufladen ist auch ok.

Um den Akku aus dem Ladegerät zu entfernen, ziehen Sie den Akku heraus.

Während der Winterlagerung sollte die Batterie voll aufgeladen und zwischen 10 und 15 Grad gehalten werden. Laden Sie den Akku jeder 3 Monate auf, um die Akkukapazität zu erhalten und die Lebensdauer zu verlängern.

Achten Sie darauf, dass die Belüftungsöffnungen sauber und frei von Schmutz sind.

Das vollständige Aufladen dauert ca. 150 Minuten (3.0 Ah Batterie).

Der Akku wird seine volle Leistung nach 5 voll Aufladen. Daher könnten Sie Erfahrung dass für die ersten mal verwendet, den Akku Betriebszeit ist ein paar Minuten weniger als wenn es erreicht seine volle Stärke.

6. Verwenden

Vergewissern Sie sich vor der Verwendung, dass der Akku korrekt eingesetzt und die Akkusperre eingerastet ist.

Um die Maschine zu starten, drücken Sie zuerst den Sicherheitsschalter (1), dann den Ein-/Ausschalter (2). Stoppen Sie durch Loslassen der Ein-/Aus-Taste. Abb. 10

7. Kleidung

Tragen Sie während des Betriebs des Geräts enganliegende Arbeitskleidung, Arbeitshandschuhe aus kräftigem Stoff, Gehörschutz, Schutzbrille und Stiefel mit rutschfesten Sohlen.

8. Tipps und Ratschläge

Trimmen

Halten Sie den Trimmerkopf direkt über den Boden und neigen Sie ihn. Das Gras wird vom Fadenende abgeschnitten. Lassen Sie den

Faden in eigenem Takt arbeiten. Drücken Sie den Fadenkopf niemals

in den zu schneidenden Bereich.

Mähen

Der Freischneider ist das optimale Gerät zum Mähen an Stellen, die mit einem normalen Rasenmäher schwer zugänglich sind. Halten Sie den Faden beim Mähen parallel zum Boden. Vermeiden Sie es, den Trimmerkopf auf den Boden zu drücken, weil dadurch der Rasen und das Gerät beschädigt werden können.

Achten Sie darauf, dass der Trimmerkopf beim normalen Mähen nicht ständig den Boden berührt. Dies könnte zu einer Beschädigung und Abnutzung des Trimmerkopfs führen.

10. Wartung

• Vor der Ausführung etwaiger Service- und Wartungsarbeiten muss die Stromversorgung unterbrochen werden, d. h. der Akku muss aus dem Gerät entfernt werden.
• Entfernen Sie den Akku vor der Reinigung und Lagerung des Geräts.
• Reinigen Sie das Gehäuse und andere Teile mit einer weichen Bürste und einem feuchten Tuch. Verwenden Sie keinesfalls aggressive Reinigungs- oder Lösungsmittel.
• Verhindern Sie, dass Wasser in das Gerät eindringt.

Nylonspule ersetzen

Sobald der Nylonfaden aufgebraucht ist, müssen Sie die Nylonspule ersetzen oder mit neuem Faden auf die vorhandene Spule wickeln.

• Drücken Sie die beiden Clips am Spulenboden, entfernen das und ziehen Sie die Spule heraus. Abb. 16.
• Ziehen Sie die alte Nylonspule heraus und ersetzen Sie sie durch eine neue.
• Führen Sie den Faden durch das Loch in der Spulenabdeckung. Schieben Sie die Nylonspule in die Spulenabdeckung. Der Nylonfaden kommt automatisch heraus, wenn Sie den Rasentrimmer starten
• Drücken Sie die beiden Clips auf die Unterseite der Spule und setz die Spule wieder ein.

Auf die vorhandene Spule kann auch neuer Nyldraht aufgerollt werden. 5 m neues Faden abschneiden und verwenden.

Neue Nylonspule mit Faden: Art. Nr. 451131

Nylonfaden (∅1,6 mm, 15 m: Art. Nr. 5012-00

11. Lagerung

Bewahren Sie den Freischneider trocken und außerhalb der Reichweite von Kindern auf. Es wird empfohlen, den Freischneider nicht auf dem Trimmerkopf ruhend zu lagern. Hängen Sie ihn mithilfe des Handgriffs an einer Wand auf.

12. Spezifikationen

Modell GTX1800Li
Akkutyp	Lithium-Ionen-Akku
Akku-Bemessungsspannung	18V
Kapazität	(3 Ah)
Schnittbreite	30 cm
Motorleistung	8000 -1 min
Nettogewicht (nur Werkzeug)	2,1 kg

13. Garantiebedingungen und -bestimmungen

Der Garantiezeitraum beträgt in EU-Ländern für private Endabnehmer zwei (2) Jahre. Bei Produkten, die zur kommerziellen Nutzung verkauft werden, beträgt der Garantiezeitraum hingegen nur ein (1) Jahr. Die Garantie deckt Material- und/oder Herstellungsmängel ab.

Beschränkungen und Anforderungen

Normale Abnutzung und der Austausch von Verschleißteilen sind NICHT von der Garantie abgedeckt.

Folgende Verschleißteile sind NICHT für mehr als 12 Monate von der Garantie abgedeckt:

• Schneidschutzvorrichtung und Trimmerkopf/Faden
- Akku: Wird der Akku nicht ordnungsgemäß gelagert (d. h. frostfrei und alle 3 Monate geladen), kann die Haltbarkeit nur für 6 Monate garantiert werden.

Die Garantie deckt KEINE Schäden/Mängel ab, die verursacht wurden durch:

• fehlende Service- und Wartungsarbeiten
  • strukturelle Änderungen
• Einsatz unter ungewöhnlichen externen Bedingungen
• unsachgemäße Verwendung oder Überlastung des Geräts
  • die Nutzung von anderen als Original-Ersatzteilen
• andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann

Ob es sich um einen Garantiefall handelt, wird von einem autorisierten Service-Center von Fall zu Fall entschieden. Ihr Beleg ist Ihr Garantieschein, daher sollten Sie diesen stets sicher aufbewahren.

DENKEN SIE DARAN: Bei der Bestellung von Ersatzteilen und etwaigen Anfragen hinsichtlich einer Garantiereparatur sind die Artikelnummer (z. B. 90063XXX), das Jahr und die Seriennummer bereitzustellen.

* Wir behalten uns das Recht vor, die Bedingungen zu ändern, und übernehmen keinerlei Verantwortung für etwaige Druckfehler.

14. Fejlfinding

Symptom	Mögliche Ursachen	Mögliche Lösung
Gerät funktioniert nicht	Akku ist nicht richtig eingelegt?	Akku in richtige position einlegen
	Akku ist entladen?	Akku aufladen
	Akku ist defekt?Gerät ist defekt?	Wenden Sie sich an den Texas-Kundendienst oder ein Servicecenter

Fabrikant • Manufacturer • Hersteller

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • erklärt hiermit, dass der folgende

Graestrimmer batteri • Grass trimmer battery • Akku-Freischneider

GTX2000

Er fremstillet i overensstemmelse med fölgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • den Spezifikationen der Geräterichtlinie und nachfolgenden Abänderungen entspricht
