Produkttyp	Dunstabzugshaube
Marke	Scandomestic
Modell	EMV 660
Farbe	Edelstahl (typisch)
Steuerungstyp	Touch-Steuerung mit LED-Anzeige
Anzahl Geschwindigkeiten	3 (Niedrig, Mittel, Hoch)
Beleuchtung	LED, 2 x 1,5 W, DC12V, Lampencode DSS-1.5/65-S-120/33
Filtertyp	Fettfilter (waschbar) + optional Aktivkohlefilter
Rohrdurchmesser	150 mm
Mindestmontagehöhe (Gaskochfeld)	65 cm
Montagehöhenbereich	50-65 cm über Kochfläche
Timer	Ja, 5 Minuten, wiederholbar
Abluftmodus	Abluft (Rohr nach außen)
Sicherheitsmerkmale	Automatische Abschaltung? Nicht angegeben; Handbuch warnt vor Flambieren und unbeaufsichtigtem Frittieren
Reinigungshäufigkeit (Fettfilter)	Monatlich oder nach Bedarf, in mildem Reinigungsmittel einweichen
Austausch Kohlefilter	Alle 3-6 Monate
Nennspannung	230 V ~ 50 Hz (typisch Europa)
Abmessungen (ca.)	Standard 60 cm Breite (typisch für Modell 660)

Häufig gestellte Fragen - EMV 660 Scandomestic

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Bei Gaskochfeldern beträgt der Mindestabstand 65 cm. Bei Elektrokochfeldern kann er zwischen 50 cm und 65 cm liegen, um optimale Leistung zu erzielen.

Wie reinige ich die Fettfilter?

Entfernen Sie die Filter und weichen Sie sie etwa 3 Minuten in warmem Wasser mit einem milden Reinigungsmittel ein. Bürsten Sie sie vorsichtig mit einer weichen Bürste ab, spülen Sie sie dann ab und lassen Sie sie an der Luft trocknen, fern von direkter Sonneneinstrahlung.

Wie tausche ich die LED-Glühbirne aus?

Trennen Sie die Stromversorgung, entfernen Sie den Fettfilter, drücken Sie die Federklammern auf beiden Seiten der LED-Leuchte, um sie zu lösen, und trennen Sie dann das Kabel. Installieren Sie die neue Glühbirne (2x1,5 W, DC12V), indem Sie die Schritte umkehren.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste, während Motor und Licht eingeschaltet sind. Der Timer ist auf 5 Minuten eingestellt und kann wiederholt werden. Wenn Sie die Geschwindigkeit ändern, berechnet der Timer die Arbeitszeit neu.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, verwenden Sie die Dunstabzugshaube nicht ohne die Fettfilter, da sie den Motor vor Fett schützen und die Brandgefahr verringern.

Wie installiere ich den Kohlefilter?

Trennen Sie die Stromversorgung, entfernen Sie die Metallfilter, drehen Sie die Kohlefilter gegen den Uhrzeigersinn, um sie auf beiden Seiten des Motors zu befestigen, und setzen Sie dann die Metallfilter wieder ein. Kohlefilter werden nicht mitgeliefert und sollten alle 3-6 Monate ausgetauscht werden.

Welchen Rohrdurchmesser hat das Abluftrohr und kann ich flexible Rohre verwenden?

Der empfohlene Rohrdurchmesser beträgt 150 mm. Verwenden Sie emaillierte, Aluminium- oder nicht brennbare flexible Rohre. Halten Sie den Abluftkanal so kurz und gerade wie möglich, mit keinen Biegungen, die schärfer als 120 Grad sind.

Warum leuchtet das Licht, aber der Motor funktioniert nicht?

Dies könnte daran liegen, dass der Lüfterschalter ausgeschaltet ist. Wählen Sie eine Lüftergeschwindigkeitsstufe. Wenn das Problem weiterhin besteht, könnte der Lüfterschalter oder Motor defekt sein – wenden Sie sich an den Kundendienst.

Kann ich die Luft in einen Kamin ableiten, der für Gasgeräte verwendet wird?

Nein, die Luft darf nicht in einen Kamin abgeleitet werden, der für die Abführung von Abgasen aus Gas- oder anderen mit Brennstoff betriebenen Geräten verwendet wird. Dies könnte zu Rückströmung von Verbrennungsgasen und Kohlenmonoxidvergiftung führen.

Wie oft sollte ich die Oberflächen der Dunstabzugshaube reinigen?

Edelstahloberflächen sollten wöchentlich mit einem weichen Tuch und speziellem Edelstahlreiniger gereinigt werden, wobei immer in Maserrichtung gewischt werden sollte, um Kratzer zu vermeiden.

BEDIENUNGSANLEITUNG EMV 660 Scandomestic

Diese Anleitung erklärt die ordnungsgemäße Installation und Verwendung Ihrer Dunstabzugshaube. Bitte lesen Sie sie vor der Benutzung sorgfältig durch, auch wenn Sie mit dem

Produkt vertraut sind. Das Handbuch sollte zum späteren Nachschlagen an einem sicheren Ort aufbewahrt werden.

Warnung

• Versuchen Sie nicht, die Dunstabzugshaube ohne die Fettfilter zu benutzen oder wenn die Filter zu fettig sind!
• Installieren Sie das Gerät nicht über einem Kocher mit hohem Grillniveau.
• Lassen Sie Bratpfannen während des Gebrauchs nicht unbeaufsichtigt, da überhitzte Fette oder Öle Feuer fangen können.
• Lassen Sie niemals offene Flammen unter der Dunstabzugshaube zurück.

• Wenn die Dunstabzugshaube beschädigt ist, versuchen Sie nicht, sie zu benutzen.
• Nicht unter der Dunstabzugshaube flambieren.
• VORSICHT: Zugängliche Teile können bei Verwendung mit Kochgeräten heiß werden.
• Der Mindestabstand zwischen der Auflagefläche für die Kochgefäße auf dem Kochfeld und dem untersten Teil der Dunstabzugshaube. (Wenn sich die Dunstabzugshaube über einem Gasgerät befindet, muss dieser Abstand mindestens 65 cm betragen.)
• Die Luft darf nicht in einen Rauchabzug geleitet werden, der für die Absaugung von Rauch aus Geräten zur Verbrennung von Gas oder anderen Brennstoffen verwendet wird. Dunstabzugshauben und andere Kochdunstabzüge können den sicheren Betrieb von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden (auch in anderen Räumen), durch Rückströmung von Verbrennungsgasen beeinträchtigen. Diese Gase können möglicherweise zu einer Kohlenmonoxidvergiftung führen. Nach der Installation einer Dunstabzugshaube oder eines anderen Kochabzugs sollte der Betrieb offener Rauchgasgeräte von einer kompetenten Person geprüft werden, um sicherzustellen, dass kein Rückfluss von Verbrennungsgasen auftritt.

Funktion und Eigenschaften

• Wichtig! Schalten Sie bei Installation und Wartung, wie z.B. Glühlampenwechsel, immer die Stromzufuhr am Netz ab.
• Die Dunstabzugshaube muss gemäß der Montageanleitung und allen Messungen installiert werden.
• Alle Installationsarbeiten müssen von einer fachkundigen Person oder einer Elektrofachkraft durchgeführt werden.
• Bitte entsorgen Sie das Verpackungsmaterial sorgfältig. Kinder könnten dadurch gefährdet werden.
• Achten Sie besonders bei der Montage und Reinigung auf die scharfen Kanten im Inneren der Dunstabzugshaube.
• Achten Sie darauf, dass der Kanal keine scharfen Biegungen von mehr als 90 Grad aufweist, da dies die Effizienz der Dunstabzugshaube beeinträchtigt.
• Warnung: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung installiert werden, kann dies zu elektrischen Gefährdungen führen.

• Warnung: Bevor Sie Zugang zu den Anschlüssen erhalten, müssen alle Versorgungsstromkreise getrennt werden.

• Beim Kochen auf einem Gaskocher immer Deckel auf Töpfe und Pfannen setzen.

• Im Absaugmodus wird die Raumluft von der Dunstabzugshaube abgeführt. Achten Sie auf die Einhaltung der Lüftungsmaßnahmen. Die Dunstabzugshaube entfernt Gerüche aus dem Raum, aber keinen Dampf.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugs-haube gleichzeitig mit Geräten zur Verbrennung von Gas oder anderen Brennstoffen genutzt wird.
  • Die Dunstabzugshaube ist nur für den Hausgebrauch bestimmt.

• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie überwacht werden oder Anweisungen für einen sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Gerätes darf nicht von Kindern ohne Aufsicht durchgeführt werden.

• Achtung: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Achten Sie darauf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren sollten sich fern halten, es sei denn, sie stehen unter ständiger Aufsicht.
• Es besteht Brandgefahr, wenn die Reinigung nicht vorschriftsmäßig durchgeführt wird.
  • Die Vorschriften über den Luftaustritt sind zu beachten.
• Reinigen Sie Ihr Gerät regelmäßig, indem Sie die im Kapitel WARTUNG beschriebene Vorgehensweise befolgen.
• Aus Sicherheitsgründen verwenden Sie bitte nur die gleiche Größe der Fixierungs- oder Befestigungsschraube, die in dieser Betriebsanleitung empfohlen wird.
• Hinsichtlich der Einzelheiten über die Art und Häufigkeit der Reinigung lesen Sie bitte den Abschnitt Wartung und Reinigung in der Bedienungsanleitung.
• Die Reinigung und Wartung des Gerätes darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Wenn die Dunstabzugshaube und Geräte, die mit anderer Energie als Strom versorgt werden, gleichzeitig in Betrieb sind, darf der Unterdruck im Raum 4 Pa(4 x 10 ^-5 bar) nicht überschreiten.
• WARNUNG: Brandgefahr: Gegenstände nicht auf den Kochflächen lagern.
• Ein Dampfreiniger darf nicht verwendet werden.

- Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie dann die Flamme z.B. mit einem Deckel oder einer Feuerlöschdecke ab

Installation

Montage der V-Klappe

Wenn die Dunstabzugshaube nicht über eine montierte V-Klappe 1 verfügt, sollten Sie die Halbteile an ihrem Gehäuse montieren. Die Bilder zeigen nur ein Beispiel für die Montage der V-Klappe, da der Auslass je nach Modell und Konfiguration variieren kann.

Zur Montage der V-Klappe 1 sollten Sie:

• Montieren Sie zwei Halbteile 2 in das Gehäuse 6;
• Der Pin 3 sollte nach oben ausgerichtet sein;
  • Die Achse 4 sollte in die Bohrungen 5 am Gehäuse eingeführt werden;
• Wiederholen Sie alle Vorgänge für das zweite Halbteil.

Wenn Sie einen Auslass nach außen haben, kann Ihre Dunstabzugshaube wie unten abgebildet über einen Absaugkanal angeschlossen werden (Emaille, Aluminium, flexibles Rohr oder nicht brennbares Material mit einem Innendurchmesser von 150mm)

1. Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Netzstecker aus der Steckdose.

2. Die Dunstabzugshaube sollte in einem Abstand von 50 bis 65 cm über der Kochfläche platziert werden, um eine optimale Wirkung zu erzielen. Siehe Bild 1.

Innere Schornsteinhalterung

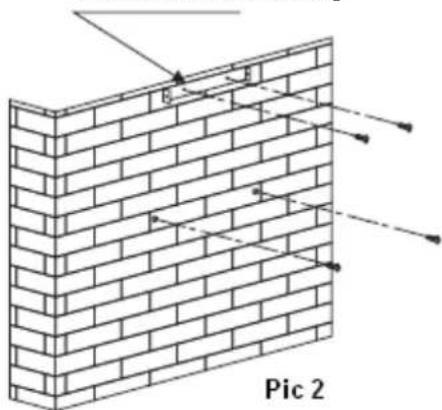

1. Nachdem Sie die Höhe der Dunstabzugshaube festgelegt haben, messen Sie die Position der Löcher für die Hängehaube und die innere Kaminhalterung. Bohren Sie 4 φ8- Löcher, 2 für die innere Kaminhalterung und 2 für die Aufhängung der Haube, und halten Sie die Haube gerade. Die feste Position der inneren Schornsteinhalterung ist die höchste Stelle des inneren Schornsteins. Siehe Bild 2.

2. Schrauben Sie 2 Stck. ST4 x 30mm Schrauben mit Dübeln an die Wand, um die Haube zu befestigen, dann verwenden Sie 2 Stck. ST4 x 40mm Schrauben, um die innere Schornsteinhalterung zu befestigen. Siehe Bild 2.

3. Installieren Sie die V-Klappe und das Expansionsrohr auf der Dunstabzugshaube. Befestigen Sie das Expansionsrohr mit einem Kabelbinder am Auslass. Siehe Bild 3. Hinweis: Das Expansionsrohr ist in diesem Produkt nicht enthalten.

1. Expansionsrohr
2. V-Klappe


2. Innere Schornsteinhalterung

3. Schornstein außen

1. Montieren Sie die Außenschornsteinhalterung mit 2 Stck. ST4*8mm-Schrauben am Außenschornstein, damit der Innenschornstein innen frei beweglich ist. Siehe Bild 4.

2. Hängen Sie die Dunstabzugshaube in der festen Position an den Wandschrauben auf, stellen Sie die Position der Dunstabzugshaube ein und befestigen Sie die Dunstabzugshaube mit 2 Stück ST4*30mm Sicherheitsschrauben. Siehe Bild 5. Hinweis: Die beiden Sicherheitsöffnungen befinden sich am hinteren Gehäuse und haben einen Durchmesser von 6 mm.

3. Passen Sie die Höhe des Innenschornsteins an die Position der Innenschornsteinhalterung an und befestigen Sie den Innenschornstein und den Außenkamin mit 4 Stück ST4*8mm Schrauben. Siehe Bild 6.

Hinweise zur Installation des Abluftkanals

Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale Luftabsaugung zu erreichen:

• Halten Sie den Abluftkanal kurz und gerade
- Den Abluftkanal nicht verkleinern oder einschränken
- Wenn Sie einen flexiblen Kanal verwenden, installieren Sie den Kanal immer gestrafft, um den Druckverlust zu minimieren
- Bei Nichtbeachtung dieser grundlegenden Hinweise wird die Leistung der Dunstabzugshaube reduziert und der Geräuschpegel erhöht.

- Alle Installationsarbeiten müssen von einer Elektrofachkraft oder einer kompetenten Person durchgeführt werden.

- Schließen Sie das Lüftungssystem der Haube nicht an ein vorhandenes Lüftungssystem an, das für ein anderes Gerät verwendet wird, wie z.B. einen Wärmeschlauch, ein Gasrohr oder einen Heißluftschlauch.

- Der Winkel der Biegung des Expansionsrohres sollte nicht weniger als 120° betragen; Sie müssen das Rohr horizontal ausrichten, oder alternativ sollte das Rohr vom Ausgangspunkt nach oben gehen und zu einer Außenwand geführt werden.

- Achten Sie nach der Installation darauf, dass die Dunstabzugshaube waagerecht steht, um eine Fettansammlung an einem Ende zu vermeiden.

Stellen Sie sicher, dass die für die Installation ausgewählten Abluftkanäle den einschlägigen Normen entsprechen und feuerhemmend sind.

Aus Sicherheitsgründen verwenden Sie bitte nur die in dieser Anleitung empfohlene Größe der Fixierungs- oder Befestigungsschrauben.

Wenn die Schrauben oder das Befestigungsgerät nicht gemäß dieser Anleitung montiert werden, kann dies zu elektrischen Gefahren führen.

Beginnen Sie mit der Verwendung Ihrer Dunstabzugshaube

Touch-Steuerung mit LED-Anzeige

Die LED-Touch-Steuerung verfügt über fünf Tasten (siehe Bild).

(Verringern), (Erhöhen),

(Lampe),

1. Einschalten: Nach dem Anschließen der Dunstabzugshaube an die Hauptversorgung wird die Hintergrundbeleuchtung der Taste eingeschaltet, der Ausgang wird geschlossen und die Dunstabzugshaube wechselt in den Standby-Modus.

2. "POWER" Taste:

2.1 Drücken Sie die "POWER"-Taste, die Hintergrundbeleuchtung der Taste leuchtet auf und die Haube arbeitet mit niedriger Geschwindigkeit, das Licht leuchtet. Die Hintergrundbeleuchtung der Tasten "VERRINGERN", "ERHÖHEN", "LAMPE" und "NETZ" leuchtet. Drücken Sie die "POWER"-Taste erneut, die Hintergrundbeleuchtung der Taste erlischt und die Dunstabzugshaube schaltet sich aus und kehrt in den Stand-by-Modus zurück.

2.2. Die "LAMPE"-Taste kann auch ohne Drücken der "POWER"-Taste bedient werden. Drücken Sie die Taste "POWER", die Dunstabzugshaube schaltet sich ohne Funktion aus.

2.3 "LAMPE" Taste:

Drücken Sie die Taste "LAMPE", die Hintergrundbeleuchtung der Taste und die Lichter werden eingeschaltet. Drücken Sie erneut, die Lichter werden ausgeschaltet. Die Leuchten laufen zirkulär.

1. "ERHÖHEN" Taste:

3.1 Drücken Sie die Taste "ERHÖHEN", die Hintergrundbeleuchtung der Taste leuchtet, die Dunstabzugshaube beginnt mit der niedrigen Drehzahl zu arbeiten. die LED-Anzeige zeigt "1" an,

3.2 Drücken Sie die Taste "ERHÖHEN" erneut, wenn sie auf niedriger Drehzahl arbeitet, dann arbeitet die Dunstabzugshaube auf mittlerer Drehzahl und die LED-Anzeige zeigt "2" an,

3.3 Drücken Sie die Taste "ERHÖHEN" erneut, wenn sie auf der mittleren Geschwindigkeit arbeitet, dann arbeitet die Dunstabzugshaube mit der hohen Drehzahl und die LED-Anzeige zeigt "3" an.

1. Drücken Sie die Taste "VERRINGERN"

4.1 Drücken Sie die Taste "VERRINGERN", die Dunstabzugshaube verringert ihre Drehzahl um eine Stufe, und auf dem Display wird die aktuelle Arbeitsgeschwindigkeit angezeigt. Wenn Sie die Taste "VERRINGERN" erneut drücken, während sie auf der niedrigen Drehzahl arbeitet, schaltet sich die Dunstabzugshaube aus und die Hintergrundbeleuchtung der Taste "VERRINGERN" erlischt.

1. Drücken Sie die Taste "TIMER":

5.1 Die Taste „TIMER“ funktioniert nur, wenn Motor und Licht eingeschaltet sind. Die Timer-Einstellung beträgt 5 Minuten und kann wiederholt werden. Wenn die Zeit abgelaufen ist, wird die Dunstabzugshaube ausgeschaltet und das Licht ausgeschaltet.

5.2 Wenn der Timer eingestellt ist und die Geschwindigkeiten angepasst werden, berechnet der Timer die Arbeitszeit neu.

Fehlerbehebung

Fehler	Mögliche Ursa-che	Lösung
Licht ist an, aber der Motor funktioniert nicht	Lüfterschalter ausgeschaltet	Wählen Sie eine Lüfter-schalterposition aus.
	Lüfterschalter defekt	Kontaktie-ren Sie das Servicezent-rum.
	Motor defekt	Kontaktie-ren Sie das Servicezent-rum.
Licht funktioniert nicht, Motor funktioniert nicht	Haussicherungen durchgebrannt	Sicherungen zurückset-zen/austauschen
	Das Netzkabel ist lose oder nicht an-geschlossen	Stecken Sie das Netzka-bel wieder in die Steck-dose.Schalten Sie die Steck-dose ein.
Ölleckage	Einwegventil und Auslass sind nicht dicht verschlossen	Das Einweg-ventil de-montieren und mit Dichtmittel abdichten.
	Leckage an der Verbindung von Kamin und Abdeckung	Schornstein abnehmen und abdichten.
Lichter funktionieren nicht	Kaputte oder defekte Glühbirnen	Ersetzen Sie die Glühbirnen gemäß dieser Anleitung.
Zu geringe Saugleistung	Der Abstand zwischen Dunstabzugshaube und Kochfeld ist zu groß.	Montieren Sie die Dunstabzugshaube in der richtigen Distanz.
Die Dunstabzugshaube neigt sich	Die Befestigungsschraube ist nicht fest genug	Ziehen Sie die Aufhängeschraube an und stellen Sie sie waagerecht

HINWEIS:

Alle elektrischen Reparaturen an diesem Gerät müssen den örtlichen, staatlichen und bundesstaatlichen Gesetzen entsprechen. Wenden Sie sich im Zweifelsfall an das Service-

Center, bevor Sie eine der oben genannten Maßnahmen durchführen. Trennen Sie das Gerät immer von der Stromquelle, wenn Sie das Gerät öffnen.

Wartung und Reinigung

- Bevor Wartungs- oder Reinigungsarbeiten durchgeführt werden, sollte die Dunstabzugshaube vom Stromnetz getrennt werden. Achten Sie darauf, dass die Dunstabzugshaube an der Steckdose abgeschaltet und der Stecker entfernt wird.

- Die Außenflächen sind anfällig für Kratzer und Scheuerstellen. Befolgen Sie daher bitte die Reinigungshinweise, um sicherzustellen, dass das bestmögliche Ergebnis ohne jegliche Schäden erzielt wird.

Allgemeines

Die Reinigung und Wartung sollte bei kaltem Gerät durchgeführt werden, insbesondere bei der Reinigung. Vermeiden Sie es, alkalische oder säurehaltige Substanzen (Zitronensaft, Essig usw.) auf den Oberflächen zu hinterlassen.

Rostfreier Stahl

Um eine lange Lebensdauer zu gewährleisten, muss der Edelstahl regelmäßig (z. B. wöchentlich) gereinigt und mit einem sauberen, weichen Tuch getrocknet werden. Es kann eine spezielle Reinigungsflüssigkeit aus Edelstahl verwendet werden.

HINWEIS:

Achten Sie darauf, dass Sie entlang der Maserung des Edelstahls wischen, damit keine unschönen, kreuz und quer verlaufenden Kratzmuster entstehen.

Bedienfeldoberfläche

Das Inlay-Bedienfeld kann mit warmer Seifenlauge gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und gut gewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.

Wichtig

Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die Verwendung von scharfen Reinigungsschemikalien, starken Haushaltsreinigern oder Produkten, die Scheuermittel enthalten, da dies das Aussehen des Geräts beeinträchtigt und möglicherweise Aufdrucke auf dem Bedienfeld entfernt und die Herstellergarantie ungültig wird.

Fettnetzfilter

Die Netzfilter können von Hand gereinigt werden. Weichen Sie sie ca. 3 Minuten in Wasser mit einem milden Reinigungsmittel ein und bürsten Sie sie dann vorsichtig mit einer weichen Bürste ab. Üben Sie nicht zu viel Druck aus, um eine Beschädigung zu vermeiden. (Lassen Sie sie an der Luft trocknen, ohne direkte Sonneneinstrahlung)

Filter sollten getrennt von Geschirr und Küchenutensilien gewaschen werden. Es wird empfohlen, keine Klarspüler zu verwenden. Folgen Sie der nebenstehenden Abbildung, um den Fettfilter zu demontieren.

Installieren von Fettnetzfiltern

• So installieren Sie Filter in den folgenden vier Schritten
• Winkeln Sie den Filter in die Schlitze auf der Rückseite der Haube ein.
• -Drücken Sie die Taste am Griff des Filters.
  • Lassen Sie den Griff los, sobald der Filter in einer Rastposition sitzt.
• Wiederholen Sie diesen Vorgang, um alle Filter zu installieren.

Kohlefilter- (nicht im Lieferumfang enthalten)

Aktivkohlefilter können zur Geruchsbindung eingesetzt werden. Normalerweise sollte der Aktivkohlefilter je nach Kochgewohnheiten alle 3 bis 6 Monate gewechselt werden. Die Installation des Aktivkohlefilters erfolgt wie folgt:

1. Vor dem Einbau oder Austausch der Aktivkohlefilter müssen Sie das Gerät von der Netzspannung trennen.

2. Drücken Sie die Filterverriegelung und entfernen Sie den Netzfilter.

3. Drehen Sie den Kohlefilter auf beiden Seiten des Motors gegen den Uhrzeigersinn. Ersetzen Sie die Kohlefilter durch die neuen Kohlefilter.
4. Platzieren Sie den Netzfilter.
5. Schließen Sie das Netzteil an die Steckdose an.

1. Öffnen
2. Schließen

HINWEIS:

• Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Andernfalls könnte er sich lösen und eine Gefahr darstellen.
• Bei montiertem Aktivkohlefilter wird die Saugleistung reduziert.

Lampenwechsel

Wichtig!

• Die Glühbirne muss vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden.
• Schalten Sie immer die Stromzufuhr ab, bevor Sie Arbeiten am Gerät durchführen. Achten Sie beim Umgang mit der Lampe darauf, dass diese vor dem direkten Kontakt mit den Händen vollständig abgekühlt ist.
• Halten Sie bei der Handhabung von Glühlampen ein Tuch oder Handschuhe bereit, um sicherzustellen, dass Schweiß nicht mit der Glühlampe in Kontakt kommt, da dies die Lebensdauer der Glühlampe verkürzen kann.

Hinweis:

• Vergewissern Sie sich vor dem Wechsel der Lampe, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.
• Schützen Sie sich beim Wechseln der Lampe vor Gefahren, z. B. durch das Tragen von Handschuhen.

Austauschen der Lampe:

• Entfernen Sie den Fettfilter.
• Drücken Sie mit einem Werkzeug oder der Hand den Federsplitter auf beiden Seiten der LED-Leuchte nach innen, bis die Leuchte herausgedrückt ist, ziehen Sie dann den Lichtanschlussdraht leicht heraus und demontieren Sie die Klemme des Lichtanschlussdrahtes.

• Wenden Sie die umgekehrte Vorgehensweise an, um die Lampe wieder zu installieren.
  • ILCOS D-Code für diese Lampe ist: DSS-1.5/65-S-120/33

• LED-Module - runde Lampe

• Max. Wattleistung: 2×1,5W
• Spannungsbereich: DC 12 V
• Abmessungen:

Dieses Produkt ist mit dem Symbol für die selektive Sortierung von Elektroaltgeräten gekennzeichnet. Dies bedeutet, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf, sondern durch ein System der selektiven Sammlung gemäß der Richtlinie 2012/19/EU unterstützt werden muss. Es wird dann recycelt oder demon- tiert, um die Auswirkungen auf die Umwelt zu minimieren, Elektro- und Elektronikprodukte sind aufgrund des Vorhandenseins gefährlicher Stoffe potenziell gefährlich für die Umwelt und die menschliche Gesundheit.

HINWEIS:

Im Folgenden wird gezeigt, wie die Gesamtumweltbelastung (z.B. Energieverbrauch) durch den Kochprozess reduziert werden kann.

• Installieren Sie die Dunstabzugshaube an einem geeigneten Ort mit guter Belüftung.
• Reinigen Sie die Dunstabzugshaube regelmäßig, damit die Luftwege nicht blockiert werden.
• Denken Sie daran, das Licht der Dunstabzugshaube nach dem Kochen auszuschalten.
• Denken Sie daran, die Dunstabzugshaube nach dem Kochen auszuschalten.

Informationen zur Zerlegung

Demontieren Sie das Gerät nicht auf eine Weise, die nicht in der Bedienungsanleitung angegeben ist. Das Gerät konnte nicht vom Benutzer demontiert werden. Am Ende der Lebensdauer sollte das Gerät nicht über den Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler, um Ratschläge zum Recycling zu erhalten.
