Produkttyp	Freistehender Kühl- und Gefrierschrank
Modell	RTW 129 BE
Marke	Scancool
Energieklasse	E (EU 2019)
Gesamtnutzinhalt	259 L
Kühlschrank Nutzinhalt	192 L
Gefrierschrank Nutzinhalt	67 L
Höhe	1430 mm
Breite	550 mm
Tiefe	620 mm
Gewicht	48 kg
Klimaklasse	N-ST (16-38°C)
Geräuschpegel	39 dB(A)
Jährlicher Energieverbrauch	229 kWh
Kältemittel	R600a
Spannung / Frequenz	220-240 V / 50 Hz
Temperaturregelung	Mechanischer Drehregler
Abtauart	Kühlschrank: Automatisch; Gefrierschrank: Manuell
Ablagenmaterial	Glas
Türanschlagwechsel	Ja, vom Benutzer durchführbar
Anzahl Ablagen (Kühlschrank)	4
Anzahl Schubladen (Gefrierschrank)	3
Innenbeleuchtung	LED
Garantie	2 Jahre

Häufig gestellte Fragen - RTW 129 BE Scancool

Wie stelle ich die Temperatur an meinem Scancool RTW 129 BE ein?

Verwenden Sie den mechanischen Thermostat-Drehregler im Kühlschrank. Drehen Sie ihn auf eine höhere Zahl für kältere Temperatur (z.B. 3-4 für normalen Gebrauch).

Warum kühlt mein Kühlschrank nicht richtig?

Überprüfen Sie, ob der Thermostat richtig eingestellt ist, stellen Sie sicher, dass die Türdichtungen sauber und dicht sind, und sorgen Sie für ausreichende Luftzirkulation hinter und um das Gerät. Vermeiden Sie auch Überladung.

Wie oft sollte ich den Gefrierschrank abtauen?

Tauen Sie ab, wenn die Eisbildung etwa 5 mm erreicht. Schalten Sie das Gerät aus, entnehmen Sie Lebensmittel und lassen Sie das Eis natürlich schmelzen. Verwenden Sie keine scharfen Werkzeuge.

Kann ich die Türöffnungsrichtung umkehren?

Ja, die Tür ist umkehrbar. Befolgen Sie die Anweisungen in der Bedienungsanleitung, um die Scharnierseite zu wechseln. Sie benötigen möglicherweise einen Schraubendreher und Hilfe.

Warum sammelt sich Wasser im Kühlschrank?

Stellen Sie sicher, dass das Ablaufloch hinten nicht verstopft ist. Reinigen Sie es mit einem Pfeifenreiniger oder Wattestäbchen. Vermeiden Sie es auch, heiße Speisen hineinzustellen.

Ist der Scancool RTW 129 BE energieeffizient?

Er hat die EU-Energieklasse E, was für seine Kategorie durchschnittlich ist. Der jährliche Verbrauch beträgt 229 kWh, also nicht der effizienteste, aber immer noch akzeptabel.

Was soll ich tun, wenn das Gerät laute Geräusche macht?

Stellen Sie zunächst sicher, dass es waagerecht steht und nicht an Wänden oder Schränken anstößt. Normale Geräusche sind Kompressorbrummen, Gasfluss und Klickgeräusche. Bei übermäßiger Lautstärke prüfen Sie lose Teile oder wenden Sie sich an den Kundendienst.

Wie reinige ich den Kühlschrank?

Ziehen Sie den Netzstecker. Entfernen Sie alle Lebensmittel und Ablagen. Verwenden Sie ein weiches Tuch mit lauwarmem Wasser und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder zu viel Wasser. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder einschalten.

Welche Temperatur wird für Kühlschrank und Gefrierschrank empfohlen?

Für den Kühlschrank anstreben 3-5°C. Für den Gefrierschrank -18°C oder niedriger. Verwenden Sie ein separates Thermometer zur Überprüfung.

Wie viel Freiraum benötige ich um den Kühlschrank?

Lassen Sie mindestens 10 cm an den Seiten und hinten für ausreichende Belüftung. Die Oberseite kann bündig sein, aber vermeiden Sie, Lüftungsöffnungen zu blockieren.

BEDIENUNGSANLEITUNG RTW 129 BE Scancool

Original bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden und es gekauft haben. Für eine korrekte Anwendung und zufriedenstellende Wirkung lesen Sie bitte vor dem Gebrauch die Betriebsanleitung sorgfältig durch.

Dieses Gerät entspricht den Anforderungen der Richtlinie 2006/42/EG.

Allgemeines

1. Für den Tischkühlschrank wird ein vollständig geschlossener Kompressor einer Topmarke verwendet. Das Kühlmittel R600a oder R134a ist ein umweltfreundliches Mittel. Er verfügt über eine rationelle Konfiguration des Kühlsystems mit Gebläse-Zwangsluftkühlung. Die Temperatur im Inneren des Kühlschranks ist relativ gleichmäßig.

2. An Tür und Korpus werden doppelte transparente Hohlgläser verwendet. Es zeichnet sich durch ein künstlerisches und elegantes Aussehen, perfekte Perspektive und einfachen Zugang aus.

3. Es hat eine breite Anwendung in Kaufhäusern und Häusern sowie in Besprechungsräumen und Wohnzimmern.

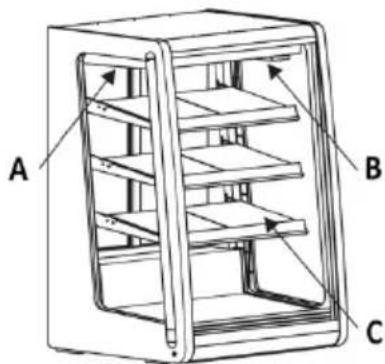

Aufbau und Teile

A - Luftansaugung. Blockieren Sie niemals die Ansaugung. Es wird Luft angesaugt und kalte Luft im Inneren des Kühlschranks umgewälzt.

B - Luftauslass. Blockieren Sie niemals den Luftauslass. Lassen Sie innen zirkulierende Kaltluft ausströmen.

C-Glasablage

A. Netzschalter
B. Digitale Steuerung
C. Glastür

Handhabung und Installation

Mit Vorsicht behandeln

Ziehen Sie zuerst den Stecker aus der Steckdose. Kippen Sie das Gerät bei der Handhabung nie über 45 Grad.

Trockener Ort

Stellen Sie den Kühlschrank immer an einem trockenen Ort auf.

Ausreichend Platz

Der Abstand von beiden Seiten und der Rückseite des Kühlschranks zu einer Wand oder einem anderen Gegenstand muss mindestens 10 cm betragen. Die Kühlleistung kann sich verringern, wenn der umgebende Raum zu gering ist, um Luft umzuwälzen.

Gut belüftet

Stellen Sie den Kühlschrank immer an einem Ort mit guter Belüftung auf. Warten Sie bei der ersten Inbetriebnahme nach dem Umgang mit dem Gerät 2 Stunden, bevor Sie es an die Steckdose anschließen und starten.

Entfernt von Wärmequellen halten

Stellen Sie das Gerät niemals direkt unter die Sonne oder in die Nähe von Wärmequellen.

Stellen Sie das Gerät niemals in der Nähe einer Wärmequelle auf, um zu verhindern, dass diese die Kühlleistung beeinträchtigt.

Keine Löcher stanzen

Machen Sie niemals Löcher in den Kühlschrank. Installieren Sie niemals andere Gegenstände auf dem Kühlschrank.

Keine schwere Last

Stellen Sie niemals schwere Lasten auf die Oberseite des Kühlschranks.

Stabiler Standort

Packen Sie den Kühlschrank aus und stellen Sie ihn auf eine ebene und feste Fläche.

Vorbereitung und Spannungsversorgung

Separate Steckdose

Normalerweise sollte die Stromversorgung 220-240V, 50Hz einphasiger Wechselstrom mit ausschließlich einphasiger zweipoliger Steckdose (250V/10A) und Sicherung (6A) sein. Die Netzsteckdose muss einen Erdungsanschluss haben.

Keine geteilte Steckdose

Lassen Sie den Kühlschrank niemals die gemeinsame Steckdose mit einem anderen Gerät benutzen, sonst wird das Kabel heiß und es kann zu einem Brand kommen

Kabel schützen

Brechen oder beschädigen Sie niemals die Kabel, da es sonst zu Stromaustritt und Brandgefahr kommen kann.

Keine Wasserspülung

Der Kühlschrank darf niemals gespült werden, da es sonst zu Stromaustritt kommen kann.

Keine brennbaren Stoffe

Verhindern Sie, dass brennbare und explosive Stoffe wie Äther, Benzin, Alkohol, Klebstoff und Sprengstoff in den Kühlschrank gelangen. Stellen Sie niemals gefährliche Produkte in die Nähe des Kühlschranks.

Kein Spray

Das Versprühen von brennbaren Stoffen wie Farbe oder Lack in der Nähe des Kühlschranks ist nicht erlaubt, da sonst ein Brand entstehen kann.

Nach einem Stromausfall

Nach Stromunterbrechung oder Ziehen des Netzsteckers des Kühlschranks. Warten Sie immer mindestens 5 Minuten, dann können Sie den Kühlschrank ausstecken und erneut starten.

Keine Medikamente

Es ist nicht erlaubt, Medikamente im Kühlschrank aufzubewahren.

Nutzung und Vorsicht

Vor dem Gebrauch:

Schließen Sie den Kühlschrank an eine separate 220-240V-Steckdose an.

Legen Sie nach dem Betrieb des Kühlschranks die Hand auf die Luftansaugung, um sicherzustellen, dass sie ausreichend kalt ist. Dann können Sie Lebensmittel in die Kühlbox geben.

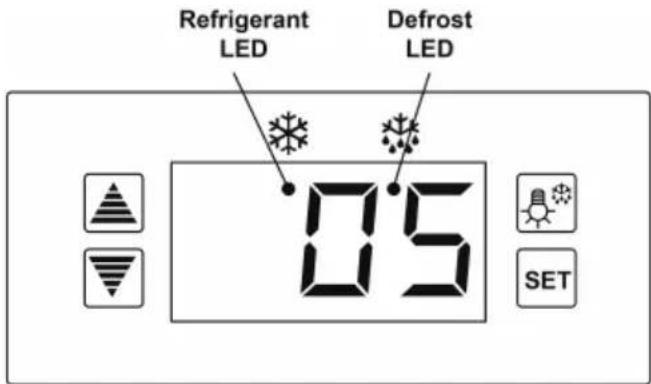

Digitaler Temperaturregler

Es handelt sich um einen integrierten intelligenten Regler im Miniformat, der für einen Kompressor von einem PS geeignet ist.

Die Hauptfunktionen sind:

• Temperaturanzeige
• Temperaturkontrolle
• Manuelle/automatische Abtauung durch Ausschalten
- Beleuchtungssteuerung
- Wertspeicherung
- Selbsttest
- Parametersperre.

Frontpanel-Bedienung

1 Temperatur einstellen

Drücken Sie die Taste "Set", die eingestellte Temperatur wird angezeigt.

Drücken Sie die Taste "Pfeil nach oben oder unten", um den angezeigten Wert zu ändern und zu speichern.

Drücken Sie die Taste "set", um die Einstellung zu verlassen und die Kühlraumtemperatur anzuzeigen.

2 Wenn innerhalb von 10 Sekunden keine weitere Taste gedrückt wird, wird die Kühlraumtemperatur angezeigt.
3 Beleuchtung: Drücken Sie die Taste "Licht", die Beleuchtung leuchtet; drücken Sie erneut, die Beleuchtung erlischt. Manuelles Starten/Stoppen der Abtauung: Drücken Sie die Taste "light" und halten Sie sie für 6 Sekunden gedrückt, um die Abtauung zu starten oder zu stoppen.
4 Kältemittel-LED: Während der Kühlung leuchtet die LED; bei konstanter Kühlraumtemperatur ist die LED aus; während der Startverzögerung blinkt die LED.
5 Abtau-LED: während der Abtauung leuchtet die LED; wenn die Abtauung beendet ist, ist die LED aus, während der Verzögerungsanzeige der Abtauung blinkt die LED.
6 Rückstellung der digitalen Steuerung

Wenn das Display "Störung" anzeigt, drücken Sie die "Pfeil-nach-unten"-Taste für 2 Sekunden, bis der Summer ertönt, drücken Sie schnell die "Pfeil-nach-oben"-Taste für 6 Sekunden, bis der Summer erneut ertönt, das Display blinkt für 3s und die Werkseinstellung wird wiederhergestellt.

Vorsichtsmaßnahmen

Verkürzen Sie die Türöffnungszeit und reduzieren Sie die Öffnungshäufigkeit, um eine kalte Temperatur im Inneren des Kühlschranks zu erhalten.

Blockieren Sie niemals die Luftansaugung und den Luftaustritt. Halten Sie die Luftzirkulation und die Kühlfähigkeit aufrecht.

Sorgen Sie dafür, dass Lebensmittel nicht überfüllt werden, da dies die Kühlwirkung beeinflusst.

Stellen Sie die Höhe des Regals für die richtige Lagerung der Lebensmittel ein.

Kühlen Sie die heißen Speisen auf Raumtemperatur ab, bevor Sie sie in den Kühlschrank stellen.

Versuchen Sie, die Öffnungszeiten zu reduzieren und den Kühlschrank im Inneren kalt zu halten, falls der Strom unterbrochen wird.

Die Reparatur des beschädigten Netzkabels darf nur von einem Fachmann mit Spezialwerkzeugen durchgeführt werden.

Berühren Sie niemals den Kompressor, um Verbrühungen zu vermeiden.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angewiesen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Betriebsanleitung ist nicht geeignet für Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen. Lagern Sie in diesem Gerät keine explosiven Stoffe wie z.B. Aerosoldosen mit einem brennbaren Treibmittel.

Im Normalbetrieb überschreitet der Emissionsgeräuschpegel 70 dB(A) nicht.

Die maximale Belastung des Regals darf 18 kg nicht überschreiten.

Die Klimaklasse des Geräts ist 4, die Geräte werden für den Betrieb bei 16°C - 32°C Umgebungstemperatur empfohlen.

Um Schäden oder andere Probleme zu vermeiden, darf dieses Produkt nicht zusammen mit ätzenden Lebensmitteln gelagert werden.

WARNUNG: Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaukonstruktion frei von Hindernissen.

WARNUNG: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel zur Beschleunigung des Abtauprozesses, die nicht vom Hersteller empfohlen werden.

WARNUNG: Der Kühlmittel-Kreislauf darf nicht beschädigt werden.

WARNUNG: Verwenden Sie keine elektrischen Geräte in den Lebensmittellagerfächern des Geräts, es sei denn, es handelt sich um den vom Hersteller empfohlenen Typ.

ZUSÄTZLICHE WARNUNG

Achtung: Brandgefahr. Die Höhe des Dreiecks im Symbol muss mindestens 15 mm betragen.

Wartung

Hinweis

Der Kühlschrank muss oft sauber gehalten werden und eine regelmäßige Wartung ist notwendig.

Ziehen Sie vor der Wartung immer den Stecker aus der Steckdose.

Verwenden Sie niemals einen beschädigten Stecker oder eine lockere Steckdose, um einen elektrischen Schlag oder Kurzschluss zu vermeiden. Spülen Sie niemals den Kühlschrank aus. Verwenden Sie niemals alkalische Reinigungsmittel, Seife, Benzin, Aceton oder eine Bürste.

Außen reinigen

Tauchen Sie ein weiches Tuch in ein neutrales Reinigungsmittel (Geschirrspülmittel), um die Außenseite des Kühlschranks zu reinigen, und wischen Sie ihn dann mit einem trockenen weichen Tuch ab.

Innen reinigen

Nehmen Sie das Regal zum Reinigen mit Wasser heraus.

Verwenden Sie ein weiches Tuch, um das Gehäuse abzuwischen.

Kühlschrank für eine lange Zeit abschalten

Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Stecker aus der Steckdose.

Reinigen Sie den Kühlschrank innen und außen gründlich und öffnen Sie die Tür zum ausreichenden Trocknen.

Das Glas bricht leicht. Halten Sie das Glas fern von Kindern.

Auswechseln der Lampe im Lichtgehäuse

Wenn die LED-Lampe beschädigt ist, muss sie durch den Hersteller bzw. dessen Servicestelle ausgetauscht werden.

Fehlerbehebung

Problem	Ursache und Abhilfe
Keine Kühlung	Sitzt der Stecker gut in der Steckdose?Keine Kühlung Ist die Sicherung defekt?Ist kein Strom vorhanden?
Unzureichende Kühlung	Befindet es sich unter der Sonne? Gibt es eine Wärmequelle in der Nähe?Ist die Umgebungslüftung schlecht?Schließt die Tür gut? Ist die Tür für eine lange Zeit offen?Ist die Türdichtungsleiste verformt oder beschädigt?Sind zu viele Nahrungsmittel eingefüllt?Blockieren Nahrungsmittel die Luftansaugung oder den Luftauslass?Regeln Sie den Temperaturregler.
Viel Lärm	Der Kühlschrank lässt sich nicht nivellieren.Der Kühlschrank berührt die Wand oder andere Gegenstände.Im Kühlschrank befindet sich ein loses Teil.

Wenden Sie sich an den örtlichen Kundendienst, wenn die einfache Fehlersuche die Probleme nicht löst.

Hinweis

Folgende Phänomene sind keine Probleme:

Das Rauschen des Wassers ist zu hören, wenn der Kühlschrank in Betrieb ist. Dies ist eine normale Erscheinung, da das Kühlmittel im System zirkuliert.

In der feuchten Jahreszeit kann sich Kondenswasser an der Außenseite des Kühlschranks bilden. Es handelt sich nicht um ein Problem, das durch hohe Luftfeuchtigkeit verursacht wird. Wischen Sie es einfach mit einem Tuch ab.

Prinzip des Kühlsystems und Stromkreislaufdiagramm

Das Prinzip der Kompressionskälte besteht aus "Verdichtung", "Kondensation", "Drosselung" und "Verdampfung". Die Verdichtung erfolgt durch den Verdichter, die Kondensation durch den Verflüssiger, die Drosselung durch die Kapillare und die Verdampfung durch den Verdampfer. Wenn das Kühlmittel im geschlossenen Kältesystem zirkuliert, saugt der Kompressor das Kühlmittel an, das im Verdampfer Wärme aufgenommen hat, das Kühlmittel wird zu einem Gas mit hohem Druck und hoher Temperatur. Im Kondensator gibt es die Wärme an die Luft ab, während das Kühlmittel in der Kapillare verflüssigt und gedrosselt wird und dann mit niedrigem Druck in den Verdampfer gelangt. Das verflüssigte Kühlmittel siedet schnell und verdampft zu Gas, wenn der Druck plötzlich abfällt. In der Zwischenzeit nimmt er die Wärme im Inneren des Kühlschranks auf. Und der Kompressor saugt das gasförmige Kühlmittel mit niedrigem Druck und niedriger Temperatur an. Sie zirkuliert auf diese Weise bis zur Realisierung der vorgesehenen Kühlung.


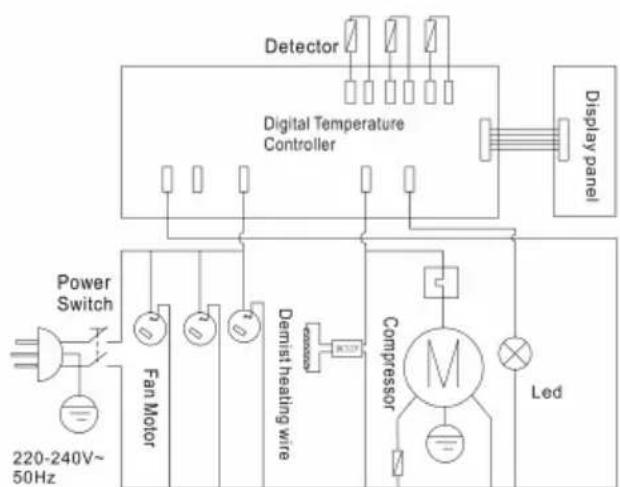

Schaltplan

Entsorgung

Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll, sondern nutzen Sie getrennte Sammelstellen.

Wenden Sie sich an Ihre Gemeindeverwaltung, um Informationen über die verfügbaren Sammelsysteme zu erhalten.

Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Stoffe ins Grundwasser und in die Nahrungskette gelangen und Ihre Gesundheit und Ihr Wohlbefinden beeinträchtigen. Beim Austausch von Altgeräten gegen Neugeräte ist der Händler gesetzlich verpflichtet, Ihr Altgerät zur Entsorgung zumindest kostenlos zurückzunehmen.

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: RTW 129 BE

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
440431	Scandomestic.dk
QR-Code	708546
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.
