GTA 270 SF - Lydforstærker BLAUPUNKT - Gratis brugsanvisning og manual

Produkttype	Lydforstærker
Mærke	BLAUPUNKT
Model	GTA 270 SF
Maks. effekt (stereo, 2 Ω)	2 x 200 W
Maks. effekt (stereo, 4 Ω)	2 x 140 W
Maks. effekt (mono-bro, 4 Ω)	1 x 420 W
RMS-effekt (stereo, 2 Ω)	2 x 100 W
RMS-effekt (stereo, 4 Ω)	2 x 70 W
RMS-effekt (mono-bro, 4 Ω)	1 x 200 W
Båndbredde	10 Hz - 30 000 Hz
Signal/støj-forhold (ved RMS-effekt)	>92 dB
Signal/støj-forhold (ved 1 W / 1 kHz)	>75 dB
Forvrængningsgrad (RMS)	< 0,05 %
Impedansstabilitet	2 Ω (4 Ω i bro-tilstand)
Indgangsfølsomhed	0,1 - 8 V
Lavpasfilter (Low Pass)	50 - 250 Hz
Højpasfilter (High Pass)	80 Hz fast
Bass Boost	0 dB til +12 dB
Mål (B x H x D)	197 x 52 x 296 mm (7,8 x 2,1 x 11,7 tommer)
Anbefalet kabeltværsnit	≥ 6 mm² til strømforsyning
Indbyggede sikringer	Ja (beskytter udgangstrinnet)
Strømforsyning	12 V (terminal +12V og Remote)
Indgangsstik	Cinch-stik (RCA)
Driftsindikator	Grøn (tændt) / Rød (fejl)
Anbefalet monteringssted	Tørt og godt ventileret sted
Vedligeholdelse og rengøring	Rengør med en tør og blød klud
Sikkerhed	Afbryd batteriet før installation; brug en sikring tæt på batteriet

Ofte stillede spørgsmål - GTA 270 SF BLAUPUNKT

Hvordan tilslutter jeg forstærkerens strømforsyning?

Tilslut +12V-kablet til batteriet via en sikringsholder placeret inden for 30 cm fra batteriet. Jordkablet skal fastgøres til et rent jordpunkt (karosseri) og ikke til batteriets negative pol. Brug kabler med et tværsnit på mindst 6 mm².

Hvordan tilslutter jeg forstærkeren til bilradioen?

Brug Cinch-kabler (RCA) til at forbinde bilradioens udgange til forstærkerens indgange. Hvis bilradioen har et ISO-stik, skal du bruge en Blaupunkt ISO-Cinch-adapter (ref. 7 607 893 093 eller 7 607 855 094).

Hvordan justeres niveauet (Level) korrekt?

Level-indstillingen tilpasser indgangsfølsomheden til bilradioens udgangsspænding. Drej med uret for at øge følsomheden. Brug den ikke som volumenkontrol; juster den for at undgå forvrængning.

Hvordan broforbinder jeg kanalerne til en subwoofer?

Til mono-brotilstand skal du forbinde højttaleren mellem den positive terminal på venstre kanal (CH1+) og den negative terminal på højre kanal (CH2-). Sørg for, at belastningsimpedansen er 4 Ω eller mere for at undgå overophedning.

Hvordan justeres filtrene (Low-Pass og High-Pass)?

Brug kontakten til at vælge filtertype. Til en subwoofer skal du vælge Low-Pass og justere afskæringsfrekvensen mellem 50 og 250 Hz. Til bredbåndshøjttalere skal du indstille High-Pass til 80 Hz.

Hvad bruges Bass Boost til?

Bass Boost forstærker basfrekvenserne. Den kan indstilles fra 0 dB til +12 dB. Vær opmærksom på, at for høj forstærkning kan forvrænge lyden eller beskadige højttalerne.

Hvad betyder den røde lysindikator?

Rødt lys angiver aktiveret beskyttelse (overophedning, kortslutning eller for lav impedans). Kontroller tilslutningerne og sluk for forstærkeren for at lade den køle ned.

Hvilken højttalerimpedans kan jeg bruge?

I stereotilstand skal du bruge højttalere på 2 til 4 Ω. I brotilstand er den minimale impedans 4 Ω. Overhold disse værdier for at undgå beskyttelsesafbrydelse.

Hvor skal forstærkeren installeres i køretøjet?

Vælg et tørt og godt ventileret sted, f.eks. under et sæde eller i bagagerummet. Monter ikke forstærkeren på baghylden eller et sted, der er udsat foran. Fastgør den sikkert med de medfølgende skruer.

Hvordan vedligeholder jeg forstærkeren?

Rengør kabinettet med en tør og blød klud. Undgå kemikalier. Kontroller jævnligt tilslutninger og sikringer. Bloker ikke kølefinnerne.

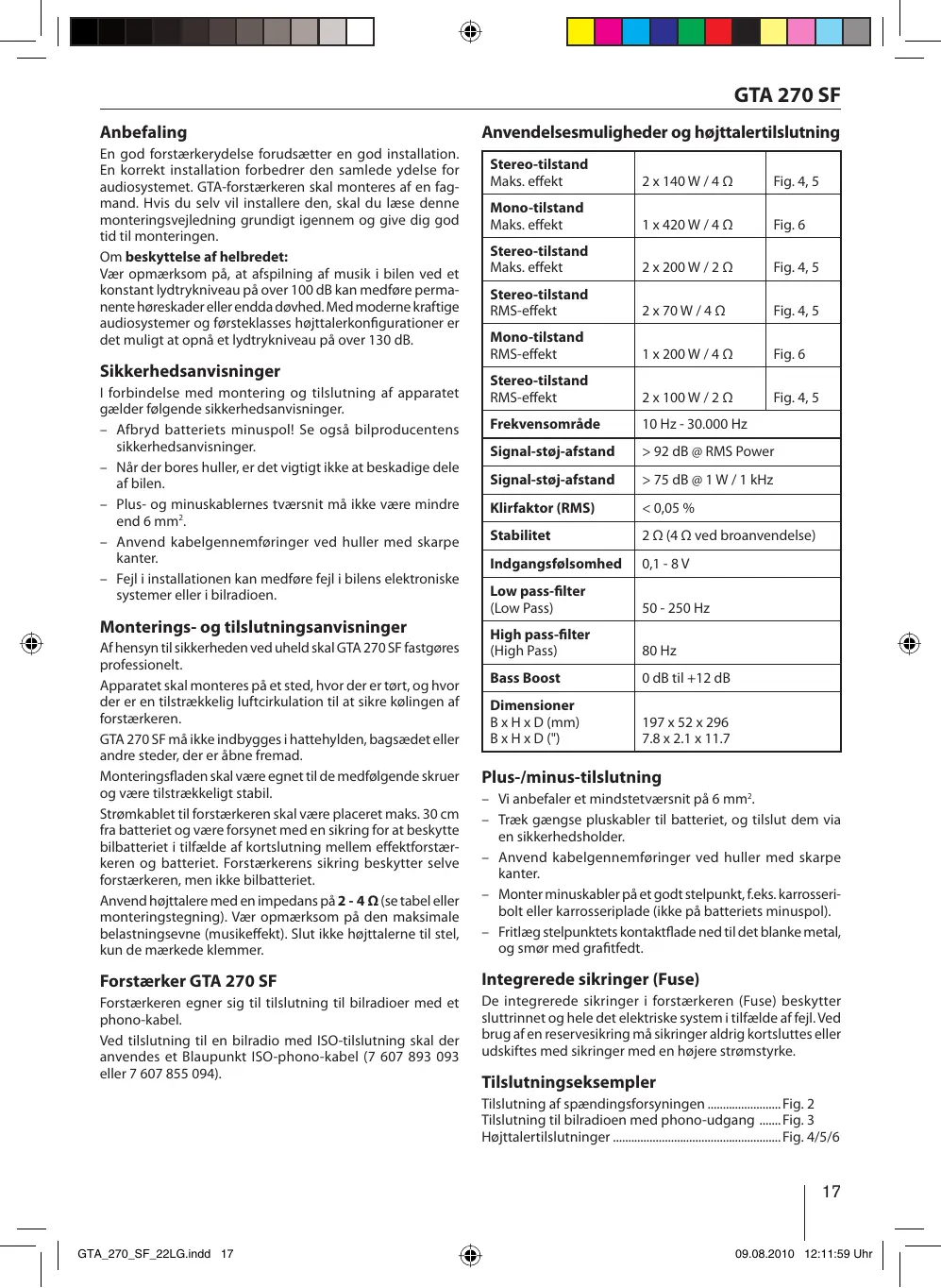

BRUGSANVISNING GTA 270 SF BLAUPUNKT

For vore produkter yder vi en producentgaranti for apparater, der er købt inden for den Europæiske Union. Produkter, der er købt uden for den Europæiske Union, er omfattet af de til enhver tid gældende garantibetingelser for vores datterselskaber i de respektive lande. Garantibetingelserne kan du hente på www.blaupunkt.com.

Anbefaling

En god forstærkerydelse forudsætter en god installation. En korrekt installation forbedrer den samlede ydelse for audiosystemet. GTA-forstærkeren skal monteres af en fagmand. Hvis du selv vil installere den, skal du læse denne monteringsvejledning grundigt igennem og give dig god tid til monteringen.

Om beskyttelse af helbredet:

Vær opmærksom på, at afspilning af musik i bilen ved et konstant lydtrykniveau på over 100 dB kan medføre permanente høreskader eller endda døvhed. Med moderne kraftige audiosystemer og førsteklasses højttalerkonfigurationer er det muligt at opnå et lydtrykniveau på over 130 dB.

Sikkerhedsanvisninger

I forbindelse med montering og tilslutning af apparatet gælder følgende sikkerhedsanvisninger.

• Afbryd batteriets minuspol! Se også bilproducentens sikkerhedsanvisninger.
• Når der bores huller, er det vigtigt ikke at beskadige dele af bilen.
• Plus- og minuskablernes tværsnit må ikke være mindre end 6 mm ^2 .
• Anvend kabelgennemføringer ved huller med skarpe kanter.
• Fejl i installationen kan medføre fejl i bilens elektroniske systemer eller i bilradioen.

Monterings- og tilslutningsanvisninger

Af hensyn til sikkerheden ved uheld skal GTA 270 SF fastgøres professionelt.

Apparatet skal monteres på et sted, hvor der er tørt, og hvor der er en tilstrækkelig luftcirkulation til at sikre kølingen af forstærkeren.

GTA 270 SF må ikke indbygges i hattehylden, bagsædet eller andre steder, der er åbne fremad.

Monteringsfladen skal være egnet til de medfølgende skruer og være tilstrækkeligt stabil.

Strømkablet til forstærkeren skal være placeret maks. 30 cm fra batteriet og være forsynet med en sikring for at beskytte bilbatteriet i tilfælde af kortslutning mellem effektforstærkeren og batteriet. Forstærkerens sikring beskytter selve forstærkeren, men ikke bilbatteriet.

Anvend højttalere med en impedans på 2 - 4 Ω (se tabel eller monteringstegning). Vær opmærksom på den maksimale belastningsevne (musikeffekt). Slut ikke højttalerne til stel, kun de mærkede klemmer.

Forstærker GTA 270 SF

Forstærkeren egner sig til tilslutning til bilradioer med et phono-kabel.

Ved tilslutning til en bilradio med ISO-tilslutning skal der anvendes et Blaupunkt ISO-phono-kabel (7 607 893 093 eller 7 607 855 094).

Anvendelsesmuligheder og højttalertilslutning

Stereo-tilstandMaks. effekt	2 x 140 W / 4 Ω	Fig. 4, 5
Mono-tilstandMaks. effekt	1 x 420 W / 4 Ω	Fig. 6
Stereo-tilstandMaks. effekt	2 x 200 W / 2 Ω	Fig. 4, 5
Stereo-tilstandRMS-effekt	2 x 70 W / 4 Ω	Fig. 4, 5
Mono-tilstandRMS-effekt	1 x 200 W / 4 Ω	Fig. 6
Stereo-tilstandRMS-effekt	2 x 100 W / 2 Ω	Fig. 4, 5
Frekvensområde	10 Hz - 30.000 Hz
Signal-støj-afstand	>92 dB @ RMS Power
Signal-støj-afstand	>75 dB @ 1 W / 1 kHz
Klirfaktor (RMS)	< 0,05 %
Stabilitet	2 Ω (4 Ω ved broanvendelse)
Indgangsfølsomhed	0,1 - 8 V
Low pass-filter(Low Pass)	50 - 250 Hz
High pass-filter(High Pass)	80 Hz
Bass Boost	0 dB til +12 dB
DimensionerB x H x D (mm)B x H x D (")	197 x 52 x 2967.8 x 2.1 x 11.7

Plus-/minus-tilslutning

• Vi anbefaler et mindstetværsnit på 6 mm ^2 .
• Træk gængse pluskabler til batteriet, og tilslut dem via en sikkerhedsholder.
• Anvend kabelgennemføringer ved huller med skarpe kanter.
• Monter minuskabler på et godt stelpunkt, f.eks. karrosseribolt eller karrosseriplade (ikke på batteriets minuspol).
• Fritlæg stelpunktets kontaktflade ned til det blanke metal, og smør med grafitfedt.

Integrerede sikringer (Fuse)

De integrerede sikringer i forstærkeren (Fuse) beskytter sluttrinnet og hele det elektriske system i tilfælde af fejl. Ved brug af en reservesikring må sikringer aldrig kortsluttes eller udskiftes med sikringer med en højere strømstyrke.

Tilslutning af spændingsforsyningen ....Fig. 2 Tilslutning til bilradioen med phono-udgang ....Fig. 3 Højttalertilslutninger ....Fig. 4/5/6

Forbind forstærkerens remote-tilslutning med aktiverbar +12 V spændingskilde.

På denne måde kan forstærkeren slås til og fra via radiosystemets tænd-/sluk-knap.

Niveauregulering

Med niveaureguleringen kan sluttrinnets indgangsfølsomhed tilpasses til udgangsspændingen for bilradioens forforstærkerudgang.

Indstillingsområdet går fra 0,1 V til 8 V.

Ved tilslutning af en bilradio af et andet mærke skal indgangsfølsomheden tilpasses i henhold til oplysningerne fra producenten.

Andre vigtige oplysninger:

Når du drejer reguleringen med uret, forøges forstærkerens indgangsfølsomhed og dermed også lydstyrken. Der er dog ikke tale om en lydstyrkeregulering; i endepositionen er det ikke muligt at opnå en højere forstærkereffekt, heller ikke selv om det i første omgang lyder sådan. Systemet øger blot lydstyrken hurtigere, når radioens lydstyrkeregulering betjenes.

Højttalertilslutninger

(Hvis forstærkeren skal brokobles, skal du fortsætte med afsnittet "Brokoblede højttalertilslutninger").

Som ved enhver audiokomponent er det essentielt, at polerne mellem forstærker og højttalere forbindes korrekt, for at opnå en god baseffekt. Derfor skal du sørge for, at den positive (+) tilslutning på forstærkeren forbindes med den positive tilslutning (+) på højttaleren; det samme gælder for de negative (-) tilslutninger. Desuden skal den venstre forstærkerkanal forbindes med den venstre højttaler og den højre forstærkerkanal med den højre højttaler.

Brokoblede højttalertilslutninger

GTA-forstærkeren kan også brokobles, hvis der ønskes en monokonfiguration. På denne måde kan forstærkeren anvendes til én eller flere subwoofere eller mellemtonehøjttalere. I denne konfiguration samler forstærkeren den højre og venstre kanal til en enkeltkanaludgang (monoudgang).

Bemærk:

Forstærkeren kan kun samle den højre og venstre signalinformation, hvis både den højre og den venstre RCA-tilslutning er foretaget.

Vigtigt:

Ved brokobling skal forstærkerbelastningen udgøre min. 4 ohm. En lavere belastning medfører overophedning eller frakobling af forstærkeren og kan forårsage permanente skader.

Indstil typen af og området for frekvensovergange

På GTA 270 SF er det muligt at indstille typen af frekvensovergange (dvs. "Low-Pass" eller "Hi-Pass") og den ønskede startfrekvens. Hvis der eksempelvis skal tilsluttes et subwooferpar, er de viste "Low-Pass"-indstillinger nødvendige (fig. 3). Startfrekvensen afhænger af højttalernes frekvensområde (se anbefalet frekvensområde for højttalerne).

"High-Pass"

Ved indstilling af 80 Hz har forstærkeren et frekvensområde fra 80 Hz til 30.000 Hz.

"Low- Pass"-frekvensregulering

Denne regulering er aktiv, når kontakten befinder sig i positionen "Low-Pass" og gør det muligt at indstille den ønskede startfrekvens.

Eksempel:

Ved indstilling af 150 Hz har forstærkeren et frekvensområde fra 10 Hz til 150 Hz.

Bass Boost

Ved hjælp af Bass Boost-reguleringen er det muligt at indstille forstærkerens baseffekt.

Indstillingsområdet går fra 0 dB til +12 dB.

Driftsvisning (POWER / PROTECTION)

Grønt lys:

Sluttrinnet er frakoblet elektronisk, da der foreligger en fejl.

Vi anbefaler, at du anvender de returnerings- og indsamlingsmuligheder, som findes for bortskaffelse af produktet.

Ret til ændringer forbeholdes
