BRUGSANVISNING 31-224 Biltema

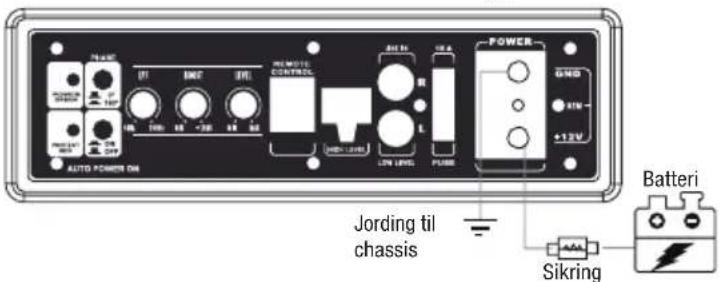

GND – jording. Koble en jordingskabel fra GND på subwooferen til nærmeste punkt på bilens chassis.

Monter en sikring i sikringsholderen ved bilbatteriet.

Koble bilens minuskabel til batteriet igjen.

AUTO POWER DN JORDING til chassis POWER Sikring Batteri

Subwooferen slås ikke på

• Kontroller at det kommer strøm til enheten.
• Kontroller alle sikringer.
• Kontroller jordingen.
• Kontroller REM-tilkoblingen på
• Kontroller at Protection LED ikke lyser.

For at undgå kortslutning i det elektriske system, der kan beskadige produktet og/eller køretøjet, skal der træffes følgende forholdsregler. Afmonter batterikablet fra bilbatteriets minuspol (-), før du påbegynder installationen/tilslutningen. Tilslutningen bør foretages af en person, der har basisviden om bilelektronik. Kontroller at køretøjets elektronik fungerer som den skal, både før og efter monteringen/tilkoblingen.

TEKNISKE DATA

Udgangseffekt, maks.: .....550 W

Udgangseffekt (RMS): .....150 W

THD: ....<0,4%

Indgangsfølsomhed, lavniveau:.1,0–9,0 V

Indgangsfølsomhed, højniveau: 0,1–6,0 V

Lavpasfi Iter: 50–150 Hz

Bass Boost: 0-18 dB

Højtalerenhed:....8"

Impedans: 2

Mål: 360 x 250 x 78 mm

Vægt: 5,3 kg

SIKKERHEDSFORSKRIFTER

1. Læs altid brugsanvisningen inden brug.
2. Produktet må kun bruges i overensstemmelse med anvisningerne i brugsanvisningen.
3. Produktet må ikke ændres eller ombygges.
4. Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.

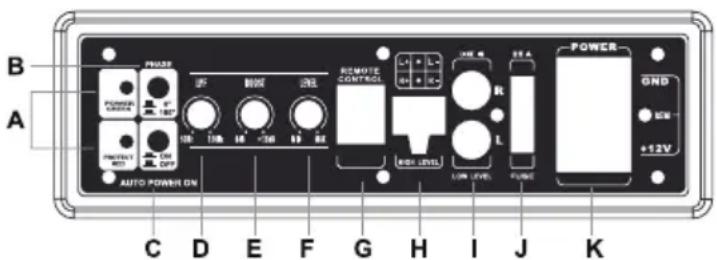

KNAPPER, TILSLUTNINGER OG FUNKTIONER

B A PHASE POWER ORANGE PROTECT INTU AUTO POWER ON C D E F G H I J K OFF OFF OFF ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON IN L R L LED UNTL LOW LEVEL FUBE POWER GND KM +12V

A Power – Lyser grønt ved normal brug. Protect – Lyser rødt, hvis en beskyttelsesfunktion er aktiveret
B Fasestyring – kompenserer for tidsforskydning i lydsystemet. Kan forekomme f. eks. hvis subwooferen er monteret langt tilbage i bilen.

C Ved tilslutning til højniveauindgang. Når knappen er i position ON, aktiveres subwooferen automatisk, når den modtager et signal. Subwooferen slukkes, når der ikke er noget signal. OFF betyder, at den tændes og slukkes manuelt. OBS: Remote-udgangen på bilradioen skal sluttes til subwooferens Remote-indgang.
D LPF (lavpasfi Iter) – Subwooferen gengiver lyd under den angivne værdi, 50 – 150 Hz.

OBS: Tolerancen er ± 20%. Den anbefalede værdi er 80-100 Hz.

E BOOST – ∅ger lydstyrken i basfrekvenserne, 0–18 dB.
F LEVEL – Bruges til at indstille effekten. Den anbefalede grundindstilling er 50% (midterste). Juster i små trin (10%) med eller mod uret for at formindske/øge til at få det ønskede niveau.
G REMOTE – tilslutning af den medfølgende niveau-kontrol.
H Højniveauindgang – bruges, hvis bilradioen ikke har en lavniveauudgang.

I Lavniveauindgang – anbefalet tilslutning.

J Sikring, 25 A

K Spændingsforsyning. GND – Stelforbindelse. REM – fjernbetjening fra bilradioen, +12V.

MONTERING

• Afmonter kablet fra bilens minuspol, før du installerer subwooferen.
• Vælg et passende sted at montere subwooferen. Sørg for, at der kan cirkulere luft omkring produktet.
• Kontroller, at intet i bilen, elektriske ledninger, brændstofrørledninger osv., kan blive beskadiget, når der bores huller til montering.
• Monter subwooferen solidt, så den ikke kan bevæge sig og blive beskadiget eller forårsage skader, for eksempel i tilfælde af en pludselig opbremsning.

• Sørg for, at ledningerne monteres således, at de ikke er ubeskyttede, berører skarpe kanter eller kommer i klemme.

• Skru de tre medfølgende monteringsbeslag på subwooferen.

• Bor huller til de tre monteringsbeslag på det valgte monteringssted.
• Skru beslagene fast med de medfølgende skruer.

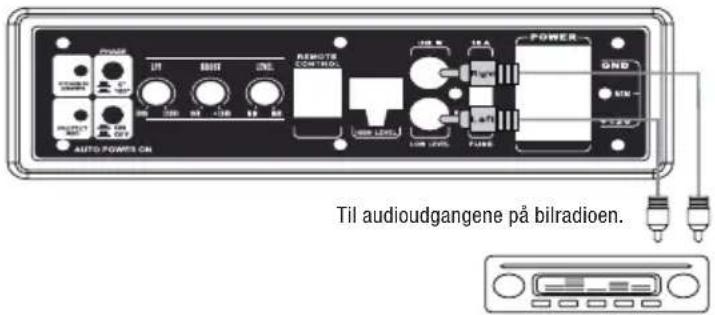

TILSLUTNING VIA LAVNIVEAUINDGANGEN

Tilslut et RCA-kabel, der er tilstrækkeligt langt og af god kvalitet, mellem RCA-indgangen på subwooferen og RCA-udgangen på bilradioen.

OBS: Brug enten høj- eller lavniveautilslutningen – ALDRIG begge på samme tid.

AUTO POWTS ON PULSE UT BHD DNC REMOTE CONTROL 100 % 10A POWER GND MN MENA Til audioudgangene på bilradioen.

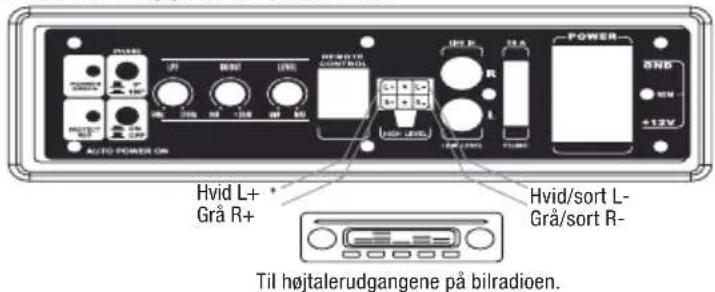

TILSLUTNING VIA H∅JNIVEAUINDGANG

Bruges, hvis bilradioen ikke har lavniveauudgang.

Tilslut højtalerkablerne fra bilradioen til subwooferen som vist i fi guren nedenfor.

OBS: Brug enten høj- eller lavniveautilslutningen – ALDRIG begge på samme tid.

AUTO POWER ON Hvid L+ Grå R+ Hvid/sort L- Grå/sort R- Til højtalerudgangene på bilradioen. POWER 8ND +12V

TILSLUTNING AF EKSTERN NIVEAUKONTROL

Monter niveaukontrollen på et sikkert og let tilgængeligt sted, så det ikke påvirker færdselssikkerheden negativt.

Til højtalerudgangene på bilradio eller signalprocessor.

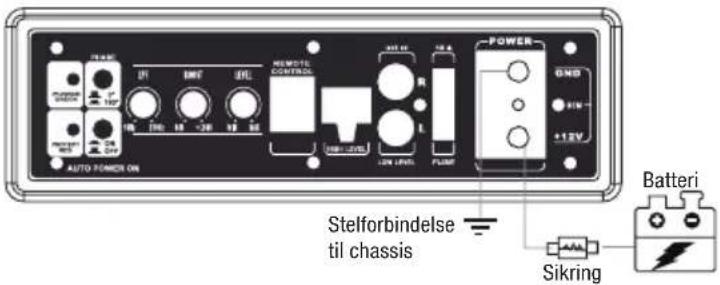

TILSLUTNING AF SPÆNDINGSFORSYNINGEN

GND – Stel. Tilslut en stelledning fra GND på subwooferen til det nærmeste punkt på bilens chassis. Ledningen skal være så kort som muligt, maks. 100 cm lang, og ledningstværsnittet skal være mindst 8 mm². Skrab malingen af, og brug en tandskive for at sikre god kontakt. Beskyt forbindelsen med fedt eller maling. Hvis stelforbindelsen ikke er effektiv, kan der høres en hvinende lyd fra højtaleren.

REM – Tilslut en ledning fra REM på subwooferen til REM-udgangen på bilradioen. Brug en ledning med et tværsnit på mindst 1,3 mm2. Forstærkeren tændes så automatisk, när bilradioen tændes.

+12 V – Tilslut en ledning med et tværsnitsareal på 1,3 mm² til +12 V på subwooferen. Træk ledningen til bilens batteri, og monter en tom sikringsholder her.

OBS Afstanden mellem sikringsholderen og batteriet bør ikke være større end 30 cm.

Skru ned for lydstyrken på bilradioen til 0. Skru ned for niveaukontrollen på subwooferen til min.

Sæt en sikring i sikringsholderen ved bilens batteri. Tilslut bilens minuskabel til batteriet igen.

AUTO POWER ON STELFORBINDELSE til chassis POWER Sikring Batteri

OBS: I denne installation er omskifteren Auto Turn On i stilling ON.

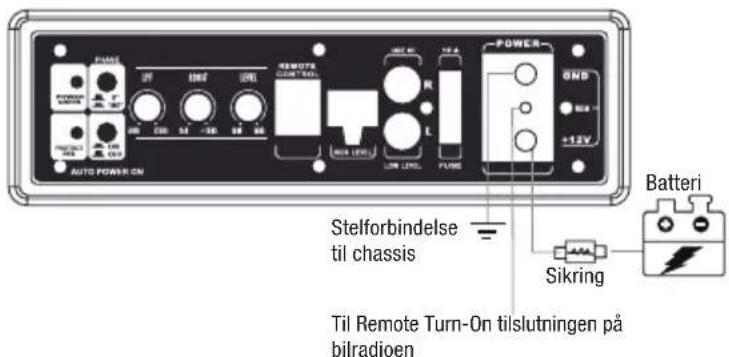

AUTO POWER ON STELFORBINDELSE til chassis Power SING +12V Batteri Sikring Til Remote Turn-On tilslutningen på bilradioen

OBS: I denne installation er omskifteren Auto Turn On i stilling OFF.

INDSTILLING AF INDGANGSSIGNAL

For at subwooferen skal kunne bruges til bilradio med forskellige signalniveauer, kan indgangssignalet indstilles.

1. Tænd bilradioen og subwooferen.
2. Indstil bas/diskantindstilling til 0.
3. Afspil musik, og hæv lydstyrken på bilradioen til ca. 34 af maks. lydstyrke.
4. Skru op for niveaukontrollen på subwooferen, indtil lydniveauet er tilpas.
   OBS: niveaukontrollen er ikke det samme som en lydstyrkeregulering. Den bruges til at justere indgangssignalet fra bilradioen til subwooferen.
5. Juster lavpasfi ltret (LPF), Bass Boost (BOOST) og fasestyringen efter ønske.

FEJLFINDING

Subwooferen tænder ikke

• Kontroller, at der kommer spænding til enheden.
• Kontroller alle sikringer.
• Kontroller stelforbindelsen
• Kontroller REM-tilslutningen på
• Kontroller, at Protection-LED'en ikke lyser.

Protection-LED'en lyser ved opstart.

• Kontroller for evt. kortslutning på højtalerkablerne.
• Afmonter højtalerkablerne, og nulstil forstærkeren. Hvis Protection-LED'en stadig lyser, er der fejl i forstærkeren.

Intet udgangssignal

• Kontroller alle sikringer.
• Kontroller stelforbindelsen.
• Kontroller REM-tilslutningen på
• Kontroller at RCA-kablerne er tilsluttet til de korrekte indgange.
• Kontroller højtalerledningerne.

Lavt udgangssignal

• Nulstil niveaukontrollen.
• Kontroller indstillingen af frekvensfi ltret.

Motorforstyrrelser i højtalerne

• Kontroller, at RCA-kablerne er af god kvalitet og er hele.
• Kontroller, at RCA-kablerne mellem bilradio og effektforstærker ikke er trukket langs med spændingførende ledninger.
• Kontroller, at stelforbindelsen er udført korrekt.

Forvrænget lyd

• Kontroller, at indgangsniveau-kontrollen er indstillet, så den svarer til niveauet for signalet på hovedenheden.
• Forsøg altid at indstille indgangsniveauet så lavt som muligt.
• Kontroller, at alle fi Iter-frekvenser er indstillet korrekt.
• Kontroller højtalerledningerne.
• Forstærkeren bliver meget varm

Kontroller impedansværdien.

- Sørg for tilstrækkelig luftcirkulation omkring forstærkeren.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
