BRUGSANVISNING 31-220 Biltema

1. Koble jordingskabelen fra bilen til GND-kontakten på forsterkeren.
2. Koble forsterkerens fjernkontakt (RM) til kildens fjernaktivering med en kabel med minst 0,8 mm² tverrsnitt.

Koble forsterkerens fjernkontakt (RM) til kildens fjernaktivering med en kabel med minst 0,8 mm² tverrsnitt.

BYTTE SIKRING

Trekk ut sikringen.

Bytt til ekstrasikringen som medfølger, eller en sikring som tilsvarer den ødelagte sikringen.

1. Forsterkeren slås ikke på, og rød lampe lyser. Høyttalerne er ikke kortsluttet. Kontroller at:

Denne forstærker har én kanal og er beregnet til montering i køretøjer med et 12 V batteri.

TEKNISKE DATA

Udgangseffekt ved 1 Ω RMS ...1 x 1200 W

Udgangseffekt ved 2 Ω RMS ...1 x 800 W

Udgangseffekt ved 4 Ω RMS

Brokoblet....1 x 500 W

Forvrængning (THD) ....≤ 0,1 %

Lavpasovergangsfrekvens .....15–400 Hz

Frekvensområde .....10 Hz-400 Hz

Signal/støjforhold . . . . . . . . . ≥ 80 dB

Stereoseparation ....> 50 dB

Indgangsfølsomhed .....0,1–6 V

Sikring .....35 A x 4

Mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 320 x 190 x 51 mm

Vægt 3,0 kg

SIKKERHEDSFORSKRIFTER

1. Læs altid manualen inden brug.
2. Produktet må kun bruges i overensstemmelse med anvisningerne i manualen.
3. Produktet må ikke ændres eller ombygges.
4. Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.

KNAPPER, TILSLUTNINGER OG FUNKTIONER

1. INPUT/OUTPUT

Tilslutning af bilradio og ekstra forstærker med RCA-kabel.

2. GAIN, indgangsniveaustyring

Bruges til at justere effekten. Den anbefalede grundindstilling er 50% (midterste). Juster i små trin (10%) med eller mod uret for at formindske/øge til at få det ønskede niveau.

3. SUB SONIC

Indstil Off til 25 Hz. Når funktionen aktiveres, indebærer det, at frekvenser under 25 Hz ikke gengives.

4. PHASE

Indstilling af faseskift 0/180 °.

5. LPF lavpasfi Iter

Bruges til bas. Indstil lavpasfrekvensen mellem 15 Hz og 400 Hz. Gengiver lyd, der ligger under den angivne værdi. Den anbefalede værdi er 80-100 Hz.

6. BASS BOOST

Indstil overgangsfi ltret til FULL eller LPF. BASS BOOST kan indstilles mellem 0 dB og 18 dB, afhængigt af, hvor meget bas der ønskes. 18 dB giver mest bas og position 0 dB giver normal bas.

7. REMOTE CONTROL

Juster lavpasfi ltret ved hjælp af den medfølgende fjernbetjening.

8. PRT PWR

Lysdioden lyser grønt i normalfunktion og lyser rødt, hvis der er opstået en fejl, og forstærkeren er i beskyttet funktion. Effektforstærkeren har en indbygget sikringskreds for at beskytte transistorer og højtalere.

9. SPEAKER CONNECTIONS

Tilslutning af højtaler eller subwoofer. Læg mærke til polariteten på højtalerne.

10. Sikring

4 × 35 A

11. Spændingsforsyning

Tilslutning af +12 V DC fra batteriet, stel til bilens chassis og fjernstyringsledningen.

MONTERING

• Placer effektforstærkeren på det ønskede sted og afmærk de fi re skruehuller.
• Bor huller med et 4 mm bor. Sørg for, at der ikke er ledninger etc. bag hullerne, som skal bores.
• Monter effektforstærkeren med de medfølgende skruer.

OBS!

For at undgå forstyrrelser bør effektforstærkeren ikke placeres for tæt på bilradioen eller antennen. De medfølgende skruer er 25 mm lange – sørg for, at monteringspladen er tykkere.

TILSLUTNING AF H∅JTALERE

• Anvend højtalere med 2-8 Ω impedans.
• Sørg for at polariteten er korrekt.
• Hver kanal i forstærkeren er beregnet til en belastning på 4 Ω. Den anbefalede mindste belastning er 3 Ω til brug på subwoofere og 4 Ω til højttalere beregnet til hele frekvensområdet. Lavere belastninger kan forårsage overophedning, og at den indbyggede termosikring slår fra.

Tilslutning af én højtaler

1-8 ohm

Tilslutning af to højtalere

TILSLUTNING TIL BILRADIO

Anvend RCA-kabel.

Brokobling af to forstærkere

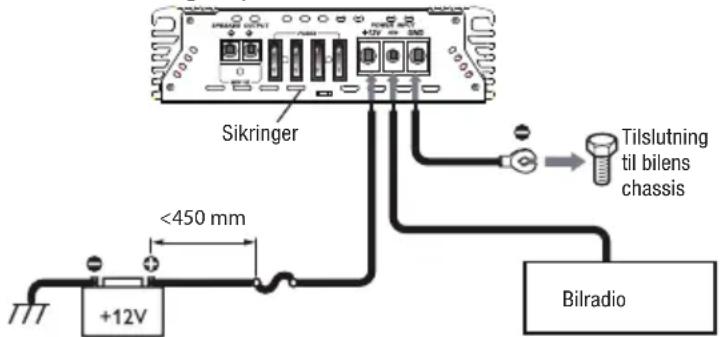

SPÆNDINGSTILSLUTNING

1. Tilslut stelledningen fra bilen til GND-udgangen på forstærkeren

2. Forbind effektforstærkerens fjernstyringsstik (REM) til spændingsenhedens fjerntænding med en ledning med mindst 0,8 mm ^2 ledningstværsnit.
   Denne forbindelse gør det muligt at tænde og slukke forstærkeren via bilradioen.

3. Tilslut spændingstilførslen fra bilens batteri til +12 V-tilslutningen på forstærkeren.

Bilbatteri

STELFORBINDELSE

Slut effektforstærkerens stelstik (GND) til et godt stelpunkt punkt på bilens chassis, så tæt ved effektforstærkeren som muligt. I tabellen nedenfor angives det mindst tilladte ledningstværsnit. Skrab malingen væk, og lås tilslutningsskruen med en forlandet låseskive.

ELTILSLUTNING

Sæt ledningen direkte til pluspolen på bilens batteri, og monter en passende sikringsholder inden for 30 cm fra batteripolen. Sæt ikke sikringen i endnu. Træk ledningen til effektforstærkeren, og slut den til plustilslutningen (BATT+). Isæt passende gennemføringer, hvis du trækker ledningen gennem metalvægge. Hvis spændingsledningen er trukket forkert og utilstrække-ligt sikret, kan der opstå brand i bilen. Sæt sikringen i holderen ved batteriet, når du har installeret ledningen mellem pluspolen og effektforstærkeren.

FJERNTILSLUTNING

Forbind effektforstærkerens fjernstyringsstik (REM) til spændingsenhedens fjerntænding med en ledning med mindst 0,8 mm ^2 ledningstværsnit.

UDSKIFTNING AF SIKRING

Fjern sikringen.

Udskift med den medfølgende ekstrasikring eller en sikring, som svarer til mærkningen på den ødelagte sikring.

Hvis sikringen springer lige efter udskiftning – kontakt serviceteknikker for reparation.

FEJLFINDING

1. Statuslampen på effektforstærkeren lyser ikke, bilradioen er tændt. Kontroller, at:

A styreledningen fra kilden til effektforstærkeren har den rigtige spænding.
B tilslutningerne til effektforstærker, klemrækker og batteri er korrekt udført.
C stelforbindelsen (GND) mellem effektforstærkeren og chassis er korrekt udført.
D sikringen ved batteriets pluspol er hel.
E sikringen i effektforstærkeren er hel.
F spændingen ved batteriet og ved effektforstærkeren er korrekt

1. Statuslampen lyser rødt. Kontroller, at:

A kablerne fra højtalerne til effektforstærkeren er korrekt tilsluttet.
B RCA-kablerne mellem effektforstærker og bilradio er korrekt tilsluttet.
C volumen på effektforstærkeren er korrekt indstillet

1. Motorforstyrrelser i højtalerne

Sluk for bilradioen, fjern RCA-kablerne fra effektforstærkeren.

Kontroller, at:

A RCA-kablerne er af en god kvalitet og er uden brud på skærmen
B RCA-kablerne mellem bilradio og effektforstærker ikke er trukket langs med spændingførende ledninger.

1. Forvrænget lyd i musik, hvor forvrængningen ikke er bevidst. Kontroller, at:

A udgangssignalet fra bilradioen til effektforstærkeren ikke er forvrænget
B udgangsfølsomheden på bilradioen er korrekt indstillet

1. Effektforstærkeren slukkes, rød lampe lyser, effektforstærkeren er slukket pga. overophedning. Kontroller, at:

A effektforstærkeren køles tilstrækkeligt.
B effektforstærkeren ikke er monteret, så den er dækket af måtter eller lignende.
C højtalerne har den rigtige impedans (til mono- eller stereotilslutning).

1. Effektforstærkeren starter ikke, og den røde lampe lyser, højtalerne er ikke kortsluttet.

Kontroller, at:

A højtalerbroen ikke er i stykker.
B kablerne mellem højtalere og effektforstærker ikke er kortsluttede.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
