Produktets dele

NUMMER NAVN ANTAL
1 Trykplade 1
2 Monteringsring 1
3 Afmonteringsring 1
4 Aksel 1
5	Centreringsværktøj,montering	1
6	Centreringsværktøj,afmontering	1
7 Skrue	M8 x 35 2
8 Trykskrue 8
9 Akselmøtrik 1

Anvendelse

Afmontering med værkstedspresse

• Afmonter hjulnavet fra bilen.
  • Monter de fi re trykskruer (8) i trykpladen (1).
• Placer afmonteringsringens (3) to halvdele mellem hjullejet og hjulnavet.
• Skru halvdelene sammen med de to skruer (7).

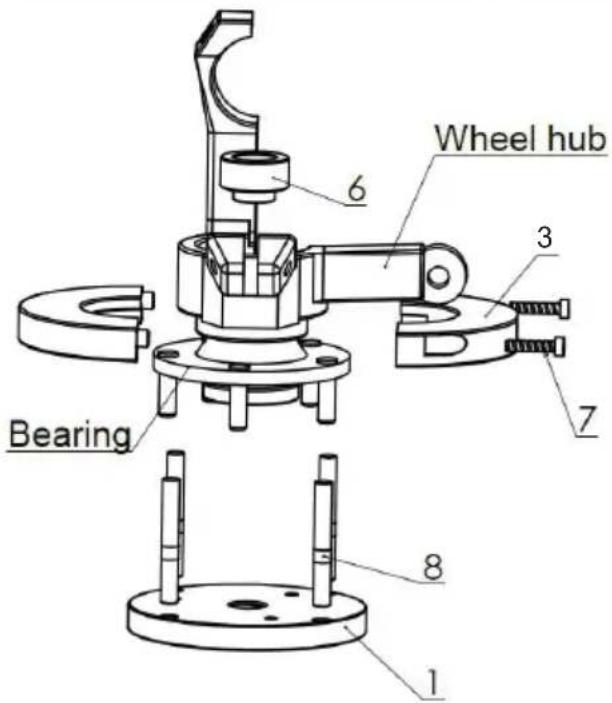

• Placer de 4 trykskruer (8), så de løber igennem de gevindskårne huller i hjulnavet og trykker mod afmonteringsringen (3). (Se nedenstående billede).

• Læg hjulnavet med de monterede værktøjsdele i værkstedspressen med trykpladen (1) nedad.

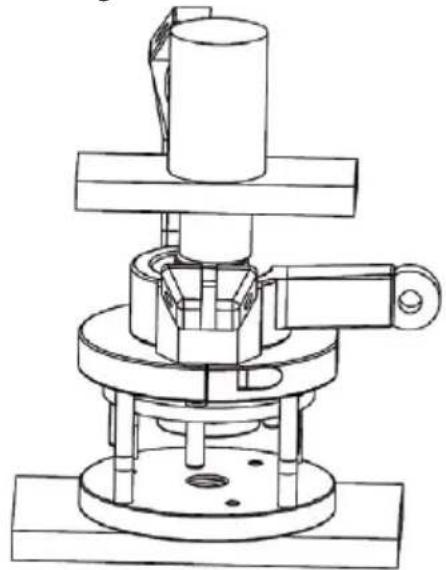

• Placer centreringsværktøjet til afmontering (6), så det trykker mod hjullejet. Placer hjulnavet, så værktøjspressen presser midt på centreringsværktøjet. Tryk mod hjullejet, til det trykkes helt ud af hjulnavet.

NB: Smør alle gevindskårne dele inden brug.

• Afmonter hjulnavet fra bilen.
- Placer afmonteringsringens to halvdele (3) mellem hjullejet og hjulnavet.
- Skru halvdelene sammen med de to skruer (7).
• Monter trykskruerne (8) på trykpladen (1).
- Anbring akslen (4) og trykpladen (1) på hjulnavet, så trykskruerne går igennem de gevindskårne huller i hjulnavet.

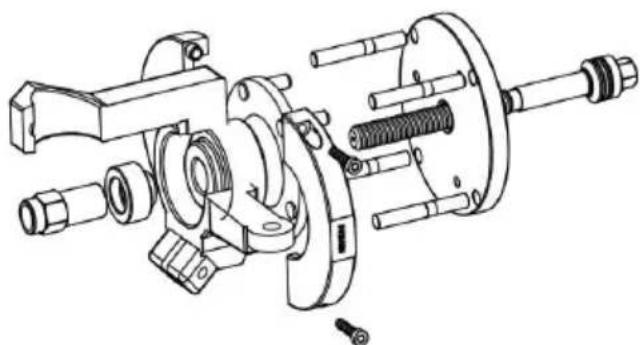

- Trykskruerne skal nu trykke mod afmonteringsringen. (Se nedenstående billede).

• Før centreringsværktøjet (6) langs med akslen, og sæt det mod hjullejet.
• Skru akselmøtrikken (9) på akslen.

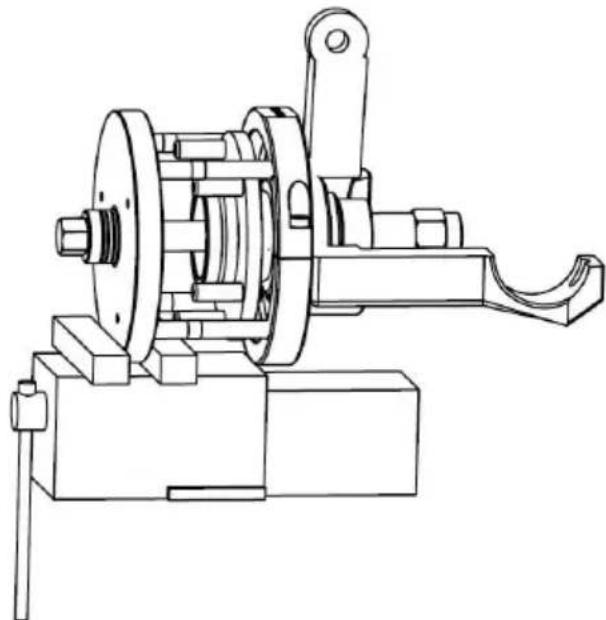

• Spænd hjulnavet fast i en skruestik, og skru møtrikken på med en fastnøgle, til hjullejet løsnes helt. (Se nedenstående billede).

Montering med værkstedspresse

• Placer monteringsringens to halvdele (2) mellem hjullejet og hjulnavet.
• Skru halvdelene sammen med de to skruer (7).
  • Monter trykskruerne (8) på trykpladen (1).
• Læg trykpladen (1) i værkstedspressen.

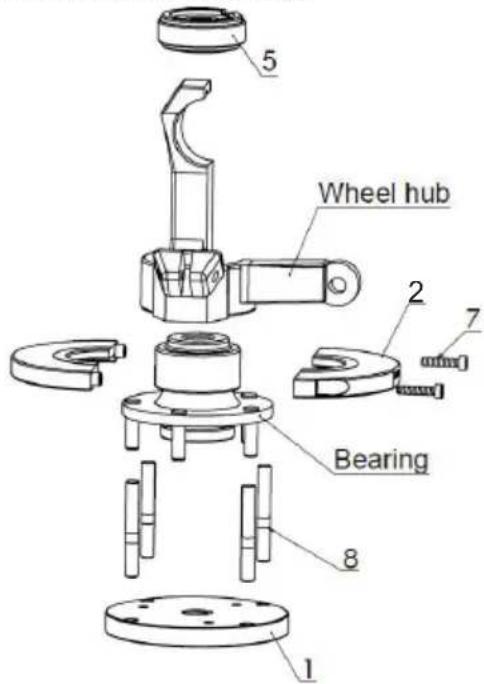

• Læg hjulnavet oven på trykpladen (Se nedenstående billede).

• Anbring hjullejet på sin plads, og læg centreringsværktøjet an til montering (5).
• I nogle tilfælde skal centreringsværktøjet (6) også anvendes som ekstra afstand.
• Sørg for, at alle dele befi nder sig på korrekt plads, inden du begynder at bruge pressen.
• Anvend derefter et let tryk, og og efterfølgende trykket langsomt, til hjullejet er på plads.

Montering med aksel

• Placer monteringsringens to halvdele (2) mellem hjullejet og hjulnavet.
• Skru halvdelene sammen med de to skruer (7).
• Monter trykskruerne (8) på trykpladen (1).

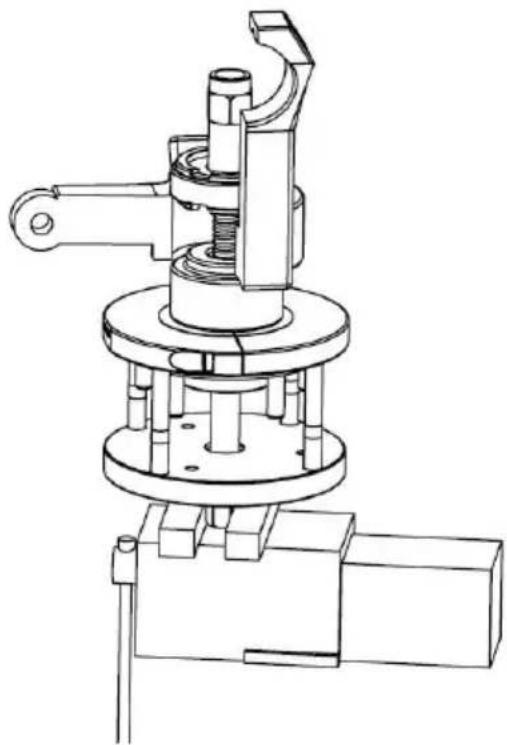

• Læg trykpladen (1) med hjulnavet på skru-estykket (Se nedenstående billede).

• Før akslen (4) igennem hjulnavet.
- Før hjullejet ned langs akslen og på plads.
- Før centreringsværktøjet til montering (5) langs akslen.
- I nogle tilfælde skal centreringsværktøjet (6) også anvendes som ekstra afstand.
- Skru akselmøtrikken (9) på akslen.
- Tryk lejet på plads ved at skrue møtrikken på med en fastnøgle.
