KÄYTTÖOHJE 19-1624 Biltema
Kaikkien työkalun käyttäjien on luettava tämä käyttöohje ja ymmärrettävä sen sisältö ennen käyttämistä.
Tämän käyttöohjeen sisältämiä tärkeitä tietoja tarvitaan, jotta tuotetta voidaan käyttää tur- vallisesti ja helposti.
On tärkeää noudattaa kaikkia käyttöohjeessa annettavia neuvoja ja ohjeita, jotta vältetään vahingoittuminen ja tarpeettomat vaarat.
Säilytä käyttöohje aina tuotteen lähellä, jotta kaikki sen käyttäjät voivat tarvittaessa lukea käyttöohjeen.
Tämä tuote on tarkoitettu käytettäväksi vain tietynlaisissa olosuhteissa. Tuotteeseen ei saa tehdä muutoksia. Sitä saa käyttää vain sen käyttötarkoituksiin.
Valmistaja ei vastaa vahingoista, jotka aiheutuvat virheellisestä käytöstä tai käyttöohjeen laiminlyönnistä.
Kaikkia sovellettavia sääntöjä ja lakeja on noudatettava, kun tuotetta käytetään.
Varmista, että tuote on puhdas.
Tuotetta käytettäessä lähellä on oltava turvallisuusvarusteita. Ne on tarkistettava säännöllisin väliajoin.
Tuotteen osat

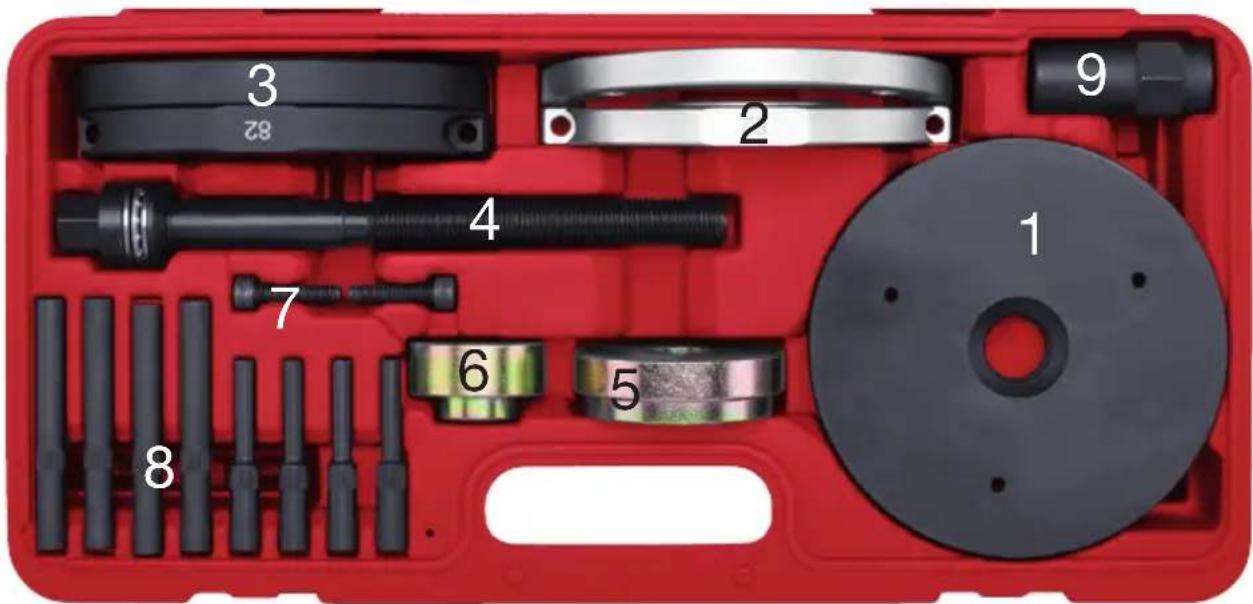

| NUMERO NIMI MÄÄRÄ | ||
| 1 Painelevy 1 | ||
| 2 Asennusrengas 1 | ||
| 3 Irrotusrengas 1 | ||
| 4 Akseli 1 | ||
| 5 Keskitystyökalu, kiin-nittäminen | 1 | |
| 6 Keskitystyökalu, irrot-taminen | 1 | |
| 7 Ruuvi M8 x 35 2 | ||
| 8 Painoruuvi 8 | ||
| 9 Akselin mutteri 1 | ||
Käyttäminen
Irrottaminen korjaamopuristimen avulla
- Irrota pyörän keskiö autosta.
- Asenna neljä paineruuvia (8) painelevyyn (1).
- Aseta irrotusrenkaan (3) kaksi puolikasta pyörän laakerin ja keskiön väliin.
- Ruuvaa puolikkaat yhteen kahden ruuvin (7) avulla.
- Aseta 4 paineruuvia (8) siten, että ne menevät pyörän keskiön kierteisten aukkojen läpi ja painavat irrotusrengasta (3). Lisätietoja on alla näkyvässä kuvassa.
[Wheel hub = Pyörän keskiö Bearing = Pyörän laakeri]
- Aseta pyörän keskiö ja asennetut työkalun osat korjaamopuristimeen painelevy (1) alaspäin.
- Aseta irrottamiseen tarkoitettu keskittä-mistyökalu (6) siten, että se painautuu pyörän laakeria vasten. Aseta pyörän keskiö siten, että korjaamopuristin painaa keskitystyökalun keskiosaa.
- Purista pyörän laakeria, kunnes se on irronnut pyörän keskiöstä kokonaan.
HUOMIO: Voitele kaikki kierteiset osat ennen niiden käyttämistä.
- Irrota pyörän keskiö autosta.
- Aseta irrotusrenkaan (3) kaksi puolikasta pyörän laakerin ja keskiön väliin.
- Ruuvaa puolikkaat yhteen kahden ruuvin (7) avulla.
- Asenna paineruuvit (8) painelevyyn (1).
- Aseta akseli (4) ja painelevy (1) pyörän keskiöön siten, että paineruuvit menevät pyörän keskiön kierteisten aukkojen läpi.
- Paineruuvien on nyt painettava irrotusrengasta. Lisätietoja on seuraavassa kuvassa.
- Vie keskittämistyökalu (6) akselia pitkin ja aseta se pyörän laakeria vasten.
- Kierrä akselin mutteri (9) akseliin.

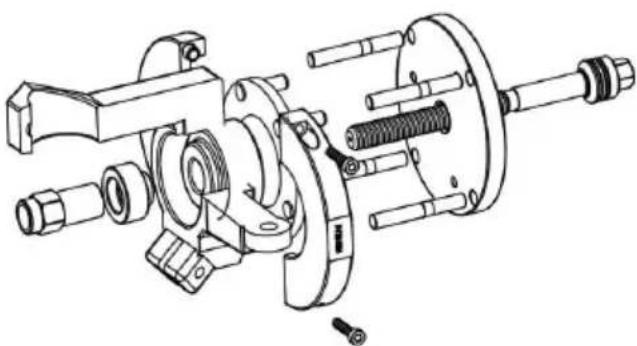

- Kiinnitä pyörän keskiö ruuvauskappaleeseen ja kierrä mutteria kiintoavaimella, kunnes pyörän laakeri on irronnut kokonaan. Lisätietoja on alla näkyvässä kuvassa.
Asentaminen korjaamopuristimen avulla
- Aseta asennusrenkaan (2) kaksi puolikasta pyörän laakerin ja keskiön väliin.
- Ruuvaa puolikkaat yhteen kahden ruuvin (7) avulla.
• Asenna paineruuvit (8) painelevvyn (1). - Aseta painelevy (1) korjaamopuristimeen.

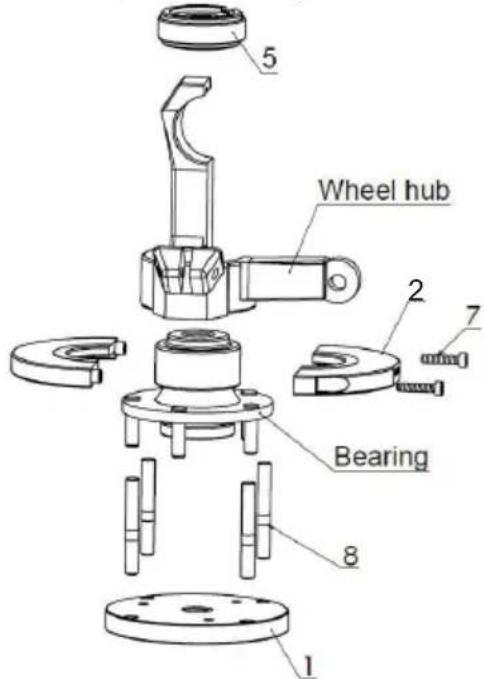

- Aseta pyörän keskiö painelevyn yläpuolelle. Lisätietoja on alla näkyvässä kuvassa.
- Aseta pyörän laakeri paikalleen. Kytke asennettaessa käytettävä keskitystyökalu (5).
- Tietyissä tapauksissa myös keskitystyökalua (6) on käytettävä lisävälikappaleena.
- Ennen puristimen käyttämisen aloittamista varmista, että kaikki osat ovat oikeissa paikoissa.
- Purista kevyesti ja lisää puristusta, kunnes pyörän laakeri on paikallaan.
Asentaminen akselin avulla
- Aseta asennusrenkaan (2) kaksi puolikasta pyörän laakerin ja keskiön väliin.
- Ruuvaa puolikkaat yhteen kahden ruuvin (7) avulla.
• Asenna paineruuvit (8) painelevvyn (1). - Aseta painelevy (1) ja pyörän keskiö ruuvauskappaleeseen. Lisätietoja on alla näkyvässä kuvassa.
- Työnnä akseli (4) pyörän keskiön läpi.
- Työnnä pyörän laakeri akselia pitkin paikalleen.
- Työnnä asentamisessa käyttettävää keskittämistyökalua (5) akselia pitkin.
- Tietyissä tapauksissa myös keskitystyökalua (6) on käytettävä lisävälikappaleena.
- Kierrä akselin mutteri (9) akseliin.
- Paina laakeri paikalleen kiertämällä mutteria kiintoavaimella.
