BRUGSANVISNING 36-8030 Biltema

Monteringsvejledning - side 71–93

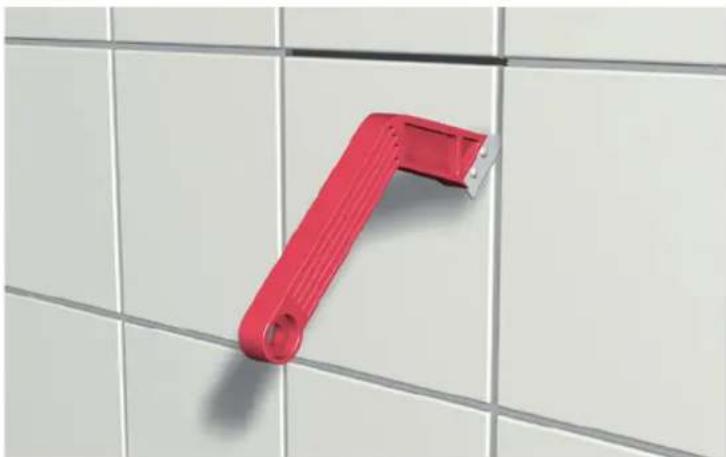

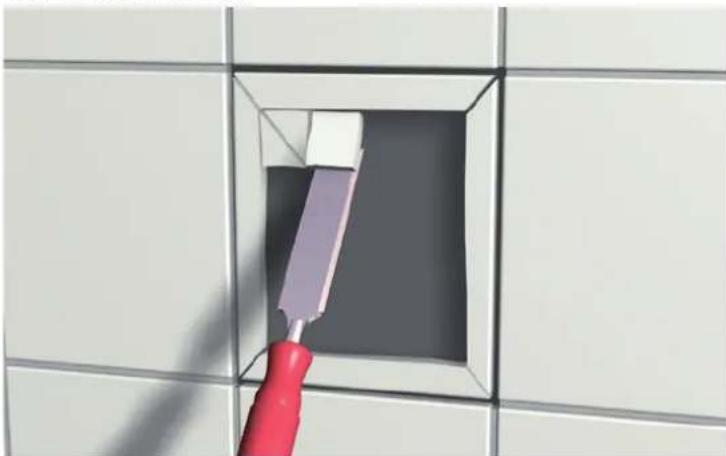

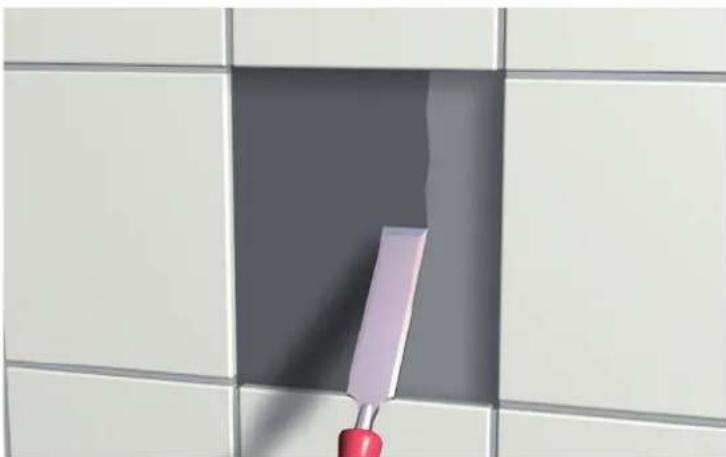

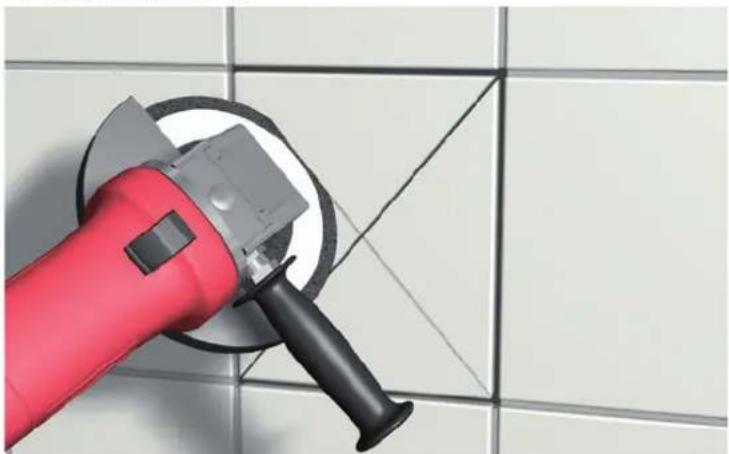

Fres eller skrap bort fugemassen rundt den skadede flisen. Du må ikke skade fuktsperren!

1. SKJÆR FLISEN


BBV – Byggkeramikrådetin märkätilamääräykset (Byggkeramikrådets branschregler för våtrum)

Forudsætninger....73

Væg....80

Gulv....83

Vådzoneovergang - vådzone 1 til vådzone 2 ..... 88

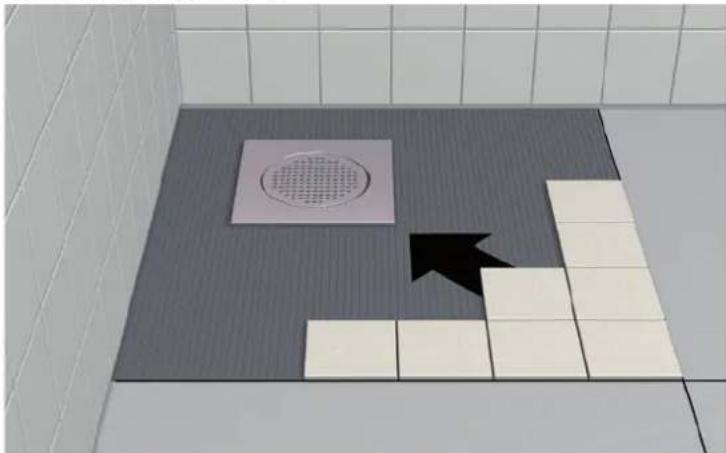

Fliseopsætning 89

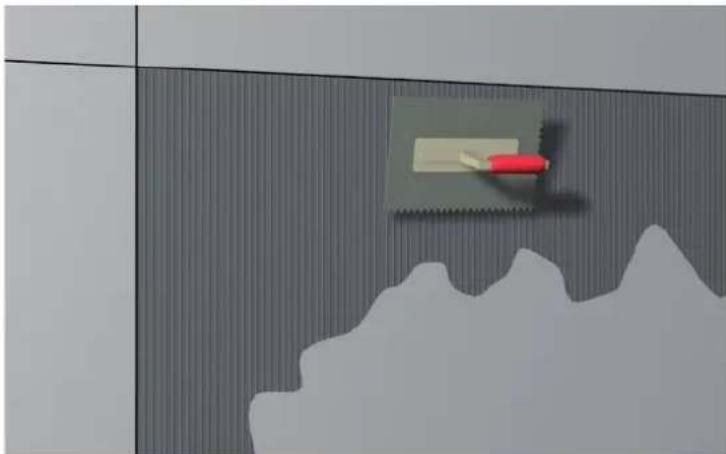

Flisebelægning 90

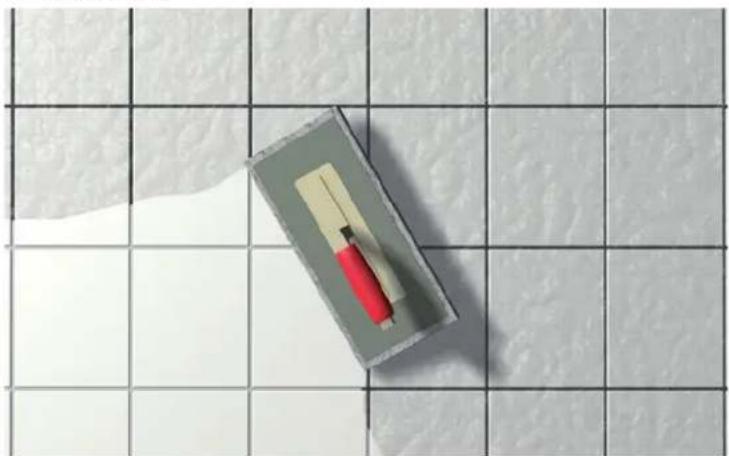

Fugning 91

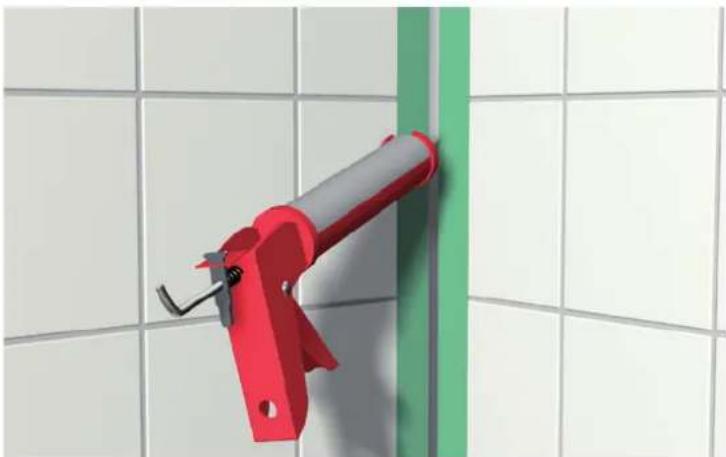

Blød fuge....91

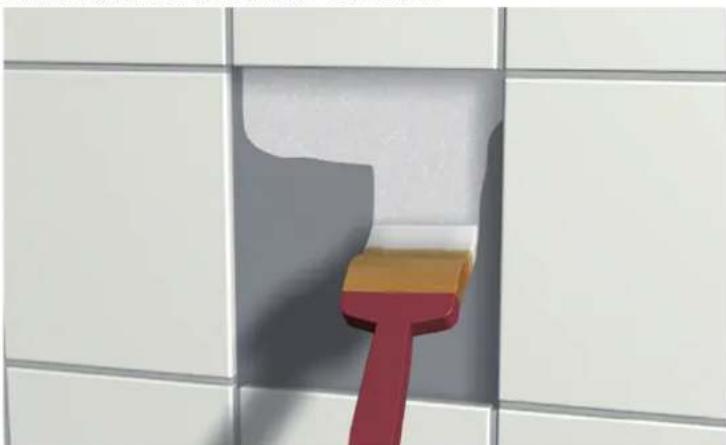

Reparation/delreparation 92

• Biltema Primer Vådrum
• Biltema Vådrumsmembran
• Biltema Vådrumsfolie
  • Biltema Tætningslim Vådrum
• Biltema Inderhjørne & Biltema Yderhjørne
• Biltema Tætningsbånd Vådrum & Biltema Samlingsstrimmel selvklæbende Vådrum
  • Biltema Rørmanchetter
• Biltema Afløbsmanchet Enkeltklæbende & Biltema Afløbsmanchet Dobbeltklæbende
  • Biltema Fliseklæber/flisefix

Alle produkter er testet sammen for at opfylde kravene i henhold til det gældende bygningsreglement og SBi Anvisning 211 Vådrum. Det er konstruktionen, der er godkendt, og den må ikke ændres i strid med godkendelsen.

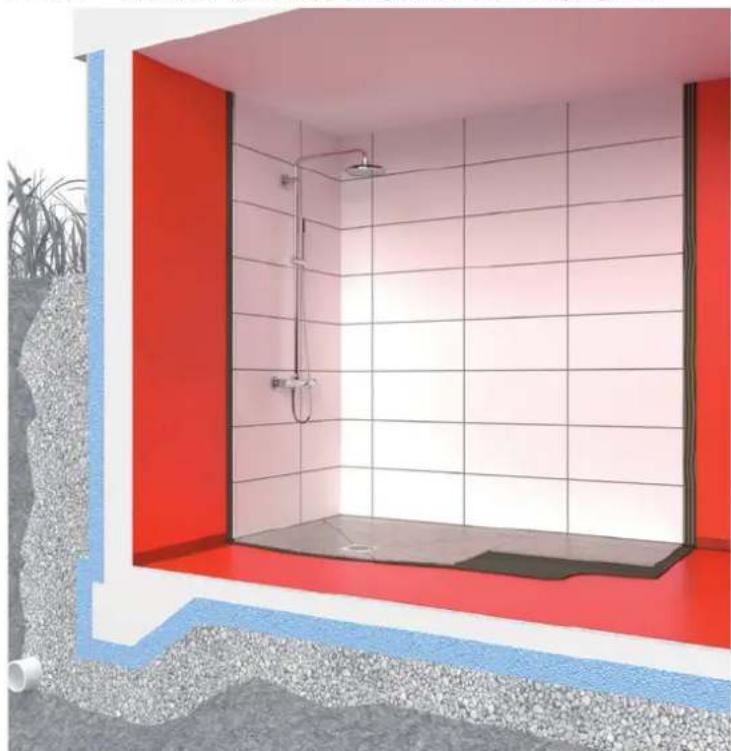

BILTEMA VÅDRUMSSYSTEM-F (FOLIESYSTEM)

Biltema Vådrumssystem-F opfylder kravene til vand- og damptæthed i henhold til reglerne for vådrum i Bygningsreglementet og SBi Anvisning 211 Vådrum. Systemet er testet i henhold til retningslinjerne i EAD og godkendt iht. Bygningsreglementet og SBi Anvisning 252 Vådrum.

Denne monteringsanvisning gælder for funktion og påføring på forskellige overflader, når fliser eller mosaik skal udgøre overflader på gulve og vægge i vådrum, så som badeværelser og bruserum i hjem eller rum med tilsvarende vandbelastning. Monteringsanvisningen kan anvendes helt eller delvist, når der bruges natursten, glas og lignende produkter som overfladelag. Både nyproduktion og renovering er omfattet af denne monteringsanvisning. Alle gulv- og vægoverflader med keramisk belægning/beklædning i et vådrum skal være udstyret med et godkendt vådrumssystem. Vådrumssystemet skal være af samme fabrikat i hele rummet.

Forudsætningen for et vellykket vådrumsarbejde er, at denne monteringsanvisning og Bygningsreglementet og SBi Anvisning 211 Vådrum følges. Det betyder, at vi som materialeleverandør tager ansvar for, at systemet fungerer, hvis arbejdet også er udført i overensstemmelse med branchereglerne og vores monteringsanvisning.

Nedenstående regler er et sammendrag af branchekravene. Alle branchekrav til underlag, materialer og deres egenskaber fremgår af Bygningsreglementet og SBi Anvisning 211 Vådrum. Branchereglerne kan downloades www.bkr.se eller bestilles fra Byggkeramikrådet.

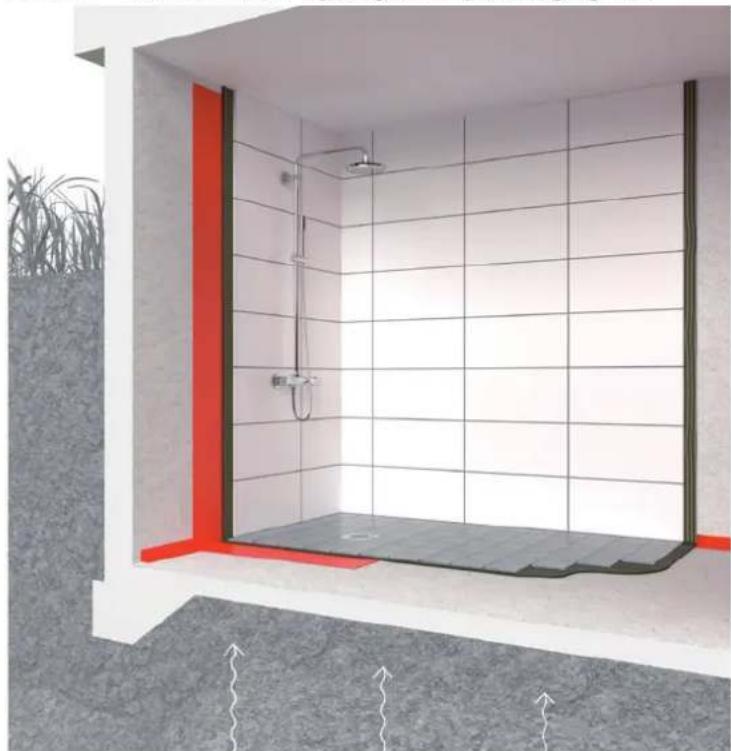

FIG. A - Kælder med opstigende jordfugtighed

Krav til vandtætning for gulve og ydervægge er undtaget, hvor der er risiko for indtrængende fugt.

FIG. B - Kælder uden opstigende jordfugtighed

I tilfælde af en isoleret og drænet kælder skal det tætnende lag udføres i henhold til branchereglerne på alle overflader i vådrummet.

BBV 21:1 VÅDZONER

Vådrummet opdeles i vådzoner med varierende krav baseret på forventet vandbelastning, se fig. C.

PLADS TIL BADEKAR ELLER BRUSEBAD = gulv i bruseområde eller under badekar samt vægge op til 2,0 m over færdigt gulv bag badekar eller bruseområde. Når badekarret eller bruseområdet på en eller flere sider er omgivet af en skærmvæg helt til loft, der skal flisebelægges, indgår forsi- den i vådzone 1 og bagsiden af skærmvæggen i vådzone 2.

Vådzone 1 = Vægge fra gulv til loft ved badekar/bruser og vægoverflader mindst en meter uden for disse samt hele gulvarealet i vådrummet.

I et område på en meter uden for området til badekar eller brusebad indgår en modstående vægoverflade, herunder skærmvæg, i vådzone 1.

Hvis en del af ydervæggen indgår i vådzone 1, skal hele væggen behandles som tilhørende vådzone 1. Årsagen til dette er, at den vigtigste fugtmekaniske drivkraft ligger i ydervæggen af vådrummet på grund af de store forskelle mellem udendørs og indendørs temperaturer, hovedsagelig i vintermånederne.

Tag hensyn til brusevæggenes dimensioner og badekarrets størrelse og placering ved vurderingen af omfanget af vådzone 1. Kunden og entreprenøren bør aftale dette.

Vådzone 2 = Andre vægflader.

OBS! Der findes særlige regler for VVS-produkter og vægnære gulvafløb, der kan rekvireres fra Byggkeramikrådets eller Säker Vattens hjemmeside.

Underlag og materialer må ikke have en temperatur på under 10 °C og må ikke indeholde byggefugtighed på over 90 % RF.

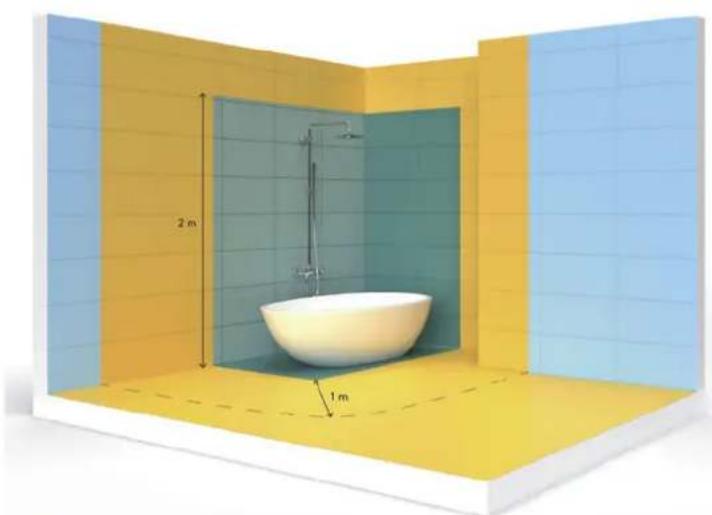

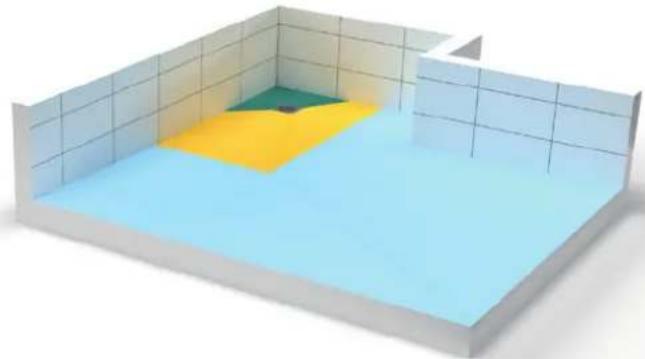

FIG. C - VÅDZONER

Valg af vådrumssystem

		Typer af tætningslag
Underlag	Zone	Folle	Plader med tætningslag	Væskebaseret
Plade-konstruktion	Vådzone 1	√	√	✗
	Vådzone 2	√	√	√
Massiv konstruktion	Vådzone 1	√	√	√
	Vådzone 2	√	√	√

Valg af vådrumssystem afhænger af underlag og vådzone.

HÆLDNINGSTOLERANCER

1. Flise

2. Biltema Fliseklæber

3. Biltema Tætlag

4. Afretningsmasse

5. Klemring

6. Afløbsflange

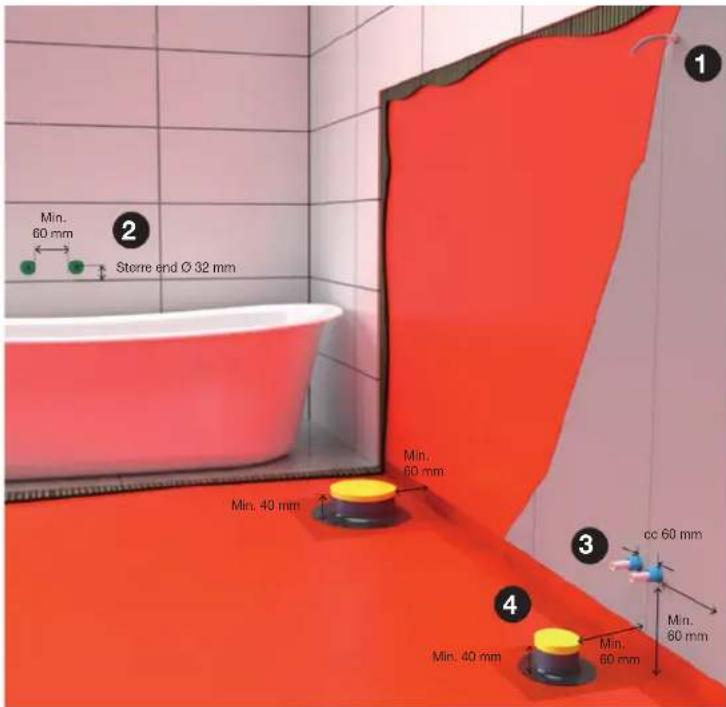

R∅RGENNEMF∅RING

Min. 60 mm Sterre end Ø 32 mm Min. 60 mm Min. 40 mm cc 60 mm Min. 80 mm Min. 40 mm Min. 60 mm 1 2 3 4

1. El i vådrum skal udføres med fikseret gennemføring med en diameter på mindst 16 mm. Gennemføring for el i område til badekar og bruser skal udføres med rørbøjning VPS eller tilsvarende og ikke med flexrør.
2. Rør til varmeanlæg eller brugsvand med en diameter over 32 mm skal have en afstand på mindst 60 mm mellem kanterne.
3. Rør med en diameter på under eller lig med 32 mm skal have en cc-afstand på mindst 60 mm, se fig. D.
4. Spildevand og rørgennemføringer i gulv.

FORSTÆRKNING

Træbjælkelag bør altid forstærkes for at tilpasse bøjningsstivheden til keramisk belægning.

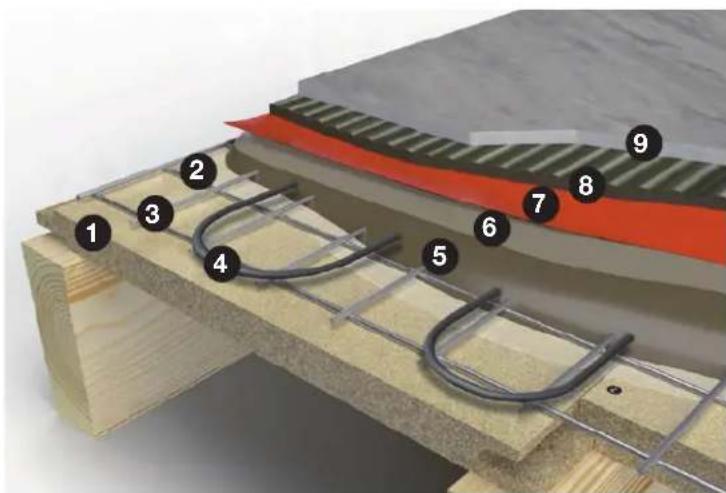

Gulvkonstruktion

1. Underlag
2. Biltema Primer
3. Armering
4. Varmekabel
5. Flydespartel

6. Biltema Primer

7. Biltema Tætlag

8. Biltema Fliseklæber
9. Keramiske fliser

TABEL - R∅RGENNEMF∅RING I GULV

		Vådrum Andre rum
		I område til badekar eller brusebad	Med vandvarmer, varmepumpe eller vandmåler	Uden vandvarmer, varmepumpe eller vandmåler	Vaskerum, rum med vandvarmer, varmepumpe, vandmåler	I WC-rum
Afløb	Gulvaltøb	√	√	√	√	√
	Spildevand	✕	√	√	√	√
Rør til vandvarmer, varmepumpe eller vandmåler	med rorgennemforingsmuffe	✕	√	ikke relevant	√	ikke relevant
	uden rorgennemforingsmuffe	✕	✕	ikke relevant	✕	ikke relevant
Brugsvand og/eller varmerør	med eller uden rorgennemforingsmuffe	✕	✕	✕	✕	√

Gennemføring der er godkendt til at bryde gulvets tætlag afhængigt af typen af rør og pladsforhold.

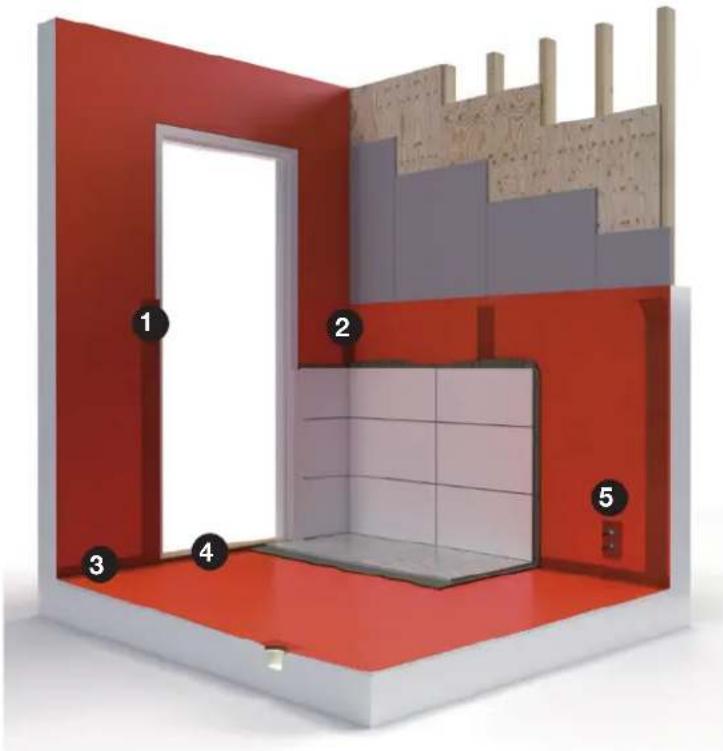

TÆTNINGER

1. Tætninger af dør og vinduer i vådzone 1, se fig. F.
2. Tætninger i samlinger.
3. Tætning i gulv-væg-vinkel, se fig. E.
4. Tætning mod dørtrin, se fig. G.
5. Tætning mod rørgennemføringer, se fig. H, I og J.

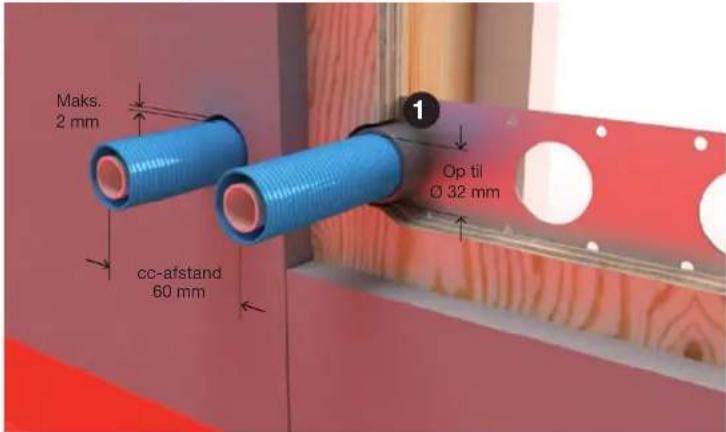

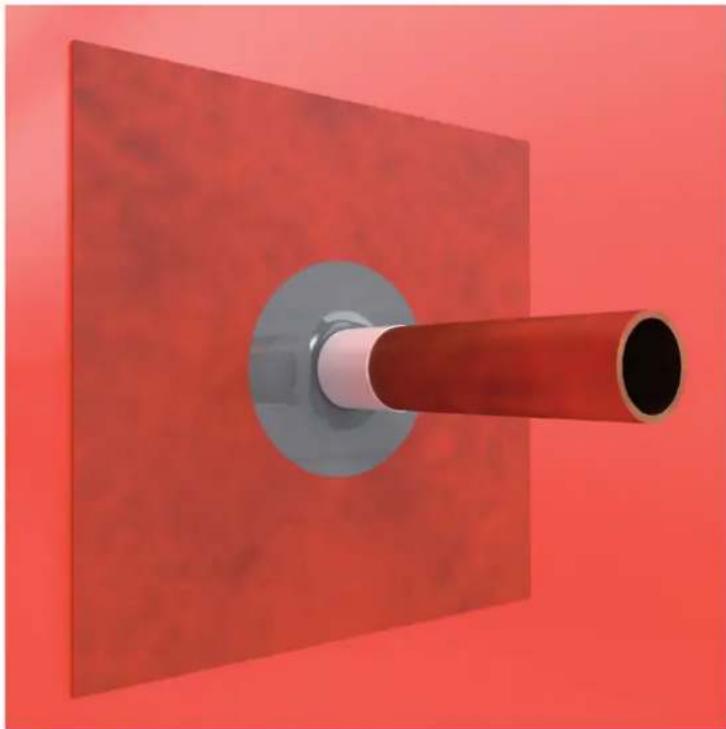

FIG. D - Rørgennemføring i væg

Maks. 2 mm 1 Op til Ø 32 mm cc-afstand 60 mm

Eksempel på fikseret rørgennemføring med rør-i-rør-system. 1. Fiksering

FIG. E - D∅RTRIN I FLUGT MED VÆG

Tætning skal udføres kontinuerligt mellem dørtrin, karm og væg.

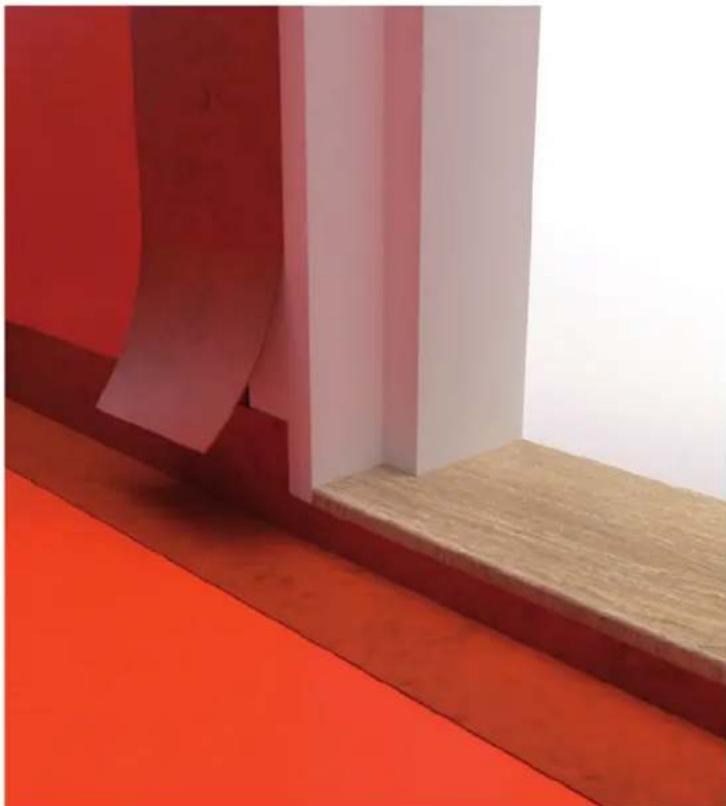

FIG. F - TÆTNING PÅ KARM

Tætning ud på karmen beskytter væggens indre konstruktion.

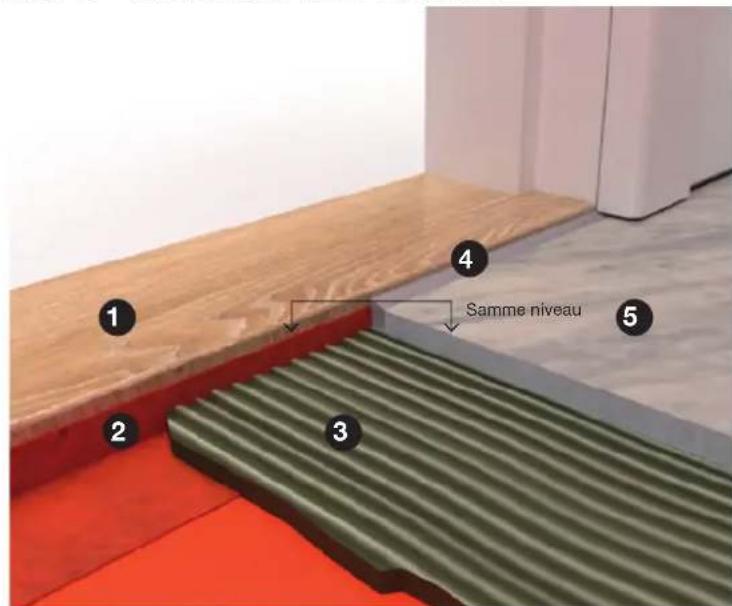

FIG. G - OPB∅JNING MOD D∅RTRIN

1 2 3 4 5 Samme niveau

1. Dørtrin
2. Opbøjning (tætning)
3. Fliseklæber
4. Blød fuge
5. Flise

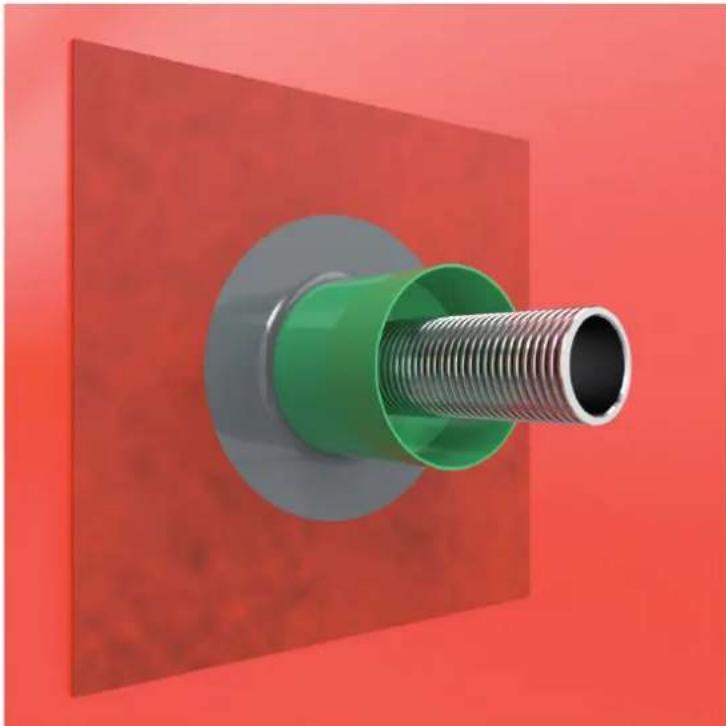

FIG. H - TÄETNING MOD BESKYTTELSESR∅R

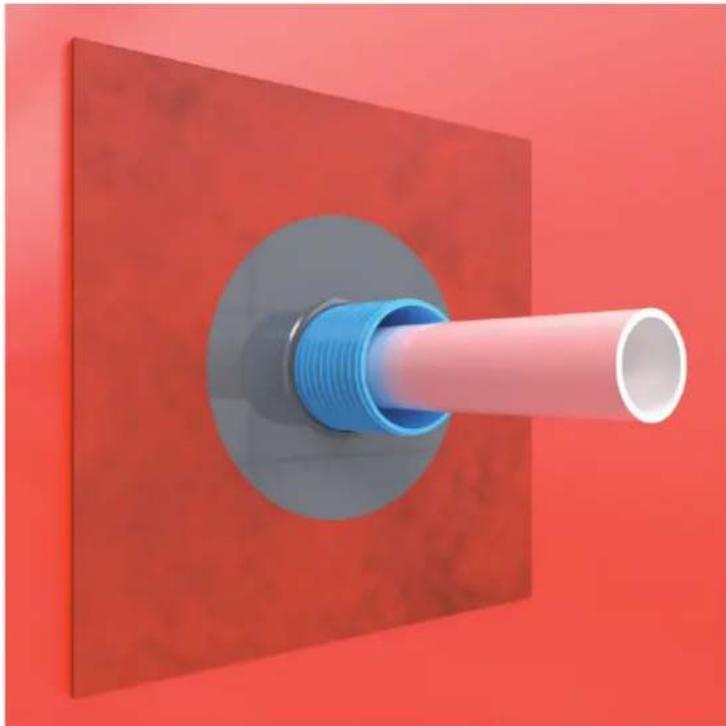

Tætning mod rør-i-rør sker mod beskyttelsesrøret.

FIG. J - TÆTNING MOD VÆGDÅSE

Ved brug af vægdåse sker tætning direkte mod dåsen.

FIG. I - TÄETNING MOD PLASTKAPPE

For rør uden beskyttelsesrør sker tætning direkte mod rørets plastkappe.

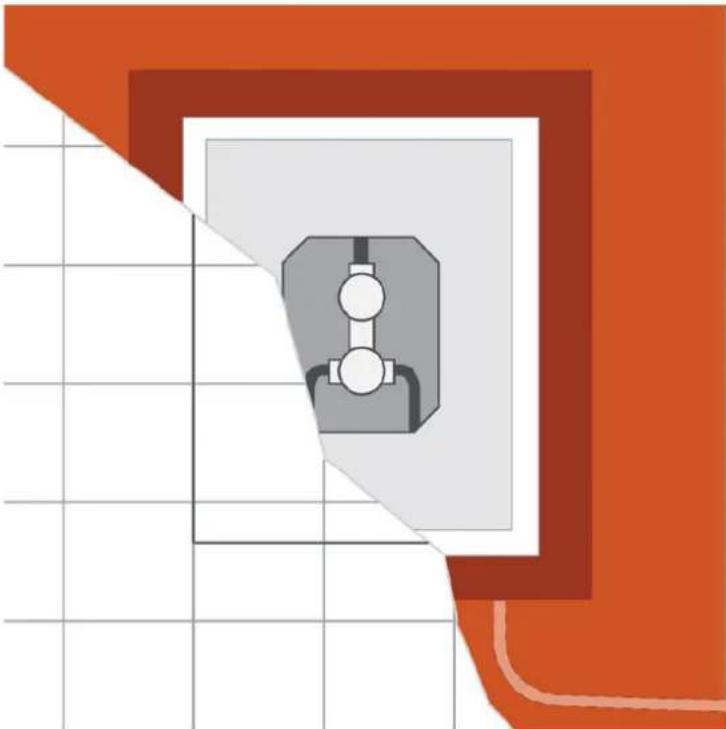

INDBYGNINGSBOKS

Tilslutningen skal ske med et overlap på mindst 30 mm tætningslag ud på plastbelægningen bag fliserne. Fra gulvet op til underkanten af fliserne skal der være mindst 80 mm synlig plastbelægning.

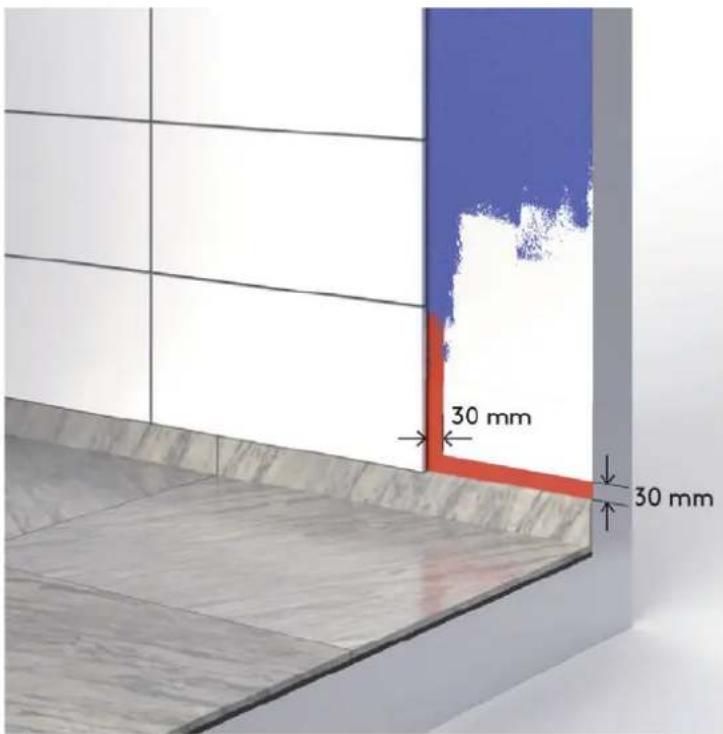

FIG. L - TILSLUTNING TIL MALET VÅDRUMSSYSTEM

30 mm 30 mm

Tilslutningen til det malede vådrumssystem skal ske med et overlap på mindst 30 mm tætlag ud fra fliserne.

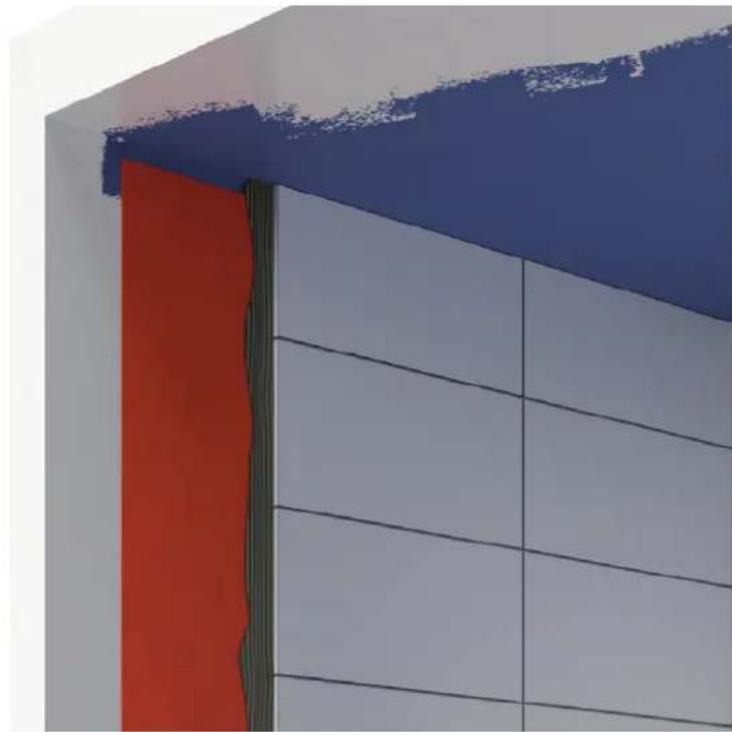

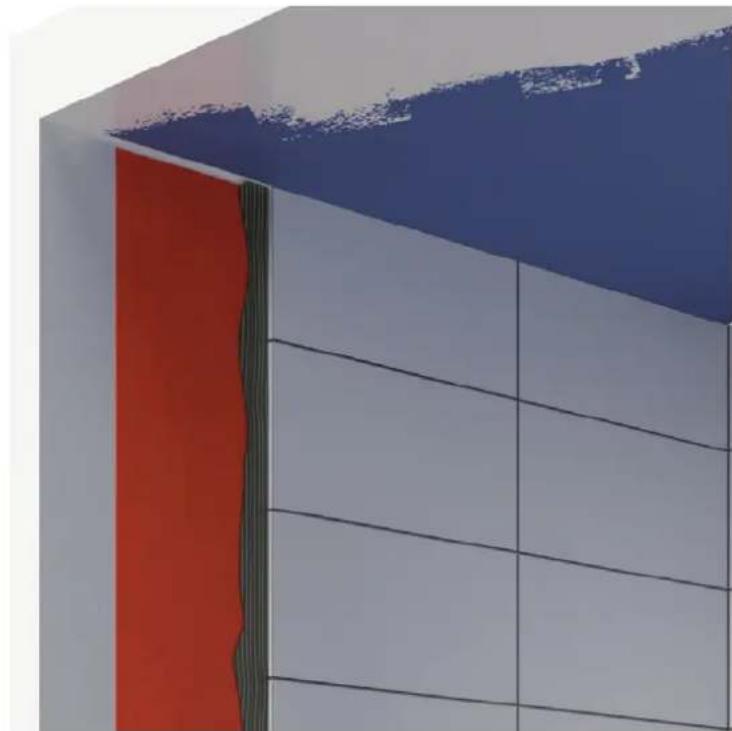

FIG. M - LOFT MALET F∅R FLISEOPSÆTNING

Hvis loftet er malet ned på væggen, kan tætningslaget afsluttes 50 mm fra loftet for at undgå tilsmudsning af loftet.

FIG. N - LOFT MALET EFTER FLISEOPSÄETNING

Hvis loftet ikke er malet før fliseopsætning, skal tætningslaget afsluttes så tæt på loftet som muligt, men kan afsluttes maks. 50 mm fra loftet.

FIG. O - TÄETNINGSLAG BAG INDBYGGET TOILET

Der skal være tætningslag på gulvet og væggen bag den indbyggede cisterne. Der skal være fliser på gulvet under installationen. Kontakt leverandøren af vådrumssystemet vedrørende evt. flisebelægning bag cisternen.

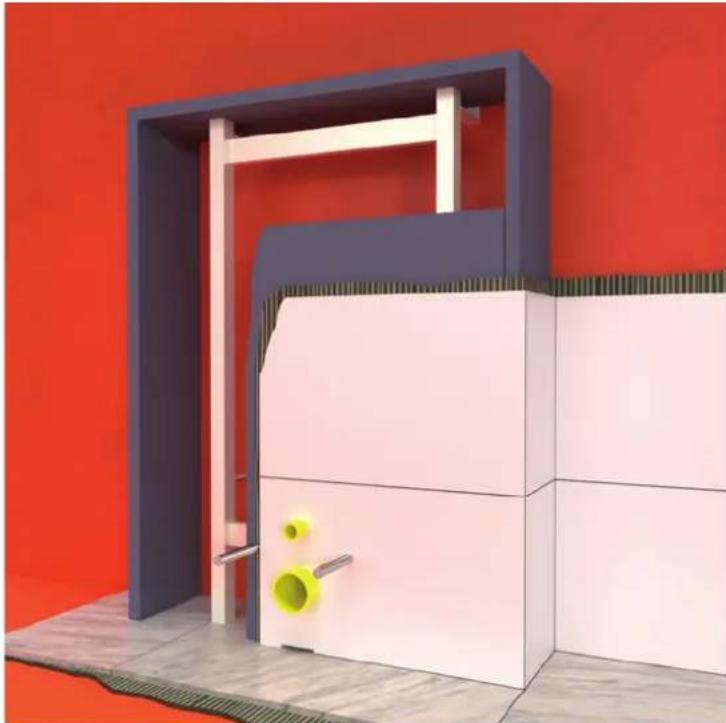

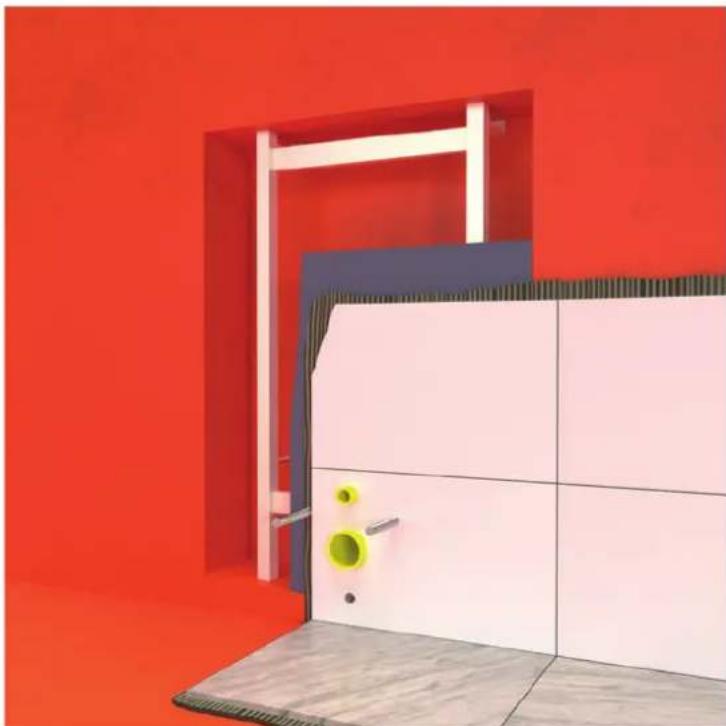

FIG. P - TÆTNINGSLAG BAG INDBYGGET TOILET I VÆG

Der skal være tætningslag under og bag den indbyggede ci-sterne. Evt. utæthed ved armaturet skal løbe ud i vådrummet.

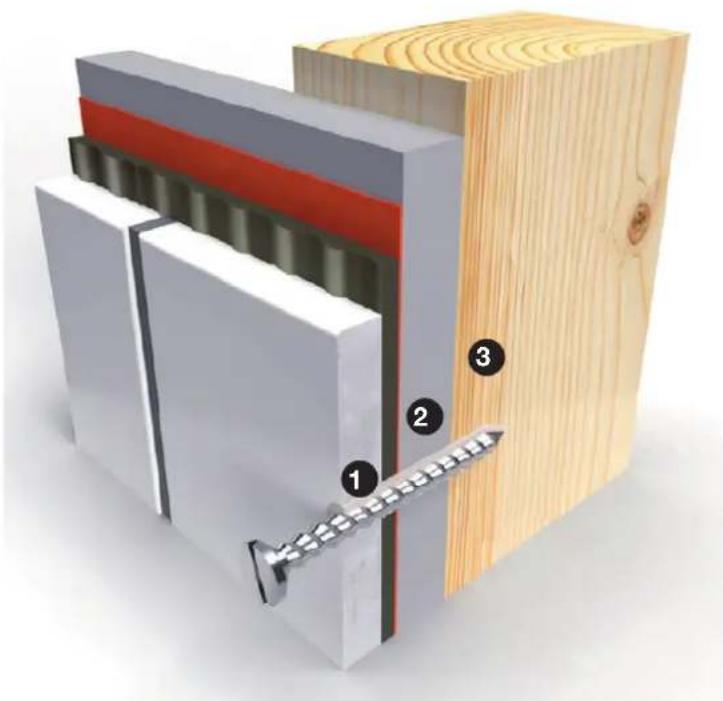

FIGUR Q - FASTG∅RELSE I TRÆBJÆLKE

Skruen skal nå ind i træbjælken.

1. Tætningsmasse og eventuelt plug
2. Plademateriale
3. Bjælke

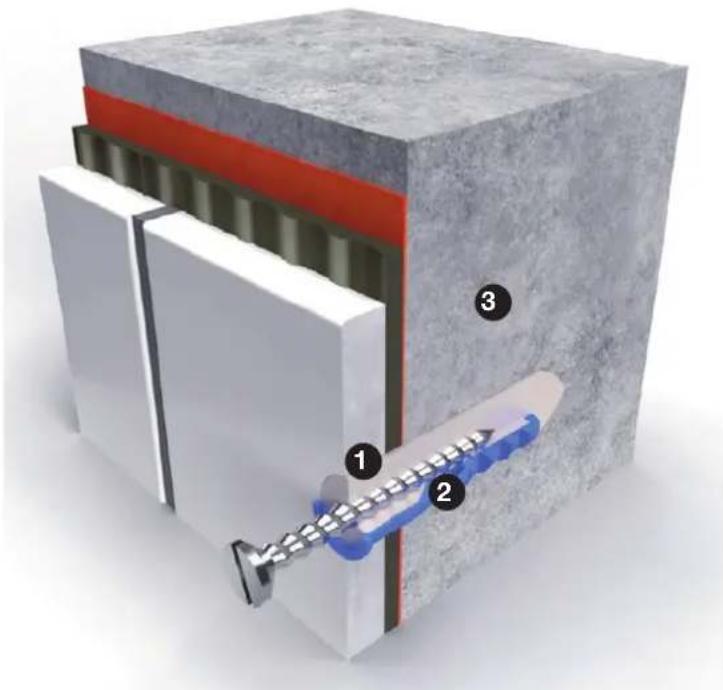

FIGUR R - FASTG∅RELSE I BETONVÆG

1. Tætningsmasse
2. Plug og tætningsmasse
3. Betonvæg

BBV 21:1 GÆLDENDE STANDARDER OG NORMER

Følgende er en liste over de standarder, der er henvisninger til i reglerne. Heraf fremgår de minimumskrav, der stilles til de enkelte materialers egenskaber i Europa. Versionerne af standarderne er dem, der var gældende på tidspunktet for offentliggørelsen af de foreliggende brancheregler. Efter revision af en standard gælder den senest udstedte standard. Alle standarder kan bestilles fra www.sis.se.

• Fliseklæbere til keramiske fliser. Krav, overensstemmelsesvurdering, klassificering og betegnelse. SVENSK STANDARD SS-EN 12004-1:2017
• Fliseklæbere til keramiske fliser. Prøvningsmetoder. SVENSK STANDARD 12004-2:2017
• Grout for tiles – Requirements, evaluation of conformity, classification and designation. SVENSK STANDARD SS-EN 13888:2009
• Keramiske fliser — Definitioner, klassificering, egenskaber, overensstemmelsesvurdering og mærkning. SVENSK STANDARD SS-EN 14411:2016
• Gulvmaterialer – Afretnings- og belægningsmasser baseret på cement, gips, magnesit, bitumen eller hærdeplast – Egenskaber og krav. SVENSK STANDARD SS-EN 13813
• Afløb – Afløb i bygninger. Del 1: Gulvafløb med vandlås med mindst 50 mm vandlåsdybde. SVENSK STANDARD SS-EN 1253-1:2015
• Afløb – Afløb i bygninger. Del 2: Tagafløb og gulvafløb uden lugtspærre. SVENSK STANDARD SS-EN 1253-2:2015
• Gipsbindemidler og gipsbaseret puds — Del 1: Definitioner og krav. SVENSK STANDARD SS-EN 13279-1:2008
• Spånplader – specifikationer. SVENSK STANDARD SS-EN 312:2010

DIFFUSIONSMODSTAND

Værdien af diffusionsmodstanden beregnes i henhold til standard SS-EN ISO 12572:2016. I Sverige anvendes traditionelt værdien for diffusionsmodstand udtrykt i s/m (sekunder pr. meter).

KILDE

Brancheregler for væg- og gulvfliser i vådrum. Reglerne er udviklet af det svenske Byggkeramikrådet med hensyn til regeringens krav i den svenske Bolig- og Byudviklingsstyrelses bygningsreglement, BFS 2011:6 med ændringer frem til BFS 2020:4, BBR.

OBS! Husk på at... Biltema Vådrumsfolie skal monteres inden for 30 minutter i Biltema Vådrumsmembran (mindst 0,5 kg/m²) for at opnå fuld befugtning mellem Biltema Vådrumsfolie og underlaget. Foliebaner skal monteres med Biltema Vådrumsmembran, og alle overlapninger mod Biltema Tætningsbånd Vådrum eller Biltema Hjørne skal være mindst 35 mm brede og limes med Biltema Tætningslim Vådrum. Biltema Tætningsmanchet Rør monteres også med Biltema Tætningslim Vådrum. Biltema Tætningslim Vådrum giver en stærk, vandtæt limfuge.

Vi anbefaler, at underlag primes med Biltema Primer, ca. 0,1-0,3 l/m². Fordelen er, at du forlænger bearbejdningstiden for Biltema Vådrumsmembran, du får en længere montagetid og bedre vedhæftning.

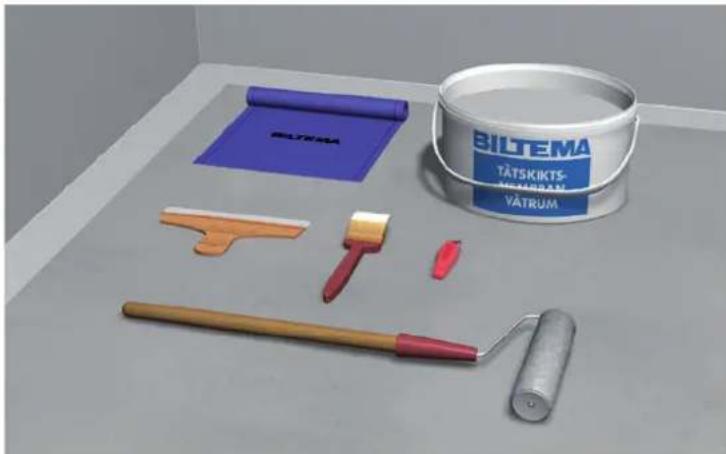

1. PLANLÆGNING


Kontroller, at du har alle materialer ved hånden, alle værk- tøjer og de hjælpemidler, du har brug for. Mål væggene op, planlæg arbejdsprocessen, og marker det sted, hvor du vil

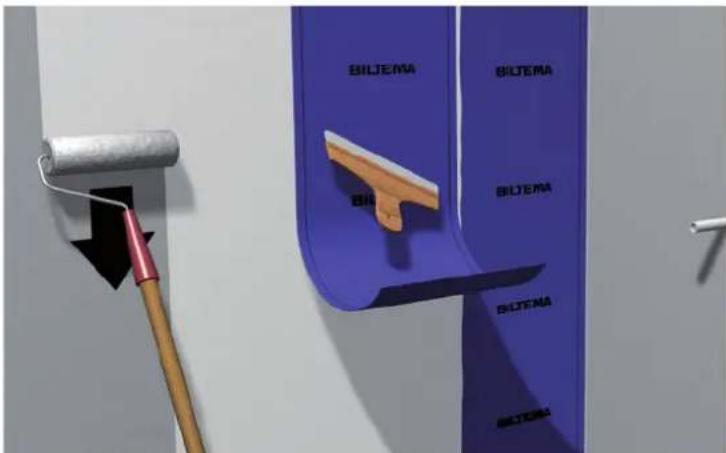

Påfør Biltema Vådrumsmembran mindst 0,5 kg / m². Monter Biltema Vådrumsfolie-bane efter dine markeringer. Monter en foliebane ad gangen og med en ombuk på mindst 50 mm ud på gulvet. Kontroller jævnligt, at du får en jævn, heldækkende limfilm på begge sider. Til fastpresning anbefales en plastspartel med afrundede hjørner for ikke at beskadige vådrumsfolien, og til samlinger/bånd en splejsningsrulle med flanger (ikke glat). Begynd at presse fra midten og pres derefter opad, derefter nedad efterfulgt af mod siderne, så der ikke er folder eller luftblærer tilbage.

Alternativ: Monter Biltema Vådrumsfolie kant-i-kant, og monter en foliebane ad gangen, og afslut banerne omkring 10 mm fra gulv-væg-hjørnet samt i væg-væg-hjørnet for at undgå hulkel.

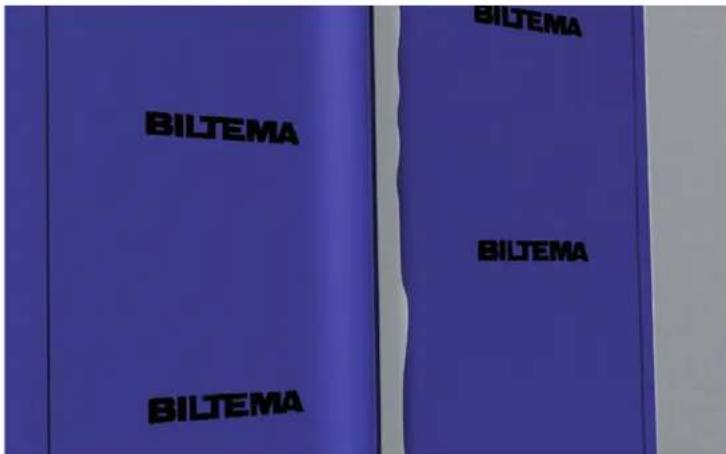

1. MONTERING VÄDRUMSFOLIE


BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA

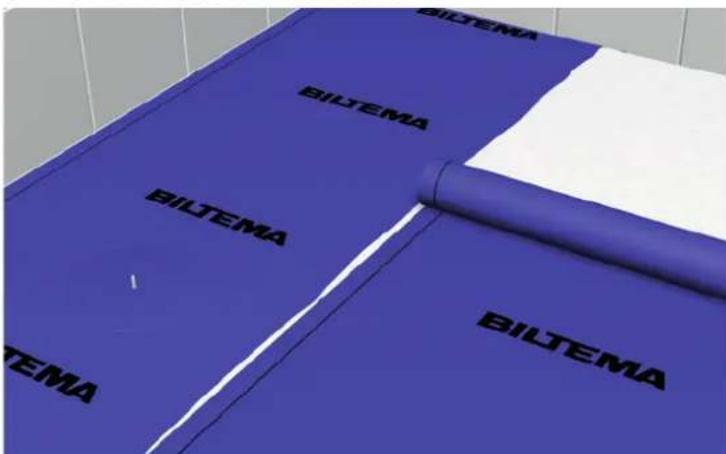

Den næste bane monteres med 35 mm overlap efter den fortrykte streg. Hvis du ikke bruger Biltema Tætningsbånd Vådrum i de indre og ydre væg-væg-hjørner, skal du overlappe med mindst 100 mm foliebane. Fortsæt, indtil alle baner er opsat.

5. MONTERING VÅDRUMSFOLIE

BILTEMA BILTEMA BILTEMA BILTEMA

Overlapningerne limes med Biltema Tætningslim Vådrum.

Som en alternativ monteringsmetode kan Biltema Vådrumsfolie monteres kant-i-kant. Biltema Tætningsbånd Vådrum bruges i de indre og ydre væg-væg-hjørner.

7. MONTERING VÄDRUMSFOLIE

BILTEMA TEMA

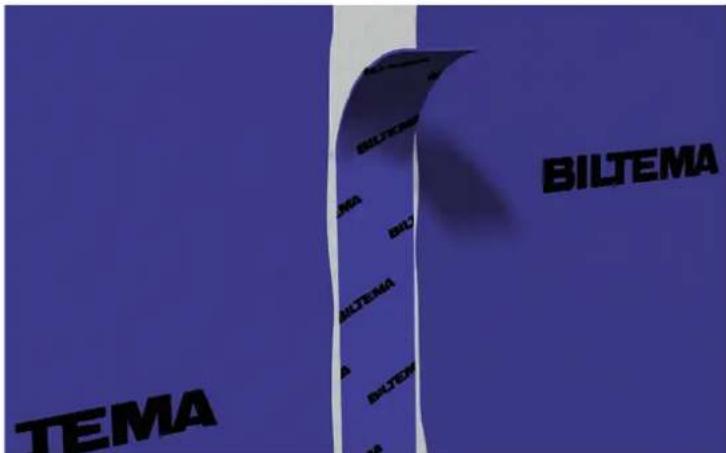

Ved kant-i-kant montering forsegles samlingen med Biltema Tætningsbånd Vådrum som monteres med Biltema Tætningslim Vådrum. Alternativt monteres Biltema Samlingsstrimmel selvklæbende Vådrum over samlingen.

Påfør Biltema Tætningslim Vådrum med applikator og limspreder til at fordele limen jævnt over området eller med rulle / pensel på Biltema Vådrumsfolie i gulv-væg vinkel og i de indre og ydre væg-væg-hjørner. Bemærk, at du ikke behøver nogen form for bånd i gulv-væg-hjørnet, hvis du har monteret med ombuk.

9. MONTERING TÆTNINGSBÅND

BILJEMA BILJEM

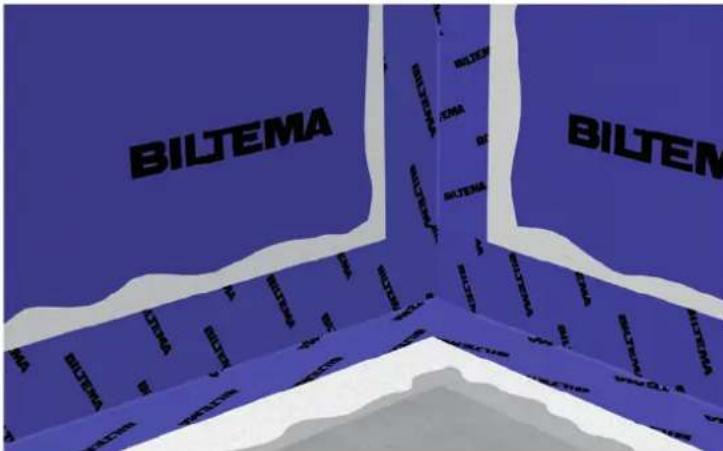

Monter Biltema Tætningsbånd Vådrum i det indre eller ydre væg-væg-hjørner og afslut ca. 1 cm fra gulvet. Monter derefter Biltema Tætningsbånd Vådrum i gulv-væg-hjørnet med mindst 35 mm overlap på væg-væg-hjørnets bånd.

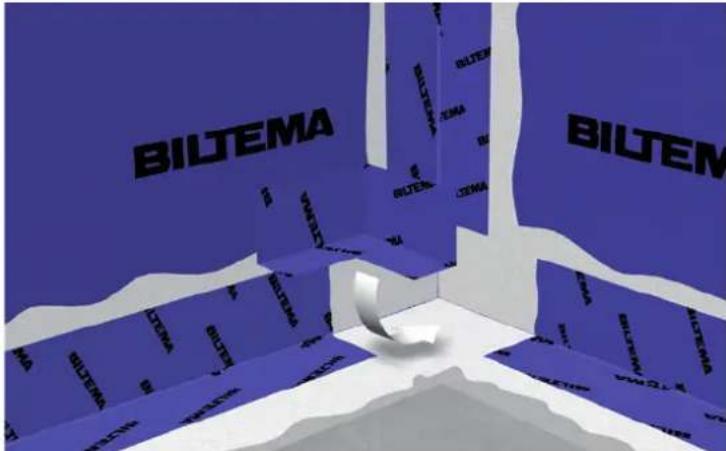

10. MONTERING HJ∅RNER

BILJEMA BILJEMA

Påfør Biltema Tætningslim Vådrum i inder- og yder-hjørner, og monter Biltema Inderhjørne eller Biltema Yderhjørne.

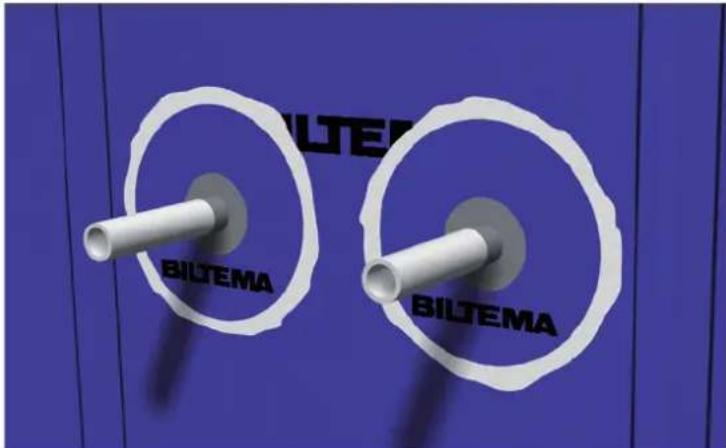

11. MONTERING R∅RMANCHET

ULTED BILTEMA BILTEMA

Alle rørgennemføringer skal tætnes med en Biltema Rørmanchet.

Vælg den rigtige manchet til rørtykkelsen. Manchetten monteres med Biltema Tætningslim Vådrum. Sørg for omhyggeligt at fjerne eventuelle folder og blærer, og afslut med at dække manchetten med Biltema Vådrumsmembran.

OBS! Sørg for at holde røret fri for Biltema Vådrumsmembran, manchetten skal tætnes direkte mod røret uden noget "lim" imellem.

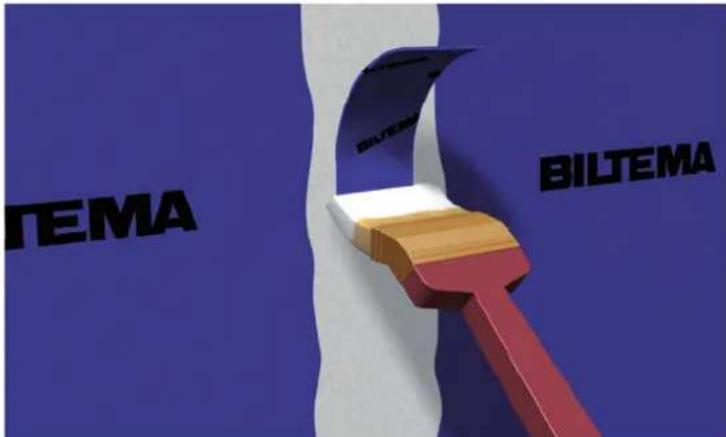

12. FORSEGLING TÆTNINGSBÅND

ITEMA BILTEMA

OBS! Husk på at foretage egenkontrol. Før du begynder at beklæde med fliser, skal du omhyggeligt kontrollere udførte arbejde. Hvis du finder folder, luftblærer eller andre fejl i vedhæftningen af Biltema Vådrumsfolie, skal du skære dem op og lime igen med Biltema Vådrumsmembran eller skære dem væk og sætte en folielap ovenpå (husk reglen om 35 mm overlap), der limes med Biltema Tætningslim Vådrum. Undertiden er man nødt til at skære foliebanen op, så du får en samling. Monter Biltema Tætningsbånd Vådrum over samlingen, og lim med Biltema Tætningslim Vådrum.

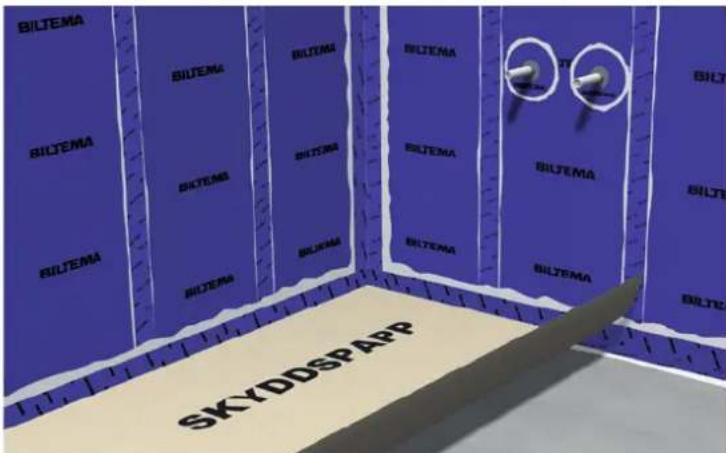

F∅R FLISEBELÆGNING

BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA BILTEMA SKYODSPAPP

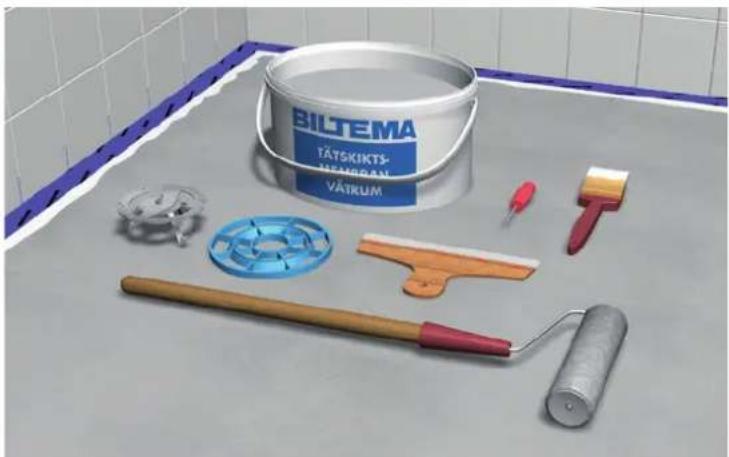

Rengør gulvet, og dæk hele gulvet med et passende afdækningsmateriale. Vær specielt omhyggelig med at beskytte Biltema Tætningsbånd Vådrum i gulv-væg-hjørnet. Opsæt fliser, og fug dem. Se flisebeklædning senere i denne monteringsanvisning.

GULV

DIFFUSIONSMODSTAND CA. 3 200 000 S/M

OBS! Husk på at... Biltema Vådrumsfolie skal monteres inden for 30 minutter i Biltema Vådrumsmembran (mindst 0,5 kg/m²) for at opnå fuld befugtning mellem Biltema Vådrumsfolie og underlaget. Foliebaner skal monteres med Biltema Vådrumsmembran, og alle overlapninger mod Biltema Tætningsbånd Vådrum eller Biltema Hjørne skal være mindst 35 mm brede og limes med Biltema Tætningslim Vådrum. Biltema Tætningsmanchet Rør monteres også med Biltema Tætningslim Vådrum. Biltema Tætningslim Vådrum giver en stærk, vandtæt limfuge.

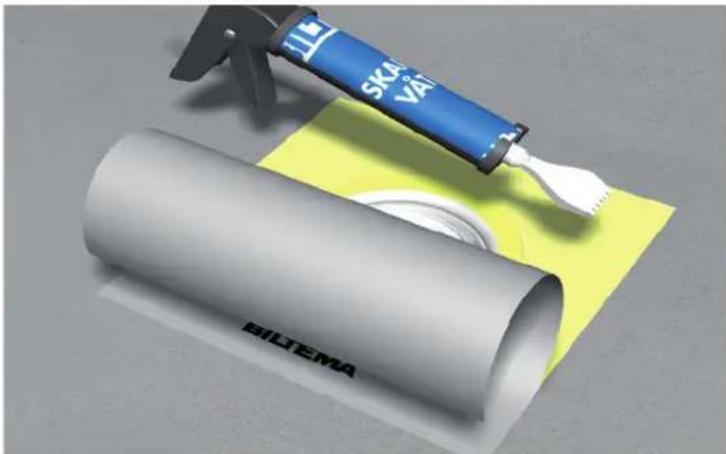

For en sikker og nem tilslutning af Biltema Vådrumsfolie til gulvafløb, skal gulvafløbs-leverandørens skæreværktøj eller skæreskabelon altid anvendes.

Vi anbefaler, at underlag primes med Biltema Primer Vådrum. Fordelen er, at du forlænger bearbejdningstiden for Biltema Vådrumsmembran, og du får en længere montagetid. Gulvaf- løbet må ikke primes.

1. PLANLÆGNING


Sørg for, at du har korrekt skabelon/skæreværktøj og klemring til gulvafløbet. Kontroller, at du har alle materialer ved hånden, alle værktøjer og de hjælpemidler, du har brug for.

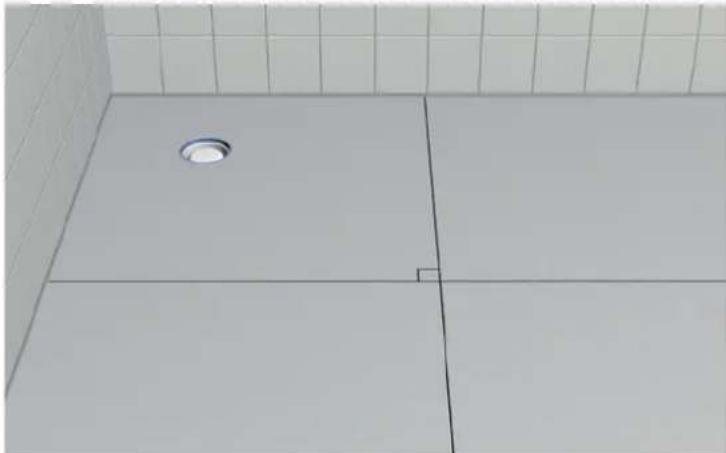

Mål gulvet op, planlæg arbejdsprocessen, og marker det sted, hvor du vil starte montering. Skær derefter dine foliebaner og evt. bånd til. Bemærk, at alle overlapninger/samlinger, hvor Biltema Vådrumsfolie, Biltema Tætningsbånd Vådrum eller Biltema Rørmanchetter forbindes til hinanden, skal have en bredde på mindst 35 mm.

1. ANSLUTNING MOT PURUS BRAGE BRUNN

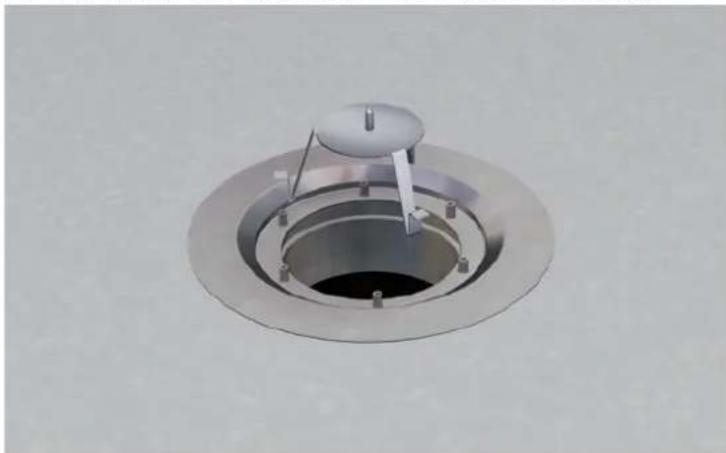

Kontroller, at afløbet er installeret korrekt i henhold til de gældende anvisninger fra afløbsproducenten. Rengør gulvafløbet for snavs for at sikre god vedhæftning. Monter din Purus kniv-fod i henhold til anvisningerne. Placer Biltemas Afløbsmanchet Enkeltklæbende (tørt) centreret over afløbet, og marker en linje omkring manchetten. Påfør derefter Biltema Tætningslim Vådrum i det markerede område og ind over afløbets flange. Brug gerne applikatoren eller en limspreder til at fordele limen jævnt over området. Monter derefter Biltemas Afløbsmanchet Enkeltklæbende med filtsiden nedad over limen. Brug en plastspartel eller lignende til at trykke afløbsmanchetten godt fast mod underlaget. Vær omhygge- lig, så der ikke opstår luftblærer.

OBS! Biltemas Afløbsmanchet Enkeltklæbende bruges kun til dette gulvafløb. Se yderligere anvisninger for andre gulvafløb!

1. JAFO GULVAFL∅B - SKÆRESKABELON


Kontroller, at afløbet er installeret korrekt i henhold til de gældende anvisninger fra afløbsproducenten. Rengør gulvaf-

løbet for snavs for at sikre god vedhæftning. Fjern O-ringen i gulvaflobssædet, og monter Jafo-skæreskabelonen.

1. BLÜCHER GULVAFL∅B - SKÆRESKABELON


Kontroller, at afløbet er installeret korrekt i henhold til de gældende anvisninger fra afløbsproducenten. Rengør gulvaf- løbet for snavs for at sikre god vedhæftning. Monter foden på skæreskabelonen.

1. VIESER ONE GULVAFL∅B - SKÆRESKABELON


Kontroller, at afløbet er installeret korrekt i henhold til de gældende anvisninger fra afløbsproducenten. Rengør gulvafløbet for snavs for at sikre god vedhæftning. Vieser skæreskabelon er beregnet til brug, efter at Biltema Afløbsmanchet og Biltema Vådrumsfolie er monteret.

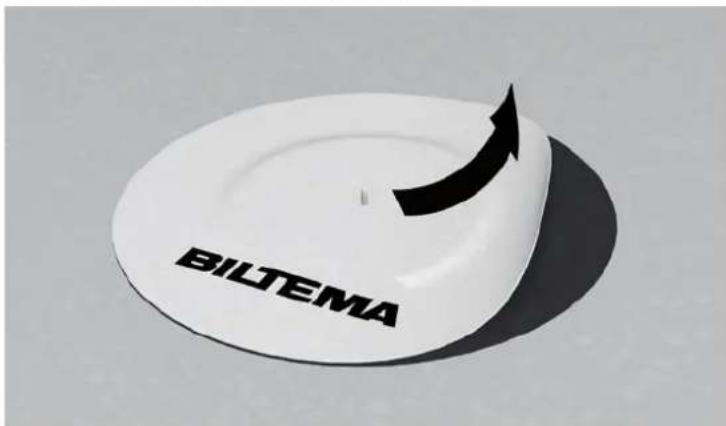

1. MONTERING AFL∅BSMANCHET


BILTEMA

Riv beskyttelsespapiret af på den ene side, centrer og monter Biltema Afløbsmanchet Dobbeltklæbende, så den får

tilstrækkelig vedhæftning uden folder og blærer. Ved Purus eller Blücher gulvafløb trykkes knivfodens/skæreskabelonens tap helt igennem.

1. MONTERING VÄDRUMSFOLIE

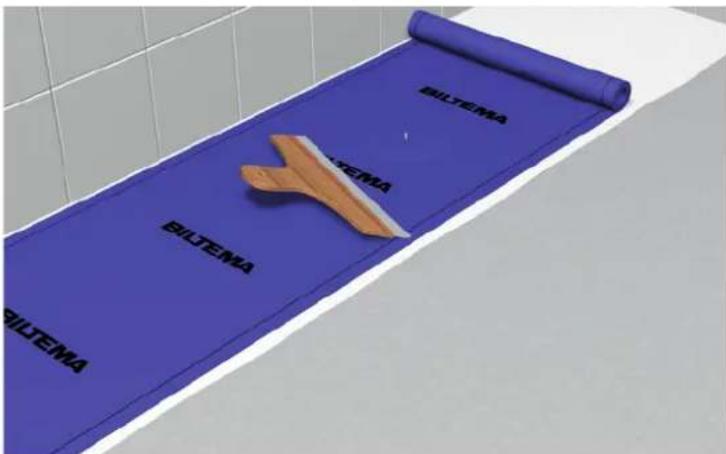

Start ved afløbet, og monter en bane Biltema Vådrumsfolie ad gangen. Påfor Biltema Vådrumsmembran, mindst 0,5 kg/m², på det område, som foliebanen dækker, og mindst 35 mm ind på Biltema Vådrumsfolie eller på Biltema Tætningsbånd Vådrum. Riv beskyttelsespapiret af på oversiden af Biltema Afløbsmanchet. Monter en foliebane over afløbsmanchetten, og afslut foliebanerne ca. 1 cm fra væggen for ikke at risikere at få hulkel. Tryk derefter eventuelle folder og blærer væk. Begynd at trykke fra midten og derefter ud mod kanterne.

1. MONTERING VÅDRUMSFOLIE


Den næste bane monteres med 35 mm overlap efter den fortrykte streg. Fortsæt, indtil hele gulvet er monteret.

1. MONTERING VÅDRUMSFOLIE


BILTEMA BILTEMA BILTEMA BILTEMA

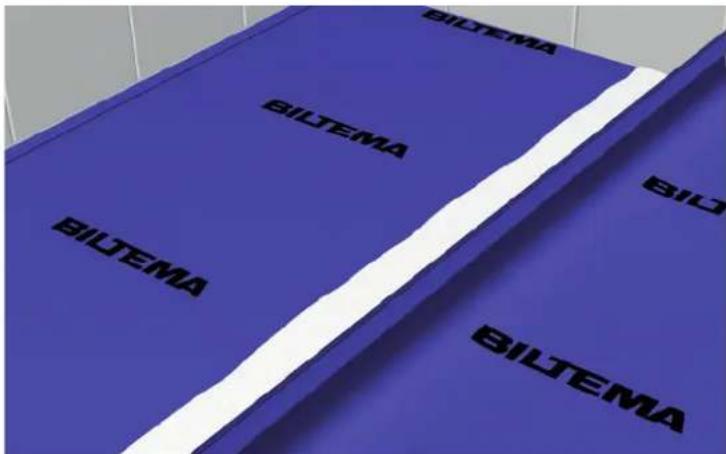

Overlapningerne limes med Biltema Tætningslim Vådrum.

Ved kant-i-kant montering forsegles samlingen med Biltema Tætningsbånd Vådrum som monteres med Biltema Tætningslim Vådrum. AAlternativt monteres Biltema Samlingsstrimmel selvklæbende Vådrum over samlingen.

Forsegling mod dørtrin skal ske ved ombuk af Biltema Vådrumsfolie, alternativt afslutte foliebanen omkring 10 mm fra gulv-væg-hjørnet for at undgå hulkel, og påføre Biltema Tætningsbånd Vådrum, der limes med Biltema Tætningslim Vådrum mod trinet til niveau af det færdige gulv. Hvis der ikke er et dørtrin, skal der monteres et blindtrin for at sikre, at tætlag og forsegling kan udføres.
* Alternativt Biltema Samlingsstrimmel selvklæbende Vådrum.

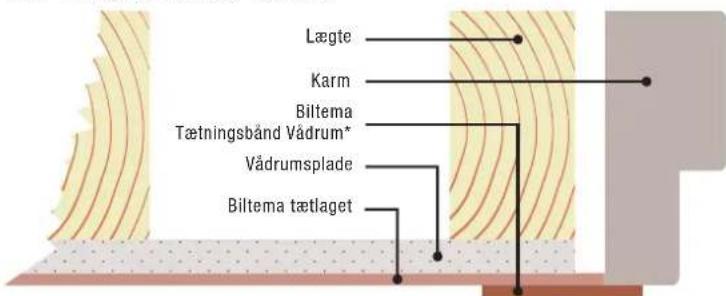

1. TILSLUTNING KARM

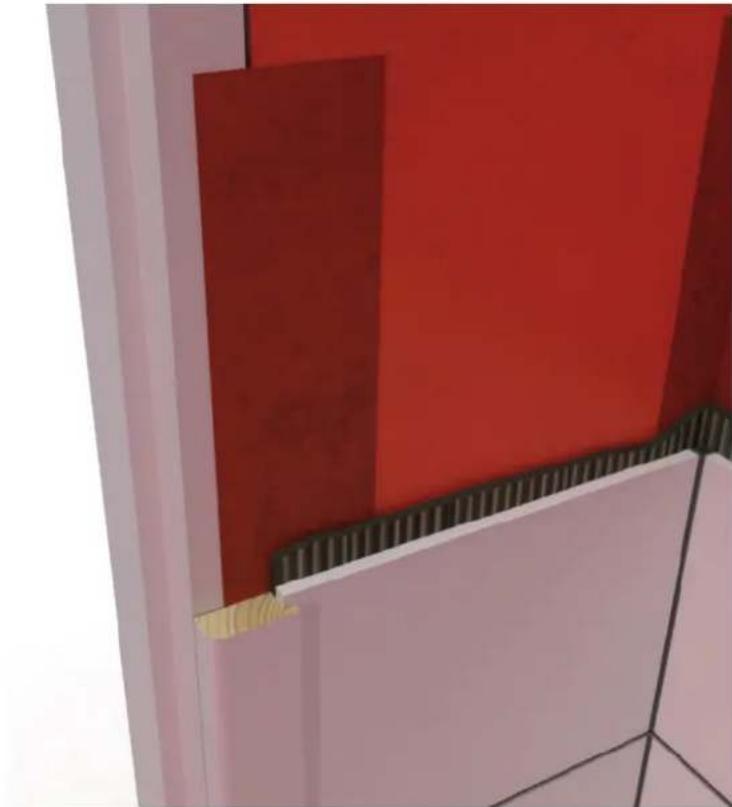

Lægte Karm Biltema Tætningsbånd Vådrum* Vådrumsplade Biltema tætlaget

Tætning skal udføres kontinuerligt mellem dørtrin, karm og væg. Tætning ud på karmen beskytter væggens indre konstruktion. Karmen skal monteres, før der påføres Biltema Vådrumsmembran. Hvis dette ikke er tilfældet, skal dette noteres som en afvigelse i kvalitetsdokumentet.
* Alternativt Biltema Samlingsstrimmel selvklæbende Vådrum.

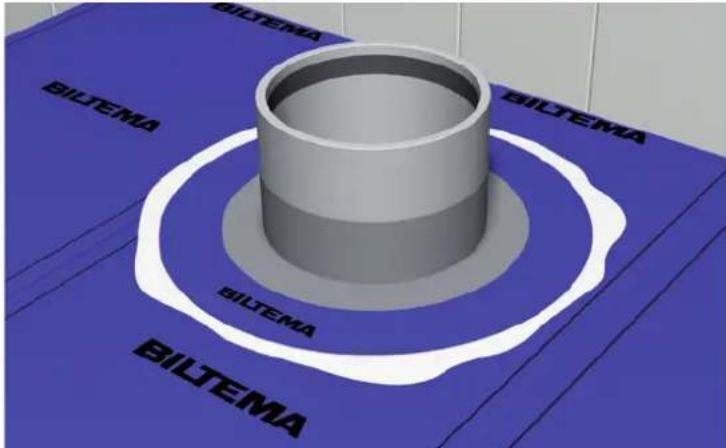

15. MONTERING R∅RMANCHET

Alle rørgennemføringer skal tætnes med en Biltema Rørmanchet. Vælg den rigtige manchet til rørtykkelsen. Manchetten monteres med Biltema Tætningslim Vådrum. Sørg for omhyggeligt at fjerne eventuelle folder og blærer, og afslut med at dække manchetten med Biltema Vådrumsmembran.

OBS! Sørg for at holde røret fri for Biltema Vådrumsmembran, manchetten skal tætnes direkte mod røret uden noget "lim" imellem.

Fastgør Purus-kniven på den hvide stift. Tryk, så kniven går gennem manchetten, og skær med en drejende bevægelse en hel omgang rundt. Fjern kniv og knivfod.

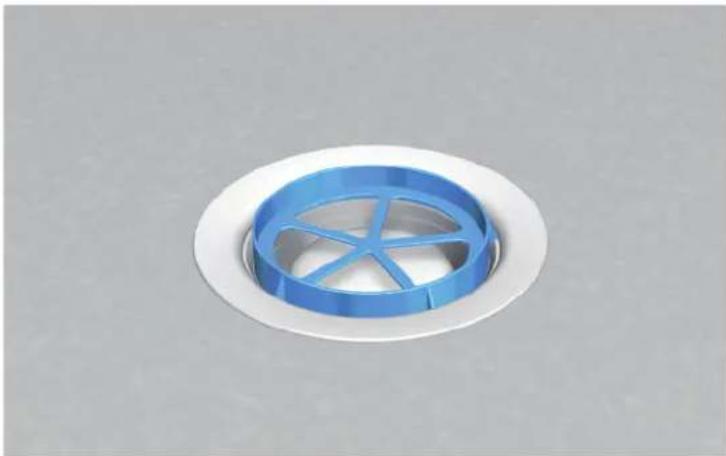

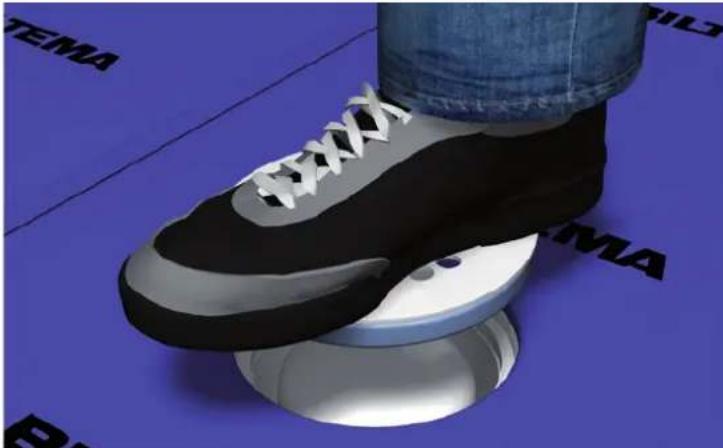

18. PURUS - MONTERING AF KLEMRING

Gnid og form manchetten mod gulvafløbssædet. Tryk klemringen fast på gulvafløbets rist, og centrer den over afløbet. Sæt hælen på gulvafløbets rist, og tryk hårdt, så klemringen kommer på plads. Fjern derefter gulvafløbets rist.

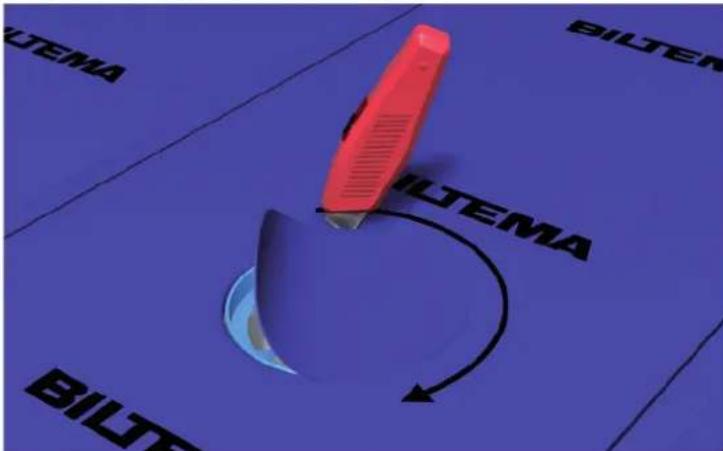

19. JAFO - HULUDSKÆRING

SUEMA BILTEMA BILTE

Brug hånden til at finde kanten af skæreskabelonen, og skær efter indersiden af skæreskabelonen med en tæppekniv.

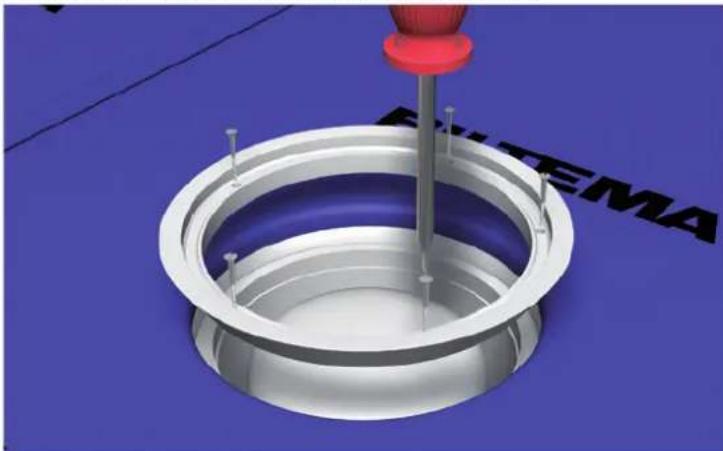

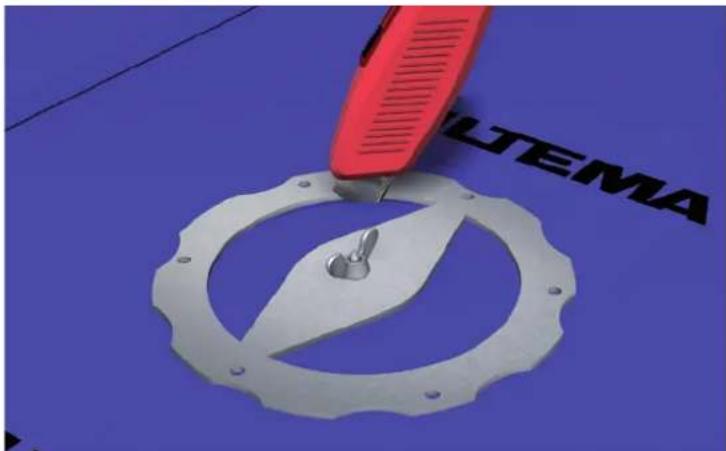

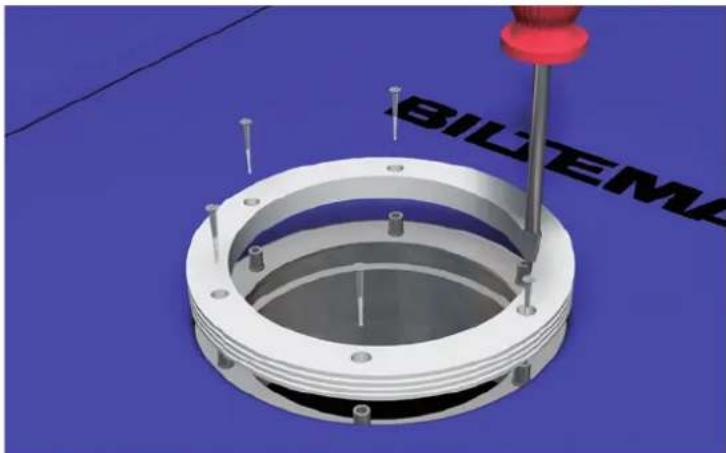

20. JAFO - MONTERING AF KLEMRING

Gnid og form manchetten mod gulvafløbssædet. Monter klemringen med de medfølgende skruer. Spænd skruerne over kors og med hånden. Brug ikke en maskine.

1. BLÜCHER - HULUDSKÆRING


Monter skabelonens øverste del, og skær efter indersiden af skæreskabelonen med en tæppekniv.

Tryk den påskruelige klemring fast på gulvaflobets rist, og centrer den over afløbet. Tryk hårdt, så klemringen kommer på plads. Brug håndskruetrækker ved montering af skruer.

1. BLÜCHER - MONTERING AF KLEMRING


Gnid og form manchetten mod gulvafløbssædet. Monter klemringen med de medfølgende skruer. Spænd skruerne over kors.

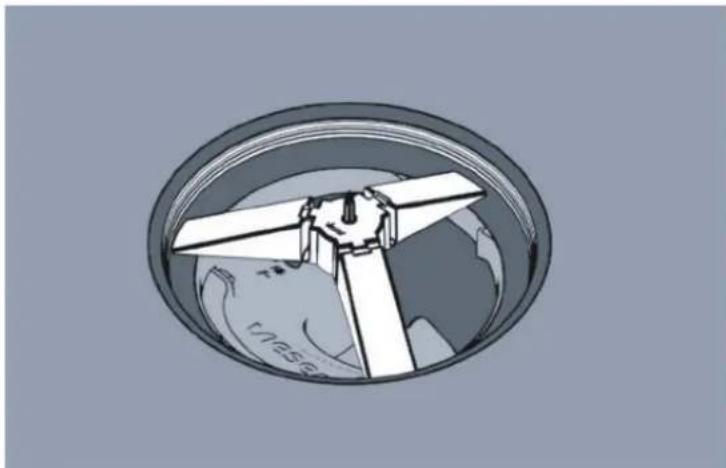

1. VIESER ONE - HULUDSKÆRING


Monter Vieserkniven på den hvide tap. Tryk, så kniven går gennem manchetten, og skær med en drejende bevægelse en hel omgang rundt. Fjern kniv og knivfod.

ZONE 1-2

TÄETLAGSOVERGANG VÄDZONE 1 TIL VÄDZONE 2

Ved overgang fra vådrumssystem af folietypen (VTvF) på vægge i vådzone 1 til et andet godkendt vådrumssystem (VTv) i vådzone 2 skal begge systemer være fra samme fabrikant. Biltema Vådrumssystem-R skal overlappe mindst 50 mm over Biltema Vådrumssystem-F.

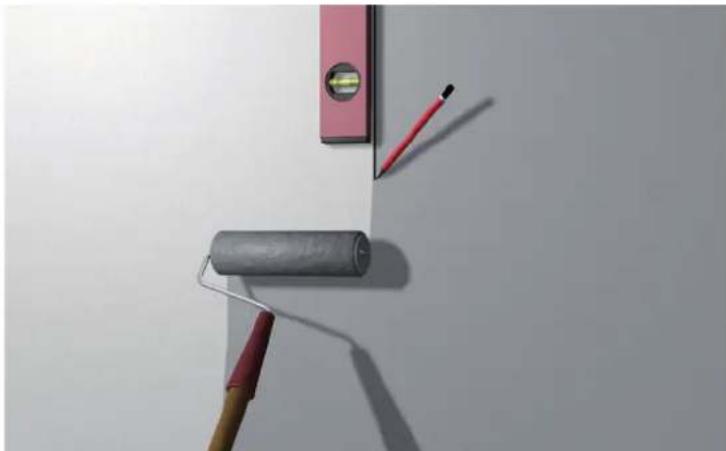

1. FORBEREDELSE


Tegn en lodret linje, hvor samlingen af systemerne skal udføres (kontroller i SBi Anvisning 252 Vådrum). Rul derefter rigeligt på med Biltema Vådrumsmembran op til linjen, forbrug 0,5 kg/m ^2 .

1. MONTERING AF VÅDRUMSFOLIE


BILTEMA

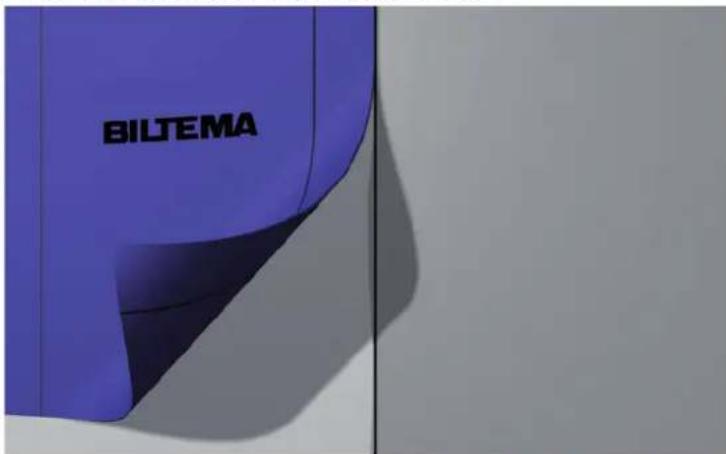

Derefter monteres den "sidste" foliebane op til linjen. Sørg for omhyggeligt at arbejde eventuelle folder eller blærer væk. Tør overskydende vådrumsmembran af, der er presset ud af folien ved samlingen.

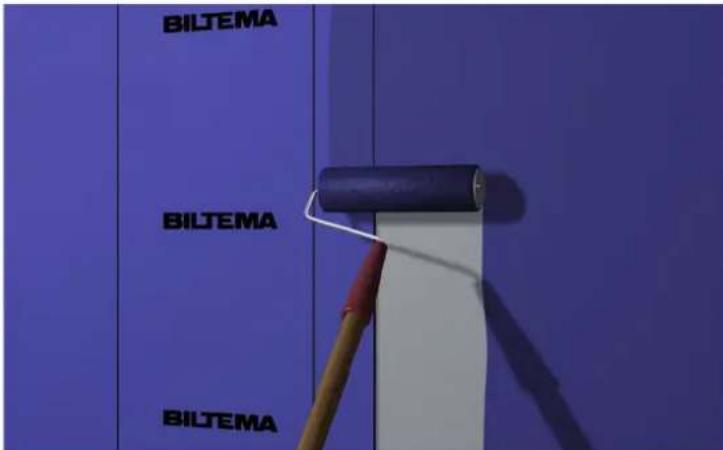

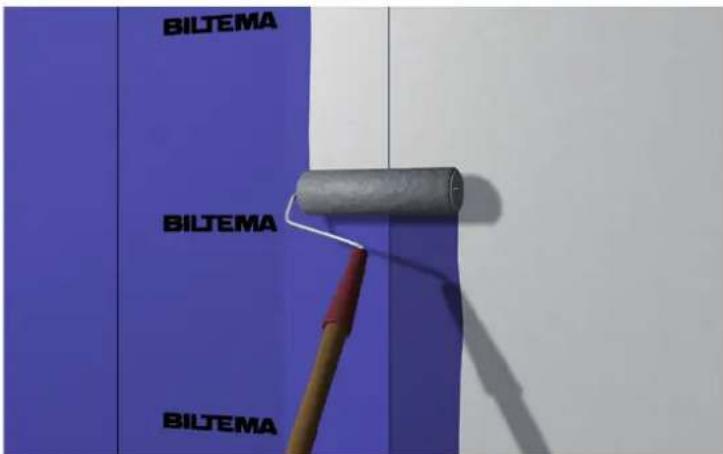

1. RULLE FUGTSPÄERRE


BILTEMA BILTEMA BILTEMA

Fortsæt nu montering af tætlaget med Biltema Vådrumssystem-R (se anvisningerne for Biltema Vådrumssystem-R). Rul Biltema Fugtspærre Vådrum med et overlap på 50 mm på folien og den resterende del af væggen, forbrug mindst 270 g/m², 2 lag. Tørretid ca. 1 time.

1. RULLE VÅDRUMSMEMBRAN


BILTEMA BILTEMA BILTEMA

Rul derefter Biltema Vådrumsmembran over Biltema Fugtspærre Vådrum, forbrug 1 kg/m², 2 lag. Fliseopsætning kan derefter påbegyndes efter ca. 12 timer.

OBS! Husk på at foretage egenkontrol. Før du begynder at beklæde med fliser, skal du omhyggeligt kontrollere udførte arbejde. Hvis du finder folder, luftblærer eller andre fejl i vedhæftningen af Biltema Vådrumsfolie, skal du skære dem op og lime igen med Biltema Vådrumsmembran eller skære dem væk og sætte en folielap ovenpå (husk reglen om 35 mm overlap), der limes med Biltema Tætningslim Vådrum.

FLISER

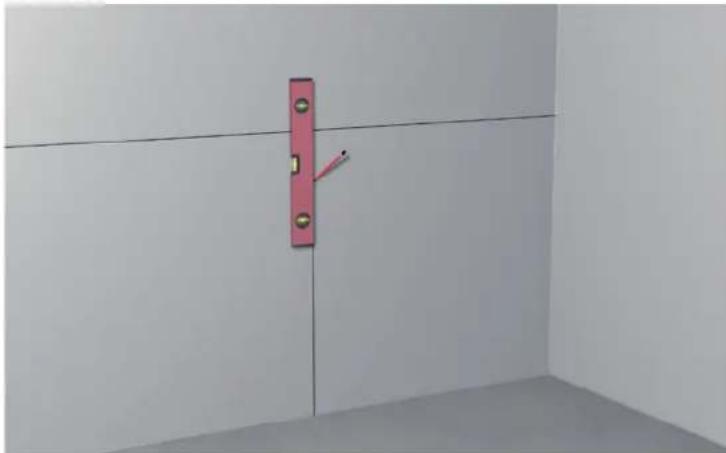

1. OPMÆRK MED LIGE LINJER


Sørg for, at tætlaget er tørt og korrekt monteret, før du starter flisebeklædningen. Start med at tegne en vandret og lodret linje midt på væggen.

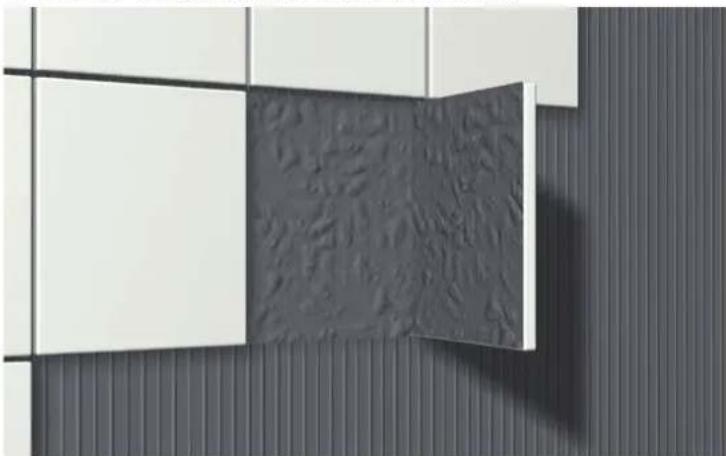

1. OVERFUGTNING AF FLISEKLÆBER


Kontroller med jævne mellemrum, at der er fuld dækning under fliserne. Hvis der ikke sikres fuld dækning under fliserne, er der risiko for, at flisen får for dårlig vedhæftning og falder ned.

1. PÅF∅R FLISEKLÆBER


Stryg Biltema Fliseklæber ud med en tandspartel. Sørg for, at der bruges en spartel af korrekt størrelse. Stryg fra midten og ind i hjørnet.

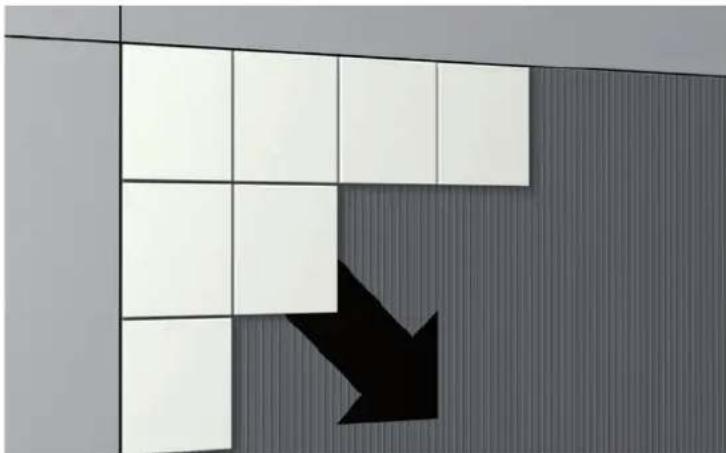

1. FLISEOPSÄTNING


Monter derefter fliserne fra hjørnerne, og arbejd dig ind i hjørnet. Sørg for at følge linjerne.

GULVFLISER

1. OPMÆRK MED LIGE LINJER

Opdel gulvet i 4 lige store, vinkelrette firkanter. Det letter derefter flisebelægningen.

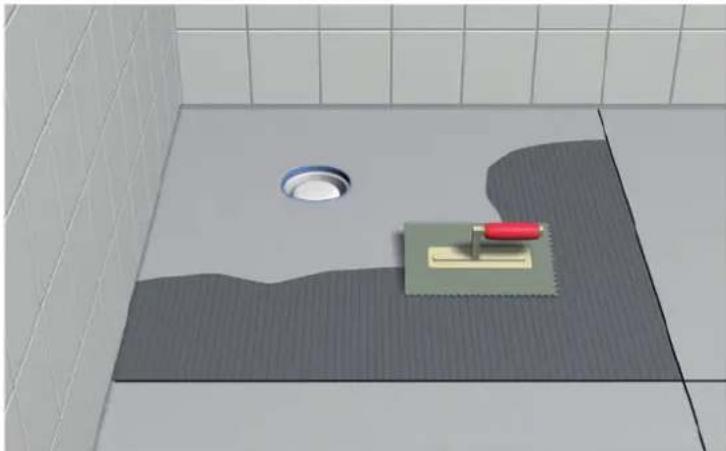

2. PÅF∅R FLISEKLÆBER

Stryg Biltema Fliseklæber ud med en tandspartel. Sørg for, at der bruges en spartel af korrekt størrelse. Stryg fra midten og ind i hjørnet.

3. LÆG GULVFLISER

Læg gulvfliserne fra midten, og arbejd dig ind i hjørnet. Sørg for at følge de vinkelrette linjer. Kontroller med jævne mellemrum, at der er fuld dækning under fliserne.

FUGE

1. START FUGNING

Rengør fliser og fuger for fliseklæberrester og andet snavs, så det ikke ender i den færdige fuge. Hvis fliserne har en høj absorptionsevne, kan man med fordel fugte dem med rent vand inden fugning.

2. FUGNING

Bland fugemassen iht. det blandingsforhold, der angives på emballagen. Påfør fugemassen med gummispartel/fugebræt. Arbejd diagonalt over fliserne, og vær omhyggelig med at fylde fugerne. Arbejd ikke på for store arealer uden at sikre, at du har tid til at vaske, før det tørrer.

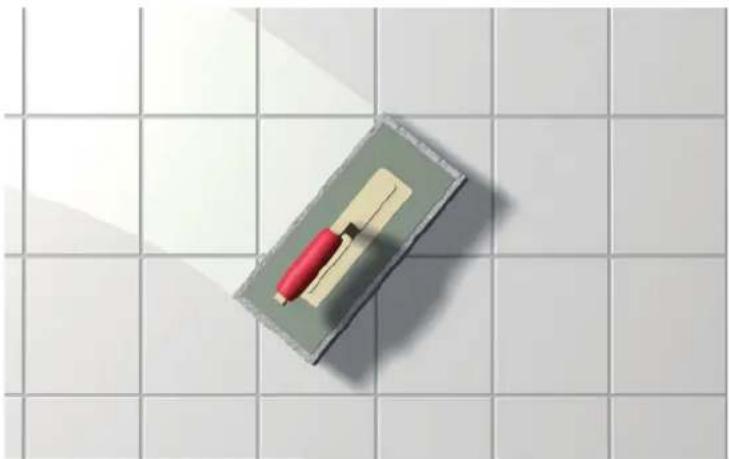

3. VASK

Efter endt fugning påbegyndes vask, så snart fugen har sat sig. Brug et vaskebræt/svamp, og sørg for at udskifte vaske-vandet et par gange, så der ikke resterer rester af fugemasse. Arbejd diagonalt over fugerne (som vist).

Sørg for at vaske alt fugestøv af, før du afslutter arbejdet. Jo mere omhu, der udvises ved afvaskningen, jo bedre bliver slutresultatet.

5. BL∅D FUGE

For at lette blødfugning og for at sikre en fin fuge kan der placeres afdækningstape i hjørnerne. Brug "silifix" til at glatte fugen. Vand, der sprayes på med f.eks. en blomstersprøjte, gør det lettere at forme vådrumssilikonen. Bløde fuger bør kun udføres, hvor de er konstruktivt motiverede på grund af forventede bevægelser.

Blødfugning bør normalt udføres:

• I hjørner og vinkler, hvor underlaget på begge sider er beton, der er støbt mindre end et år før flisebelægning.
• Nyproducerede konstruktioner, hvor der kan forventes risiko for bevægelse i underlaget. For eksempel i hjørner ved vægge, hvor en pladekonstruktion møder betonvæg, eller en pladekonstruktionen møder en pladekonstruktion.
• Ved overgange til andre materialer i vægge så som dørramme, vindueskarm, dørkarm og dørtrin.
• I hjørner ved loft/væg.

REPARATION

DELVIS REPARATION - UDSKIFTNING AF FLISE

Der skelnes mellem reparation i overfladelaget (udskiftning af flise/r) og reparation i og af tætlaget (hvor tætlaget er gen- nembrudt/skal gennembrydes). Reparation som udskiftning af enkle beskadigede fliser oven på tætlaget kan være muligt.

OBS! Reparation kan være mulig afhængigt af forholdene i den enkelte sag. Kontakt os altid ved reparation. Send en e-mail til: [e-mail]

1. FJERNELSE AF FUGE


Fræs eller skrab fugemassen væk omkring den beskadigede flise. Pas på ikke at beskadige tætlaget!

1. SKÆR FLISEN OVER


Skær riller i flisen (se også figur 3), evt. med en vinkelsliber. Flere riller letter arbejdet, men pas på IKKE at skære dybere end tykkelsen af flisen.

1. FJERN FLISEN


Fjern flisestykkerne med stemmejern. For ikke at beskadige tætlaget skal stemmejernet holdes så parallelt med underlaget som muligt!

1. RENG∅R


Rengør underlaget og flisekanterne for fliseklæber og rester af fugemasse.

1. PÅF∅R VÅDRUMSMEMBRAN


Rengør underlaget under den fjernede flise omhyggeligt, og kontroller, at vådrumsfolien ikke er blevet beskadiget. Hvis vådrumsfolien er ubeskadiget, påføres et lag Biltema Vådrumsmembran (med pensel).

Hvis folien er blevet beskadiget, er det vigtigt at reparere den med et stykke folie eller et stykke Biltema Tætningsbånd Vådrum. Reglen om 35 mm overlap skal overholdes, og afhængigt af, hvordan skaden ligger, kan det være nødven-digt at fjerne flere fliser. Reparationslappen monteres med Biltema Tætningslim Vådrum, og vi anbefaler også, at repara-tionen forsegles med Biltema Vådrumsmembran.

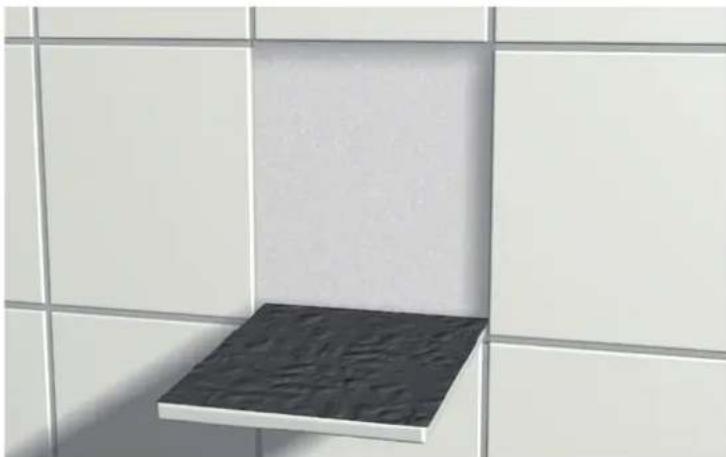

6. MONTER NY FLISE

Monter en ny flise med Biltema Fliseklæber.

RÅD OM VEDLIGEHOLDELSE

Anvisninger om vedligeholdelse af keramiske vægbeklædninger og gulvbelægninger kan rekvireres fra Byggkeramikrådet i digitalt og trykt format. Anvisninger om vedligeholdelse findes også i Byggkeramikhandboken, www.bkr.se.

KONTROL

Der skal udstedes et kvalitetsdokument iht. reglernes bilag A af en BKR-autoriseret entreprenør og underskrives af den vådrumsansvarlige arbejdsleder. Sammen med den aktuelle monteringsanvisning for det godkendte vådrumssystem skal det overdrages til køberen og brugeren/beboeren, når arbejdet er afsluttet. En kopi af kvalitetsdokument og monteringsanvisning for det godkendte vådrumssystem arkiveres til egen dokumentation og skal kunne forevises i forbindelse med kvalitetskontrol.

KONTAKT OS

Tel. [phone]

[e-mail]

www.biltema.dk
