BRUGSANVISNING 15-875 Biltema

1. Tvådelat handtag med sprint

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

1. Todelt håndtak med splint

6. tiltak f∅R BRuk

Kontroll

Inspiser jekken visuelt med henblikk på lekkasje, sprekker eller manglende deler. Er jekken ikke i funksjonsdyktig stand, skal den kasseres eller repareres av en kvalifisert servicetekniker.

Lufting

Denne manual indeholder vigtige oplysninger om maskinens brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Løftekapacitet:....2 tons
Laveste højde:....87 mm
Største højde:....440 mm
Drejelig løftesadel: ....0 115 mm
Længde:....670 mm
Bredde:....310 mm
Højde:....163 mm
Skaftlængde:....1145 mm
Vægt (inkl. skaft): .....21 kg

3. ANVENDELSESOMRÅDE

Denne donkraft må anvendes til at løfte biler iht. instruktionerne i denne manual.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug åndedrætsværn, høreværn og beskyttelsesbriller.

• Brug det rigtige arbejdstøj og skridsikre sko.
• Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, der kan sidde fast i maskinen.
• Indtag altid en god arbejdsstilling med god balance.
• Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet udenfor børns rækkevidde.

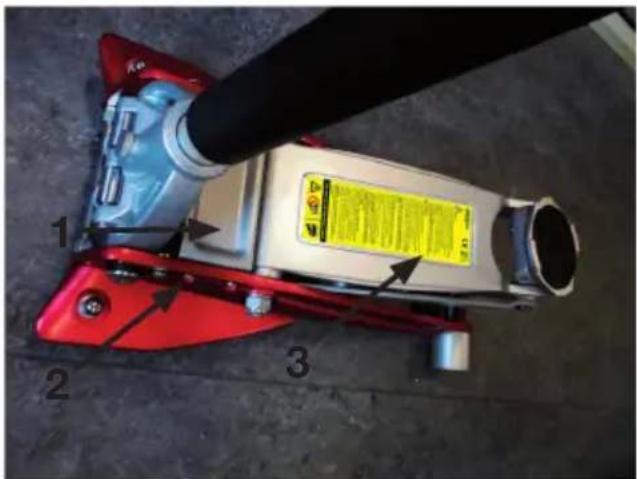

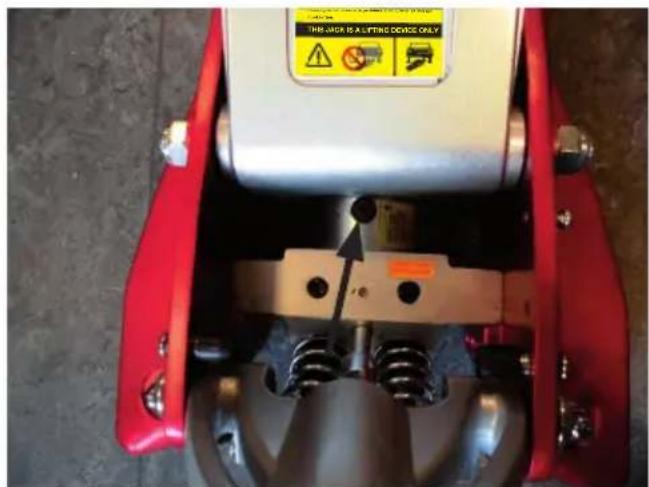

5. BILLEDER

1. Dæksel til påfyldningsprop
2. Fastgørelsesskruer (4 stk.)
3. Løftesadel

1. Fastgørelsesskrue til håndtag

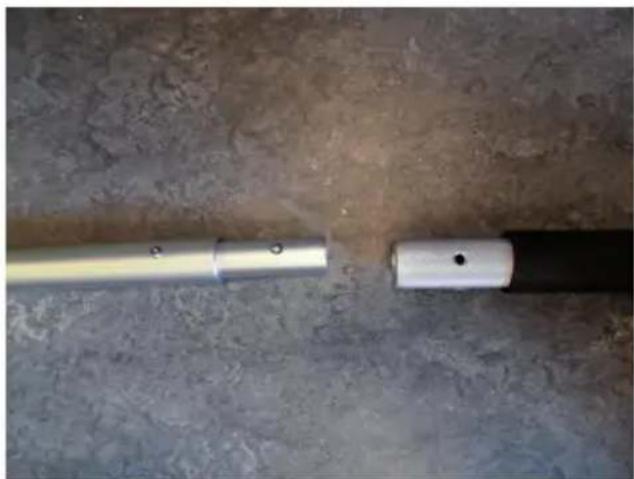

1. Todelt håndtag med split

6. foR Holds Regle R f∅R BRug

Kontrol

Se donkraften efter for revner, lækager eller manglende dele. Hvis donkraften ikke er funktionsdygtig, skal den kasseres eller repareres på et serviceværksted.

Udluftning

Ved levering og ved brug kan der komme luft ind i hydrauliksystemet. Dette kan forårsage nedsat løftekapacitet. Hydrauliksystemet skal da udluftes.

1. Åben udluftningsventilen mod uret en hel omgang for at åbne den helt.
2. Pump 8 hele tag med håndtaget.
3. Drej udluftningsventilen med uret for at lukke den.
4. Pump med håndtaget, indtil stemplet er helt ude. Pump yderligere nogle gange for at få eventuel luft helt ud.
5. Oliepåfyldningsproppen løsnes forsigtigt en smule for at lukke luften ud. Åben udluftningsventilen ved at dreje en hel omgang mod uret og sænk donkraften helt. Tryk sadlen nedad, hvis det er nødvendigt.
6. Drej udluftningsventilen med uret, så den er helt lukket og foretag en funktionsprøve. Gentag ovenstående trin, hvis det er nødvendigt for at udlufte helt.

7. sÆRlige

sikkeRHedsfoRskRifteR

• For din egen sikkerhed må du ikke belaste donkraften ud over den angivne kapacitet.
• Donkraften er kun beregnet til at løfte med.
• Brug kun donkraften på et plant og hårdt underlag.
• Placer altid mindst 2 værkstedsbukke under bilen, når den er løftet op med donkraften.

- Vær omhyggelig med, at løftesadlens centrum altid er lige under den del af bilen, der er beregnet til løftning.

- Brug kun anbefalet tilbehør/redskaber.

- Lav ikke om på donkraftens konstruktion.

- Kontroller donkraftens funktion før hvert brug.

- Træk altid håndbremsen og brug stopklodser, når der løftes biler.

- Donkraften må ikke anvendes med personer i bilen, eller når nogen læner sig op ad bilen.

8. anVendelse

Løft

1. Luk pumpeventilen ved at dreje pumpehåndtaget med uret, indtil ventilen er spændt til. Stram ikke for hårdt.
2. Placer donkraften under bilen. Kontroller så, at løftesadlens (3) centrum er lige under den del af bilen, der er beregnet til at blive løftet.
3. Pump donkraften, indtil den ønskede højde er nået. Sæt værkstedsbukke under bilen. Sænk derefter donkraften lidt, så bilen hviler på såvel donkraft som bukke.

Sænkning

1. Hæv donkraften lidt, så bukkene kommer fri og kan fjernes.
2. Inden donkraften forsigtigt sænkes, skal du kontrollere, at der ikke er forhindringer under bilen.
3. Åben pumpeventilen meget forsigtigt ved at dreje pumpehåndtaget mod uret. Sænkningens hastighed beror på, hvor meget ventilen åbnes.

9. Pasning

• VIGTIGT! Ved påfyldning eller skift af olie – brug Biltemas Hydraulikolie. Oliebeholderen rummer 160 ml. Oliens laveste arbejdstemperatur: -20° C. Bland ikke forskellige typer olie. Brug ikke bremsevæske, motorolie, snavset og forurenet olie, smørevæske eller andre væsker. Dette kan forårsage alvorlige skader på donkraften. Vær meget forsigtig ved påfyldning af olie, så der ikke kommer snavs eller fremmedlegemer ind i hydrauliksystemet.
• Kontroller trykstempel og stempelstang for rust eller korrosion hver tredje måned.
• Rengør med en olieret klud efter behov. Når donkraften ikke er i brug, skal løftesadlen altid være i bundstilling.
• Eventuel reparation må kun udføres af autoriserede fagfolk.
• Produktet indeholder maskinolie. Kontakt den lokale miljøstation med henblik på destruktion.

Smøring

Smør følgende punkter før første brug og derefter mindst 1-2 gange om måneden.

• Pumpehåndtag: Smør bevægelige dele med en tynd olie og kom fedt på den nederste del af pumpehåndtaget, som anbringes i pumpearmens rør.
• Hjul: Smør alle aksler og lejer med en tynd olie.
• Løftearm: Indfedt løftearmens fastgørelser.
• Løftesaddel og dens kædesystem: Smør bevægelige og drejelige dele på løftesadlen hhv. løftearmens kædesystem med tynd olie.
• Pumpearmens styrebolte: Smør de to styrebolte med en tynd olie.
• Pumpestempel og stempelpind: Indfedt berøringspunkterne mellem pumpestemplets styrespor og tilsvarende tværbolt på pumpearmen.

Fejlfinding

A. Løftehåndtaget løftes opad ved belastning.
B. Løftehåndtaget sænkes ved belastning.
C. Donkraften løfter ikke bilen.
C. Donkraften kan ikke holde bilen opløftet.
E. Donkraften løfter ikke til fuld højde.
F. Donkraftens hydraulikpumpe fornemmes "svampet" ved belastning.
G. Donkraften kan ikke sænkes helt efter at have været løftet op.

CGF Hydraulikoliestanden er for lav. Skru olieproppen (4) af og fyld på med ren hydraulikolie.
CEG Åben påfyldningsproppen (4) for at lukke eventuel luft ud fra hydrauliksystemet.
CEF Der kan være kommet luft i donkraftens hydrauliksystem, der så skal udluftes.
ABCD Måske lukker pumpeventilen ikke helt. Sænk løftearmen og luk ventilen. Sæt foden på et af donkraftens forhjul og hæv løftearmen til maks. højde med hånden. Åben pumpeventilen, hvorved løftearmen igen sænkes. Donkraften skal nu fungere korrekt.
G Kontroller fjederen. Den kan være hægtet af eller gået i stykker. Hægt den fast eller sæt en ny fjeder på. Den skal sandsynligvis smøres. Rengør og smør alle bevægelige dele på løftearmens kædesystem.

10. oPBeVaRing

Når donkraften ikke er i brug, skal løftesadlen altid være i bundstilling. Opbevar donkraften i et tørt rum og udenfor børns rækkevidde.

11. milj∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så det kasseres miljøvenligt.
