BRUGSANVISNING 15-872 Biltema

Risiko for alvorlig ulykke.

OBS!

Risiko for mindre personskade eller ma- skinskade.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Denne manual indeholder vigtige oplysninger om maskinens brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE SPECIFIKATIONER

Løftekapacitet: .....2,5 tons Laveste højde uden forlænger: 145 mm Største højde uden forlænger: .440 mm Laveste højde med forlænger: .238 mm Største højde med forlænger: .530 mm Drejelig løftesadel: .....Ø 55 mm Længde: .....635 mm Bredde: .....240 mm Højde: .....160 mm Skaftlængde: .....620 mm Vægt (inkl. skaft): .....20 kg

3. ANVENDELSESOMRÅDE

Garagedonkraft 15-872 må kun bruges til at løfte biler ved dækskifte.

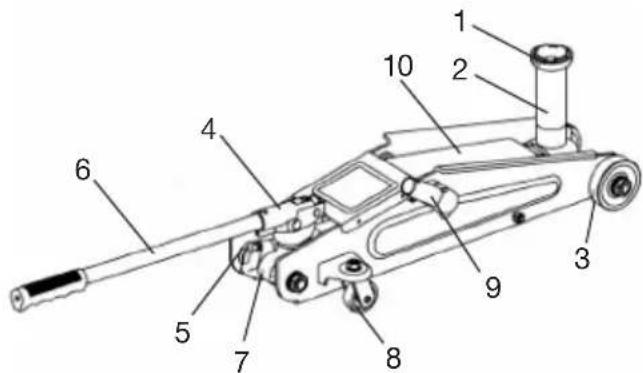

4. OVERSIGTSBILLEDE

Ved levering eller ved brug kan der komme luft ind i hydrauliksystemet. Dette kan forårsage nedsat løftekapacitet. Hydrauliksystemet skal da udluftes. Åben pumpeventilen (5) helt ved at dreje pumpehåndtaget mod uret. Med pumpeventilen åben pumpes 6-10 fulde slag samtidigt med, at løftesadlen holdes nedtrykt.

6. SIKKERHEDSFORSKRIFTER

På maskinen er der et advarselssymbol [varningstriangel] og en advarselstekst. Lad den sidde på maskinen, og læs den før brug.

• For din egen sikkerhed må du ikke belaste donkraften ud over den angivne kapacitet.
• Donkraften er kun beregnet til at løfte med.

• Placer altid mindst 2 værkstedsbukke under bilen, når den er løftet op med donkraften.

• Træk altid håndbremsen og brug stopklodser, når der løftes biler.

• Brug kun donkraften på et plant og hårdt underlag.
• Vær omhyggelig med, at løftesadlens centrum altid er lige under den del af bilen, der er beregnet til løftning.

7. ANVENDELSE

Løft

1. Luk pumpeventilen (5) ved at dreje pumpehåndtaget med uret, indtil ventilen er spændt til. Stram ikke for hårdt.
2. Placer donkraften under bilen. Kontroller så, at løftesadlens (1) centrum er lige under den del af bilen, der er beregnet til at blive løftet (fig. y).
3. Hæv donkraften med hurtigløftet (9). Pump derefter donkraften op til den ønskede højde med skaftet (4) i pumpeposition. Sæt værkstedsbukke under bilen. Sænk derefter donkraften lidt, så bilen hviler på såvel donkraft som bukke.

Sænkning

1. Hæv donkraften lidt, så bukkene kommer fri og kan fjernes.
2. Inden donkraften forsigtigt sænkes, skal du kontrollere, at der ikke er forhindringer under bilen.
3. Åben pumpeventilen (5) meget forsigtigt mod uret. Sænkningens hastighed beror på, hvor meget ventilen åbnes.

8. VEDLIGEHOLDELSE & PASNING

OBS!

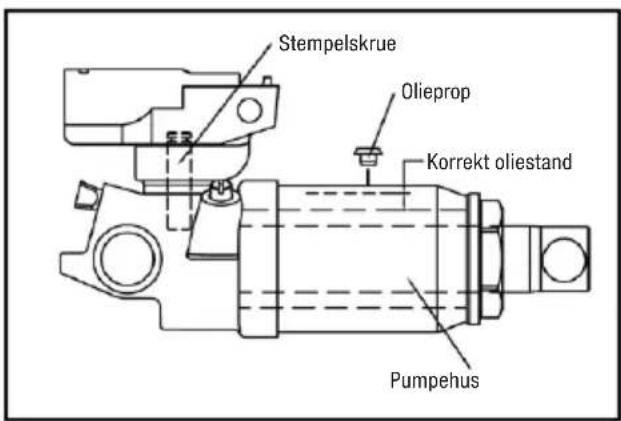

• VIGTIGT! Ved påfyldning eller skift af olie – brug Biltemas Hydraulikolie. Oliebeholderen rummer 156 ml. Oliens laveste arbejdstemperatur: -20° C. Bland ikke forskellige typer olie. Brug ikke bremsevæske, motorolie, snavset og forurenet olie, smørevæske eller andre væsker. Dette kan forårsage alvorlige skader på donkraften. Vær meget forsigtig ved påfyldning af olie, så der ikke kommer snavs eller fremmedlegemer ind i hydrauliksystemet.
• Kontroller trykstempel og stempelstang for rust eller korrosion hver tredje måned. Rengør med en olieret klud efter behov. Når donkraften ikke er i brug, skal løftesad-

len altid være i bundstilling.

• Reparationer må kun udføres på et autoriseret værksted.
• Produktet indeholder maskinolie. Kontakt den lokale miljøstation med henblik på destruktion.

Smøring

1. Smør følgende punkter før første brug og derefter mindst 1–2 gange om måneden.
2. Pumpehåndtag: Smør bevægelige dele med en tynd olie og kom fedt på den nederste del af pumpehåndtaget, som anbringes i pumpearmens rør.
3. Hjul: Smør alle aksler og lejer med en tynd olie.
4. Løftearm: Indfedt løftearmens fastgørelser.
5. Løftesaddel og dens kædesystem: Smør bevægelige og drejelige dele på løftesadlen hhv. løftearmens kædesystem med tynd olie.
6. Pumpearmens styrebolte: Smør de to styrebolte med en tynd olie.
7. Pumpestempel og stempelpind: Indfedt berøringspunkterne mellem pumpestemplets styrespor og tilsvarende tværbolt på pumpearmen.

9. FEJLS∅GNINGSSKEMA

A. Løftehåndtaget løftes opad ved belastning.
B. Løftehåndtaget sænkes ved belastning.
C. Donkraften løfter ikke bilen.
C. Donkraften kan ikke holde bilen opløftet.
E. Donkraften løfter ikke til fuld højde.
F. Donkraftens hydraulikpumpe fornemmes "svampet" ved belastning.
G. Donkraften kan ikke sænkes helt efter at have været løftet op.

CGF Hydraulikoliestanden er for lav. Skru olieproppen af og fyld på med ren hydraulikolie.

CEG Åben olieproppen for at lukke eventuel luft ud fra hydrauliksystemet.

CEF Der kan være kommet luft i donkraftens hydrauliksystem, der så skal udluftes. Åben pumpeventilen (5) en hel omgang mod uret. Løft de bagerste hjul op, indtil donkraften står lodret. Pump 6-10 fulde slag samtidigt med, at løftesadlen holdes nede. Luk pumpeventilen (5) og prøv donkraften igen.

ABCD Måske lukker pumpeventilen (5) ikke helt. Sænk løftearmen (10) og luk ventilen (5). Sæt foden på et af donkraftens

forhjul (3) og hæv løftearmen (10) til maks. højde med hånden. Åben pumpeventilen (5) hvorved løftearmen (10) igen sænkes. Donkraften skal nu fungere korrekt.

G Kontroller fjederen. Den kan være hægtet af eller gået i stykker. Hægt den fast eller sæt en ny fjeder på. Den skal sandsynligvis smøres. Rengør og smør alle bevægelige dele på løftearmens kædesystem.

10. MILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så det kasseres miljøvenligt.
