BRUGSANVISNING 86-6008 Biltema

Koblinger skal ikke kobles til rustfrie eller forkrommede rør.

KONSTRUKSJON

Koblinger

Koblinger må ikke tilsluttes rustfri eller forkromede rør.

KONSTRUKTION

Koblinger

Systemet består af rør og koblinger med størrelsen 15 mm. Det opfylder kravene til de fleste vand- og varmesystemer til privat og kommercielt brug. I systemet indgår også rørindsatser, som skal monteres i hver kobling. Vi kan ikke garantere for pasform og funktion ved brug af andre producenters rørindsatser. Koblingerne er fremstillet af acetal.

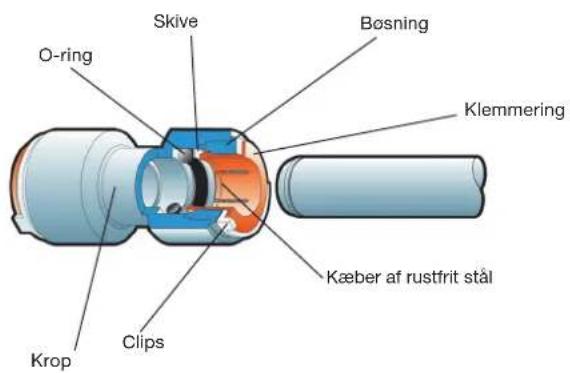

Skive O-ring Bøsning Klemmering Kæber af rustfrit stål Clips Krop

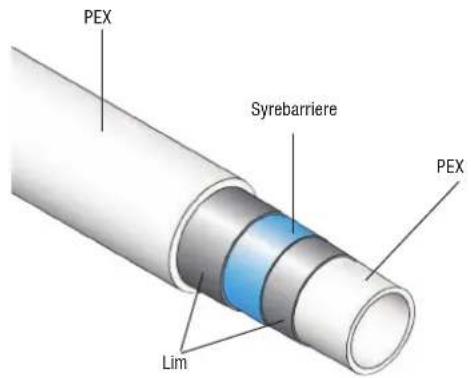

Rør

Røret er udstyret med en syrebarriere, som gør det egnet til både koldt og varmt vand samt centralvarmesystemer. Størrelsen er 15 ± 0,1 mm.

PEX Syrebarriere PEX Lim

APPLIKATIONER

Systemet er egnet til midlertidig eller permanent vand- og varmeledning i hjemmet og i kommercielle virksomheder, inklusive centralvarmesystemer.

Godkendte anvendelsesområder:

• Indirekte koldtvandssystemer.
• Ventilerede og uventilerede varmtvandssystemer.
• Ventilerede og uventilerede centralvarmesystemer.

Ikke godkendte anvendelsesområder:

• Gas
- Olie brændstof
- Trykluft

Arbejdstemperatur og tryk

Applikation Normal temp.		Maks. temp.	Maks. bar
Koldt vand 20°	C 20°C 12
Varmt vand (inkl. uventileret)	65°C 95°C	6
Centralvarme 82°	C 105°C,	mom. 114°C.	3

Produktet er egnet til kontrolleret centralvarme, som ikke overstiger 82° C. Applikationer, som risikerer at udsætte rørene for kraftig varme i lang tid, er ikke egnede, f.eks. brændstofsystemer og solceller.

Produktet tåler høje temperaturer, op til 114° C, men kun i korte perioder. Anvend derfor ikke produktet til ukontrollerede varmesystemer.

Indföringsdybde

Efter installation bør sytemet testes.

Der må ikke forekomme nogen lækage under og efter testen. Hvis testen mislykkes, er det tegn på, at installationen ikke er korrekt udført, men en test, som lykkes, er dog ikke bevis på, at installationen er korrekt Følg alle installationsanvisningerne.

Spuling af systemet

Spul systemet igennem med rent vand, inden det tages i brug, så eventuelt snavs og kemikalier fjernes.

Installationsråd

Anbefalet hulstørrelse ved rørtrækning gennem bjælker

1 % i længden ved temperaturer på 20–82° C.

Rørindsats

Brug altid anbefalede rørindsatser og sikre, at de er sat ordentligt i.

Metal

Hvis rørene skal trækkes gennem metal, bør hullerne fyldes med gummi for at forhindre rørene i at tage skade.

PEX-R∅R

86-6014 Pex-rør, 15 mm, 3 m

86-6015 Pex-rør, 15 mm, 25 m

KOBLINGER & TILBEH∅R

86-6001 Kobling, lige, 15 mm, 2 stk.

86-6002 Reduktionskobling, 15–10 mm

86-6003 Vinkelkobling 90°, 15 mm, 2 stk.

86-6004 Vinkelkobling 90°, 10 mm

86-6005 T-kobling, 15 mm, 2 stk.

86-6006 T-kobling, 15 x 15 x 10 mm

86-6007 Endeprop, 15 mm, 2 stk.

86-6008 Messingskobling, lige, 15 mm-1/2"

86-6009 Messingskobling, lige, 15 mm–3/4"

86-6010 Messingskobling, vinkel 90°, 15 mm–1/2"

86-6011 Rørindsats, 15 mm, 20 stk.

86-6012 Klemmering blå, 15 mm, 50 stk.

86-6013 Klemmering rød, 15 mm, 50 stk.

12-195 Plastrørsaks

INSTALLATION

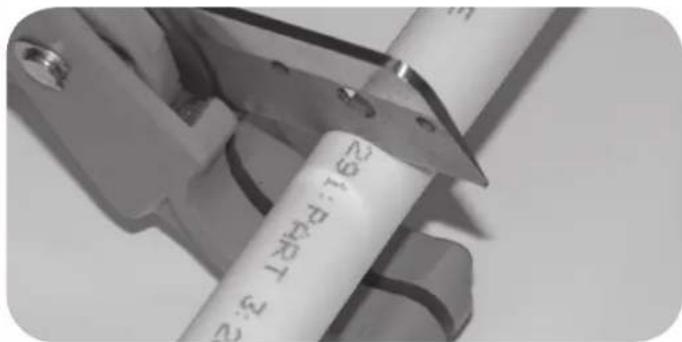

1. Klip røret af med Biltemas Plastrørsaks 12-195, eller et andet egnet værktøj, som giver et rent snit, ellers er der risiko for lækage.

PIPE BS 7291:P4R

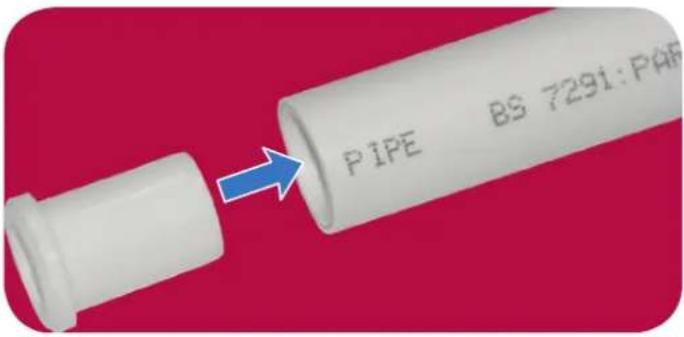

1. Sæt rørindsatsen i røret.

3a. Vi anbefaler, at du markerer indföringsdybden på røret, se tabel.

1. Kontroller, at røret sidder fast ved at trække i det.

1. Afmonter ved at fjerne klemmeringen og trykke koblingen ind og træk røret ud.
