KÄYTTÖOHJE 86-6008 Biltema

VesiJOHtOJäRJestelmä

Tilapäiseksi tai pysyväksi vesijohdoksi

Vandledningssystem

Til midlertidig eller permanent vandledning

Monikäyttöinen, kevyt sekä helposti asennettava ja irrottava järjestelmä Kestää pakkasta. Huoltovapaa ja kestävä. Hyväksytty putkia ja liitoksia varten

dK

Tilapäiseksi tai pysyväksi vesijohdoksi

HUOMIO!

Liitoksia ei saa yhdistää ruostumattomasta teräksestä valmistettuihin tai kromattuihin putkiin.

RAKENNE

Liitokset

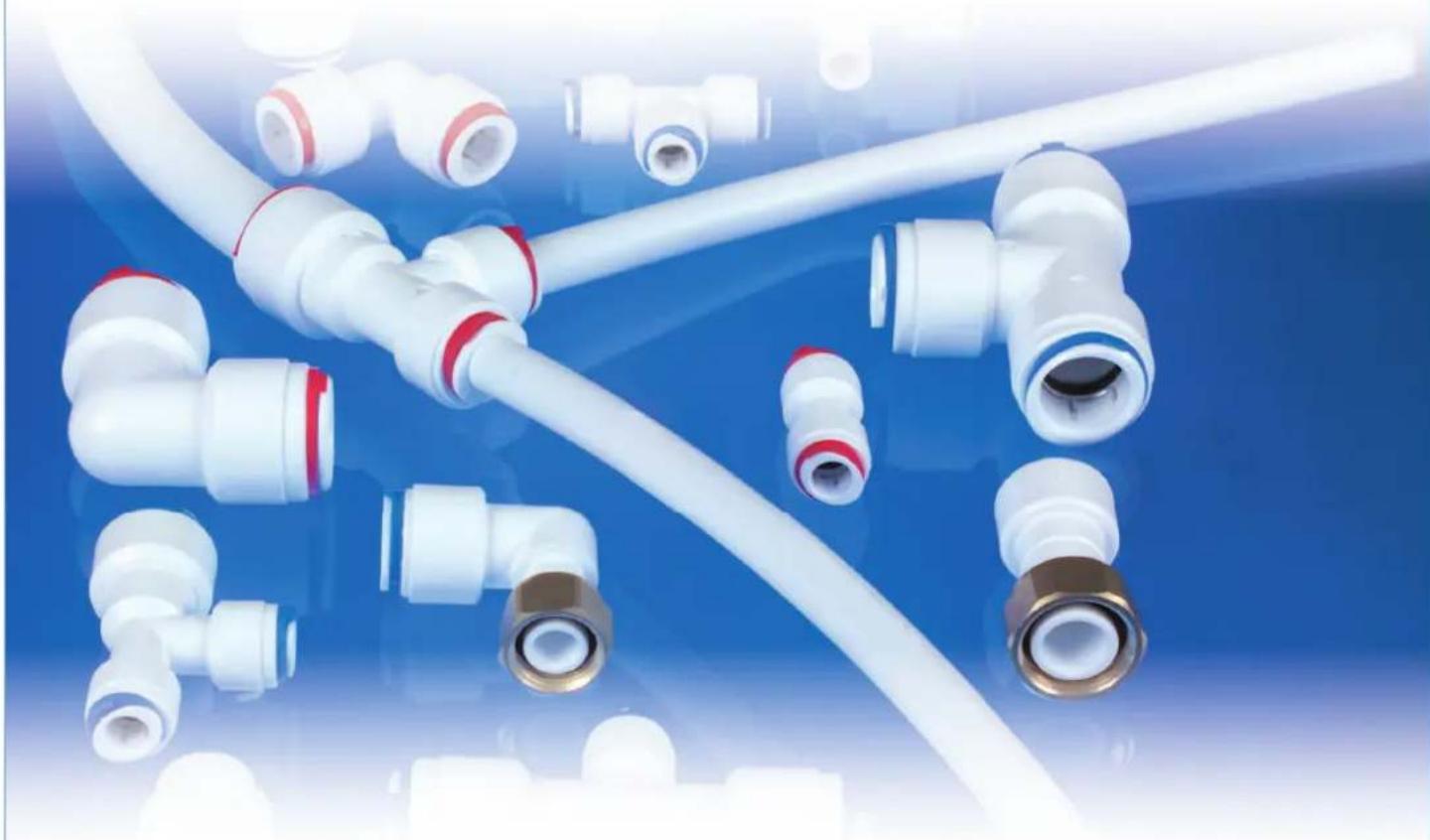

Järjestelmä koostuu 15 mm:n putkista ja liitoksista. Se täyttää useimmat yksityisessä tai kaupallisessa käytössä vesijohto- tai lämmitysjärjestelmille asetettavat vaatimukset. Järjestelmä sisältää myös liitoksiin yhdistettävät kiinnikkeet. Yhteensopivuutta muiden valmistajien putkikiinnikkeiden kanssa ei taata. Liitokset on valmistettu asetaalista.

Putki

Putki on happisuojattu, joten sitä voi käyttää lämmin- ja kylmävesi- sekä keskuslämmitysjärjestelmissä. Koko on 15 ± 0,1 mm.

KÄYTTÖKOHTEET

Järjestelmää voi käyttää tilapäisiä tai pysyviä vesi- ja keskuslämmitysputkia asennettaessa kotona tai liikekiinteistöissä, myös keskuslämmitysjärjestelmissä.

Hyväksytyt käyttökohteet

• Epäsuorat kylmävesijärjestelmät
• Tuuletetut tai tuulettamattomat lämminvesijärjestelmät
• Tuuletetut tai tuulettamattomat keskuslämmitysjärjestelmät

Ei ole hyväksytty seuraaviin käyttökohteisiin:

• Kaasu
• Öljy- tai polttoaineputket
• Paineilma

Käyttölämpötila ja paine

Käyttökohde Normaali lämpötila	Suurin lämpötila	Baareja enlntään
Kylmä vesi 20 °C	20 °C 12
Lämmin vesi (myös tuulettamaton)	65 °C 95 °C 6
Keskuslämmitys 82 °C 105 °C,	hetkellisesti 114 °C	3

Järjestelmä soveltuu valvotulle keskuslämmitykselle, jonka lämpötila ei tavallisesti ylitä + 82 °C. Ei sovellu käyt-tökohteisiin, joissa putkiin kohdistuu pitkäaikainen liian korkea kuumuus, esimerkiksi polttoainejärjestelmissä tai aurinkokennoja käytettäessä.

Kestää korkeaa jopa 114 asteen lämpötilaa mutta vain hetkellisesti. Älä käytä järjestelmää hallitsemattomissa lämmitysjärjestelmissä.

Syvyys

Putken koko Syvyys
15 33

Järjestelmän koestaminen

Järjestelmä on koestettava asennuksen jälkeen.

1. Säädä paineeksi 2 baaria 10 minuutin ajaksi.
2. Nosta paine 10 baariin 10 minuutin ajaksi.

Vuotoja ei saa esiintyä koestamisen aikana eikä sen jälkeen. Jos vuotoja esiintyy, asennusta ei ole tehty oikein. Noudata aina asennusohjeita.

Järjestelmän huuhteleminen

Huuhtele järjestelmä puhtaalla vedellä ennen sen ottamista käyttöön, jotta mahdollinen lika ja kemikaalit poistuvat.

Asennusneuvoja

Suositeltu aukon koko vedettäessä putki palkkien läpi

Putken koko Aukon läpimitta
15 20

Putkiliittimet

Putkiliittimiä ei saa asentaa 60 mm lähemmäs päätytulppaa. Putkiliittimen tulee tukea putkea, jotta liitoksiin ei kohdistu painetta.

Lämpölaajeneminen (PE-X-putki)

1 % pituussuunnassa lämpötiloissa 20–82 °C.

Putkikiinnikkeet

Käytä aina suositeltuja putkikiinnikkeitä. Varmista, että ne on asennettu kunnolla.

Metalli

Jos putki vedetään metallin läpi, aukot on täytettävä kumilla, jotta putki ei vaurioitu.

PEX-PUTKI

86-6014 Pex-putki, 15 mm, 3 m

86-6015 Pex-putki, 15 mm, 25 m

LIITTIMET JA TARVIKKEET

86-6001 Liitos, suora, 15 mm, 2 kpl

86-6002 Supistusliitos, 15–10 mm

86-6003 Kulmaliitos 90°, 15 mm, 2 kpl

86-6004 Kulmaliitos 90°, 10 mm

86-6005 T-liitos, suora, 15 mm, 2 kpl

86-6006 T-liitos, 15 x 15 x 10 mm

86-6007 Päätytulppa, 15 mm, 2 kpl

86-6008 Messinkiliitos, suora, 15 mm-1/2"

86-6009 Messinkiliitos, suora, 15 mm-3/4"

86-6010 Messinkiliitos, 90°, 15 mm-1/2"

86-6011 Putkikiinnike, 15 mm, 20 kpl

86-6012 Puserrusrengas, sininen, 15 mm, 50 kpl

86-6013 Puserrusrengas, punainen, 15 mm, 50 kpl

12-195 Muoviputkisakset

Asentaminen

1. Katkaise putki Bilteman Muoviputkisaksilla 12-195 tai muulla kunnon työkalulla, joka jättää tasaisen leikkauspinnan. Muutoin voi aiheutua vuoto.

1. Asenna putki putkikiinnikkeeseen.

3a. On suositeltavaa merkitä asennussyvyys putkeen taulukossa näkyvällä tavalla.

Putki asennussyvyys

15 mm 33 mm

3b. Asenna putki liitokseen ja varmista, että se menee perille saakka o-renkaan ohi.

1. Tarkista putkea vetämällä, että se on tiukasti paikoillaan.

1. Kiinnitä puristusrengas. Merkitse kylmä ja lämmin sinisellä ja punaisella.

1. Voit irrottaa putken irrottamalla puristusrenkaan, painamalla liitosta ja vetämällä putkea ulospäin.
