BRUGSANVISNING 25-987 Biltema
- Selvsugende elpumpe til pumpning af vand eller diesel.
- IKKE beregnet til kontinuerlig drift.
- Velegnet til pumpning af vand, som lænsepumpe til både eller til pumpning af diesel (viskositet 2\~5,35, temp. 37,8 °C, med laveste fl ammepunkt +55 °C) mellem to tanke.
- Pumpehus og pumpedele i bronze, der tåler at køre tør i kortere perioder.
- Indløbssiden er forsynet med in-line-fi Iter.
TEKNISKE SPECIFIKATIONER
Volt: 12 V
Sikring: 10 A
Kapacitet: ..... 15 l/min. (ved 2 m trykhøjde)
Tryk: 2 bar
Slangetilkobling: . R 1/2" rorgevind
Vægt: 1,5 kg
Mål: 160 x 166 x 95 mm (Ixbxh)
TEMPERATUR OG FUGTIGHED
Temperatur: .... min. -10 °C/
maks. +60 °C
Relativ luftfugtighed:....maks. 90 %
Temperaturerne herover er tilnærmede for alle komponenter på pumpen og skal efterleves for at undgå skader eller tekniske fejl.
INDLEDENDE KONTROL
Kontroller, at der ikke er opstået nogle skader på pumpen under transporten eller opbevaringen. Både indløbs- og afl øbskanal skal omhyggeligt rengøres for støv og rester af emballagemateriale. Kontroller derefter, at bådens el-system (12 V) passer med pumpens tekniske specifi kationer.
PLACERING AF PUMPEN
Pumpen kan anbringes i en vilkårlig position. Skrues fast sammen med de vibrationsdæmpende gummi-fodder, der følger med pumpen. Ved at montere disse mindskes lyd- og vibrationsniveauet.

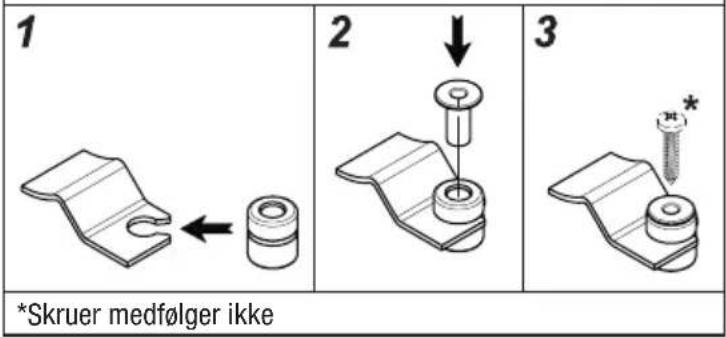

MONTERING AF VIBRATIONSDÄMPERE
Monter IKKE pumpen på et sted, hvor der fi ndes letantændelige dampe eller gasser. Monter pumpen et sted, hvor det er let at komme til ved inspektion. Pumpen er mærkebeskyttet iht. IP55.
R∅R/SLANGETRÆKNING
- Fjern først et eventuelt beskyttelsesdæksel fra pumpens tilkoblinger.
- Inden trykslangen tilkobles, skal du fylde pumpe-kammeret delvis med vand for at lette fl owet.
- Placer ikke pumpen højere end 1,5 m over mindsteniveauet for den væske, der skal pumpes.
- Sørg for, at afl øbsslangen er tom.
- Undgå at ind- og afl øbsslange får nogle skarpe bøjninger af hensyn til pumpens optimale effektivitet.
- Det anbefales at montere indløbsfi Iter.
- Anvend til formålet godkendte slanger og koblinger.
ELEKTRISK TILSLUTNING
- Tilslutning skal ske direkte til bådens 12 V-batteri.
- Pumpen skal sikres med en passende sikring (10 A).
- El-kablets tværsnitsareal ved forskellige afstande mellem pumpe og batteri: < 5 m = 1,5 mm², 5\~10 m = 2,5 mm², > 10 m = 4 mm². For tynde kabler medfører spændingsfald/effekttab og dermed reduceret pumpeeffekt og endda overophedning af kablerne.
- Den kapacitet, der angives på maskinskiltet (15 l/min. ved 2 m trykhøjde), gælder ved anvendelse af en slange med en indvendig diameter på 13 mm.
- For at sikre korrekt fl owretning hos pumpen (i overensstemmelse med pilmarkeringen på pumpen) skal pumpemotorens (+) mærkede tilslutning tilsluttes til batteriets pluspol (+), og pumpemotorens (-) mærkede tilslutning tilsluttes til batteriets minuspol (-).
VEDLIGEHOLDELSE
- Der kræves ingen særlig vedligeholdelse, hvis pumpen anvendes til pumpning af diesel. Hvis pumpen ikke skal anvendes i en periode på mindst 30 dage (specielt ved pumpning af ferskeller saltvand), anbefales det at køre ferskvand gennem pumpen og derefter løsne frontpladens skruer. Når pumpen skal anvendes igen, skal du kørt den kortvarigt (nogle sekunder) og derefter spænde skruerne fast igen.
- Kontroller regelmæssigt pumpen, og hold eventuelt indløbsfi liter rent.
- Kontroller pumpekammeret hver måned, og hold det rent for fremmedlegemer.
- Kontroller hver måned, at el-kabeltrækningen er i god stand.
- Hver 500. driftstime skal pumpemotorens kulbørster udskiftes.
- Ved eventuel service og reparation må der kun bruges originale reservedele.

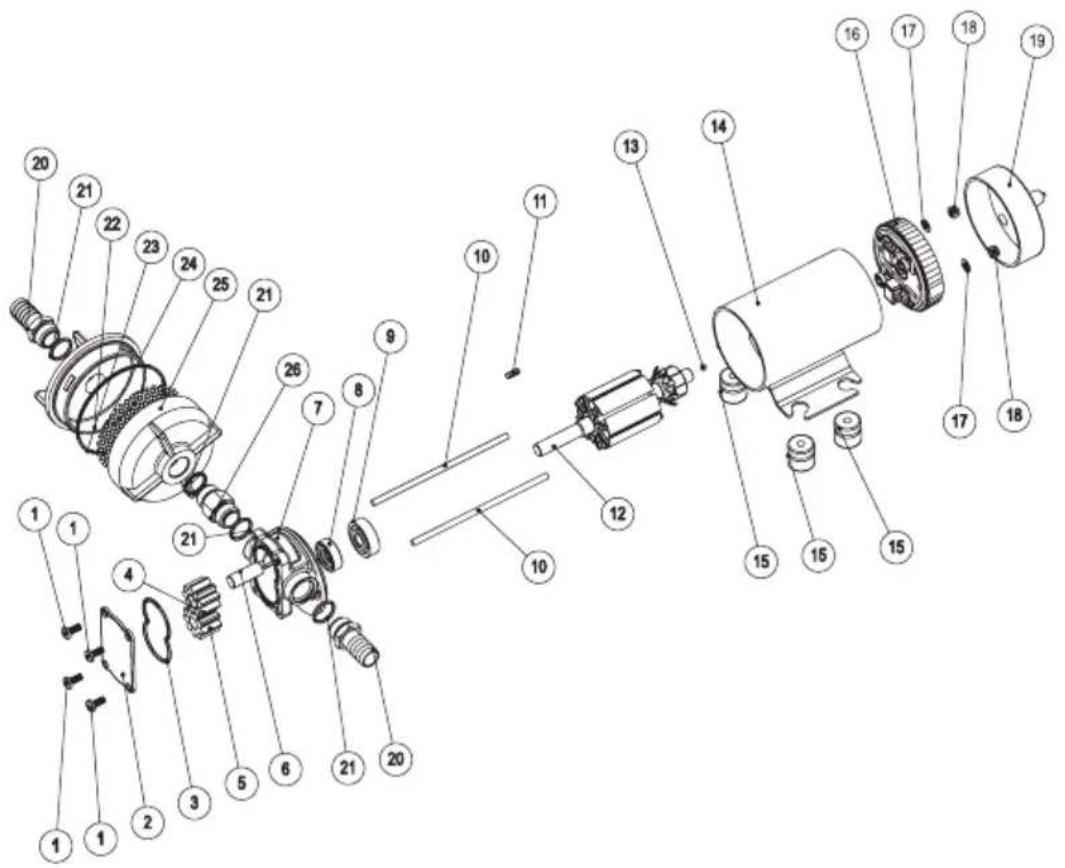

EKSPLODERET SKITSE
Nr. Antal Betegnelse
| 1 | 4 | Skrue M4 x 10 |
| 2 | Frontplade | |
| 3 | O-ring | |
| 4 | Tomgangsdrev | |
| 5 | Drivgear | |
| 6 | Tomgangsaksel | |
| 7 | Pumpehus | |
| 8 | Gummikanttætning | |
| 9 | Kuglelejer | |
| 10 | 2 | Stang |
| 11 | 1 | Kile |
| 12 | 1 | Anker |
| 13 | 1 | Stålkugle |
| 14 | 1 | Pumpehus med magneter |
| 15 | 4 | Gummifod |
| 16 | 1 | Kulbørsteholder |
| 17 | 2 | Skive |
| 18 | 2 | Møtrik M4 |
| 19 | 1 | Gummildæksel |
| 20 | 2 | Slangetilkobling |
| 21 | 4 | O-ring |
| 22 | 1 | Ydre fi Iterhus |
| 23 | 1 | Filter-O-ring |
| 24 | 1 | Filternet |
| 25 | 1 | Indre fi Iterhus |
| 26 | 1 | Nippel 3/8" |
brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
