BRUGSANVISNING 25-9936 Biltema

OBS! Pumpen er ikke beregnet for bensin, løsemidler eller andre brennbare væsker.

INNLEDENDE KONTROLL

Selvansugende lænsepumpe, der kan bruges i begge retninger. Pumpen kan bruges med både saltvand og ferskvand som lænsepumpe, spildevandspumpe og til at spule dæk. Robust motor og metalgear samt aksler af rustfrit stål garanterer lang levetid. Pumpen er ikke beregnet til kontinuerlig drift.

OBS! Følg instruktionerne i denne vejledning, når du installerer pumpen. Tilslutning på anden måde end den, der er beskrevet i denne vejledning, kan beskadige pumpen. Skader på grund af forkert tilslutning erstattes ikke.

TEKNISKE DATA

Spænding:....12 V

Kapacitet: ....30 l/min

Trykhøjde:....3 m

Strømforbrug:....8 A (Maks. 10 A start)

Sikring: 15 A

Slangetilslutning: ....3/4" (19 mm)

Dimensioner:....150 x 119 x 98 mm

Vægt:....2,48 kg

ADVARSEL OM EKSPLOSIONSRISIKO

OBS! Pumpen er ikke beregnet til benzin, opløsningsmidler eller andre brandbare væsker.

INDLEDENDE KONTROL

Kontroller, at der ikke er opstået nogen skader på pumpen under transport eller opbevaring. Både indløbs- og udløbskanal skal rengøres grundigt for støv og rester af emballagemateriale. Kontroller, at bådens el-system passer til pumpens tekniske specifikationer.

PLACERING AF PUMPEN

Placering og samling kan finde sted i en vilkårlig stilling. Skru benene på bundpladen, og fastgør de vibrationsdæmpende gummifødder, der følger med pumpen. Fødderne reducerer støj og vibrationer. Pumpen må ikke monteres et sted, hvor der er letantændelige dampe eller gasser. Monter pumpen et sted, der let kan nås ved eftersyn.

R∅R-/SLANGEF∅RING

Fjern først eventuelle beskyttelseshætter fra pumpens studse. Inden trykslangen tilsluttes, skal pumpekammeret fyldes delvist med vand for at lette gennemstrømningen. Brug ikke koblinger med konisk gevind, da de kan beskadige pumpens tilslutningsgevind, hvis de spændes for hårdt.

Det anbefales at montere et indløbsfilter. Brug slanger og fittings, der er godkendt til formålet. Brug slange med 3/4 "(19 mm) rørgevind.

INSTALLATION

Pumpemotorens (+) klemme sluttes til batteriets pluspol (+), og pumpemotorens (-) klemme til batteriets minuspol (-). Pumpen skal sikres med den angivne sikringsstørrelse (15 A).

Elledningernes tværsnitsareal ved forskellige afstande mellem pumpe og batteri:

$$ \leq 5 \mathrm{m} = 2, 5 \mathrm{mm} ^ {2} > 5 - 1 0 \mathrm{m} = 4 \mathrm{mm} ^ {2} $$

For tynde ledninger medfører spændingsfald/effekt-tab og dermed reduceret pumpeeffekt samt overophedning af ledningerne.

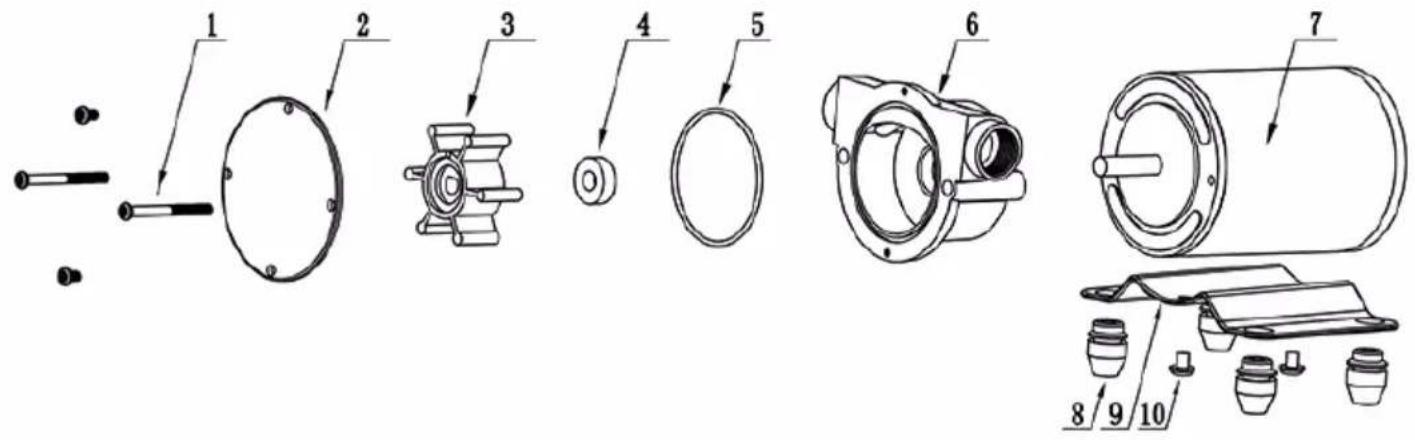

OVERSIGT OVER DELE

1. Skrue 1
2. Dæksel af rustfrit stål
3. Pumpehjul
4. Pakdåse
5. O-ring
6. Pumpehoved
7. Motor
8. Ben til bundplade
9. Skrue 2
10. Gummifødder

AFFALDSHÄNDTERING

Elaffald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
