BRUGSANVISNING 50-085 Biltema

Du trenger: 1 fl att skrujern og 1 skiftenøkkel (medfølger ikke).

Instruksjoner

OBS! Læs manualen før montering og brug. Gem den til fremtidig brug.

ADVARSEL! Grillen må udelukkende bruges udendørs.

ANVENDELSESOMRÅDE

Denne kuglegrill er beregnet til at grille med trækul eller briketter. Grillen må udelukkende bruges udendørs.

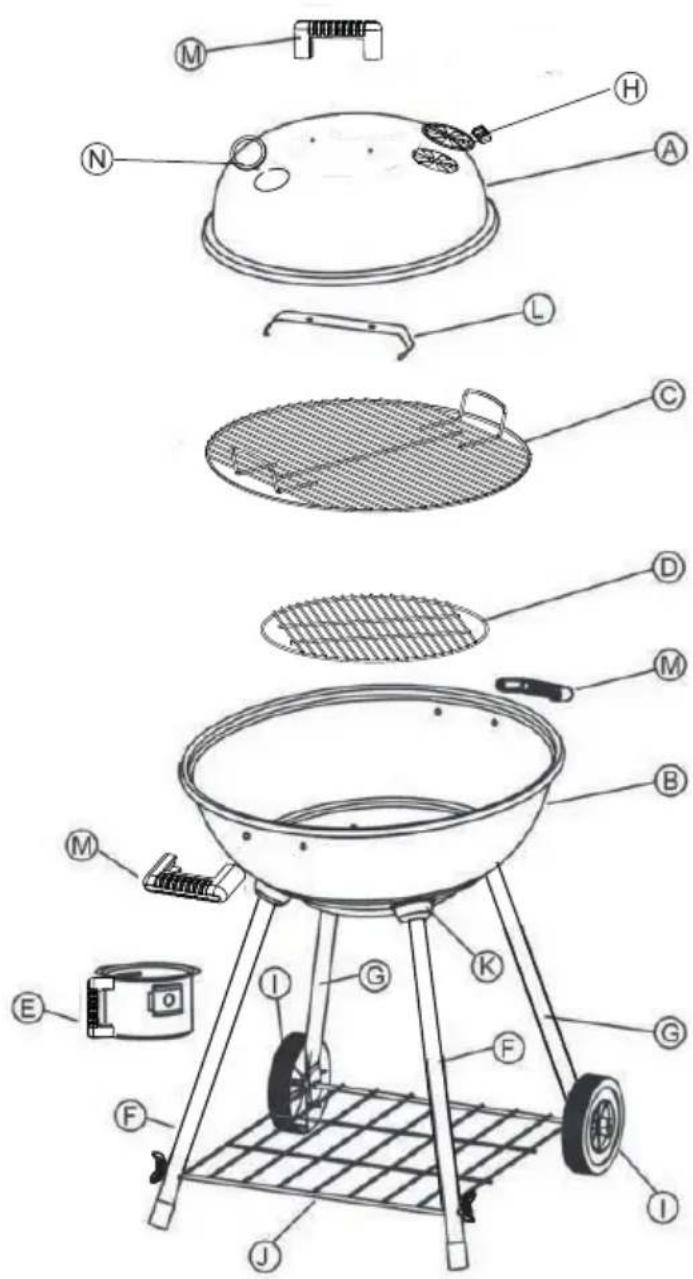

EKSPLOSIONSTEGNING

A. Låg
B. Skål
C. Grillrist
D. Kulrist
E. Askeskuffe
F. Ben
G. Ben med hjul
H. Luftventil
I. Hjul
J. Afl æggehylde
K. Beslag til ben
L. Krog til ophængning af låg
M. Håndtag
N. Termometer

1		M6x35	4pcs
2		M6x20	6pcs
3		M5x10	1pc
4		M5	1pc
5		M8	2pcs
6		M6	2pcs
7		PLAST 8X18	2pcs
8		FIBER 6X18	6pcs
9		METAL 6X18	10pcs

Monteringsdele

1. Skrue, 4 stk.
2. Skrue til håndtag, 6 stk.
3. Skrue, 1 stk.
4. Møtrik, 1 stk.
5. Låsemøtrik, 2 stk.
6. Vingemøtrik, 2 stk.
7. Plan skive, plast, 2 stk.
8. Plan skive, fi ber, 6 stk.
9. Plan skive, metal, 10 stk.

MONTERING

Værktøj

Du skal bruge følgende: 1 stk. kærvskruetrækker og 1 skiftenøgle (medfølger ikke).

Instruktioner

Tag alle grillens dele ud af emballagen, og læg dem på et plant og rent underlag. Kontroller, at alle dele er til stede og er hele.

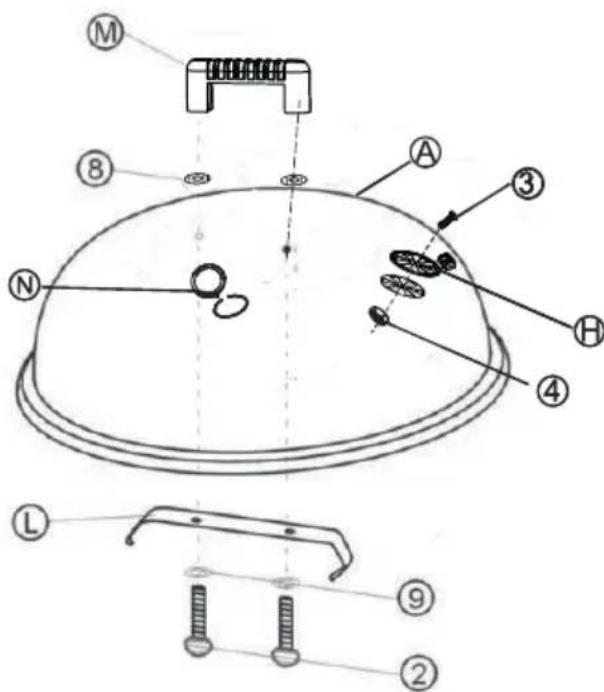

1. Fastgør luftventilen (H) til låget med en skrue (3) og en møtrik (4). Møtrikken skal sidde på indersiden af låget. Spænd møtrikken.

1. Fastgør håndtaget (M) til låget: Før 2 stk. skruer til håndtaget (2) gennem 2 stk. plane skiver af metal (9), lågkrogen (L), låget (A), 2 stk. plane skiver af fi ber (8) og til slut håndtaget til låget (M).

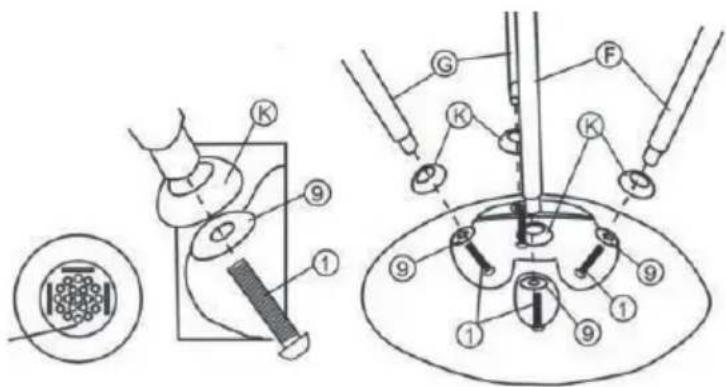

2. Fastgør benene (F) på skålen på følgende måde: Før skruen (1) igennem en plan skive af metal (9), skålen (B), beslaget til benet (K) og til slut ind i benet (F).
3. Gentag samme procedure for benene med hjul (G).

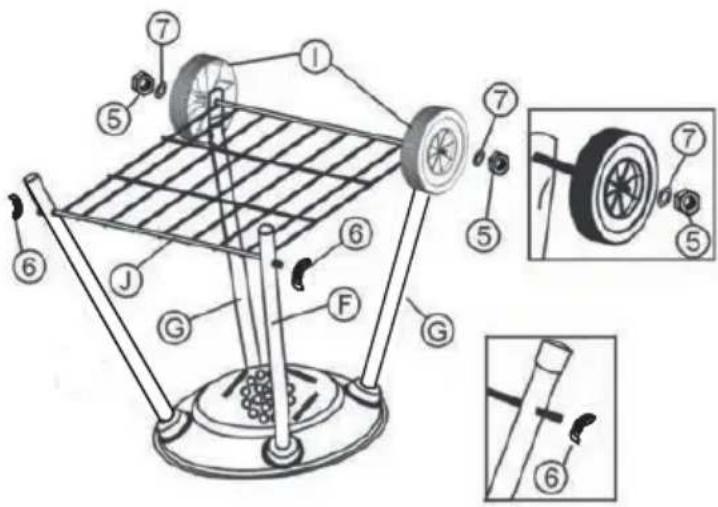

1. Monter den ene side af afl æggehylden ved at skyde de korte aksler gennem benene (F). Sæt en plan skive af metal (9) på, og skru fast med vingemøtrikker (6).

1. Monter den anden side ved at skyde de lange aksler gennem benene (G), hjulene (I), de plane skiver af plast (7), og skru fast med låsemøtrikkerne (5).

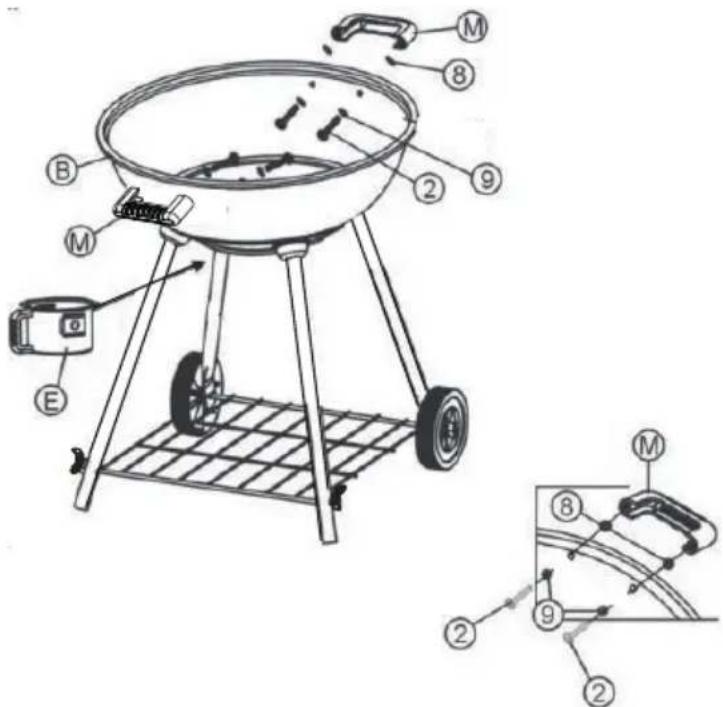

2. Fastgør håndtagene (M) til skålen (B): Før 2 stk. skruer til håndtaget (2) ind gennem 2 stk. plane skiver af metal (9), skålen (B), 2 stk. plane skiver af fi ber (8) og til slut håndtaget til skålen (M).

1. Sæt askeskuffen (E) på skålen (B) via kanalerne.

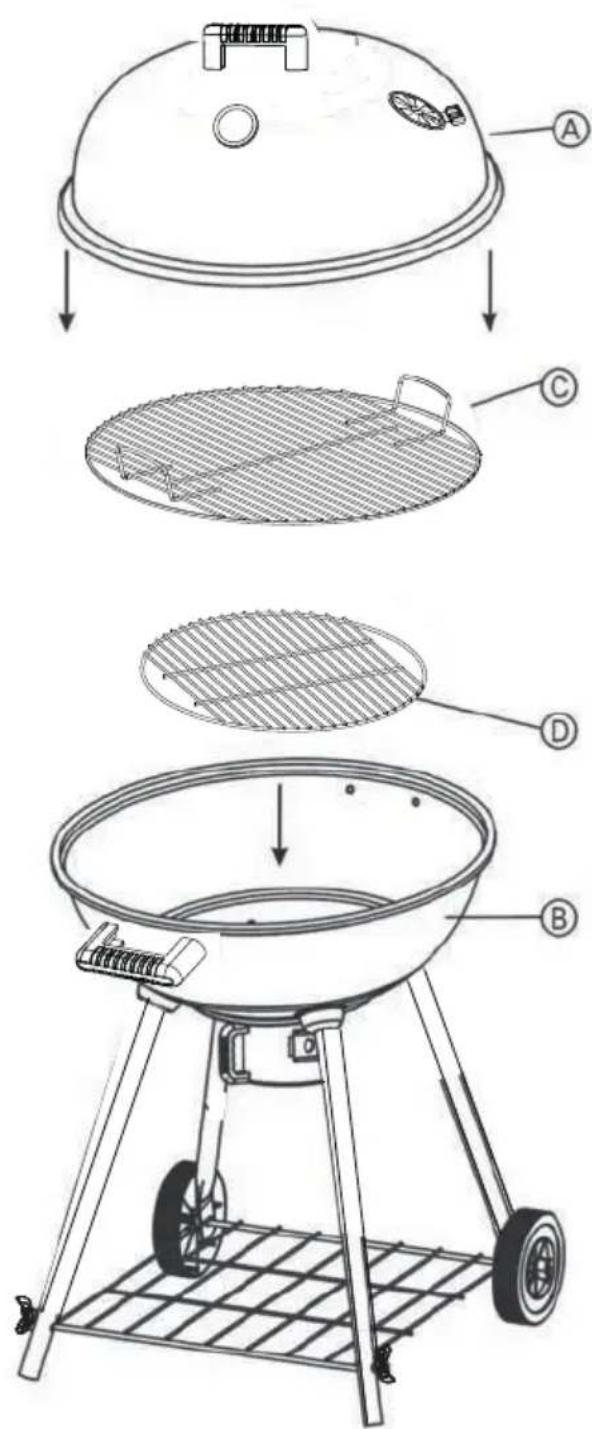

2. Læg kulristen (D), grillristen (C) og låget på.

3. Spænd alle skruer og møtrikker til.

SIKKERHEDSFORSKRIFTER

• Placer grillen i læ på et plant og brandsikkert underlag.
• Berør ikke grillen, när den er varm.
• Lad ikke børn eller dyr komme i nærheden af grillen, når den er tændt.
• En tændt grill skal altid være under opsyn.
• Vær opmærksom på brandfaren – hæld ikke varm aske eller glødende kul ud på jorden.
• Sørg altid for at have vand i nærheden af grillen.
• Sprøjt ikke tændvæske på grillen, när den er varm.
• Denne grill er kun beregnet til udendørs brug. Prøv aldrig at bruge grillen i lukkede rum eller under nogen form for tag, herunder telte og verandaer. Hold en sikkerhedsafstand på mindst 1 m mellem grillen og vægge.
• BRUG ALDRIG BENZIN, SPRIT ELLER PETROLEUM I GRILLEN. Der må kun bruges tændvæske i henhold til leverandørens anvisninger. Brug ikke mere end 2,5 kg kul i grillen ad gangen.
• Grillen må ikke fl yttes, när den er tændt.
• Grillens overfl ader kan blive meget varme. Brug grillhandsker og egnede køkkenredskaber for at undgå brandskader på huden.
• Tøm askeskuffen, når grillen er helt afkølet. Tildæk grillen og beskyt den, når den ikke bruges.
