BRUGSANVISNING 15-468 Biltema

Risiko for alvorlig ulykke.

OBS!

Risiko for mindre personskade eller ma- skinskade.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Spennhylschuck: .....∅ 6 mm
Turtall (ubelastet): .....maks. 22.000 o/min
Anbefalt arbeidstrykk: .....6 bar
Luftforbruk: . . . . . . . . . . . ca. 130 l/min
Tilkoblingsgjenger: . . . . . . . . G (R) 1/4"
Mål: 175 x ∅ 41 mm
Vekt: 0,6 kg
Leveres med 2 chucknøkler og nippel for hurtigkobling.

Lydnivå L _WA ISO 15744

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhedsrisici. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende anvisninger:

ADVARSEL!

Risiko for alvorlig ulykke.

OBS!

Fare for mindre personskade eller maskinska-are förstruktienpersonskade eller ruralas Minskjaen må de. ikke ombygges.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Spændpatron:....Ø 6 mm
Hastighed (ubelastet): .....maks. 22000 o/m
Anbefalet arbejdstryk: .....6 bar
Luftforbrug: . . . . . . . . . . . . ca. 130 l/min
Tilslutningsgevind: . . . . . . . . . G (R) 1/4"
Mål: 175 x ∅ 41 mm
Vægt: 0,6 kg
Leveres med 2 spændnøgler og nippel til lynkobling.

Lydniveau L WA ISO 15744

Målt lydniveau: .....100 dB (A)

Usikkerhed K: .....3 dB (A)

Garanteret lydniveau: .....103 dB (A)

Vibrationer EN ISO 8662-13

Håndtag: 2,1 m/s²

Usikkerhed K: 0,7 m/s²

3. ANVENDELSESOMRÅDE

15-468 lige slibemaskine er konstrueret til mindre slibe-, polerings-, fræsnings- og skærearbejder i træ, plast eller metaller iht.

forstruktienpensionskade elleruralaWinskiaen må ikke ombygges.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller når belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend altid beskyttelsesudstyr som åndedrætsværn, høreværn, beskyttelseshandsker og beskyttelsesbriller.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.
- Børn og personer med nedsatte fysiske eller psykiske evner må ikke bruge produktet uden opsyn iht. EN 60335-1/A2:2006.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.

• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at aftrækkeren virker, så du altid kan slukke for maskinen.

• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på aftrækkeren.
• Undgå utilsigtet start ved at fjerne luftslangen fra maskinen før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Rengør maskinen efter brug og tilse den regelmæssigt.

4.4 Trykluft

• Anvend det anbefalede arbejdstryk. Overskrid aldrig maskinens maksimalt tilladte tryk.
• Smør maskinen dagligt for at undgå korrosion indvendigt.
• Kontroller, at trykluftslangen er hel før tilslutning og hold den væk fra varme og skarpe kanter.
• Løft eller bær aldrig maskinen i trykluftslangen.
• Undgå utilsigtet start ved at fjerne lufttilførslen (trykluftslangen) før service og reparation, eller når maskinen ikke er i brug.
• Efterlad aldrig maskinen uden opsyn, när lufttilførslen (trykluftslangen) er sluttet til.
• Kontroller, at alle tilslutninger i trykluftsystemet er tætte.
• Følg kompressorens pasningsinstruktioner og tøm lufttanken dagligt.

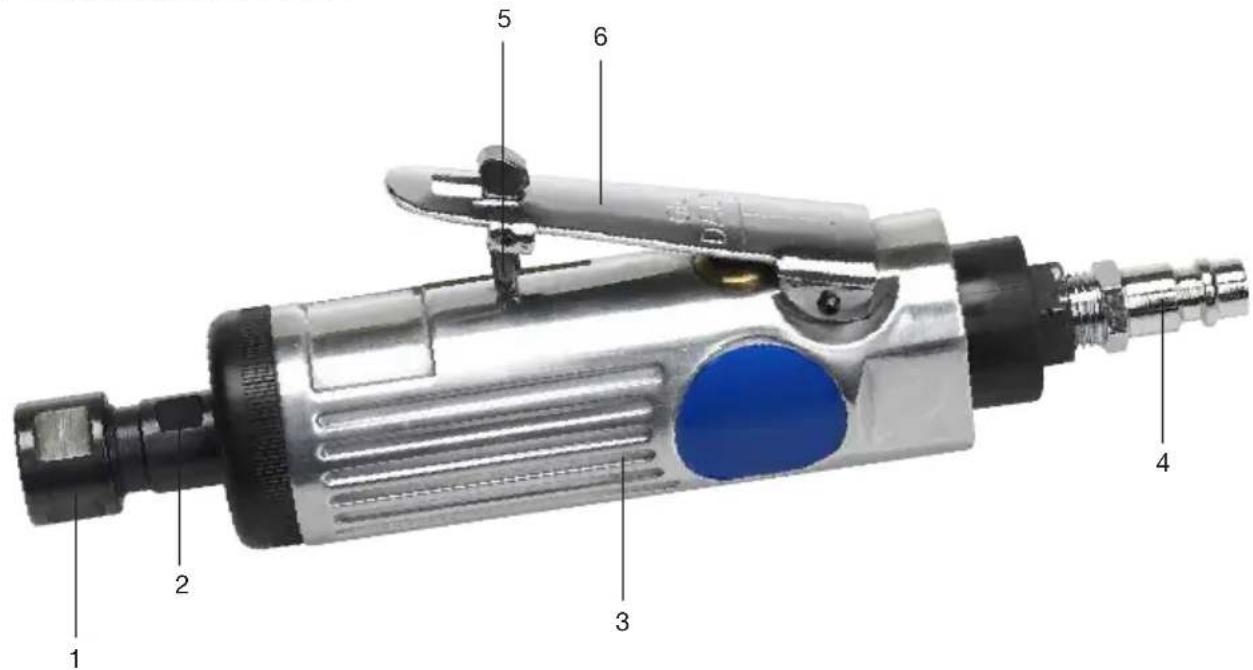

5. OVERSIGTSBILLEDE

1. Spændpatron
2. Patronsæde med udskæring til spændenøgle
3. Maskinhus/håndtag
4. Indstiksnippel
5. Sikkerhedslås
6. Aftrækker

6. MONTERING/INSTALLATION

Skru indstiksniplen (4) fast på slibemaskinen. Brug gevindtætning, så du undgår luftlækage.

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Symboler på maskinen

Brug beskyttelsesbriller eller visir.

Brug høreværn.

Brug altid åndedrætsværn.

Læs altid manualen inden brug.

7.2 Risici ved brug

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær opmærksom på dem og forsøg at undgå dem.

Risiko for øjenskader

Der kan forekomme flyvende genstande. Brug beskyttelsesbriller eller visir. Hold tilskuere og dyr på passende afstand.

Risiko for høreskader

Brug høreværn.

Støv kan skade lungerne. Brug altid åndedrætsværn.

Risiko for snitskader

Hånden skal være mindst 5 cm væk fra de roterende skær.

Risiko for skader på grund af vibrationer

Maskinens vibrationer kan forårsage skade på arme og hænder. Arbejd ikke uafbrudt i lang tid og vær opmærksom på, at maskinen ikke vibrerer mere end normalt på grund af misligholdelse eller defekte dele.

Risiko for brand

Metalspåner og gnister kan antænde brændbart materiale lang tid efter, at arbejdet er overstået. Undgå at udføre arbejde i nærheden af brændbart materiale. I modsat fald, hvis der er risiko for brandfare, skal en brandvagt være til stede i mindst fire timer efter endt arbejde.

Risiko for forbrænding

Der dannes varme, når du sliber – rør aldrig ved arbejdsemnet, før det er kølet af. Brug arbejdshandsker.

7.3 Sikkerhedsanordninger

Kontroller altid inden start, at sikkerhedsanordningerne er på plads, og at de fungerer.

Aftrækker (6)

For at starte slibemaskinen skal sikkerhedslåsen (5) slås ind med tommelfingeren samtidigt med, at aftrækkeren (6) trykkes ned mod maskinhuset (3).

Maskinen standses ved at slippe aftrækkeren.

8. INSTRUKTION I BRUG

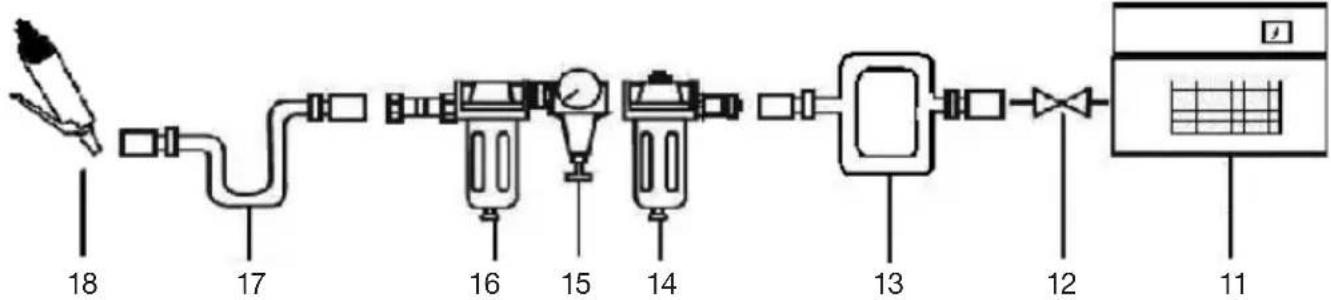

8.1 Trykluftsystem

Trykluft

1. Kompressor - Følg pasningsanvisningen og tøm lufttanken dagligt.
2. Lukkeventil
3. Trykluftrør - For at kompensere for trykfald i lange trykluftrør på over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 3/8" eller være i en ringledning.
4. Vandudskiller – Trykluft indeholder fugt og anden forurening, der kan medføre rust og/eller øget slitage. Vand kondenseres i trykluftslanger.
5. Trykregulator - For højt tryk kan beskadige værktøjet og forkorte dets levetid. Reguler

arbejdstrykket så tæt på trykluftværktøjet som muligt.

1. Tågesmører - Smører trykluftværktøjet korrekt, så det får optimal levetid.
2. Trykluftslange
3. Trykluftværktøj

Smøring

Det er vigtigt, at maskinen smøres ordentligt, dog ikke for meget. Brug kun tågesmøreolie, som er beregnet til trykluftværktøj. Andre typer olie kan beskadige pakninger i værktøjet.

Det er en god idé at slutte en automatisk tågesmører til trykluftslangen, da dette vil øge maskinens levetid. Kontroller og juster regelmæssigt tågesmøreren ved at fylde tågesmøreolie på og placer et stykke papir lige foran værktøjets udblæsning. Hold aftrækkeren inde i 30 sekunder, og der vil dannes en tynd olieplet på papiret, hvis tågesmøreren er korrekt indstillet. For meget olie skal undgås.

Hvis der ikke er monteret en tågesmører, skal værktøjet smøres med 2–6 dråber i luftindtaget mindst én gang om dagen eller efter ca. to timers brug. Derudover skal der tages højde for luftfugtighed og arbejdsmiljø.

8.2 Skift og montering af værktøj

a. Fjern trykluftslangen fra maskinen.
b. Hold patronsædet (2) fast med den lille spændenøgle.
c. Løsn borepatronen (1) med den store spændenøgle.
d. Skift slibestift og spænd patronen (1).

8.2 Start

ADVARSEL! Læs sikkerhedsinstruktionerne, inden produktet bruges.

a. Ifør dig sikkerhedsudstyr: sikkerhedsbriller, åndedrætsværn, høreværn og beskyttelseshandsker.
b. Kontroller, at arbejdsemnet er ordentligt sat

18 17 16 15 14 13 12 11

fast.

c. Monter en egnet slibestift, der passer til det slibearbejde, der skal udføres.
d. Slut trykluftslangen til slibemaskinen.
e. Tryk aftrækkeren ind og begynd at slibe.
f. Tør slibemaskinen af med en tør klud efter brug.

OBS! Tryk ikke for hårdt, när du sliber, lad maskinen gøre arbejdet.

9. TRANSPORT OG OPBEVARING

Rengør maskinen, fjern værktøjet og opbevar den et tørt og sikkert sted, udenfor børns rækkevidde.

10. REPARATION OG VEDLIGEHOLDELSE

ADVARSEL!

• Fjern luftslangen fra maskinen før reparation og vedligeholdelse.
• Reparationer må kun udføres af en autoriseret fagmand.

10.1 Vedligeholdelse efter udført arbejde

Tør slibemaskinen af med en tør klud efter brug.

Smør slibemaskinen med nogle dråber tågesmøreolie i luftindtaget.

10.2 Problemløsning

PROBLEM MULIG ÅRSAG L∅SNING

Maskinen kører med normal hastighed, men taber fart ved belastning.	Slidte motordele.Slidt eller klæbrig kam-kobling pga. mangel på smøring.	Smør koblingshuset.Kontroller, at der ikke er overflødig koblingsolie.For meget olie kan forårsage, at koblingsdele med højhastighed slirer. Vanskelige arbejdsbe-tingelser kan kræve kortere smøreintervaller.
Maskinen kører langsomt.Der kommer kun lidt luft ud fra maskinens luftudblæs-ning.	Motordele går trægt pga.snavs.Effektregulatoren er i låst position.Luftflowet blokeret af snavs.	Kontroller, om filtret i luftindtaget er tilstoppet.Hæld luftværktøjsolie/tågesmøreolie i luftindta-get iht. instruktionerne.Kør maskinen med korte kørsler.Gentag ovenstående om nødvendigt.
Maskinen kører ikke. Luften strømmer frit ud af udblæs-ningen.	En eller flere rotorlameller har sat sig fast pga. opbyg-get materiale.	Hæld luftværktøjsolie/tågesmøreolie i luftind- taget.Kør maskinen med korte, hurtige kørsler.Bank forsigtigt på motorens kappe med en plasthammer.Kobl lufttilførslen fra. Frigør motoren ved manuelt at dreje drivakslen rundt, hvis dette er muligt.
Maskinen standser ikke. Kontrolventilens O-ring har forskubbet sig fra indsug-ningens ventilsæde.		Udskift O-ringen eller aflever maskinen til service.

11. M ILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så det kasseres miljøvenligt.
