BRUGSANVISNING 27-177 Biltema

Montera lastvagnen på cykeln

OBS! Sykkelhengeren er ikke beregnet for persontransport.

Montering af lastvognen

1. Kontrollér, at alle dele er med i emballagen. Læs monteringsanvisning og brugsanvisningen inden lastvognen monteres og bruges.

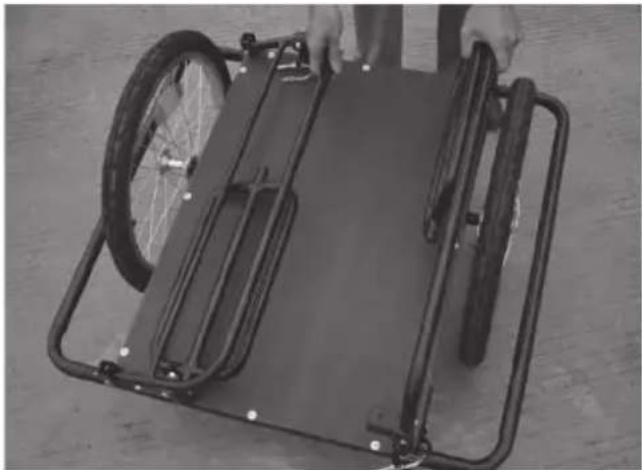

1. Sæt låsesplitten i hullerne, der hvor den korte og den lange side mødes og sæt sikkerhedsklemmen på. Gør det samme på den anden side.

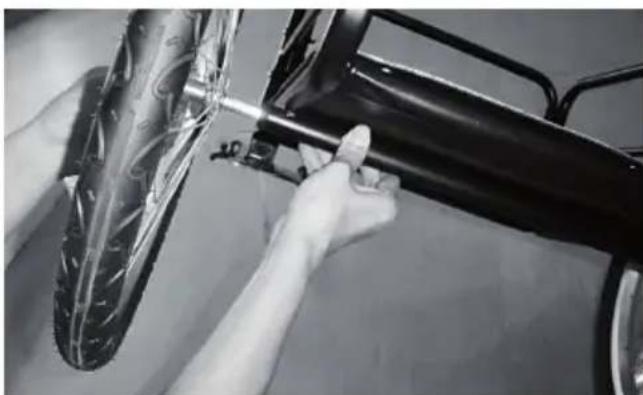

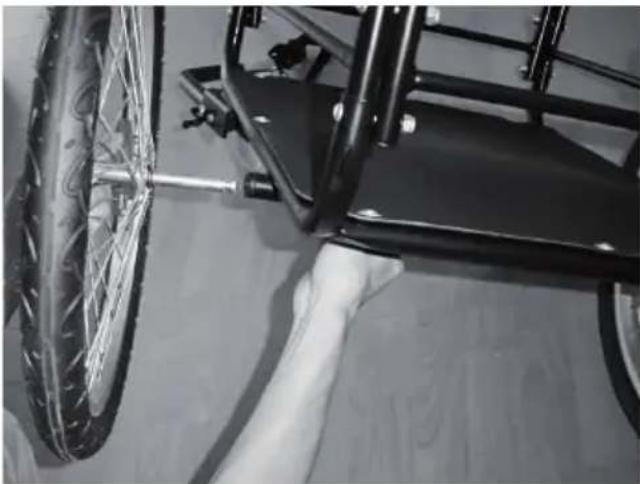

1. Placer et hjul i grebet på akslen ved at trykke hjulnavet på akslen til hjulet klikkes på plads. Efter at begge hjul er monteret trækkes udad i dem for at kontrollere, at de sidder fast.

For at afmontere et hjul fra akslen, løftes bagenden af vognen op og tryk på udløser- splitten, som sidder længere inde på akslen. Træk derefter hjulet af. Kontroller regelmæssigt dækkene for korrekt lufttryk.

1. Fold trækstangen ud og sæt låsesplitten i. Sørg for, at sikkerhedsklemmen sidder godt fast.

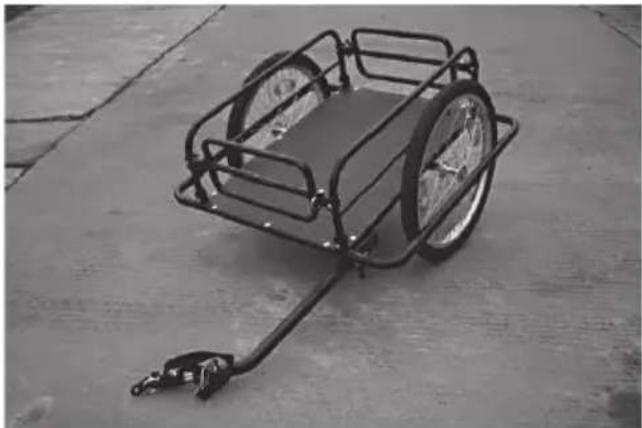

1. Billedet viser den færdigmonterede lastvogn.

B C A

Montering af lastvognen på cyklen

1. Montér vognen på cyklen. Sørg for at monteringsdelen, som sidder på trækstangen, har følgende dele:

A. Sort plade

B. Rør

C. Låsesplit

1. Fjern den sorte plade fra monteringsdelen.

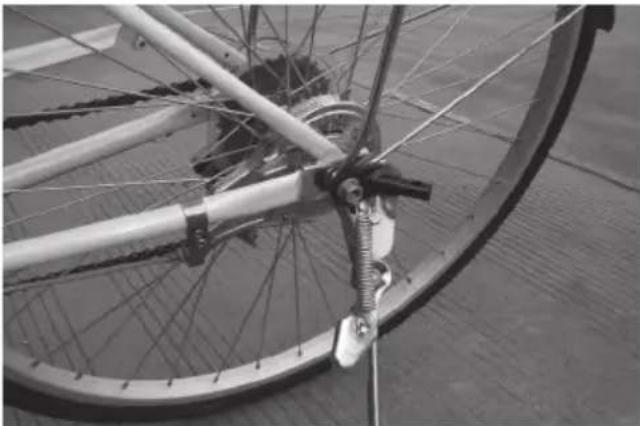

2. Løsn lynkoblingen eller akselmøtrikken på baghjulets nav.

1. Før akslen gennem hullet i den sorte plade og sæt lynkoblingen eller møtrikken fast igen og spænd ordentlig fast.

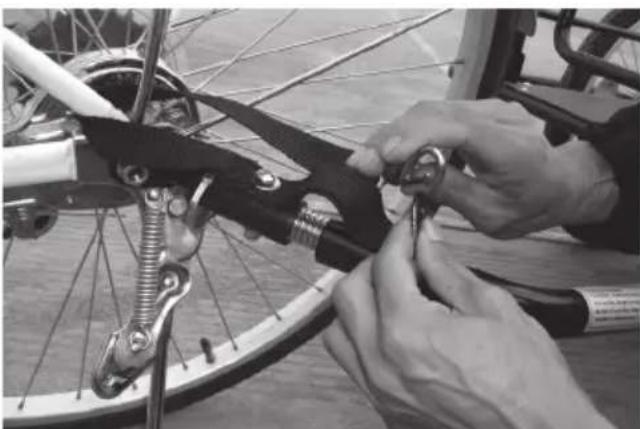

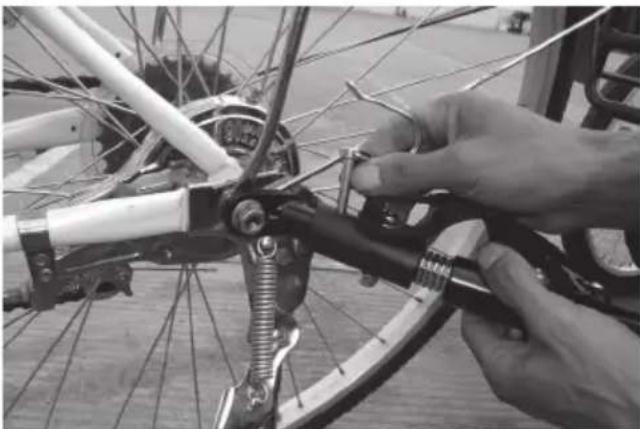

1. Tag røret på trækstangen og før den sorte plade ind i røret. Drej den sorte plade, så hullerne kommer til at sidde midt for hinanden. Sæt låsesplitten i begge huller for at låse trækstangen fast ved cyklen.

1. Rul sikkerhedsremmen rundt om den bagerste stiver og gør den fast på trækstangen.

ADVARSEL OBS! Lastvognen er ikke beregnet til persontransport.

OBS! Læs sikkerhedsinstrukserne og ad- varslerne igennem inden brugen. Hvis du ikke følger monteringsanvisningerne og advarslerne i denne manual, kan produktet gå i stykker og i værste fald forårsage personskade. Læs manualen igennem før brugen, og gem den til senere brug.

• Maks. last: 22 kg
  • Maks. hastighed: 16 km/t
• Ladvognen er ikke beregnet til terrænkørsel
• Trækkrogen må ikke belastes med andre vægte end selve vognen.
• Parker ikke vognen på en bakke
• Saml vognen i henhold til anvisningerne.
• Kontroller altid skruer, bolte og stivere inden afgang.
• Kontroller, at trækkoblingen og dens sikkerhedsrem på cyklen er forsvarligt fastspændt før hver tur
• Kontroller, at hjulene sidder fast inden afgang
• Ladvognen må ikke ændres på nogen måde
• Bemærk, at cyklen kan blive ustabil, hvis den parkeres med vognen tilkoblet
• Bemærk, at bremselængden kan være længere med tilkoblet ladvogn
• Tjek dæktrykket før hver afgang. Det korrekte tryk står på siderne af dækkene
• Fastgør evt. last med for eksempel stropper
• De nationale færdselsregler og love gælder ved kørsel med ladvognen

TEKNISK SPECIFIKATION

Længde: 67 cm

Længde, inklusive trækstang: .117 cm

Bredde:....77 cm

Højde: 50 cm

(vognens indvendige mål): . . . .62 x 44,5 cm

Dimensioner,

sammenklappet, uden hjul: . . .68,5 x 23 x 56
