BRUGSANVISNING Yosemite 27-2223 Biltema

Brug og vedligeholdelse af din elcykel

Ramnummer (under vevpartiet på cykeln)

5. SÄKERHETSFÖRESKRIFTER

Vi anbefaler at du alltid kontakter Biltema hvis du er usikker på hvordan elsykkelen skal justeres eller repareres.

Batteriladeren har følgende varselsymboler:

CE-merking

Polaritet

T Termisk sikring

ksanvisningen

nnendørs bruk.

Batteriladeren har følgende varselsymboler:

CE-merking

ksanvisningen

Batteriet har følgende varseltekst:

• Batteriet må lades før du bruker sykkelen for første gang. Da er ladetiden ca. 12-14 timer.
• Laderen som medfølger skal kun kobles til batteriet som medfølger, eller et erstatningsbatteri som anbefales av Biltema.
• Lad batteriet på et godt ventilert sted.
• Bruk kun den medfølgende batteriladeren.
• Laderen må kun kobles til en jordet kontakt.
• Det er bedre å lade batteriet et par timer annenhver dag enn å lade det fullt en gang i uken.
• Lad alltid under oppsikt!
• Batteriet bør lades innendørs i et tørt klima.
• Laderen skal kun brukes innendørs i normal romtemperatur.
• Laderen må ikke kobles til hvis den eller kontakten er våt/fuktig.
• Kontroller at strømkabelen er hel. Hvis strømkabelen er skadet, må ikke produktet brukes.

• Koble laderen fra strømnettet før du tar batteriet ut av laderen.

• Ikke lad et skadet batteri.

• Hold i støpselet når du skal ta det ut av stikkontakten. Trekk aldri i strømkabelen.
• Hold røykvarslere og branntepper i nærheten, kontroller regelmessig at røykvarsleren fungerer.
• OBS! Ikke la laderen ligge på batteriet under lading.
• Koble laderen fra strømnettet før du tar batteriet ut av laderen. Koble også laderen fra batteriet när batteriet er ferdig ladet.
• Laderen skal sluttes til en stikkontakt, den må ikke tilsluttes et fordelerstik eller en forlængerledning

Mekaniske komponenter

Batteriet kan lades hver dag, selv om det ikke er utladet. Batteriet må lades när indikatordioden på batteriet lyser rødt.

Kontrollere batterispenningen

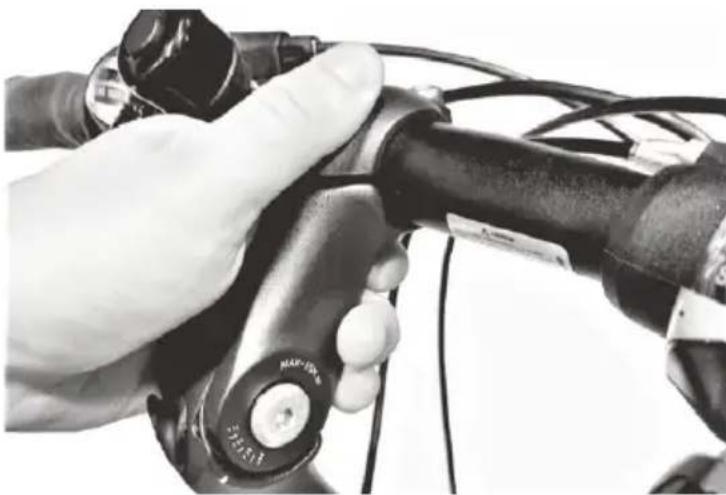

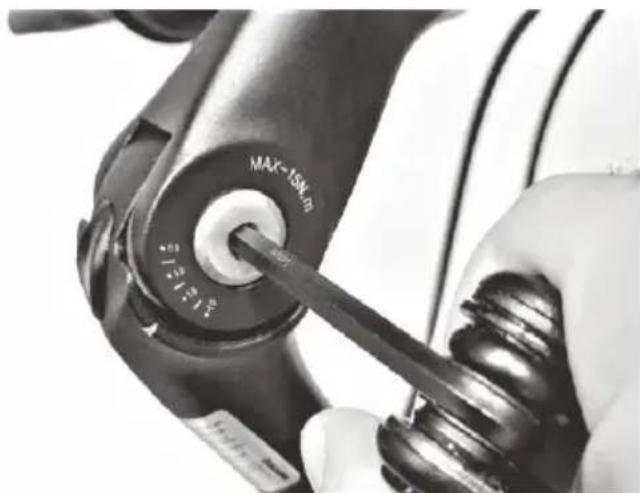

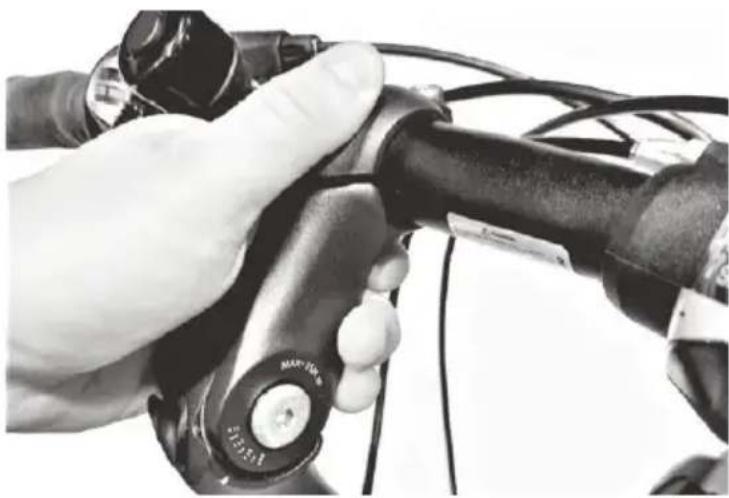

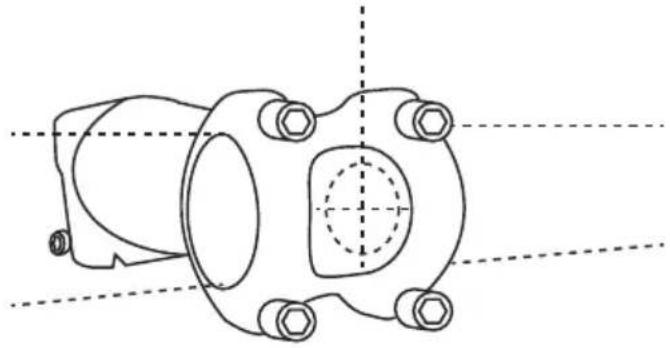

Styre med styrestamme for ugtjengede styrerør

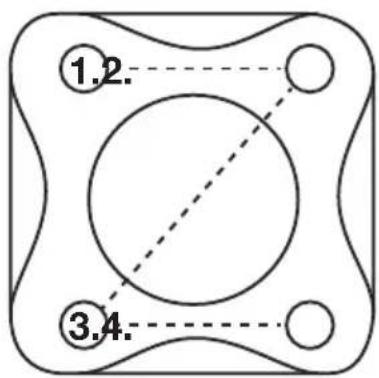

1. Still inn ønsket vinkel på styrestammen, og hold den fast mens du strammer mutteren godt.

OBS! Når du endrer vinkelen på styrestammen, kan det også hende du må endre vinkelen på girhendel og bremsehåndtak.

15. JUSTERE BREMSER

Advarsel! Bruk forbremsen forsiktig. Hard nedbremsing med forbremsen kan føre til en alvorlig ulykke.

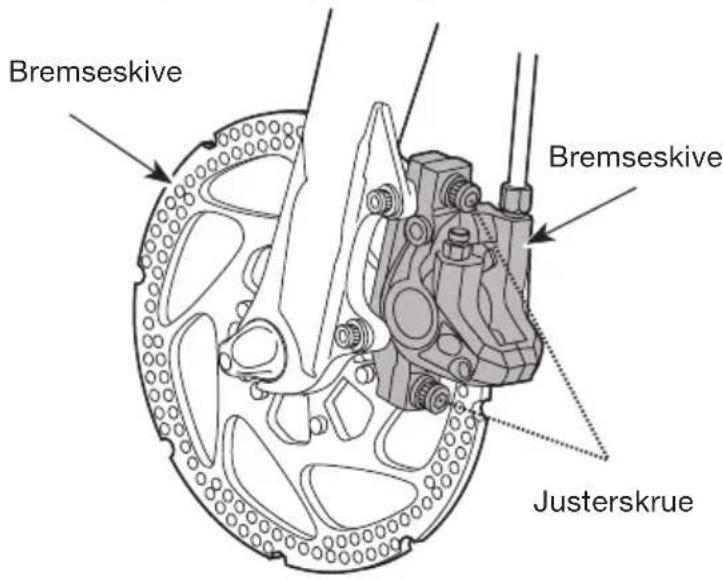

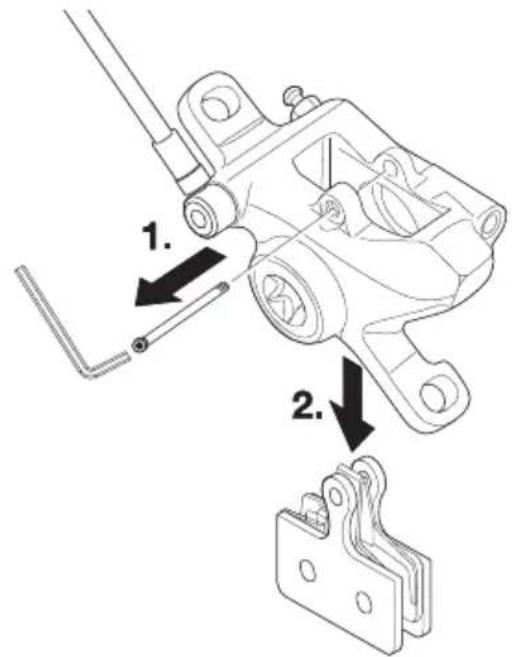

Bytte bremseklosser (hydraulisk skivebrems)

Du trenger følgende verktøy:

Unbrakonøkkel 3 mm.

1. Ta av hjulet ved den kaliperen du skal bytte klosser på. Ikke klem på bremsehåndtaket när hjulet er av. Da kan kaliperen bli ødelagt.
2. Når hjulet er av, bruker du unbrakonøkkelen til å skru av sikringsstaven som holder bremseklossene.
3. Når sikringsstaven er trukket ut, kan du fjerne bremseklossene. Når du har fjernet bremseklossene, kan du rengjøre kaliperen med en klut.
4. Finn de nye bremseklossene, og plasser festefjæren mellom klossene. Før klossene inn i kaliperen med hullene først.
5. Kontroller at klossenes fester havner på linje med festene på kaliperen. Deretter fører du sikringsstaven gjennom alle hullene.
6. Nå sitter sikringsstaven gjennom kaliperen og bremseklossene. Skru fast sikringsstaven.

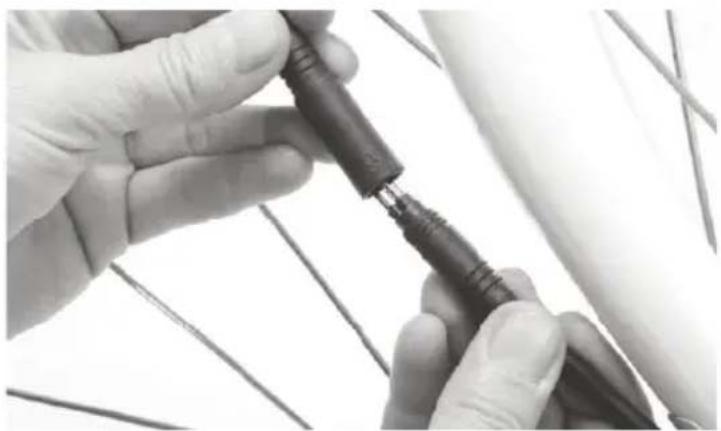

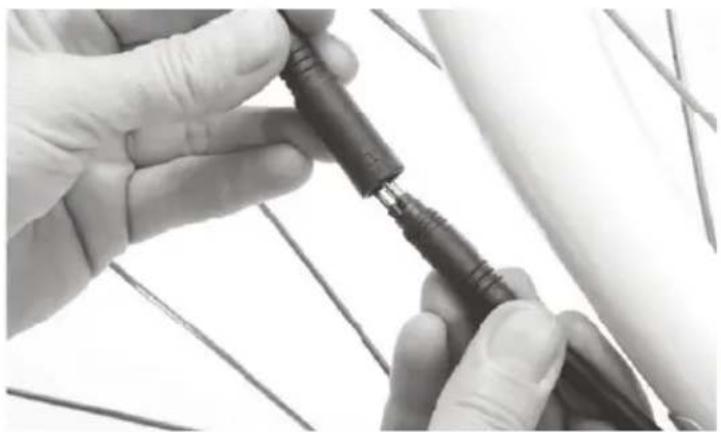

1. Trekk fra hverandre den gummibelagte kontakten på spenningskabelen fra motoren.

VIGTIGT! Læs hele manualen før den første cykeltur med din nye cykel, og gem manualen, så den er til rådighed til fremtidig brug.

Denne manual viser, hvordan du monterer og bruger din nye elcykel, og den indeholder gode råd og instruktioner om, hvordan din elcykel skal plejes for at fungere bedre og holde længe.

Elcyklens sikkerhed og funktionalitet afhænger af dens pleje og vedligeholdelse. Ved regelmæssigt at vedligeholde og pleje din elcykel bliver den et sjovere og mere sikkert transportmiddel, og du får mere ud af din cykling.

Vi anbefaler dig altid at henvende dig til Biltema, hvis du er usikker på, hvordan elcyklen skal justeres eller repareres.

Noter cyklens lås- og stelnummer i feltet herunder, og gem dem et sikkert sted. Cyklen har også et typeskilt, der informerer om stelstørrelse, hjulstørrelse og EN-standard.

God fornøjelse med din nye cykel!

Stelnummer:

Låsnummer:

• Inden elcyklen bruges første gang, skal batteriet lades op i mindst 12–14 timer.
• Læs instruktionerne, inden du begynder at bruge batteri og lader.
• Cyklen leveres med batteriet i standby-tilstand. Denne tilstand skal deaktiveres, inden første opladning kan ske. Standby-funktionen aktiveres automatisk, når batteriet ikke har været benyttet i 24 timer.
• Alle elcykler er cykler med hjælpemotor, hvilket vil sige, at en almindelig cykel med kun pedalkraft er blevet udstyret med en elmotor som hjælp til cyklisten, når modstanden tager til, f.eks. i modvind eller op ad bakke. Hjælpekraften er kun aktiv, når du træder i pedalerne. Så længe fødderne træder pedalerne rundt, får du elektrisk hjælp. Hjælpemotoren deaktiveres automatisk ca. 1–3 sekunder efter, at du holder op med at træde i pedalerne, og den aktiveres igen, så snart du begynder at træde i pedalerne.
• Brugere af elcykel og medfølgende lader samt batteri bør være mindst 15 år.
• Når elmotoren belastes mere end normalt, for eksempel op ad bakke eller modvind, lagres der energi i motoren. Når du derefter bremser til stilstand, kan motoren rykke et par gange for at bruge kraften op, hvorved cyklen drives fremad. Derfor bør du gøre det til en vane at altid holde på bremsen, når du har bremset ned til stilstand.
• For at beskytte elmotoren kan cyklen slukke for al elektronikken, hvis den registrerer, at systemet er blevet overbelastet. Det kan for eksempel ske, hvis du cykler op ad bakke. Du kan genstarte cyklen, när du vurderer, at du ikke risikerer at overbelaste motoren igen.
• Ifølge danske regler er den maksimale hastighed for elmotor-assistance 25 km/h. Ved højere hastigheder holder hjælpemotoren op med at trække.
• Hvor lang en strækning, der kan tilbagelægges, afhænger af førerens vægt, temperaturen, vejen (f.eks. om der er bakker), lufttrykket i dækkene, batteriets ladetilstand, og hvor tit du standser og sætter i gang. Tag altid dette med i beregningen, før du cykler af sted.
• Batteriets levetid og dets funktionalitet afhænger af den omgivende temperatur. Batteriet fungerer bedre, når det er varmt. Kapaciteten reduceres med ca. 1/3, hvis den omgivende temperatur falder til under 0 °C. Det medfører, at kørestrækningen bliver kortere end normalt. Batteriet fungerer bedst ved en omgivende temperatur på ca. 25 °C.

• Elcyklen kan bruges i regn og sne. Du skal dog være opmærksom på, at hvis der trænger vand ind i motoren, vil det elektriske system tage skade, og det indre kredsløb ødelægges.

• Dette apparat må anvendes af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de overvåges eller har fået instruktioner om sikker brug af apparatet og forstår de involverede risici.

• Afbryd strømtilførslen, hvis der opstår fejl, eller hvis elsystemet ikke fungerer, som det skal.
• OBS! Denne cykel er ikke beregnet til downhill-konkurrencer, stuntcykling eller anden form for aggressiv terræncykling.
• Overskrid aldrig maks.-vægten for cyklen, da motoren og batteriet kan tage skade.
• Der bør ikke monteres cykelbarnestol eller cykelvogn på elcyklen. Det kan medføre større slitage og nedsætte cyklens levetid.
• Garantien gælder for normal brug som privatperson. Produktet er tilpasset til daglig brug og beregnet til f.eks. pendling til arbejdsplads/skole, som transportmiddel til og fra butikker eller en tur for fornøjelsens skyld. Garantien bortfalder i tilfælde, hvor produktet bruges som en del af en erhvervsvirksomhed, selv om køberen er privatperson. Produktet er ikke tilpasset til den grad af dagligt slid, der skyldes, at produktet benyttes til f.eks.leverancer fra en virksomhed til en virksomhed/privatperson. Biltema forbeholder sig ret til at foretage denne vurdering i hvert enkelt tilfælde.

Husk på!

• Læs denne manual før den første cykeltur med din nye cykel, og gem manualen, så den er til rådighed til fremtidig brug.
• Elcyklen må ikke vaskes med højtryksrenser.
• Kontroller med jævne mellemrum, at alle skruer på cyklen er spændt til.
• Cyklen bør ikke stå ude i regnvejr i længere tid. Hvis det sker, skal du sørge for, at batteriet sidder i. Lad derefter cyklen tørre grundigt!
• Henvend dig altid i dit Biltemavarehus, hvis elektriske dele eller batteriet skal udskiftes.
• Hvis elcyklen ikke skal benyttes i længere tid, skal batteriet afmonteres og opbevares med mindst 30–60 % batterikapacitet tilbage.
• Hvis du ændrer eller selv udskifter elektriske dele på elcyklen eller bruger et andet batteri end det anviste, bortfalder garantien på cyklen omgående.
• Batteriet skal altid opbevares tørt, ved stuetemperatur og utilgængeligt for børn og kæledyr.
• Lad ikke børn lege i nærheden af din elcykel.
• I tilfælde af funktionsfejl eller andre problemer skal du kontakte det nærmeste Biltema-varehus.
• Pas på nøglerne til din elcykel. Læg altid reservenøglen et sikkert sted.

2. TEKNISKE SPECIFIKATIONER

Stel: ..... Aluminium

Stelhøjde: ..... 51 cm

Forgaffel: ..... Aluminium

Styr: 31,8 mm, aluminium, ZOOM

Frempind: ..... Aluminium, indstillelig, ZOOM

Håndtag: . . . . . City/Trekking Grip, 130 mm, 92 mm

Gear: 7

Bagskifter: ..... Shimano Tourney 7

Gearvælger: ... Shimano Revoshift 7

Kranksæt: ..... 38 t, 170 mm, integreret

Kranklejer: ..... Integreret

Styrleje: ..... Med kuglelejer

Forbremse: . . . Hydraulisk skivebremse, Tektro HD-M285, 160 mm skive

Bagbremse: .... Hydraulisk skivebremse, Tektro HD-M285, 160 mm skive

Drev/kassette:.. Shimano MF-TZ500, 7-delt. 14-16-18-20-22-24-28 T

Kæde: ..... KMC

Fælg: . . . . . . . . . Dobbeltbundet, aluminium, 14 G x 36 H

Dæk: ..... 28 x 1,75", 47-622 mm, 700 x 45C

Sadelpind: ..... Aluminium, dæmpet, ZOOM. 27,2 mm, 350 mm

Forlygte: ..... LED 2 x AAA

Baglygte: ..... LED 2 x AAA

Vægt: . . . . . . . 25 kg

Vægt (uden batteri): 22,4 kg

Maks. last: ..... 120 kg

Motor: ..... Centermotor, BAFANG M200 med

momentsensor. Vægt 3,2 kg

Motorydelse: . . . 65 Nm/250 W/36 V

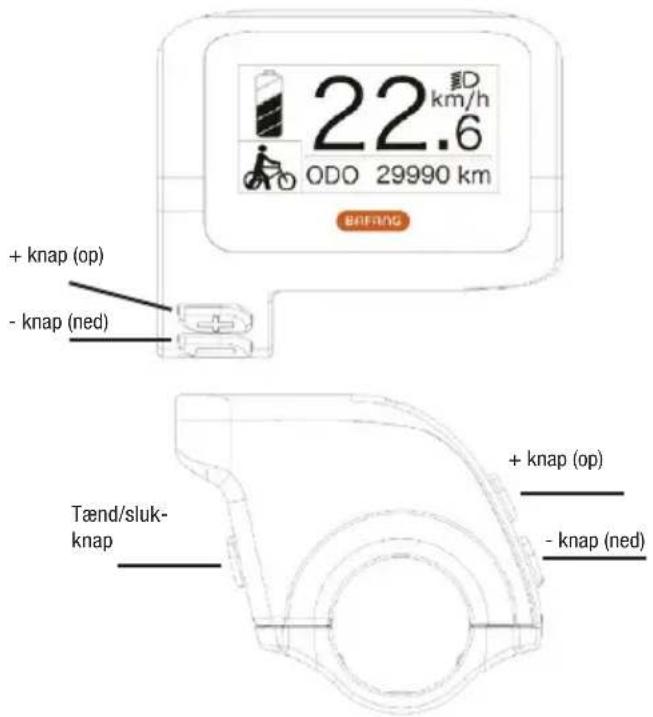

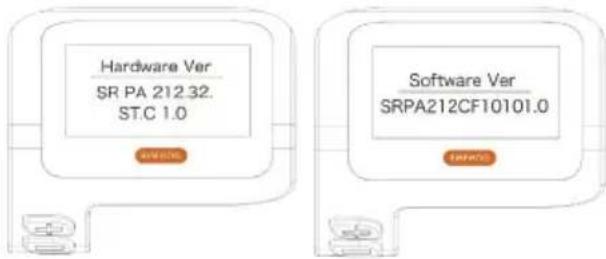

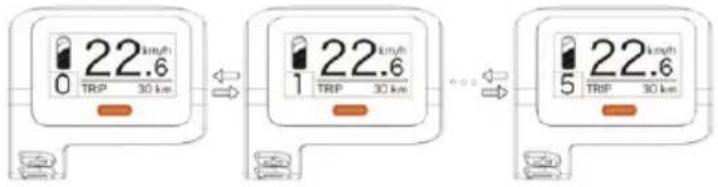

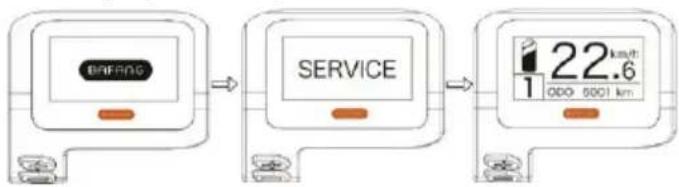

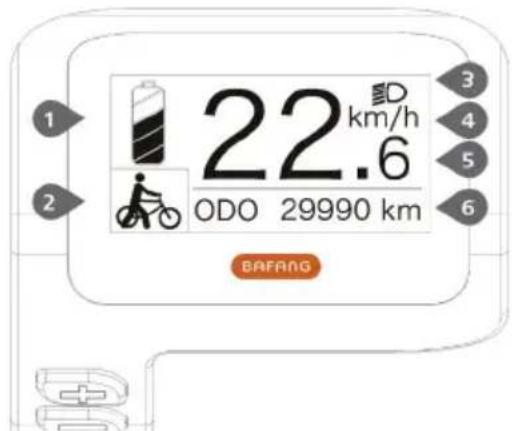

Display: . . . BAFANG DP C11, IP65. Baggrundsbelyst

Batteritype: . . . 36 V, 10,4 Ah, 374,4 Wh. Li-ion, Samsung-celler

Batterivægt: ... 2,64 kg

Ladetid: ..... 5–6 timer.

Ladecyklusser: . 500 stk. med 70 % kapacitet tilbage

Rækkevidde*: .. 40–70 km

Ladetemperatur: Rumtemperatur, 0–45 °C

Afl adningstemperatur: -20 – +60 °C

*Den maksimale rækkevidde opnås med et fuldt ladet batteri, en omgivende temperatur på ca. 25 °C, normal last, jævn, tør vej og ingen vind. Rækkevidden påvirkes af, hvor megen hjælpekraft der udnyttes.

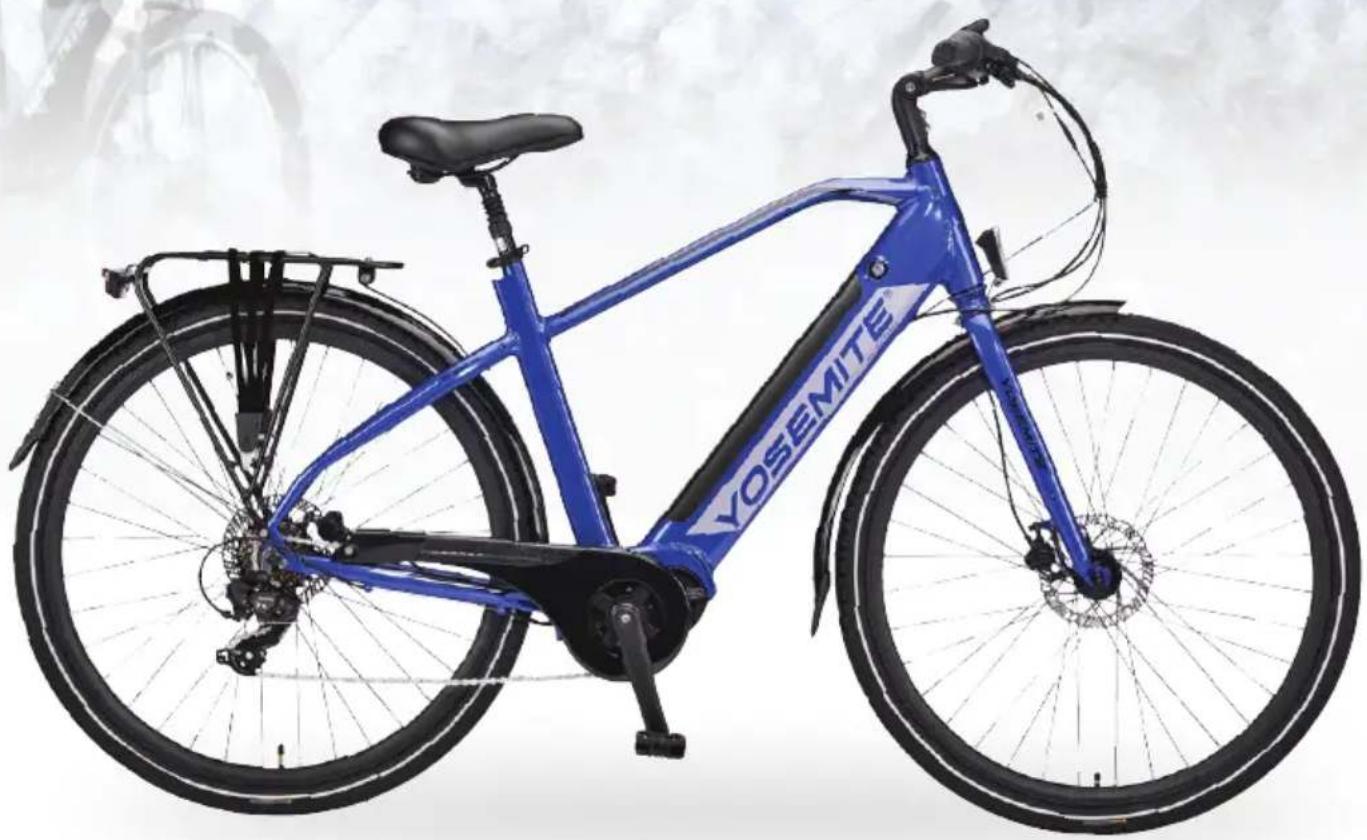

1. CYKLENS DELE, OVERSIGT

1. Styr

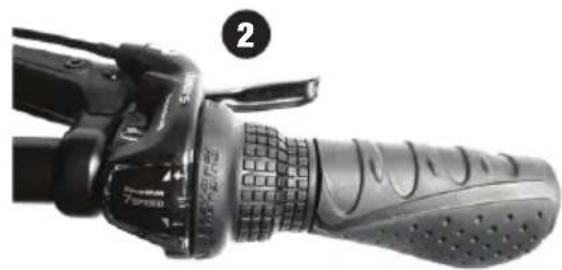

2. Gearvælger

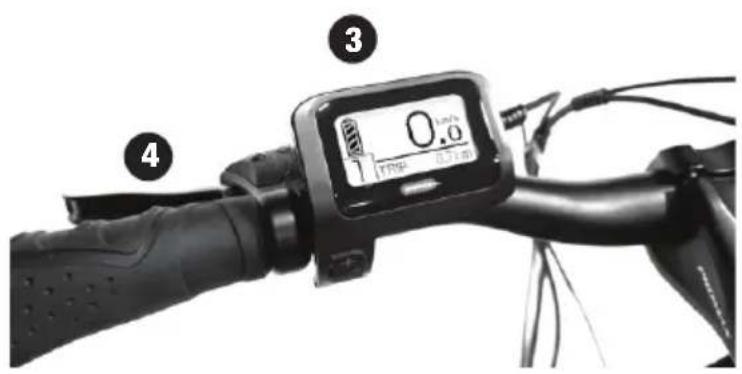

3. Kontrolpanel
4. Bremsehåndtag
5. Forgaffel
6. Fornav/motor

7. For-/bagbremse

8. Refl eks

9. Skærmstiver
10. Batteri
11. Kædeskærm
12. Kranksæt
    13.Kæde

13. Bagnav

14. Bag- og forskærm

15. Bagagebærer
16. Sadelpind
    18.Sadel
17. Sadelklemme
18. Bag- og forlygte

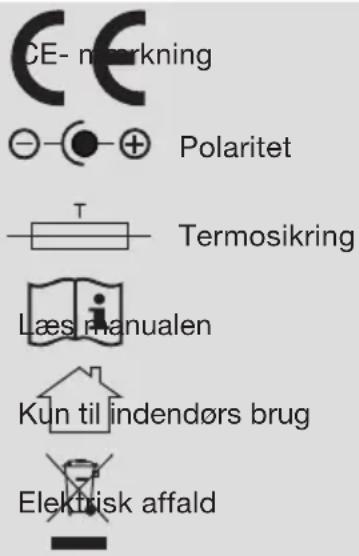

Batteriladeren er forsynet med følgende advarselssymboler:

Batteriet er forsynet med følgende advarselstekst:

Fabriksmærkning på cyklen:

EPAC

Denne elcykel er fremstillet iht. EN 15194:2017

25 km/h

250 W

∅vrig mærkning på cyklen:

Stelnummer (under kranken på cyklen)

5. SIKKERHEDSFORSKRIFTER

• Brug ikke elcyklen, hvis du er påvirket af stoffer, alkohol eller medicin. Det kan påvirke din reaktionsevne og udsætte dig selv og andre for fare.
• Bemærk, at evnen til at styre og bremse også kan påvirkes af cyklens og komponenternes tilstand samt andre ydre påvirkninger.

Batteri

• Kontroller batteriet regelmæssigt for evt. synlige skader og revner. Et beskadiget batteri skal bortskaffes omgående.
• Brug ikke batteriet, hvis det er beskadiget på nogen måde.
• Forsøg ikke at åbne, ændre eller lodde batteriet. Det kan medføre overophedning, eksplosion, gnister eller brand.
• Ved tilslutning af batteriet til cyklen skal det kontrolleres, at der ikke er vand ved kontaktpunkterne.
• Tildæk ikke batteriet under ladning. Risiko for overhedning.
• Berør ikke de to batterielektroder samtidig, da det kan medføre elektrisk stød.
• For at forhindre risikoen for eksplosion må batteriet ikke kortsluttes, og det skal beskyttes mod varme, direkte sollys og åben ild.
• Sænk aldrig batteriet ned i vand, og lad ikke batteriets poler blive våde. Det kan medføre, at batteriet bliver overhedet, eksploderer, eller at der dannes gnister omkring batteriet.
• Bemærk, at batteriet er en sliddel, og kapacitetstab er uundgåeligt med tiden. Garantitiden dækker funktionsfejl, ikke kapacitetstab.
• Håndter batteriet med forsigtighed, og undgå at udsætte det for kraftige stød.
• Udskift batteriet med et nyt batteri, der anbefales af Biltema til denne elcykel.

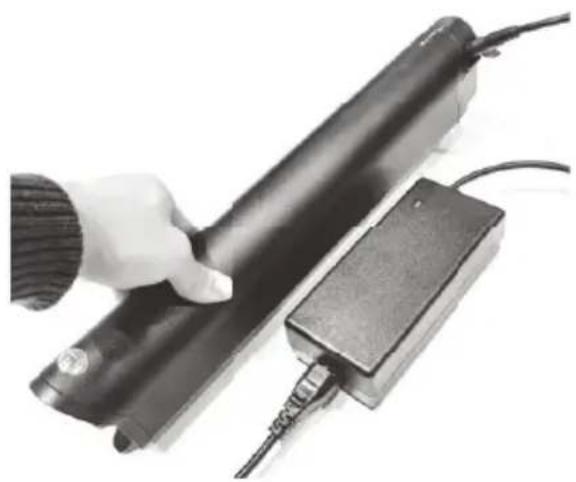

Lader/ladning

• Før du bruger cyklen første gang, skal batteriet lades op. Ladetiden er da ca.12–14 timer.
• Den medfølgende lader er kun beregnet til tilslutning til det medfølgende batteri eller et af Biltema anbefalet udskiftningsbatteri til denne elcykel.
• Lad batteriet op på et godt ventileret og tørt sted.
• Brug kun den medfølgende batterilader.
• Laderen må kun sluttes til jordede stikkontakter.
• Det er bedre at lade batteriet f. eks. hver anden dag i en times tid end at lade det helt op en gang om ugen.
• Lad altid batteriet op under opsyn!
• Batteriet skal oplades indendørs i tørre omgivelser.
• Laderen er beregnet til indendørs brug ved normal stuetemperatur.

• Tilslut ikke laderen, hvis den eller stikket er våd(t)/fugtig(t).

• Kontroller, at elledningen er intakt. Hvis ledningen er beskadiget, må produktet ikke benyttes.

• Afbryd laderen fra lysnettet, inden batteriet tages ud af laderen.
• Oplad aldrig et varmt batteri.
• Tag fat i stikproppen, når du trækker den ud af stikkontakten. Træk aldrig i ledningen.
• Hav røgalarmer og brandtæpper i nærheden, og kontroller jævnligt, at røgalarmen virker.
• OBS! Lad aldrig opladeren ligge på batteriet under opladning.
• Afbryd laderen fra lysnettet, inden batteriet tages ud af laderen. Frakobl også laderen fra batteriet, när batteriet er færdigopladet.
• Laderen skal kobles til en stikkontakt. Den skal ikke kobles til grenuttak eller skjøteledning.

Mekaniske komponenter

• Advarsel! Som alle andre mekaniske komponenter udsættes de mekaniske dele i en elcykel for slitage og påvirkninger. Forskellige materialer og komponenter påvirkes på forskellig måde af påvirkningerne. Når levetiden for en komponent overskrides, kan den gå i stykker og medføre skader for cyklisten. Hvis du opdager revner, kraftige ridser eller misfarvninger i materialet på udsatte steder kan det være tegn på, at levetiden for den pågældende komponent er udløbet. Gamle og opslidte komponenter skal udskiftes, for at du kan bruge din elcykel på sikker måde.
• Advarsel! Kompositmaterialer er følsomme for stød, og det kan være vanskeligt at opdage skader eller tegn på, at delen skal udskiftes. Beskadiget kompositmateriale er en potentiel risiko og bør kasseres og udskiftes. Hvis du er usikker, så tag delen med til sælgeren for rådgivning.

6. KONTROL INDEN F∅RSTE CYKELTUR

Det er vigtigt at kontrollere følgende, før cyklen bruges første gang.

• Mange dele på elcyklen er monteret fra fabrikken. Kontroller og evt. efterspænd/juster fabriksmonterede dele så som hjulmøtrikker.
• Kontroller dæktrykket. Maksimalt og anbefalet tryk står på siden af dækket.
• Sørg for, at batteriet er fuldt opladet og korrekt tilsluttet.

7. AT CYKLE LOVLIGT

• Iht. lovgivningen skal en cykel altid være udstyret med bremse og ringeklokke. I mørke skal cyklen også være udstyret med lygte med hvidt lys foran, lygte med rødt lys bagpå, hvid refl eks foran og rød refl eks bagpå samt orange refl ekser i hjulene.
• På offentlig vej er det vigtigt at være opmærksom på følgende:
• Som trafi kant har du pligt til at kende og følge gældende færdselsregler.
• Vi anbefaler, at du altid bruger hjelm, når du cykler. Er du under 15 år og cykler på en tohjulet cykel, bør du altid bruge cykelhjelm.
• Efterlad aldrig et barn på cyklen.
• Tilpas hastigheden efter forholdende.
• Hav altid hænderne på styret, når du cykler.
• Vær opmærksom, så der ikke kommer noget ind mellem egerne under kørslen.
• Kør ikke med hovedtelefoner. De dæmper de omgivende lyde og gør dig uopmærksom på, hvad der sker i dine omgivelser.
• Kør ansvarligt. Gå altid ud fra, at andre ikke ser dig.

På offentlig vej er det vigtigt at være opmærksom på følgende:

• Som trafi kant har du pligt til at kende og følge gældende færdselsregler.
• Vi anbefaler, at du altid bruger hjelm, når du cykler. Er du under 15 år og cykler på en tohjulet cykel, bør du altid bruge cykelhjelm.
• Efterlad aldrig et barn på cyklen.
• Tilpas hastigheden efter forholdende.
• Hav altid mindst én hånd på styret, när du cykler.

8. AT CYKLE PÅ ELCYKEL

Funktion

• Elcyklen har lavspændingsbeskyttelse, hvilket betyder, at strømtilførslen stopper automatisk, när spændingen i batteriet bliver utilstrækkelig.
• Strømtilførslen stopper automatisk, när hastigheden overstiger 25 km/h.
• Strømtilførslen stopper automatisk 1–3 sekunder efter, at du holder op med at træde i pedalerne, samt när du aktiverer håndbremsen.
• Strømforsyningen til batteriet, motoren og det elektriske system afbrydes automatisk ved overophedning og genetableres automatisk, når temperaturen er faldet.
• Ved cykling på mudrede eller ujævne veje bør du cykle uden hjælpemotor. Snavs og ler kan medføre nedsat kraft, eller at sensoren beskadiges.

Maksimering af rækkevidden

• Der er mange faktorer, der påvirker batteriets effekt og også påvirker rækkevidden.
• Oplad batteriet helt før en længere tur.
• Ved færdsel på ujævne veje og i kuperet terræn bruges der mere energi.
• Der bruges mere energi, hvis du ofte skifter hastighed.
• Større vægt bruger mere energi.
• Hav altid korrekt dæktryk, og hold altid cyklen ren og velsmurt, så rækker batteriet længere.
• Kontrollér, at begge hjul ruller frit. Hvis bremsebelægningerne slæber på, bruges der mere energi.
• Kontrollér regelmæssigt dine bremser.
• At træde kraftigt i pedalerne skåner batteriet og øger dermed batteriets rækkevidde.

Hvilefunktion

Hvilefunktionen aktiveres automatisk, når batteriet ikke har været anvendt i 30 timer. Batteriet aktiveres ved at trykke på tænd/sluk-knappen på batteriet. Du kan slå hvilefunktionen manuelt til ved at holde tænd/sluk-knappen inde i 3 sekunder. Et enkelt tryk på tænd/sluk-knappen viser batteriets ladestatus.

For- og baglygter

Lygterne er batteridrevne og tændes med en afbryder på lygten, (2xAAA)

9. BATTERI

Husk på, at batteriet kan blive varmt under brugen. Det er normalt og er ikke tegn på fejl.

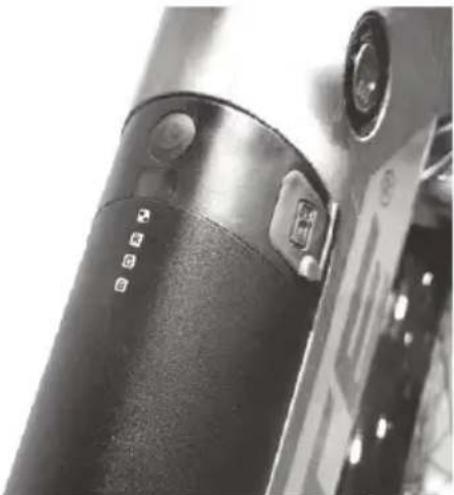

Batteriindikator

En LED angiver den resterende kapacitet. Tryk på strømknappen for at se batteriets ladestatus. Batteriet er fuldt opladet, når LED'en er blå og skal oplades, når LED'en lyser rødt.

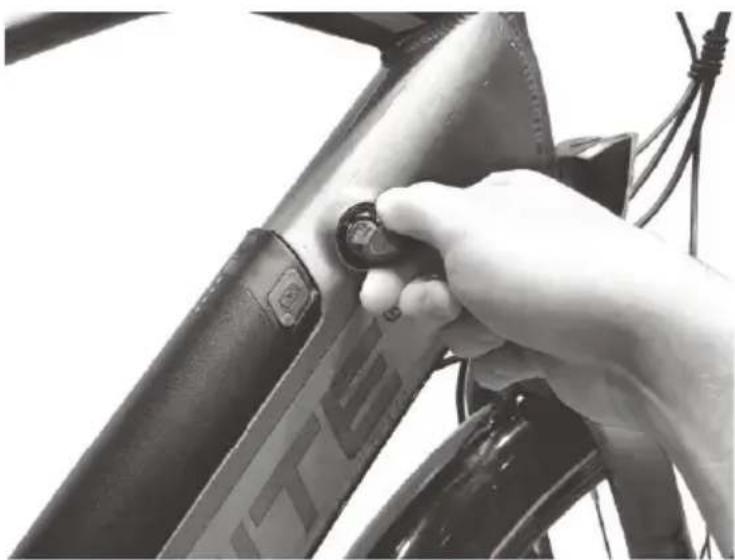

Isætning/udtagning af batteriet.

Drej nøglen mod højre.

1. Batteriets øverste del frigøres.
2. Tag batteriet ud.
3. Sæt batteriets nederste del i først.
4. Tryk derefter den øverste del i.
5. Et "klik" betyder, at batteriet er fastgjort.

Nøglen behøver ikke at sidde i låsen, när elcyklen bruges.

Ladning af batteriet

Husk på, at:

• Brug aldrig et batteri, der ikke er ladet op.
• Brug altid den medfølgende batterilader.
• Laderen er beregnet til indendørs brug ved normal stuetemperatur.
• Hold batteriet under opsyn ved ladning.
• Før du bruger cyklen første gang, skal batteriet lades op. Ladetiden er da ca.12–14 timer.

1. Tryk på strømknappen for at se batteriets ladestatus.
2. Slut batteriladeren til batteriet.
3. Slut batteriladeren til stikkontakten (220 V). Den røde indikatorlampe lyser under opladningen.
4. Lad batteriet lade, indtil indikatorlampen lyser grønt.
5. Fjern laderen fra stikkontakten.
6. Kobl laderen fra batteriet.

Batteriopladning

Batteriet kan lades dagligt, selv hvis det ikke er afl a-det. Dog skal batteriet lades op, når indikatorlampen på batteriet lyser rødt.

Kontrol af batterispændingen

Sæt batteriet i dvaletilstand manuelt. Sørg for, at kapaciteten ligger på 30–60 %, grøn batterilampe. Væk dit batteri, og giv det en vedligeholdelsesladning i kort tid mindst en gang om måneden. Langtidsopbevar det ved normal stuetemperatur.

Efter langtidsopbevaring kan batteriet trænge til at blive opladet og afl adet et antal gange, inden det igen opnår fuld kapacitet.

10. BETJENINGSPANEL

1. Batteriindikator
2. Hjælpetrin
3. Symbol for natfunktion (svagere baggrundslys)
4. Enhed for hastighed
5. Digital hastighedsvisning
6. Km-tæller: Daglige kilometer (TRIP) - Samlet antal kilometer (ODO) - Tophastighed (MAX) - Gennemsnitshastighed (AVG) - Resterende rækkevidde (RANGE) - Energiforbrug (KALORIER) - Effekt (POWER) - Rejsetid (TID).

Systemet startes ved at holde tænd/sluk-knappen inde i 2 sekunder. Systemet slukkes på samme måde. Hvis "automatisk nedlukningstid" er aktiveret, slukkes displayet efter 5 minutter (du kan nulstille dette med funktionen "Automatisk sluk", se afsnittet "Auto Off"), Hvis adgangskodefunktionen er aktiveret, skal du indtaste den korrekte adgangskode for at bruge systemet.

Valg af hjælpetrin

Brug knapperne + og – til at skifte mellem hjælpetrinene 0–5. Når strømmen tændes, starter cyklen altid i hjælpetrin 1. Trin 0 betyder ingen hjælp.

Visning af afstand

Tryk kortvarigt på tænd/sluk-knappen (<0,5 s) for at skifte mellem forskellige afstandsfunktioner. Daglige kilometer (TRIP) - Samlet antal kilometer (ODO) - Tophastighed (MAX) - Gennemsnitshastighed (AVG) - Resterende rækkevidde (RANGE) - Energiforbrug (KALORIER) - Effekt (POWER) - Rejsetid (TID).

Baggrundsbelysning

Hold + knappen inde i 2 sekunder for at tænde natfunktion (svagere baggrundslys).

Baggrundslysets lysstyrke kan indstilles i displayindstillingerne, se afsnittet "Lysstyrke".

Ganghjælp

Ganghjælp bruges, når du vil have hjælp til at trække cyklen, mens du går.

Aktivering: Tryk på - knappen, indtil symbolet (en person, der trækker cyklen) vises på displayet. Hold derefter –knappen inde, så starter ganghjælpen, og symbolet blinker (cyklen bevæger sig med ca. 5 km/t). Denne funktion varer, så længe du holder – knappen inde. Så snart du slipper knappen, slutter ganghjælpen, og motoren skifter automatisk til hjælpetrin 0.

Service

Displayet viser "SERVICE", när et vist antal kilometer eller batteriladninger er nået. Efter et kilometertal på mere end 5000 km (eller 100 ladecyklusser) vises "SERVICE" på displayet. For hver 5000 km vises "SERVICE" på displayet. Denne funktion kan indstilles i displayindstillingerne.

Batteriindikator

KAPACITET INDIKERING
80–100 %
60–80 %
40–60 %
20–40 %
5–20 %
<5 %	≥slant

Menuen indstillinger

Når displayet er tændt, skal du holder knapperne + og – inde samtidig for at komme til indstillingsmenuen. Brug derefter knapperne + og – (<0,5 sek.) til at rulle gennem de forskellige indstillinger. Vælg display, indstilling, information eller afslut. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte den valgte indstilling. Eller vælg "EXIT" og tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til hovedmenuen, eller vælg "BACK" og tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til indstillingsmenuen.

"Display Setting", indstillinger

Tryk på knappen + eller – (<0,5 sek.), og vælg "Display Setting", og tryk derefter kortvarigt på tænd/slukknappen (<0,5 sek.) for at få adgang til følgende valg.

Tryk på knappen + eller – (<0,5 sek.), og vælg "Trip Reset" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Vælg derefter "YES" eller "NO" ved hjælp af + og – knapperne. Tryk på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

"Unit", valg af enhed km/miles

Tryk på knappen + eller – (<0,5 sek.), og vælg "Unit" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Ved hjælp af knapperne + og – vælger du mellem enhederne "Metric" (km) eller "Imperial" (miles). Tryk på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

Tryk på knappen + eller – (<0,5 sek.), og vælg "Brightness" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Ved hjælp af knapperne + og – vælger du mellem 100 %, 75 %. 50 %, 30 % eller 10 %. Tryk på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

Tryk på knappen + eller – (<0,5 sek.), og vælg "Auto Off" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Brug knapperne +og – til at vælge mellem "OFF", "9"/"8"/"7"/"6"/"5"/"4"/"3"/"2"/"1" (tallene angiver minutter). Når du har valgt, skal du trykke på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

"Assist Mode", valg af hjælpetrin

Tryk på knappen + eller – (<0,5 sek.), og vælg "Max Pass" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Ved hjælp af knapperne + og – vælger du hjælpetrin 3, 5 eller 9 (i alt 9 trin). Når du har valgt, skal du trykke på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

Tryk på knappen + eller – (<0,5 sek.), og vælg "Service" i indstillingsmenuen. Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Ved hjælp af knapperne + og – vælger du "NO" eller "YES". Når du har valgt, skal du trykke på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til indstillingsmenuen.

"Information", informationsmenu

Når displayet er tændt, skal du trykke på knapperne + og – samtidig for at komme til menuen. Brug knapperne + og – til at vælge "information", og tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget og komme til informationsmenuen.

"Speed Limit", hastighedsgrænse

Tryk på knappen + eller – (<0,5 sek.), og vælg "Speed Limit". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget og se hastighedsgrænsen. Tryk på tænd/sluk-knappen (<0,5 sek.) for at gemme og vende tilbage til informationsmenuen. Denne information kan ikke ændres, det er blot information om cyklen.

"Battery Information", information om batteriet

Tryk på knappen + eller – (<0,5 sek.), og vælg "Battery Info". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Tryk derefter på knappen + eller – (<0,5 s) for at se indholdet. Tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til informationsmenuen.

KODE	FORKLARING	ENHED	KODE	FORKLARING	ENHED
Hardware version	Hardware		b10	Absolut SOC	%
Hardware version	Software		b11	Cykel	Gange
b01	Temperatur	°C	b12	Maks. ikke ladetid	Timer
b04	Volt	mV	b13	Nylig ikke ladetid	Timer
b06	Strøm	mA	d00	Antal battericeller
b07	Resterende kapacitet	mAh	d01	Volt, celle 1	mV
b08	Fuld kapacitet	mAh	d02	Volt, celle 2	mV
b09	Relativ SOC	%	dn	Volt celle n	mV

OBS! Hvis der ikke registreres data, vises "—" på displayet.

"Controller Information", information om betjeningspanelet

Tryk på knappen + eller – (<0,5 sek.), og vælg "Ctrl Info". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Tryk derefter på knappen + eller – (<0,5 sek.) for at se "Hardware Version" eller "Software Version". Tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til informationsmenuen.

"Display Information", information om displayet

Tryk på knappen + eller – (<0,5 sek.), og vælg "Display Info". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Tryk derefter på knappen + eller – (<0,5 sek.) for at se "Hardware Version" eller "Software Version". Tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til informationsmenuen.

"Torque Information", information om drejningsmoment

Tryk på knappen + eller – (<0,5 sek.), og vælg "Torque Info". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Tryk derefter på knappen + eller – (<0,5 sek.) for at se "Hardware Version" eller "Software Version". Tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til informationsmenuen.

"Error Code", fejlkoder

Tryk på knappen + eller – (<0,5 sek.), og vælg "Error Code". Tryk derefter på tænd/sluk-knappen (<0,5 sek.) for at bekræfte valget. Tryk derefter på knappen + eller – (<0,5 sek.) for at få vist en liste over fejlkoder. Displayet viser de seneste ti fejlkoder. Fejlkoden "00" betyder, at der ikke er nogen fejl. Tryk på tænd/sluk-knappen (<0,5 sek.) for at vende tilbage til informationsmenuen.

Liste over fejlkoder

OBS! Læs listen over fejlkoder omhyggeligt. Hvis der vises en fejlkode på displayet, skal du først prøve at genstarte systemet. Hvis fejlkoden stadig vises efter genstart, skal du kontakte Biltema.

FEJL ÅRSAG AFHJÆLPNING

04 Gashåndtaget er ikke tilbage i udgangspositionen.	Kontroller, at ledningen fra gashåndtaget er tilsluttet korrekt. Hvis dette ikke løser problemet, skal gashåndtaget udskiftes.
05	Problem med gashåndtaget.1. Kontroller, at ledningen fra gashåndtaget er tilsluttet korrekt, og at den ikke er beskadiget.2. Kobl ledningen fra, og tilslut den igen. Hvis det stadig ikke virker, skal du udskifte gashåndtaget.
07	Overbelastningssikring udløst.1. Tag batteriet ud og sæt det ind igen for at se, om det løser problemet.2. Opdater styreenheden med BESST-værktøjet.3. Udskift batteriet for at løse problemet.
08 Fejl i hallsensor-signalet inde i moto-ren.	1. Kontroller, at alle ledninger fra motoren er korrekt tilsluttet.2. Hvis problemet fortsætter, skal du udskifte motoren.
09 Fasefejl i motoren. Udskift motoren.
10 Temperaturen inde i motoren har nået det maksimale beskyttelsesniveau.	1. Sluk for systemet (strømmen), og lad motoren køle af.2. Hvis problemet fortsætter, skal du udskifte motoren.
11 Fejl på temperatursensoren inde i motoren.	Udskift motoren.
12 Fejl på sensoren i betjeningspanelet. Udskift styreenheden, eller kontakt Biltema.
13	Fejl på temperatursensoren i batteriet.1. Kontroller, at alle stikforbindelser fra batteriet er korrekt tilsluttet til motoren.2. Hvis problemet fortsætter, skal du udskifte batteriet.
14 Temperaturen inde i betjeningspanelet har nået sin maksimale beskyttelsesværdi.	1. Lad motoren køle af, og genstart systemet.2. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.
15 Fejl på temperatursensoren i be-tjeningspanelet.	1. Lad motoren køle af, og genstart systemet.2. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.
21 Fejl i hastighedssensoren. 1. Genstart systemet	2. Kontroller, at magneten, der er fastgjort til egerne, fl ugter med hastighedssensoren, og at afstanden mellem dem er 10–20 mm.3. Kontroller, at ledningen til hastighedssensoren er korrekt tilsluttet.4. Tilslut cyklen til BESST for at se, om der er signal fra hastighedssensoren.5. Brug BESST-værktøjet til at opdatere betjeningspanelet, se om det løser problemet.6. Udskift hastighedssensoren for at se, om det afhjælper problemet. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.
25	Fejl i drejningsmomentet.1. Kontroller, at alle stik er korrekt tilsluttet.2. Tilslut cyklen til BESST-systemet for at se, om drejningsmomentet kan udlæses.3. Opdater betjeningspanelet med BESST-værktøjet for at se, om det løser problemet. Hvis ikke, skal du udskifte momentsensoren eller kontakte Biltema.
26 Fejl i hastighedssignalet fra mo-mentsensoren.	1. Kontroller, at alle stik er korrekt tilsluttet.2. Tilslut cyklen til BESST-systemet for at se, om hastighedssignalet kan udlæses.3. Udskift displayet for at se, om problemet løses.4. Opdater styreenheden med BESST-værktøjet for at se om det løser problemet. Hvis ikke, skal du udskifte momentsensoren eller kontakte Biltema.
27	Overbelastning fra betjeningspanelet. Brug BESST-værktøjet til at opdatere betjeningspanelet. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.

FEL ORSAK ÅTGÄRD

30	Kommunikationsproblem.	1. Kontroller, at alle stik er korrekt tilsluttet.2. Kør en diagnosetest ved hjælp af BESST-værktøjet for at se, om det kan fi nde problemet.3. Udskift displayet for at se, om problemet løses.4. Udskift EB-BUS-ledningen for at se, om det løser problemet.5. Opdater styreenhedens software ved hjælp af BESST-værktøjet. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.
33 Fejl i bremsesignalet (hvis der er monteret bremsesensor).		1. Kontroller, at alle stik til bremserne er korrekt tilsluttet.2. Udskift bremserne for at se, om problemet løses. Hvis problemet fortsætter, skal du udskifte betjeningspanelet eller kontakte Biltema.
35	Fejl i 15 V-detektionskredsløbet.	Opdater kontrolpanelet med BESST-værktøjet for at se, om det løser problemet. Hvis ikke, skal du udskifte betjeningspanelet eller kontakte Biltema.
36 Fejl i detektionskredsløbet på knapsættet.		Opdater kontrolpanelet med BESST-værktøjet for at se, om det løser problemet. Hvis ikke, skal du udskifte betjeningspanelet eller kontakte Biltema.
37	Fejl i WDT-kredsløbet.	Opdater kontrolpanelet med BESST-værktøjet for at se, om det løser problemet. Hvis ikke, skal du udskifte betjeningspanelet eller kontakte Biltema.
41 For høj spænding fra batteriet. Udskift batteriet.
42	For lav spænding fra batteriet.	Oplad batteriet. Hvis problemet fortsætter, skal du udskifte batteriet.
43 Strømstyrken fra battericellerne er for høj.		Udskift batteriet.
44 Spændingen fra en enkelt celle er for høj.		Udskift batteriet.
45	Batteriets temperatur er for høj.	Lad motoren køle af. Hvis problemet fortsætter, skal du udskifte batteriet.
46	Batteriets temperatur er for lav.	Tag batteriet ind i stuetemperatur. Hvis problemet fortsætter, skal du udskifte batteriet.
47	Batteriets SOC er for høj.	Udskift batteriet.
48	Batteriets SOC er for lav.	Udskift batteriet.
61	Omskifterfejl.	1. Kontroller, at gearvælgeren ikke sidder fast.2. Udskift gearvælgeren.
62 Den elektroniske gearskifter sidder fast.		Udskift gearskifteren.
71	Den elektriske lås sidder fast.	1. Opdater displayet med BESST-værktøjet for at se, om det løser problemet.2. Udskift displayet. Hvis problemet fortsætter, skal du udskifte den elektroniske lås.
81	Fejl i Bluetooth-modulet.	Brug BESST-værktøjet til at opdatere/geninstallere softwaren til betjeningspanelet for at se, om det løser problemet. Hvis ikke, skal du udskifte betjeningspanelet.

11. VEDLIGEHOLDELSESRÅD

Jævnlig kontrol

Gør det til en vane at efterse cyklen regelmæssigt, så mindskes risikoen for ubehagelige overraskelser. Inden du cykler, skal du kontrollere:

• at alle skruer og dele sidder godt fast.
• at bremser og belægninger ikke er slidt ned og fungerer, som de skal.
• at dækkene ikke er slidte eller revnede,
• at der er det rigtige lufttryk i dækkene.
• at lyset virker både foran og bagpå.
• at alle refl ekser er hele og rene.
• at kæden er tilstrækkelig stram.

Ved eventuelle spørgsmål om justering af disse punkter, skal du kontakte dit Biltemavarehus.

• Du kan vaske cyklen, när det er nødvendigt.
• OBS! Elcyklen må aldrig vaskes med højtryksrenser. Vand kan trænge ind i motoren og medføre kortslutning og skade elektriske komponenter.
• Brug kun en fugtig klud med et neutralt rengøringsmiddel til at rengøre elcyklen.
• Brug ikke sure opløsningsmidler, da de kan skade elcyklen og de elektriske komponenter.
• Tør elcyklen af med en blød klud, og lad den stå et stykke tid i et opvarmet lokale.
• Det er en god rutine at smøre alle bevægelige dele efter vask. Smør ikke for kraftigt. Hvis der kommer olie på hjulene eller bremsebelægningerne, nedsætter det bremsernes effekt og forlænger bremselængden. Vask overskydende olie af hjulene og bremsebelægningerne med sæbevand.
• Kæden skal altid føles fedtet, når du rører ved den. Under normale vejrforhold behøver du kun at smøre kæden for hver 200–300 kørte km. Under regnfulde forhold kan det dog være nødven-digt at smøre oftere.

∅vrigt

• Batteriet bør opbevares indendørs, når det ikke bruges. Tag batteriet med ind, når du har afsluttet en cykeltur. Cyklen bør opbevares indendørs, når batteriet er taget af. OBS! I koldt og fugtigt vejr er det især vigtigt at tage batteriet ind og opbevare det indendørs. Hvis batteriet ved et uheld efterlades udendørs under disse vejrforhold, er det vigtigt, at det får lov til at tørre og igen få normal indendørs temperatur.
• Ved udskiftning af sliddele såsom kæde, kæde-hjul, kabler, kapper, bremseklodser, dæk, slanger osv. anbefales det at bruge Biltemas originaldele.
• Ved udskiftning eller service af elektriske komponenter henvises til det nærmeste Biltema varehus.
• En korrekt justeret sadel har stor betydning for cykeloplevelsen. Sørg derfor for at tilpasse sadelhøjden efter netop dine behov. En gang om året bør også sadelpind og styrstamme rengøres og smøres ind, for at delene ikke skal sætte sig fast. Cykelfedt anbefales til indfedtning.

Anbefalet tilspændingsmoment

CYKELDEL TILSPÆNDINGSMOMENT
Styrstamme 17–20 Nm
Styr 17–20 Nm
Sadelpind 6 Nm
Sadelklemme 17–20 Nm
Forhjul 17–23 Nm
Baghjul 30–40 Nm
Pedal 41 Nm

12. RÅD OM VEDLIGEHOLDELSE AF ELCYKELBATTERIER

Biltema bruger li-ion batterier med celler fra kendte mærker som LG, Samsung og Panasonic. En batteri til en elcykel er en forbrugsvare, og den forventede levealder er 3–5 år, hvis det passes og vedligeholdes korrekt.

Generelt

• Læs manualen omhyggeligt, og forstå indholdet for at fi nde ud af, hvad gælder. Hvis du har spørgsmål, bedes du kontakte dit nærmeste varehus.
• Rækkevidden er skønnet og baseret på optimale betingelser. Vind, temperatur, belastning, hastighed, hvor meget hjælp der kræves af motoren, vejforhold og lufttryk i dækkene påvirker den naturligvis. Der fi ndes ingen standardiseret målemetode, så det er yderst vanskeligt at sammenligne forskellige cykler med hinanden.
• Batteriet skal altid lades og opbevares indendørs ved normal stuetemperatur.
• Batteriet skal altid lades op i lang tid første gang (12–14 timer).
• Brug aldrig et batteri, der ikke er ladet op.
• Hvis du i løbet af garantiperioden eller reklamationsperioden får problemer med din elcykel eller dit batteri, skal du hurtigst muligt kontakte et Biltema-varehus. Dette for at Biltema kan hjælpe dig bedst muligt med, hvad der den egentlige fejl. Åbn aldrig batteriet, og lad aldrig et tredjepartsværksted reparere eller ændre dit batteri, da det kan medføre fare for dig. Garantien for elcykel og batteri bortfalder, hvis batteriet åbnes.
• Åbn aldrig et li-ion batteri, da det kan medføre livsfare.

Forlæng levetiden

• Brug altid den originale lader. Lader fås som reservedel i Biltemas varehuse.
• Batteriet har først fuld kapacitet efter op til 20 ladecyklusser (kan variere noget).
• Så vidt muligt bør man forsøge at holde batterikapaciteten på 20–80 %. Dvs. at du ikke bør afl ade batteriet helt, og aldrig lade batteriet helt op. Det vil forlænge batteriets levetid.
• Det er bedre at lade batteriet f. eks. hver anden dag i en times tid end at lade det helt op en gang om ugen.
• Oplad aldrig et varmt batteri. Hvis du lige har brugt cyklen, er batteriet varmt, og du bør vente omkring 30 minutter, indtil den er kølet helt af.
• Brug ikke batteriet umiddelbart efter opladning, vent ca. 30 minutter, så batteriet kan nå at køle af.
• Ved langtidsopbevaring, f. eks. om vinteren (hvis cyklen ikke bruges), skal batteriet have mellem 30 og 60 % ladning, så du bør aldrig langtidsopbevare et fuldt opladet eller et helt afl adet batteri,

og du bør dermed aldrig lade dit batteri stå til konstant ladning under langtidsopbevaring. Du bør dog vedligeholdelseslade dit batteri mindst en gang om måneden, men kun i kortere tid, cirka en time. Batteriet kan manuelt sættes i hvilefunktion ved længere tids opbevaring, men batteriets kapacitet skal dog kontrolleres med jævne mellemrum, så det ikke afl ades, og det skal lades i kort tid for at opnå en kapacitet på mellem 30 og 60 %. Dette batteri har en hvilefunktion, som med fordel kan aktiveres manuelt. Batteriet tager aldrig skade af hvilefunktionen, det har tværtimod godt af den, så brug den.

• Tilslut altid batteriladeren til batteriet først og derefter til stikkontakten.
• Oplad aldrig et fugtigt eller vådt batteri, vent, indtil det er tørret ved stuetemperatur.
• Bemærk, at batteriet er en sliddel, og kapacitetstab er uundgåeligt med tiden. Garantitiden dækker funktionsfejl, ikke kapacitetstab.

Indbygget intelligens

Et elcykelbatteri er ikke bare et batteri. I batteriboksen er der et beskyttende kredsløb, der løbende overvåger battericellerne. Denne overvågning indebærer blandt andet, at hvis der registreres en fejl på en enkelt celle, vil dette beskyttelseskredsløb blokere batteriet, så det ikke længere kan bruges eller lades op. Der er også andre målinger, der foretages af beskyttelseskredsløbet, som alle tjener til din sikkerhed.

Beskyttelsesfunktion

Celle: Indbygget sikkerhedsanordning, strømafbryderenhed (CID).

Indbygget kontrolkredsløb: Inklusive overopladningsbeskyttelse, overafl adningsbeskyttelse, beskyttelse mod polombytning, høj/lav temperaturbeskyttelse og overstrømsbeskyttelse.

13. JUSTERING AF SADEL OG SADELPIND

Det er vigtigt, at sadlen er korrekt indstillet, når du cykler. En korrekt indstillet sadel gør cyklen sikker og komfortabel at køre på og bidrager også til et effektivt pedaltråd. Følg blot retningslinjerne nedenfor, når sadlen indstilles.

Følgende værktøj er nødvendigt:

Unbrakonøgle 5 og 6 mm.

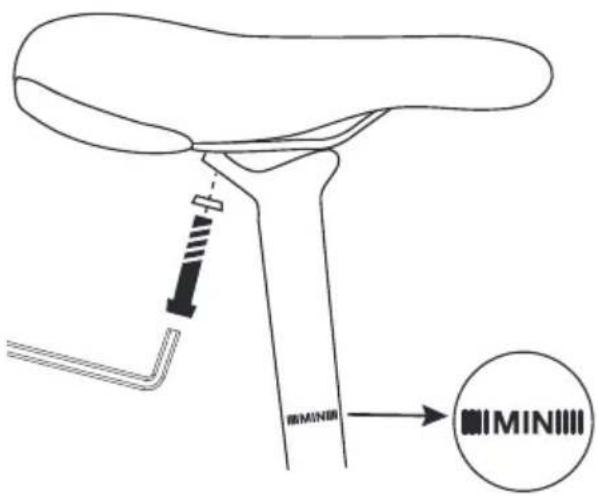

1. Bevæg sadlen frem eller tilbage, så sadelpindens klemme er midt på sadlens skinne.

2. Spænd møtrikken/skruen til, når den ønskede position er indstillet.

3. Indstil sadlen til en passende højde ved at løsne lynkoblingen, der klemmer sadelpinden fast i stellet.

4. Højden justeres ved at fl ytte sadelpinden op og ned. Sadelpinden må ikke hæves over minimumsområdet.

5. Spænd lynkoblingen, når den ønskede højde er indstillet. Kontroller, at lynkoblingen er spændt godt til, ved at forsøge at dreje sadlen til siden. Den må ikke kunne drejes sideværts.

Advarsel! Hvis sadlen glider sideværts, knirker eller bevæger sig, mens du sidder på den, skal sadlen spændes hårdere til.

OBS! Pindens højde må ikke overskride markeringen for maksimal højde. Markeringen skal skjules af sadelrøret.

En tommelfi ngerregel for den rigtige sadelhøjde er, hvordan du sidder på sadlen, når den ene pedal er i bundstilling. Du skal kunne strække benet ud, når du har pedalen under svangen.

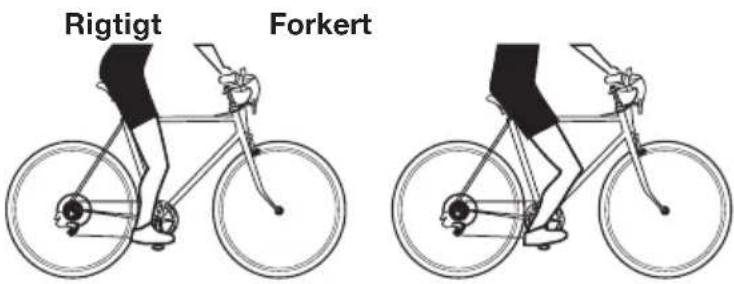

Kontroller siddestilling

- Sæt pedalarmene i vandret stilling og sæt dig op på sadlen med den ene fod på den forreste pedal.

- Placer foden, så storetåleddet befi nder sig ovenover pedalakslen.

- Siddestillingen er korrekt, hvis du kan trække en lodret linje mellem knæspidsen og storetåleddet. Hvis ikke, bør sadelpindens højde justeres.

14. JUSTERING AF STYR

Styret er sat fast på cykelstellet med gear- og bremsekablerne. Sørg for, at kablerne sidder på den rigtige side af forgafl en ved montering af styret.

Følgende værktøj er nødvendigt:

Unbrakonøgle, 5 eller 6 mm.

Styr med frempind til kronrør med gevind

1. Løsn de fi re skruer på beslaget.
2. Hold styret på plads. Sørg for, at styret kommer i det rigtige hul og er placeret centralt.
3. Skru de fi re skruer fast igen. Spænd skiftevis.

Centrer styret i henhold til symbolet på forsiden.

Skru lidt ad gangen som bogstavet Z, fra 1-4.

Indstillelig frempind

1. Løsn højre møtrik en omgang, så leddet åbnes.

1. Indstil den ønskede vinkel på frempinden, og hold imod, mens du spænder møtrikken godt til.

OBS! Når du ændrer hældingen af frempinden, kan det også være nødvendigt at ændre vinklen på gear-skifter og bremsehåndtag

15. JUSTERING AF BREMSER

Bremserne udgør nogle af de vigtigste dele på cyklen. Det er derfor en god vane at kontrollere bremsernes tilstand med jævne mellemrum. Sørg for, at alle skruer er spændt ordentligt fast, og at ingen af bremseklodserne er slidte.

Justering af hydrauliske skivebremser

Denne cykel er udstyret med hydrauliske skivebremser. Bremserne justeres ved at løsne de to justerskruer, der holder dem på plads. Tryk på bremsegrebet, og hold det fast, mens du spænder justerskruerne fast. Foretag en enkelt rutinekontrol af bremserne, og kontroller, at de tager, som de skal, ved at foretage et par hårdere opbremsninger under kontrollerede forhold. Klem sammen om bremsegrebet under en testtur for at aktivere bremsen. Kontroller, at bremselængden er så lang, som du forventer, så du føler, at du behersker cyklens fremdrift. Brug forbremsen med forsigtighed, da skivebremsen tager kraftigt. Hvis du kun bremser hårdt med forbremsen, kan det resultere i en ulykke. Følg anvisningerne nøje for at opnå den bedste sikkerhed. Ved den mindste tvivl om, hvordan bremserne skal justeres, bør en cykelsmed foretage justeringerne.

Advarsel! Brug forbremsen med forsigtighed. En hård opbremsning med forbremsen kan resultere i en alvorlig ulykke.

Udskiftning og bremseklodser (hydraulisk skivebremse)

Følgende værktøj er nødvendigt:

Unbrakonøgle 3 mm.

1. Fjern hjulet ved den caliper, som du vil skifte bremseklodser på. Husk, at du ikke må aktivere bremsegrebet, när hjulet er afmonteret, da det kan ødelægge caliperen.
2. Når hjulet er fjernet, skal du bruge unbrakonøglen til at skrue sikringsstangen af, der holder bremseklodserne.
3. Når sikringsstangen er taget ud, kan bremseklodserne fjernes. Når bremseklodserne er fjernet, kan caliperen tørres af med en klud.
4. Tag de nye bremseklodser frem, og sæt fastgørelsesfjederen mellem bremseklodserne, og sæt klodserne ind i caliperen med øjerne først.
5. Kontroller, at klodsernes øjer fl ugter med øjerne på bremsecaliperen. Sæt derefter sikringsstangen gennem alle øjerne.
6. Sikringsstangen sidder nu gennem caliperen og bremseklodserne. Skru sikringsstangen fast.

Gearmekanismen justeres hovedsagligt ved at gear-kablet spændes og gearets endeposition justeres. To justeringsskruer begrænser bevægeligheden mellem yder- og inderposition. Skruerne sidder på forgearet overside samt på baggearets bagside.

Et almindeligt tegn på, at gearet skal spændes er, hvis kæden rasler og hopper ukontrolleret mellem drevene. Det er wires længde i forhold til gearkabelbøsningen, som påvirker, hvor gearskifter og kæde ender.

Indstillinger justeringsskruerne gøres oftest i forbindelse med grundindstilling af ny cykel. Til gengæld kan det være nødvendigt at justere gearwiren, da den med tiden strækkes ud.

OBS! Baghjulet må ikke berøre jorden, når gearsystemet justeres. Drej højre pedal rundt med højre hånd (så kæden driver kædehjulene rundt konstant), og juster gearet med venstre hånd.

Skift smart

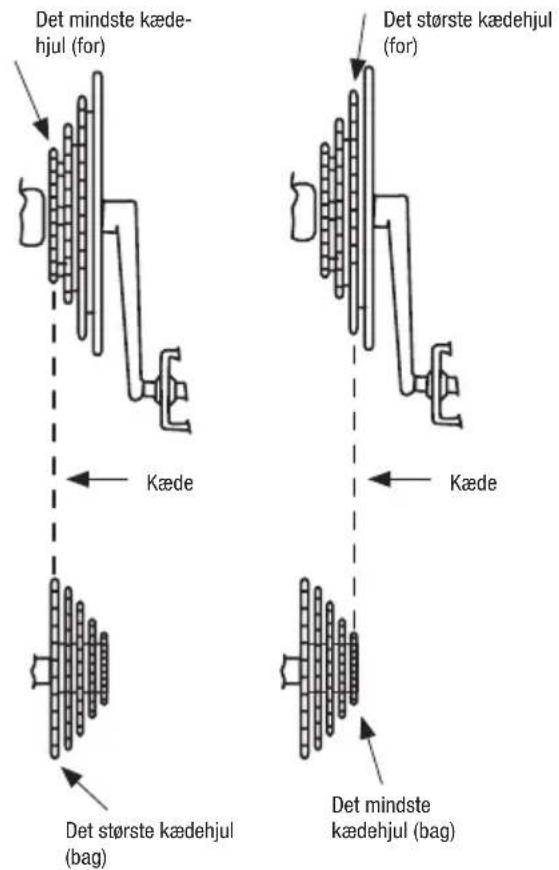

Undgå at skifte, så kæden kommer til at sidde på den største klinge foran og den største klinge bagpå. Det samme gælder for den mindste klinge foran og den mindste klinge bagpå. Derved vil kæden ende i en diagonal position, der giver større slid for både kæde og kassette. Prøv at opretholde så lige en linje på kæden som muligt, når du skifter gear, som vist på illustrationerne nedenfor.

Justering af forgear

Følgende værktøj er nødvendigt:

Lille stjerne- eller ligekærvskruetrækker og unbrakonøgle 5 mm.

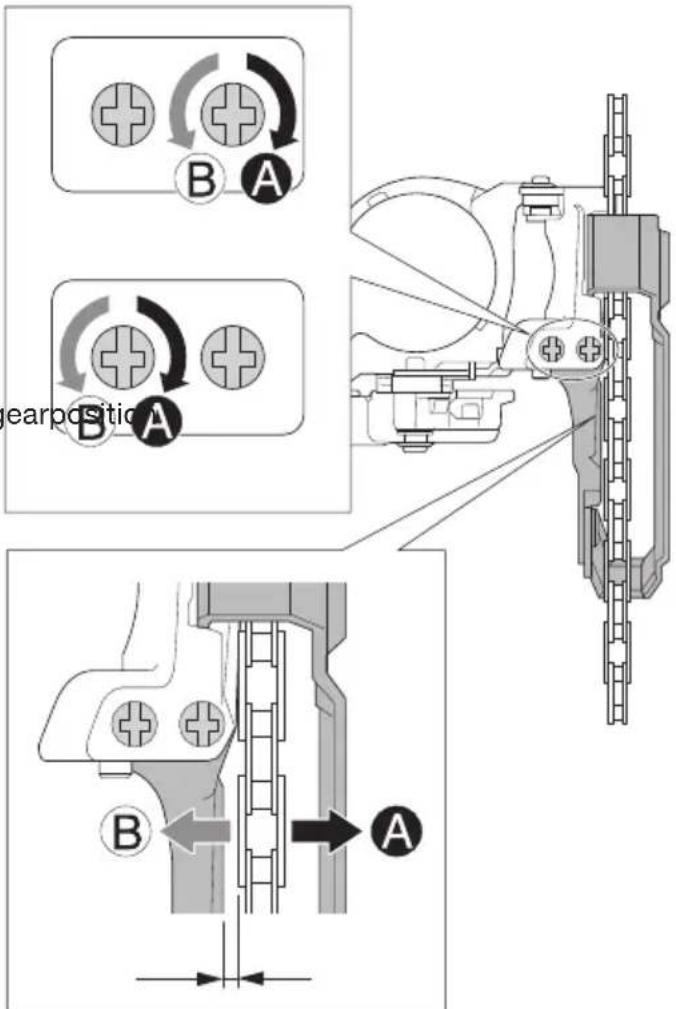

Indstil gearets endepositioner:

1. Start med at sætte gearet i det laveste gear, så kæden ligger på det mindste kædehjul foran og det største kædehjul bagtil.
2. Drej skruen mærket "L" (Low) for at indstille afstanden mellem kæden og kædestyrets inderplade. Afstanden skal være 1-2 mm.
3. Sæt cyklen i det højeste gear, så kæden ligger på det største kædehjul foran og det mindste kædehjul bagtil.
4. Placer hånden mellem forgearwiren og stellet og træk let udad, indtil du ikke kan mere.
5. Drej skruen mærket "H" (High) for at indstille afstanden mellem kæden og kædestyrets yderplade. Afstanden skal være 1-2 mm.

Tips! Prøv at holde kæden så lige som muligt i de forskellige gearpositioner, når du cykler. Det vil sige, at du bør undgå at skifte for meget op eller ned med bagskifteren uden at skifte tandhjul foran. Derved undgås en alt for diagonal placering af kæden.

Tips! Kontroller, hvilken skrue der er henholdsvis Høj og Lav, idet det kan variere mellem forskellige cykelmodeller.

Indstilling af gearwiren

1. Flyt kæden til det mellemste kædehjul for. Kæden skal blive liggende på det mindste kædehjul bag.

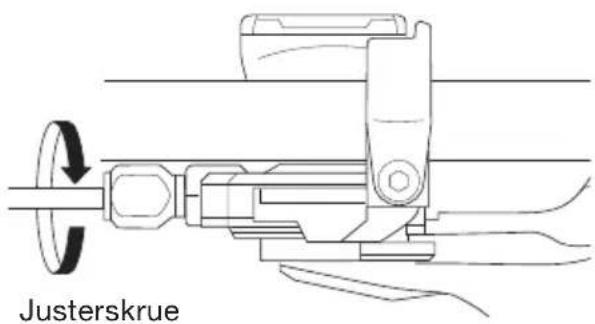

2. Kontroller, at der stadigvæk er frigang mellem kæden og kædestyrets yderste plade. Hvis ikke skal forgearwiren spændes ved at dreje på wirebøsningens justering i forgearet mod uret.

1. Flyt kæden til det største kædehjul bag. Kontroller, at afstanden mellem kæde og kædestyrets inderste plade er 1-2 mm. Hvis kæden er for tæt på, skal afstanden justeres ved at dreje wirebøsningens justering med uret for at mindske spændingen.

Justering af baggear

Følgende værktøj er nødvendigt:

Lille stjerne- eller ligekærvskruetrækker, unbrakonøgle (5 mm). Kontroller baggearets justeringer, hvis det ikke fungerer, som det skal, eller hvis det lyder mærkeligt.

Mindre justeringer af baggearet og kædens position i forhold til baghjulet foratages med justeringsskruen. Baggearet er grundjusteret, når det kommer fra fabrikken, og behøver sædvanligvis ikke at justeres om.

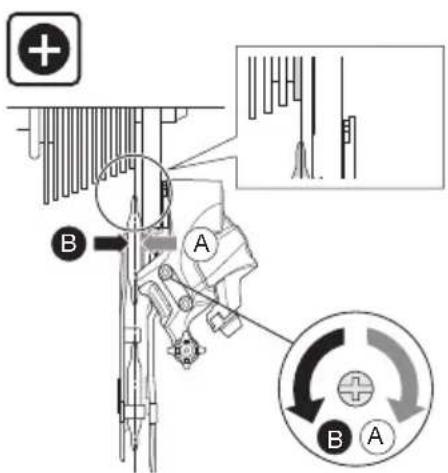

Indstil gearets endepositioner

1. Sørg for, at kæden ligger på det største kædehjul foran og det mindste kædehjul bagtil ved at sætte gearvælgeren på det højeste gear.

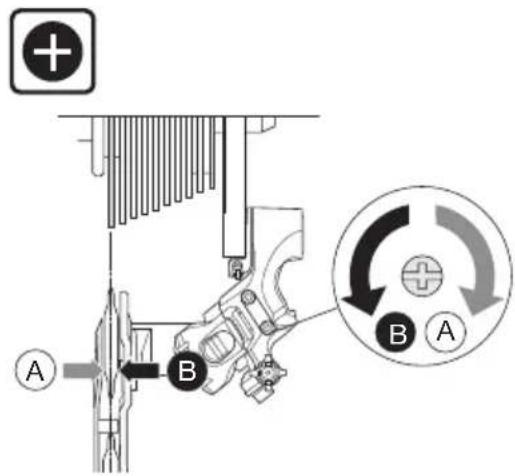

2. Juster baggearet ved at dreje på justeringsskruen mærket med et "H" (High). De to ruller, som kæden ligger på, skal være i en lodret linje under det mindste kædehjul bag.

1. Sæt cyklen i det højeste gear, så kæden løber på det mindste kædehjul for og det største kædehjul bag.
2. Træk kæde og rulle en smule ud ved at kile en fi nger ind mellem gearwiren og baggafl en. Kontroller, at kæde og ruller er i en lodret linje under det største kædehjul. Hvis ikke skal der justeres med justeringsskruen mærket med et "L" (Low) samtidigt med, at wiren holdes strakt.

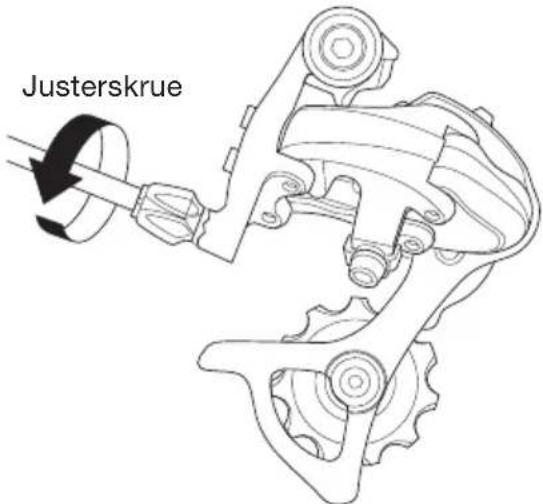

1. Sørg for, at kæden ligger på det mellemste kædehjul for. Drej pedalerne nogle gange og lad kæden løbe nogle omdrejninger på hvert bagdrev. Hvis kæden bevæger sig friktionsfrit og uden mislyde, er gearwiren korrekt indstillet. Hvis ikke skal wiren justeres med justeringsbøsningen, som sidder ved wirebøsningen på baggearet.

1. Hvis kæden er længe om at fl ytte sig til et større drev (lavere gear), skal wiren spændes ved at dreje justeringsbøsningen mod uret.
2. Hvis kæden er længe om at fl ytte sig til et mindre drev (højere gear), skal wiren slækkes ved at dreje justeringsbøsningen med uret.

Hvis omfanget af justeringsbøsningerne ikke slår til, kan wiren grovjusteres med den unbrakoskrue, som holder wiren fast i baggearet. Løsn skruen, juster wirens spænding, og stram skruen til igen.

17. AFMONTERING/MONTERING AF BAGHJUL

Følgende værktøj er nødvendigt:

Stjerneskruetrækker og bloknøgle (10 og 15 mm).

1. Skift til yderste krans (højeste gear, bag)

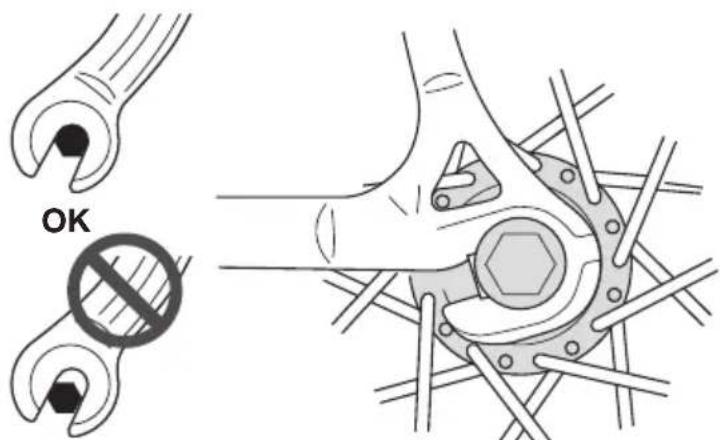

2. Løsn hjulmøtrikkerne
3. Løft kæden af bagkransen
4. Løft hjulet af

Not OK

Hvis din cykel er udstyret med skivebremse bag, anbefaler vi, at du bruger et lille afstandsstykke til at holde bremseklodserne adskilt, når du har løftet baghjulet af. Bremsegrebet må aldrig trykkes ind, hvis hjulet med bremseskiven ikke er på plads. Vær forsigtig, når du monterer hjulet igen, så du ikke beskadiger bremseklodserne.

Advarsel! Stil ikke cyklen, så den hviler på bagskifteren, när du har taget hjulet af. Det kan medføre skader på bagskifteren.

Tips! Det anbefales at bruge et reparationsstativ. Det gør det nemmere at montere hjulene af og på.

18. AFMONTERING/MONTERING AF FORHJULET

Følgende værktøj er nødvendigt:

Fastnøgle 17 mm.

Denne cykel er udstyret med hydrauliske skivebremser, så vi anbefaler, at du bruger et lille afstandsstykke til at holde bremseklodserne adskilt, når du har løftet baghjulet af. Bremsegrebet må aldrig trykkes ind, hvis hjulet med bremseskiven ikke er på plads. Vær forsigtig, når du monterer hjulet igen, så du ikke beskadiger bremseklodserne.

1. Træk det gummibeklædte stik på det elektriske kabel af motoren.

1. Vip beskyttelseskapperne af hjulmøtrikkerne.

2. Løsn hjulmøtrikkerne.

3. Løft hjulet af

Baghjulet påmonteres i modsat rækkefølge.

18. AFFALDSHÄNDTERING

El-affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).

1. FEJLS∅GNINGSSKEMA

Batteriet oplades ikke	Batteriet er i standby-position Deaktiver standby-positionen
	Opladeren er ikke sat i stikkontakten Sæt opladeren til
Gearene virker ikke korrekt	Gearene er forkert indstillet	Juster gearene iht. manualen
Håndbremsen virker ikke korrekt	Bremsebelægningen er slidt op Udskift bremsebelægningen
	Bremsebelægningen sidder ikke rigtigt Juster bremsebelægningen iht. manualen
	Bremsewiren er dårligt justeret Spænd bremsewiren op, så bremse-belægningen er nærmere fælgen
Cyklen giver ingen assistance	Løs forbindelse i stik	Kontrollér stikket, der sidder på ledningen fra håndkontrollen på styret. Pilene skal vende mod hinanden, stikket skal være trykket helt ind, og låsefunktionen skal være spændt til. Kontroller også led-ningen, der sidder nederst på højre side af baggafl en. Hvis baghjulet har været demonteret, er der risiko for, at ledningen er tilkoblet forkert. Kontroller, at pilene vender mod hinanden, og at stikket er trykket helt sammen.
	Batteriet er afl adet	Oplad batteriet regelmæssigt for at sikre optimal ydeevne, også når cyklen ikke bruges.
	Elsystemet er ikke tændt	Start systemet ved at tænde for afbry-deren på batteriet.
	Fartsensoren registrerer ikke, at bruge-ren træder i pedalerne	Kontrollér, at fartsensorens dioder blinker, når der trædes i pedalerne.
	Anden fejl i systemet Kontakt forhandlerer	eller et autoriseret værksted, der kan fi nde fejlen og reparere cyklen.
Cyklen går usædvanligt tungt Brem	serne er fejljusteret og bremser cyklen	Juster bremserne, så bremsebelægningen ikke rører fælgen på nogen af siderne.
	Dårligt dæktryk Pump cyklen med det anbefalede tryk, anbefalet tryk står på dækkets side.
Batteriets ydelse forringes	Batteriets kapacitet forringes mærk-bart, når man bruger cyklen ved lavere temperaturer end +20°C. Hvis cyklen anvendes i efteråret eller vinteren, hvor temperaturen kan nå ned til 0 - (-20°C), forringes kapaciteten med op til 50 %.	Tag batteriet indendørs i kulde, når cyklen ikke bruges. Lad batteriet op indendørs og lad ikke batteriet ligge i mere end 1 måned uden opladning.

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE EU-VAATIMUSTENMUKAISUUSVAKUUTUS EC DECLARATION OF CONFORMITY

EF-OVERENSSTEMMELSESERKLÆRING EF-SAMSVARSERKLÆRING

Produkt nr/ Produkt nr/ Tuotenro/ Produkt nr/ Product no: 27-2223/27-2243

Produktnamn/ Produkt navn/ Tuotenimi/ Produkt navn/ Product name:

28" MID DRIVE DOME 7S

BILTEMA

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar.

Undertecknat för/Underskrevet for og på vegne af/puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of: Bilterna

HELSINGBORG 2020-11-25

Magnus Skog

Product Manager

BILTEMA

YOSEMITE

BY BILTEMA
