BRUGSANVISNING 37-912 Biltema

1. Intern feil – ikke bruk produktet.
2. Intern feil – ikke bruk produktet.
3. For lav omgivelsestemperatur. Bruk produktet på et varmere sted.
4. Kontroller at ladeadapteren (medfølger ikke) gir 5 V / 1 A. Ja – intern feil, ikke bruk produktet. Nei – bytt ladeadapter.

OPPBEVARING

Slik fjerner du det oppladbare batteriet fra produktet.

Når produktet skal avhendes, må det ikke være koblet til strømnettet, og batteriet må være helt tomt.

Delene i produktet kan være skarpe.

1
2

Denne starchjælp er beregnet til at starte bilmotorer. Der kræves ingen andre køretøjer eller en 230 V stikkontakt.

TEKNISKE DATA

Batteritype:....Genopladeligt, Li-ion polymer

Antal battericeller .....4

Batterikapacitet: .....10,6 Ah

Maks. strøm:....800 A

Startstrøm (nom./maks.): . . . . .400/800 A

Belysning: .....LED

Spænding, starchjælp: .....12 V ---

USB C-indgang:....5 V≠2 A

USB A 3.0-udgang: .....2 stk. 5 V73 A, 9 V72 A, 12 V71,5 A

Omgivelsestemperatur: .....-20 - +55 °C

Opbevaringstemperatur: .....0 - +40 °C

Ladeledning: . . . . . . . . . . . . . . . . . USB C-ledning

(ladeadapter, 5 V/2 A, ikke inkluderet)

Længde:....165 mm

Bredde:....91 mm

Tykkelse:....33 mm

Ledningslængde: ....300 mm

Vægt:....640 g

MÆRKNING

Læs manualen inden brug.

GENERELLE SIKKERHEDSFORSKRIFTER

• Læs altid manualen før brug, og gem den til senere brug
• Udsæt ikke produktet for regn eller fugt.
• Produktet må kun bruges iht. anvisningerne i brugsanvisningen.
• Undgå at tabe genstande på produktet, at stille tunge genstande på det samt udsætte det for slag og stød.
• Udsæt ikke produktet for høje/lave temperaturer.
• Produktet må ikke anvendes af børn uden opsyn af en voksen.
• Tildæk ikke produktet under ladning. Risiko for overhedning.
• Oplad produktet på et godt ventileret sted.
• Produktet må kun bruges til det formål, det er beregnet til.

• Placer aldrig produktet på varme overfl ader eller i nærheden af åben ild.

• Produktet må ikke ændres eller ombygges.

• Kontroller, at produktet er intakt. Brug ikke produktet, hvis nogen del af det er beskadiget.
• Brug aldrig produktet i nærheden af letantændelige gasser eller materialer.
• Når produktet ikke er i brug, skal det opbevares tørt og utilgængelig for børn.

SÄERLIGE SIKKERHEDSFORSKRIFTER

ADVARSEL: Åbn aldrig huset på starchjælpen, da højspændingen inde i produktet medfører stor risiko for personskade.

ADVARSEL: Ved arbejde med batterier anbefales det, at du altid bruger beskyttelsesbriller og beskyttelsesbeklædning.

- For at undgå skader på køretøjets elsystem skal køretøjsproducentens instruktioner og anvisninger vedr. ladning følges nøje. Det gælder også de medfølgende instruktioner fra batteriproducenten.

• Sørg for, at de røde og sorte tilslutningsklemmer ikke rører hinanden. Risiko for gnister og eksplosion.

• Produktet må kun anvendes på køretøjer med et 12 V-elsystem.

• Produktet er kun beregnet til brug i nødstilfælde. Det må ikke erstatte et bilbatteri.

• Slut ikke produktet til batteriet, när motoren er i gang.
• Sørg for, at klemmerne er korrekt tilsluttet til køretøjet og batteriet. Forkert tilslutning kan forårsage gnister, eksplosion eller skader på produktet.
• Brug aldrig produktet, når du er alene. Sørg for at have nogen i nærheden, der kan hjælpe i en nødsituation.
• Kontroller, at batteripolerne og tilslutningsklemmerne er rene.
• Forsøg ikke at starte køretøjer med beskadigede, defekte eller frosne batterier. Hvis batterisyren (elektrolytten) er frosset, skal du tage batteriet ind i varmen, så det kan tø helt op, inden det lades op.

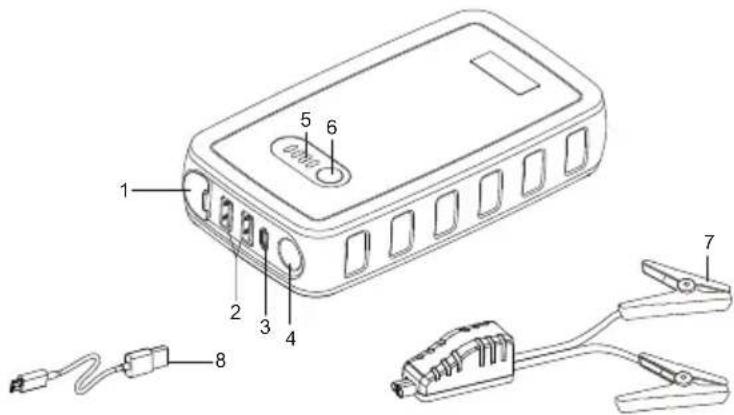

DELE

1. Tilslutning for startkabler
2. 2 stk. USB A 3.0-udgange
3. USB C-indgang til ladning
4. Lommelygte
5. Kontrollamper
6. Afbryder
7. Startkabler
8. Ladeledning

KONTROLLAMPER

Alle 4 kontrollamper blinker på samme tid:

Batteriet er for varmt, og produktet kan ikke bruges, før det er afkølet til den anbefalede temperatur.

Starthjælpen køler af (aktiveres normalt mellem hver start. Starthjælpen skal køle af i 30 sekunder efter hver start og i 10 minutter efter 5 starter i træk.).

Grøn kontrollampe (75 %) lyser:

Starthjælpen er klar til brug.

1. Tilslut ladeledningen (8) til USB C-indgangen på starchjælpen (3).
2. Tilslut USB A-stikket på ladeledningen (8) til en ladeadapter, 5 V/2 A (ikke inkluderet).
3. Tilslut ladeadapteren til en stikkontakt.
4. Når spændingen er tilsluttet, blinker kontrollamperne (5) i rækkefølge.

Alle fi re kontrollamper lyser, når starchjælpen er fuldt opladet.

ADVARSEL: Starthjælpen må IKKE anvendes, mens den lades op.

ADVARSEL: Starthjælpen må ALDRIG oplades ved omgivelsestemperatur under 0 °C.

Ladetid

LADEFORHOLD LADETID
5 V--- / 1 A 10 timer
5 V--- / 2 A 6 timer

BRUG AF STARTHJÆLPEN

Batteristatus

Starthjælpens batteristatus kontrolleres ved at trykke på afbryderen (6) i 2 sekunder. Batteristatus skal være over 50 % for at kunne bruge starchjælpen.

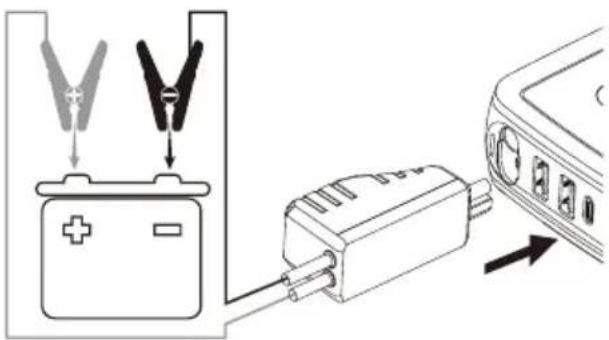

Tilslutning af startkabler

For at undgå fare skal du følge nedenstående trin ved tilslutning af startkablerne:

1. Tilslut startkablerne (7) til starchjælpen. Kontroller, at stikket er sat korrekt i.
2. Tilslut den røde (+) klemme til (+)-polen på batteriet.
3. Tilslut den sorte (-) klemme til stel, f.eks. bilens karrosseri eller til batteriets (-)-pol.

Aktivering af starchjælperen

Når startkablerne er tilsluttet, lyser de to øverste grønne kontrollamper (75 % og 100 %), hvilket angiver, at starchjælpen er klar til brug. Nu kan du starte motoren.

Denne funktion omgår den sikkerhedsspærre, der indebærer, at starchjælpen registrerer, om der er tilsluttet en sikker strømkilde. Kan f.eks. benyttes, hvis bilens batteri har for lav spænding.

OBS: Det kan være, at bilens batteri er i så dårlig stand, at denne funktion heller ikke kan starte bilen.

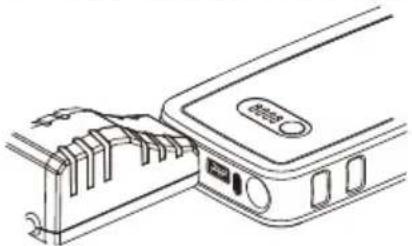

1. Tilslut startkablerne til starchjælpen.

1. Tilslut klemmerne korrekt til bilens batteri.

1. Hold afbryderen inde i 3 sekunder for at aktivere Override-funktionen. Nu blinker kontrollamperne efter hinanden (vandrer).
2. Start motoren. Hvis bilen ikke starter inden for 30 sekunder, slås funktionen fra.
3. Efter startforsøget lyser den gule kontrollampe (50 %), hvilket angiver, at starchjælpen køler ned/afkøles i 30 sekunder.

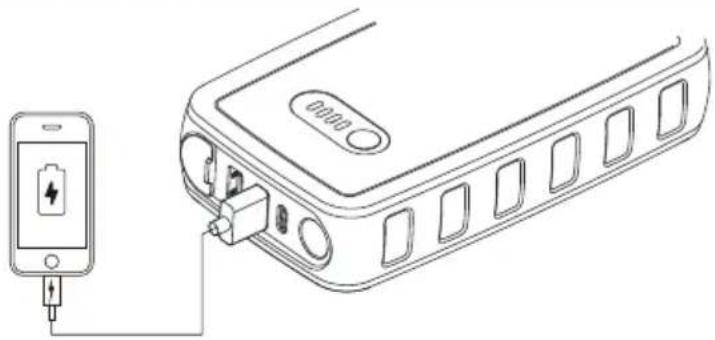

1. Hold afbryderen (6) inde i 3 sekunder for at aktivere den.
2. Tilslut en USB A-ledning til udtaget på starchjælpen (2).
3. USB A-udgangen slås automatisk fra, när den tilsluttede enhed er fuldt opladet.
4. Tag ledningen ud af starchjælpen.

Starthjælpen understøtter Quick Charge™. Funktionen bruges automatisk, hvis den tilsluttede ledning og enheden understøtter funktionen.

1. Hold afbryderen (6) inde i 3 sekunder for at aktivere den.
2. Tryk én gang på afbryderen (6) for at få konstant lys.

Tryk 2 gange på afbryderen (6) for SOS.

Tryk 3 gange på afbryderen (6) for at slukke lampen

SLÅ STARTHJÆLPEN FRA

Starthjælpen slukker automatisk efter 2 minutter, hvis den ikke bruges.

Du kan også holde afbryderen inde i 3 sekunder for at slukke for enheden.

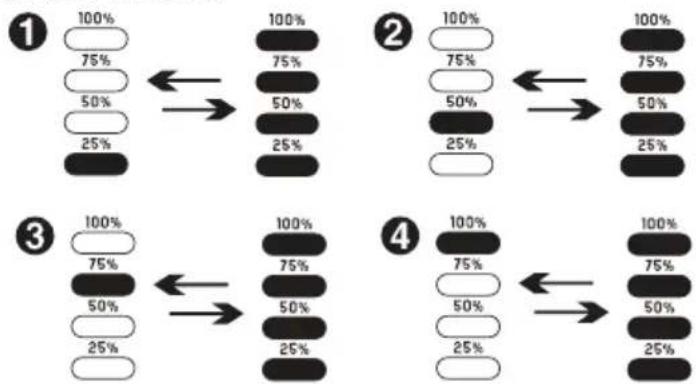

FEJLFINDING

Forklaring af fejlkoder, der kan vises på displayet.

1. Intern fejl - brug ikke produktet.
2. Intern fejl - brug ikke produktet.
3. For lav omgivelsestemperatur. Brug produktet på et varmere sted.
4. Kontroller, at ladeadapteren (ikke inkluderet) giver 5 V/1 A. Ja - intern fejl, brug ikke produktet. Nej - skift ladeadapter.

OPBEVARING

Starthjælpen skal opbevares tørt og ved stuetemperatur.

ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).

Dette produkt indeholder et litium-ion-batteri. Batteriet må ikke spises, åbnes, knuses, udsættes for ild eller udsættes for høje temperaturer.

Indbygget batteri

Produktet indeholder et indbygget batteri, der er omfattet af direktiv 2006/66/EF, og det må ikke bortskaffes sammen med husholdningsaffaldet. Produktet skal indleveres til en genbrugsstation.

Følg de lokale forskrifter, og kasser aldrig produktet eller de genopladelige batterier sammen med husholdningsaffaldet. Korrekt bortskaffelse forhindrer negativ påvirkning på miljø og sundhed.

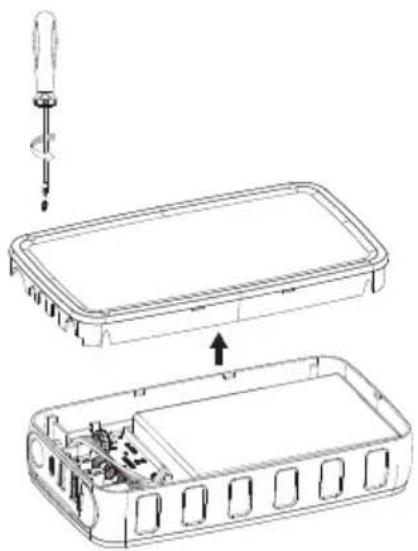

Sådan tager du det genopladelige batteri ud af produktet.

BEMÆRK! Det genopladelige batteri bør fjernes af en fagmand.

Det genopladelige batteri skal kun tages ud, när produktet skal kasseres.

Produktet må ikke være tilsluttet til en strømkilde, og batteriet skal være helt afl adet, når det fjernes.

Delene inde i produktet kan være skarpe.
