BRUGSANVISNING 17-555 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med produktet.

2. TEKNISKE DATA

Høydeinnstillinger: .....82/68/25 cm

Arbeidsbord:....82 x 46 cm

Bredde:....110-180 cm

• 2 stk. rullestøtter
• 4 stk. vognbolter M8 x 45 med muttere
• 2 stk. skruer M6 x 35
• 4 stk. skruer M6 x 12 med skiver
- 2 stk. ratt M8
• 4 stk. ratt M8 x 20
• 1 stk. sagbord med uttrekkbare støtter
• 1 stk. fremre ben med føtter
• 2 stk. hjulaksler med muttere
• 2 stk. hjul
- 1 stk. håndtak
- 1 stk. støttefot

a. Monter föttene på sidene av det fremre benet (5) og skru deretter fast det fremre benet på sagbordet ved hjelp av 2 skiver og 2 skruer (M6 x 12).

b. Skru fast støttefoten (7) i sagbordet med 2 skiver og 2 skruer (M6 x 12).

Om ønskelig kan kapp- og gjæringssagen være montert på sagbordet ved transport.

Denne vejledning indeholder væsentlige informationer om produktets brug og sikkerhed. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen.

Alle brugere opfordres til at læse manualen før brug og være særligt opmærksomme på disse symboler:

OBS! Viser, at forkert brug kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL! Viser, at der er risiko for alvorlige ulykker.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge produktet.

2. TEKNISKE DATA

Højder: 82/68/25 cm

Arbejdsbord:....82 x 46 cm

Bredde:....110-180 cm

• Savbordet 17-555 er især beregnet til kapog geringssave, men kan også bruges til andre stationære maskiner.
• Maskinen skal altid skrues ordentligt fast inden brug.
• Placer savbordet på en plan og skridsikker flade.
• Følg altid sikkerhedsanvisningerne for maskinen.
• Kontrollér regelmæssigt, at alle skruer er skruet ordentligt til.
• Undgå at overbelaste savbordet ved transport. Tænk på, at ujævnheder og stød øger belastningen.
• Fjern altid alle løse dele fra maskinen, hvis den er monteret på arbejdsbordet under transport.
• Ved transport i et køretøj, skal savbordet være ordentligt fastspændt. Desuden skal det hvile på begge hjul og på det forreste ben.

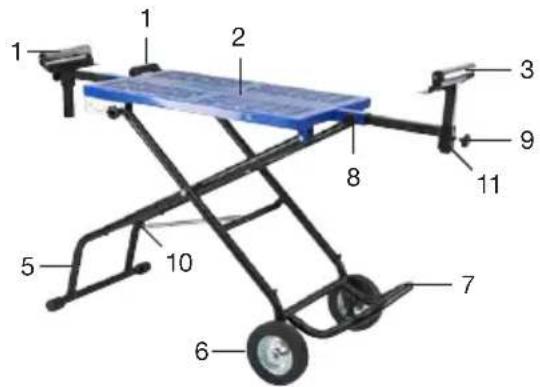

4. OVERSIGTSBILLEDE

1 2 3 9 8 11 5 10 7 6

1. Håndtag
2. Arbejdsbord
3. Støtterulle
4. Hul til højdejustering af savbord
5. Forreste ben
6. Hjul
7. Støttefod ved opretstående opbevaring
8. Hjul, udtrækkelig støtte
9. Hul til højdejustering af støtterulle
10. Spærrelås ved højdejustering
11. Udtrækkelig støtte

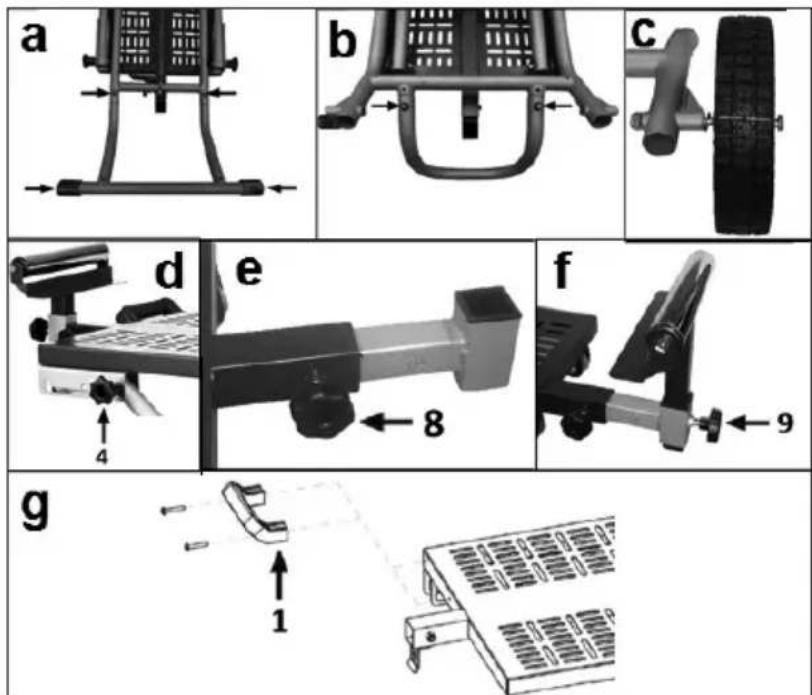

5. MONTERING

• 2 stk. støtteruller
• 4 st. vognbolte M8 x 45 med møtrikker
• 2 stk. skruer M6 x 35
• 4 stk. skruer M6 x 12 med spændeskiver
• 2 stk. hjul M8
• 4 stk. hjul M8 x 20
- 1 stk. savbord med udtrækkelige støtter
• 1 stk. forben med fødder
• 2 stk. hjulaksler med møtrikker
• 2 stk. hjul
- 1 stk. håndtag
- 1 stk. støttefod

a. Monter fødderne på siderne af det forreste ben (5), og skru derefter det forreste ben fast på savbordet med 2 spændeskiver og 2 skruer (M6 X 12).

b. Skru støttefoden (7) fast i savbordet med 2 spændeskiver og 2 skruer (M6 X 12).

c. Monter de to hjul på savbordet ved hjælp af hjulaksel og låsemøtrik.

d. Skru de to håndtag (4) til højdejustering af savbordet fast.

e. Skru et håndtag (8) fast i hver lås til de udtrækbare støtter (11).

f. Monter støtterullerne (3) i hver af holderne på de udtrækbare støtter (11) og lås fast med håndtagene (9).

g. Skru håndtaget (1) med skruer M6 x 35.

h. Anbring kap- og geringssaven på arbejds-bordet, så anslaget er parallelt med og i en afstand på ca. 13-15 cm fra arbejdsbordets bagerste kant (2). Find passende skruehuller og fastgør kap- og geringssaven med 4 stk. vognbolte, spændeskiver og møtrikker.

i. Tag et ca. 2,5 m langt waterpas eller et lige bræt og læg det på kap- & geringssavens savbord og de to støttruller. Juster højden på støtterullerne med de to håndtag (9), så waterpasset/brættet er i niveau med sav-bordet og begge støtterullerne.

6. INSTALLATION OG ANVENDELSE

6.1 Transport - sammenklapning af savbordet

Hvis man ønsker det, kan kap- og geringssa- ven være monteret på savbordet ved transport.

a. Fjern alle løse dele på kap- og geringssaven. Drej kap- og geringssavens savbord til 45°, så motoren er nærmest hjulet. Lås savbordet fast og anbring kap- og gerings- saven i transportposition i henhold til vejledningen i denne manual.

b. OBS! Savklingen skal være låst i nedfældet stilling, træksave skal være låst, så savhuset ikke kan bevæge sig, og låsevrideren til dobbeltgering skal stå i låst position.

c. Løsn håndtagene (8) og før dem ud af begge de udtrækkelige støtter (11) i inderste position, træk håndtagene ind (8).

d. Løsn de to håndtag (9) og sænk støtterullen helt ned, og lås dem fast med håndtagene (9).

e. Stil dig på samme side som håndtaget (1). Løft det forreste ben op (5), så savbordet hviler på støttefoden (7).

f. Løsn de to håndtag (4), tryk låsespærren ind (10) og løft bordet lidt for at frigøre det, og sænk det derefter langsomt til den ønskede position, så sikkerhedsspærren (10) låser savstativet i sammenklappet position.

g. Slip låsespærren (10) og kontrollér, at arbejdsbordet er fastlåst i positionen. Spænd derefter de to håndtag (4).

6.2 Opsætning af savbordet

a. Stil savbordet på højkant, så det hviler på støttefoden (7), og løsn de to håndtag (4).
b. Stil dig på samme side som håndtaget (1). Tryk låsespærren ind (10), frigør arbejds-bordet og løft det op i håndtaget (1) til den ønskede position.
c. Vælg en af de to arbejdspositioner, slip låsespærren (10) og kontrollér, at arbejdsbordet er fastspændt i positionen, og spænd derefter de to håndtag (4).

d. Træk de udtrækkelige støtter ud (11), og juster støtterullerne (3).

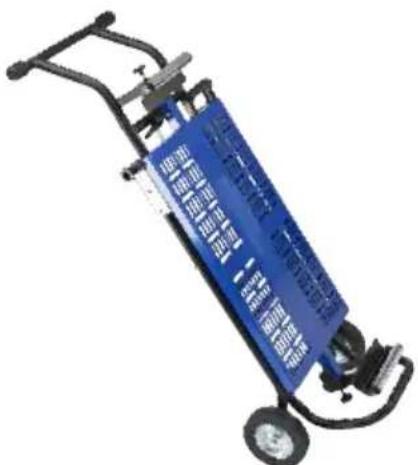

6.3 Opbevaring

Savbordet opbevares stående hvilkende på støttebenet med alle hjul trukket ud.

OBS! Hvis kap- og geringssaven er monteret, skal savbordet opbevares stående på de forreste ben og hjulene, ellers er der risiko for, at savbordet tipper, og/eller at kap- og gerings-saven bliver beskadiget.
