Cambridge II - Emhætte Thermex - Gratis brugsanvisning og manual

Mærke	Thermex
Model	Cambridge II
Produkttype	Vægmonteret emhætte
Installation	Fastgjort til væg, med teleskopisk skorsten
Installationshøjde	Mellem 50 og 70 cm over køkkenbordet
Betjening	Elektroniske knapper (Power, Hastighed, Lampe, Timer)
Hastigheder	3 (lav, medium, høj) med LED-indikering 1-2-3
Timer	Ja, 9 minutter med automatisk slukning
Belysning	Integreret LED-lampe
Fedtfilter	Vaskbart metal (egnet til opvaskemaskine ved 60 °C)
Udløbsdiameter	Anbefales at bruge modellens originale diameter (ikke reducere)
Materiale	Rustfrit stål og glas (glaslåge)
Farve	Rustfrit stål
Strømforsyning	220-240 V, 50/60 Hz (typisk)
Sikkerhed	Afbryd strømmen før rengøring; må ikke bruges i nærheden af åben ild; installation af kvalificeret tekniker
Vedligeholdelse	Rens filter hver 2-3 måned; udskift LED-lampe med skruetrækker
Reparerbarhed	Kvalificeret teknisk service til reparationer
Anbefalet fleksibelt rør	Lyddæmpende og anti-kondens for at minimere støj
Tilsigtet brug	Husholdning, ikke egnet til udendørs eller kommerciel brug
Dokumentation	Brugervejledning inkluderet (31 sider, downloadbar PDF)

Ofte stillede spørgsmål - Cambridge II Thermex

I hvilken højde skal jeg installere emhætten Cambridge II?

Den anbefalede afstand fra køkkenbordet til emhættens underkant er 50 til 70 cm. Følg installationsvejledningen i manualen.

Hvordan rengør man fedtfiltrene?

Metalfiltrene kan vaskes i hånden med vand og mildt rengøringsmiddel (40-50 °C) eller i opvaskemaskinen ved ca. 60 °C. Brug en blød børste og tør dem godt, før de sættes i igen.

Kan emhætten bruges i recirkulationstilstand?

Manualen beskriver kun installation med udsugning til det fri (kanal). Der nævnes ikke kulfilter eller recirkulationstilstand. Det anbefales at bruge den originale udløbsdiameter for maksimal ydelse.

Hvordan skifter jeg LED-lampen?

Sluk emhætten og vent, til pærerne er kølet af. Brug en skruetrækker til at fjerne LED-rammen og udskift den med en kompatibel lampe. Se manualen for flere detaljer.

Hvad gør jeg, hvis emhætten ikke virker?

Kontroller strømtilslutningen og at Power-knappen er tændt. Hvis problemet fortsætter, kontakt kvalificeret teknisk service; forsøg ikke selv at reparere.

Er det nødvendigt at bruge lyddæmpende fleksibelt rør?

Thermex anbefaler at bruge lyddæmpende fleksibelt rør og anti-kondens, hvis kanalen passerer gennem uopvarmede rum for at minimere støj og kondens.

Kan jeg reducere diameteren på udsugningsrøret?

Det anbefales ikke. Reduktion af diameteren øger lufthastigheden og trykket, hvilket nedsætter udsugningskapaciteten og øger støjniveauet. Brug altid den originale diameter, der er angivet i din model.

Hvordan aktiverer jeg timeren?

Mens emhætten kører, tryk på Timer-knappen. Der aktiveres en timer på 9 minutter, og LED-displayet viser nedtællingen. Når den er færdig, slukkes emhætten og lyset automatisk.

Har emhætten kulfilter?

Manualen indeholder ikke kulfilter og nævner ikke dets brug. Emhætten er designet til udsugning til det fri. Hvis du har brug for recirkulation, kontakt en installatør om mulige tilbehør.

Hvad er garantien på Thermex Cambridge II emhætten?

Garantien er ikke specificeret i manualen. Generelt tilbyder Thermex 2 års garanti til husholdningsbrug. Kontakt din forhandler eller den officielle tekniske service for yderligere information.

BRUGSANVISNING Cambridge II Thermex

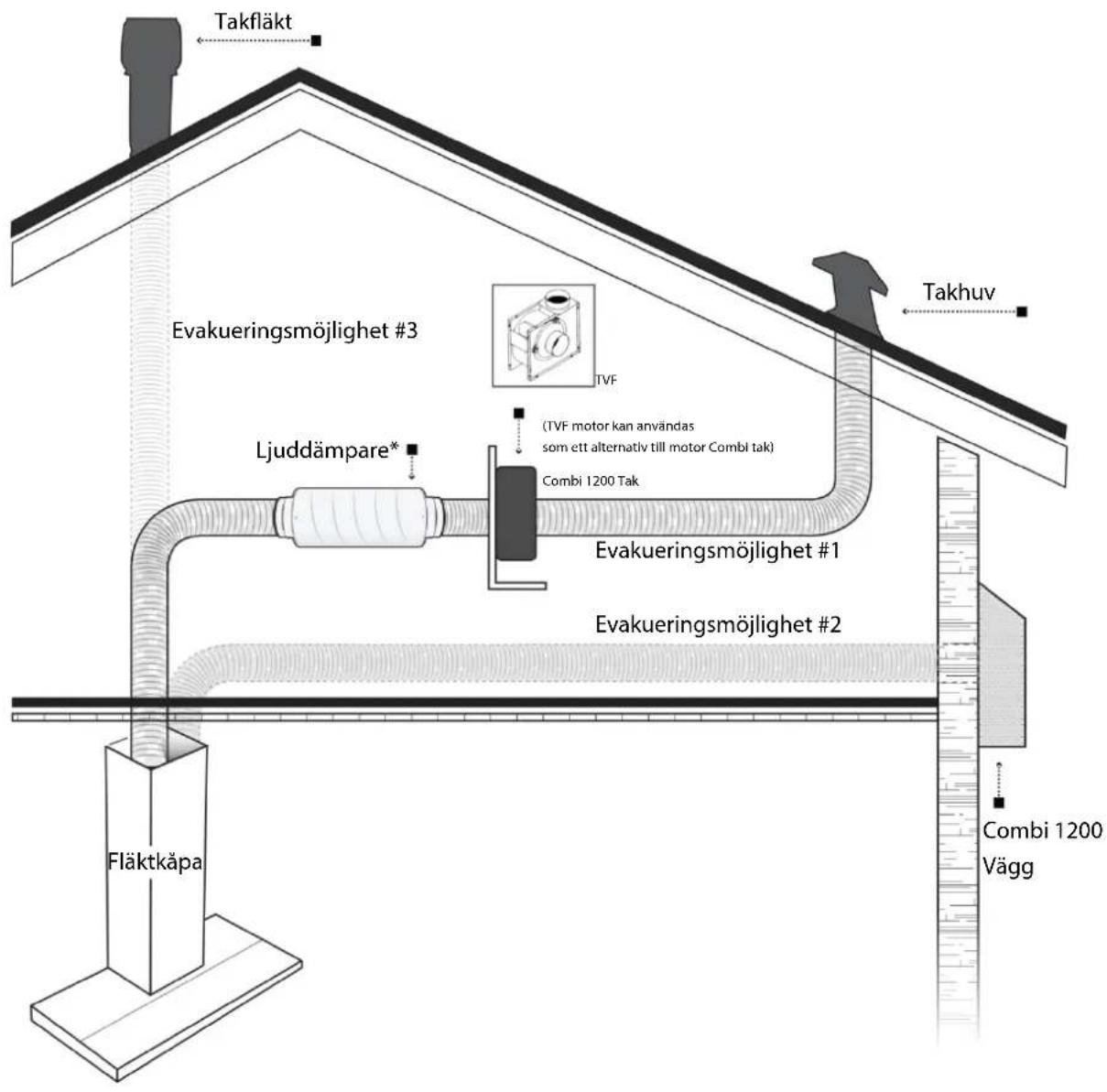

*Thermex anbefaler altid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum. Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.

I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.

Dette medfører mindre ydeevne og højere lydniveau.

Det anbefales derfor altid at benytte den oprindelige aftræksdimension.

Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne, samt minimalt lydniveau.

Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

Sikkerhedsinstruktioner

• Lad ikke børn betjene emfanget
• Dette emfang bør kun anvendes I almen husholdning. Bør ikke anvendes ifm. udendørs madlavning, barbecue eller kommerciel køkkenbrug
• Skal installeres af kvalificeret tekniker
• Emhætten og filteret bør rengøres jævnligt for at sikre optimal drift
• Afbryd strømmen før rengøring
• Rengør emhætten efter manualens anvisninger, og brug den ikke nær åben ild
• Benyt altid kvalificerede serviceteknikere i tilfælde af fejl eller driftsforstyrrelser
• Leverandøren frasiger sig alt ansvar for skader på personer eller materiel, der matte opstå som følge af ikke at have efterkommet de I manualen foreskrevne retningslinjer

Installation

1. Emfanget bør placeres mellem 50-70 cm fra kogefladen til bunden af emfanget. (Billede 1)

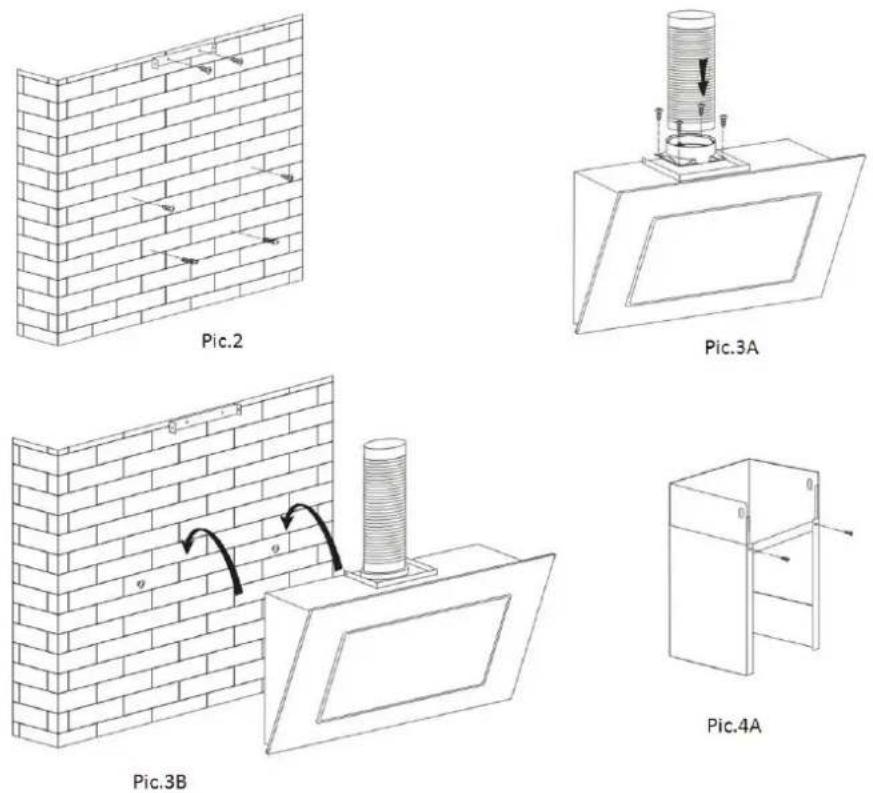

2. B or 6 huller I væggen (∅ 8mm). (Billede 2)
3. Sæt rawlplugs I borehullerne og monter beslaget til inderkanalen med 2 stk 4*30 skruerne. Monter nu de 2 øverste ophængsskruer til selve emfanget. Sørg for at skruerne sticker ca.2-3 mm ud fra væggen således at emfanget kan "gribe" I disse. (Billede 2)
4. Monter herefter den fleksible aftrækskanal på flangen. (Billede 3A)
5. Hæng emfanget op på de 2 øverste skruer. (Billede 3B)
6. Indsæt inderkanalen i yderkanalen, og monter beslaget til yderkanalen på denne med ST4*8 skruerne. Sørg for at inderkanalen kan bevæge sig frit. (Billede 4A)
7. Monter den samlede kanal på toppen af emfanget med ST4*8 skruerne, og træk den fleksible aftræksslange op.

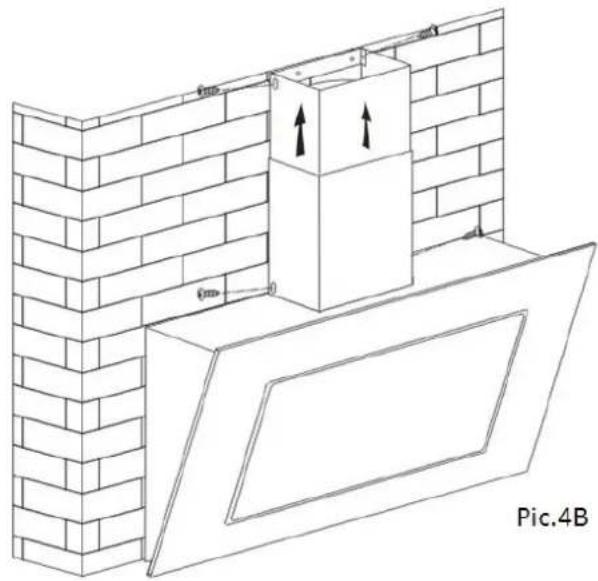

8. Træk inderkanalen op og fiksér den på inderkanalsbeslaget med ST4*8 skruerne.
9. Åbn glaspanelet, udtag filtrene og monter ST4*30 skruerne i sikkerhedshullerne.

Pic.1

1. Tryk på "Power"-knappen, knappen styrer "tænd" & "sluk" af emhætten.
2. Tryk på knappen "Speed" gang på gang, motoren kører så lav / mellem / høj / lav / mellem ..., hastigheden kører cirkulært; og LED-displayet vil indikere som 1-2-3-1-2... Cirkulært.
3. Tryk på "Lamp" knappen, lyset er tændt, skal du trykke på denne knap igen, lyset er slukket. Bemærk, at lampen ikke er under kontrol af Power-knappen.
4. Når emhætten arbejder, og du trykker på "Timer" knappen, vil hætten gå ind i status for eftersug (9 min.), og derefter vil LED-display blive vist 9.8.7.6 ... med 1,når tiden er gået, vil emhætten og lampen slukke automatisk. Hvis du trykker på "Timer"-knappen, vil funktionen blive henholdsvis aktiveret og deaktiveret.

BEMÆRK:

-Al installation skal udføres af kvalificeret personel
-Emfangets aftrækskanal må ikke benyttes til udsugning for andre apparater

Vedligeholdelse

Udskiftning og vedligehold af filter

• Afmontering af fedtfilter (Billede 6)
• Læg filteret i 40-50 °C rent vand med rengøringsmiddel.i 2-3 minutter.

-Brug en brug en blød børste. Alternativt kan man lægge filteret i opvaskemaskinen ved omkring 60°C.

BEMÆRK: Ved vask I opvaskemaskine kan filterets finish beskadiges.

Dette vil dog ikke påvirke filterets ydeevne.

Udskiftning af lamper

-Bemærk: Emfanget bør slukkes før lamperne skiftes

-Sørg for at pærerne er kølet ned før udskiftning
-Brug en skruetrækker til at pille LED armaturet ud.

6( Manual Model Cambridge
