Produkttype	Emhætte
Mærke	Thermex
Model	Newcastle Medio
Strømforsyning	230 V ~ 50 Hz
Jordforbindelse	Påkrævet
Motorhastigheder	4 trin
Belysning	4 x 1,5 W LED
Betjening	Fjernbetjening (radiofrekvens, op til 8 m)
Batteri til fjernbetjening	1 x A23
Fedtfilter	Vaskbart (tåler opvaskemaskine), rengør efter behov
Recirkulationsfilter	Udskifteligt, skift mindst to gange årligt
Minimumsafstand til gaskomfur	65 cm (iht. EN 60335-2-31)
Anbefalet afstand til komfur	50-70 cm
Maksimal afstand for loftintegration	3 m
Installation	Af kvalificeret elektriker; følg lokale regler
Brug	Kun private husholdninger
Rengøring	Hyppig rengøring af indvendig og udvendig; ståloverflader med metalpolish
Sikkerhed	Flamber ikke under emhætten; afbryd strømmen før vedligeholdelse
Garanti	Betinget af korrekt installation og brug
Miljømæssig bortskaffelse	Genbrug på udpeget WEEE-indsamlingssted

Ofte stillede spørgsmål - Newcastle Medio Thermex

Hvordan parrer jeg fjernbetjeningen med emhætten?

Sørg for, at fjernbetjeningen har et batteri. Sluk for strømmen til emhætten. Tilslut strømmen igen, og inden for 8 sekunder skal du trykke på en vilkårlig knap på fjernbetjeningen. LED'en på fjernbetjeningen angiver parring. Hvis det mislykkes, gentag processen.

Hvor ofte skal jeg rengøre fedtfilteret?

Rengør efter behov, men Thermex anbefaler hver 3. uge ved brug af stegemargarine, hver 2. uge for flydende margarine, ugentligt for olie og 2-3 gange om ugen ved friturestegning. Filtre kan vaskes i varmt sæbevand eller i opvaskemaskinen.

Hvordan udskifter jeg recirkulationsfiltrene?

Recirkulationsfiltre kan ikke renses og skal udskiftes. Thermex anbefaler at skifte dem mindst to gange om året. Den nøjagtige levetid afhænger af brugen. Fjern de gamle filtre og installér nye i henhold til manualen.

Hvad skal jeg gøre, hvis emhætten ikke virker?

Først skal du kontrollere, om strømmen er tilsluttet. Afbryd strømmen i 5 minutter, og tilslut den derefter igen. Hvis det stadig ikke virker, afbryd i 1 time. Kontroller også batteriet i fjernbetjeningen (A23). Hvis problemet fortsætter, kontakt Thermex service med model, serienummer og en beskrivelse af fejlen.

Hvad er minimumsafstanden mellem emhætten og et gaskomfur?

Ifølge EN 60335-2-31 er minimumsafstanden fra brænderkanten til undersiden af emhætten 65 cm. Følg altid komfurets manual, hvis den angiver en større afstand.

Kan jeg bruge emhætten uden aftræk (recirkulationsfunktion)?

Ja, emhætten kan bruges i recirkulationstilstand. I dette tilfælde er recirkulationsfiltre påkrævet og skal udskiftes regelmæssigt. Luften filtreres og føres tilbage til køkkenet.

Hvordan rengør jeg emhættens ydre?

Til ståloverflader skal du bruge en fugtig klud med rengøringsmiddel og derefter behandle med metalpolish. Til lakerede overflader skal du bruge en fugtig klud med rengøringsmiddel/opvaskemiddel. Brug aldrig slibemidler. Rengør indvendig og udvendig hyppigt for at forhindre fedtpletter.

Hvilken type batteri bruger fjernbetjeningen?

Fjernbetjeningen bruger et 23A (A23)-batteri, som følger med. For at udskifte skal du fjerne batteridækslet i bunden, indsætte det nye batteri korrekt og sætte dækslet på igen.

Hvorfor er sugeevnen svag?

Mulige årsager: snavsede eller tilstoppede filtre (rengør eller udskift dem), tilstoppet aftrækskanal (kontroller for hindringer eller knæk), eller en fastklemt trykventil (kontroller, om genstande blokerer den, eller om klemmen er for stram). Sørg også for, at aftrækskanalen har den rigtige størrelse og er helt udstrakt.

Kan børn bruge emhætten?

Børn under 8 år, personer med handicap eller personer uden erfaring må kun bruge emhætten under opsyn eller efter instruktion. Børn skal overvåges for at sikre, at de ikke leger med emhætten. Rengøring og vedligeholdelse må kun udføres af børn under opsyn.

BRUGSANVISNING Newcastle Medio Thermex

Generel adversel	5
Brug af emhætten	7
Vedligehold og rengøring	10
Service	12
Miljøhensyn	14

GENEREL ADVARSEL

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±10%i henhold til EN 50160
• Emhætten skal altid være tilsluttet jord.
• For modeller med ekstern motor gælder

det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.

• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveau et forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at

minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskomfurer fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem komfur og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem komfur og emhætte i vejledningen til komfuret. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for komfuret overholdes.
• For loftsintegredere modeller anbefaler Thermex, at afstanden mellem komfur og emhætte ikke oversiger 3 meter.

EMHÆTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere

brug.

• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykke-ligt er anbefalet i brugervejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.

• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.

• Børn skal være under opsyn, således at de ikke leger med emhætten.

• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre brændbare materialer, skal der være tilstrækkelig ventilation af rummet.
• Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af komfuret.

BRUG AF EMHÆTTEN

Denne emhætte har:

• Fjernbetjening
• 4 trin
- 4 X 1,5 W LED-Iys

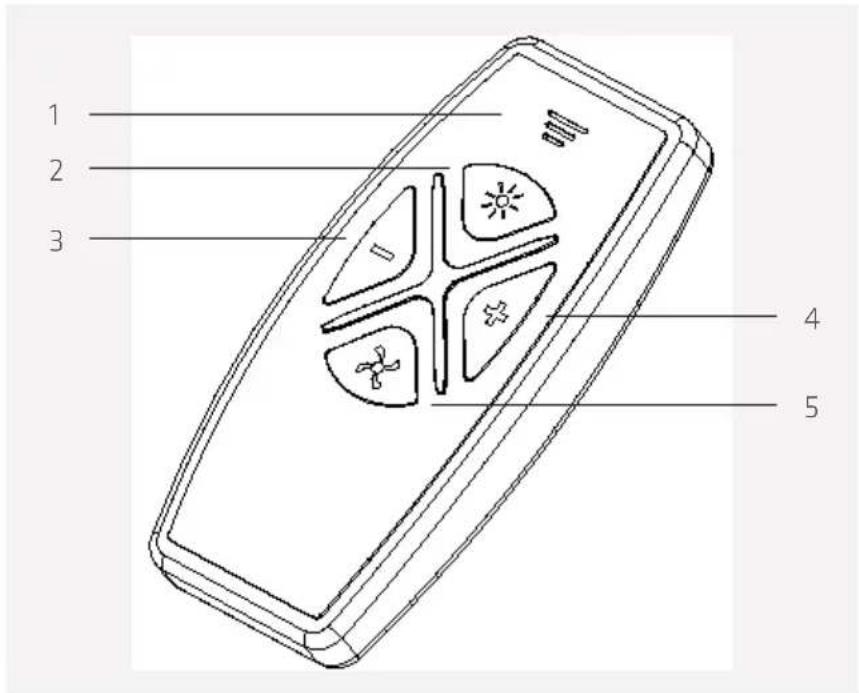

FJERNBETJENING

1. Diode
2. Tænd/sluk lys
3. (-)-knap
4. (+)-knap
5. Tænd/sluk udsugning

Fjernbetjeningen anvender et radiofrekvensssystem, der gør det muligt at styre emhættens funktioner på op til 8 meters afstand (afstanden kan mindskes, hvis signalet forstyrres af en væg og/eller et møbel, samt når batterierne er ved at være opbrugte).

Når en knap aktiveres på fjernbetjeningen, lyser dioden på fjernbetjeningen.

Første gang fjernbetjeningen tages i brug, skal det medfølgende batteri monteres:

• Fjern beskyttelsesfolien der sidder omkring batteriet.
• Afmonter klappen på bagsiden af fjernbetjeningen, ved at udløse den lille klips.
• Sæt batteriet i. BEMÆRK: vær opmærksom på at få vendt batteriet korrekt.
• Sæt klappen på fjernbetjeningen igen.

- Fjernbetjeningen er nu klar til brug.

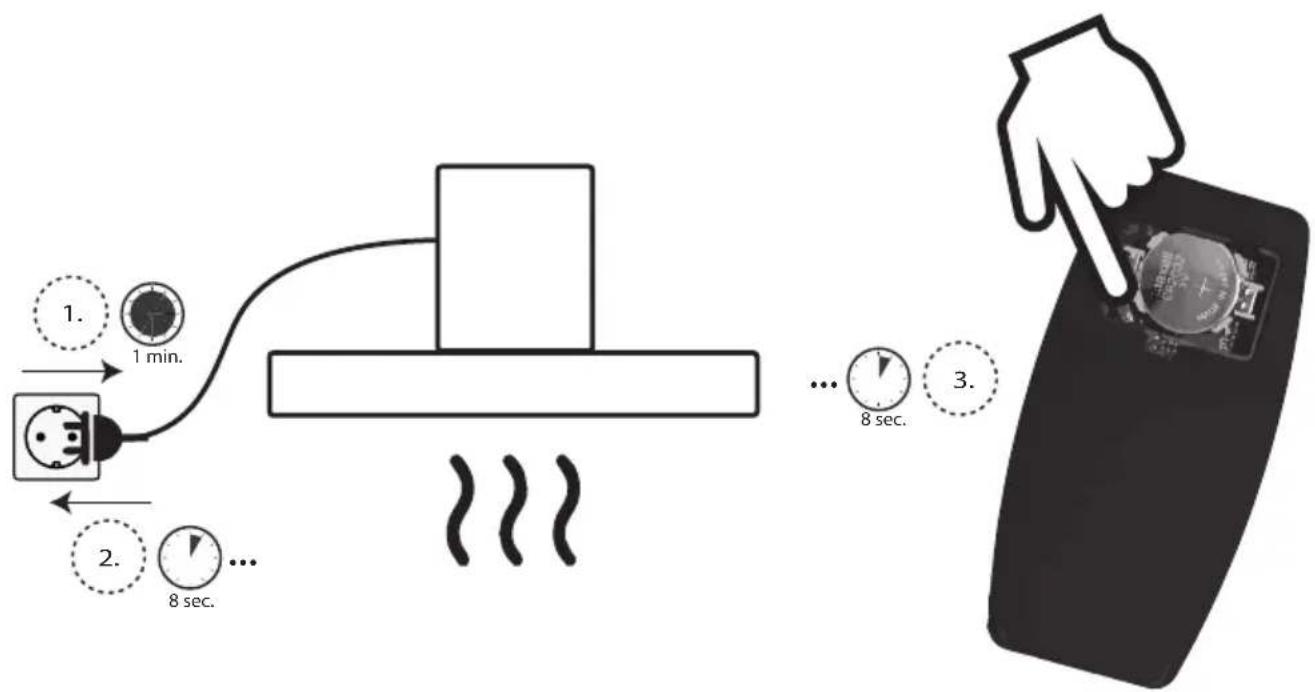

Da der anvendes et radiofrekvensssystem i mellem fjernbetjening og emhætte, skal de to enheder kobles op mod hinanden. Når du modtager din emhætte, er denne koblet op med fjernbetjeningen fra fabrikken. Forbindelsen mellem de to enheder kan dog tabes, hvorefter de skal kobles op igen.

Det gøres i følgende trin:

• Sørg for at der er batteri i fjernbetjeningen.
• Afbryd hovedstrømmen til emhætten i ca. 1 min (det er ikke nok at lys og sug på emhætten er slukket).
• Sæt strøm til emhætten.
• Aktiver en af funktionerne på fjernbetjeningen. Dette skal gøres inden der er gået 8 sekunder, fra strømmen er blevet sluttet til emhætten.
• Hvis parringen mislykkes, start da forfra på processen

UDSUGNING

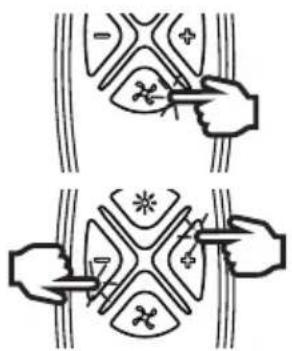

Motoren aktiveres/deaktiveres ved at trykke på tænd/sluk udsugning.

Motorhastigheden øges ved at trykke på (+)-knappen og sænkes ved at trykke på (-)-knappen.

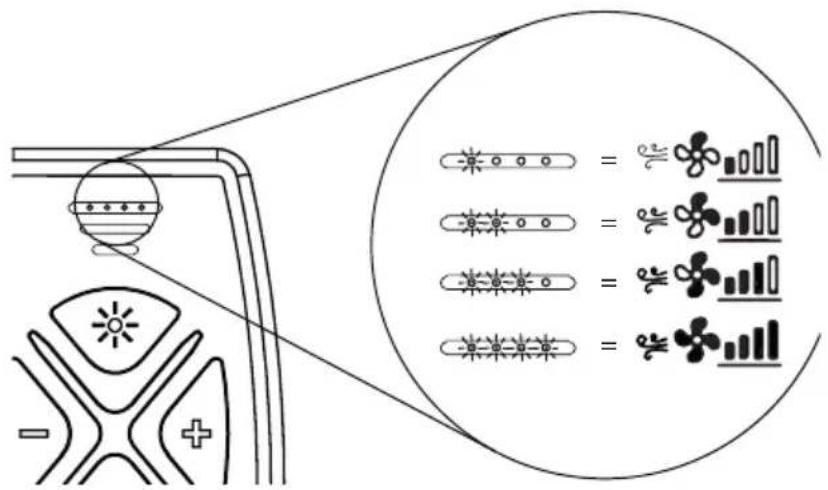

LED-indikatoren på fjernbetjeningen viser hvilket effekttrin emhætten er aktiveret på (trin 1-4)

Lyset på emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys. Dette kan gøres uafhængigt af, om motoren er i drift.

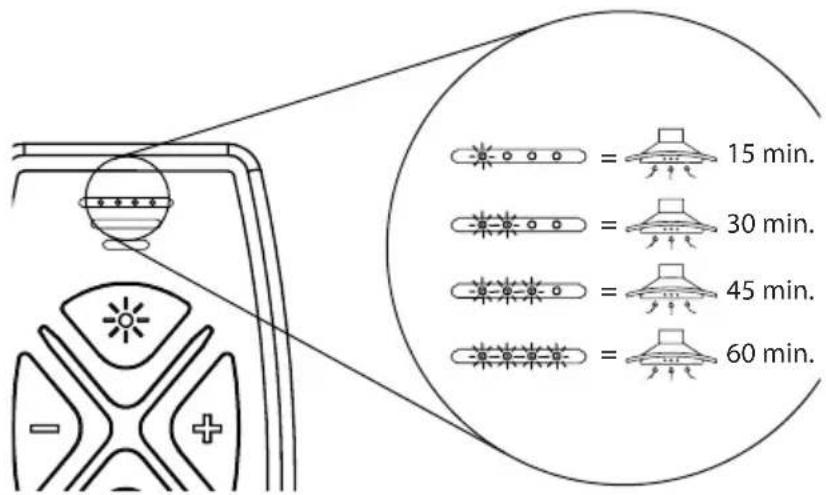

CENTRALVENTILATION

Anvendes fjernbetjeningen sammen med en emhætte, der er tilsluttet et centralventilationsanlæg, viser LED-indikatoren hvor længe udsugningen er tændt.

• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
• Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med metalpolish. BEMÆRK: Dette kan købes på varenummer 499.99.9999.9.
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filteret rengøres hver 3. uge
• Flydende margarine – filteret rengøres hver 2. uge
• Olie – filteret rengøres 1 gang om ugen
• Ved friturestegning – filteret rengøres 2-3 gange om ugen

Fedtfiltrene renses på følgende måde:

• Åben lägen
• Fjern fedtfiltrene, ved at trække i filtrenes låsemekanisme, og derved løsne filtrene fra emhætten.
• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
  • Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke eller lignende.
• Gentag processen hvis dette er nødvendigt.
• Monter filtrene igen.

Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på at maskinvask kan

resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Vær opmærksom på, at recirkulationsfiltre til brug uden aftræk har en begrænset levetid. Disse kan ikke rengøres, og skal derfor udskiftes jævnligt.

Thermex anbefaler, at recirkulationsfiltrene skiftes MINIMUM to gange årligt, men vær opmærksom på, at levetiden på et recirkulationsfilter varierer i forhold til emhættens brug.

SKIFT AF BATTERIER

Der sidder ét A23 batteri i fjernbetjeningen.

Batterierne udskiftes på følgende måde:

• Afmonter klappen på bagsiden af fjernbetjeningen.
• Tag det brugte batteri ud af fjernbetjeningen.
• Sæt det nye batteri i, vær opmærksom på at få vendt batterierne korrekt.
• Sæt klappen på fjernbetjeningen igen.
• Fjernbetjeningen er nu klar til brug.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
• Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 min. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, efter at strømmen har været afbrudt i en time, og punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
• Emhættens type- og serienummer (angivet på typepladen)
• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MULIG ÅRSAG L∅SNING
Emhætten virker ikke Der er ingen strøm på Kontroller strømforsyningen til emhætten. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
Der er ikke batteri på fjern-betjeningen	Skift batterierne i fjernbetje-ningen.
Emhættens udsugning er ikke tilstrækkelig	Kontraspjældet er blokeret Kontroller om der er faldet noget ned ovenpå kontrasp-jældet, eller om spændbån-det omkring kontraspjældet er spændt så hårdt, at sp-jældet ikke kan åbne. Løsn spændbån-det eller fjern genstanden, hvis kontrasp-jældet er blokeret.
	Aftrækket er klemt eller blok-eret.	Kontroller at aftrækket ikke er klemt eller blokeret. Ud-bedr om nødvendigt.
	Filtrene er snavsede og tilstoppede.	Kontroller om filtrene er rene, og rengør om nødvendigt jf. afsnittet om rengøring og vedligehold i denne vejledn-ing.

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshändtering.

SKROTNING AF EMHÄTTEN

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr

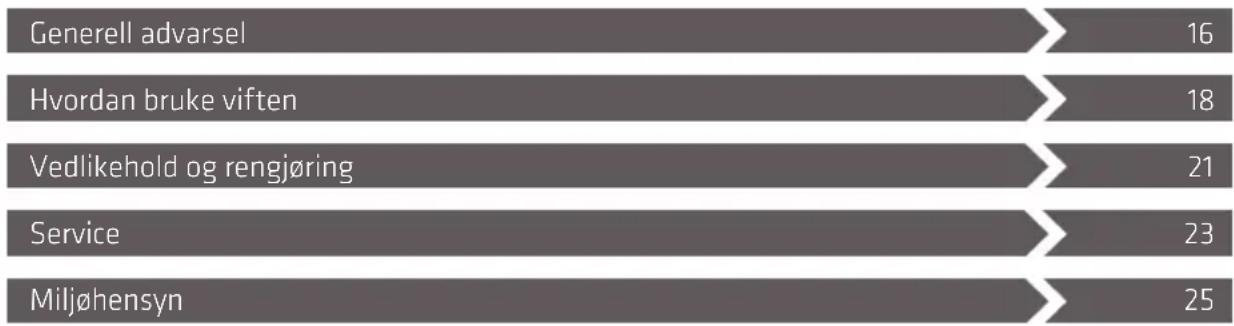

INNHOLD

• Fjernkontrollen er så klar til bruk.

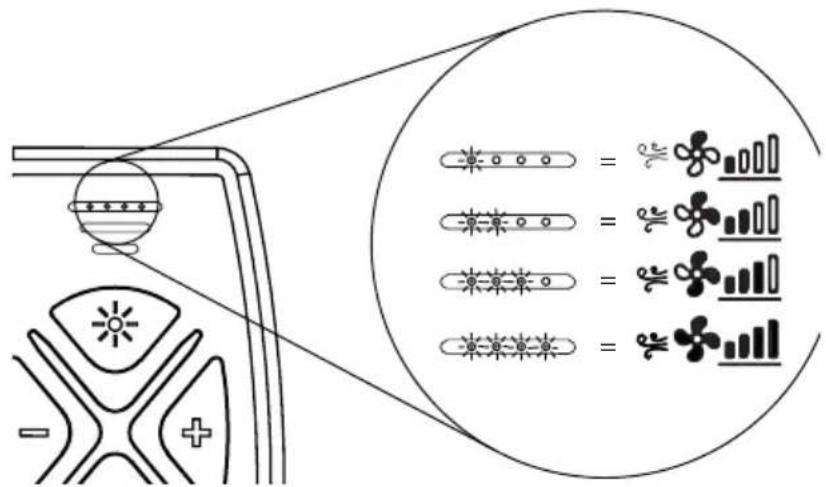

LED-indikatoren på fjernkontrollen viser hvilket effektnivå panseret er aktivert på (trinn 1-4)
