Green Air - Emhætte Thermex - Gratis brugsanvisning og manual

Type	Emhætte
Brand	Thermex
Model	Green Air
Installation Type	Loftsmonteret
Operation Mode	Recirkulation kun (kræver kul- eller plasmafilter)
Power Supply	230/380 V ±10% ~50 Hz
Control	Trykstyring med fjernbetjening
Fan Speeds	3 hastigheder (Lav, Medium, Høj)
Lighting	LED-lys med dæmpbar lysstyrke (100% og 50%)
UV Lamp	Ja (valgfri, aktiveres via trykstyring)
Grease Filter	Aluminiumnet; månedlig rengøring anbefales
Carbon Filter	Udskift mindst én gang om året
Plasma Filter	Selvrensende; ingen udskiftning nødvendig
Remote Control Range	400 m (sigte)
Maximum Connected Load	10 kW (<25 A per fase)
Maximum Distance from Cooking Plane	65-75 cm
Fixing Wire	Transparent stålwire med wirelås
Ceiling Fixing	Træloft: 4x ST6 (40 mm) skruer; betonloft: 4x M6 (60 mm) ekspansionsbolte
Safety	Skal være jordet; installation af kvalificeret elektriker påkrævet
Warranty	Kun til privat husholdning; kommerciel brug annullerer garantien

Ofte stillede spørgsmål - Green Air Thermex

Hvordan tænder jeg emhætten?

I standby-tilstand, tryk længe på en af hastighedsknapperne (1, 2 eller 3) for at tænde emhætten. Du kan også bruge fjernbetjeningen: tryk på TÆND/SLUK-knappen for at tænde eller slukke blæseren.

Hvordan justerer jeg lysstyrken?

Lyset har to lysstyrkeniveauer: 100% og 50%. På tryk panelet, tryk kort på lysknappen én gang for 100%, et andet kort tryk for 50% og et tredje kort tryk for at slukke. Med fjernbetjeningen, tryk kort på lysknappen i arbejdstilstand: 1. tryk 100%, 2. tryk 50%, 3. tryk sluk.

Hvordan rengør jeg fedtfiltret?

Rengør fedtfiltret månedligt for at forhindre brandfare. Brug husholdningsrengøringsmiddel og varmt vand med en blød klud. Brug aldrig metalpuder eller slibende materialer. Filteret opsamler fedt, røg og støv; hvis det ikke rengøres, kan brændbare rester mætte filteret.

Hvor ofte skal jeg udskifte kulfiltret?

Udskift kulfiltret mindst én gang om året, afhængigt af brugsfrekvens. Dette filter bruges kun, når emhætten er installeret i recirkulationstilstand (ikke ventileret udendørs). Det fanger lugte og skal udskiftes for at opretholde effektiviteten.

Hvad er plasmafilteret, og hvordan vedligeholder jeg det?

Plasmafilteret er et selvrensende filter, der ikke kræver vedligeholdelse eller udskiftning. Det holder emhættens levetid. Det kan bruges i stedet for et kulfilter i recirkulationstilstand. Ingen filterudskiftning nødvendig.

Hvorfor vibrerer min emhætte for meget?

For kraftig vibration kan skyldes en beskadiget ventilatorvinge, løs motor eller forkert ophængning. Kontroller, at enheden er korrekt ophængt på beslaget. Hvis ventilatorvingen eller motoren er beskadiget, sluk enheden og kontakt kvalificeret servicepersonale.

Hvad skal jeg gøre, hvis blæseren ikke virker, men lyset er tændt?

Dette kan skyldes en blokeret ventilatorvinge eller en beskadiget motor. Sluk enheden, og få den repareret af kvalificeret servicepersonale. Forsøg ikke at reparere den selv.

Hvordan aktiverer jeg UV-lampen?

Sørg for, at emhætten er i arbejdstilstand. Tryk længe på 3-knappen og lys-knappen samtidigt på tryk panelet. Lysknappen blinker i 1 sekund for at bekræfte. For at slukke, tryk længe på samme kombination igen, indtil lysknappen holder op med at blinke.

Hvad er den korrekte installationshøjde over kogepladen?

Den anbefalede afstand mellem emhætten og kogepladen er 65-75 cm. Juster stålwiren for at opnå denne højde for optimal sugeevne.

Kan jeg bruge emhætten med ekstern ventilation?

Nej, denne model er designet til recirkulation kun. Den skal bruges med et kul- eller plasmafilter for at rense luften, før den recirkuleres tilbage i køkkenet. Forsøg ikke at ventilere den udendørs.

BRUGSANVISNING Green Air Thermex

• Denne enhed er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne enhed er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér enheden for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Enheden er beregnet til drift ved 230/380 Volt ±10%\~50 Hz.
• Enheden skal altid være tilsluttet jord.
• Maksimal rækkevidde mellem tranciever og sender er 400 m.(line of sight).
• Maksimal belastning på tilsluttet enhed 10 kW (<25 A pr. fase).

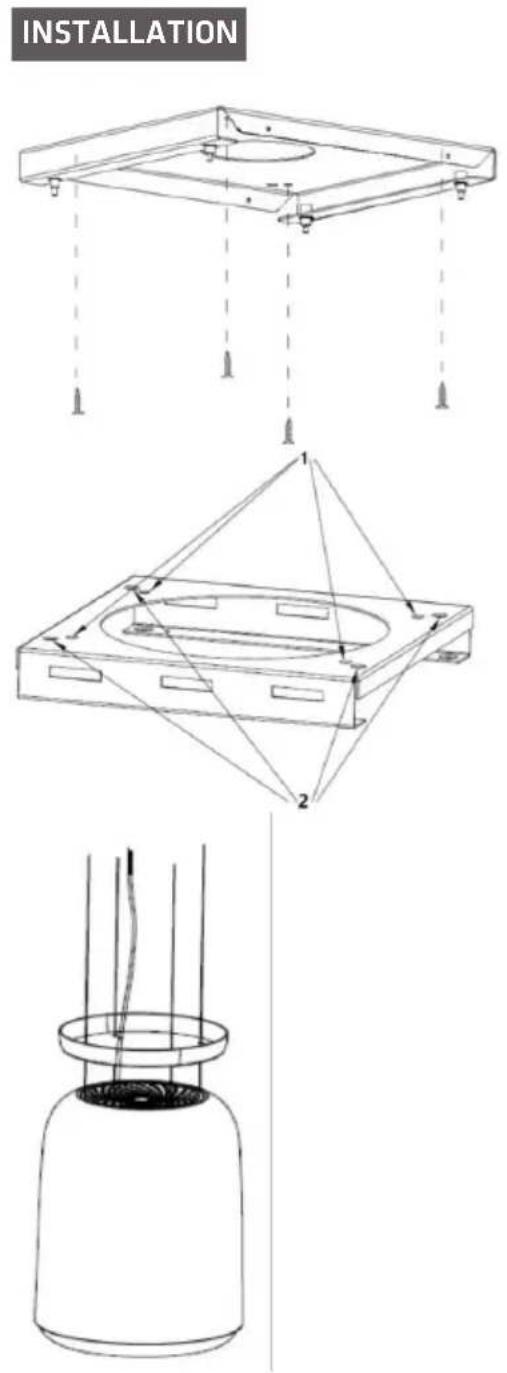

1) Placér hængepladen i loftet og marker derefter skruehullernes position. Hængepladen skal være sikkert fastgjort til loftet,

1----4 x ST6 (40 mm) skruer til træloft 2----4 x M6 (60 mm) ekspansionsbolte til cementloft

2) Sørg for, at fastgørelsestråden og strømkablet passerer gennem hullet i hængende pladedæksel.

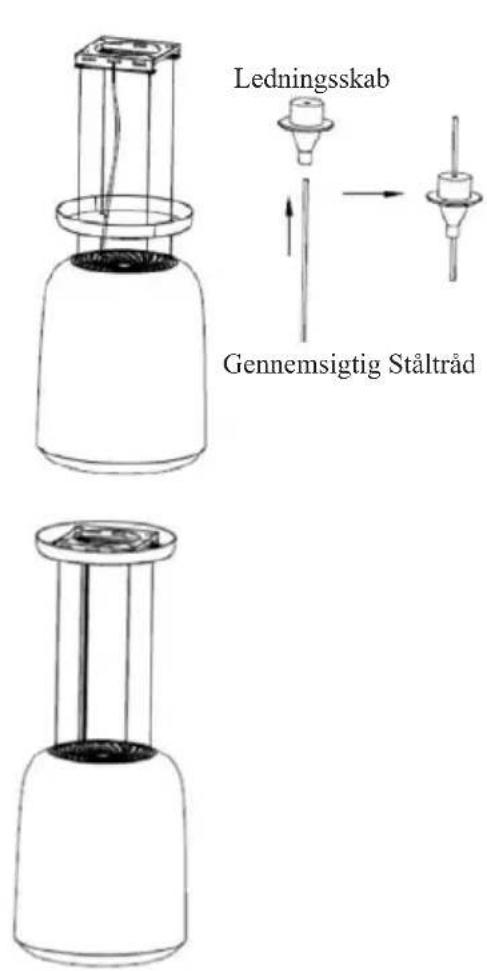

3) Fastgør den gennemsigtige ståltråd med den specielle skrue (ledningsskab) på den hængende plade og tilslut strømkablet på den rigtige måde. Juster ståltrådene med passende længde for at sikre at emhættens hoveddel er i den rigtige position til brug.

• VIGTIGT: Denne fase af installationsprocessen SKAL udfyldes af to personer.
- VIGTIGT: Lav samme længde af de 4 fastgørelsestråde for at emhætten kan være balanceret.

4) Skub dækslet til den hængende plade op til det hængende bræt, hvor magneten kan monteres, så dækslet kan fastgøres.

VIGTIGT:

Den elektriske forbindelse skal svare til det elektriske krav, der er angivet på typeskiltet, der er placeret inde i emhætten. Apparatet bør ikke tilsluttes strømforsyningen under installation.

Efter fastgørelse skal du kontrollere, at apparatet fungerer korrekt ved at vælge hver hastighed og tænde og slukke for pærerne.

Denne emhætte bruges kun i recirkulationsstil, som skal være med kulstof- eller plasmafilter.

TOUCH CONTROL MED FJERNBETJENING

1 Lav hastighedsknap

Bruges til ventilation i køkkenet. Den er velegnet til at simre mad og madlavning, som ikke afgiver meget damp.

2 Mellem hastighedsknap

Luftstrømshastigheden er ideel til ventilation af standard madlavning.

3 Høj hastighedsknap

Når der dannes høj tæthed af røg eller damp, skal du trykke på den høje hastighedsknap for at få den optimale ventilation.

Til 1/2/3 hastighedsknap:

a. I STANDBY TILSTAND, skal du trykke i lang tid på "1/2/3" på en vilkårlig knap for at tænde for emhætten.
b. Hastighedsknapperne "1/2/3" låser sig under drift, tryk i kort tid på en vilkårlig knap for at slukke for emhætten.

Lysknap

a. I STANDBY TILSTAND, tryk i lang tid på knappen for at tænde for emhætten.

I ARBEJDSTILSTAND, tryk på knappen for at slukke for emhætten.

b. Lysknappen har 2 styrker

I ARBEJDSTILSTAND, tryk i lang tid på "3" og "lys"-knapperne for at tænde for UV-lampen. "Lys"-knappen vil begynde at blinke.

Tryk i lang tid på "3" og "lys"-knapperne igen for at slukke for UV-lampen, "lys"-knappen vil stoppe med at blinke.

Fjernbetjening

Før brug af fjernbetjeningen, fjern batterifilmen!

"TÆND/SLUK" knap:

Bruges for at tænde/slukke for emhætten.

I ARBEJDSTILSTAND, Knappen for at ændre på hastigheden af ventilationen efter cyklus "Lav-Mellem-Høj-Lav". (Denne knap kan ikke stoppe for ventilationen.)

"Lys" knap

Inden rengøring, sluk for apparatet og træk stikket ud.

I. Regelmæssig Rengøring

Brug en blød klud fugtet med lunkent og mildt sæbevand eller rengøringsmiddel til husholdningsbrug. Brug aldrig metalpuder, kemisk, slibende materiale eller en stiv børste til at rengøre apparatet.

II. Månedlig Rengøring af Fedtfilteret

ESSENTIEL: Rengør filteret hver måned for at forhindre enhver risiko for brand.

Filteret opsamler fedt, røg og støv......så filteret påvirker direkte emhættens effektivitet. Hvis det ikke rengøres, mættes fedtresterne (potentielt brandfarlige) på filteret. Rengør det med rengøringsmiddel til husholdningsbrug.

III. Kulfilteret

Påfør KUN til apparatet, der er installeret som et recirkuleringsapparat (ikke udluftet udefra). Dette filter fanger lugt og skal udskiftes mindst en gang om året afhængigt af, hvor ofte emhætten bruges.

IV. Plasmafilteret

Hvis der installeres et plasmafilter, er der intet vedligeholdelseskrav.

Plasmafilteret er selvrensende og intet filterskift er påkrævet. Plasmafilteret kan overholde levetiden sammen med den installerede emhætte.

FEJLFINDING

Fejl Årsag Lösning
Lyset er tændt, men ventilator virker ikke	Ventilator blad sidder fast.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Motoren er beskadiget.
Både lys og ventilator virker ikke	Pæren er sprunget.	Udskift pæren med korrekt vurdering.
	Kablet sidder løst i. Tilslut strønforsyningen igen.
Alvorlig vibration af apparatet.	Ventilatorens blad er beskadiget.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Ventilatorens motor er ikke tæt fastgjort.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Apparatet er ikke hængt ordentligt fast på beslaget.	Tag apparatet ned og kontroller om beslaget er placeret korrekt.
Sugeevne er ikke optimal.	For lang afstand mellem apparatet og kogepladen.	Juster afstanden til 65-75 cm.

M 5282110012 17022021 THERMEX GREEN AIR 12

INNHOLD

Generell adversel 13

Installasjon 14

Touch control med fjernkontroll 16

Vedlikehold 18

Feilsøkning 19

GENERELL ADVARSEL

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektronisk udstyr.

MILJ∅HENSYN

EMBALLASJE

Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering

AVFALLSHÄNDTERING
