BRUGSANVISNING Central Plan 250 Thermex

Tagventilator Taghætte Aftræksmulighed #3 CKB (CKB motor kan benyttes som alternativ til Combi loft motor) Lyddæmper* COMBI LOFT Aftræksmulighed #1 Aftræksmulighed #2 Emhætte COMBI VAG MOTOR

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.

I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.

Dette medfører mindre ydeevne og højere lydniveau.

Det anbefales derfor altid at benytte den oprindelige aftræksdimension.

Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne, samt minimalt lydniveau.

Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

SÅDAN ANVENDES EMHÆTTEN

Funktion fig. 1

A-Vrider til spjæld

B-Trykknap til belysning

Ved madlavning åbnes for spjældet. Det lukkes automatisk efter maks. 60 minutter eller ved at dreje knappen til H.

Der må ikke flamberes under emhætten. Der skal være tilstrækkelig lufttilførsel i rummet, når emhætten er i brug samtidig med elementer, som brugeranden energi end el, fx gaskomfur, gasovn eller brændeovn, etc.

VEDLIGEHOLDELSE / RENG∅RING

Emhætten aftørres med en fugtig klud og opvaskemiddel.

Filtret bør rengøres ca. 2 gange om måneden ved normalbrug. Filterkassen løsnes ved at trykke på knapperne på forkanten. Filtret løsnes og filterdugen fjernes ved at løsne filterholderen, fig. 2. Læg filterdugen og filterkurven i blød i varmt vand med opvaskemiddel. Filterkassen(med filter) kan også vaskes i opvaskemaskinen. Et pargange om året bør emhætten rengøres indvendig. Aftør den indvendig med en våd klud påført opvaskemiddel. Sæt filterkassen tilbage og tryk den op, så den klikker på plads.

Brandrisikoen øges, hvis emhætten ikke rengøres så ofte som anbefalet.

Lampeglasset løsnes ved at bevæge skyderne i pilensretning, fig.3. Lampen/røret kan nu udskiftes.(Lysstofrør sokkel G 23, kronlys med E14 sokkel).

HVIS EMFANGET IKKE FUNGERER.

Service

Kontroller at sikringen er intakt.

Ring Thermex Scandinavia A/S, Farøvej 30, 9800 Hjørring, TLF:[phone], FAX: [phone]

Produktet er omfattet af gældende branchebestemmelser.

TILBEH∅R

Konsolsæt.

TEKNISKE DATA

Bredde: 60 cm

∅vrige mål: se fig. 4.

El-tilslutning: 230 V med jord.

Belysning: Lysstofrør, sokkel G 23 11 W

INSTALLATION

Afledning af udblæsningsluft skal udføres i overensstemmelse med gældende forskrifter fra den relevante myndighed. Udblæsningsluften må ikke ledes til aftrækskanal, som anvendes til afledning af røggasser fra brugsgenstande som bruger anden energi end elektricitet, fx gas/oliekaminer, brændeovne, etc.

MONTERING AF EMHÆTTE

Emhætten kan placeres under eller indbygget i overskab, se fig. 5. Afstanden mellem komfur og emhætte skal være mindst 40 cm. Ved gaskomfurer øges afstanden til mindst65 cm. Emhætten kan monteres ved hjælp af konsoller, som kan købes som tilbehør, fig. 6.

Monteringsanvisning til tilbehør følger med udstyret.

ELEKTRISK INSTALLATION

Emhætten leveres med ledning og stik for tilslutning til vægafbryder med jord.

JUSTERING

Se separat anvisning.

SE: Allmän Information

Se separat anvisning.

NO: Generell Info

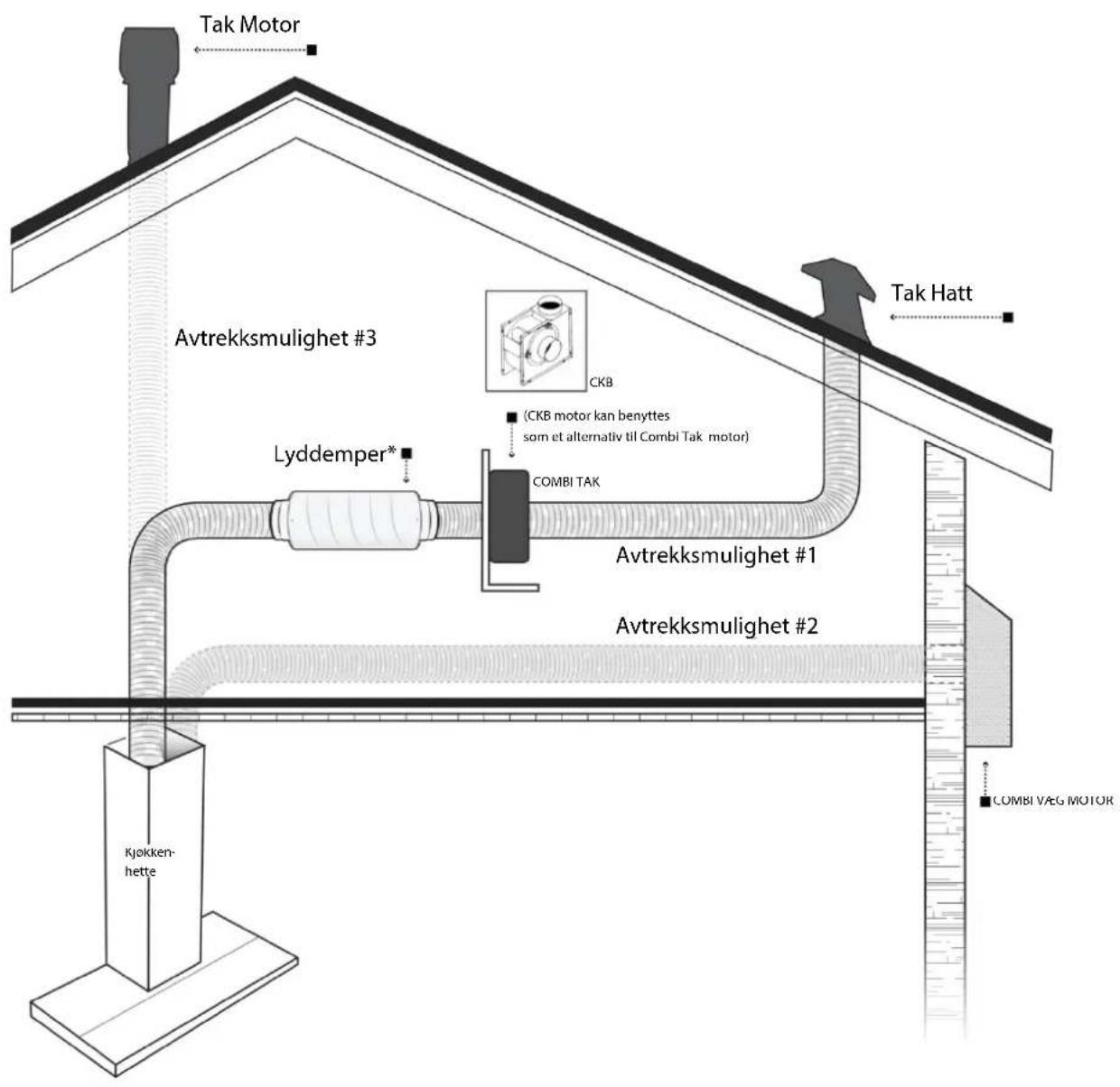

Tak Motor Avtrekksmulighet #3 Lyddemper* CKB (CKB motor kan benyttes som et alternativ til Combi Tak motor) COMBI TAK Avtrekksmulighet #1 Avtrekksmulighet #2 Kjøkken- hette Tak Hatt COMBI VAG MOTOR
