Product Type	Varmegenvindingsventilator (emhætte)
Model	THR100
Brand	Thermex
Strømforsyning	230 V ±10% ~50 Hz
Installationshøjde	Mindst 2,3 m over gulvniveau
Monteringsretning	Kun vandret (ikke i loft)
Rør diameter	110 mm (∅100 mm rør medfølger)
Hastighedsindstillinger	Grundventilation og tvungen ventilation
Kontrolmetode	Træksnor
Varmegenvindingskerne	Reversibel kerne med filter
Filtertype	Vaskbart filter i varmegenvindingskerne
Rengøringsfrekvens filter	Mindst to gange om året
Rengøringsfrekvens ventilator	Ugentlig aftørring med fugtig klud
Sikkerhedsfunktioner	Automatisk nedlukning? Ikke specificeret; kræver afbryder
Medfølgende tilbehør	Emhætte, varmegenvindingskerne med filter, rør, 8 rawl plugs, 8 skruer
Garanti	Standardgaranti (kontakt Thermex service)
Bortskaffelse	Skal bortskaffes som elektronikaffald

Ofte stillede spørgsmål - THR100 Thermex

Hvad er den minimale installationshøjde for Thermex THR100?

THR100 skal monteres mindst 2,3 meter over gulvniveau.

Kan THR100 monteres i loftet?

Nej, enheden skal installeres vandret på en væg og kan ikke monteres i loftet.

Hvordan skifter jeg mellem ventilationshastigheder?

Brug træksnoren til at skifte mellem grundventilation og tvungen ventilation.

Hvor ofte skal jeg rengøre filteret og varmegenvindingskernen?

Rengør filteret og varmegenvindingskernen mindst to gange om året for at opretholde effektiviteten.

Hvad er strømkravet for THR100?

Enheden fungerer ved 230 V ±10% ~50 Hz.

Kan jeg bruge THR100 sammen med et gasapparat?

Nej, luften må ikke udledes i et rør, der bruges til udsugning fra gas eller andre brændbare materiale-enheder. Disse kræver separate aftræk.

Hvad skal jeg gøre, hvis enheden holder op med at fungere?

Prøv at afbryde strømmen i 5 minutter, og tilslut derefter igen. Hvis det stadig ikke virker, afbryd i en time. Hvis problemet fortsætter, se fejlfinding eller kontakt Thermex service.

Hvordan rengør jeg ydersiden af ventilatoren?

Aftør dækslet og overfladen med en klud fugtet med vand og et mildt rengøringsmiddel mindst en gang om ugen.

Er THR100 egnet til brug i badeværelser?

Manualen specificerer ikke brug i badeværelse; den er designet til almindelig boligventilation. Sørg for overholdelse af lokale regler.

Hvordan bortskaffer jeg THR100 ved slutningen af dens levetid?

Bortskaf ikke som husholdningsaffald. Aflever det til en indsamlingsstation for genbrug af elektrisk og elektronisk udstyr.

BRUGSANVISNING THR100 Thermex

Generel adversel	5
Med i kassen følger	6
Produktet	7
Montering af ventilator	8
Brug af ventilator	10
Vedligehold og rengøring	10
Service	12
Miljøhenyn	13

GENEREL ADVARSEL

• Denne enhed er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne enhed er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér enheden for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transport firma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Læs altid denne vejledning grundigt igennem forud for montering af THR 100 påbegyndes.
• Enheden er beregnet til drift ved 230 Volt ±10%\~50 HZ.
  • THR 100 skal monteres MINIMUM 2,3 meter over gulvhøjde.
• THR 100 skal monteres horisontalt, og må derfor IKKE monteres i et loft.

• Luften må ikke ledes fra THR 100 ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

• THR 100 skal monteres i passende afstand af apparater der an vender gas eller andre brændbare materialer, for at sikre korrekt ventilation af rummet.

• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.

BETJENING

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af THR 100 påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til THR 100 forud for vedligehold eller reparation.
• Reparer eller udskift ikke nogen af produktets dele, medmindre det udtrykkeligt er anbefalet i brugervejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• THR 100 må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer, der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende THR 100 på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med THR 100.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.

MED I KASSEN FÖLGER

• THR 100 Varmegenvinding
- Udblæsningshætte
• Varmegenvindingskerne med filter
• Rørgennemføring ∅100 mm.
- 8 rawlplugs
• 8 skruer

PRODUKTET

THR 100 Varmegenvinding er en ventilator med varmegenvinding. Ventilatoren er reversibel, hvilket betyder at ventilatoren skiftevis blæser luften ud og trækker luft ind i huset.

Når luften blæses ud af huset, afsættes varemen fra luften i varmegenvindingskernen, og når luften trækkes ind, varmes den kolde luft op af varmegenvindingskernen.

1. Frontplade
2. Dækplade
3. Ventilator
4. Filter
5. Varmegenvindingskerne
6. Rørgennemføring
7. Udblæsningshætte

MONTERING AF VENTILATOREN

BEMÆRK: THR 100 skal monteres horisontalt, og må derfor IKKE monteres i et loft.

Monteringen af THR 100 skal ske i følgende trin.

1 110 mm

Mål ud på væggen hvor ventilatoren skal placeres.

BEMÆRK: THR 100 skal monteres MINIMUM 2,3 meter over gulvhøjde.

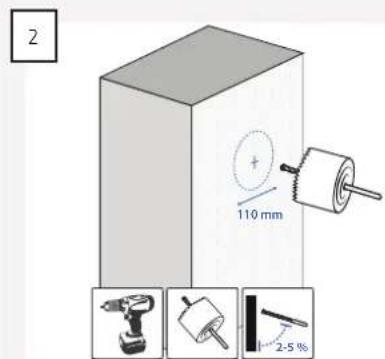

2 110 mm 2-5 %

Bor et 110 mm hul i væggen.

BEMÄRK: Der skal være mellem 2 og 5 graders fald indefra og ud.

3

Fjern de fire dækpropper fra skruehullerne i udblæsningshætte.

Mål ud og forbor de fire huller til udblæsningshætten.

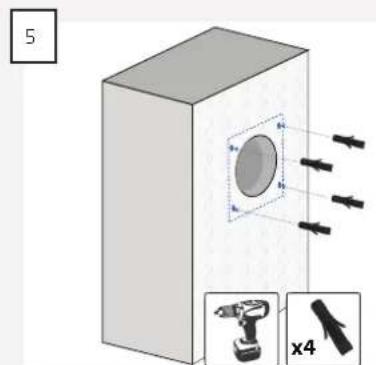

5 x4

Monter rawlplugs, som passer til det materiale de monteres i.

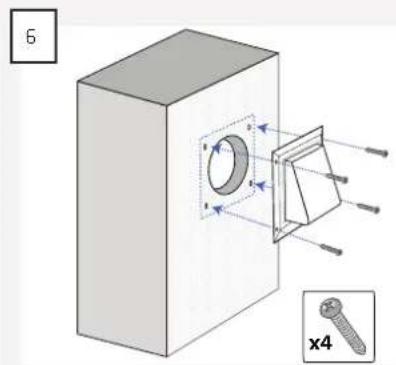

6 x4

Monter udblæsningshætten på væggen.

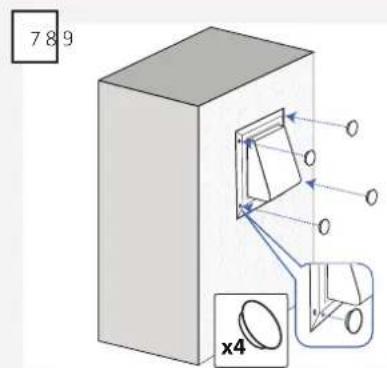

789 x4

Sæt dækpropperne over skruerne i udblæsningshætten.

Skub røret og varmegenvindingskernen ind i hullet i væggen.

BEMÄRK: Sørg for, at røret vender med udskæ -ringen ned, så ledningen fra ventilatoren ikke kommer i klemme.

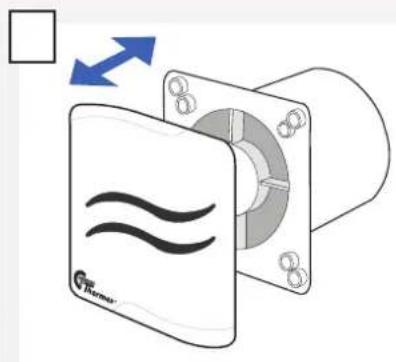

Afmonter frontpladen fra ventilatoren.

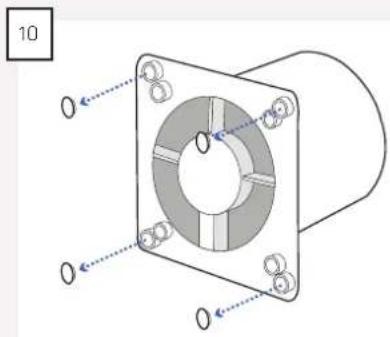

Fjern de fire dækpropper på skruehullerne på ventilatoren.

11

Mål op og forbor de fire huller i ventilatoren.

12 x4

Monter rawlplugs, som passer til det materiale de monteres i.

Monter ventilatoren på væggen.

Monter dækpropperne på ventilatoren.

Skru skruen til dækpladen på ventilatoren ud.

Tilslut ventilatoren til elnettet. BEMÄRK: Thermex anbefaler, at der monteres en afbryder på strømforsyningen.

Monter dækpladen igen.

Skru skruen i dækpladen.

20

Monter frontpladen på ventilatoren.

BRUG AF VENTILATOREN

THR 100 Varmegenvinding kan køre på to forskellige hastigheder grundventilation og forceret drift. Der skiftes mellem de to hastigheder ved, at benytte snortrækket.

VEDLIGEHOLD OG RENG∅RING

Rengøring af dækplade og overfladen på ventilatoren bør rengøres ofte, for at undgå at støv og snavs trækkes med ind i ventilatoren. Thermex anbefaler, at ventilatoren tørres af mindst en gang om ugen.

Dækpladen og ventilatoren rengøres med en klud opvredet i vand med rengøringsmiddel.

RENG∅RING AF FILTER OG VARMEGENVINDINGSKERNE

For at sikre at varmegenvindingskernen virker så effektivt som muligt, er det vigtigt at filteret og varmegenvindingskernen holdes ren. Disse bør rengøres mindst to gange årligt.

Filter og varmegenvindingskernen rengøres på følgende måde:

123

Tag frontpladen af ventilatoren.

Fjern forsigtigt propperne ved brug af en spids genstand.
BEMÄRK: Vær særligt opmærksom på ikke at ridse ventilatoren.

□

Skru de fire skruer ud, for at frigøre ventilatoren fra væggen.

4

Træk varmegenvindingskernen ud af røret i mu- ren.

6

Tag forsigtigt filteret ud af varmegenvindingskernen.

7

Rengør forsigtigt både filter og varmegen- dingskerne med en klud opvredet i vand med rengøringsmiddel.

8

Læg filter og varmegenwindingskerne til tørre på et viskestykke eller lignende. BEMÆRK: Delene skal være helt tørre inden de monteres igen.

9

Monter filteret i varmegenvindingskernen.

10

Monter varmegenvindingskernen i røret i væggen.

11 12

Sæt ventilatoren på plads i væggen og skru den fast med de fire skruer

Før du melder service på dit Thermex produkt, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af dit produkt.
• Præcisering af funktionaliteter i dit produkt.
• Serviceanmodning under reklamationsretten på dit produkt.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til produktet i ca. 5 min. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis emhætten stadig ikke fungerer korrekt, og punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÄRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

Symbolet A på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr

INNHOLD

MERK: THR 100 skal monteres horisontalt, og må derfor IKKE monteres i et tak.

Mål på veggen hvor viften skal monteres. MERK: THR 100 skal monteres MINIMUM 2,3 meter over gulvet.

2 110 mm 2-5 %
