MANCHESTER SMART - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	MANCHESTER SMART
Monteringstype	Under skab / vægmonteret
Udsugningstype	Kanal eller recirkulation (kit tilvalg)
Motortype	Enkeltmotor
Antal hastigheder	3
Maksimal udsugningskapacitet	650 m³/h
Maksimalt støjniveau	65 dB(A)
Belysning	LED, 2 x 3 W
Styringstype	Trykbetjening
Bredde	600 mm
Dybde	500 mm
Højde (uden skorsten)	150 mm
Vægt	12 kg
Strømforbrug	200 W
Spænding	220-240 V
Frekvens	50/60 Hz
Filtertype	Aluminium fedtfilter
Recirkulationskit tilgængelig	Ja (kulfilter)
Energiklasse	A+
Skorsten justerbar højde	Ja
Kanal diameter	150 mm
Garanti	2 år
Installation	Professionel anbefales

Ofte stillede spørgsmål - MANCHESTER SMART Thermex

Hvordan installerer man Thermex MANCHESTER SMART emhætten?

Installation bør udføres af en kvalificeret fagmand. Sørg for, at emhætten er monteret sikkert i den anbefalede højde over kogepladen (typisk 65-75 cm for elektriske kogeplader, 75-85 cm for gas). Brug den medfølgende skabelon til at markere skruepositioner, bor huller og fastgør monteringsbeslaget. Tilslut kanalen, hvis du bruger udsugningstilstand, eller installer recirkulationssættet. Tilslut til sidst strømmen og test.

Hvordan rengør man fedtfiltrene?

Aluminiumsfedtfiltrene bør rengøres hver 2-3 måned, eller oftere ved kraftig brug. Fjern filtrene ved at trække i håndtagene. Vask dem i varmt sæbevand eller i opvaskemaskine ved lav temperatur. Tør grundigt før genmontering. Brug ikke skuremidler.

Hvordan udskifter man LED-lyset?

LED-lyset er integreret og kan kræve en tekniker til udskiftning. Hvis de svigter, kontakt Thermex kundeservice eller en kvalificeret elektriker. Forsøg ikke at udskifte dem selv, hvis de ikke kan serviceres af brugeren.

Hvad er støjniveauet for MANCHESTER SMART emhætten?

Det maksimale støjniveau er ca. 65 dB(A) ved højeste hastighed. Ved lavere hastigheder er den mere støjsvag. Faktisk støj afhænger af installation og kanalføring.

Kan denne emhætte bruges i recirkulationstilstand?

Ja, MANCHESTER SMART kan bruges i recirkulationstilstand med et valgfrit kulfiltersæt. Sættet sælges separat. I recirkulationstilstand filtreres luften gennem kul og returneres til køkkenet.

Hvordan skifter man kulfilteret?

Hvis du bruger recirkulationstilstand, udskift kulfilteret hver 3-6 måned afhængigt af brug. Fjern fedtfiltrene, fjern derefter kulfilteret ved at dreje eller skubbe det ud. Indsæt det nye filter og saml igen. Brug altid originale Thermex-filtre.

Hvad er den maksimale udsugningskapacitet?

Den maksimale udsugningskapacitet er 650 m³/h. Dette måles ved højeste hastighed uden kanalbegrænsninger. Faktisk ydeevne kan variere afhængigt af kanallængde og bøjninger.

Hvordan betjener man trykbetjeningen?

Trykbetjeningen reagerer på lette fingerberøringer. Tryk på tænd/sluk-knappen for at tænde/slukke. Brug hastighedsknapperne (1, 2, 3) til at justere blæserhastigheden. Lyskontakten skifter LED-lyset. Nogle modeller kan have en timerfunktion; tryk og hold timerknappen for at aktivere.

Hvorfor virker emhætten ikke?

Kontrollér, om emhætten er korrekt tilsluttet, og om afbryderen ikke er udløst. Sørg for, at kanalen ikke er blokeret. Hvis motoren ikke kører, kan termosikringen være udløst. Lad emhætten køle af i 30 minutter og prøv igen. Hvis den stadig ikke virker, kontakt support.

Hvordan vedligeholder man emhætten?

Regelmæssig vedligeholdelse inkluderer rengøring af fedtfiltrene månedligt, aftørring af ydersiden med en fugtig klud og kontrol af kanalen for blokeringer. For recirkulationstilstand, udskift kulfiltre hver 3-6 måned. Årligt skal en professionel inspicere motoren og elektriske forbindelser.

BRUGSANVISNING MANCHESTER SMART Thermex

• Emhætten er udviklet og produceret i henhold til D5/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• AI installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.

• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

EMHÄTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhætten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre barændbare materialer, skal der være tilstrækkelig ventilation af rummet.
  • Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.

MEDI KASSEN FÖLGER

• 1 emhætte
• 1 betjeningsvejledning
• 1 monteringvejledning
• 1 aftræksflange
• 1 dækplade

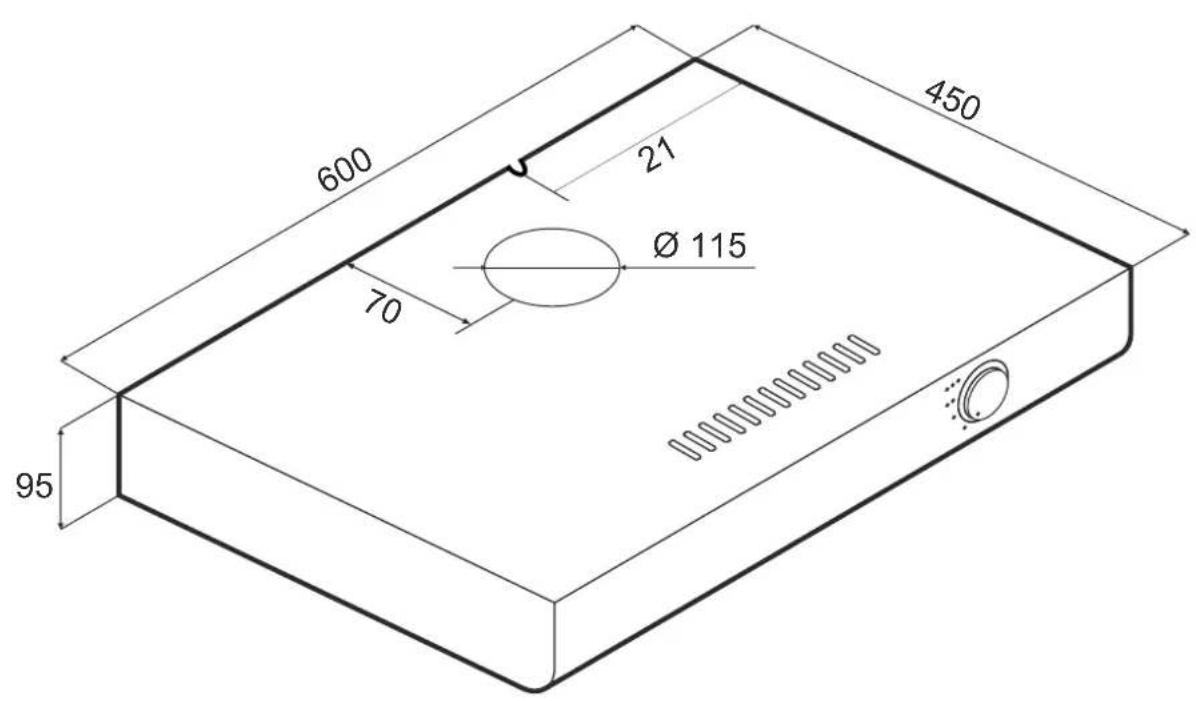

SKITSETEGNING

MONTERING

Emhætten leveres med intern motor, og kan anvendes med aftræk til det fri eller til recirkulation af luften. Der er ligeledes to forskellige måder at montere emhætten på.

Følg de trin i denne vejledning, som passer til dit valg.

AFTRÆK TIL DET FRI

Når emhætten skal anvendes med aftræk til det fri, skal aftræksskiftet i emhætten være indstillet korrekt, og aftræksflangen skal monteres på emhætten. Dette gøres i følgende trin:

1

Tag filtrene ud af emhætten.

2

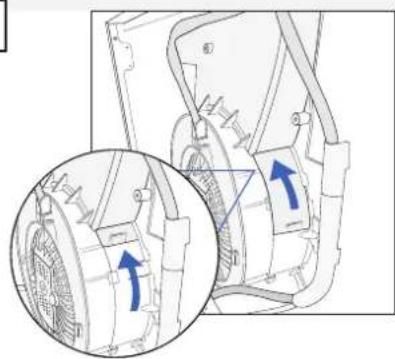

Indstil aftræksskiftet til aftræk til det fri.

3

Sæt filtrene i emhætten.

4

Monter aftræksflangen på toppen af emhætten.

RECIRKULATION

Skal emhætten anvendes til recirkulation, skal aftræksskiftet i emhætten være indstillet korrekt. Ligeledes skal dækpladen monteres på emhætten. Dette gøre i følgende trin:

1

Tag filtrene ud af emhætten.

2

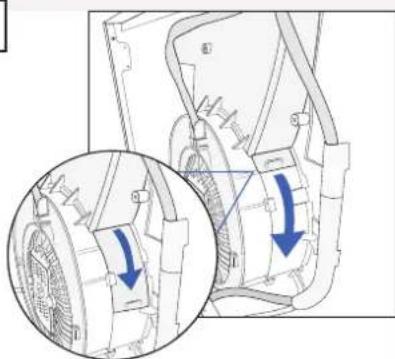

Indstil aftræksskiftet til aftræk til recirkulation.

3

Sæt filtrene i emhætten.

Monter dækpladen på toppen af emhætten.

MONTERING MED N∅GLEHULSBESLAG

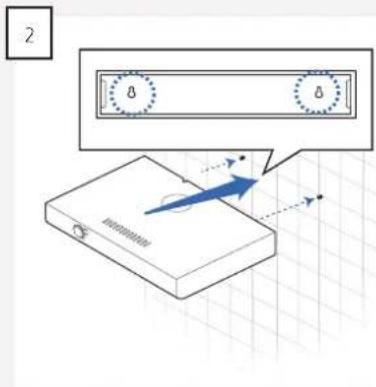

Når emhætten er indstillet til den korrekte type aftræk, skal emhætten monteres. Dette kan gøre ved, at montere emhætten på nøglehullerne på emhættens bagside. Ved at bruge nøglehullerne til montering, er det ikke nødvendigt at montere emhætten under et overskab.

∅nskes denne montering, gøres det i følgende trin:

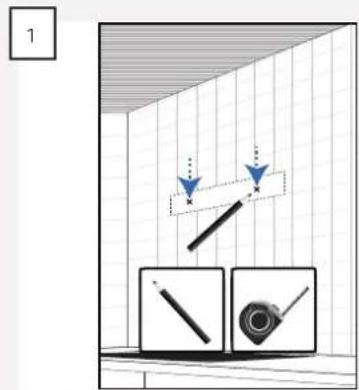

Mål ud og marker placeringen af de to nøg-lehuller..

Bor hullerne i væggen, med et bor der er beregnet til væggens materiale.

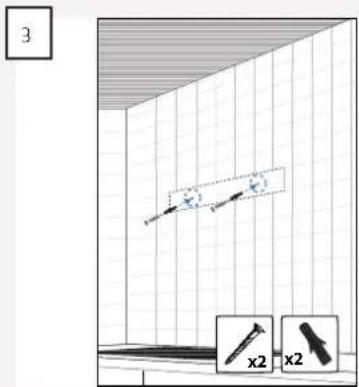

Monter rawlplugs og skruer, der er beregne- de til det materiale de monteres i, i de forbo- rede huller.

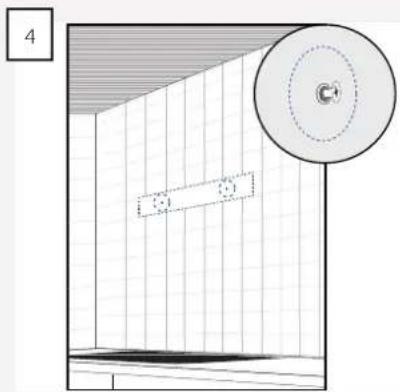

Bemærk: Skruerne skal ikke skrues længere i end, at emhætten kan monteres.

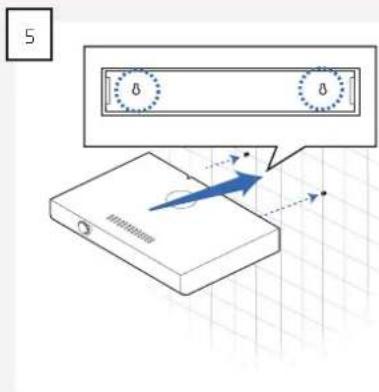

Hæng emhætten på skruerne.

Tag filtrene ud af emhætten.

Stram skruerne, for at fastlåse emhætten til væggen.

Sæt filtrene i emhætten igen.

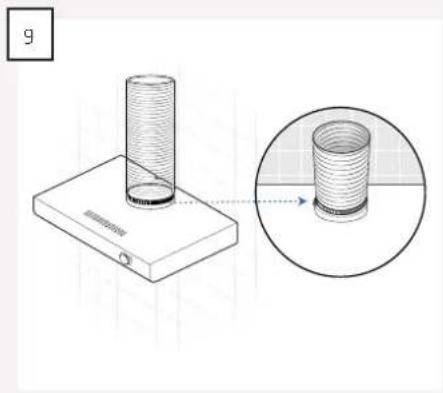

Monter aftrækket på emhætten. BEMÆRK: Dette gælder kun, hvis der ønskes aftræk til det fri.

MONTERING UNDER SKAB

∅nskes det, at montere emhætten i bunden af et overskab, gøre det på følgende måde:

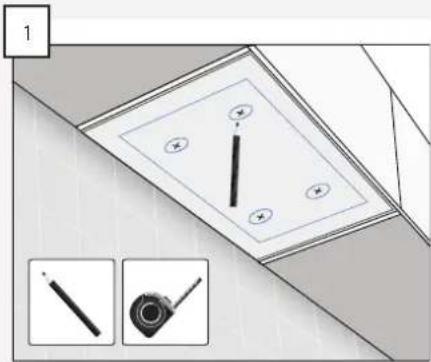

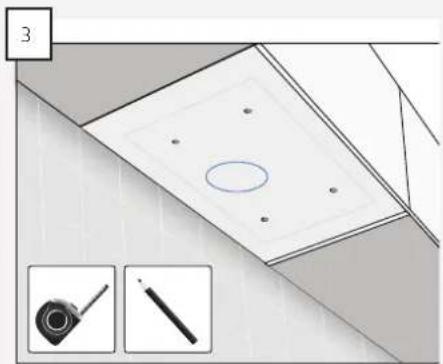

Mål ud og marker placeringen af de fire monteringshuller på skabets bund.

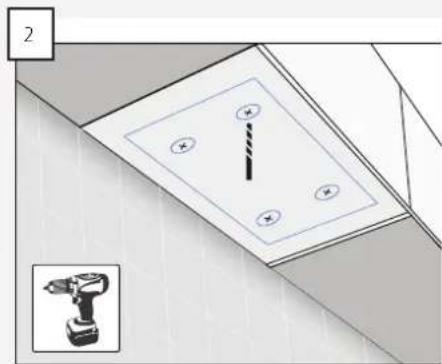

Forbor hullerne i skabets bund. Mål ud og marker placeringen af emhættens

aftræk på skabets bund.
BEMÄRK: Dette gælder kun hvis emhætten skal monteres med aftræk til det fri.

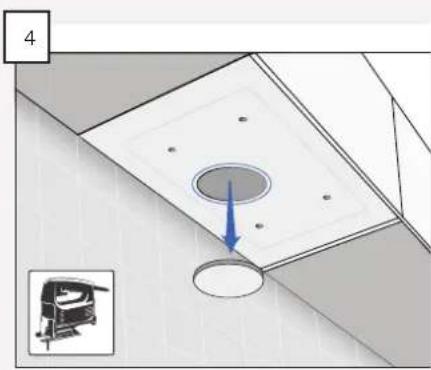

Skær hul til aftrækket i skabets bund. BEMÆRK: Dette gælder kun hvis emhætten skal monteres med aftræk til det fri.

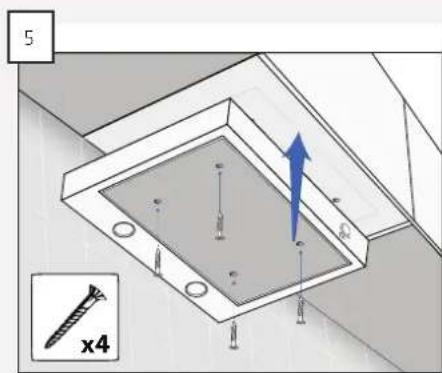

Monter emhætten med fire skruer, som passer til det materiale de monteres i.

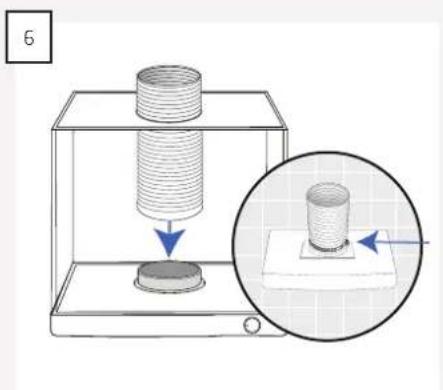

Monter aftrækket på emhætten. BEMÆRK: Dette gælder kun, hvis der ønskes aftræk til det fri.

ELINSTALLATION

Emhætten tilsluttes elnettet med det monterede stik. Ledningen på emhætten er 1,4 meter.

BEMÆRK: Emhætten er dobbeltisoleret, og skal derfor ikke tilkobles jord.

10 THERMEX MANCHESTER SMART M 520232061204092018
