Produkttype	Emhætte
Mærke	Thermex
Model	ALSACE UDTRÆK
Spænding	230 V ± 10%
Frekvens	50 Hz
Minimumsafstand fra gaskomfur	65 cm (EN 60335-2-31)
Anbefalet afstand (væg/skab)	50–70 cm
Kontroltype	Glastouch touch-kontrol med skydekontrolpanel
Belysningstype	LED, dæmpbar (4 trin)
Antal udsugningstrin	4 (via skyder)
Periodisk udsugning	Kører 5/10/15/20 minutter hver time
Efterløbstimer	5/10/15/20 minutter ved aktuel hastighed
Rengøring af fedtfilter	Vask i varmt sæbevand eller i opvaskemaskine
Udskiftning af recirkulationsfilter	Udskift mindst to gange om året (kan ikke vaskes)
Installationsmuligheder	Vægmonteret, skabsintegreret, ophængt, loftsintegreret
Brugsmåde	Udsugning (ekstern udluftning) eller recirkulation (med kulfiltre)
Ydre materiale	Stål, lakerede overflader
Sikkerhedsfunktioner	Jordforbindelse, automatisk slukning når den skubbes sammen, børnetilsyn
Strømtilslutning	Stik med jordforbindelse

Ofte stillede spørgsmål - ALSACE UDTRÆK Thermex

Hvordan installeres emhætten?

Installationen skal udføres af en kvalificeret tekniker i henhold til instruktionerne og lokale regler. Emhætten må ikke tilsluttes strømforsyningen, før installationen er afsluttet.

Hvad er minimumsafstanden fra et gaskomfur?

Minimumsafstanden fra brænderkanten til undersiden af emhætten er 65 cm i henhold til EN 60335-2-31. For optimal ydeevne anbefaler Thermex 50–70 cm for væg- eller skabsemhætter.

Hvordan rengøres fedtfiltrene?

Fjern filtrene og rengør dem i varmt sæbevand med en blød børste, eller placer dem i opvaskemaskinen. Skyl og lad dem tørre helt, før de sættes på plads igen.

Hvordan udskiftes recirkulationsfiltrene?

Træk fronten af emhætten ud, fjern fedtfiltrene, indsæt recirkulationsfiltrene i motoren, og sæt fronten tilbage. Udskift dem mindst to gange om året, da de ikke kan vaskes.

Hvordan bruges kontrolpanelet?

Tryk på 'udsugning'-knappen for at starte motoren (trin 1), og skub derefter skyderen op for at øge hastigheden. Tryk på 'lys' for LED, og brug skyderen til at dæmpe. Fronten skal trækkes ud for at aktivere funktionerne.

Hvad betyder periodisk udsugning?

Periodisk udsugning kører automatisk emhætten i 5, 10, 15 eller 20 minutter en gang i timen for at ventilere køkkenet. Indstil varigheden via skyderen efter at have trykket på 'periodisk udsugning'-knappen.

Hvordan indstilles efterløbsfunktionen?

Mens motoren kører, tryk på 'efterløb'-knappen. Motoren fortsætter i 5, 10, 15 eller 20 minutter ved den aktuelle hastighed og slukker derefter automatisk.

Hvorfor virker emhætten ikke?

Kontroller, at emhætten er tilsluttet strømforsyningen. Afbryd strømmen i 5 minutter og tilslut igen. Hvis den stadig ikke virker, prøv at afbryde i en time. Hvis problemet fortsætter, kontakt Thermex service.

Kan emhætten bruges til recirkulation?

Ja, emhætten kan bruges i recirkulationstilstand ved at installere aktive kulfiltre. Luften passerer gennem fedtfilteret og derefter kulfilteret for at fjerne lugte.

Hvad gør man, hvis udsugningen er utilstrækkelig?

Kontroller, om spjældet er blokeret, eller om udstødningsrøret er blokeret. Undersøg også filtrene for snavs og rengør dem om nødvendigt. Sørg for, at fleksible slanger er fuldt udstrakte.

BRUGSANVISNING ALSACE UDTRÆK Thermex

• Emhætten er udviklet og produceret i henhold til D5/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• AI installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÄRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der monteres et kontraspjæld på aftræk- installationen for at hindre træk igennem aftrækskanalen. Ved montering af en ekstern motor fra Thermex, sidder kontraspjældet ved motoren.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.

• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

EMHÄTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhætten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre barændbare materialer, skal der være tilstrækkelig ventilation af rummet.
• Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.

BRUG AF EMHÆTTEN

Emhætten har:

• LED-lys
• Glastouch
- Periodisk udsugning
• Eftersug

BETJENINGSPANEL

1. Lys
2. Udsugning
3. Periodisk udsug
4. Eftersug
5. Sliderpanel
6. Tænd/sluk

BEMÄRK: Når emhætten skubbes sammen vil alle funktioner slukkes. Funktionerne kan genaktiveres när emhætten er skubbet sammen.

Emhættens funktioner aktiveres ved at trække emhættens front ud, eller ved at berøre et vilkårligt ikon på betjeningspanelet. Når en funktion kan reguleres vil ikonet for den pågældende funktion blinke. Hvis ikke funktionen reguleres, vil ikonet stoppe med at blinke efter ca. 15 sekunder, og ikonet skal derfor genaktiveres, for at kunne reguleres.

Lyset i betjeningspanelet vil lyse, når en eller flere funktioner er aktiveret. Dette gælder dog ikke periodisk udsugning. Hvis alle emhættens funktioner er deaktiveret, vil lyset i betjeningspanelet slukke efter ca. 60 sekunder.

SLIDERPANEL

På sliderpanelet kan lysstyrke, udsugning, tiden for periodisk udsug og eftersug reguleres. Slideren har fire trin, som indikeres af de hvide dioder, der lyser. For hvert trin er der to diodepar, der lyser.

UDSUGNING

Når emhættens front trækkes ud vil motoren aktiveres. Motoren kan ligeledes aktiveres ved kort berøring af knappen udsugning. Dette kan gøres uanset om emhættens front er trukket ud eller skubbet sammen. Vær dog opmærksom på, at udsugningen vil være reduceret og støjen øges, hvis motoren aktiveres mens emhætten er skubbet sammen. Første gang motoren aktiveres efter, at emhætten har været frakoblet strømmen, vil motoren starte på trin 3. Efterfølgende vil motoren starte på det senest anvendte trin.

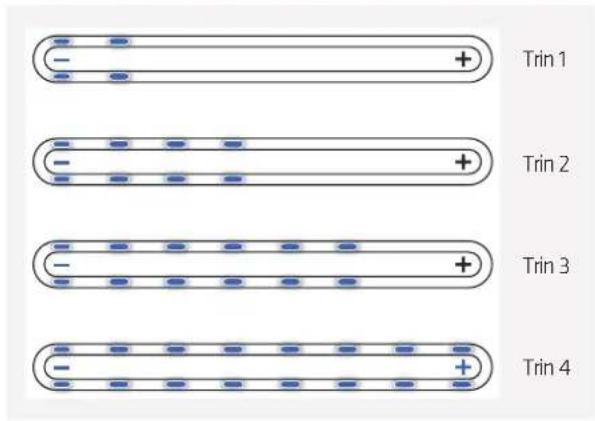

Motorhastigheden øges eller sænkes på sliderpanelet. Der er i alt fire trin. Sørg altid for at aktivere ikonet for udsugning inden sliderpanelet anvendes. Ikonet skal blinke for at være aktiveret.

Motoren slukkes ved en kort berøring af knappen udsugning, när funktionen er aktiveret. Dette kan gøres uanset, hvilken hastighed motoren kører på. Ligeledes slukkes motoren, hvis emhætten slukkes helt.

BEMÄRK: Når emhætten skubbes sammen vil alle funktioner slukkes. Funktionerne kan genaktiveres når emhætten er skubbet sammen.

LYS

Når emhættens front trækkes ud vil lyset aktiveres. Lyset på emhætten kan ligeledes tændes ved en kort berøring af knappen lys, når funktionen er aktiveret. Dette kan gøres uafhængigt af, om emhættens front er trukket ud eller skubbet sammen, og om motoren er i drift. Lyset tændes altid på fuld styrke, men kan dæmpes ved brug af sliderpanelet. Der er fire trin på lysstyrken. Sørg altid for at aktivere ikonet for lys inden sliderpanelet anvendes. Ikonet skal blinke for at være aktiveret.

Lyset slukkes ved en kort berøring af knappen lys, när funktionen er aktiveret. Dette kan gøres uanset lysstyrken. Ligeledes slukkes lyset, hvis emhætten slukkes helt.

BEMÆRK: Når emhætten skubbes sammen vil alle funktioner slukkes. Funktionerne kan genaktiveres när emhætten er skubbet sammen.

PERIODISK UDSUGNING

Periodisk udsugning betyder, at emhætten én gang i timen starter på hastighed 1 i 5, 10, 15 eller 20 min. for at skifte luften i køkkenet. Periodisk udsug tændes ved en kort berøring af knappen periodisk udsug, når funktionen er aktiveret. Dette kan gøres uafhængigt af, om motoren og lyset er i drift.

Tiden, periodisk udsug skal køre, justeres ved brug af sliderpanelet.

Periodisk udsug slukkes ved en kort berøring af knappen periodisk udsug, när funktionen er aktiveret.

EFTERSUG

Eftersug betyder, at motoren vil stoppe automatisk 5, 10, 15 eller 20 minutter efter, at funktionen er aktiveret. Eftersuget kører på den hastighed, emhætten er aktiveret på, när funktionen eftersug vælges, men kan reguleres när eftersuget er tændt.

Eftersuget tændes ved en kort berøring af knappen eftersug, når funktionen er aktiveret. Funktionen kan kun tændes, hvis motoren er i drift. Tiden eftersug skal køre, justeres ved brug af sliderpanelet.

Eftersug slukkes ved en kort berøring af knappen eftersug, når funktionen er aktiveret. Ligeledes slukkes eftersug, hvis emhætten slukkes helt.

BEMÆRK: Når emhætten skubbes sammen vil alle funktioner slukkes. Funktionerne kan genaktiveres når emhætten er skubbet sammen.

RECIRKULATION

Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræksmulighed til det fri. Luften suges først gennem fedtfilteret og herefter et filter med aktivt kul, der fjerner lugte.

BEMÄRK: Der skal anvendes to recirkulationsfiltre, som erstatter fedtfiltrene.

Recirkulationsfiltrene monteres på motoren på følgende måde:

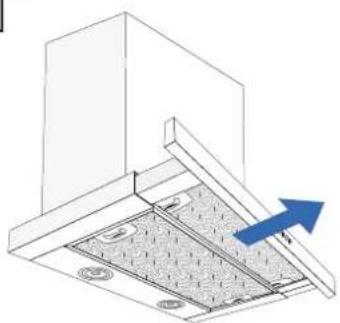

1

Træk emhætten fronten på emhætten ud.

2

Tag filtrene ud af emhætten.

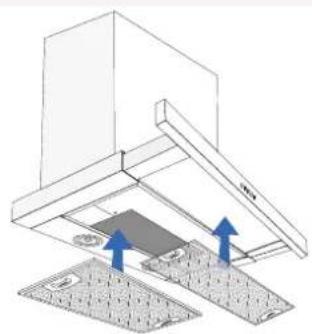

3

• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
• Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med Metalpolish (Kan købes på varenummer 499.99.9999.9).
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug aldrig slibemiddel.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filtrene rengøres hver 3. uge
• Flydende margarine – filtrene rengøres hver 2. uge
• Olie – filtrene rengøres 1 gang om ugen
• Ved friturestegning - filtrene rengøres 2-3 gange om ugen

Fedtfiltrene renses på følgende måde:

1

Tag filteret ud af emhætten.
2

• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
  • Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke eller lignende.
• Gentag processen hvis dette er nødven- digt.

3

Sæt filtrene i emhætten.

Bemærk: Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på, at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Vær opmærksom på, at recirkulationsfiltre til brug uden aftræk har en begrænset levetid. Disse kan ikke rengøres, og skal derfor udskiftes jævnligt.

Thermex anbefaler, at recirkulationsfiltrene skiftes MINIMUM to gange årligt, men vær opmærksom på, at levetiden på et recirkulationsfilter varierer i forhold til emhættens brug.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
• Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 minutter Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, også selvom punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
• Emhættens type- og serienummer (angivet på typepladen)
• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MULIG ÅRSAG L∅SNING
Emhætten virker ikke.	Emhætten er ikke forbundet til strømforsyningen.	Kontroller at emhætten er forbundet til strømforsyningen. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
Emhættens udsugning er ikke tilstrækkelig.	Kontraspjældet er blokeret.	Kontroller om der er faldet noget ned ovenpå kontraspjældet, eller om spændebåndet omkring kontraspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spændebåndet eller fjern genstanden, hvis kontraspjældet er blokeret.
	Aftrækket er klemt eller blokeret.	Kontroller at aftrækket ikke er klemt eller blokeret. Udbedr om nødvendigt.
	Filtrene er snavsede eller tilstoppede.	Kontroller om filtrene er rene, og rengør om nødvendigt jf. afsnittet om rengøring og vedligehold i denne vejledning.

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

SKROTNING AF EMHÆTTEN

Symbolet ✉ på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

10 THERMEX ALSACE UDTRÆK B 520192161201032021
