Produkttype	Vinkælder
Mærke	Vestfrost
Model	FZ 429 W
Strømforsyning	220-240 V / 50 Hz, 10-13 A sikring
Temperaturområde	Top: 8 °C til 22 °C; Bund: 5 °C til 22 °C
Klimaklasse	SN (+10 til +32°C), N (+16 til +32°C), ST (+16 til +38°C), T (+16 til +43°C)
Antal zoner	2 (top og bund)
Kontroltype	Elektronisk med børnesikring
Lys	Dæmpbar LED, kan indstilles til permanent eller døraktiveret
Afrimning	Automatisk
Døralarm	Ja (aktiveres efter 2 minutters åben)
Hylder	Træhylder inklusive udtrækshylde og præsentationshylde
Lås	Ja (nøglelås)
Justerbare fødder	Ja
Ventilationsafstand	Min. 30 mm sider, 100 mm over og under
Støjniveau	Lavt (variabel hastighedskompressor)
Kølemiddel	Brændbart kulbrinte (type på typeskilt)
Energibesparende funktioner	Lavere omgivelsestemperatur, varmere indstilling, færre døråbninger

Ofte stillede spørgsmål - FZ 429 W VESTFROST

Hvordan indstiller jeg temperaturen i top- og bundzonerne?

Tryk på SET1 for at justere toptemperaturen (8 til 22°C), eller SET2 for bunden (5 til 22°C). Brug op/ned-knapperne til at ændre indstillingen. Bundtemperaturen kan ikke indstilles højere end toppunktet, og toppen kan ikke indstilles lavere end bundpunktet.

Hvordan aktiverer og deaktiverer jeg børnesikringen?

Tryk på op og ned-knapperne samtidigt i cirka 3 sekunder. Når Pof blinker, er børnesikringen aktiveret. For at deaktivere, gentag samme handling indtil Pon blinker.

Hvad betyder alarmen 'HtA' eller 'LtA' på displayet?

HtA indikerer en høj temperatur alarm, og LtA indikerer en lav temperatur alarm. Du vil høre et bip, og displayet skifter mellem alarmkoden og den faktiske temperatur. Tryk på en vilkårlig knap for at slukke for bip, tryk derefter på tænd/sluk-knappen for at rydde displayalarmen og genstarte kompressoren.

Hvordan rengør jeg vinkælderen?

Tag stikket ud af apparatet. Brug varmt vand (max 65°C) med et mildt rengøringsmiddel og en blød klud. Skyl med rent vand og tør grundigt. Rengør afrimningsvandkanalen i bunden bagved indvendig væg regelmæssigt. Brug en piberenser til at rense afløbet. Brug ikke skarpe genstande eller slibende rengøringsmidler.

Kan jeg vende døråbningen?

Ja, men det anbefales at bruge en tekniker til at vende døren. Døren kan vendes for at åbne fra den modsatte side. Se manualen for detaljerede trin, men professionel hjælp anbefales.

Hvad skal jeg gøre, hvis 'P1' eller 'P2' vises på displayet?

P1 indikerer en fejl med den øvre temperatursensor, og P2 med den nedre sensor. Apparatet vil opretholde den højeste af de to indstillinger, indtil fejlen er rettet. Kontakt service for at udskifte sensoren.

Hvorfor kører kompressoren konstant?

Mulige årsager inkluderer høj rumtemperatur eller utilstrækkelig ventilation. Sørg for, at apparatet har korrekt afstand (min. 30 mm sider, 100 mm over/under) og at omgivelsestemperaturen er inden for klimaklasseområdet.

Hvordan fungerer det dæmpbare lys?

Et kort tryk på lyskontakten tænder/slukker lyset. Et langt tryk giver trinløs dæmpning; hvert langt tryk vender retningen. Dæmpningsniveauet gemmes permanent, selv efter strømsvigt.

Hvad er de anbefalede serveringstemperaturer for forskellige vine?

Til servering indstil top til 16°C og bund til 6°C. Dette skaber en gradient: tunge rødvine ved +16 til +19°C, rosé og let rødvin ved +12 til +16°C, hvidvine ved +10 til +12°C, og champagne/mousserende ved +6 til +8°C. Til langtidsopbevaring indstil begge zoner til 12°C.

Hvordan afrimer jeg vinkælderen?

Vinkøleren har automatisk afrimning. Afrimningsvand løber gennem et rør til en bakke over kompressoren, hvor det fordamper. Ingen manuel afrimning er nødvendig. Rengør afrimningsvandbakken periodisk for at forhindre blokeringer.

BRUGSANVISNING FZ 429 W VESTFROST

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er be- skadigede.

Mængde og type af kølemiddel i apparatet er angivet på type-skiltet.

Standard EN378 angiver, at rummet hvor apparatet installeres skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være util-dækkede.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, udover dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddel- systemet

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysi- ske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under op- sigt af en person, der er ansvar- lig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af appa- ratet.

ADVARSEL:

Børn må ikke bruge apparatet som legetøj.

ADVARSEL:

Rengøring og vedligeholdelse må ikke udføres af børn, med mindre de er over 8 år gamle og er under opsigt.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med en brændbar drivgas i dette apparat.

Fare og risiko for brand eller eksplosion da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i positionering, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

- Opbevar altid nøgler et separat sted utilgængeligt for børn.

- Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.

- Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare.

- Dannelse af rim, på den indvendige fordamperplade og de øverste dele, er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig ren-gøring eller vedligeholdelse.

- Vær opmærksom på at ændringer i apparatets konstruktion, vil medføre, at al garanti og produktansvar bortfalder.

- Apparatet er udelukkende be-regnet til opbevaring af vin.

CLASS 1 LED PRODUCT

Indhold

Advarsel....2

Energispare forslag 4

Lær vinskabet at kende 5

Inden brug 6

Støj......6

Tekniske data....6

Betjening og funktion....10

Fejlfindningsliste ....13

Reklamation, reservedele og service .....14

Bortskaffelse....15

Energispare forslag

Energiforbruget reduceres ..

1) .. jo lavere den omgivende temperatur er.
2) .. jo varmere termostat indstillingen er.
3) .. jo færre antal gange, døren bliver åbnet og jo kortede tid, døren står åben.

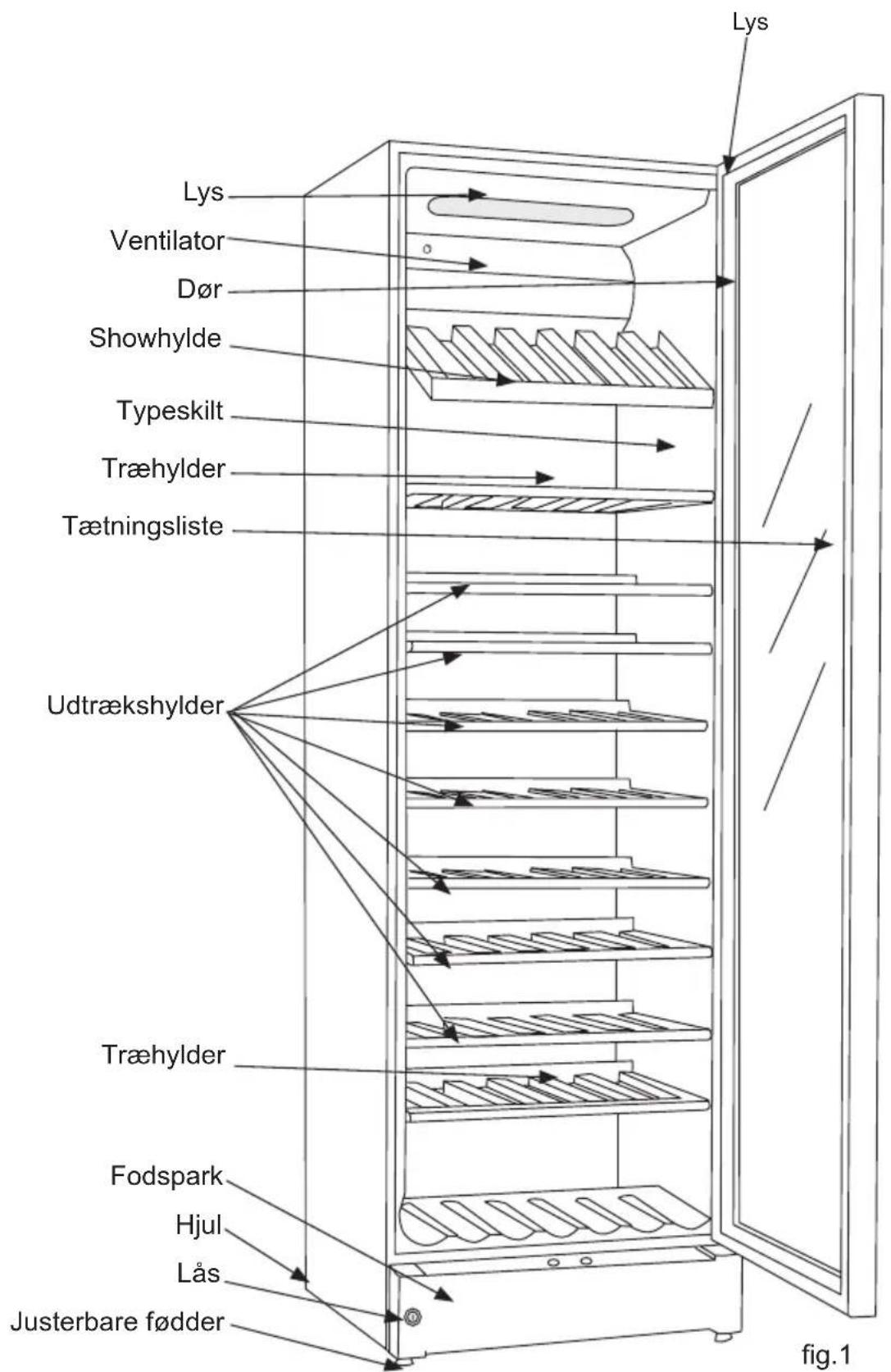

Lær vinskabet at kende

Inden brug

Kontroller at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunken vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport eller det er blevet opbevaret i kolde omgivelser (koldere end +5 °C) skal apparatet stå op i minimum en time inden ibrugtagning.

Støj

Støjniveauet er meget lavt. Både kompressoren og ventilatoren har et meget lavt støjniveau, ved normal drift.

Kompressoren kører med forskellige hastigheder. Dette sparer energi.

De højere hastigheder bruges til at øge kølekapaciteten f.eks. ved første opstart. Kompressoren kører også trinvis hurtigere, hvis termostaten indstilles til et koldere temperaturområde, eller hvis der sker en opfyldning med en stor mængde vinflasker. Når den korrekte temperatur er nået, eller vinflaskerne er kølet ned, vil kompressoren igen køre med den lille hastighed og have et meget lavt støjniveau.

Under opstart vil kompressoren altid køre med maksimal hastighed. Dette giver et højere støj niveau, indtil den indstillede temperatur er nået.

Tekniske data

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU - Elektromagnetisk kompatibilitet direktiv 2014/30/EU

Typeskiltet, fig. 2, som er placeret inde i apparatet, indeholder forskellige tekniske oplysninger samt type- og serienummer.

Stikkontakten skal være let tilgængelig.

Tilslut apparatet til 220-240 V / 50 Hz vekselstrøm via en korrekt installeret stikkontakt med jordforbindelse. Stikkontakten skal være sikret med en 10 -13 A sikring.

For udstyr, der anvendes i ikke-europæiske lande, tjekkes på typeskiltet om strømforsyningen har den korrekte angivne spænding og strømstyrke

Spænding og strøm / energi er angivet på typeskiltet

Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare.

fig.2

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres uden-dørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Omgivende temperatur

Klimaklassen står på typeskiltet (se side 5 og 20). Den angiver indenfor hvilke omgivende temperaturer kølekabet kører optimalt. Vinskabene med vinterposition fungerer dog ned til 5° C.

Klimaklasse Tilladte temperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +16 °C til +38 °C

T +16 °C til +43 °C

Installation

Underlaget hvorpå skabet opstilles skal være plant. Brug ikke en ramme eller lignende.

Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe.

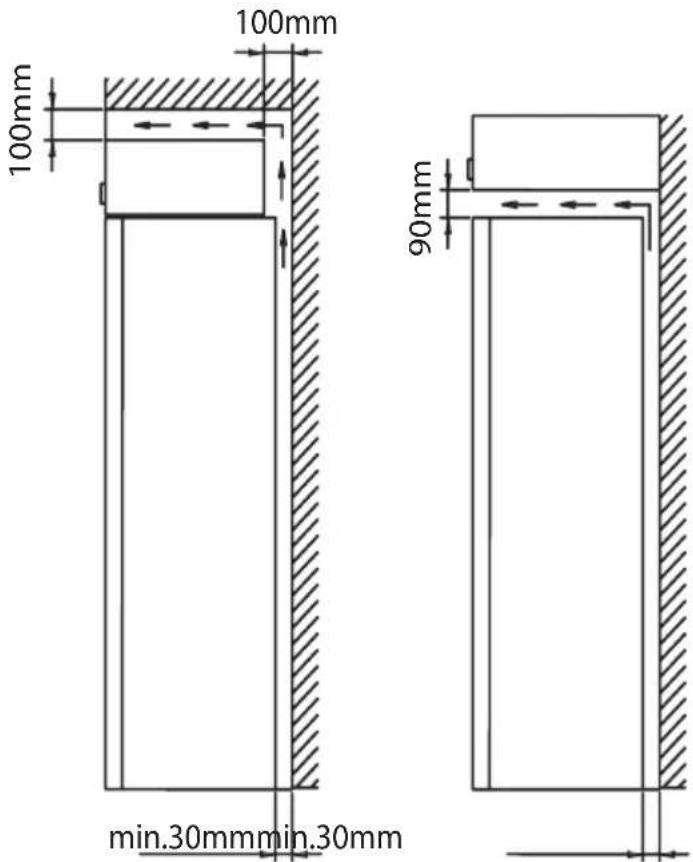

Ventilation

Det er vigtigt, at skabet får tilstrækkelig ventilation og at der er uhindret luftcirkulation over, under og omkring det. Figurene nedenfor viser, hvordan du sikrer den nødvendige cirkulation omkring skabet.

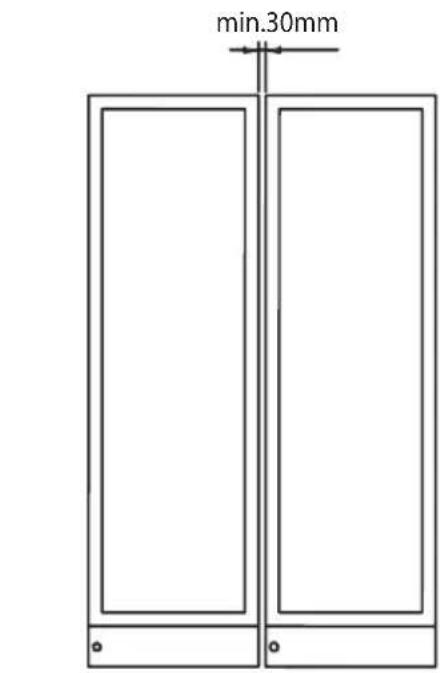

fig. 4
(fig 4) A "Side by Side" kit kan tilkøbes.

Afstandsstykkerne på skabets bagside sikrer den nødvendige luftcirkulation. Monter de to afdækninger som følger med skabet (se fig. 7)

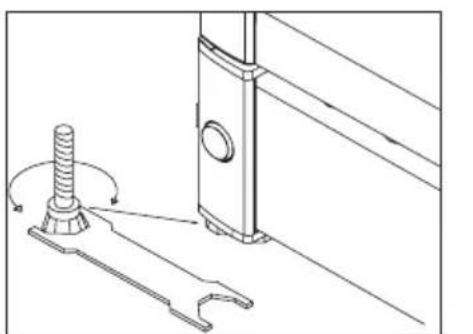

Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de stilbare fødder i front op eller ned (se figur 8). Kontroller med et vaterpas, at skabet står lige sideværts.

Det anbefales at anvende en tekniker til en evt. dørvending af skabet.

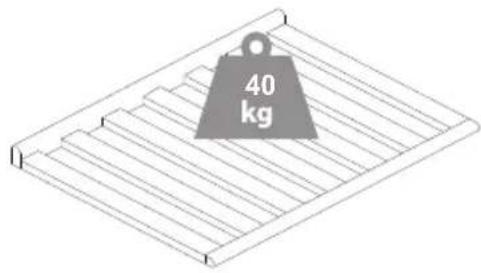

Max. 40 kg.

fig. 8

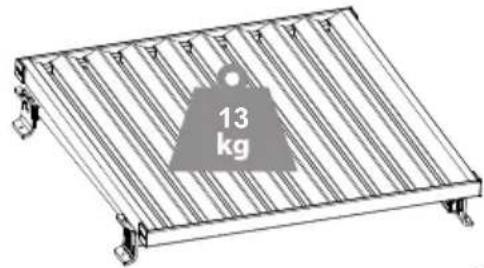

Max. 13 kg.

fig. 9

Betjening og funktion

Den elektroniske styring sørger for at skabet holder de indstillede temperaturer i top og i bund af skabet. Dette opnås ved en avanceret styring af kølesystem, varmelegeme og ventilator.

Efter en evt strømafbrydelse huskes den indstillede temperatur.

Den elektroniske styring har følgende funktioner:

• Tænd / sluk knap
• Lyskontakt*
• Temperaturindstilling
  • Temperatur angivelse
• Automatisk afrimning
  • Døralarm
• Alarm ved for høj og for lav temperatur

* Lyset kan enten være tændt hele tiden eller kun når døren er åben.

Temperatur-udlæsning

Displayet viser den aktuelle temperatur. Tallet øverst i displayet angiver temperaturen i toppen af skabet og tallet nederst i displayet angiver temperaturen nederst i skabet.

Temperaturvisningen har et indbygget filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer udvisningen ikke på kortvarige variationer i lufttemperaturen.

Temperatur-indstilling

Termostaten har børnesikring. Denne aktiveres ved at trykke "op og ned" knapperne samtidig. Efter ca 3 sek blinker "Pof" i diplayet. Herefter vises de aktuelle temperaturer som normalt. Desuden kan man se de indstillede temperaturer ved at trykke hhv SET1 og SET2.

Børnesikringen annulleres ved at trykke "op og ned" knapperne samtidig. Efter ca 3 sek blinker "Pon" i diplayet og temperaturen kan indstilles.

Temperaturindstilling i top

Tryk på SET1. Herefter kan temperaturen i toppen af skabet reguleres op og ned med "op og ned" knapperne. Temperaturen kan reguleres fra 8 til 22 °C, dog således at temperaturen ikke kan stilles koldere end den aktuelle setpunkt for den nederste temperaturføler.

Temperaturindstilling nederst i skabet

Tryk på SET2. Herefter kan temperaturen nederst i skabet reguleres op og ned med "op og ned" knapperne. Temperaturen kan reguleres fra 5 til 22 °C, dog således at temperaturen ikke kan stilles varmere end den aktuelle setpunkt for den øverste temperaturføler.

Alarmer

Der er en underalarm for den kolde temperaturføler og en overalarm for den varme temperaturføler.

Alarmen består dels af en beeper og af en advarsel på displayet. (!)

Alarm for høj temperatur: beep lyd + display skift mellem HtA og aktuel temperatur.

Alarm for lav temperatur: beep lyd + display skift mellem LtA og aktuel temperatur.

Alarmtemperaturen afhænger af setpunkterne.

Beep-lyden kan annulleres ved et tryk på en tilfældig termostatknap.

For at fjerne display alarmen skal on/off knappen trykkes ind. Først for slukke alarmen. Derefter igen for genopstart af kompressor.

Døralarm

Når døren har været åbnet mere end 2 minutter aktiveres døralarmen.

Dæmpbar lys (se side 5)

Kontrol af lys i enheden med følgende muligheder.

1 ON/OFF eller Dør funktion via Kontroller. 2 justering af lys niveau på tryk knap Bemærk Controllers funktion er altid 1`prioritet.

Dæmpbar lys (se side 5)

• Tænd/sluk: Kort tryk på kontakten
• Trinløs lysdæmpning: Hold kontakten inde. Ved hvert andet vedvarende tryk på kontakten, går lysniveauet i modsat retning.
• Indbygget permanent hukommelse: lyset vender tilbage til det foregående lysdæmpningsniveau, når det slukkes og tændes igen, dette gælder også ved strømsvigt.

Permanent belysning

For præsentation af Deres vin, kan De vælge at have lyset tændt permanent ved at trykke på lyssymbolet to gange. Hvis kontrolleren er indvendig tryk 2 gange, men hvis kontrolleren er udvendig i fodsparket, skal der kun trykkes en gang.

For at slukke for lyset, trykkes igen på *Lyset vil altid være tændt når døren er åben.

Fler-zone indstilling for serverings-temperering

Typisk indstilling for denne anvendelse er en top/bund indstilling på 16/6. Med denne indstilling vil temperaturerne fordele sig ned igennem skabet, til opbevaring af forskellige vintyper efter følgende fordeling, fra top mod bund:

For langtidsopbevaring af vine anbefales en top/bund indstilling på 12/12°C. Med samme indstilling i top og bund vil kølesystemet skabe en jævn temperatur hele skabet.

Dog vil omgivelsernes temperatur trænge langsomt ind gennem skabets dør og sider, og forårsage en lille temperaturforskel mellem top og bund. Skabet vil styre ind i bunden efter den indstillede temperatur, og afvigelsen vil derfor være i toppen.

Forskellen vil ligge mellem 0 – 3 °C, afhængig af omgivelsestemperaturen.

Automatisk afrimning af køle- skabet

Afrimning af køleskabet sker automatisk, smeltevandet løber gennem et rør ned til tøvandsskålen der sidder oven på kompressoren. Vandet fordamper på grund af varmen fra kompressoren. Tøvandsskålen bør gøres ren engang imellem.

Rengøring

Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65 °C). Anvend ikke rengøringsmidler der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Tøvandsrenden, hvor kondensvandet fra fordamperen løber ned i, sidder i bunden af bagvæggen inde i skabet. Sørg for at den er ren. Brug et desinfektionsmiddel, som f.eks. rodalon, der skal dryppes i tøvandsafløbet et par gange om året. Rens med en piberenser eller lignende.

Brug aldrig skarpe eller spidse genstande. Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere om den fortsat slutter tæt.

På rygkondensator, kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Fejlfindningsliste

Fejl Mulig årsag Afhjælpning
Skabet virker ikke. Skabet er slukket.Strømsvigt; sikringen er slået fra;netstikket er ikke sat rigtigt i.		Tryk på tænd/sluk knappen.Kontrollér om strømmen er tilsluttet. Sikringen skal være slået til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet. Rens tøvandsrenden og afløbs-hullet i bagvæggen.
Vibrationer eller generende støj.	Skabet står skævt.Skabet hviler op mod andre køk-kenelementer.Beholdere eller flasker berøre hinanden i skabet.	Indstil skabet med et vaterpas.Ryk skabet væk fra køkkenel-ementerne eller apparater, som står umiddelbart op ad skabet.Sørg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for god ventilation.
Styringen viser P1 Topføleren er afbrudt eller kort-sluttet		Tilkald service. Hele skabet styrer efter varmeste setpunkt, indtil fejlen er udbedret.
Styringen viser P2 Bundføleren er afbrudt eller kortsluttet.		Tilkald service. Hele skabet styrer efter varmeste setpunkt, indtil fejlen er udbedret.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynnedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage omsorg for, at forbrugeren stilles tilfreds, inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen)

Såfremt dit krav om afhjælpning er ube- rettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkost- ninger, der er forbundet med at have tilkaldt serviceassistance.

Reservedele

Angiv venligst type- og serienummer samt produkt nummer, når du bestiller reserve-dele.

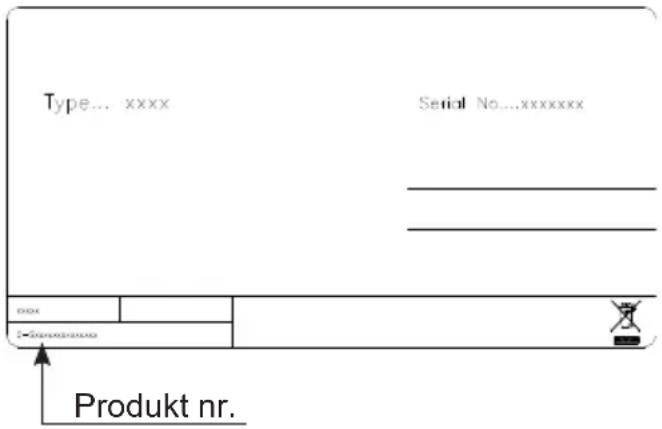

Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

fig. 12

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elktronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, depone-ringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Warning

Kjølemiddelsystemet må ikke skades.

ADVARSEL:

Ikke bruk elektrisk utstyr inne i kjølerommet med mindre de er av en type som er anbefalt av produsenten.

ADVARSEL:

Barn skal ikke leke med apparatet.

ADVARSEL:

Stikkontakten skal være sikret med en 10 – 13A sikring

Underlaget som skapet skal stå på, må være plant. Bruk ikke en ramme eller lignende.

* Lyset kan enten være på konstant eller kun när døren er åpen.

Temperaturvisning

Der er en underalarm for den kalde temperaturføleren og en overalarm for den varme temperaturføleren.

Larmet har en pip-ton samt visuell varning på displayen. (!)
