BRUGSANVISNING 343FR HUSQVARNA

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

ADVARSEL! Rydningssave, buskryddere og trimmere kan være farlige! Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser betjeningsvejledningen igennem og forstår indholdet.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

• Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande
  • Godkendt høreværn
  • Godkendt øjenværn

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Pas på udslyngede genstande og rikochettering.

Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Maskiner udstyret med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Klingen kan amputere en arm eller et ben. Sørg altid for, at personer og dyr opholder sig på en afstand af mindst 15 meter fra maskinen.

Brug altid godkendte beskyttelseshandsker.

max 10500 rpm

Kun beregnet til ikke-metallisk, fleksibelt skæreudstyr, dvs. trimmerhoved med trimmerline.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor, med stopkontakten på STOP.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Godkendt øjenværn skal anvendes.

Indhold Inden start skal du være

SYMBOLFORKLARING

Symboler 41

INDHOLD

Indhold 42

Inden start skal du være opmærksom på følgende: . 42

INDLEDNING

Til vore kunder! 43

HVAD ER HVAD?

Hvad er hvad på rydningssaven? 44

Hvad er hvad på rydningssaven? 45

Hvad er hvad på rydningssaven? 46

GENERELLE SIKKERHEDSINSTRUKTIONER

Vigtigt 47

Personligt beskyttelsesudstyr 47

Maskinens sikkerhedsudstyr 48

Skæreudstyr 51

MONTERING

Montering af styr og gashåndtag 54

Transportstilling, styr 54

Montering af skæreudstyr 54

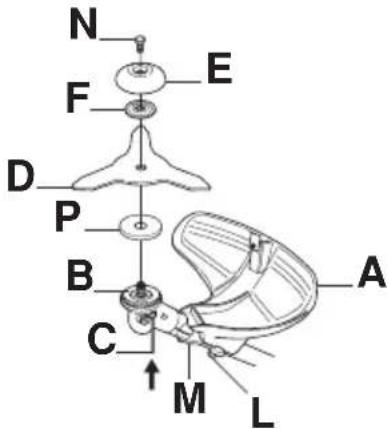

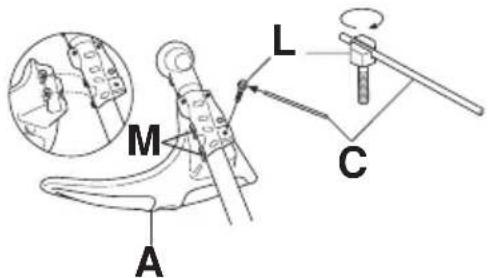

Montering af klingebeskyttelse/kombibeskyttelse, græsklinge og kuglelejret støttekop 55

Montering af andre beskyttelser og andet skæreudstyr 57

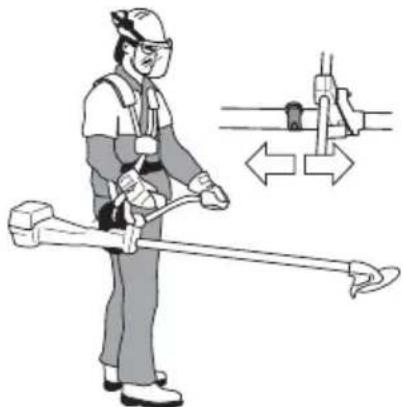

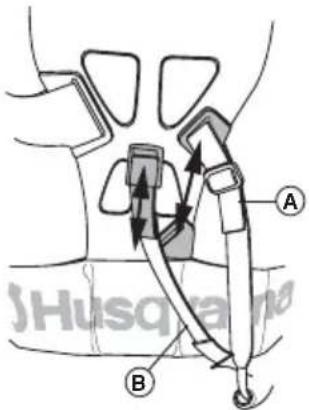

Tilpasning af sele og rydningssav 57

Standardsele 57

Triobalancesele 58

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed 60

Drivmiddel 60

Tankning 61

START OG STOP

Kontrol før start 62

Start og stop 62

ARBEJDSTEKNIK

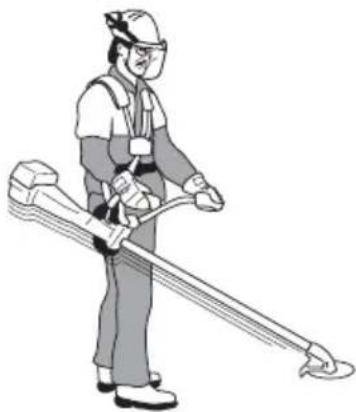

Generelle arbejdsinstruktioner 64

VEDLIGEHOLDELSE

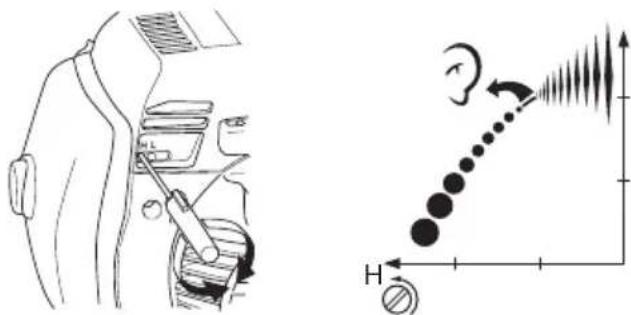

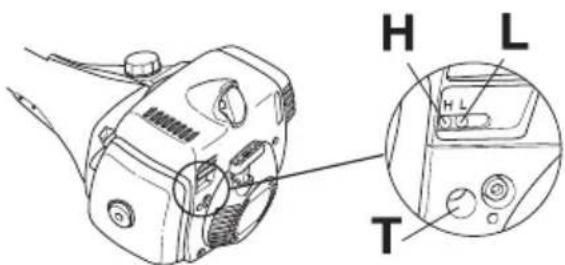

Karburator 68

Lyddæmper 70

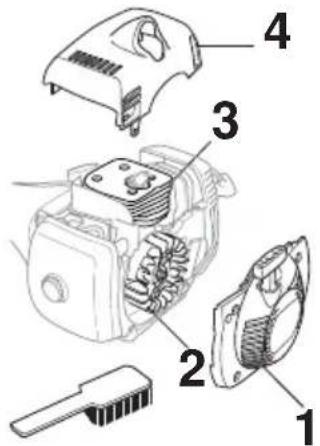

Kolesystem 70

Luftfilter 71

Vinkelgear 71

Drivaksel 72

Tændrør 72

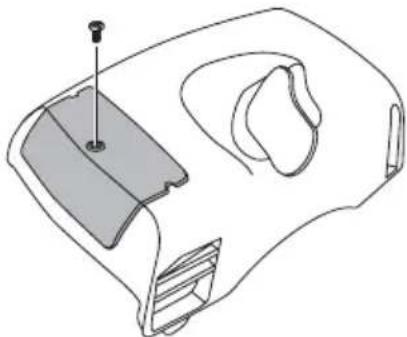

Vinterbrug 72

Vedligeholdelsesskema 73

TEKNISKE DATA

Tekniske data 74

opmærksom på følgende:

- Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

Til vore kunder!

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna!

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

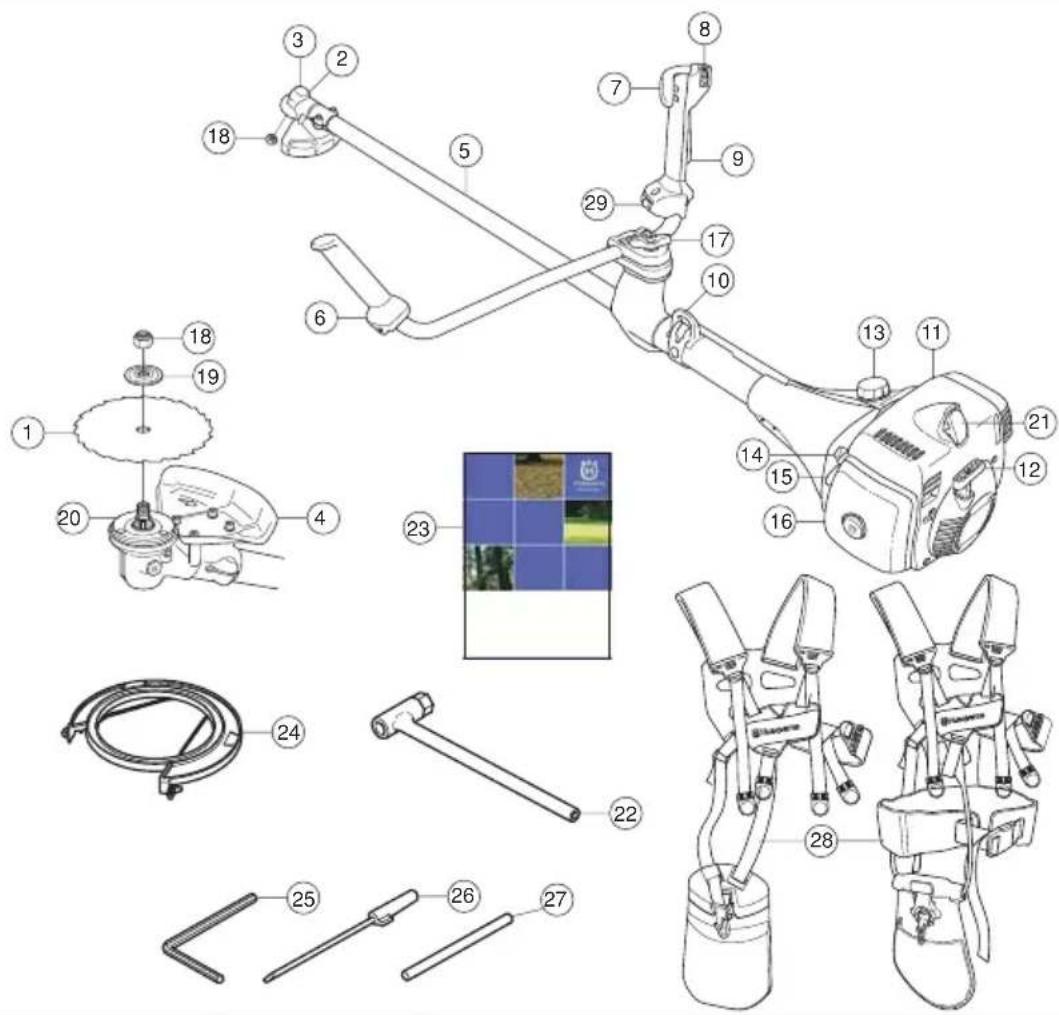

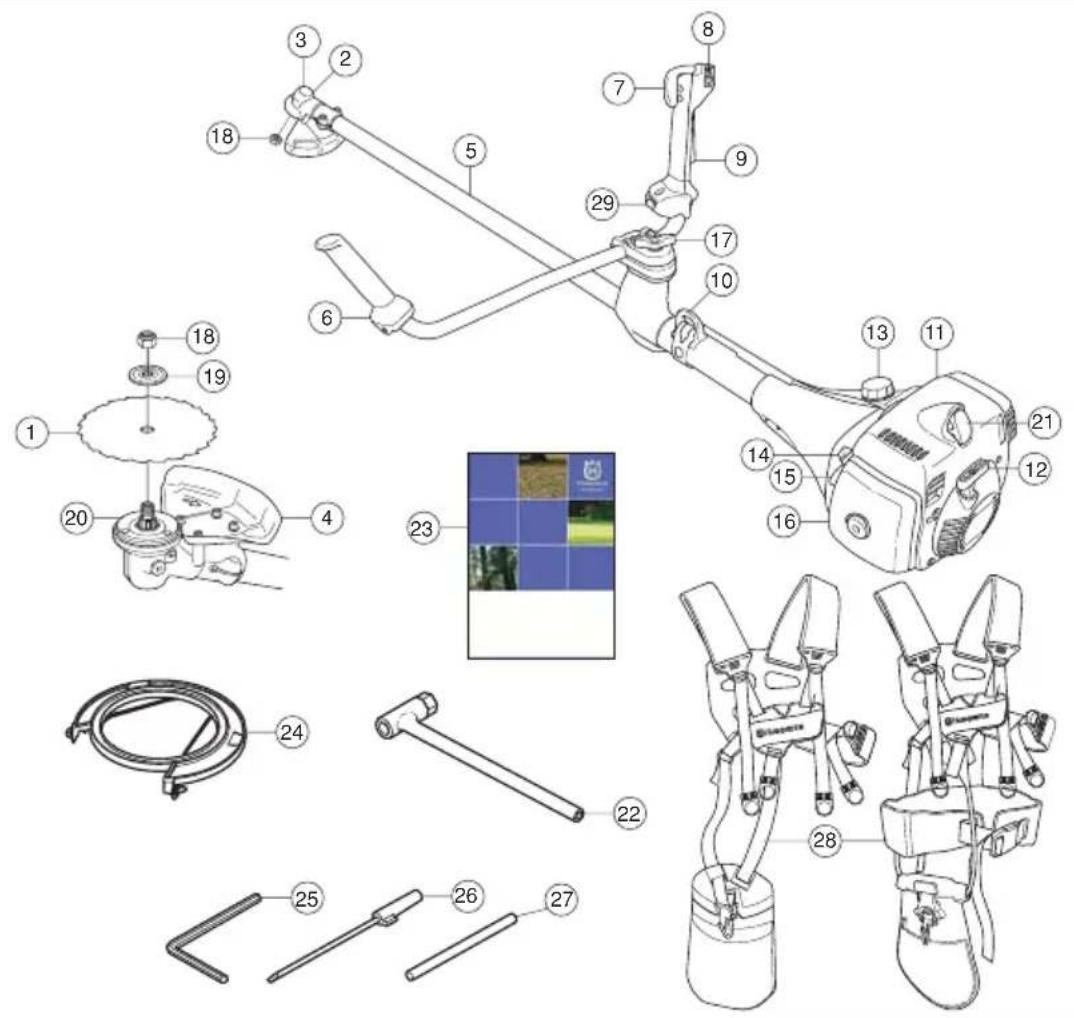

Hvad er hvad på rydningssaven? (343R, 345RX)

1 Græsklinge
2 Påfyldning af smøremiddel, vinkelgear
3 Vinkelgear
4 Beskyttelse til skæreudstyr
5 Styrestang
6 Styr
7 Gasregulering
8 Stopkontakt
9 Gasreguleringslås
10 Ophæng til sele
11 Cylinderdæksel
12 Starthåndtag
13 Brændstoftank
14 Choker
15 Brændstofpumpe
16 Luftfilterlås
17 Händtagsjustering

18 Låseskrue
19 Støttekop
20 Støtteflange
21 Medbringer
22 Trimmerhoved
23 Tændhætte og tændrør
24 Klingemøtriknøgle
25 Brugsanvisning
26 Transportbeskyttelse
27 Unbrakonøgle
28 Karburatorskruetrækker
29 Låsepind
30 Sele
31 Låsemøtrik
32 Startgasknap
33 Justering af gaskabel
34 Mellemskive

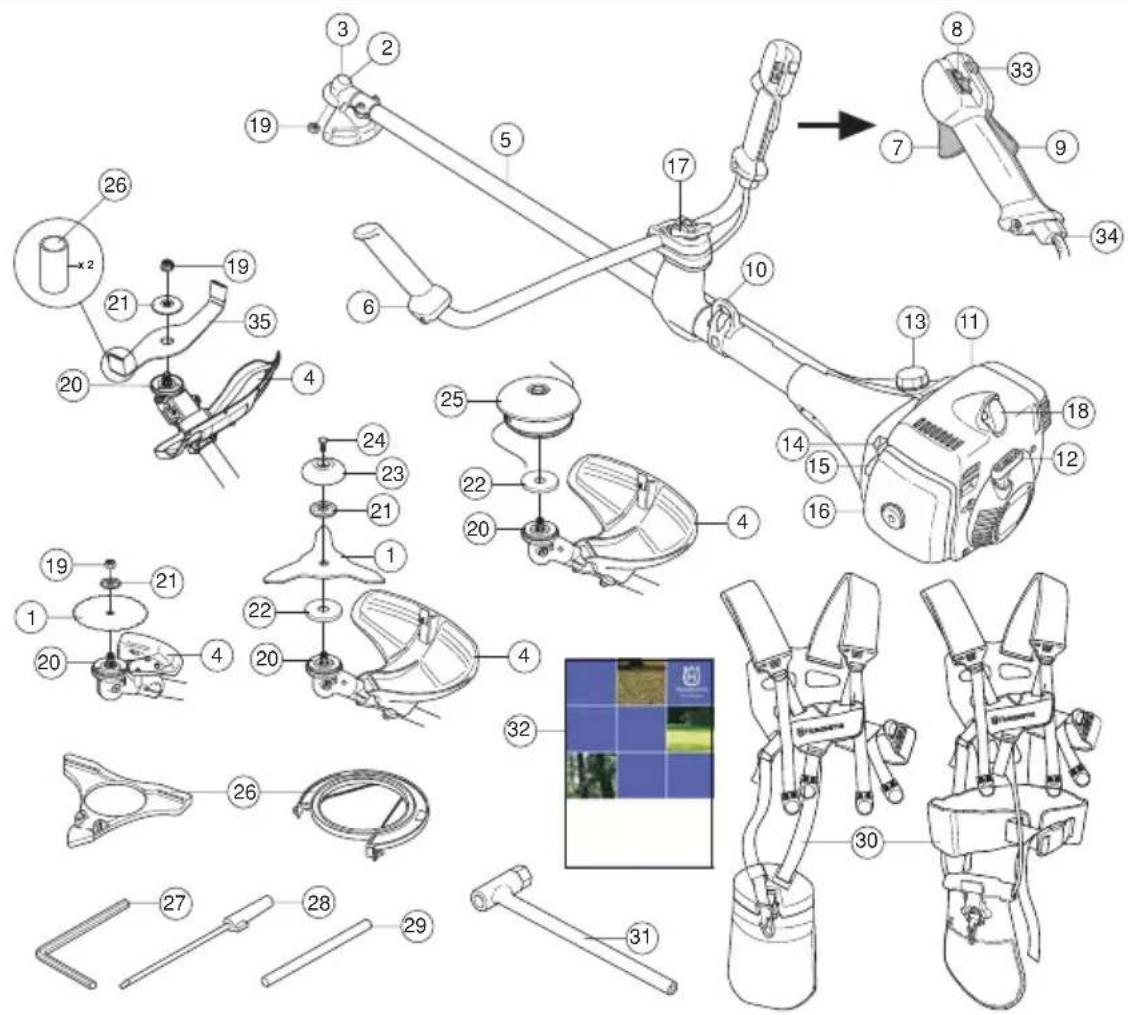

Hvad er hvad på rydningssaven? (343F, 345FX, 345FXT)

1 Savklinge
2 Påfyldning af smøremiddel, vinkelgear
3 Vinkelgear
4 Beskyttelse til skæreudstyr
5 Styrestang
6 Styr
7 Gasregulering
8 Stopkontakt
9 Gasreguleringslås
10 Ophæng til sele
11 Cylinderdæksel
12 Starthåndtag
13 Brændstoftank
14 Choker
15 Brændstofpumpe

16 Luftfilterlås
17 Håndtagsjustering
18 Låsemøtrik
19 Støtteflange
20 Medbringer
21 Tændrør
22 Klingemøtriknøgle
23 Brugsanvisning
24 Transportbeskyttelse
25 Unbrakonøgle
26 Karburatorskruetrækker
27 Låsepind
28 Sele
29 Kontakt til elopvarmet håndtag (345FXT)

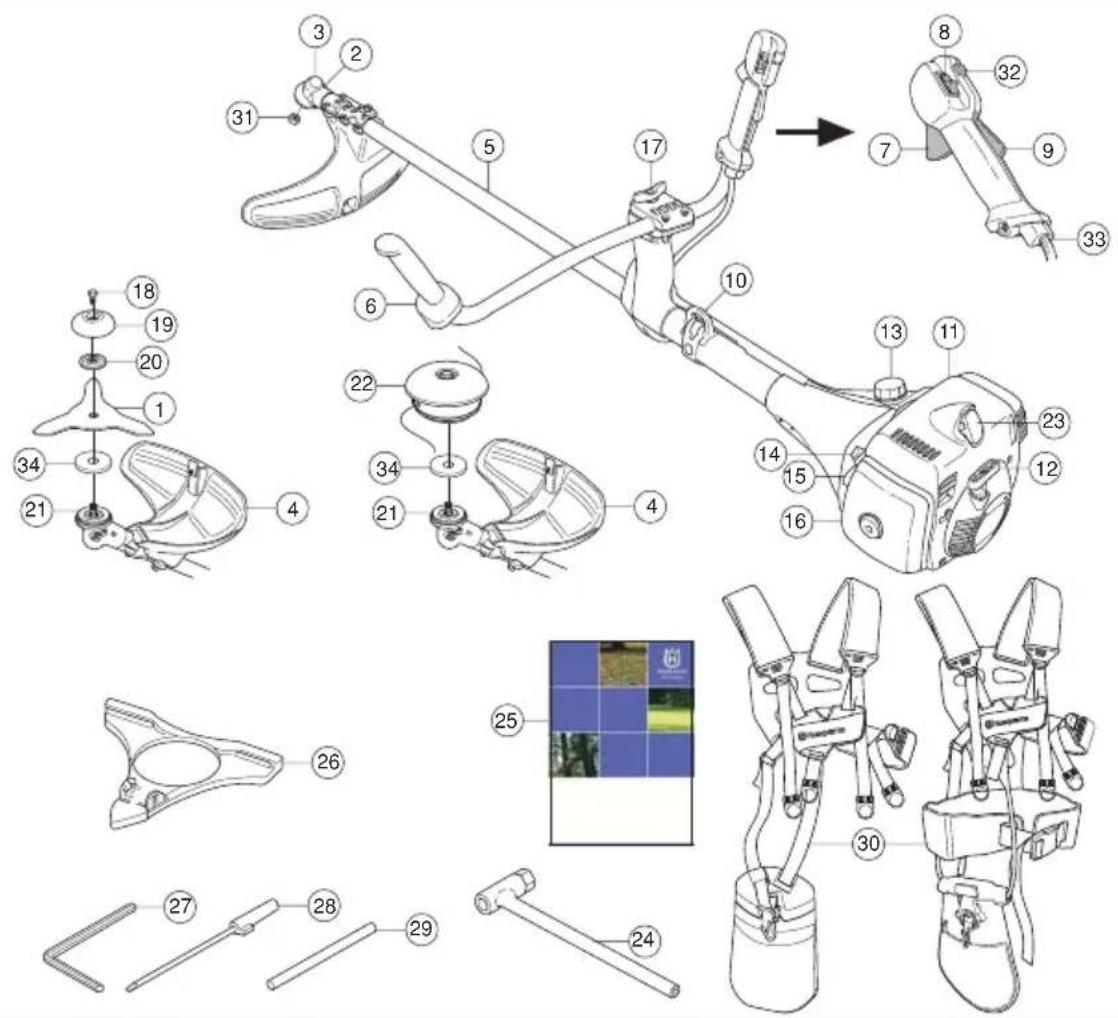

Hvad er hvad på rydningssaven? (343FR)

1 Klinge
2 Påfyldning af smøremiddel, vinkelgear
3 Vinkelgear
4 Beskyttelse til skæreudstyr
5 Styrestang
6 Styr
7 Gasregulering
8 Stopkontakt
9 Gasreguleringslås
10 Ophæng til sele
11 Cylinderdæksel
12 Starthåndtag
13 Brændstoftank
14 Choker
15 Brændstofpumpe
16 Luftfilterlås
17 Händtagsjustering
18 Tændhætte og tændrør

19 Låsemøtrik
20 Medbringer
21 Støtteflange
22 Mellemskive
23 Støttekop
24 Läseskrue
25 Trimmerhoved
26 Transportbeskyttelse
27 Unbrakonøgle
28 Karburatorskruetrækker
29 Låsepind
30 Sele
31 Klingemøtriknøgle
32 Brugsanvisning
33 Startgasknap
34 Justering af gaskabel
35 Hakkekniv (343FRM)

Vigtigt Personligt beskyttelsesudstyr

VIGTIGT!

Maskinen er kun beregnet til græstrimning, græsrydning og/eller skovrydning.

Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

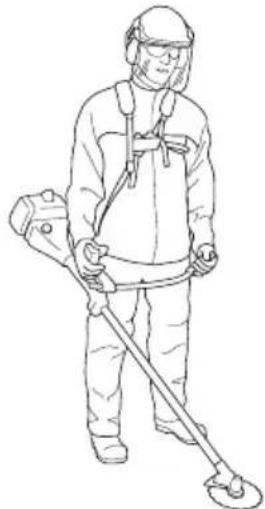

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet Personligt beskyttelsesudstyr.

Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse.

Alle afskærmninger, skærme og greb skal monteres, før du starter maskinen. Kontrollér, at tændhætten og tændkablet er intakte, så du ikke får stød.

Brugeren af maskinen skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Da flere brugere kan arbejde inden for samme arbejdsområde, skal sikkerhedsafstanden være mindst det dobbelte af længden på et træ, dog mindst 15 meter.

ADVARSEL! Maskinens tændingssystem skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke pacemakere. For at reducere risikoen for alvorlige eller endda dødbringende skader anbefaler vi, at personer med pacemakere kontakter deres læge og producenten af pacemakeren, før de tager maskinen i brug.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

VIGTIGT!

En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, när høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

HJELM

Der skal bruges hjelm, hvis de stammer, der skal ryddes, er højere end 2 meter.

H∅REVÆRN

Høreværn med tilstrækkelig dæmpning skal bruges.

∅JENVAERN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.

ST∅VLER

Anvend støvler med stålsnude og skridsikre såler

T∅J

Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene.

F∅RSTEHJÆLP

Forbindingskasse skal altid findes i nærheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

VIGTIGT!

Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Gasreguleringslås

Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i "tomgang".

Kontrollér, at gasreguleringen er låst i tomgangsstilling, när gasreguleringslåsen befinder sig i udgangsstilling.

Tryk gasreguleringsläsen ind, og kontrollér, at den vender tilbage til udgangsstillingen, när den slippes.

Kontrollér, at gasreguleringen og gasreguleringsläsen går let, og at returfjedersystemet fungerer.

Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontrollér, at skæreudstyret standser, og at det forbliver i stilstand. Hvis skæreudstyret roterer med gasreguleringen i tomgangsstilling, skal karburatorens tomgangsjustering

kontrolleres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontrollér, at motoren slukkes, när stopkontakten sættes i stopposition.

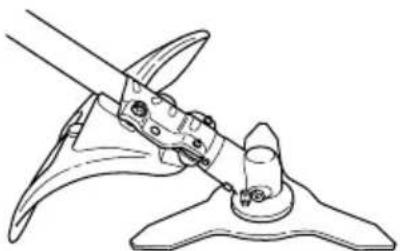

Beskyttelse til skæreudstyr

Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret.

Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

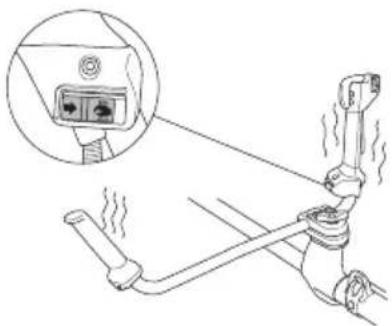

Vibrationsdæmpningssystem

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt.

Brug af forkert anbragt line eller forkert skæreudstyr øger vibrationsniveauet. Se instruktionerne i afsnittet Skæreudstyr.

Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/skæreudstyret og maskinens håndtagsenhed.

Kontrollér regelmæssigt vibrationsdæmpningselementerne for materialerevner og deformationer Kontrollér, at vibrationsdæmpningskomponenterne er intakte og fast forankrede.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

Snapudløsning

Foran er en lettilgængelig snapudløsning som sikkerhedsforanstaltning, hvis motoren bryder i brand, eller hvis der opstår en anden situation, hvor det gælder om at frigøre sig fra maskinen og selen. Se anvisningerne under overskriften Tilpasning af sele og rydningssav. Visse seler er

GENERELLE SIKKERHEDSINSTRUKTIONER

desuden forsynet med en snapudløsning ved ophængningskrogen.

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne.

I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddæmpere med et såkaldt gnistfangernet. Kontrollér, om din maskine har et sådant net.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Se instruktionerne i afsnittet Kontrol, vedligeholdelse og service af maskinens sikkerhedsudstyr.

Brug aldrig en maskine med en defekt lyddæmper.

Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen.

Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Husk, at: Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

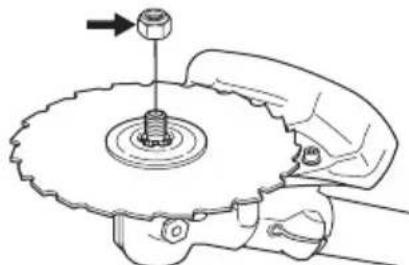

Låsemøtrik

Låsemøtrik anvendes til fastgørelse af visse typer skæreudstyr.

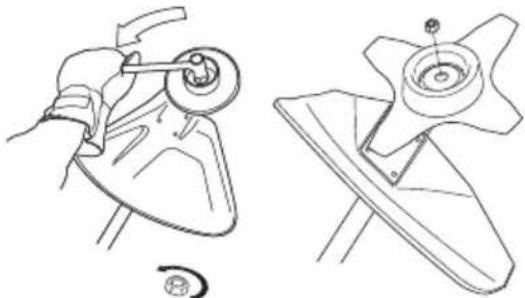

Spænd møtrikken mod skæreudstyrets rotationsretning ved montering. Løsn møtrikken i skæreudstyrets rotationsretning ved afmontering. (OBS! Møtrikken har venstregevind.) Ved løsning eller fastspænding af savklingens møtrik er der risiko for at skære sig på savklingens tænder. Sørg derfor for, at hånden er beskyttet af klingebeskyttelsen under dette arbejde. Brug altid en topnøgle med tilstrækkeligt langt skaft for at gøre dette muligt. Pilen på billedet viser, inden for

GENERELLE SIKKERHEDSINSTRUKTIONER

hvilket område topnøglen skal bruges ved henholdsvis løsning og fastspænding af møtrikken.

Låsemøtrikkens nylonås må ikke være så slidt, at den kan drejes med fingrene. Låsen skal holde mindst 1,5 Nm. Møtrikken skal udskiftes, når den har været skruet på ca. 10 gange.

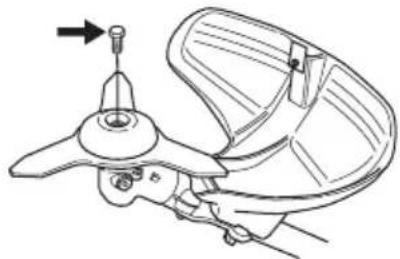

Låseskrue

Spænd låseskruen på den kuglelejrede støttekop.

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Reducerer maskinens kasttilbøjelighed.
• Bevarer en maksimal skarphed.
  • ∅ger skæreudstyrets levetid.

VIGTIGT!

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vore anbefalinger. Se også instruktionen på klingeemballagen.

Hold korrekt skrænkning! Følg vores instruktioner, og brug anbefalet ryttermål.

ADVARSEL! Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet. Kontrollér, at skæreudstyret er standset helt, og fjern kablet fra tændrøret, inden du begynder at arbejde på udstyret.

ADVARSEL! Et forkert skæreudstyr eller en forkert filet klinge øger risikoen for kast.

Skæreudstyr

Savklingen er beregnet til brug ved savning af vedfyldte træsorter.

Græsklinge og græskniv er beregnet til rydning af grovere græs.

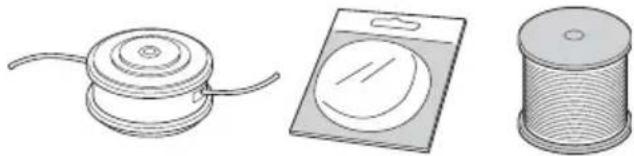

Trimmerhoved er beregnet til græstrimning.

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vores instruktioner, og brug anbefalet ryttermål. En forkert skærpet eller beskadiget klinge øger risikoen for ulykker.

Sørg for, at udlægningen på savklingen er korrekt! Følg vores instruktioner, og brug det anbefalede

udlæggerværktøj. En forkert udlagt savklinge øger risikoen for fastlåsning og kast samt skader på savklingen.

Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

Filning af græskniv og græsklinge

- Se skæreudstyrets emballage for at få oplysninger om korrekt filning. Klingen og kniven slibes med en fladfil med enkeltskær.

- Fil alle ægge lige meget for at bevare balancen.

ADVARSEL! Kassér altid en klinge, som er bøjet, skæv, sprækket, bristet eller på anden måde beskadiget. Prøv aldrig at rette en skæv klinge op med henblik på genbrug. Brug kun originalklinger af foreskreven type.

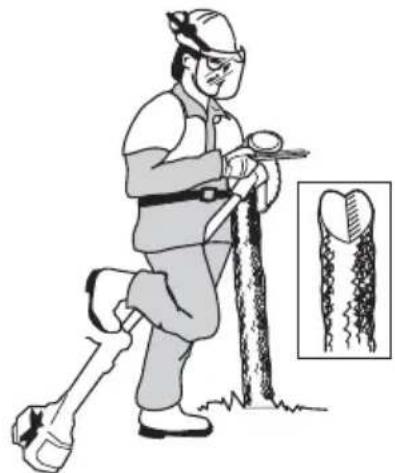

Filning af savklinge

- Se skæreudstyrets emballage for at få oplysninger om korrekt filning.

En korrekt filet klinge er en forudsætning for et effektivt arbejde og for at undgå unødvendig slitage på klinge og rydningssav.

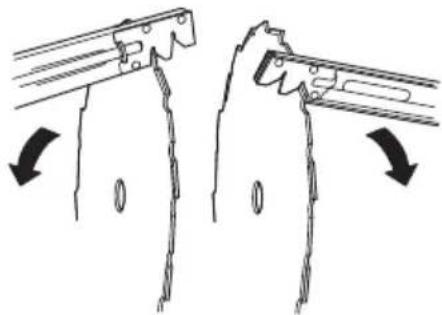

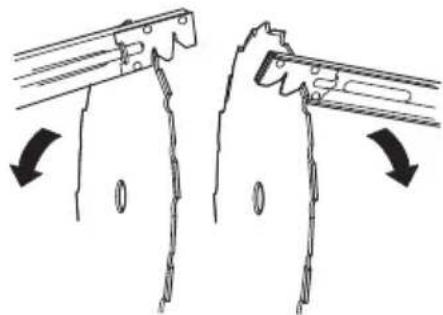

- Filningsvinkel 15°. Hver anden tand files mod højre og hver anden tand mod venstre. Hvis klingen er blevet svært stensavet, kan det i visse tilfælde være nødvendigt at justere tændernes overside med en fladfil. Dette sker i så fald inden filning med rundfilen. Filning af oversiden skal ske lige på alle tænder.

Justér skrænkningen. Den skal være 1 mm.

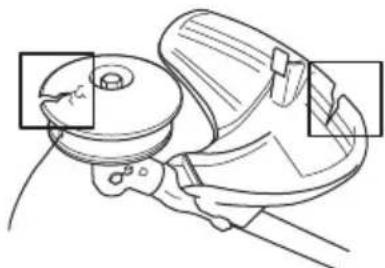

Sørg altid for, at trimmerlinen rulles hårdt og jævnt på tromlen, ellers opstår der sundhedsfarlige vibrationer i maskinen.

- Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passe til en vis motorstørrelse. Dette er specielt vigtigt, når der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skæreudstyr. Se kapitlet Tekniske data.

- Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og møde modstanden fra det græs, som klippes.

- Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen.

- Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære linen af til korrekt længde.

- For at opnå en længere levetid for linen kan den lægges i vand et par døgn. Linen bliver da mere sej og holder længere.

Montering af styr og gashåndtag

BEMÆRK! På visse modeller er gashåndtaget monteret fra fabrikken.

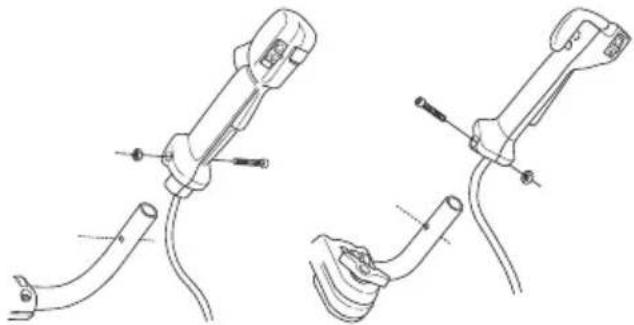

• Demontér skruen ved den bageste del af gashåndtaget.
• Sæt gashåndtaget på styrets højre del (se billedet).

• Anbring hullet til monteringsskruen ud for hullet i styret.
• Genmontér skruen i hullet ved den bageste del af håndtaget.
• Skru skruen ind gennem håndtaget og styret. Spænd til.
• Skru grebet af styrets fæste.
• Placer styret som vist på billedet. Monter monteringsdelene, og spænd grebet let til.

- Tag selen på, og hæng maskinen i ophængskrogen. Foretag nu en finjustering, så maskinen giver en behagelig arbejdsstilling, når den hænger i selen.

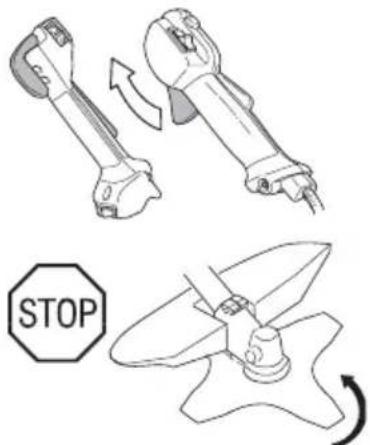

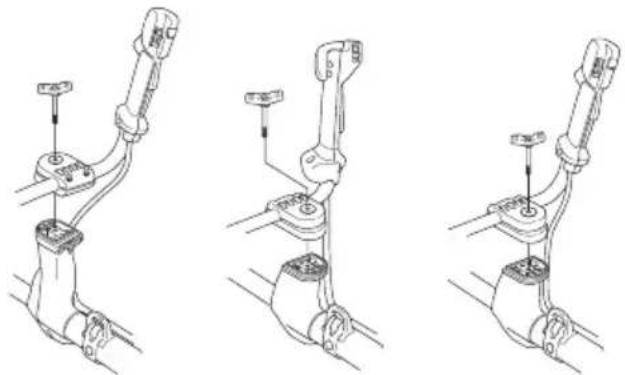

• Styret kan nemt drejes ned langs med styrestangen af hensyn til en nemmere transport og opbevaring.
• Løsn grebet. Drej styret med uret, så gashåndtaget havner mod motoren.
• Fæld derefter styret ned rundt om styrestangen. Spænd grebet.

- Monter transportbeskyttelsen på skæreudstyret.

Montering af skæreudstyr

ADVARSEL!

Ved montering af skæreudstyr er det yderst vigtigt, at medbringerens/støtteflangens styr placeres korrekt i skæreudstyrets midterste hul. Forkert monteret skæreudstyr kan medføre alvorlige og/eller livsfarlige personskader.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

VIGTIGT! Før sav- eller græsklinge må tages i brug, skal maskinen være forsynet med korrekt styr, klingebeskyttelse og sele.

Montering af klingebeskyttelse/kombibeskyttelse, græsklinge og kuglelejret støttekop

- Hægt trimmerbeskyttelsen/kombibeskyttelsen (A) på pladeholderens (M) kroge. Fold beskyttelsen omkring styrestangen og fastgør den med skruen (L) på modsatte side af styrestangen. Brug låsepinden (C). Læg låsepinden i sporet på skruehovedet, og spænd skruen fast. Se figur.

BEMÆRK! Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

• Monter medbringeren (B) på vinkelgearets udgående aksel.
• Centrer mellemskiven (P) på medbringerens klingestyr.
• Drej den udgående aksel rundt, indtil en af medbringernes huller passer sammen med et tilsvarende hul i gearhuset.
• Før läsepinden (C) ind i hullet, så akslen läses.
• Placer klingen (D) på medbringeren (B). Sørg for at klingen centreres ved at den passer ind i styringen på medbringeren.
• Monter støtteflangen (F) på den udgående aksel, så den ligger mod klingen.

- Skru støttekoppen (E) på den udgående aksels gevind (OBS! Venstregevind). Spænd med et moment på 35-50 Nm (3,5-5,0 kpm). Brug topnøglen i værktøjssættet. Bemærk, at låsepinden (C) fortfarende skal sidde i gearhuset for at kunne låse medbringeren. Hold

topnøglens skaft så tæt på klinge-/kombibeskyttelsen som muligt.

ADVARSEL! Spænd låseskruen (N) i støttekoppens midterhul. Spænd med et moment på 35-50 Nm (3,5-5,0 kpm). OBS! Venstregevind. Hvis låseskruen ikke monteres i støttekoppen, er der fare for, at støttekoppens gevind slides. Det betyder, at klingen løsnes, hvilket kan resultere i alvorlige skader eller medføre døden for brugeren eller andre.

Montering af klingebeskyttelse og savklinge

BEMÆRK! Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

343F, 345FX, 345FXT

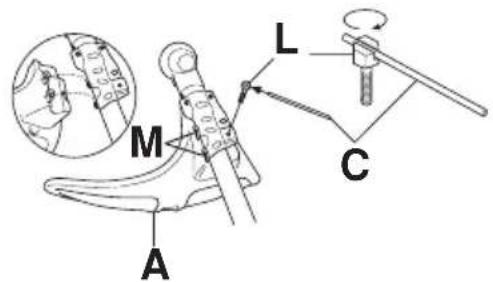

- Klingebeskyttelsen (A) monteres med 4 skruer (L) som vist på billedet.

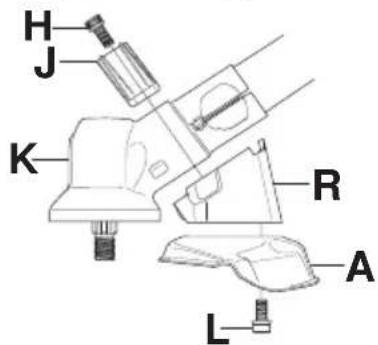

343FR, 343FRM, 343R, 345RX

• Monter holderen (R) og beslaget (J) med de to skruer (H) på gearhuset.
• Fastgør derefter klingebeskyttelsen (A) med de fire skruer (L) i holderen (N).

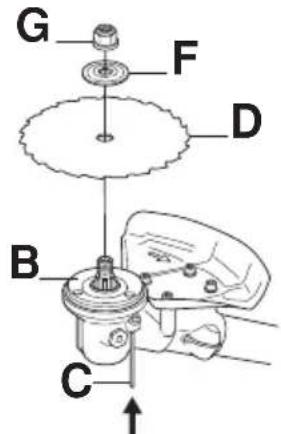

• Monter medbringer (B) på den udgående aksel.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.
• Før låsepinden (C) ind i hullet, så akslen låses.
• Anbring klingen (D) og støtteflangen (F) på udgangsakslen.

- Montér møtrikken (G). Møtrikken skal spændes med et moment på 35-50 Nm (3,5-5 kpm). Brug topnøglen fra værktøjssættet. Hold fast i nøglens skaft så nær som muligt ved klingebeskyttelsen. Møtrikken spændes, när nøglen drejes imod rotationsretningen (OBS! venstregevind).

Ved løsning eller fastspænding af savklingens møtrik er der risiko for at skære sig på savklingens tænder. Sørg derfor for, at hånden er beskyttet af klingebeskyttelsen under dette arbejde. Brug altid en topnøgle med tilstrækkeligt langt skaft for at gøre dette muligt. Pilen på billedet viser, inden for

hvilket område topnøglen skal bruges ved henholdsvis løsning og fastspænding af møtrikken.

- Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved. Hægt trimmerbeskyttelsen/kombibeskyttelsen (A) på pladeholderens (M) kroge. Fold beskyttelsen omkring styrestangen og fastgør den med skruen (L) på modsatte side af styrestangen. Brug läsepinden (C). Læg läsepinden i sporet på skruehovedet, og spænd skruen fast. Se figur.

- Monter medbringer (B) på den udgående aksel.

• Centrer mellemskiven (P) på medbringerens klingestyr.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.
• Før läsepinden (C) ind i hullet, så akslen låses.

- Skru trimmerhovedet (H) på imod rotationsretningen.

• Trimmerhovedet skal spændes med et moment på 35-50 Nm (3,5-5 kpm).
• Demontering sker i omvendt rækkefølge.

Montering af andre beskyttelser og andet skæreudstyr

- Monter trimmerbeskyttelsen/kombibeskyttelsen (A) til arbejde med trimmerhoved/plastknife. Hægt trimmerbeskyttelsen/kombibeskyttelsen (A) på pladeholderens (M) kroge. Fold beskyttelsen omkring styrestangen og fastgør den med skruen (L) på modsatte side af styrestangen. Brug låsepinden (C). Læg låsepinden i sporet på skruehovedet, og spænd skruen fast. Se figur.

- Monter medbringer (B) på den udgående aksel.

• Centrer mellemskiven (P) på medbringerens klingestyr.
• Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.
• Før läsepinden (C) ind i hullet, så akslen låses.
• Skru trimmerhovedet/plastknivene (H) på imod rotationsretningen.
• Demontering sker i omvendt rækkefølge.

Tilpasning af sele og rydningssav

ADVARSEL! Ved arbejde med rydningssav skal den altid hægte fast i selen. I modsat fald kan du ikke manøvrere rydningssaven sikkert, og dette kan forårsage skade på dig selv eller andre. Brug aldrig en sele med defekt snapudløsning.

Standardsele

Sikkerhedsudløsning

Foran er der en lettilgængelig snapudløsning. Brug den, hvis motoren bryder i brand, eller i en anden nødsituation, hvor det gælder om hurtigt at gøre sig fri af selen og maskinen.

Jævn skulderbelastning

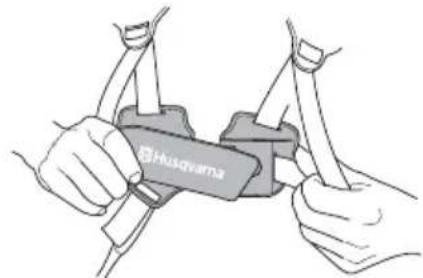

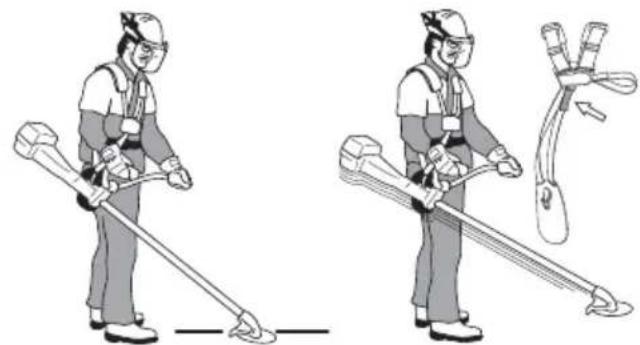

En godt tilpasset sele og maskine gør arbejdet betydeligt lettere. Justér selen for at opnå den bedste arbejdsstilling. Spænd sideremmene, så tyngden fordeles jævnt over begge skuldre.

Ved skovrydning skal maskinen bæres i selen, så skæreudstyret hælder lidt fremefter i forhold til underlaget. Juster højden med remmen til ophængningskrogen på selen.

Ved græsrydning skal maskinen bæres i selen, så skæreudstyret står parallellt med underlaget.

Vip den røde läsearm ud for at frigøre maskinen fra selen.

1 Spænd hoftebæltet, så det sidder stabilt.

2 Spænd remmen, som går rundt om brystkassen, under venstre arm, så den ligger tæt, men ikke stramt ind til kroppen.

3 Juster skulderremmen, så der opnås en jævn belastning af skuldrene. Træk nedad i ophængningskrogen for at belaste selen.

4 Juster højden af ophængningskrogen i henhold til instruktionen for standardselen. (Skovrydning)

5 Hvis man vil sænke ophængningskrogen i forbindelse med f.eks. græsrydning, flyttes ophængningskrogens rem (A) til det nederste fæste på rygpladen.

6 For at overføre mere belastning fra skulderremmen til hoftebåndet kan det elastiske bänd (B) spændes hårdere.

Korrekt balance

1 Skovrydning

Maskinen afbalanceres ved at flytte øsknen på maskinen fremad eller bagud. På visse modeller er øsknen fastgjort, men i det tilfælde har maskinen flere huller til ophængningskrogen. Maskinen har den rigtige balance, när frit hænger frit og vandret i ophængningskrogen. På den måde mindskes risikoen for at save i sten, hvis du bliver nødt til at slippe styret.

Lad klingen balancere på en passende klippehøjde, dvs. nær ved jorden.

1 Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.
3 Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.
• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.
• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.
• Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

Drivmiddel

BEMÆRK! Maskinen er udstyret med en totaktsmotor og skal altid køres på en blanding af benzin og totaktsmotorolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

Benzin

BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet eller en for fed olie/brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.
• Blandingsforhold

1:50 (2 %) med HUSQVARNA totaktsolie.

1:33 (3 %) med andre olier, der er beregnet til luftafkølede totaktsmotorer i klasserne JASO FB/ISO EGB.

Benzin, liter	Totaktsolie, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

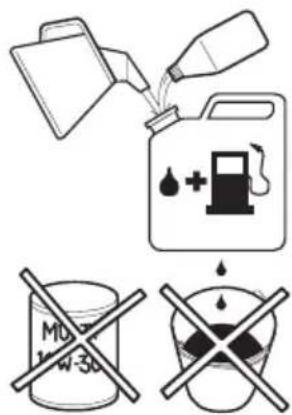

• Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.
• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

• Bland ikke brændstof til mere end maks. 1 måneds behov.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkøle nogle minutter før tankning.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

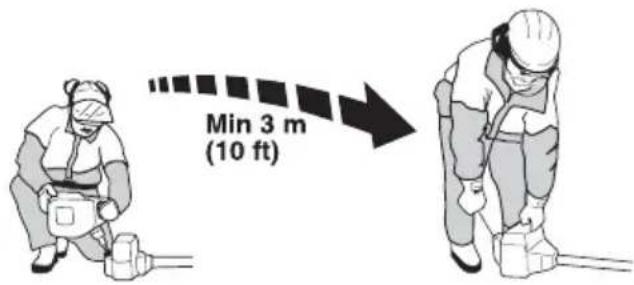

Flyt altid maskinen væk fra tankningsstedet inden start.

• Anvend en brændstofdunk med overløbssikring.
• Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.
• Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

- Kontrollér, at klingen ikke har revner i tandbunde eller i midterhullet. Den almindeligste årsag til revnedannelse er, at der er opstået skarpe hjørner i tandbundene ved filning, eller at klingen er blevet brugt med sløve tænder. Kassér klingen, hvis der konstateres revner.

- Kontrollér, at støtteflangen ikke har revner på grund af metaltræthed eller for hård tilspænding. Kassér støtteflangen, hvis der konstateres revner.

- Sørg for, at låsemøtrikken ikke mister sin låsekraft. Møtrikåsen skal have et låsemoment på 1,5 Nm. Låsemøtrikkens tilspændingsmoment skal være på 35-50 Nm.

- Kontroller, at klingebeskyttelsen er intakt og fri for revner. Udskift klingebeskyttelsen, hvis den har været udsat for slag eller er revnet.

Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller trimmerbeskyttelse, hvis de har været udsat for slag eller er revnet.

- Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.

- Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader.

Flyt altid maskinen væk fra tankningsstedet inden start. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

Kold motor

Tænding: Sæt stopkontakten i startstilling.

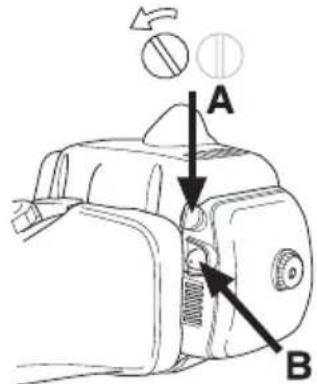

Choker: Stil chokeren (A) i chokestilling.

Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære (B), indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

Varm motor

Brug samme startfremgangsmåde som ved kold motor, men uden at stille chokeren i chokerstilling.

Startgas: (343F, 345FX, 345FXT, 343FR, 343FRM, 343R, 345RX)

Startgasstilling opnås ved at sætte chokeren i chokerstilling og derefter tilbage til udgangsstilling.

Startgas: (343FR, 343FRM, 343R, 345RX)

Startgaspositionen findes ved først at trykke gasreguleringsspærren og gasreguleringen ind og derefter at trykke på startgasknappen (A). Slip nu gasreguleringsspærren og gasreguleringen og derefter startgasknappen. Startgasfunktionen er nu aktiveret. For at

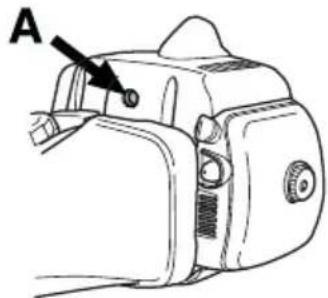

Hvis maskinen er forsynet med en dekrompressionsventil (A): Tryk ventilen ind for at mindske trykket i cylinderen, så maskinen starter lettere. Dekompressionsventilen bør altid bruges ved start. Når maskinen er startet, vender ventilen automatisk tilbage til udgangsstillingen.

Start

ADVARSEL! Når motoren startes med chokeren i choker- eller startgasstilling, begynder skæreudstyret straks at rotere.

Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starchåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

Sæt chokeren tilbage, straks når motoren tænder, og foretag nye startforsøg, indtil motoren starter. Når motoren starter, skal der gives fuld gas, hvorefter startgassen frakobles automatisk.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starchåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Motoren stoppes ved, at tændingen slås fra.

Modeller med varmeelement i håndtaget har en strømafbryder ved gashåndtaget for til- og frakobling af varmen. Varmeelementet sidder både i højre og venstre håndtag og holder automatisk en tempertur på ca. 70° når den er aktiveret.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med rydningssave og trimmere.

Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.

Grundlæggende sikkerhedsregler

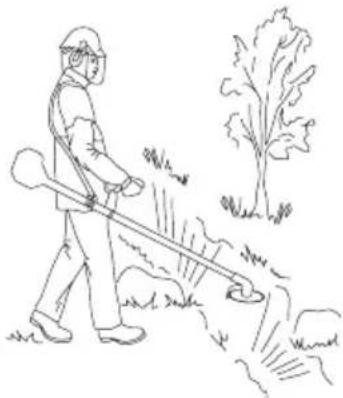

1 Hold øje med omgivelserne:
- For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.
- For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller løse genstande, som slynges væk af skæreudstyret.
- BEMÆRK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.
2 Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i skæreudstyret.
3 Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m.
4 Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

5 Vær yderst forsigtig ved savning i træer, som ligger i spænd. Et spændt træ kan efter gennemsavning svippe tilbage til sin normale stilling. Hvis du placerer dig forkert, og lægger savsnittet forkert, kan det betyde, at træet rammer dig eller maskinen, så du mister kontrollen. Begge omstændigheder kan forårsage alvorlig personskade.

6 Hold god balance og sikkert fodfæste.
7 Hold altid fast om maskinen med begge hænder. Hold maskinen på højre side af kroppen.

8 Hold skæreudstyret under taljehøjde.
9 Ved flytning skal motoren slukkes. Ved længere flytninger samt transporter skal transportbeskyttelsen benyttes.
10 Stil aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn.

Rydningens ABC

• Brug altid korrekt udstyr.
• Brug altid godt tilpasset udstyr.
  • Følg sikkerhedsforskrifterne.
• Organisér arbejdet godt.
• Kør altid med fulde omdrejninger på klingen ved kontakttidspunktet.
• Brug altid godt slebne klinger.
• Undgå stensavning.

ADVARSEL! Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader.

Stands motoren og skæreudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenværn. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uvedkommende på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

ADVARSEL! Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring.

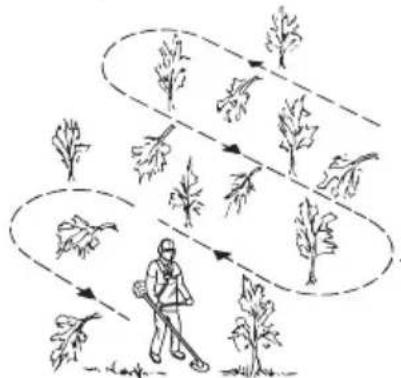

Arbejdsmetoder

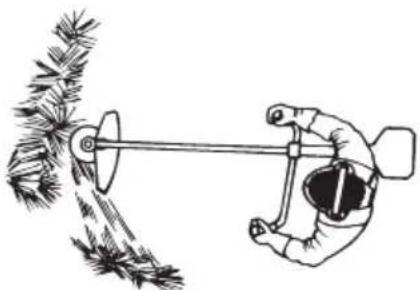

ADVARSEL! Maskiner med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Et kickback kan være så voldsomt, at maskinen og/eller operatøren bliver slynget i en bestemt retning, så vedkommende mister kontrollen over maskinen. Der kan opstå kickback, hvis maskinen sætter sig fast, standser eller binder. Risikoen for kickback er større på steder, hvor der ikke er frit udsyn til det materiale, der klippes.

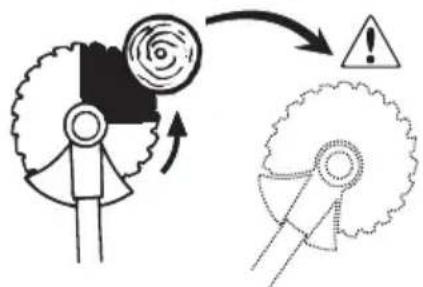

Undgå at save i skæreområdet mellem kl. 12 og 3 på klingen. På grund af klingens rotationshastighed kan kast ske netop i dette kontaktområde på klingen på kontakttidspunktet ved kraftigere stammer.

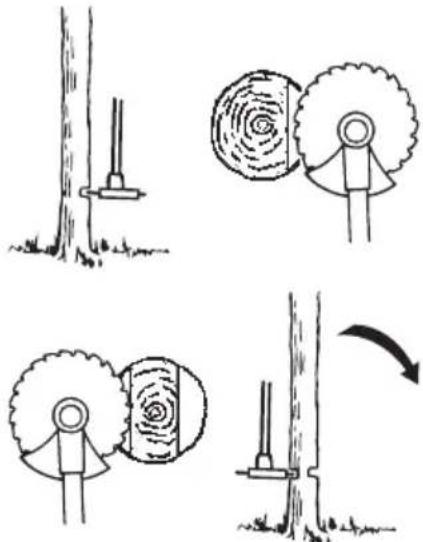

- Inden rydningen påbegyndes, kontrolleres ryddeområdet, hvordan terrænet er, om det er fuldt af sten eller huller osv.

- Begynd derefter i den letteste ende, og få en god åbning på rydningen. - Arbejd systematisk frem og tilbage, tværs over området, og tag en arbejdsbredde på ca. 4-5 m ad gangen. På den måde udnyttes maskinens fulde rækkevidde til begge sider, og brugeren får et let og varieret arbejdsområde at komme igennem.

• Gåstrækningens længde bør være ca. 75 m. Flyt brændstofdepotet, efterhånden som arbejdet skrider frem.
• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.
• Gåstrækningerne bør lægges, så man slipper for at gå over grøfter eller andre forhindringer i terrænet. Tilpas også gåstrækningerne til de aktuelle vindforhold, så de ryddede stammer falder i den ryddede del af området.

- På kontakttidspunktet ved kraftigere stammer øges risikoen for kast. Undgå derfor at save i skæreområdet mellem kl. 12 og 3 på klingen.

- For at fælde mod venstre skal træets nederste del føres mod højre. Hold klingen lidt på skrå, og før den med bestemt bevægelse skråt ned til højre. Tryk samtidigt på stammen med klingebeskyttelsen. Sæt klingen på træet i området mellem kl. 3 og 5 på klingen. Giv fuld gas, inden du sætter klingen på træet.

- For at fælde mod højre skal træets nederste del føres mod venstre. Hold klingen lidt på skrå, og før den skråt opad til højre. Sæt saven på træet i området mellem kl. 3 og 5, så klingens rotationsretning fører træets nederste del mod venstre.

- For at fælde træet fremad skal træets nederste del trækkes bagud. Træk klingen bagud med en hurtig og bestemt bevægelse.

- Kraftigere stammer, dvs. de stammer, hvor der lægges an, skal saves fra to sider. Bedøm først stammens faldretning. Sav først på faldsiden. Sav derefter stammen omkuld fra den anden side. Savetrykket tilpasses efter stammens tykkelse og træsortens hårdhed. Tyndere

stammer behøver et kraftigt savetryk, medens kraftigere stammer kræver et lettere savetryk.

• Hvis stammerne står meget tæt, tilpasses gåhastigheden derefter.
• Hvis klingen kører fast i en stamme, må maskinen aldrig rykkes løs. Ellers kan klingen, vinkelgearet, styrestangen eller styret ødelægges. Slip håndtagene, tag fat i styrestangen med begge hænder, og træk maskinen langsomt løs.

Buskrydning med savklinge

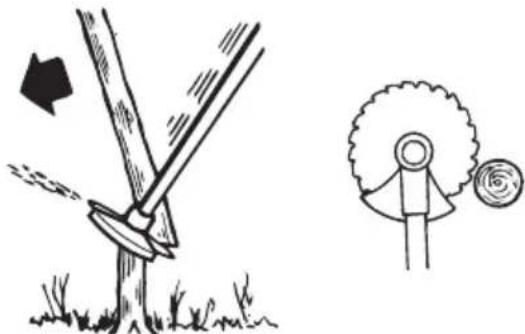

• Smalle stammer og buske mejes ned. Arbejd med svingende bevægelser fra side til side.
• Prøv at kappe flere stammer i samme savbevægelse.
• I forbindelse med rydning af stauder ryddes først omkring selve stauden. Begynd med at save høje stubbe i staudens yderdel af for at undgå, at saven sætter sig fast. Kap derefter stubbene i den ønskede højde. Prøv derefter at komme ind med savklingen og save fra midten af stauden. Hvis det alligevel skulle være svært at komme til, så kap større stubbe, og lad stammerne falde til jorden. Derved mindskes risikoen for, at saven sætter sig fast.

Græsrydning med græsklinge

• Græsklinger og græsknive må ikke anvendes til træagtige stilke.
• Til alle former for højt eller kraftigt græs anvendes en græsklinge.
• Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsmomentet, og bevægelsen fra venstre mod højre kaldes returnomentet. Lad klingen arbejde i venstre side (placeret mellem klokken 8 og 12).

• Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive.
• Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returnomentet, og stil dig igen stabilt.
• Lad støttekoppen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord.
• Nedsæt risikoen for, at materialet skal vikle sig rundt om klingen, ved at overholde følgende regler:

1Arbejd altid med fuld gas.

2Undgå det afskårne materiale ved returnomentet.

Græstrimning med trimmerhoved

Trimming

- Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens ende, som udfører arbejdet. Lad linen arbejde i sit eget tempo. Pres aldrig linen ind i det materiale, som skal fjernes.

- Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige

ømtålelig bark på træer og buske og forvolde skade på hegnspæle.

- Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet.

Renskrabning

- Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad linens ende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal føres frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.
• Ved trimning og skrabning skal du bruge mindre end fuld gas, så linen holder længere, og trimmerhovedet slides mindre.

Klipning

- Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

- Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold linen parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

- Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat.

Karburator

Dit Husqvarna-produkt er konstrueret og fremstillet i henhold til specifikationer, som reducerer de skadelige udstødningsgasser. Når motoren har brugt 8-10 tanke brændstof, er motoren indkørt. For at sikre at den fungerer bedst muligt og afgiver så få skadelige udstødningsgasser som muligt efter indkøringsperioden, skal du lade din forhandler/dit serviceværksted (som har en omdrejningstæller til rådighed) justere karburatoren.

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader.

Karburatorjustering

Karburatoren kan være konstrueret på flere måder, afhængigt af den gældende lovgivning om miljø og emissioner. Visse maskiner er udstyret med udslagsbegrænsere på karburatorens justerskruer. Disse begrænser justeringsmulighederne til maksimalt 1/2 omdrejning.

Funktion

• Via gasreguleringen styrer karburatoren motorens omdrejningstal. I karburatoren blandes luft/brændstof. Denne luft/brændstofblanding er justerbar. For at udnytte maskinens maksimale effekt, skal justeringen være korrekt.
• Justering af karburatoren indebærer, at motoren tilpasses lokale forhold f.eks. klima, højdeforhold, benzin og typen af totaktsolie.
• Karburatoren er forsynet med tre justeringsmuligheder:
  L = Lavomdrejningsmundstykke
  H = Højomdrejningsmundstykke
  T = Justerskrue til tomgang

• Med L- og H-mundstykkerne justeres den ønskede brændstofmængde til den luftstrøm, som kommer fra gasreguleringens åbning. Skrues de med uret bliver luft/brændstofblandingen mager (mindre brændstof), og skrues de mod uret bliver brændstofblandingen fed (mere brændstof). Mager blanding giver et højere omdrejningstal, og fed blanding giver et lavere omdrejningstal.
• T-skruen regulerer gasreguleringens stilling ved tomgang. Skrues T-skruen med uret fås et højere tomgangsomdrejningstal, og skrues den mod uret fås lavere tomgangsomdrejningstal.

Grundindstilling

- Ved tilkøring på fabrikken foretages en grundindstilling af karburatoren. Grundindstillingen er federe end den optimale indstilling og skal bibeholdes i de første timer, maskinen er i drift. Derefter skal karburatoren finjusteres. Finjusteringen skal udføres af en uddannet person.

BEMAERK! Hvis skæreudstyret roterer ved tomgang, skal T-skruen drejes mod uret, indtil skæreudstyret standser.

Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

Anbefalet maks. omdrejningstal: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Finjustering

Når maskinen er "kørt til" skal karburatoren finjusteres. Finjusteringen bør udføres af en fagmand. Først justeres L-mundstykket, derefter tomgangsskruen T og til sidst H-mundstykket.

Vilkår

• Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilterlåget er monteret. Hvis karburatoren justeres med et snavset luftfilter, giver det en mere mager brændstofblanding, når filtret rengøres på et senere tidspunkt. Dette kan medføre alvorlige motorfejl.
• Drej forsigtigt de to dyser L og H til midtpunktet mellem helt inde og helt ude.
• Prøv ikke at justere dyserne L og H ud over stoppunktet, da dette kan medføre skader.
• Start nu maskinen i henhold til startproceduren, og lad den køre varm i 10 minutter.

BEMÆRK! Hvis skæreudstyret roterer ved tomgang, skal T-skruen drejes mod uret, indtil skæreudstyret standser.

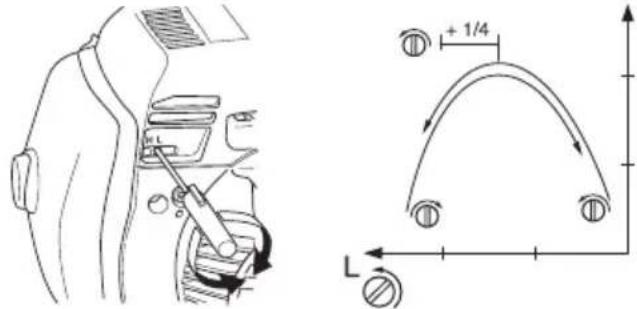

Lavomdrejningsmundstykke L

Find det højeste tomgangsomdrejningstal ved langsomt at skrue lavomdrejningstalmundstykket med eller mod uret. Når det højeste omdrejningstal er fundet, skrues L-mundstykket 1/4 omdrejning mod uret.

BEMÆRK! Hvis skæreudstyret roterer ved tomgang, skal T-skruen drejes mod uret, indtil skæreudstyret standser.

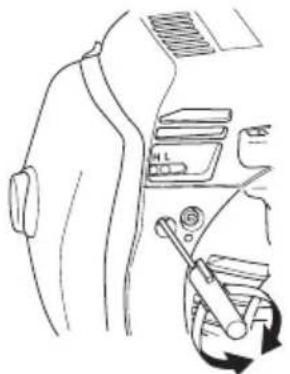

Slutindstilling af omdrejningstallet for tomgang T

Juster omdrejningstallet for tomgang med tomgangsskruen T, hvis der bliver behov for omjustering. Drej først T-skruen med uret, indtil skæreudstyret begynder at rotere. Drej derefter skruen mod uret, indtil skæreudstyret standser. Der er opnået et korrekt tomgangsomdrejningstal, när motoren kører jævnt i begge lejer. Der bør være en god marginal til det omdrejningstal, hvor skæreudstyret begynder at rotere.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

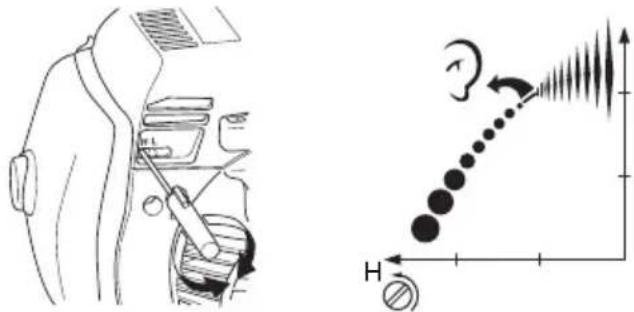

Højomdrejningsmundstykke H

Højomdrejningsdysen H påvirker motoreffekten, omdrejningstallet, temperaturen og brændstofforbruget. En alt for magert justeret højomdrejningsdyse H (skruet for langt ind) giver et for højt omdrejningstal og beskadiger motoren. Lad ikke motoren køre med fuldt omdrejningstal i mere end 10 sekunder.

Indstillingsprocedure uden belastning (klinge kan anvendes)

Maskinen er udstyret med omdrejningstalregulering i tændingssystemet. Dette er meget vigtigt at kende til, när karburatoren justeres.

343R, 345RX: Omdrejningstalregulering med: 12500 o/min.

343F, 343FR, 343FRM, 345FX, 345FXT:

Omdrejningstalregulering med: 13500 o/min.

Ved forsøg på at justere omdrejningstallet over det specificerede sker der ingen ændring af omdrejningstallet, men der sker blot det, at motoren får for lidt brændstof med stor risiko for motorhavari til følge.

Kør maskinen varm i ca. 5 min. ved at skifte mellem fuld gas og tomgang i korte intervaller. Når karburatoren skal justeres, skal du give fuld gas og dreje H-skruen mod uret, indtil motoren kører med et omdrejningstal på ca. 10.500-11.000 o/min (firetakter), eller indtil capset når sit endestop. Drej derefter H-skruen langsomt med uret, indtil motoren når det omdrejningstal, hvor omdrejningstalreguleringen træder i kraft. I visse tilfælde kan omdrejningstalreguleringen gå i funktion 200-300 omdrejninger under eller over det specificerede. Det vigtige er, at man absolut ikke drejer H-skruen længere med uret, når motoromdrejningstallet er stabiliseret. Skru i stedet H-skruen omtrent en tiendedel omgang (mod uret).

Sørg for, at trimmerlinens længde er korrekt, hvilket vil sige, at den når præcis ud til trimmerbeskyttelsens kniv. Anvend trimmerline med en diameter på 3 mm eller 3,3 mm.

Kør maskinen varm mest med fuld gas i ca. 5 min. Når karburatoren skal justeres, skal du give fuld gas og dreje H-skruen mod uret, indtil motoren firetakter, eller indtil capset når sit endestop. (Hvis motoren går jævnt, når capset når endestoppet, kræves der ikke yderligere justering!) Drej derefter H-skruen langsomt med uret, til motoren går helt

jævnt. (Firetaktningen er helt ophørt). Skru derefter Hskruen omtrent en tiendedel omgang ud (mod uret).

BEMÆRK! En optimal indstilling af karburatoren opnås ved at kontakte en kvalificeret forhandler/et kvalificeret serviceværksted, som råder over en omdrejningstæller.

Korrekt justeret karburator

En korrekt justeret karburator betyder, at maskinen accelererer uden tøven, og at maskinen firtakter lidt ved maksimalt omdrejningstal. Desuden må skæreudstyret ikke rotere ved tomgang. En for magert justeret lavomdrejningsdyse L kan medføre startvanskeligheder og dårlig acceleration. En for magert justeret højomdrejningsdyse H leverer mindre kraft = mindre kapacitet, dårlig acceleration og/eller beskadiger motoren. En for fed justering af de to dyser L og H giver accelerationsproblemer eller for lavt omdrejningstal.

Justering af startgasomdrejningstal (343FR, 343FRM, 343R, 345RX)

For at opnå det rette startgasomdrejningstal sidder der en justeringsanordning på gashändtagets bageste del ved siden af kablerne. Med denne skrue (5 mm unbrako) kan startgasomdrejningstallet øges eller sænkes.

Sådan gør du:

1 Kør maskinen i tomgang.
2 Tryk startgaslåsen ned som beskrevet under overskriften Start og stop.
3 Hvis startgasomdrejningstallet er for lavt (under 4000 o/min), skal justerskruen A skrues med uret, indtil skæreudstyret begynder at rotere. Skru derefter justerskruen A yderligere en 1/2 omgang med uret.
4 Hvis startgasomdrejningstallet er for højt, skrues justerskruen A mod uret, indtil skæreudstyret standser. Skru derefter justerskruen A en 1/2 omgang med uret.

Lyddæmper

BEMAERK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, bør nettet rengøres en gang om ugen. Dette gøres bedst med en stålbørste.

På lyddæmpere uden katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og eventuelt rengøres en gang om måneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes.

Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge.

BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

Kølesystem

For at opnå den rette driftstemperatur, er maskinen forsynet med et kølesystem.

Kølesystemet består af:

1 Luftindtag i startaggregat.
2 Ventilatorflanger på svinghjulet.
3 Køleribber på cylinderen.
4 Cylinderdæksel (leder køleluften mod cylinderen).

Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

• Karburatorforstyrrelser
- Startproblemer
• Därlig effekt
- Unødvendig slitage på motorens dele.
- Unormalt højt brændstofforbrug.

Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede.

Rengøring af luftfilter

Afmonter luftfilterdækslet, og fjern filtret. Blæs det rent med trykluft.

Bruges maskinen under meget støvede forhold, skal der anvendes et olieret skumplastfilter (findes som tilbehør). Se anvisningerne under overskriften Indsmøring af luftfilter i olie.

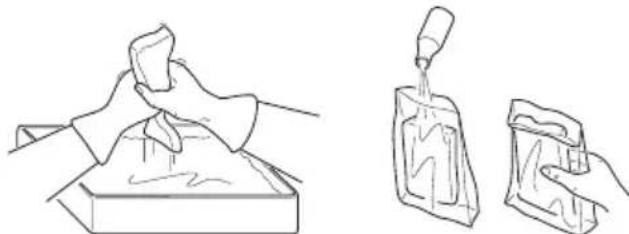

Indsmøring af luftfilter i olie

Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filtret. Undgå derfor kontakt med huden.

Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filtret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug HUSQVARNA specialfedt.

Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer.

Ved fultidsbrug skal drivakslen smøres hver tredje måned. Kontakt din forhandler, hvis du har spørgsmål.

Tændrør

Tændrørets tilstand påvirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget eller forkert olie).
• Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.

Vinterbrug

Anvendelse af maskinen i kulde og snevejr kan medføre driftsforstyrrelser af følgende årsager:

• For lav motortemperatur.
• Isdannelse på luftfilter og frysning i karburator.
  Derfor kræves ofte specielle foranstaltninger som f.eks.:
• Delvis mindskelse af startaggregatets luftindtag og dermed forhøjelse af motorens arbejdstemperatur.
• Forvarm indsugningsluften til karburatoren ved at udnytte varmen fra cylinderen.

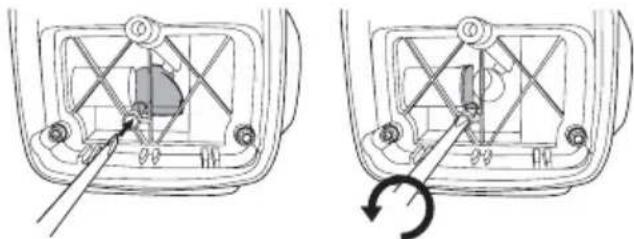

Temperatur 5°C eller koldere:

Luftfilterholderen er forberedt, så den kan ændres til brug i streng kulde. Fjern luftfilterdækslet og luftfiltret. Drej vinterdækslet mod uret med en skruetrækker, så forvarmet luft fra motoren ledes til karburatorrummet og forhindrer, at f.eks. luftfilteret iser til igen (se billedet).

Til brug ved temperaturer under 5°C og/eller i snevejr findes også:

• et specielt dæklåg til starterhuset

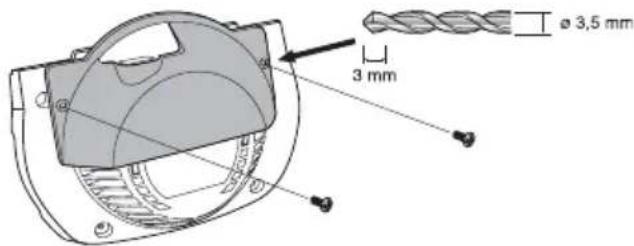

- Et dæklåg til cylinderkappens luftindsugning, der monteres som vist på billedet.

Dette reducerer køleluften og forhindrer, at større mængder sne suges ind i motoren.

VIGTIGT! Ved temperaturer over 5 °C SKAL maskinen omstilles til normal indstilling. Ellers risikerer man overopvarmning med svære motorskader til følge.

VIGTIGT! Al vedligeholdelse ud over det, som tidligere er nævnt i denne bog, skal foretages af servicepartneren (forhandleren).

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted.

Vedligeholdelse	Dagligt eftersyn	Ugentligt eftersyn	Månedligt eftersyn
Rengør maskinen udvendigt. X
Kontrollér, at selen er intakt. X
Kontrollér, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.	X
Kontrollér, at håndtaget og styret er intakte og ordentligt fastgjorte. X
Kontrollér, at stopkontakten fungerer. X
Kontrollér, at skæreudstyret ikke roterer i tomgang. X
Rens luftfilteret. Udskift om nødvendigt. X
Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.	X
Kontrollér, at klingen er centreret ordentligt, er godt skarp og ikke har revner. En ikke-centreret klinge kan forårsage vibrationer, som kan beskadige maskinen.	X
Kontrollér, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.	X
Kontrollér, at skæreudstyrets låsemøtrik er spændt korrekt. X
Kontrollér låseskruens tilspænding ved anvendelse af støttekop med kuglelejer.	X
Sørg for, at klingens transportbeskyttelse er hel, og at den kan sættes ordentlig fast.	X
Kontrollér, at skruer og møtrikker er spændte. X
Kontrollér, at hverken motor, tank eller brændstofrør lækker brændstof. X
Kontrollér startmotoren og dens startsnor. X
Kontrollér, at vibrationsisolatorerne ikke er beskadigede. X
Rengør tændrøret udvendigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,5 mm, eller udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.		X
Rengør maskinens kølesystem. X
Rengør, eller udskift lyddæmperens gnistfangernet (gælder kun lyddæmpere uden katalysator).		X
Rengør karburatoren udvendigt og rummet omkring den. X
Kontrollér, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.		X
Kontrollér, at selens sikkerhedsudløsning er uden skader og fungerer.			X
Kontrollér, at brændstofffilteret er rent, og at der ikke er sprækker eller andre defekter i brændstofslangen. Udskift den om nødvendigt.			X
Kontrollér alle kabler og tilslutninger.			X
Kontrollér kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.			X
Udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.			X
Kontrollér, og rengør eventuelt lyddæmperens gnistfangernet (gælder kun lyddæmpere med katalysator).			X
Smør drivakslen med specialfedt.	Gøres hver tredje måned.
Udskift vibrationsisolatorerne efter hver sæson, dog mindst en gang om året.

Tekniske data

	343R 345RX 343F
Motor
Cylindervolumen, cm^3	45 45 45
Cylinderdiameter, mm 42 42 42
Slaglængde, mm 32,5 32,5 32,5
Tomgangsomdrejninger, o/min. 2800 2800 2800
Anbefalet maks. rusningshastighed, o/min. 12500 12500 13500
Omdrejningstal på udgående aksel, o/min 9000 9000 10500
Maks. motoreffekt iht. ISO 8893, kW/ o/min	2,0/9000	2,0/9000	2,0/9000
Lyddæmper med katalysator	Nej	Ja	Nej
Tændingssystem
Producent/type af tændingssystem	SEM AM	SEM AM	SEM AM
Tændrør	Champion RCJ 6Y	Champion RCJ 6Y	Champion RCJ 6Y
Elektrodeafstand, mm 0,5	0,5	0,5
Brændstof-/smøresystem
Producent/type af karburator	Zama C1Q	Zama C1Q	Zama C1Q
Volumen benzintank, liter	0,9	0,9	0,9
Vægt
Vægt uden benzin, skæreudstyr og beskyttelse, kg	8,2	7,9	7,9
Støjemissioner
(se anm. 1)
Lydeffektniveau, målt dB(A)	114	114	114
Lydeffektniveau, garanteret LWA dB(A) 116	116	116
Lydniveauer
(se anm. 2)
Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN/ISO 11806 og ISO 7917, dB(A), min./ maks.:	99/104 99/104 99/104

Vibrationsniveauer

Vibrationsniveauer i håndtag målt i henhold til EN/ISO 11806 og ISO 7916, m/sek ^2
Ved tomgang, venstre/højre håndtag, min.: 3,7/4,5 2,5/2,8		3,7/4,5
Ved tomgang, venstre/højre håndtag, maks.:	4,0/4,7	3,0/3,9 4,0/4,7
Ved høje omdrejninger, venstre/højre håndtag, min.:	2,1/2,3	0,8/1,2	2,1/2,3
Ved høje omdrejninger, venstre/højre håndtag, maks.:	2,5/2,7	1,2/1,9	2,5/2,7

Anm.1: Emission af støj til omgivelserne målt som lydeffekt ( L_WA ) i henhold til Rådets direktiv 2000/14/EF.
Anm. 2: Ækvivalent lydtrykniveau beregnes som den tidsvægtede energisum for lydtrykniveauerne ved forskellige driftstilstande med følgende tidsinddeling: 1/2 tomgang og 1/2 maks. omdrejningstal.
BEMÆRK! Lydtrykket ved brugerens øre og vibrationerne i håndtaget er målt med alt det skæreudstyr, der er godkendt til maskinen. I tabellen angives den laveste og højeste værdi.

345FX 345FXT
Motor

Cylindervolumen, cm ^3

43 43

Cylinderdiameter, mm 41 41

Slaglængde, mm 32,5 32,5

Tomgangsomdrejninger, o/min. 2800 2800

Anbefalet maks. rusningshastighed, o/min. 13500 13500

Omdrejningstal på udgående aksel, o/min 10500 10500

Maks. motoreffekt iht. ISO 8893, kW/ o/min 2,1/9600 2,1/9600

Lyddæmper med katalysator Ja Ja

Tændingssystem

Producent/type af tændingssystem		SEM AM	SEM AM
Tændrør		Champion RCJ 6Y	Champion RCJ 6Y
Elektrodeafstand, mm 0,5	0,5

Brændstof-/smøresystem

Producent/type af karburator	Zama C1Q	Zama C1Q
Volumen benzintank, liter	0,9	0,9

Vægt

Vægt uden benzin, skæreudstyr og beskyttelse, kg

7,8

7,9

Støjemissioner

(se anm. 1)
Lydeffektniveau, målt dB(A)	115	115
Lydeffektniveau, garanteret L_WA dB(A) 116	116

Lydniveauer

(se anm. 2)
Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN/ISO 11806 og ISO 7917, dB(A), min./ maks.:	98/104	98/104

Vibrationsniveauer

Vibrationsniveauer i håndtag målt i henhold til EN/ISO 11806 og ISO 7916, m/sek ^2
Ved tomgang, venstre/højre håndtag, min.: 3,6/4,0	3,6/4,0
Ved tomgang, venstre/højre håndtag, maks.:	4,0/4,5	4,0/4,5
Ved høje omdrejninger, venstre/højre håndtag, min.:	1,0/1,1	1,0/1,1
Ved høje omdrejninger, venstre/højre håndtag, maks.:	1,4/1,7	1,4/1,7

Anm.1: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF.

Anm. 2: Ækvivalent lydtrykniveau beregnes som den tidsvægtede energisum for lydtrykniveauerne ved forskellige driftstilstande med følgende tidsinddeling: 1/2 tomgang og 1/2 maks. omdrejningstal.

BEMÆRK! Lydtrykket ved brugerens øre og vibrationerne i håndtaget er målt med alt det skæreudstyr, der er godkendt til maskinen. I tabellen angives den laveste og højeste værdi.

343FR, 343FRM

Motor

Cylindervolumen, cm ^3 45

Cylinderdiameter, mm 42

Slaglængde, mm 32,5

Tomgangsomdrejninger, o/min. 2800

Anbefalet maks. rusningshastighed, o/min. 12500

Lyddæmper med katalysator Nej

Tændingssystem

Producent/type af tændingssystem SEM AM

Tændrør Champion RCJ 6Y

Elektrodeafstand, mm 0,5

Brændstof-/smøresystem

Producent/type af karburator Zama C1Q

Volumen benzintank, liter 0,9

Vægt

Vægt uden benzin, skæreudstyr og beskyttelse, kg 8,2

Støjemissioner

(se anm. 1)

Lydeffektniveau, målt dB(A) 114

Lydeffektniveau, garanteret L_WA dB(A) 116

Lydniveauer

(se anm. 2)

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 22868, dB(A), min./maks.: 97/100

Vibrationsniveauer

Vibrationsniveauer i håndtag målt i henhold til EN ISO 22867, m/sek ^2

Ved tomgang, venstre/højre håndtag, min.: 2,1/2,4

Ved tomgang, venstre/højre håndtag, maks.: 3,4/4,2

Ved høje omdrejninger, venstre/højre håndtag, min.: 2,0/2,1

Ved høje omdrejninger, venstre/højre håndtag, maks.: 2,8/3,3

Anm.1: Emission af støj til omgivelserne målt som lydeffekt (L _WA ) i henhold til Rådets direktiv 2000/14/EF.

Anm. 2: Ækvivalent lydtrykniveau beregnes som den tidsvægtede energisum for lydtrykniveauerne ved forskellige driftstilstande med følgende tidsinddeling: 1/2 tomgang og 1/2 maks. omdrejningstal.

BEMÆRK! Lydtrykket ved brugerens øre og vibrationerne i håndtaget er målt med alt det skæreudstyr, der er godkendt til maskinen. I tabellen angives den laveste og højeste værdi.

343R
Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr.
Midterhul i klinger/knive ∅ 25,4 mm Gevind klingeaksel M12
Græsklinge/græskniv	Multi 255-3 (∅ 255 3 tænder) 537 28 85-01
	Multi 275-4 (∅ 275 4 tænder) 537 28 85-01
	Multi 300-3 (∅ 300 3 tænder) 537 28 85-01
Savklinge	Maxi XS 200-22 (∅ 200 22 tænder) 537	31 09-01
	Scarlet 200-22 (∅ 200 22 tænder) 537 31 09-01
Plastknive Tricut ∅ 300 mm 537 28 85-01
Trimmerhoved	Trimmy S 503 95 43-01
	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
Støttekop	Fast
	Ophængt på kugleleje
Hakkekniv -	Sæt 544 84 29-01

343FR, 343FRM
Godkendt tilbehør Type Beskyttelse til skæreudstyr, Art. nr.
Midterhul i klinger/knive ∅ 25,4 mm Gevind klingeaksel M12
Græsklinge/græskniv	Multi 255-3 (∅ 255 3 tænder) 537 28 85-01
	Multi 275-4 (∅ 275 4 tænder) 537 28 85-01
	Multi 300-3 (∅ 300 3 tænder) 537 28 85-01
Savklinge	Maxi XS 200-22 (∅ 200 22 tænder) 537 31 09-01
	Scarlet 200-22 (∅ 200 22 tænder) 537 31 09-01
Plastknive Tricut ∅ 300 mm 537 28 85-01
Trimmerhoved	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
Støttekop	Fast
	Ophængt på kugleleje
Hakkekniv -	Sæt 544 84 29-01

TEKNISKE DATA

345RX
Godkendt tilbehør Type Beskyttelse	til skæreudstyr, Art. nr.
Midterhul i klinger/knive ∅ 25,4 mm Gev	ind klingeaksel M12
Græsklinge/græskniv	Multi 255-3 (∅ 255 3 tænder) 537 28 85	-01
	Multi 275-4 (∅ 275 4 tænder) 537 28 85	-01
	Multi 300-3 (∅ 300 3 tænder) 537 28 85	-01
Savklinge	Maxi XS 200-22 (∅ 200 22 tænder) 537	31 09-01
	Scarlet 200-22 (∅ 200 22 tænder) 537 3	1 09-01
Plastknive Tricut ∅ 300 mm 537 28 85-01
Trimmerhoved	Trimmy S 503 95 43-01
	Trimmy S II 503 95 43-01
	Auto 55 503 95 43-01
	T45x 503 95 43-01
Støttekop	Fast
	Ophængt på kugleleje

343F, 345FX, 345FXT
Godkendt tilbehør Type Beskyttelse	til skæreudstyr, Art. nr.
Midterhul i klinger/knive ∅ 20 mm Gevin	d klingeaksel M12
Græsklinge/græskniv	Multi 255-3 (∅ 255 3 tænder) 537 29 74-01
	Multi 275-4 (∅ 275 4 tænder) 537 29 74-01
	Multi 300-3 (∅ 300 3 tænder) 537 29 74-01
Savklinge	Maxi XS 200-22 (∅ 200 22 tænder) 537	21 71-01
	Scarlet 200-22 (∅ 200 22 tænder) 537 2	1 71-01
	Scarlet 225-24 (∅ 225 24 tænder) 502 0	3 94-06
Plastknive Tricut ∅ 300 mm 537 29 74-01
Trimmerhoved	Trimmy S 537 29 73-01
	Trimmy S II 537 29 73-01
	Auto 55 537 29 73-01
	T45x 537 29 73-01
Støttekop	Fast
	Ophængt på kugleleje

EF-overensstemmelseserklæring (Gælder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], erklærer hermed, at rydningssavene Husqvarna 343F, 345FX/FXT, 343R, 343FR, 343FRM og 345RXfra 2002 årgangsserienummer og fremad (året angives i klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 22. juni 1998 "angående maskiner" 98/37/EF, bilag IIA.
• af den 3. maj 1989 "angående elektromagnetisk kompatibilitet" 89/336/E∅F samt gældende tillæg.
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF. Overensstemmelsesvurdering udført i henhold til Bilag V. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

Følgende standarder er opfyldt:

EN292-2, CISPR 12:2001, EN ISO 11806. (343F, 345FX, 345FXT, 343R, 345RX)

EN ISO 12100-2, CISPR 12:2005, EN ISO 11806 (343FR, 343FRM)

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har foretaget frivillig typegodkendelse for Husqvarna AB. Certifikaterne har nummer: SEC/02/919, 01/164/033, 01/164/034 - 343R, 343FR, 343FRMSEC/02/921, 01/164/033, 01/164/034 - 343RX, SEC/02/918, 01/164/032 - 343F, SEC/02/920, 01/164/031 - 345FX, 345FXT.

Huskvarna 3. oktober 2006

Kun beregnet på ikke metallisk fleksibelt skjæreutstyr, dvs. trimmerhode med trimmertråd.

Regelmessig renhold er nødvendig.

Visuell kontroll.

Hva er hva på ryddesagen? 83

Hva er hva på ryddesagen? 84

Hva er hva på ryddesagen? 85

GENERELLE SIKKERHETSINSTRUKSJONER

Viktig 86

Kontroll før start 100

Start og stopp 100

ARBEIDSTEKNIKK

EF-erklæring om samsvar 117

følgende:

Hva er hva på ryddesagen? (343R, 345RX)

1 Gressklinge
2 Påfylling av smøremiddel, vinkelgir
3 Vinkelgir
4 Vern for skjæreutstyr
5 Riggrør
6 Styre
7 Gassregulator
8 Stoppbryter
9 Gassregulatorsperre
10 Feste for sele
11 Sylinderdeksel
12 Starthåndtak
13 Brennstofftank
14 Chokeregulator
15 Brennstoffpumpe
16 Luftfilterlokk
17 Händtaksjustering
18 Låseskrue
19 Støttekopp
20 Støtteflens
21 Medbringer
22 Trimmerhode
23 Tennplugghette og tennplugg
24 Nøkkel for klingemutter
25 Bruksanvisning
26 Transportbeskyttelse
27 Unbrakonøkkel
28 Forgassermeisel
29 Låsepinne
30 Sele
31 Låsemutter
32 Startgassknapp
33 Justering av gassvaier
34 Metallkopp

Hva er hva på ryddesagen? (343F, 345FX, 345FXT)

1 Sagblad
2 Påfylling av smøremiddel, vinkelgir
3 Vinkelgir
4 Vern for skjæreutstyr
5 Riggrør
6 Styre
7 Gassregulator
8 Stoppbryter
9 Gassregulatorsperre
10 Feste for sele
11 Sylinderdeksel
12 Starthåndtak
13 Brennstofftank
14 Chokeregulator
15 Brennstoffpumpe

16 Luftfilterlokk
17 Håndtaksjustering
18 Låsemutter
19 Støtteflens
20 Medbringer
21 Tennplugg
22 Nøkkel for klingemutter
23 Bruksanvisning
24 Transportbeskyttelse
25 Unbrakonøkkel
26 Forgassermeisel
27 Låsepinne
28 Sele
29 Strømbryter for elektrisk oppvarmet håndtak (345FXT)

Låsemutterens nylonlåsing må ikke være så slitt at den kan skrus med fingrene. Låsingen må holde minst 1,5 Nm. Mutteren må skiftes etter at den har vært skrudd på ca. 10 ganger.

Låseskrue

Juster vikkingen. Den skal være 1 mm.

OBS! Enkelte modeller har fabrikkmontert gasshåndtak.

ADVARSEL! Ved arbeid med ryddesag må den alltid hektes fast i selen. Ellers kan du ikke manøvrere ryddesagen sikkert, og dette kan føre til skader på deg selv eller andre. Bruk aldri en sele med feil på hurtigutløseren.

Standardsele

Sikkerhetsutløsning

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

- Se etter at läsemutteren ikke mister sin läsekraft. Mutterlåsingen skal ha et läsemoment på minst 1,5 Nm. Mutterens tiltrekningsmoment skal være 35-50 Nm.

ADVARSEL! Start aldri maskinen hvis ikke komplett koplingsdeksel med riggrør er montert, ellers kan koplingen løsne og forårsake personskader.

Skogsrydding med sagblad

Buskrydding med sagblad

Gressrydding med gressklinge

ADVARSEL! Start aldri maskinen hvis ikke komplett koplingsdeksel med riggrør er montert, ellers kan koplingen løsne og forårsake personskader.

Forgasserjustering

Forgasseren kan være konstruert på ulike måter, avhengig av gjeldende miljø- og utslippslovgivning. Visse maskiner er utstyrt med utslagsbegrenser på forgasserens stilleskruer. Disse begrenser justeringsmulighetene til maksimalt 1/2 omdreining.

Funksjon

Michael Kullberg, Bedriftsleder

Tunnukset
