BRUGSANVISNING F14U2V9KG LG

MF68560229

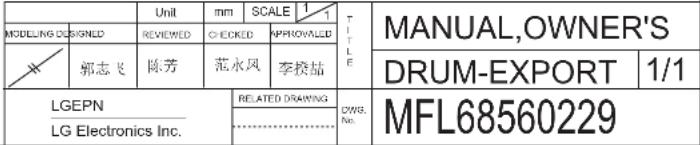

RELEASING THIS DRAWING WITHOUT PERMISSION Electronics SHOULD BEACCUSED ACCORDING TO THE LAWS ADN COMPANY RULES.

同比为107%修正,非法流通时,根据相关法律许可有关规定变更法律责任

WORK\SEC.	甲	乙丙		PRINTING DEGREE		MATERIAL AND PRINTING DESCRIPTION	LG MODEL NAME	SUFFIX	LANGUAGE	PAGE	REMARK
	BRAND	MODEL	PINO.	EXTERIER	INTERIER
29	LG LIME GEAR	F12U2V9KG F14U2V9KG	MFL68560229 ver.071316.00	1	1	材质: 70g 双层纸	FH4U2VFNPI.AGWOEDG	ABWOEDG	German English	92	TITAN 2.0 CLASSIC washer+none steam

<<备注 >>

1. 材质，印刷，尺寸参照作业表.
2. 印刷，文字大小和线条以LG设计基准.
3. 数字大小依据一般规格.
4. 批量生产前取的设计限度.
5. 本部品不应含有禁止物质(Pb, Cd, Hg, Cr+6, PBB, PBDE)，详细内容满足LGFN-Z-1023.

<< NOTES >>

1. Material, printing and exterior size are refer to work tables.
2. Printing, tsxt size and line are based on LG desing film.
3. Exterier size on the drawing is cutting line.
4. Before product controlled by criteria sample.
5. The part should not contain prohibited substances(Pb,Cd,Hg,Cr+6,PBB,PBDE) and detailsShould comply with LGEPN-Z-1023.

BEDIENUNGSANLEITUNG

WASCH- MASCHINE

Bitte lesen Sie diese Anleitung vor der Montage aufmerksam durch.

Auf diese Weise wird die Montage erleichtert und der korrekte und sichere Anschluss der Waschmaschine wird gewährleistet.

Bewahren Sie diese Anleitung zum schnellen Nachschlagen in der Nähe der Waschmaschine auf.

F12U2V9KG

F14U2V9KG

MFL68560229

ver.071316.00

INHALT

Diese Bedienungsanleitung wurde für eine Produktgruppe erstellt. Sie kann daher Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden.

Diese Bedienungsanleitung wird vom Hersteller überarbeitet.

SICHERHEITSANWEISUNGEN....03

Wichtige Sicherheitsanweisungen....05

AUFSTELLEN....08

Spezifikationen 08

Zubehör 08

Voraussetzungen für den Aufstellort....09

Auspacken und Entnehmen der Transportschrauben 10

Verwendung von Gleitschutzplatten (optional) 11

Holzböden (Laminatböden) 11

Ausrichten der Waschmaschine 12

Anschluss des Wasserzulaufschlauchs....12

Installation des Ablaufschlauchs....15

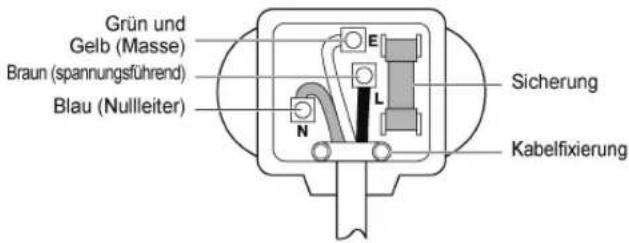

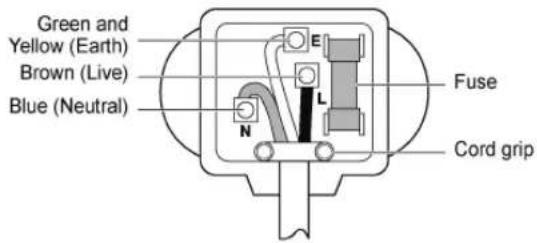

Elektrische Anschlüsse (nur in GB) 15

BETRIEB....16

Verwendung der Waschmaschine 16

Sortieren der Wäsche....17

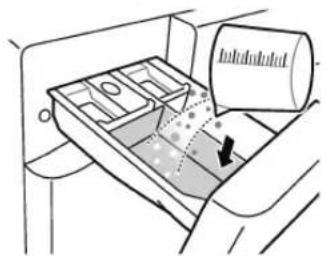

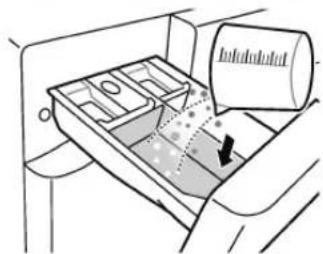

Zugabe von Reinigungsmitteln....18

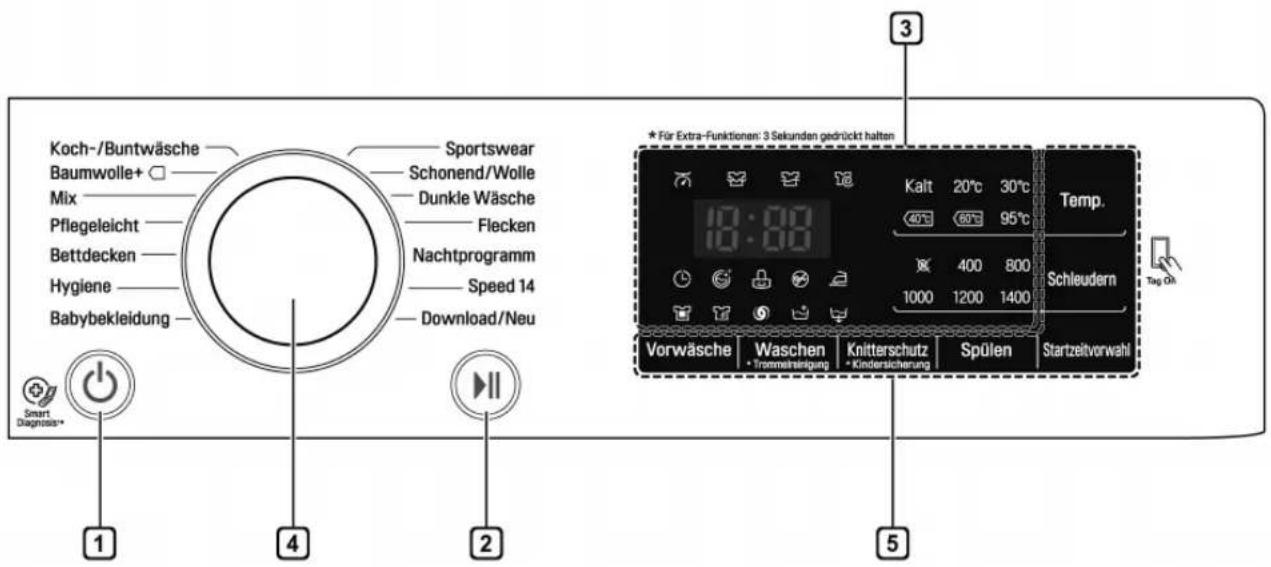

Bedienfeld....20

Programmtabelle 21

Optionales Programm....25

Verwendung smarter Funktionen (optional)....28

WARTUNG 30

Reinigung Ihrer Waschmaschine....30

Reinigung des Filters am Wasserzulauf 30

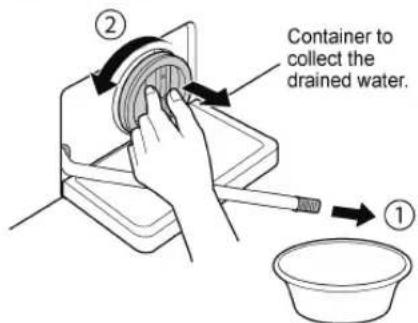

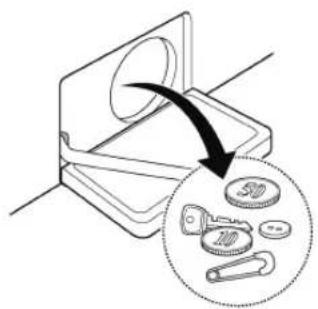

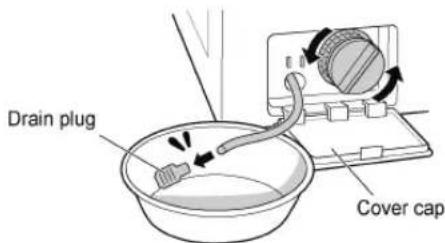

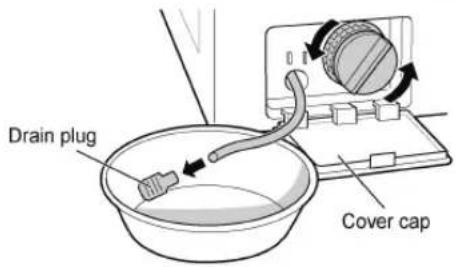

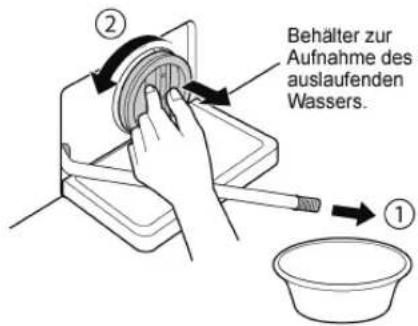

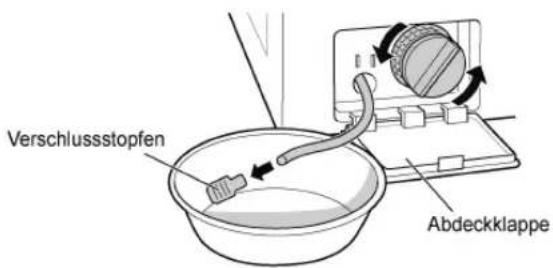

Reinigung des Filters der Ablaufpumpe....31

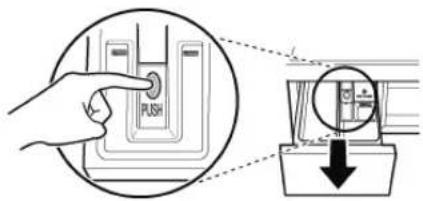

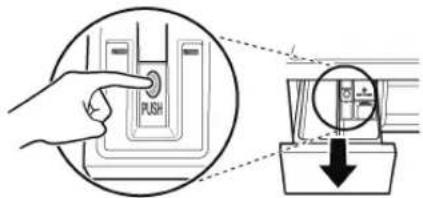

Reinigung der Waschmittelschublade 32

Trommelreinigung (optional)....32

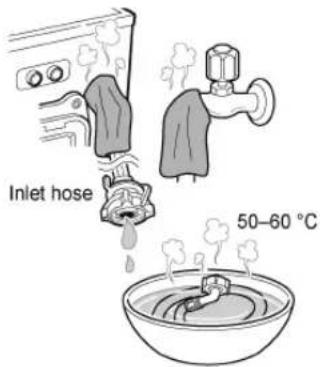

Achten Sie auf das Einfrieren im Winter....33

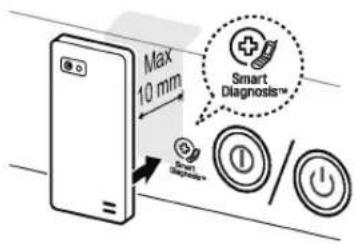

Verwendung der Funktion Smart Diagnosis™ 35

FEHLERBEHEBUNG....36

Diagnoseprobleme 36

Fehlermeldungen....38

GARANTIE....40

BETRIEBSDATEN 43

SICHERHEITSANWEISUNGEN

Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch einen unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu vermeiden.

Die Richtlinien sind unterteilt in die Hinweise, WARNUNG und, ACHTUNG, wie nachfolgend beschrieben.

Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen können. Lesen Sie den mit diesem Symbol gekennzeichneten Teil sorgfältig durch und befolgen Sie die Anweisungen, um Risiken zu vermeiden.
⚠️ WARNING - Bei Missachtung der Hinweise besteht Lebensgefahr oder die Gefahr schwerer Verletzungen.
⚠️ ACHTUNG - Bei Missachtung der Hinweise besteht die Gefahr von Verletzungen oder Schäden am Gerät.

⚠️ WARNING

Zur Vermeidung von Brandgefahr, Stromschlag oder Personenschäden bei der Nutzung Ihres Geräts müssen grundlegende Vorsichtsmaßnahmen eingehalten werden. Dazu gehört Folgendes:

KINDER IM HAUSHALT

Dieses Haushaltsgerät ist nicht für die Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnis geeignet, es sei denn, Sie werden bei der Nutzung des Geräts beaufsichtigt oder haben dafür eine Einweisung von jemandem erhalten, der für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie mit dem Haushaltsgerät nicht spielen.

Für die Verwendung in Europa:

Dieses Haushaltsgerät kann von Kindern ab 8 Jahren genutzt werden sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder denen mit mangelnder Erfahrung und Kenntnis, wenn sie bei der Nutzung des Geräts beaufsichtigt werden oder eine Einweisung zur sicheren Nutzung des Geräts und den damit verbundenen Gefahren erhalten haben. Kinder dürfen mit dem Haushaltsgerät nicht spielen. Die Reinigung und Wartung seitens des Benutzers darf von Kindern nicht ohne Beaufsichtigung vorgenommen werden.

Kinder unter 3 Jahren sollten von dem Gerät fern gehalten werden, es sei denn, sie werden kontinuierlich beaufsichtigt.

ANFORDERUNGEN AN DIE ERDUNG

WARNUNG

Zu Ihrer Sicherheit müssen die Informationen in dieser Anleitung befolgt werden, um Brandgefahren, Explosionen oder Stromschläge zu minimieren oder Sachschäden, Personenschäden oder Todesfälle zu vermeiden.

• Dieses Haushaltsgerät muss geerdet werden. Bei einer Störung oder einem Ausfall wird durch die Erdung das Risiko eines Stromschlags gesenkt, da dem elektrischen Strom der Weg des geringsten Widerstands ermöglicht wird.
• Dieses Haushaltsgerät ist mit einem Kabel ausgestattet, das eine Geräte-Erdungsleitung und einen geerdeten Stecker enthält. Der Stecker muss in eine Steckdose eingesteckt werden, welche korrekt montiert und geerdet ist (in Übereinstimmung mit allen lokalen Normen und Verordnungen).
• Ein falscher Anschluss der Geräte-Erdungsleitung kann zu einem Stromschlag führen. Falls Sie Zweifel haben, ob das Haushaltsgerät ordnungsgemäß geerdet ist, lassen Sie es von einem qualifizierten Elektriker oder Servicetechniker überprüfen.
• Verändern Sie den Stecker der mit dem Haushaltsgerät ausgeliefert wird nicht. Falls er nicht in die Steckdose passt, lassen Sie den Stecker von einem qualifizierten Elektriker eine ordnungsgemäße Steckdose installieren.

ENTSORGUNG IHRER ALTGERÄTE

1. Das durchgestrichene Symbol eines fahrbaren Abfallbehälters weist darauf hin, dass Elektro- und Elektronik-Produkte (WEEE) getrennt vom Hausmüll entsorgt werden müssen.
2. Alte elektrische Produkte können gefährliche Substanzen enthalten, die eine korrekte Entsorgung dieser Altgeräte erforderlich machen, um schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden. Ihre ausgedienten Geräte können wiederverwendbare Teile enthalten, mit denen möglicherweise andere Produkte repariert werden können, aber auch sonstige wertvolle Materialien enthalten, die zur Schonung knapper Ressourcen recycelt werden können.
3. Sie können Ihr Gerät entweder in den Laden zurückbringen, in dem Sie das Produkt ursprünglich erworben haben oder Sie kontaktieren Ihre Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte WEEE Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter www.lg.com/global/recycling

WARNUNG

Zur Vermeidung von Brandgefahr, Stromschlag oder Personenschäden bei der Nutzung Ihres Geräts müssen grundlegende Vorsichtsmaßnahmen eingehalten werden. Dazu gehört Folgendes:

Aufstellen

• Versuchen Sie niemals, das Gerät einzuschalten, wenn es beschädigt ist, eine Störung hat, es teilweise zerlegt ist oder fehlende oder kaputte Teile aufweist, einschließlich einem beschädigten Netzkabel oder Stecker. Dies kann zu einem Stromschlag oder einer Verletzung führen.
• Das Haushaltsgerät ist schwer. Für die Installation oder den Transport werden möglicherweise zwei oder mehr Personen benötigt. Eine Nichtbeachtung kann zu Verletzungen führen.
• Dieses Haushaltsgerät dort lagern und installieren, wo es keine Temperaturen unter dem Gefrierpunkt gibt oder das Gerät den Wetterbedingungen im Freien ausgesetzt ist. Eine Nichtbeachtung kann zu Undichtigkeiten führen.
• Ziehen Sie den Ablaufschlauch fest an, damit sich dieser nicht lösen kann. Spritzwasser kann zu einem Stromschlag führen.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder einem Servicemitarbeiter oder einer entsprechend qualifizierten Person ersetzt werden, damit keine Gefahr besteht.
• Das Haushaltsgerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich auf die entgegengesetzten Seite des Gerätes befindet, aufgestellt werden, wenn dadurch die Tür des Gerätes nicht vollständig geöffnet werden kann.

Betrieb

• Zum Drücken oder Trennen eines Betriebsschalters keine scharfen Gegenstände, wie etwa Bohrer oder Metallstifte, verwenden. Dies kann zu einem Stromschlag oder zu Verletzungen führen.
• Nur ein autorisierter Servicetechniker des Servicecenters von LG Electronics darf das Gerät demontieren, reparieren oder verändern. Falscher Service kann Verletzungen, einen Stromschlag oder Brand verursachen.
• Zur Reinigung kein Wasser in oder auf das Gerät sprühen. Wasser kann zu einer Beschädigung der Isolierung führen und einen Stromschlag oder Brand verursachen.
• Halten Sie den Bereich unter und neben Ihrem Haushaltsgerät frei von brennbaren Materialien, wie etwa Müll, Papier, Lappen, Chemikalien usw. Eine falsche Verwendung kann einen Brand oder eine Explosion verursachen.
• Keine lebenden Tiere, wie etwa Haustiere, in das Gerät legen. Das kann zu Verletzungen führen.

• Die Tür dieses Haushaltsgeräts nicht offen lassen. Kinder könnten sich an die Tür hängen oder in das Haushaltsgerät klettern, was zu Beschädigungen oder Verletzungen führen kann.

• Niemals in das Haushaltsgerät greifen während es in Betrieb ist. Warten Sie, bis die Trommel vollständig zum Stillstand gekommen ist. Eine Nichtbeachtung kann zu Verletzungen führen.

• Keine Gegenstände beladen, waschen oder trocknen, die mit brennbaren oder explosiven Stoffen gereinigt, gewaschen, eingeweicht oder befleckt wurden (wie etwa Wachs, Öl, Farbe, Benzin, Ölentferner, Lösungsmittel für die chemische Reinigung, Kerosin, Pflanzenöl, Speiseöl usw.). Eine falsche Verwendung kann einen Brand oder eine Explosion verursachen.
• Nach Überschwemmungen das Gerät nicht mehr verwenden. Setzen Sie sich in einem solchen Fall mit dem Servicecenter von LG Electronics in Verbindung. Kontakt mit Wasser kann einen Stromschlag verursachen.
  • Die Tür des Geräts nicht zu sehr nach unten drücken, wenn diese geöffnet ist. Dadurch kann das Haushaltsgerät kippen und Verletzungen verursachen.
• Verwenden Sie nur die neuen Schläuche, die zusammen mit dem Haushaltsgerät geliefert werden. Alte Schläuche sollten nicht wiederverwendet werden. Undichtigkeiten können Sachschäden verursachen.

• Berühren Sie die Tür während der Dampfzyklen, des Trocknungs- oder Waschvorgangs mit hohen Temperaturen nicht. Die Oberfläche der Tür kann sehr heiß werden. Warten Sie bis das Türschloss entriegelt ist, bevor Sie die Tür öffnen. Eine Nichtbeachtung kann zu Verletzungen führen.

• In der Nähe des Geräts keine entzündlichen Gase oder brennbaren Stoffe verwenden (Benzol, Benzin, Verdünnung, Rohbenzin, Alkohol usw.). Dies kann eine Explosion oder einen Brand verursachen.

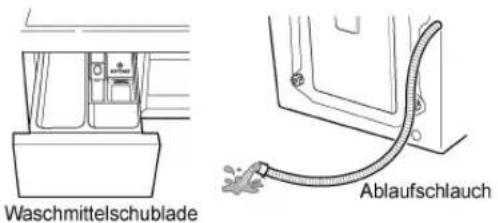

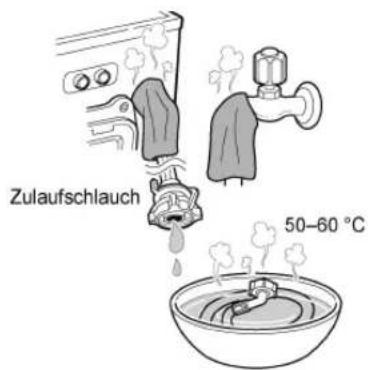

• Falls der Ablaufschlauch oder der Zulaufschlauch im Winter eingefroren sein sollte, das Gerät erst verwenden, wenn dieser wieder aufgetaut ist. Ein Einfrieren kann einen Brand oder Stromschlag verursachen und gefrorene Bauteile können zu einer Störung des Geräts oder einer Verkürzung der Lebensdauer führen.
• Sämtliche Waschmittel, Weichspüler und Bleichmittel außerhalb der Reichweite von Kindern aufbewahren. Diese Produkte enthalten giftige Stoffe.
• Nicht mehrere Geräte in Mehrfachsteckdosen oder Verlängerungskabel einstecken. Dies kann einen Brand verursachen.
• Ziehen Sie die Netzstecker aus der Steckdose, wenn Sie das Gerät reinigen. Wenn Sie den Netzstecker nicht aus der Steckdose ziehen, kann dies zu einem Stromschlag oder zu Verletzungen führen.
• Den Netzstecker nicht mit nassen Händen berühren. Dies kann zu einem Stromschlag oder zu Verletzungen führen.
• Wenn Sie den Netzstecker aus der Steckdose ziehen möchten, ziehen Sie am Stecker und nicht am Kabel. Eine Beschädigung des Kabels kann einen Stromschlag oder eine Verletzung verursachen.
• Das Netzkabel nicht zu stark biegen oder schwere Gegenstände darauf stellen. Eine Beschädigung des Netzkabels kann einen Stromschlag oder Brand verursachen.

Entsorgung

• Vor der Entsorgung eines alten Geräts, den Netzstecker aus der Steckdose ziehen. Machen Sie den Stecker unbrauchbar. Schneiden Sie das Kabel unmittelbar am Austritt aus dem Haushaltsgerät ab, um einen Missbrauch zu verhindern.
• Entsorgen Sie Verpackungsmaterialien (wie etwa Vinyl und Styropor), so dass sie für Kinder nicht zugänglich sind. Durch das Verpackungsmaterial kann ein Kind ersticken.
• Entfernen Sie die Tür der Waschtrommel, wenn das Gerät außer Betrieb genommen oder entsorgt wird, um zu vermeiden, dass Kinder oder Kleintiere darin eingeschlossen werden. Eine Nichtbeachtung kann zu ernsthaften Verletzungen oder zum Tod von Personen führen.

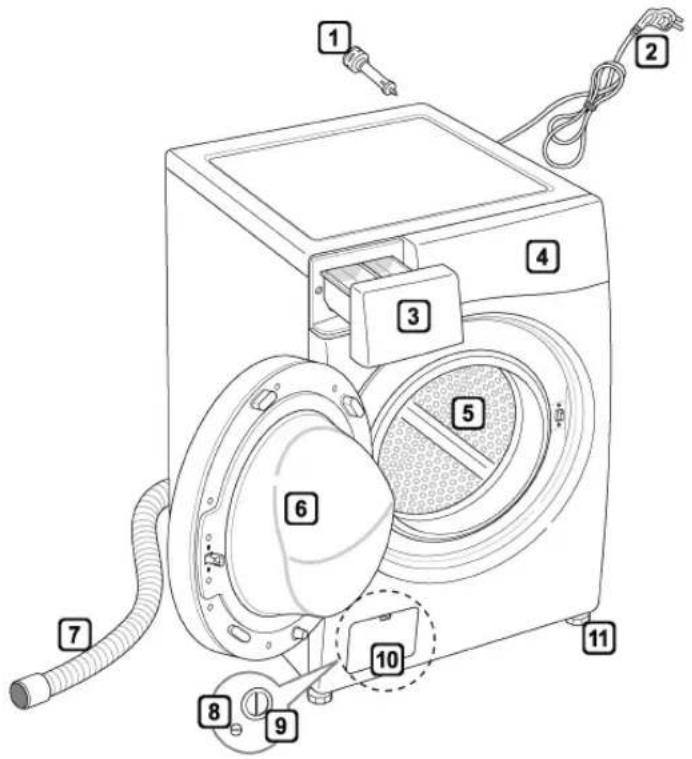

Spezifikationen

1 Transportschrauben
2 Netzstecker
3 Waschmittelschublade
4 Bedienfeld
5 Trommel
6 Tür
7 Ablaufschlauch
8 Verschlussstopfen
9 Filter der Ablaufpumpe
10 Abdeckklappe (der Einbauort kann je nach Gerät variieren)
11 Einstellbare Füße

• Stromversorgung: 220–240 V\~, 50 Hz
- Größe: 600 mm (B) X 560 mm (T) X 850 mm (H)
• Gerätegewicht: 63 kg
- Waschkapazität: 9 kg
- Zulässiger Wasserdruck: 0,1–1,0 MPa (1,0–10,0 kgf / cm ^2 )

- Zur Verbesserung der Qualität des Geräts können sich Aussehen und Spezifikationen ohne Vorankündigung ändern.

Zubehör

Zulaufschlauch (1 Stk.) (optional: für Heißwasser(1 Stk.))

Schraubenschlüssel

Kappen zur Abdeckung der Öffnungen für die Transportschrauben

Gleitschutzplatten (2 Stk.) (optional)

Voraussetzungen für den Aufstellort

Aufstellort

Ebener Boden: Das zulässige Gesamtgefälle unter der Waschmaschine beträgt 1°.

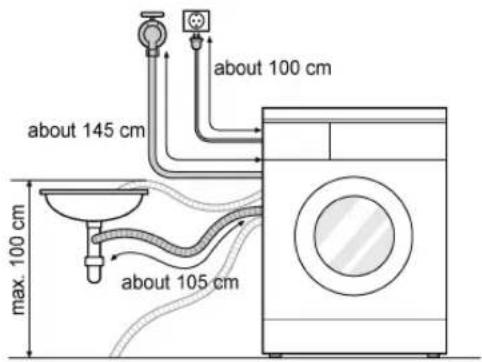

Netzsteckdose: Muss sich innerhalb von 1,5 Metern auf einer Seite des Aufstellorts der Waschmaschine befinden.

• Die Steckdose nicht mit mehr als einem Haushaltsgerät belasten.

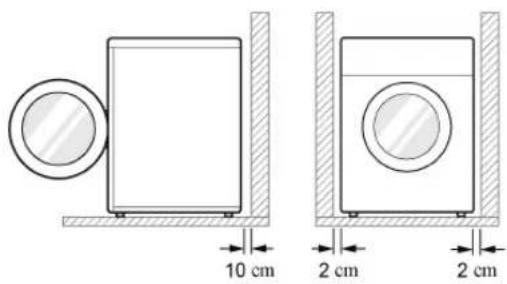

Zusätzlicher Abstand: von der Wand, 10 cm: Rückseite /2 cm: linke und rechte Seite

• Niemals Waschmittel oben auf der Waschmaschine lagern.
• Diese Produkte können die Oberfläche oder die Bedienelemente beschädigen.

Aufstellen

• Die Waschmaschine auf einem ebenen, und stabilen Untergrund aufstellen.
• Achten Sie darauf, dass die Luftzirkulation um die Waschmaschine nicht durch Teppiche, Vorleger usw. eingeschränkt wird.
• Versuchen Sie niemals, Unebenheiten im Boden auszugleichen, indem Sie Holzstücke, Pappe oder ähnliche Materialien unter die Waschmaschine legen.

• Falls es sich nicht vermeiden lässt, die Waschmaschine neben einem Gasherd oder Kohleofen aufzustellen, muss eine auf der dem Herd oder Ofen zugewandten Seite mit Alufolie beschichtete Isolationsplatte (85 x 60 cm) zwischen die beide Haushaltsgeräte geschoben werden.

• Stellen Sie Ihre Waschmaschine nicht in Räumen auf, in denen die Temperatur unter den Gefrierpunkt fallen kann. Gefrorene Schläuche können unter Druck platzen. Die Zuverlässigkeit der elektronischen Steuerung kann bei Temperaturen unter dem Gefrierpunkt beeinträchtigt werden.

• Bitte achten Sie bei der Installation der Waschmaschine darauf, dass ein Servicetechniker im Fall einer Störung einen leichten Zugang haben muss.
• Wenn die Waschmaschine aufgestellt ist, alle vier Füße mit dem zum Lösen der Transportschrauben mitgelieferten Schraubenschlüssel einstellen, um sicherzustellen, dass das Haushaltsgerät sicher steht und ein Spielraum von ca. 20 mm zwischen der Oberseite der Waschmaschine und der Unterseite einer eventuell darüber liegenden Arbeitsplatte vorhanden ist.
• Dieses Gerät ist nicht für die Verwendung auf Schiffen oder in mobilen Einrichtungen wie etwa Wohnwagen, Flugzeugen usw. vorgesehen.

Elektrischer Anschluss

• Verwenden Sie kein Verlängerungskabel und keinen Doppelstecker.
• Ziehen Sie nach Gebrauch der Waschmaschine immer den Netzstecker aus der Steckdose und drehen Sie den Wasserzulauf ab.
• Schließen Sie die Waschmaschine unter Berücksichtigung der gültigen Anschlussvorschriften an eine geerdete Steckdose an.
• Die Waschmaschine muss so aufgestellt werden, dass der Stecker leicht zugänglich ist.
• Reparaturen an der Waschmaschine dürfen nur von qualifizierten Mitarbeitern durchgeführt werden. Reparaturen, die von unerfahrenen Personen durchgeführt werden, können zu Verletzungen oder ernsthaften Störungen führen. Setzen Sie sich diesbezüglich bitte mit Ihrem Servicecenter vor Ort in Verbindung.

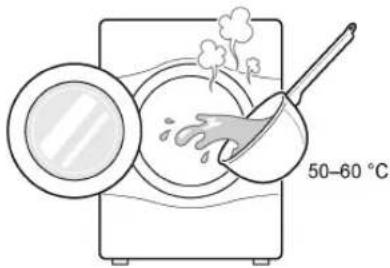

• Falls die Waschmaschine im Winter ausgeliefert wird und die Temperaturen unter Null liegen, lassen Sie die Waschmaschine erst einige Stunden bei Raumtemperatur stehen, bevor Sie sie in Betrieb nehmen.

Auspacken und Entnehmen der Transportschrauben

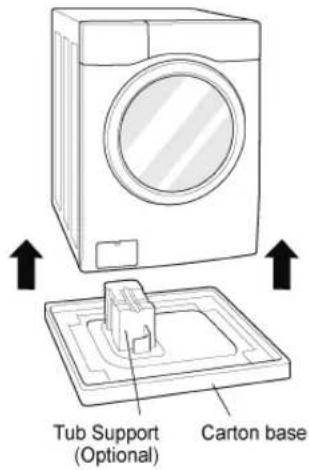

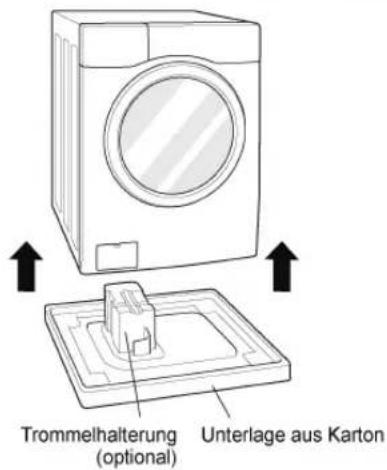

1 Heben Sie die Waschmaschine von der Schaumstoffplatte der Verpackung ab.

• Nachdem Sie den Karton und das Verpackungsmaterial abgenommen haben, heben Sie die Waschmaschine von der Schaumstoffplatte ab. Achten Sie darauf, dass die Trommelhalterung zusammen mit der Schaumstoffplatte abgenommen wird und nicht an der Unterseite der Waschmaschine hängen bleibt.
• Falls Sie die Waschmaschine legen müssen, um die Unterlage aus Karton an der Unterseite abzunehmen, decken Sie die Seitenfläche der Waschmaschine immer ab und legen Sie sie vorsichtig um. Legen Sie die Waschmaschine NICHT auf ihre Vorder- oder Rückseite.

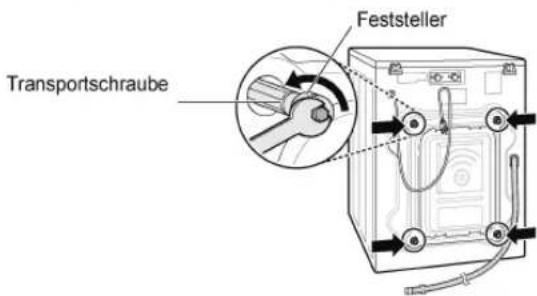

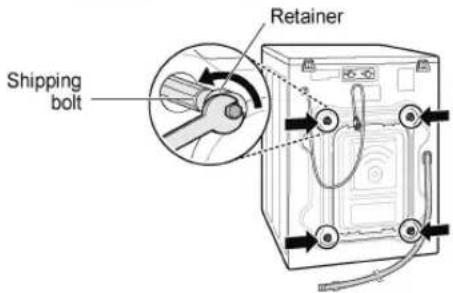

2 Entfernen der Schrauben.

- Lösen Sie mit dem (mitgelieferten) Schraubenschlüssel alle Transportschrauben vollständig, indem Sie diese gegen den Uhrzeigersinn drehen. Beginnen Sie mit den unteren beiden Transportschrauben. Entnehmen Sie die Schrauben durch leichtes Wackeln während Sie diese herausziehen.

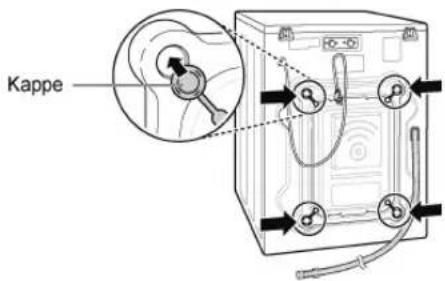

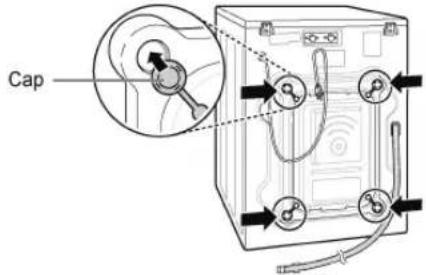

3 Setzen Sie die Abdeckkappen auf.

- Entnehmen Sie die beigelegten Abdeckkappen aus der Zubehörpackung und setzen Sie diese auf die Öffnungen der Transportschrauben.

HINWEIS

• Bewahren Sie die Schrauben für zukünftige Verwendung auf. Um eine Beschädigung interner Bauteile zu vermeiden, transportieren Sie die Waschmaschine NICHT, ohne die Transportschrauben wieder eingesetzt zu haben.
• Wenn die Transportschrauben und die Feststeller nicht entfernt werden, kann dies intensive Vibrationen und Geräusche hervorrufen, die zu einer dauerhaften Beschädigung der Waschmaschine führen können. Das Kabel ist mit einer Transportschraube an der Rückseite der Waschmaschine gesichert, wodurch ein Betrieb verhindert wird, wenn die Transportschrauben nicht entnommen wurden.

Verwendung von Gleitschutzplatten (optional)

Falls Sie die Waschmaschine auf rutschigem Untergrund aufstellen, kann sie sich aufgrund der starken Vibrationen bewegen. Eine falsche Ausrichtung kann zu Störungen durch Lärm und Vibrationen führen. Falls dies der Fall ist, montieren Sie die Gleitschutzplatten unter den Einstellfüßen und stellen Sie die Höhe richtig ein.

1 Reinigen Sie den Fußboden bevor Sie die Gleitschutzplatten anbringen.

- Entfernen Sie Fremdkörper und Feuchtigkeit mit einem trockenen Tuch. Falls der Untergrund feucht bleibt, verrutschen die Gleitschutzplatten möglicherweise.

2 Stellen Sie die Höhe ein, nachdem Sie die Waschmaschine an den Aufstellort gebracht haben.

3 Legen Sie die Gleitschutzplatte mit der Klebeseite auf den Boden.

- Am effektivsten ist es, wenn man die Gleitschutzplatten unter den vorderen Füßen installiert. Wenn es schwierig ist, die Platten unter die Vorderfüße zu setzen, bringen Sie diese unter den hinteren Füßen an.

Two diagrams showing a bolt on a base with a magnified inset (no text or symbols)

4 Achten Sie darauf, dass die Waschmaschine waagerecht steht.

- Wackeln Sie sanft an der oberen Kante der Waschmaschine, um sicherzustellen, dass sich die Waschmaschine nicht bewegt. Wenn sich die Waschmaschine doch noch bewegt, richten Sie sie erneut aus.

Holzböden (Laminatböden)

• Holzböden sind besonders anfällig für Vibrationen.
• Um Vibrationen zu verhindern, empfehlen wir, Gummischeiben mit einer Dicke von mindestens 15 mm unter jeden Fuß der Waschmaschine zu setzen. Diese sollten in mindestens zwei Balken des Bodens geschraubt sein.

Gummischeibe

• Wenn möglich, die Waschmaschine in einer Ecke des Raumes aufstellen. Dort ist der Boden stabiler.
• Setzen Sie die Gummischeiben auf, um die Vibrationen zu reduzieren.
• Sie erhalten die Gummischeiben (Teile-Nr. 4620ER4002B) vom LG Servicecenter.

HINWEIS

• Ein ordnungsgemäßes Aufstellen und Ausrichten der Waschmaschine gewährleistet einen langen, ordentlichen und zuverlässigen Betrieb.
  • Die Waschmaschine muss 100 % waagerecht ausgerichtet sein und fest auf dem Boden stehen.
• Sie darf unter Last nicht über den Boden „wandern“.
• Die Aufstellfläche muss sauber sein und darf nicht gewachst oder mit anderen gleitenden Beschichtungen behandelt sein.
• Achten Sie darauf, dass die Füße der Waschmaschine nicht nass werden. Eine Nichtbeachtung kann Vibrationen oder Geräusche verursachen.

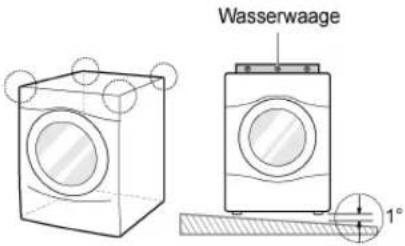

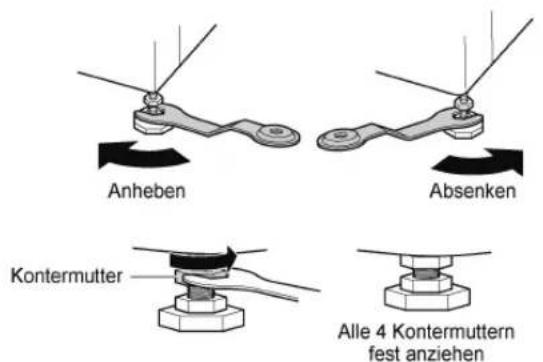

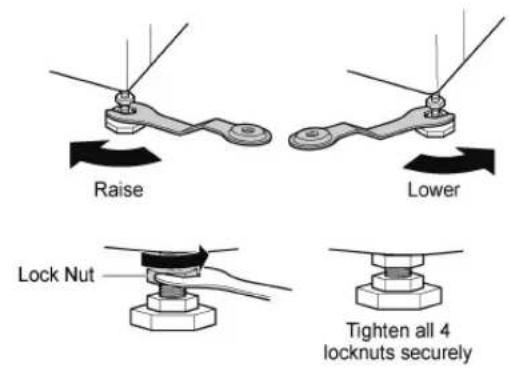

Ausrichten der Waschmaschine

Falls der Boden uneben ist, drehen Sie die Einstellfüße entsprechend (legen Sie keine Holzstückchen usw. unter die Füße). Stellen Sie sicher, dass alle vier Füße stabil sind und ordentlich auf dem Boden sitzen. Kontrollieren Sie dann, ob das Haushaltsgerät komplett waagerecht steht (mit einer Wasserwaage).

- Nachdem die Waschmaschine ausgerichtet ist, mit den Kontermuttern gegen die Unterseite der Waschmaschine sichern. Alle Kontermuttern müssen gesichert werden.

- Diagonalprüfung

Wenn Sie die Waschmaschine an den gegenüberliegenden Ecken der Oberseite nach unten drücken, sollte sich die Waschmaschine überhaupt nicht nach oben oder unten bewegen (beide Diagonalrichtungen kontrollieren). Falls die Waschmaschine wackelt, wenn Sie auf die gegenüberliegenden Ecken der Oberseite drücken, die Füße erneut einstellen.

HINWEIS

• Holz- oder Laminatböden können zu einer Verstärkung von Vibrationen und Unwucht beitragen.
• Falls die Waschmaschine auf einem Sockel aufgestellt wird, muss sie sicher befestigt werden, damit das Risiko auszuschliessen ist, dass sie herunterfällt.

Anschluss des Wasserzulaufschlauchs

• Der Wasserdruck muss zwischen 0,1 MPa und 1,0 MPa liegen (1,0–10,0 kgf/cm²).
• Den Wasserzulaufschlauch beim Anschließen am Wasserhan nicht lockern oder überkreuzen.
• Falls der Wasserdruck über 1,0 MPa liegt, muss ein Druckminderer installiert werden.
• Kontrollieren Sie den Zustand des Schlauchs von Zeit zu Zeit und ersetzen Sie ihn gegebenenfalls.

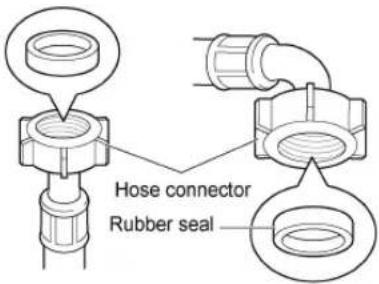

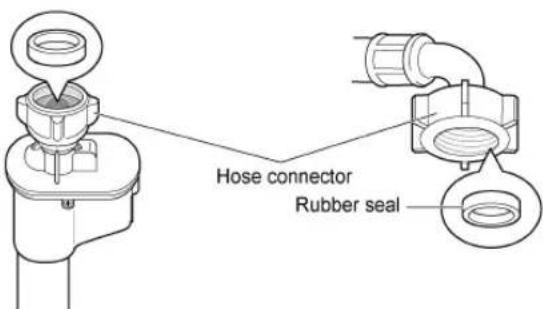

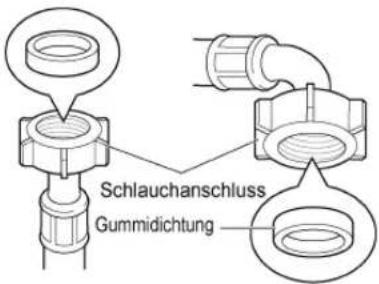

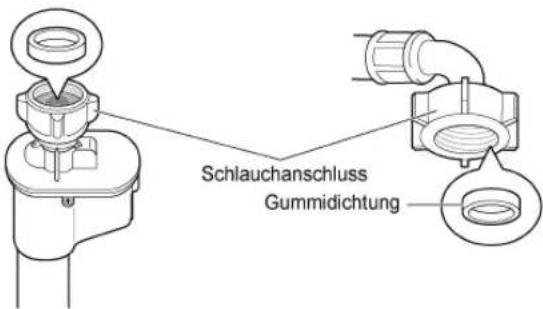

Kontrolle der Gummidichtung am Wasserzulaufschlauchs

Zusammen mit den Zulaufschläuchen werden zwei Gummidichtungen geliefert. Sie dienen zur Vermeidung von Wasserundichtigkeiten. Vergewissern Sie sich, dass der Anschluss am Wasserhahn fest genug ist.

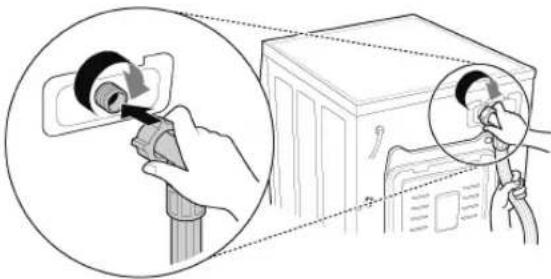

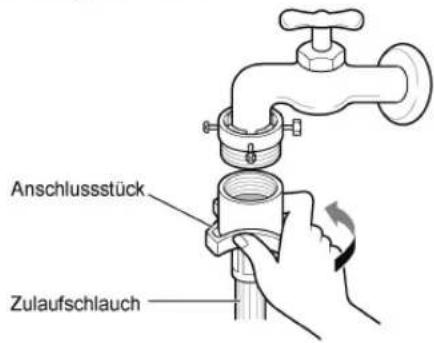

Anschluss des Schlauchs an den Wasserhahn

Anschluss des anschraubbaren Schlauchs an einen Wasserhahn mit Gewinde

Schrauben Sie den Schlauchanschluss an den Wasserhahn des Zulaufs.

Diagram of a faucet with a valve and pipe, showing fluid flow direction (no text or symbols)

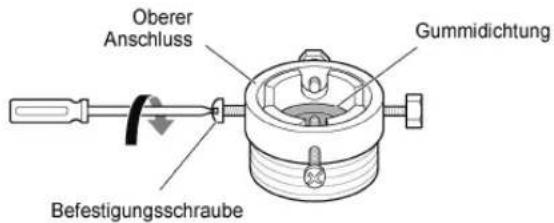

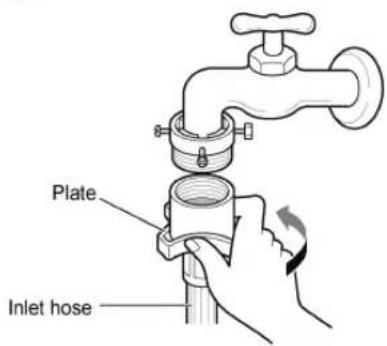

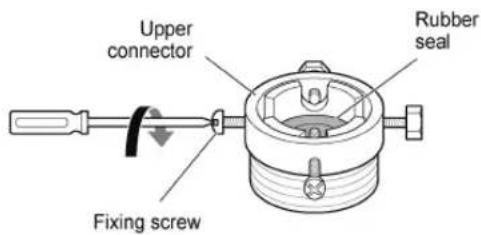

Anschluss eines anschraubbaren Schlauchs an einen Wasserhahn ohne Gewinde

1 Lösen Sie die vier Befestigungsschrauben.

2 Nehmen Sie den Führungsring heraus, falls der Wasserhahn zu groß für den Adapter ist.

3 Schieben Sie den Anschluss auf das Ende des Wasserhahns, so dass mit der Gummidichtung eine wasserdichte Verbindung gebildet wird. Ziehen Sie die vier Befestigungsschrauben an.

Simple line drawing of a faucet with a valve and handle (no text or symbols)

4 Drücken Sie den Zulaufschlauch nach oben, so dass die Gummidichtung im Schlauch vollständig am Hahn anliegen kann, und ziehen Sie anschließend die Befestigungsschrauben im Uhrzeigersinn fest.

Anschluss eines Schlauchs mit Schnellverschluss an einen Wasserhahn ohne Gewinde

1 Schrauben Sie den Adapterring ab und lösen Sie die vier Befestigungsschrauben.

2 Nehmen Sie den Führungsring heraus, falls der Wasserhahn zu groß für den Adapter ist.

3 Schieben Sie den Anschluss auf das Ende des Wasserhahns, so dass mit der Gummidichtung eine wasserdichte Verbindung gebildet wird. Schrauben Sie den Adapterring und die vier Befestigungsschrauben fest.

Line drawing of a hand valve with a wrench and rotating arrow (no text or symbols)

4 Den Verschlussring nach unten ziehen, den Schlauch auf den Anschluss drücken und den Verschlussring anschließend los lassen. Stellen Sie sicher, dass der Anschluss richtig verriegelt ist.

HINWEIS

- Nachdem der Zulaufschlauch an den Wasserhahn angeschlossen wurde, den Wasserhahn aufdrehen, um Fremdkörper (Schmutz, Sand, Sägespäne usw.) in der Wasserleitung auszuspülen. Lassen Sie das Wasser in einem Eimer ablaufen und kontrollieren Sie die Wassertemperatur.

Anschluss des Schlauchs an die Waschmaschine

Achten Sie darauf, dass der Schlauch keine Knickstellen hat und nicht eingeklemmt ist.

Wenn Ihre Waschmaschine zwei Ventile hat.

- Der Zulaufschlauch mit dem roten Anschluss ist für den Warmwasserhahn.

Illustration showing a hand inserting a plug into a device, with magnified detail of the component (no text or symbols present)

HINWEIS

- Wenn Wasser aus dem Schlauch austritt, nachdem dieser angeschlossen wurde, die o.g. Schritte wiederholen. Verwenden Sie für die Wasserversorgung den gängigsten Typ Wasserhahn. Falls der Wasserhahn quadratisch oder zu groß ist, nehmen Sie den Führungsring heraus, bevor Sie den Schlauchanschluss mit dem Wasserhahn verbinden.

Verwendung eines horizontalen Hahns

Horizontaler Hahn

Wasserhahnverlängerung

Simple line drawing of a faucet with a handle and valve (no text or symbols)

Quadratischer Hahn

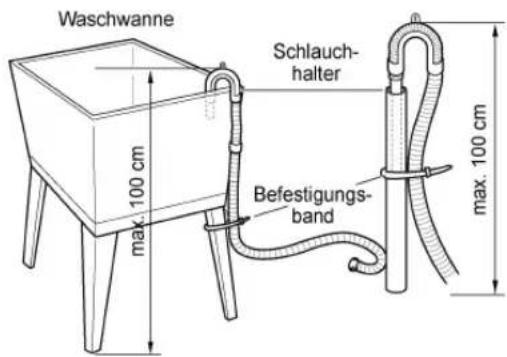

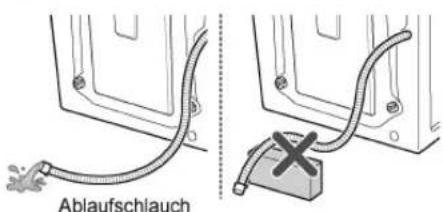

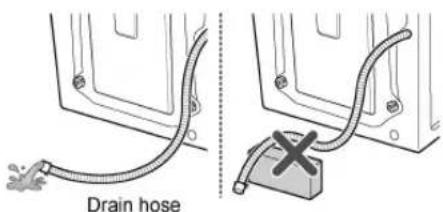

Installation des Ablaufschlauchs

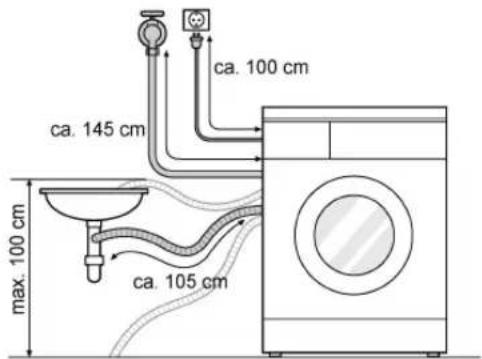

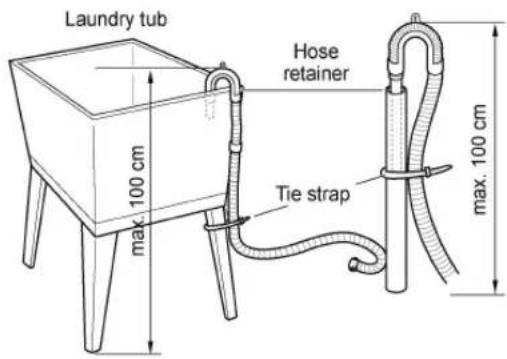

• Der Ablaufschlauch sollte nicht höher als 100 cm über dem Boden verlaufen. Das Wasser in der Waschmaschine läuft sonst nicht ab oder läuft nur langsam ab.
• Durch einen ordnungsgemäßen Anschluss des Ablaufschlauchs wird der Boden vor einer Beschädigung durch Wasserundichtigkeiten geschützt.
• Falls der Ablaufschlauch zu lang ist, diesen nicht mit Gewalt in die Waschmaschine zurück drücken. Dadurch entsteht störender Lärm.

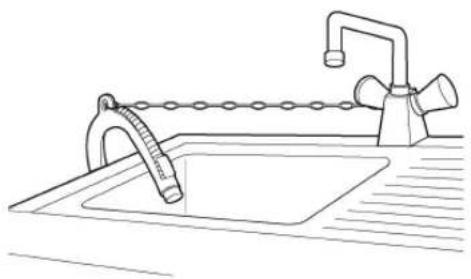

• Wenn der Ablaufschlauch in ein Waschbecken eingehakt wird, diesen mit einem Band sicher befestigen.
• Durch einen ordnungsgemäßen Anschluss des Ablaufschlauchs wird der Boden vor einer Beschädigung durch Wasserundichtigkeiten geschützt.

Line drawing of a kitchen sink with faucet and chain, no text or symbols present

Elektrische Anschlüsse (nur in GB)

Die Adern des Stromkabels sind mit folgenden Farben gekennzeichnet:

Grün und Gelb: Masse

Blau: Nullleiter

Braun: Spannungsführend

Dieses Haushaltsgerät muss geerdet werden.

Da die Farbkodierung der Adern im Stromkabel dieses Geräts möglicherweise nicht mit den Farbmarkierungen übereinstimmt, mit denen die Klemmen an Ihrem Stecker gekennzeichnet sind, gehen Sie folgendermaßen vor:

Der grün/gelbe Draht muss an die Klemme am Stecker angeschlossen werden, die mit dem Buchstaben E oder dem Erdungssymbol ( ± ) gekennzeichnet oder grün oder grün/gelb ist.

Der blaue Draht muss an die Klemme angeschlossen werden, die mit dem Buchstaben N gekennzeichnet oder schwarz ist.

Der braune Draht muss an die Klemme angeschlossen werden, die mit dem Buchstaben L gekennzeichnet oder rot ist.

Falls ein Stecker mit 13 A (BS 1363) verwendet wird, eine 13-A-Sicherung (BS 1362) einbauen.

BETRIEB

Verwendung der Waschmaschine

Wählen Sie vor der ersten Wäsche einen Waschgang (Koch-/Buntwäsche 60 °C, fügen Sie eine halbe Waschmittelmenge hinzu) und lassen Sie die Waschmaschine ohne Wäsche laufen. Dadurch werden Rückstände und Wasser aus der Trommel entfernt, die bei der Produktion hinterlassen wurden.

1 Wäsche sortieren und die Wäschestücke in die Trommel laden.

- Sortieren Sie die Wäsche nach Gewebeart, Verschmutzungsgrad, Farbe und befüllen Sie die Trommel entsprechend. Öffnen Sie die Tür und legen Sie die Wäschestücke in die Waschmaschine.

2 Fügen Sie die Reinigungsmittel und/oder Waschmittel und Weichspüler hinzu.

- Geben Sie die richtige Menge an Waschmittel in die Waschmittelschublade. Falls gewünscht, Bleichmittel oder Weichspüler in die entsprechenden Bereiche der Waschmittelschublade geben.

Diagram of a car interior showing a washing machine with a bag and a lid, no text or symbols present

3 Schalten Sie die Waschmaschine ein.

- Drücken Sie die Taste An/Aus, um die Waschmaschine einzuschalten.

Two hand icons pointing at circular buttons with a power symbol (no text or labels)

4 Wählen Sie das gewünschte Waschprogramm.

- Drücken Sie die Taste Programm mehrmals oder drehen Sie den Wahlknopf, bis das gewünschte Waschprogramm angezeigt wird.

Diagram of a circular mechanical component with two curved arrows indicating rotational motion (no text or symbols)

5 Starten des Waschganges.

- Drücken Sie die Taste Start/Pause, um das Waschprogramm zu starten. Die Waschmaschine dreht sich daraufhin kurz ohne Wasser, um das Gewicht der Füllmenge zu messen. Falls die Taste Start/Pause nicht innerhalb von 5 Minuten gedrückt wird, schaltet sich die Waschmaschine automatisch ab und alle Einstellungen werden gelöscht.

6 Ende des Waschganges.

- Wenn der Waschgang beendet ist, ertönt eine Melodie. Entnehmen Sie die Wäsche sofort aus der Waschmaschine, damit sie weniger verknittert. Kontrollieren Sie die Türdichtung beim Herausnehmen der Wäsche. Dort könnten sich kleinere Gegenstände verfangen haben.

Sortieren der Wäsche

1 Beachten Sie die Pflegehinweise an Ihrer Kleidung.

• Diese geben Ihnen Auskunft über die Zusammensetzung des Stoffes und wie dieser gewaschen werden sollte.
• Symbole auf den Pflegehinweisen.

Waschtemperatur

Normale Maschinenwäsche

Bügelfrei

Feinwäsche

Handwäsche

Nicht waschen

2 Sortieren der Wäsche.

• Für die besten Waschergebnisse, sortieren Sie die Kleidungsstücke die im gleichen Waschgang gewaschen werden können.
• Unterschiedliche Stoffe müssen bei verschiedenen Temperaturen und Schleuderdrehzahlen gewaschen werden.

• Dunkle Farben immer getrennt von hellen Farben und Weißwäsche waschen. Getrennt waschen, da es zu einem Auswaschen von Farbstoffen kommen kann, die Verfärbungen bei weißen oder hellen Geweben verursachen können. Nach Möglichkeit, sehr schmutzige Kleidungsstücke nicht mit solchen waschen, die nur leicht verunreinigt sind.

• Verschmutzung (schwer, normal, leicht) Trennen Sie die Kleidungsstücke entsprechend ihrem Verschmutzungsgrad.

• Farbe (weiß, hell, dunkel) Trennen Sie Weißwäsche von Buntwäsche.
• Fusseln (Gewebe, die Fusseln erzeugen und solche, die Fusseln aufnehmen) Waschen Sie Gewebe, die Fusseln erzeugen und solche, die Fusseln aufnehmen, getrennt voneinander.

3 Kontrollieren Sie die Kleidungsstücke vor dem Befüllen der Trommel.

• Kombinieren Sie große und kleine Gegenstände in einer Ladung. Geben Sie die großen Gegenstände zuerst in die Trommel.
• Große Gegenstände sollten nicht mehr als die Hälfte der gesamten Wäschemenge ausmachen. Waschen Sie Kleidungsstücke nicht einzeln. Dies kann zu einer Unwucht der Trommel führen. Geben Sie ein oder zwei ähnliche Kleidungsstücke hinzu.

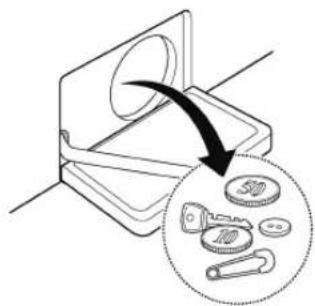

• Kontrollieren Sie alle Taschen, um sicherzustellen, dass sie alle leer sind. Gegenstände wie etwa Nägel, Haarspangen, Streichhölzer, Stifte, Münzen und Schlüssel können sowohl die Waschmaschine als auch Ihre Kleidung selbst beschädigen.

• Reißverschlüsse, Haken und Bänder schließen, um sicherzustellen, dass sie sich nicht in anderen Kleidungsstücken verfangen.
• Schmutz und Flecken durch Abbürsten mit einer kleinen Menge in Wasser gelöstem Waschmittel vorbehandeln. Dadurch lässt sich der Schmutz beim Waschen leichter entfernen.

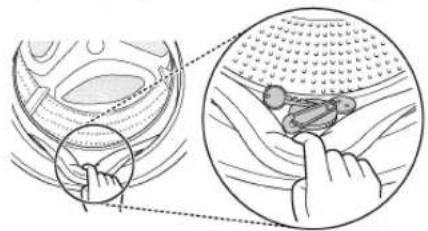

• Kontrollieren Sie die Wulste der flexiblen Dichtung (grau) und nehmen Sie alle kleinen Gegenstände heraus.
• Kontrollieren Sie das Innere der Trommel und nehmen Sie alle Gegenstände aus früheren Waschvorgängen heraus.

Diagram of a medical device with a cross mark and a circled area, no text or symbols present

Diagram of a medical device with internal organ structure and a magnified view of internal tissue (no text or labels)

- Sämtliche Kleidungsstücke oder Gegenstände aus der flexiblen Dichtung entfernen, damit die Kleidungsstücke und die Dichtung nicht beschädigt werden.

Medical illustration showing a hand holding a device near a patient's ear area, with magnified inset illustrating the device's mesh structure (no text or symbols present)

Zugabe von Reinigungsmitteln

Waschmitteldosierung

• Das Waschmittel sollte entsprechend den Anweisungen des Waschmittelherstellers verwendet werden und entsprechend der Art, Farbe und Verschmutzung des Gewebes und der Waschtemperatur ausgewählt werden.
• Wenn zu viel Waschmittel verwendet wird, kann sich zu viel Schaum bilden, was zu schlechten Waschergebnissen führt oder den Motor übermäßig belastet.
• Falls Sie ein flüssiges Waschmittel verwenden möchten, beachten Sie die Richtlinien des Waschmittelherstellers.
• Sie können das flüssige Waschmittel direkt in die Schublade für das Hauptwaschmittel eingießen, wenn Sie den Waschvorgang sofort starten.
• Falls Sie Startzeitvorwahl oder Vorwäsche ausgewählt haben, kein flüssiges Waschmittel verwenden, da dieses aushärten kann.
• Falls es zu einer übermäßigen Schaumbildung kommt, weniger Waschmittel verwenden.
• Die Waschmittelmenge muss eventuell an die Wassertemperatur, Wasserhärte, Menge und den Verschmutzungsgrad der Wäsche angepasst werden. Damit die besten Ergebnisse erzielt werden können, muss eine übermäßige Schaumbildung vermieden werden.
• Beachten Sie den Pflegehinweis der Kleidungsstücke, bevor Sie das Waschmittel und die Wassertemperatur wählen.
• Für den Betrieb der Waschmaschine nur das zulässige Waschmittel für die jeweilige Kleidungsart verwenden:
• Allgemeine, pulverförmige Waschmittel für alle Arten von Geweben
• Pulverförmige Waschmittel für empfindliche Gewebe
• Flüssige Waschmittel für alle Arten von Gewebe oder Spezial-Waschmittel nur für Wolle
• Für bessere Waschergebnisse und Aufhellung, Waschmittel mit allgemeinem, pulverförmigem Bleichmittel verwenden.
• Das Waschmittel wird zu Beginn des Waschgangs aus dem Ausgabefach der Schublade gespült.

HINWEIS

• Waschmittel nicht aushärten lassen.
  Dies kann zu Verstopfungen, schlechter Spülleistung oder Geruchsbildung führen.
• Volle Beladung: Entsprechend den Empfehlungen des Herstellers.
  • Teilladung: 3/4 der normalen Menge
• Minimale Beladung: 1/2 der vollen Beladung

Hinzugabe von Waschmittel und Weichspüler

Hinzugabe von Waschmittel

• Nur Hauptwäsche → ∪
  • Vorwäsche + Hauptwäsche → ∪ • ∪

HINWEIS

• Zu viel Waschmittel, Bleichmittel oder Weichspüler kann ein Überlaufen verursachen.
• Achten Sie darauf, dass Sie die richtige Menge an Waschmittel verwenden.

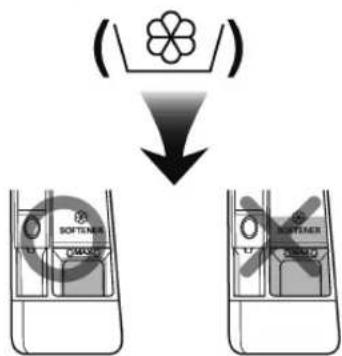

Hinzugabe von Weichspüler

- Den maximalen Füllstand nicht überschreiten. Eine Überfüllung kann dazu führen, dass der Weichspüler zu früh ausgegeben wird, was Flecken auf der Kleidung verursachen kann. Schließen Sie die Waschmittelschublade langsam.

• Lassen Sie den Weichspüler nicht länger als 2 Tage in der Waschmittelschublade (der Weichspüler kann aushärten).
• Der Weichspüler wird während des letzten Spülgangs automatisch hinzugegeben.
• Die Waschmittelschublade nicht öffnen während diese mit Wasser ausgespült wird.
• Es dürfen keine Lösungsmittel (Benzol usw.) verwendet werden.

HINWEIS

- Weichspüler nicht direkt auf die Kleidungsstücke gießen.

Hinzugabe von Wasserenthärter

• Ein Wasserenthärter, etwa zur Vermeidung von Kalkablagerungen (z. B. Calgon), kann verwendet werden, um die benötigte Waschmittelmenge in Regionen mit extrem hartem Wasser zu senken. Die Dosierung erfolgt entsprechend der auf der Verpackung angegebenen Menge. Geben Sie zuerst das Waschmittel und anschließend den Wasserenthärter hinzu.
• Verwenden Sie dann die Waschmittelmenge, die für weiches Wasser erforderlich ist.

Line drawing of a hand pressing down on a mechanical component (no text or symbols)

Verwendung von Waschmitteltabletten

1 Öffnen Sie die Tür und geben Sie die Tabletten in die Trommel.

Illustration of a washing machine with a close-up of its lid and a magnified view showing the inner chamber, alongside two smaller cylindrical objects (no text or symbols)

2 Beladen Sie die Trommel mit Wäsche und schließen Sie die Tür.

Bedienfeld

1 Taste An/Aus

• Drücken Sie die Taste An/Aus, um die Waschmaschine einzuschalten.
• Um die Funktion Startzeitvorwahl abzubrechen, drücken Sie die Taste An/Aus.

2 Taste Start/Pause

• Mit der Taste Start/Pause wird der Waschgang gestartet oder unterbrochen.
• Falls ein vorübergehender Stopp des Waschprogrammes erforderlich ist, drücken Sie die Taste Start/Pause.

3 Anzeige

• Auf der Anzeige werden die Einstellungen, die geschätzte, noch verbleibende Zeit, Optionen und Statusanzeigen angezeigt. Wenn die Maschine eingeschaltet wird, leuchten die Standardeinstellungen in der Anzeige auf.
• Die Anzeige zeigt die geschätzte, noch verbleibende Zeit an. Während die Wäschemenge automatisch berechnet wird, blinkt ☐ oder ,Detecting (Programmanpassung)'.

4 Programmwahlrad

• Entsprechend der Art der Wäsche stehen verschiedene Programme zur Verfügung.
  • Die Kontrollleuchte zeigt an, welches Programm ausgewählt wurde.

5 Optionen

• Mit den Optionen können Sie eine Zusatzoption auswählen. Nach Auswahl leuchtet diese dann auf.
• Mit diesen Tasten können Sie die gewünschten Zusatzoptionen für den gewählten Waschgang auswählen.

Programmtabelle

Waschprogramm

Programm	Beschreibung	Gewebeart	Korrekte Temp.	Maximale Beladung
Koch-/Buntwäsche	Sorgt für eine bessere Waschleistung durch die Kombination verschiedener Trommelbewegungen.	Schnelle Buntwäsche (Hemden, Nachthemden, Schlafanzüge usw.) und normal verschmutzte Koch-/Buntwäsche (Unterwäsche).	40 °C(Kalt bis 95 °C)	Nennkapazität
Baumwolle+	Sorgt für optimierte Waschleistung bei großer Wäschemenge mit weniger Energieverbrauch.		60 °C(Kalt bis 60 °C)
Pflegeleicht	Dieser Waschgang eignet sich für Freizeithemden, die nach dem Waschen nicht gebügelt werden müssen.	Polyamid, Acryl, Polyester	40 °C(Kalt bis 60 °C)	4,0 kg
Mix	Damit können verschiedene Gewebe gleichzeitig gewaschen werden.	Verschiedene Arten von Gewebe außer spezielle Kleidungsstücke (Seide/empfindliche Kleidung, Sportswear, dunkle Bekleidung, Wolle, Bettdecken/Vorhänge).	40 °C(Kalt bis 40 °C)
Hygiene	Für hygienische Reinheit sollte die Wäsche in heißem Wasser gewaschen werden.	Baumwolle, Unterwäsche, Kissenbezüge, Bettlaken, Babykleidung.	60 °C
Nachtprogramm	Sorgt für weniger Geräusche und Vibrationen und spart Geld durch die Nutzung von Nachtstrom.	Schnelle Buntwäsche (Hemden, Nachthemden, Schlafanzüge usw.) und leicht verschmutzte weiße Baumwollwäsche (Unterwäsche).	40 °C(Kalt bis 60 °C)	4,5 kg
Babybekleidung	Entfernt Verschmutzungen sowie eiweißhaltige Flecken und sorgt für eine bessere Leistung beim Spülen.	Leicht verschmutzte Babykleidung	60 °C(95 °C)
Bettdecken	Dieser Waschgang ist für große Wäschestücke geeignet, wie etwa Bettdecken, Kissen, Sofadecken usw.	Baumwollbettwäsche, außer speziellen Stoffen (empfindliche Gewebe, Wolle, Seide usw.), mit Füllung: Bettdecken, Kissen, Decken, Sofadecken mit leichter Füllung	40 °C(Kalt bis 40 °C)	nur 1 Teil
Sportswear	Dieser Waschgang ist für Sportswear, wie etwa Laufbekleidung, geeignet.	Coolmax, Goretex, Fleece und Sympatex		2,0 kg
Dunkle Wäsche	Verwenden Sie diesen Waschgang, wenn die Kleidung womöglich an Farbe verliert.Dieses Programm schützt vor dem Ausbleichen. (Verwenden Sie ein Waschmittel für Buntwäsche.)	Dunkle Kleidung aus Baumwolle oder Mischgewebe.	20 °C(Kalt bis 40 °C)
Speed 14	Dieses Programm bietet einen Schnellwaschgang für geringe Beladung und leicht verschmutzte Kleidung.	Schnelle, leicht verschmutzte Buntwäsche.ACHTUNG: Verwenden Sie weniger als 20 g Waschmittel (bei 2,0 kg Beladung), da sonst womöglich Waschmittelreste auf der Kleidung bleiben.	20 °C(20 °C bis 40 °C)	2,0 kg
Schonend/Wolle	Dieser Waschgang eignet sich für hand- und maschinenwaschbare, empfindliche Kleidungsstücke, wie etwa waschbare Wolle, Dessous, Kleider usw. (Waschmittel für maschinenwaschbare Kleidungsstücke aus Wolle verwenden).	Wolle, handwaschbare Kleidungsstücke, empfindliche, leicht zu beschädigende Wäsche	20 °C(Kalt bis 30 °C)	1,5 kg
Flecken	Auswaschen verschiedener Flecken, wie etwa Wein, Saft, Schmutz usw. (Wassertemperatur wird zum Auswaschen verschiedener Flecken schrittweise erhöht).	Baumwollmischgewebe, KEINE empfindlichen Kleidungsstücke	40 °C(30 °C bis 60 °C)	3,0 kg
Download/NEU	Für herunterladbare Programme. Falls Sie keine Programme heruntergeladen haben, lautet die Standardeinstellung Spülen + Schleudern.

• Wassertemperatur: Wählen Sie die entsprechende Wassertemperatur für den ausgewählten Waschgang. Beachten Sie beim Waschen immer die Pflegehinweise oder -anweisungen des Bekleidungsherstellers.

• Wählen Sie das Programm "Baumwolle+ 40 °C (Halbe Beladung)", "Baumwolle+ 60°C (Halbe Beladung)", "Baumwolle+ 60 °C (Volle Beladung)" für den Test gemäß EN60456 und Richtlinie 1015/2010.

• Standard 60 °C Koch-/Buntwäsche-Programm: Baumwolle+ □ + 60 °C (Volle Beladung)

• Standard 60 °C Koch-/Buntwäsche-Programm: Baumwolle+ □ + 60 °C (Halbe Beladung)
• Standard 40 °C Koch-/Buntwäsche-Programm: Baumwolle+ □ + 40 °C (Halbe Beladung)

(Diese sind geeignet, um normal verschmutzte Baumwollwäsche zu waschen.)

(Dies sind die effizientesten Programme bei kombiniertem Energie- und Wasserverbrauch für das Waschen von Baumwollwäsche dieses Typs.)

• Die tatsächliche Wassertemperatur kann von der angegebenen Waschgangtemparatur abweichen.
- Die Testergebnisse hängen von Wasserdruck, Wasserhärte, Wasserzulauftemperatur, Raumtemperatur, Art und Menge der Beladung, Grad der Verschmutzung, verwendetem Waschmittel, Schwankungen in der Energieversorgung und den gewählten zusätzlichen Optionen ab.

HINWEIS

- Es wird ein neutrales Waschmittel empfohlen.

Zusätzliche Optionen

Programm	Turbo-Waschgang	Vorwäsche	Spülen+	Intensiv	Spülstop	Knitterschutz	Startzeit-vorwahl
Koch-/Buntwäsche	●	●	●	●	●	●	●
Baumwolle+	●	●	●		●	●	●
Pflegeleicht	●	●	●	●	●	●	●
Mix	●	●	●	●	●	●	●
Hygiene			●	●	●	●	●
Nachtprogramm			●	●	●	●	●
Babybekleidung		●**	●	●	●	●	●
Bettdecken			●	●	●	●	●
Sportswear			●	●	●	●	●
Dunkle Wäsche			●	●	●	●	●
Speed 14	●*		●			●	●
Schonend/Wolle			●			●	●
Flecken		●*	●		●	●	●

* : Diese Option wird automatisch zum Programm eingefügt und kann nicht gelöscht werden.
** : Diese Option ist automasisch zum Waschvorgang integriet und kann gelöscht werden.

Betriebsdaten

Programm	Max. U/min
	F12U2V9KG	F14U2V9KG
Koch-/Buntwäsche	1200	1400
Baumwolle+	1200	1400
Pflegeleicht	1000	1000
Mix	1200	1400
Hygiene	1200	1400
Nachtprogramm	1000	1000
Babybekleidung	1000	1000
Bettdecken	1000	1000
Sportswear	800	800
Dunkle Wäsche	1200	1400
Speed 14	800	800
Schonend/Wolle	800	800
Flecken	1200	1400

HINWEIS

• Informationen zu den Hauptwaschprogrammen bei halber Beladung.

Programm	Zeit in Minuten		Verbleibender Feuchtigkeitsgehalt		Wasser in Litern	Energie in kWh
	1200 U/min	1400 U/min	1200 U/min	1400 U/min
Koch-/Buntwäsche (40 °C)	94	96	53 %	44 %	52	0,40
Baumwolle+ (60 °C)	224	225	53 %	44 %	38	0,61

Optionales Programm

Vorwäsche ( )

Falls die Wäsche stark verschmutzt ist, wird die Option Vorwäsche empfohlen.

1 Drücken Sie die Taste An/Aus.
2 Wählen Sie ein Waschprogramm aus.
3 Drücken Sie die Taste Vorwäsche.
4 Drücken Sie die Taste Start/Pause.

Startzeitvorwahl (L)

Sie können eine Zeit vorwählen, zu der die Waschmaschine automatisch startet und nach einem vorgegebenen Zeitintervall endet.

1 Drücken Sie die Taste An/Aus.
2 Wählen Sie ein Waschprogramm aus.
3 Drücken Sie die Taste Startzeitvorwahl und stellen Sie die gewünschte Zeit ein.
4 Drücken Sie die Taste Start/Pause.

HINWEIS

- Die Verzögerungszeit ist die Zeit bis zum Ende des Programms, nicht bis zum Start. Die tatsächliche Laufzeit kann aufgrund der Wassertemperatur, der Wäschemenge und anderer Faktoren variieren.

Knitterschutz ( √)

Wenn Sie die Knitterfalten reduzieren möchten, wählen wir das Programm Knitterschutz.

1 Drücken Sie die Taste An/Aus.
2 Wählen Sie ein Waschprogramm aus.
3 Drücken Sie die Taste Knitterschutz.
4 Drücken Sie die Taste Start/Pause.

Temp.

Mit der Taste Temp. kann die Kombination der Wasch- und Spültemperatur für den ausgewählten Waschgang ausgewählt werden. Drücken Sie diese Taste bis die gewünschte Einstellung aufleuchtet. Für alle Spülvorgänge wird kaltes Leitungswasser verwendet.

- Wählen Sie die geeignete Wassertemperatur für die Art der Wäsche, die gewaschen werden soll. Um die besten Ergebnisse zu erzielen, beachten Sie bitte die Pflegehinweise für die Kleidungsstücke.

Spülen ( )

Spülen ^+ (☐)

Fügen Sie einen weiteren Spülgang hinzu.

Spülstop ( ∽ )

Fügen Sie einmal Spülen hinzu, dann wird der Durchgang nach dem Spülvorgang angehalten, bis Sie erneut die Start/Pause-Taste drücken.

Waschen ( 📋 )

Turbowäsche (⑨)

Waschgang in weniger als 1 Stunde mit geringerem Energie- und Wasserverbrauch. (Basierend auf halber Wäschemenge)

Intensiv ( )

Wenn die Wäsche normal bis stark verschmutzt ist, ist die Option Intensiv effektiv.

1 Drücken Sie die Taste An/Aus.
2 Wählen Sie ein Waschprogramm aus.
3 Für die Option Turbowäsche oder Intensiv, drücken Sie die Waschen Taste.
4 Drücken Sie die Taste Start/Pause.

Schleudern ( 📋 )

• Die Schleuderdrehzahl kann durch wiederholtes Drücken der Taste Schleudern eingestellt werden.
• Nur Schleudern

1 Drücken Sie die Taste An/Aus.
2 Drücken Sie die Taste Schleudern, um die gewünschte Schleuderdrehzahl auszuwählen.
3 Drücken Sie die Taste Start/Pause.

HINWEIS

- Auch wenn Sie „Ohne Schleudern“ wählen, wird sich die Trommel für kurze Zeit drehen, damit ein schnelles Ablaufen gewährleistet ist.

Kindersicherung (💡)

Wählen Sie diese Funktion, um die Tasten auf dem Bedienfeld zu sperren und eine Manipulation zu vermeiden.

Sperren des Bedienfelds

1 Drücken Sie die Taste Kindersicherung und halten Sie diese 3 Sekunden lang gedrückt.
2 Es ertönt ein Signalton und „L“ erscheint auf der Anzeige. Wenn die Kindersicherung eingestellt ist, sind alle Tasten gesperrt außer der Taste An/Aus.

HINWEIS

- Durch Abschalten der Waschmaschine wird die Kindersicherungsfunktion nicht zurückgesetzt. Sie müssen die Kindersicherung deaktivieren, bevor Sie auf andere Funktionen zugreifen können.

Entsperren des Bedienfelds

Drücken Sie die Taste Kindersicherung und halten Sie diese 3 Sekunden lang gedrückt.

- Es ertönt ein Signalton und die verbleibende Zeit für das aktuelle Programm erscheint wieder auf der Anzeige.

Signalton Ein / Aus

1 Drücken Sie die Taste An/Aus.
2 Drücken Sie die Taste Start/Pause.
3 Drücken Sie gleichzeitig die Tasten Temp. und Spülen und halten Sie sie 3 Sekunden lang gedrückt, um die Signaltöne an- oder auszuschalten.

HINWEIS

• Sobald die Signaltöne ausgeschaltet sind, bleibt diese Einstellung gespeichert, auch wenn das Gerät ausgeschaltet wird.
• Wenn Sie die Signaltöne wieder einschalten möchten, wiederholen Sie das angegebene Verfahren.

Verwendung smarter Funktionen (optional)

Verwendung der Funktion Tag On

Mit der Funktion Tag On können Sie bequem die LG Smart Diagnosis™ und die Einstellungen für das Programm Download/Neu verwenden, um mit Ihrem Haushaltsgerät direkt von Ihrem eigenen Smartphone aus zu kommunizieren.

- Sie können die Funktion Tag On mit den meisten Smartphones, die die NFC Funktion unterstützen und auf dem Andriod Betriebssystem basieren, verwenden.

Installation der Anwendungssoftware

- Suchen Sie von Ihrem Telefon aus im Google Play Store nach ,LG Smart Laundry'.

Verwendung der Anwendungssoftware

Die Anwendungssoftware LG Smart Laundry bietet Ihnen verschiedene benutzerfreundliche Funktionen.

- Programm-Download

- Smart Diagnosis™

• Programmauswahl Tag On

- Waschdaten

HINWEIS

- Drücken Sie ? in der Anwendungssoftware LG Smart Laundry, um eine ausführlichere Anleitung zur Funktion Tag On zu erhalten.

- Je nach Smartphone-Hersteller und Version des Android Betriebssystems kann der NFC-Aktivierungsvorgang abweichen. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Smartphones.

- Aufgrund der NFC Merkmale kann die Übertragung beeinträchtigt sein, wenn die Entfernung bei der Übertragung zu groß ist, sich ein metallischer Aufkleber am Gerät befindet oder eine Schutzhülle für das Smartphone verwendet wird. In manchen Fällen ist eine Übertragung mit NFC-fähigen Telefonen eventuell nicht möglich.

- Der in diesem Handbuch enthaltene Inhalt unterscheidet sich möglicherweise von der Version der Anwendungssoftware, LG Smart Laundry und kann ohne Information der Kunden geändert werden.

EU-Konformitätserklärung

CE

Hiermit erklärt LG Electronics European Shared Service Center BV, dass diese Waschmaschine den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5 / EG entspricht. Die vollständige Konformitätserklärung kann über die folgende Adresse angefordert werden:

LG Electronics European Shared Service Center B.V.

Krijgsman 1

1186 DM Amstelveen

The Netherlands

oder kann auch auf unserer speziellen DoC Website

angefordert werden:

http://www.lg.com/global/support/cedoc/cedoc#

WARNUNG

• Ziehen Sie den Netzstecker vor dem Reinigen aus der Steckdose, um das Risiko eines Stromschlags zu vermeiden. Das Nichtbefolgen dieser Warnung kann zu ernsthaften Verletzungen, Brand, Stromschlag oder Tod führen.
• Niemals scharfe Chemikalien, scheuernde Reinigungsmittel oder Lösungsmittel zur Reinigung der Waschmaschine verwenden. Diese können die Oberfläche beschädigen.

Reinigung Ihrer Waschmaschine

Pflege nach dem Waschvorgang

• Nachdem der Waschvorgang beendet ist, die Tür und die Innenseite der Türdichtung abwischen, um sämtliche Feuchtigkeit zu entfernen.
• Lassen Sie die Tür offen, damit das Innere der Trommel trocknen kann.
• Wischen Sie das Gehäuse der Waschmaschine mit einem trockenen Tuch ab, um sämtliche Feuchtigkeit zu entfernen.

Reinigung der Außenseite

Eine ordnungsgemäße Pflege Ihrer Waschmaschine kann die Lebensdauer verlängern.

Tür:

- Wischen Sie mit einem feuchten Tuch über die Außen- und Innenseite und anschließend zum Trocknen mit einem weichen Tuch.

Außen:

• Falls etwas verschüttet wird, sofort aufwischen.
• Mit einem feuchten Tuch abwischen.
• Keine scharfen Gegenstände auf die Oberfläche oder die Anzeige drücken.

Pflege und Reinigung des Innenbereichs

• Wischen Sie mit einem Handtuch oder einem weichen Tuch die Türöffnung der Waschmaschine und das Türglas ab.
• Entnehmen Sie die Wäsche immer aus der Waschmaschine, sobald der Waschvorgang beendet ist. Wenn feuchte Kleidungsstücke in der Waschmaschine belassen werden, können diese verknittern, sich verfärben oder zu riechen beginnen.
• Lassen Sie einmal im Monat das Trommelreinigungsprogramm laufen (oder öfter, je nach Bedarf), damit überschüssiges Waschmittel und andere Rückstände entfernt werden.

Reinigung des Filters am Wasserzulauf

• Drehen Sie den Absperrhahn zu, wenn die Waschmaschine für einen längeren Zeitraum (z. B. Urlaub) nicht benutzt wird, besonders wenn in der Nähe kein Bodenauslass (Gully) vorhanden ist.
• Das Symbol, I , E^* wird auf dem Bedienfeld angezeigt, wenn kein Wasser in die Waschmittelschublade gelangt.
• Wenn das Wasser sehr hart ist oder Spuren von Kalkrückständen enthält, wird der Filter am Wasserzulauf möglicherweise verstopft. Daher ist es angebracht, diesen gelegentlich zu reinigen.

1 Drehen Sie den Wasserhahn zu und schrauben Sie den Wasserzulaufschlauch ab.

Simple line drawing of a cable inserted into a socket with a circular arrow indicating direction (no text or symbols)

2 Reinigen Sie den Filter mit einer harten Bürste.

Reinigung des Filters der Ablaufpumpe

• Im Ablauffilter sammeln sich Fusseln und kleinere Gegenstände, die in der Wäsche vergessen wurden. Kontrollieren Sie regelmäßig, dass der Filter sauber ist, damit Ihre Waschmaschine leichtgängig läuft.
• Lassen Sie das Wasser abkühlen, bevor Sie die Ablaufpumpe reinigen, eine Notentleerung durchführen oder die Tür im Notfall öffnen.

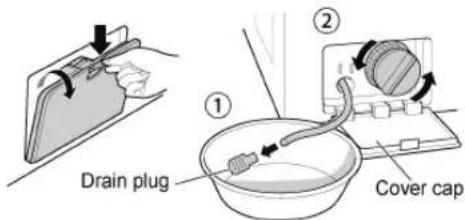

1 Öffnen Sie die Abdeckklappe und ziehen Sie den Schlauch heraus.

Illustration of a hand holding a folder with a tool, showing a curved arrow indicating rotation (no text or symbols present)

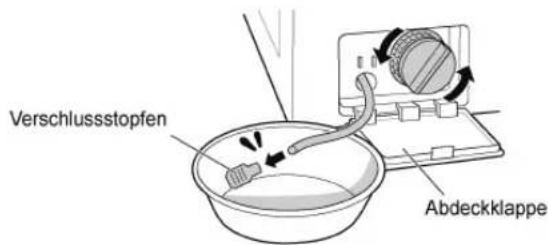

2 Schrauben Sie den Verschlussstopfen heraus und öffnen Sie den Filter durch Drehen nach links.

3 Alle Fremdkörper aus dem Pumpenfilter entfernen.

4 Setzen Sie den Pumpenfilter nach der Reinigung wieder ein und schrauben Sie den Verschlussstopfen ein.

Hand operating a mechanical device with a rotating wheel and tool (no text or symbols visible)

5 Schließen Sie die Abdeckklappe.

Illustration of a hand pressing down on a laptop keyboard with directional arrows (no text or symbols)

! ACHTUNG

• Lassen Sie das Wasser zuerst aus dem Ablaufschlauch laufen und öffnen Sie anschließend den Pumpenfilter, um die Fusseln oder Fremdkörper zu entfernen.
• Seien Sie beim Ablassen des Wassers vorsichtig, denn es kann heiß sein.

Reinigung der Waschmittelschublade

In der Waschmittelschublade können sich Waschmittel und Weichspüler ablagern. Nehmen Sie die Schublade heraus und kontrollieren Sie ein bis zwei Mal pro Monat, ob dort Ablagerungen vorhanden sind.

1 Zum Herausnehmen der Waschmittelschublade, diese gerade bis zum Anschlag herausziehen.

- Dann fest auf den Entriegelungsknopf drücken und die Schublade herausziehen.

2 Nehmen Sie die Einsätze aus der Schublade heraus.

• Spülen Sie die Einsätze und die Schublade mit warmen Wasser aus, um die Waschmittelablagerungen zu entfernen. Reinigen Sie die Waschmittelschublade nur mit Wasser. Trocknen Sie die Einsätze und die Schublade mit einem weichen Tuch oder Handtuch.
  3 Für die Reinigung der Schubladenöffnung verwenden Sie ein Tuch oder eine kleine Bürste ohne Metallborsten. Damit lässt sich die Aussparung reinigen.
• Entfernen Sie alle Rückstände oben und unten an der Aussparung.
  4 Wischen Sie sämtliche Feuchtigkeit an der Aussparung mit einem weichen Tuch oder Handtuch ab.
  5 Setzen Sie die Einsätze wieder an die richtige Stelle ein und schieben Sie die Schublade wieder in die Waschmaschine.

Trommelreinigung (optional) ( ⭕ ^+ )

Die Trommelreinigung ist ein spezielles Programm zur Reinigung der Innenseite der Waschmaschine.

Für dieses Programm werden ein höherer Wasserstand und höhere Schleuderdrehzahlen verwendet. Dieses Programm regelmäßig durchführen.

1 Sämtliche Wäsche oder Gegenstände aus der Waschmaschine entfernen und die Tür schließen.
2 Öffnen Sie die Waschmittelschublade und geben Sie ein Mittel zur Vermeidung von Kalkablagerungen (z. B. Calgon) in den Bereich für den Hauptwaschgang.
3 Schließen Sie die Waschmittelschublade langsam.
4 Schalten Sie die Waschmaschine ein und drücken Sie anschließend 3 Sekunden lang die Taste Trommelreinigung. Dann erscheint „LCL“ auf der Anzeige.
5 Drücken Sie die Taste Start/Pause, um das Programm zu starten.
6 Nachdem das Programm beendet ist, lassen Sie die Waschmaschinentür offen, damit diese, die flexible Dichtung und das Türglas trocknen können.

! ACHTUNG

- Falls sich ein Kind in der Nähe befindet, sollten Sie die Tür aus Sicherheitsgründen nicht zu lange offen lassen.

HINWEIS

- Geben Sie kein Waschmittel in die Waschmittelkammer. Es kann zu viel Schaum erzeugt werden, der dann aus der Waschmaschine austritt.

Achten Sie auf das Einfrieren im Winter

• Wenn die Waschmaschine eingefroren ist, arbeitet sie nicht ordnungsgemäß. Stellen Sie sicher, dass die Waschmaschine an einem Ort aufgestellt wird, an dem sie im Winter nicht gefrieren kann.
• Falls die Waschmaschine draußen auf einer Veranda oder anderweitig im Außenbereich aufgestellt werden muss, beachten Sie bitte die folgenden Hinweise.

So vermeiden Sie das Einfrieren des Geräts

- Lassen Sie das restliche Wasser, das nach dem Waschen noch in der Pumpe bleibt, über den Ablaufschlauch vollständig ab. Nachdem das Wasser vollständig abgelassen wurde, verschließen Sie den Ablaufschlauch und die Abdeckklappe wieder.

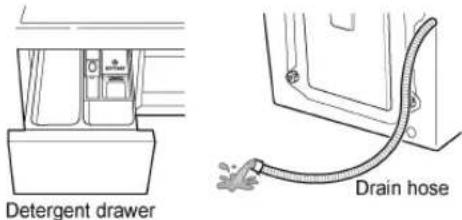

- Lassen Sie den Ablaufschlauch nach unten hängen, damit das Wasser im Schlauch vollständig ablaufen kann.

! ACHTUNG

- Wenn der Ablaufschlauch nicht gerade verlegt ist, so dass das komplette Wasser auslaufen kann, kann das im Schlauch zurückgebliebene Wasser einfrieren.

- Nachdem der Wasserhahn geschlossen wurde, schrauben Sie den Kaltwasser-Zulaufschlauch vom Wasserhahn ab und lassen das Wasser ablaufen, indem Sie den Schlauch nach unten halten.

Kontrolle bei Frostgefahr

- Wenn nach dem Öffnen des Ablaufschlauchstopfens kein Restwasser ausläuft, den Ablauf überprüfen.

- Zum Einschalten wählen Sie Spülen und Schleudern und drücken die Taste Start/Pause.

HINWEIS

- Kontrollieren Sie, ob während des Spülvorgangs Wasser in die Waschmittelschublade gelangt und während des Schleudervorgangs Wasser aus dem Ablaufschlauch gepumpt wird.

- Wenn „ F “ auf der Anzeige erscheint während die Waschmaschine läuft, kontrollieren Sie den Zulauf und den Ablauf (einige Modelle verfügen nicht über eine Alarmfunktion, mit der die Frostgefahr angezeigt wird).

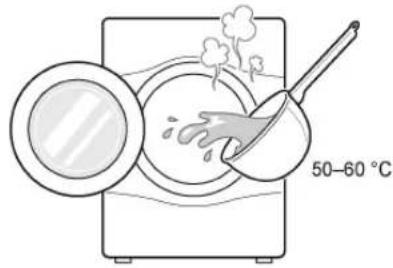

So gehen Sie vor, wenn die Waschmaschine eingefroren ist

- Vergewissern Sie sich, dass sämtliche Wäsche aus der Trommel entfernt wurde, schütten Sie 50–60 °C heißes Wasser auf die Gummiteile in der Trommel, schließen Sie die Tür und warten Sie 1 - 2 Stunden.

ACHTUNG

• Kein kochendes Wasser verwenden. Das kann zu Verbrennungen führen oder die Waschmaschine beschädigen.
• Öffnen Sie die Abdeckklappe und ziehen Sie den Stopfen vom Ablaufschlauch ab, damit das restliche Wasser jetzt vollständig ablaufen kann.

HINWEIS

- Falls das Wasser nicht abläuft, bedeutet dies, dass das Eis noch nicht vollständig geschmolzen ist. In diesem Fall müssen Sie noch weiter warten.

- Nachdem das Wasser vollständig aus der Trommel abgelassen wurde, verschließen Sie den Ablaufschlauch für Restwasser wieder mit dem Stopfen, wählen Sie Spülen und Schleudern und drücken Sie die Taste Start/Pause.

Line drawing of a mechanical component or device with no visible text, numbers, or symbols

Waschmittelschublade

HINWEIS

- Kontrollieren Sie, ob während des Spülvorgangs Wasser in die Waschmittelschublade gelangt ist und während des Schleudervorgangs Wasser aus dem Ablaufschlauch gepumpt wird.

- Bei Problemen mit dem Wasserzulauf, gehen Sie wie folgt vor.

- Schließen Sie den Wasserhahn und tauen Sie den Wasserhahn und die beiden Anschlussbereiche des Zulaufschlauchs mit einem mit heißem Wasser getränkten Tuch auf. - Schrauben Sie den Zulaufschlauch ab und tauchen Sie ihn in warmes Wasser, das eine Temperatur von ca. 50–60 °C hat.

Verwendung der Funktion Smart Diagnosis™

Verwenden Sie diese Funktion, wenn Sie eine genaue Diagnose durch das Servicecenter von LG Electronics benötigen, weil das Gerät eine Störung hat oder ausgefallen ist. Verwenden Sie diese Funktion erst, nachdem Sie sich mit einem Servicemitarbeiter in Verbindung gesetzt haben, nicht während des normalen Betriebs.

1 Drücken Sie die Taste An/Aus, um die Waschmaschine einzuschalten. Drücken Sie keine anderen Tasten oder drehen das Programmwahlrad.

2 Wenn Sie vom Mitarbeiter des Servicecenters dazu aufgefordert werden, halten Sie die Sprechmuschel Ihres Telefons neben die Taste An/Aus.

3 Drücken Sie die Taste Temp. und halten Sie diese 3 Sekunden lang gedrückt, während Sie die Sprechmuschel an das Symbol oder die Taste An/Aus halten.

4 Halten Sie das Telefon an dieser Stelle bis die Tonübertragung abgeschlossen ist. Die Restzeit für die Datenübertragung wird angezeigt.

• Um die besten Ergebnisse zu erzielen, das Telefon nicht bewegen, während die Töne übertragen werden.
• Wenn der Mitarbeiter des Servicecenters keine genaue Aufzeichnung der Daten erhalten hat, bittet er Sie möglicherweise, den Vorgang zu wiederholen.

5 Wenn die Übertragung beendet ist und keine Töne mehr zu hören sind, können Sie das Gespräch mit dem Mitarbeiter des Servicecenters wieder aufnehmen. Er ist dann in der Lage, Ihnen mit den Informationen weiterzuhelfen, die zur Analyse der Störung übertragen wurden.

HINWEIS

• Die Smart Diagnosis™-Funktion ist abhängig von der Gesprächsqualität vor Ort.
• Die Kommunikationsleistung wird verbessert und Sie können besseren Service erhalten, wenn Sie das Festnetztelefon verwenden.
• Wenn die Übertragung der Daten für die Smart Diagnosis™ aufgrund der schlechten Gesprächsqualität unzureichend ist, kann Ihnen unter Umständen nicht der bestmögliche Service für die Smart Diagnosis™ zur Verfügung gestellt werden.

FEHLERBEHEBUNG

- Ihre Waschmaschine ist mit einem automatischen Fehlerüberwachungssystem zur Erkennung und Diagnose von Problemen in einem frühen Stadium ausgestattet. Falls Ihre Waschmaschine nicht ordnungsgemäß oder überhaupt nicht funktioniert, prüfen Sie die folgenden Punkte, bevor Sie das Servicecenter anrufen:

Diagnoseprobleme

Symptome	Ursache	Lösung
Klapperndes und klirrendes Geräusch	Möglicherweise befinden sich Fremdkörper, wie etwa Münzen oder Sicherheitsnadeln, in der Trommel oder der Pumpe.	Halten Sie die Waschmaschine an und kontrollieren Sie die Trommel und den Filter am Ablauf.Falls das Geräusch immer noch vorhanden ist, nachdem die Waschmaschine wieder gestartet wurde, wenden Sie sich an Ihr autorisiertes Servicecenter.
Klopfendes Geräusch	Eine zu schwer beladene Trommel kann ein klopfendes Geräusch verursachen. Das ist normal.	Wenn das Geräusch weiterhin vorkommt, ist die Waschmaschine eventuell nicht richtig ausgewuchtet. Halten Sie das Gerät an und verteilen Sie die Wäsche in der Trommel neu.
Vibrierendes Geräusch	Wurden alle Transportschrauben und die Trommelhalterung entfernt?Stehen alle Füße fest auf dem Boden?	Falls dies nicht während des Aufstellvorgangs geschehen ist, schlagen Sie in der Installationsanweisung nach, wie man die Transportschrauben entfernt.Möglicherweise ist die Wäsche in der Trommel nicht gleichmäßig verteilt. Halten Sie die Waschmaschine an und ordnen Sie die Wäsche in der Trommel neu an.
Wasser tritt aus	Die Zulaufschläuche oder der Ablaufschlauch am Wasserhahn oder an der Waschmaschine sind locker.Die Ablaufrohre im Haus sind verstopft.	Schlauchanschlüsse kontrollieren und ggf. festziehen.Verstopfung in den Ablaufrohren beseitigen. Wenden Sie sich ggf. an einen Klempner.
Übermäßige Schaumbildung		Zu viel Waschmittel oder nicht geeignetes Waschmittel kann übermäßiges Schäumen verursachen, das zum Austreten von Wasser führt.
Es gelangt kein Wasser in die Waschmaschine oder es kommt nur langsam an	Der Wasserdruck am Aufstellort ist unzureichend.Der Wasserhahn für den Zulauf ist nicht vollständig geöffnet.Wasserzulaufschlauch oder -schläuche hat (haben) Knickstellen.Den Filter am Zulaufschlauch (an den Zulaufschläuchen) ist verstopft.	Versuchen Sie es an einem anderen Wasserhahn im Haus.Öffnen Sie den Wasserhahn vollständig.Schlauch gerade verlegen.Kontrollieren Sie den Filter am Zulaufschlauch.
Wasser in der Waschmaschine läuft nicht ab oder läuft nur langsam ab	Ablaufschlauch ist geknickt oder verstopft.Der Filter am Ablauf ist verstopft.	Ablaufschlauch reinigen und gerade verlegen.Reinigen Sie den Filter am Ablauf.
Waschmaschine startet nicht	Möglicherweise ist das Netzkabel nicht eingesteckt oder die Verbindung ist locker.Haussicherung herausgesprungen, Trennschalter ausgelöst oder es kam zu einem Stromausfall.Der Wasserhahn für den Zulauf ist nicht geöffnet.	Achten Sie darauf, dass der Stecker genau in die Wandsteckdose passt.Trennschalter wieder zurücksetzen oder Sicherung auswechseln. Kapazität der Sicherung nicht erhöhen. Falls das Problem eine Überlastung des Stromkreises ist, lassen Sie dies von einem qualifizierten Elektriker beheben.Drehen Sie den Wasserhahn für den Zulauf auf.
Waschmaschine schleudert nicht	Kontrollieren Sie, ob die Tür richtig geschlossen ist.	Schließen Sie die Tür und drücken Sie die Taste Start/Pause. Nach Drücken der Taste Start/Pause kann es kurze Zeit dauern, bis die Waschmaschine mit dem Schleudern beginnt. Die Tür muss geschlossen sein, bevor der Schleudervorgang beginnen kann. Legen Sie noch 1 oder 2 gleichartige Kleidungsstücke in die Trommel, damit die Last besser ausgeglichen wird. Ordnen Sie die Wäsche in der Trommel neu an, damit ein ordnungsgemäßes Schleudern ermöglicht wird.
Tür öffnet sich nicht		Sobald die Waschmaschine gestartet hat, kann die Tür aus Sicherheitsgründen nicht geöffnet werden. Kontrollieren Sie, ob das Symbol „Türsicherung“ aufleuchtet. Nachdem das Symbol „Türsicherung“ erloschen ist, können Sie die Tür sicher öffnen.
Dauer des Waschgangs verzögert		Die Waschdauer kann je nach Wäschemenge, Wasserdruck, Wassertemperatur und anderweitigen Nutzungsbedingungen variieren. Wenn eine Unwucht erkannt wird oder wenn das Schaumbeseitigungsprogramm läuft, verlängert sich die Waschdauer.
Überlaufen von Weichspüler	Zu viel Weichspüler kann zum Überlaufen führen.	Beachten Sie die Anweisungen des Weichspülerherstellers damit die richtige Menge verwendet wird. Den maximalen Füllstand nicht überschreiten.
Weichspüler wurde zu früh ausgegeben		Schließen Sie die Waschmittelschublade langsam. Öffnen Sie die Schublade während des Waschgangs nicht.
Probleme beim Trocknen	Maschine trocknet nicht	Gerät nicht überladen. Kontrollieren Sie, ob die Waschmaschine ordnungsgemäß abpumpt, damit sie der Wäsche die entsprechende Wassermenge entziehen kann. Es sind zu wenig Kleidungsstücke in der Trommel damit sie sich ordentlich drehen kann. Ein paar Handtücher dazu geben.

Fehlermeldungen

Symptome		Ursache	Lösung
		Der Wasserdruck am Aufstellort ist unzureichend.Die Wasserhähne für den Zulauf sind nicht vollständig geöffnet.Wasserzulaufschlauch oder -schläuche hat (haben) Knickstellen.Der Filter am Zulaufschlauch (an den Zulaufschläuchen) ist verstopft.Falls es am Wasserzulaufschlauch zu einer Undichtigkeit kommt, leuchtet die Anzeige rot.· Dies kann je nach Modell variieren.	Versuchen Sie es an einem anderen Wasserhahn im Haus.Öffnen Sie den Wasserhahn vollständig.Schlauch (Schläuche) gerade verlegen.Kontrollieren Sie den Filter am Zulaufschlauch.
		Ablaufschlauch ist geknickt oder verstopft.Der Filter am Ablauf ist verstopft.	Ablaufschlauch reinigen und gerade verlegen.Reinigen Sie den Filter am Ablauf.
		Zu wenig Wäsche in der Trommel.Die Trommel läuft unrund.Das Haushaltsgerät verfügt über ein Erkennungs- und Ausgleichssystem für Unwucht. Wenn einzelne, schwere Gegenstände in die Trommel gegeben werden (z. B. Badvorleger, Bademantel usw.) kann das Gerät den Schleudergang anhalten oder den Schleudergang sogar komplett unterbrechen.Falls die Wäsche am Ende des Programms immer noch zu nass ist, geben Sie kleinere Wäschestücke hinzu, um die Beladung auszugleichen, und wiederholen Sie den Schleudergang.Stellen Sie sicher, dass die Tür nicht geöffnet ist.	Legen Sie noch 1 oder 2 gleichartige Kleidungsstücke in die Trommel, damit die Last besser ausgeglichen wird.Legen Sie noch 1 oder 2 gleichartige Kleidungsstücke in die Trommel, damit die Last besser ausgeglichen wird.Ordnen Sie die Wäsche in der Trommel neu an, damit ein ordnungsgemäßes Schleudern ermöglicht wird.Ordnen Sie die Wäsche in der Trommel neu an, damit ein ordnungsgemäßes Schleudern ermöglicht wird.Schließen Sie die Tür vollständig.Falls dE , dE I , dE 2^n nicht freigegeben wird, wenden Sie sich an den Kundendienst.
			Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an den Kundendienst.
		Aufgrund eines fehlerhaften Wasserhahns ist zu viel Wasser eingelaufen.	Schließen Sie den Wasserhahn.Ziehen Sie den Netzstecker aus der Steckdose.Wenden Sie sich an den Kundendienst.
		Störung am Wasserfüllstandsensor.	Schließen Sie den Wasserhahn.Ziehen Sie den Netzstecker aus der Steckdose.Wenden Sie sich an den Kundendienst.
		Überlastung des Motors.	Lassen Sie die Waschmaschine 30 Minuten lang stehen und den Motor abkühlen. Starten Sie anschließend das Programm neu.
		Wasser tritt aus.	Wenden Sie sich an den Kundendienst.

GARANTIE

Diese eingeschränkte Garantie gilt nicht für Folgendes:

• Kundendienstfahrten zur Auslieferung, Abholung, Installation oder Reparatur des Geräts; Unterweisung des Kunden in der Bedienung des Geräts; Reparatur oder Ersatz von Sicherungen oder Korrekturen an der Verkabelung oder den Rohrleitungen oder Korrektur nach nicht autorisierten Reparaturen/Installationen.
• Ausfall des Geräts während Stromausfällen und Unterbrechungen oder unangemessener Stromversorgung.
• Beschädigung aufgrund von leckenden oder geborstenen Wasserrohren, eingefrorenen Wasserrohren, verengten Zuleitungen, nicht angemessener oder unterbrochener Wasserversorgung oder nicht angemessener Versorgung mit Luft.
• Beschädigung aufgrund des Betriebs des Geräts in korrodierender Umgebung oder entgegen den Anweisungen, die in der Bedienungsanleitung für das Gerät aufgeführt sind.
• Beschädigung des Geräts durch Unfälle, Schädlinge und Ungeziefer, Blitzschlag, Wind, Brand, Überflutungen oder durch Höhere Gewalt.
• Beschädigung oder Ausfall, die durch eine nicht autorisierte Änderung oder Abwandlung verursacht werden, oder falls es anderweitig als für den dafür vorgesehenen Zweck eingesetzt wird, oder eventuelle Wasserundichtigkeiten, wenn das Gerät nicht ordnungsgemäß angeschlossen wurde.
• Beschädigung oder Ausfall durch falsche Strom-, Spannungs- oder Rohrleitungswerte, kommerzieller oder industrieller Einsatz, oder die Verwendung von Zubehör, Bauteilen oder verbrauchbaren Reinigungsmitteln, die von LG nicht genehmigt sind.
• Beschädigungen, die durch Transport und Handhabung verursacht werden, einschließlich Kratzer, Beulen, Späne und/oder Beschädigung der Oberfläche Ihres Geräts, es sei denn, eine solche Beschädigung ist auf Fehler im Material oder in der Verarbeitung zurückzuführen.
• Beschädigung oder fehlende Teile an einem Ausstellungsstück, einem Gerät ohne Verpackung, einem mit Rabatt verkauften oder aufbereiteten Gerät.
• Geräte, an denen die Original-Seriennummern entfernt oder verändert wurden oder die nicht einwandfrei zuzuordnen sind. Die Modell- und Seriennummern sind zusammen mit dem originalen Kaufbeleg für die Überprüfung der Garantie erforderlich.
• Anstieg des Strom- und Wasserverbrauchs und zusätzliche Kosten seitens des Versorgungsunternehmens.
• Reparaturen, wenn Ihr Gerät nicht für den normalen Gebrauch im Haushalt oder abweichend von den Anweisungen, die in der Bedienungsanleitung für das Gerät aufgeführt sind, eingesetzt wird.
• Kosten in Zusammenhang mit der Abholung Ihres Geräts zuhause, wenn es repariert werden muss.
• Der Abbau und die Neuinstallation des Geräts, wenn dieses an einem nicht zugänglichen Standort aufgestellt ist oder nicht in Übereinstimmung mit den veröffentlichten Anweisungen für die Installation, einschließlich den Bedienungs- und Installationshandbüchern von LG, aufgestellt wurde.
• Beschädigungen aufgrund von Missbrauch, unsachgemäßem Gebrauch, nicht ordnungsgemäßer Installation, Reparatur oder Wartung. Zu nicht ordnungsgemäßer Reparatur gehört die Verwendung von Teilen, die nicht von LG genehmigt oder spezifiziert sind.

Außergewöhnliche Vibrationen oder Geräusche, die hervorgerufen werden, weil die Transportschrauben oder die Trommelhalterung nicht entfernt wurden.					Isport-auben	Transportschrauben und Trommelhalterung entfernen.
		Trommelhalterung	Unterlage aus Karton
Undichtigkeit durch Schmutz (Haare, Fusseln) an Dichtung und Türglas.						Reinigen Sie die Dichtung und das Türglas.

Kein Ablauf aufgrund von Verstopfung des Pumpenfilters.	→		Reinigen Sie den Pumpenfilter.
Kein Wasserzulauf, weil die Filter am Wassereinlassventil verstopft sind oder die Wasserzulaufschläuche Knickstellen haben.	→		Reinigen Sie den Filter am Einlassventil oder installieren Sie die Wasserzulaufschläuche neu.
Kein Wasserzulauf, weil zu viel Waschmittel verwendet wird.	→	Waschmittel-schublade	Reinigen Sie die Waschmittelschublade.
Nach Abschluss des Waschvorgangs ist die Wäsche heiß oder warm, weil die Zulaufschläuche vertauscht angeschlossen wurden.	→		Schließen Sie die Zulaufschläuche richtig an.
Es wird kein Wasser gezogen, weil der Wasserhahn nicht aufgedreht ist.	→		Drehen Sie den Wasserhahn auf.
Undichtigkeit wird verursacht durch nicht ordnungsgemäß angeschlossenen Ablaufschlauch oder verstopften Ablaufschlauch.	→		Schließen Sie den Ablaufschlauch nochmals an.
Undichtigkeit wird durch einen nicht ordnungsgemäß angeschlossenen Wasserzulaufschlauch oder die Verwendung von Zulaufschläuchen anderer Marken verursacht.	→		Schließen Sie den Zulaufschlauch nochmals an.
Der Fehler in der Stromzufuhr wird durch eine lockere Verbindung des Netzkabels oder ein Problem in der Steckdose verursacht.	→		Netzkabel nochmals anschließen oder die Steckdose auswechseln.
Kundendienstfahrten zur Anlieferung, Abholung, Installation des Geräts oder zur Unterweisung des Kunden in der Bedienung des Geräts. Abbau und Neuinstallation des Geräts.	→		Die Garantie umfasst ausschließlich Fehler in der Herstellung.Kundendienstarbeiten, die auf einer unsachgemäßen Installation basieren, sind nicht eingeschlossen.
Wenn nicht alle Schrauben ordnungsgemäß montiert sind, kann dies starke Vibrationen verursachen (nur Modell mit Sockel).	→		Montieren Sie 4 Schrauben an jeder Ecke (insgesamt 16 Stk.).
Geräusch (pochend) durch schwappendes Wasser, wenn die Waschmaschine mit Wasser gefüllt wird.	→		Stellen Sie den Wasserdruck durchZudrehen des Wasserventils oder Wasserhahns im Haus ein.

Produktdatenblatt Verordnung (EU) Nr. 1061/2010

Name oder Warenzeichen des Herstellers	LG
Modellkennung des Herstellers	F12U2V9KG	F14U2V9KG
Nennkapazität	9	9	kg
Energieeffizienzklasse	A+++	A+++
“EU-Umweltzeichen” gemäß Verordnung (EG) Nr. 66/2010	Nein	Nein
Jährlicher Energieverbrauch (AEC) in kWh/Jahr auf der Grundlage von 220 Standard-Waschzyklen für 60°C- und 40°C- Koch-/Buntwäsche bei vollständiger Befüllung und Teilbefüllung sowie dem Verbraucher der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.	152	152	kWh/Jahr

Energieverbrauch

- Für Standard 60°C Koch-/Buntwäsche bei vollständiger Befüllung	0,81	0,81	kWh
- Für Standard 60°C Koch-/Buntwäsche bei Teilbefüllung	0,61	0,61	kWh
- Für Standard 40°C Koch-/Buntwäsche bei Teilbefüllung	0,58	0,58	kWh
Gewichtete Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand	0,45	0,45	W
Gewichteter jährlicher Wasserverbrauch (AWC) in Liter/Jahr auf der Grundlage von 220 Standard-Waschzyklen für 60°C- und 40°C Koch-/Buntwäsche bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.	9000	9000	Liter/Jahr
Schleudereffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)	B	A
Maximale Schleuderdrehzahl beim Standardprogramm "Koch-Buntwäsche 60°C" bei vollständiger Befüllung oder beim Standardprogramm "Koch-/Buntwäsche 40°C" bei Teilbefüllung, wobei der niedrigere Wert maßgeblich ist. Restfeuchte beim Standardprogramm "Koch-Buntwäsche 60°C" bei vollständiger Befüllung oder beim Standardprogramm "Koch-/Buntwäsche 40°C" bei Teilbefüllung, wobei der höhere Wert maßgeblich ist.	1200	1400	U/Min.
	53	44	%
Die Standard-Waschprogramme, auf die sich die Angaben auf dem Etikett und im Produktdatenblatt beziehen, eignen sich zur Reinigung normal verschmutzter Baumwollwäsche. Bei diesen Waschprogrammen handelt es sich zudem um die effizientesten Programme in Bezug auf den Strom- und Wasserverbrauch;	"Baumwolle+ 60 °C/40 °C"

Programmdauer

- Für Standard 60°C Koch-/Buntwäsche bei vollständiger Befüllung	277	278	Min.
- Für Standard 60°C Koch-/Buntwäsche bei Teilbefüllung	224	225	Min.
- Für Standard 40°C Koch-/Buntwäsche bei Teilbefüllung	219	220	Min.
Dauer des unausgeschalteten Zustands	10	10	Min.
Luftschallemissionen in dB(A) re 1 pW, auf die nächstliegende Ganzzahl gerundet, beim Waschen und Schleudern im Standardprogramm "Koch-/Buntwäsche 60°C" bei vollständiger Befüllung.	53 / 73	53 / 74	dB(A)

Freistehender Waschvollautomat

Anmerkung

Garantiebedingungen für Waschtrockner

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkäufer ausgefüllten und unterschriebenen Garantiekarte vorlegt. Die Seriennummer des Produkts muß mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!

2. Während der Garantiezeit werden für den o.g. LG Waschtrockner alle Mängel in der nachfolgend beschriebenen Art und Weise kostenlos behoben, sofern sie nachweislich auf Fabrikations- oder Materialfehler zurückzuführen sind. In den ersten 2 Jahren wird Ihr Gerät auf Kosten von LG repariert, oder falls nötig durch ein gleichwertiges LG Produkt kostenlos ersetzt. Nach Ablauf dieser 2 Jahre werden Ihnen für die anschließenden 8 Jahre im Reparaturfall folgende Ersatzteile kostenlos zur Verfügung gestellt: Stator, Rotor und Motorsensor. Reparaturbedingte Nebenkosten (Arbeits-, Wege-, Transportkosten oder weitere Ersatzteile) sind ausgeschlossen.

3. Ausgeschlossen von der Garantie sind u.a., aber nicht ausschließlich Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleißteile und leicht zerbrechliche Produkteile (wie z.B. Sichtscheiben, Glimm- oder Glühlampen). Schäden, die auf dem Transport entstehen, gehen ebenso wie Versand- und Verpackungskosten zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzte Teile gehen in unser Eigentum über. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert!

5. Diese Garantie gilt für den Erstbenutzer des Gerätes. Diese Garantie ist eine persönliche Garantie und nicht auf andere Personen übertragbar.

6. Heben Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.

Urkunde

10 Jahre erweiterte Garantie

Für LG Waschtrockner mit Direct Drive Motor

Vielen Dank, dass Sie sich für dieses Modell entschieden haben.

Wir sind sicher, dass Ihnen Ihr neues Gerät in den kommenden Jahren viel Freude bereiten wird.

Für diesen Waschtrockner stehen Ihnen als Verbraucher Gewährleistungsrechte gegenüber Ihrem Händler zu.

LG Electronics Deutschland GmbH (LG) gewährt zusätzlich eine Garantie auf alle Baugruppen von 24 Monaten ab Rechnungs-/Belegdatum.

Über diese Garantie hinaus gewähren wir weitere 8 Jahre Material-Garantie auf den Direct Drive Motor (gilt ausschließlich für Neugeräte, die ab 01.09.2008 gekauft wurden, im Übrigen gelten unsere umseitig aufgeführten Garantiebedingungen).

Gerätetyp :

Seriennummer :

Name des Käufers :

Kaufdatum :

Stempel / Unterschrift des Fachhändlers

Anmerkung

OWNER'S MANUAL

WASHING MACHINE

Before beginning installation, read these instructions carefully. This will simplify installation and ensure that the product is installed correctly and safely. Leave these instructions near the product after installation for future reference.

F12U2V9KG

F14U2V9KG

TABLE OF CONTENTS

This manual is produced for a group of products and may contain images or content different from the model you purchased.

This manual is subject to revision by the manufacturer.

SAFETY INSTRUCTIONS 03

Important Safety Instructions....05

INSTALLATION....08

Specifications 08

Accessories 08

Installation Place Requirements....09

Unpacking and Removing Shipping Bolts 10

Using Non-Skid Pads (Optional).... 11

Wooden Floors (Suspended Floors)....11

Leveling the Washing Machine....12

Connecting Inlet Hose 12

Installation of Drain Hose 15

Electrical Connections (In the UK Only) 15

OPERATION 16

Using the Washing Machine....16

Sorting laundry 17

Adding Cleaning Products 18

Control Panel 20

Programme Table 21

Option Cycle 25

Using Smart Function (Optional) 28

MAINTENANCE....30

Cleaning your Washing Machine 30

Cleaning the Water Inlet Filter 30

Cleaning the Drain Pump Filter 31

Cleaning the Dispenser Drawer....32

Trommelreinigung (Tub Clean) (Optional) 32

Caution on Freezing During Winter 33

Using the Smart Diagnosis™ Function 35

TROUBLESHOOTING....36

Diagnosing Problems 36

Error Messages 38

WARRANTY....40

OPERATING DATA....43

SAFETY INSTRUCTIONS

The following safety guidelines are intended to prevent unforeseen risks or damage from unsafe or incorrect operation of the product.

The guidelines are separated into 'WARNING' and 'CAUTION' as described below.

This symbol is displayed to the indicate matters and operations that can cause risk. Read the part with this symbol carefully and follow the instructions in order to avoid risk.
⚠ WARNING - This indicates that the failure to follow the instructions can cause serious injury or death.
CAUTION - This indicates that the failure to follow the instructions can cause the minor injury or damage the product.

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using your product, basic safety precautions should be followed, including the following.

CHILDREN IN THE HOUSEHOLD

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

For use in Europe:

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance.

Cleaning and user maintenance shall not be made by children without supervision.

Children of less than 3 years should be kept away unless continuously supervised.

GROUNDING REQUIREMENTS

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or electric shock, or to prevent property damage, injury to persons, or death.

• This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current.
• This appliance is equipped with a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
• Improper connection of the equipment-grounding conductor can result in risk of electric shock. Check with a qualified electrician or service person if you are in doubt as to whether the appliance is properly grounded.
• Do not modify the plug provided with the appliance. If it does not fit the outlet, have a proper outlet installed by a qualified electrician.

DISPOSAL OF YOUR OLD APPLIANCE

1. This crossed-out wheeled bin symbol indicates that waste electrical and electronic products (WEEE) should be disposed of separately from the municipal waste stream.
2. Old electrical products can contain hazardous substances so correct disposal of your old appliance will help prevent potential negative consequences for the environment and human health.
   Your old appliance may contain reusable parts that could be used to repair other products, and other valuable materials that can be recycled to conserve limited resources.
3. You can take your appliance either to the shop where you purchased the product, or contact your local government waste office for details of your nearest authorised WEEE collection point. For the most up to date information for your country please see www.lg.com/global/recycling

Important Safety Instructions

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using your product, basic safety precautions should be followed, including the following.

Installation

• Never attempt to operate this appliance if it is damaged, malfunctioning, partially disassembled, or has missing or broken parts, including a damaged cord or plug. It can cause electric shock or injury.
• This appliance is heavy. Two or more people may be needed to install and move the appliance. Failure to do so can result in injury.
• Store and install this appliance where it will not be exposed to temperatures below freezing or exposed to outdoor weather conditions. Failure to do so can result in leakage.
• Tighten the drain hose to avoid separation. Splashing of water may cause electric shock.
• If the supply cord is damaged, it must be replaced by the manufacturer or its service agents or similarly qualified person in order to avoid a hazard.
• The appliance must not be installed behind a lockable door, a sliding door or a door with a hinge on the opposite side to that of the tumble dryer, in such a way that a full opening of the tumble dryer door is restricted.

Operation

• Do not use a sharp object like drill or pin to press or separate an operation unit. It can cause the electric shock or injury.
• Only an authorized repair person from LG Electronics service centre should disassemble, repair, or modify the product. Improper service may cause injury, electric shock or fire.
• Do not spray the water inside or outside the product to clean it. Water can damage the insulation, causing electric shock or fire.
• Keep the area underneath and around your appliances free of combustible materials such as lint, paper, rags, chemicals, etc. Improper use can cause fire or explosion.
• Do not put living animals, such as pets into the product. It may cause injury.
• Do not leave this appliance door open. Children may hang on the door or crawl inside the appliance, causing damage or injury.

- Never reach into this appliance while it is operating. Wait until the drum has completely stopped. Failure to do so may result in injury.

- Do not put in, wash or dry articles that have been cleaned in, washed in, soaked in, or spotted with combustible or explosive substances (such as wax, oil, paint, gasoline, degreasers, drycleaning solvents, kerosene, vegetable oil, cooking oil, etc.). Improper use can cause fire or explosion.

- In case of flood, stop using the product and contact the LG Electronics service centre. Contact with water can cause electric shock.

- Do not push down the door excessively, when the appliance door is open. Doing so may topple over the appliance and it can cause the injury.

- Use new hose-sets supplied with the appliance. Old hose-sets should not be reused. Water leakage may cause property damage.

- Do not touch the door during steam cycles, drying or high-temperature washing. The door surface can become very hot. Allow the door lock to release before opening the door. Failure to do so may result in injury.

- Do not use inflammable gas and combustible substances (benzene, gasoline, thinner, petroleum, alcohol, etc.) around the product. It may cause explosion or fire.

- If the drain hose or inlet hose is frozen during winter, use it only after thawing. Freezing may cause fire or electric shock, and frozen parts may cause product malfunction or reduction in product life span.

- Keep all washing detergents, softener and bleach away from children. These products contain poisonous materials.

- Do not plug multiple products into multiple socket-outlets or extension cords. This can cause fire.

- Remove the power plug when you clean the product. Not removing the plug may result in electric shock or injury.

- Do not touch the power plug with wet hands. It can cause the electric shock or injury.

- When pulling out the power plug from an outlet, hold the power plug, not the cable. Damage of the cable can cause the electric shock or injury.

- Do not bend the power cable excessively or place a heavy object on top of it. Damage of the power cable can cause electric shock or fire.

Disposal

• Before discarding an old appliance, unplug it. Render the plug useless. Cut off the cable directly behind the appliance to prevent misuse.
• Dispose of the packaging material (such as vinyl and styrofoam) away from children. The packaging material can suffocate a child.
• Remove the door to the washing compartment before this appliance is removed from service or discarded to avoid the danger of children or small animals getting trapped inside. Failure to do so can result in serious injury to persons or death.

Specifications

1 Transit bolts
2 Power plug
3 Drawer
4 Control panel
5 Drum
6 Door
7 Drain hose
8 Drain plug
9 Drain pump filter
10 Cover cap (Location may vary depending on products)
11 Adjustable feet

• Power supply : 220–240 V\~, 50 Hz
- Size : 600 mm (W) X 560 mm (D) X 850 mm (H)
• Product weight : 63 kg
- Wash Capacity: 9 kg
- Permissible water pressure: 0.1–1.0 MPa (1.0–10.0 kgf / cm ^2 )
- Appearance and specifications may vary without notice to improve the quality of the product.

Accessories

Inlet hose (1EA) (Option: Hot (1EA))

Spanner

Caps for covering shipping bolt holes

Anti-slip sheets (2EA) (Optional)

Installation Place Requirements

Location

Level floor : Allowable slope under the entire washing machine is 1°.

Power outlet : Must be within 1.5 meters of either side of the location of the washing machine.

- Do not overload the outlet with more than one appliance.

Additional Clearance : For the wall, 10 cm: rear /2 cm: right & left side

• Do not place or store laundry products on top of the washing machine at any time.
  • These products may damage the finish or controls.

Positioning

• Install the washing machine on a flat hard floor.
- Make sure that air circulation around the washing machine is not impeded by carpets, rugs, etc.
- Never try to correct any unevenness in the floor with pieces of wood, cardboard or similar materials under the washing machine.
- If it is impossible to avoid positioning the washing machine next to a gas cooker or coal burning insulation (85x60 cm) covered with aluminum foil on the side facing the cooker or stove must be inserted between the two appliances.

• Do not install your washing machine in rooms where freezing temperatures may occur. Frozen hoses may burst under pressure. The reliability of the electronic control unit may be impaired at temperatures below freezing point.
• Please ensure that when the washing machine is installed, it is easily accessible for an engineer in the event of a breakdown.
• With the washing machine installed, adjust all four feet using the transit bolt spanner provided to ensure the appliance is stable, and a clearance of approximately 20 mm is left between the top of the washing machine and the underside of any work-top.
• This equipment is not designed for maritime use or for use in mobile installations such as caravans, aircraft etc.

Electrical Connection

• Do not use an extension cord or double adapter.
• Always unplug the washing machine and turn off the water supply after use.
• Connect the washing machine to an earthed socket in accordance with current wiring regulations.
• The washing machine must be positioned so that the plug is easily accessible.
• Repairs to the washing machine must only be carried out by qualified personnel. Repairs carried out by inexperienced persons may cause injury or serious malfunctioning. Contact your local service centre.
• If the washing machine is delivered in winter and temperatures are below freezing, place the washing machine at room temperature for a few hours before putting it into operation.

Unpacking and Removing Shipping Bolts

1 Lift the washing machine off the foam base.

• After removing the carton and shipping material, lift the washing machine off the foam base. Make sure the tub support comes off with the base and is not stuck to the bottom of the washing machine.
• If you must lay the washing machine down to remove the carton base, always protect the side of the washing machine and lay it carefully on its side. DO NOT lay the washing machine on its front or back.

2 Remove the bolt assemblies.

- Starting with the bottom two shipping bolts, use the spanner (included) to fully loosen all shipping bolts by turning them counterclockwise. Remove the bolt assemblies by wiggling them slightly while pulling them out.

3 Install the hole caps.

- Locate the hole caps included in the accessory pack and install them in the shipping bolt holes.

NOTE

• Save the bolt assemblies for future use. To prevent damage to internal components, DO NOT transport the washing machine without reinstalling the shipping bolts.
• Failure to remove shipping bolts and retainers may cause severe vibration and noise, which can lead to permanent damage to the washing machine. The cord is secured to the back of the washing machine with a shipping bolt to help prevent operation with shipping bolts in place.

Using Non-Skid Pads (Optional)

If you install the washing machine on a slippery surface, it may move because of excessive vibration. Incorrect leveling may cause malfunction through noise and vibration. If this occurs, install the non-skid pads under the leveling feet and adjust the level.

1 Clean the floor to attach the non-skid pads.

- Use a dry rag to remove and clean foreign objects and moisture. If moisture remains, the non-skid pads may slip.

2 Adjust the level after placing the washing machine in the installation area.

3 Place the adhesive side of the non-skid pad on the floor.

- It is most effective to install the non-skid pads under the front legs. If it is difficult to place the pads under the front legs, place them under the back legs.

4 Ensure the washing machine is level.

- Push or rock the top edges of the washing machine gently to make sure that the washing machine does not rock. If the washing machine rocks, level the washing machine again.

Wooden Floors (Suspended Floors)

• Wooden floors are particularly susceptible to vibration.
• To prevent vibration we recommend you place rubber cups at least 15 mm thick of the each foot of the washing machine, secured to at least two floor beams with screws.

Rubber Cup

• If possible install the washing machine in one of the corners of the room, where the floor is more stable.
  • Fit the rubber cups to reduce vibration.
• You can obtain rubber cups (p/no.4620ER4002B) from the LG Service Centre.

NOTE

• Proper placement and leveling of the washing machine will ensure long, regular, and reliable operation.
• The washing machine must be 100% horizontal and stand firmly in position.
• It must not 'Seesaw' across corners under the load.
• The installation surface must be clean, free from floor wax and other lubricant coatings.
• Do not let the feet of the washing machine get wet. Failure to do so may cause vibration or noise.

Leveling the Washing Machine

If the floor is uneven, turn the adjustable feet as required (Do not insert pieces of wood etc. under the feet). Make sure that all four feet are stable and resting on the floor and then check that the appliance is perfectly level (Use a spirit level).

- Once the washing machine is level, tighten the lock nuts up towards the base of the washing machine. All lock nuts must be tightened.

- Diagonal Check

When pushing down the edges of the washing machine top plate diagonally, the washing machine should not move up and down at all (Check both directions). If the washing machine rocks when pushing the machine top plate diagonally, adjust the feet again.

NOTE

• Timber or suspended type flooring may contribute to excessive vibration and unbalance.
• If the washing machine is installed on a raised platform, it must be securely fastened in order to eliminate the risk of falling off.

Connecting Inlet Hose

• Water supply pressure must be between 0.1 MPa and 1.0 MPa (1.0–10.0 kgf/cm²).
• Do not strip or crossthread when connecting inlet hose to the valve.
• If the water supply pressure is more than 1.0 MPa, a decompression device should be installed.
• Periodically check the condition of the hose and replace the hose if necessary.

Checking Rubber Seal Inlet Hose

Two rubber seals are supplied with the water inlet hoses. They are used for preventing water leaks. Make sure the connection to taps is sufficiently tight.

Connecting Hose to Water Tap

Connecting screw-type hose to tap with thread

Screw the hose connector onto the water supply tap.

Illustration of a faucet with a valve and pipe, showing fluid flow direction (no text or symbols)

Connecting screw-type hose to tap without thread

1 Loose the four fixing screws.

2 Remove the guide plate if the tap is too large to fit the adapter.

3 Push the adapter onto the end of the tap so that the rubber seal forms a watertight connection. Tighten the four fixing screws.

Simple line drawing of a faucet with a valve and handle (no text or symbols)

4 Push the inlet hose vertically upwards so that the rubber seal within the hose can adhere completely to the tap and then tighten it by screwing it to the right.

Connecting one touch type hose to tap without thread

1 Unscrew the adapter ring plate and loose the four fixing screws.

2 Remove the guide plate if the tap is too large to fit the adapter.

3 Push the adapter onto the end of the tap so that the rubber seal forms a watertight connection. Tighten the adapter ring plate and the four fixing screws.

Illustration of a hand valve with a wrench and rotating arrow (no text or symbols)

4 Pull the connector latch plate down, push the inlet hose onto the adapter, and release the connector latch plate. Make sure the adapter locks into place.

NOTE

- After connecting the inlet hose to the water tap, turn on the water tap to flush out foreign substances (dirt, sand, sawdust, etc.) in the water lines. Let the water drain into a bucket, and check the water temperature.

Connecting Hose to Washing Machine

Make sure that there are no kinks in the hose and that they are not crushed.

When your washing machine has two valves.

- The Inlet hose with the red connector is for the hot water tap.

Illustration showing a hand inserting a plug into a washing machine, with an inset close-up of the component (no text or symbols present)

NOTE

- After completing connection, if water leaks from the hose, repeat the same steps. Use the most conventional type of tap for the water supply. In case the tap is square or too big, remove the guide plate before inserting the tap into the adaptor.

Using the horizontal tap

Horizontal tap

Extension tap

Square tap

Installation of Drain Hose

• The drain hose should not be placed higher than 100 cm above the floor. Water in the washing machine may not drain or may drain slowly.
• Securing the drain hose correctly will protect the floor from damage due to water leakage.
• If the drain hose is too long, do not force it back into the washing machine. This will cause abnormal noise.

• When installing the drain hose to a sink, secure it tightly with string.
• Securing the drain hose correctly will protect the floor from damage due to water leakage.

Line drawing of a kitchen sink with faucet and measuring tape (no text or symbols)

Electrical Connections (In the UK Only)

The wires in the mains lead are coloured in accordance with the following code:

Green and Yellow: Earth

Blue: Neutral

Brown: Live

This appliance must be earthed.

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The green and yellow wire must be connected to the terminal in the plug which is marked with the letter E or by the earth symbol ( ± ) or coloured Green or Green and Yellow.

The blue wire must be connected to the terminal which is marked with the letter N or coloured Black.

The brown wire must be connected to the terminal which is marked with the letter L or coloured Red.

If a 13 amp (BS 1363) plug is used, fit a 13 amp BS 1362 fuse.

OPERATION

Using the Washing Machine

Before the first wash, select a cycle (Cotton 60 °C, add a half load of detergent), allow the washing machine to wash without clothing. This will remove residue and water from the drum that may have been left during manufacturing.

1 Sort laundry and load items.

- Sort laundry by fabric type, soil level, colour and load size as needed. Open the door and load items into the washing machine.

2 Add cleaning products and/or detergent and softener.

- Add the proper amount of detergent to the detergent dispenser drawer. If desired, add bleach or fabric softener to the appropriate areas of the dispenser.

3 Turn on the washing machine.

- Press the Power button to turn ON the washing machine.

Two hand icons pointing at circular buttons with a plus sign, no text or symbols present

4 Choose the desired washing cycle.

- Press the cycle button repeatedly or turn the cycle selector knob until the desired cycle is selected.

Diagram of a circular mechanical component with two curved arrows indicating rotational motion (no text or symbols)

5 Begin cycle.

- Press the Start/Pause button to begin the cycle. The washing machine will agitate briefly without water to measure the weight of the load. If the Start/Pause button is not pressed within 5 minutes, the washing machine will shut off and all settings will be lost.

6 End of cycle.

- When the cycle is finished, a melody will sound. Immediately remove your clothing from the washing machine to reduce wrinkling. Check around the door seal when removing the load for small items that may be caught in the seal.

Sorting laundry

1 Look for a care label on your clothes.

• This will tell you about the fabric content of your garment and how it should be washed.
  • Symbols on the care labels.

Wash temperature

Normal machine wash

Permanent press

Delicate

Hand wash

Do not wash

2 Sorting laundry.

• To get the best results, sort clothes into loads that can be washed with the same wash cycle.
• Different fabrics need to be washed at varying temperatures and spin speeds.

• Always sort dark colours from pale colours and whites. Wash separately as dye and lint transfer can occur causing discolouration of white and pale garments. If possible, do not wash heavily soiled items with lightly soiled ones.

• Soil (Heavy, Normal, Light) Separate clothes according to amount of soil.

• Colour (White, Lights, Darks) Separate white fabrics from coloured fabrics.
• Lint (Lint producers, Collectors) Wash lint producers and lint collectors separately.

3 Caring before loading.

• Combine large and small items in a load. Load large items first.
• Large items should not be more than half the total wash load. Do not wash single items. This may cause an unbalanced load. Add one or two similar items.
• Check all pockets to make sure that they are empty. Items such as nails, hair clips, matches, pens, coins and keys can damage both your washing machine and your clothes.

• Close zippers, hooks and strings to make sure that these items don't snag on other clothes.
• Pre-treat dirt and stains by brushing a small amount of detergent dissolved water onto stains to help lift dirt.
• Check the folds of the flexible gasket (gray) and remove any small articles.
• Check inside the drum and remove any items from a previous wash.

- Remove any clothing or items from the flexible gasket to prevent clothing and gasket damage.

Diagram showing a hand pressing down on a textured surface with a magnified inset highlighting the interior area (no text or symbols present)

Adding Cleaning Products

Detergent Dosage

• Detergent should be used according to the instruction of the detergent manufacturer and selected according to type, colour, soiling of the fabric and washing temperature.
• If too much detergent is used, too many suds can occur and this will result in poor washing results or cause heavy load to the motor.
• If you wish to use liquid detergent follow the guidelines provided by the detergent manufacturer.
• You can pour liquid detergent directly into the main detergent drawer if you are starting the cycle immediately.
• Do not use liquid detergent if you are using Time Delay, or if you have selected Pre Wash, as the liquid may harden.
• If too many suds occur, reduce the detergent amount.
• Detergent usage may need to be adjusted for water temperature, water hardness, size and soil level of the load. For best results, avoid oversudsing.
• Refer to the label of the clothes, before choosing the detergent and water temperature:
• When using the washing machine, use designated detergent for each type of clothing only:
  – General powdered detergents for all types of fabric
  – Powdered detergents for delicate fabric
  – Liquid detergents for all types of fabric or designated detergents only for wool
• For better washing performance and whitening, use detergent with the general powdered bleach.
• Detergent is flushed from the dispenser at the beginning of the cycle.

NOTE

• Do not let the detergent harden.
  Doing so may lead to blockages, poor rinse performance or odour.
  • Full load : According to manufacturer's recommendation.
  • Part load : 3/4 of the normal amount
  • Minimum load : 1/2 of full load

Adding Detergent and Fabric Softener

Adding detergent

• Main wash only → ∪
• Pre wash+Main wash → ∪ · ∪

NOTE

• Too much detergent, bleach or softener may cause an overflow.
• Be sure to use the appropriate amount of detergent.

Adding fabric softener

- Do not exceed the maximum fill line. Overfilling can cause early dispensing of the fabric softener, which may stain clothes. Close the dispenser drawer slowly.

• Do not leave the fabric softener in the detergent drawer for more than 2 days (Fabric softener may harden).
• Softener will automatically be added during the last rinse cycle.
• Do not open the drawer when water is being supplied.
• Solvents (benzene, etc) should not be used.

NOTE

- Do not pour fabric softener directly on the clothes.

Adding water softener

• A water softener, such as Anti-limescale (e.g. Calgon) can be used to cut down on the use of detergent in extremely hard water areas. Dispense according to the amount specified on the packaging. First add detergent and then the water softener.
• Use the quantity of detergent required for soft water.

Line drawing of a hand inserting a component into a container (no text or symbols)

Using tablet

1 Open the door and put tablets into the drum.

Illustration of a washing machine with a close-up of its lid and a black arrow pointing to it, next to two cylindrical objects (no text or symbols)

2 Load the laundry into the drum and close the door.

Control Panel

1 Power button

• Press the Power button to turn the washing machine on.
• To cancel the Time Delay function, the Power button should be pressed.

2 Start/Pause button

• This Start/Pause button is used to start the wash cycle or pause the wash cycle.
• If a temporary stop of the wash cycle is needed, press the Start/Pause button.

3 Display

• The display shows the settings, estimated time remaining, options, and status messages. When the product is turned on, the default settings in the display will illuminate.
• The display shows estimate time remaining. While the size of the load is being calculated automatically, blinking or 'Detecting' appears.

4 Programme Dial

• Programmes are available according to laundry type.
• Lamp will light up to indicate the selected programme.

5 Options

• This allows you to select an additional cycle and will light when selected.
• Use these buttons to select the desired cycle options for the selected cycle.

Programme Table

Washing Programme

Programme	Description	Fabric Type	Proper Temp.	Maximum Load
Koch-/Buntwäsche (Cotton)	Provides better performance by combining various drum motions.	Coloured fast garments (shirts, nightdresses, pajamas, etc) and normally soiled cotton load (underwear).	40°C(Cold to 95°C)	Rating
Baumwolle+ (Cotton Large)	Provides optimised washing performance for large amount of laundry with less energy consumption.		60°C(Cold to 60°C)
Pflegeleicht (Easy Care)	This cycle is suitable for casual shirts that do not need ironing after washing.	polyamide, acrylic, polyester	40°C(Cold to 60°C)	4.0 kg
Mix (Mix)	Enables various fabrics to be washed simultaneously.	Various kind of fabrics except special garments (silk/delicate, sports wear, dark clothes, wool, duvet/curtains).	40°C(Cold to 40°C)
Hygiene (Hygiene)	Washes laundry in hot cycle.	cotton, underwear, pillow covers, bed sheets, baby wear	60 °C
Nachtprogramm (Silent Wash)	Provides less noise and vibration and saves money by using overnight electricity.	Color fast garments (shirts, nightdresses, pajamas, etc) and lightly soiled white cotton (underwear).	40°C(Cold to 60°C)	4.5 kg
Babybekleidung (Baby Care)	Removes solid and protein stains,provides butter rinse performance.	Lightly solied baby wear.	60 °C(95 °C)
Bettdecken (Duvet)	This cycle is for large items such as bed covers, pillows, sofa covers, etc.	Cotton bedding except special garments (delicates, wool, silk, etc.) with filling: duvets, pillows, blankets, sofa covers with light filling	40°C(Cold to 40°C)	1 single size
Sportswear (Sports Wear)	This cycle is suitable for sports wear such as jogging clothes and running wear.	coolmax, gore-tex, fleece and sympatex		2.0 kg
Dunkle Wäsche (Dark Wash)	If it's possible for clothes to decolourate, please use this cycle. The cycle prevent decolorization. (Please use detergent for colored fabrics.)	Dark garments made from cotton or mixed fabrics.	20°C(Cold to 40°C)
Speed 14 (Speed 14)	This cycle provides fast washing time for small loads and lightly soiled clothes.	Coloured laundry which is lightly soiled fast.CAUTION: Use less than 20g of detergent (for 2.0kg load) otherwise detergent may remain on the clothes.	20°C(20°C to 40°C)	2.0 kg
Schonend/Wolle (Gentle Care)	This cycle is for hand and machine washable delicate clothes such as washable wool, lingerie, dresses etc. (Use detergent for machine washable woolens).	wool, hand washable clothes, delicate, easily damaged laundry	20°C(Cold to 30°C)	1.5 kg
Flecken (Stain Care)	Wash off several kinds of stain such as wine, juice, dirt, etc. (Water temperature is increased step by step for washing various stains.)	cotton blended fabrics, NO delicate clothes	40°C(30°C to 60°C)	3.0 kg
Download/NEU (Download Cycle)	For downloadable cycles. If you did not download any cycles, the default is Rinse+Spin.

• Water Temperature: Select the appropriate water temperature for chosen wash cycle. Always follow garment manufacturer's care label or instructions when washing.
• Set program at "Cotton Large 40°C (Half Load)", "Cotton Large 60°C (Half Load)",

"Cotton Large 60°C (Full Load)" option for test in conformity with EN60456 and Regulation 1015/2010.

• Standard 60°C cotton program : Cotton Large □ + 60 °C (Full Load)
• Standard 60°C cotton program : Cotton Large □ + 60 °C (Half Load)
• Standard 40°C cotton program : Cotton Large □ + 40 °C (Half Load)

(They are suitable to clean normally soiled cotton laundry.)

(They are the most efficient programmes in terms of combined energy and water consumptions for washing that type of cotton laundry.)

* Actual water temperature may differ from the declared cycle temperature.

- The test results depend on water pressure, water hardness, water inlet temperature, room temperature, type and amount of load, degree of soiling utilized detergent, fluctuations in the main electricity supply and chosen additional options.

NOTE

• Neutral detergent is recommended.

Extra Options

Programme	Turbo-Waschgang (Turbo Wash)	Vor-wäsche (Pre Wash)	Spülen+ (Rinse+)	Intensiv (Intensive)	Spülstop (Rinse Hold)	Knitterschutz (Crease Care)	Startzeitvorwahl (Time Delay)
Koch-/Buntwäsche (Cotton)	●	●	●	●	●	●	●
Baumwolle+ (Cotton Large)	●	●	●		●	●	●
Pflegeleicht (Easy Care)	●	●	●	●	●	●	●
Mix (Mix)	●	●	●	●	●	●	●
Hygiene (Hygiene)			●	●	●	●	●
Nachtprogramm (Silent Wash)			●	●	●	●	●
Babybekleidung (Baby Care)		●**	●	●	●	●	●
Bettdecken (Duvet)			●	●	●	●	●
Sportswear (Sports Wear)			●	●	●	●	●
Dunkle Wäsche (Dark Wash)			●	●	●	●	●
Speed 14 (Speed 14)	●*		●			●	●
Schonend/Wolle (Gentle Care)			●			●	●
Flecken (Stain Care)		●*	●		●	●	●

* : This option is automatically included in the cycle and can not be deleted.
**: This option is automatically included in the cycle and can be deleted.

Operating Data

Programm	RPM
	F12U2V9KG	F14U2V9KG
Koch-/Buntwäsche (Cotton)	1200	1400
Baumwolle+ (Cotton Large)	1200	1400
Pflegeleicht (Easy Care)	1000	1000
Mix (Mix)	1200	1400
Hygiene (Hygiene)	1200	1400
Nachtprogramm (Silent Wash)	1000	1000
Babybekleidung (Baby Care)	1000	1000
Bettdecken (Duvet)	1000	1000
Sportswear (Sports Wear)	800	800
Dunkle Wäsche (Dark Wash)	1200	1400
Speed 14 (Speed 14)	800	800
Schonend/Wolle (Gentle Care)	800	800
Flecken (Stain Care)	1200	1400

NOTE

• Information of main washing programmes at half load.

Program	Time in minutes		Remaining moisture content		Wasser in Litern	Energie in kWh
	1200 rpm	1400 rpm	1200 rpm	1400 rpm
Cotton (40 °C)	94	96	53 %	44 %	52	0.40
Cotton Large (60 °C)	224	225	53 %	44 %	38	0.61

Option Cycle

Vorwäsche (Pre Wash) (☐)

If the laundry is heavily soiled, the Pre Wash cycle is recommended.

1 Press the Power button.
2 Select a washing programme.
3 Press the Vorwäsche button.
4 Press the Start/Pause button.

Startzeitvorwahl (Time Delay) (L)

You can set a time delay so that the washing machine will start automatically and finish after a specified time interval.

1 Press the Power button.
2 Select a washing programme.
3 Press the Startzeitvorwahl button and set time required.
4 Press the Start/Pause button.

NOTE

- The delay time is the time to the end of the programme, not the start. The actual running time may vary due to water temperature, wash load and other factors.

Knitterschutz (Crease Care) ( )

If you want to prevent creasing, select Crease Care option.

1 Press the Power button.
2 Select a washing programme.
3 Press the Knitterschutz button.
4 Press the Start/Pause button.

Temp. (Temp.)

The Temp. button selects the wash and rinse temperature combination for the selected cycle. Press this button until the desired setting is lit. All rinses use cold tap water.

- Select the water temperature suitable for the type of load you are washing. Follow the garment fabric care labels for best results.

Spülen (Rinse) (☐)

Spülen ^+ (Rinse ^+ ) (☐)

Add rinse once.

Spülstop (Rinse Hold) (♀)

The cycle is paused until start button is pressed again when rinse is finished.

Waschen (Wash) ( 📋 )

Turbowäsche (Turbo Wash) (⑥)

Wash cycle in under 1 hour with energy and water saving. (based on half of laundry)

Intensiv (Intensive) ( 4 )

If the laundry is normal and heavily soiled, the Intensiv option is effective.

1 Press the Power button.
2 Select a washing programme.
3 Press the Waschen button to select Turbowäsche or Intensiv option.
4 Press the Start/Pause button.

Schleudern (Spin) ( ☎ )

• Spin speed level can be selected by pressing the Schleudern button repeatedly.
• Spin Only

1 Press the Power button.

2 Press the Schleudern button to select RPM.

3 Press the Start/Pause button.

NOTE

- When you select 'No Spin', it will still rotate for a short time to drain quickly.

Kindersicherung (Child Lock) (💡)

Select this function to lock the buttons on the control assembly to prevent tampering.

Locking the control panel

1 Press and hold the Kindersicherung button for 3 seconds.
2 A beeper will sound, and 'L' will appear on the display.
When the child lock is set, all buttons are locked except the Power button.

NOTE

- Turning off the power will not reset the child lock function. You must deactivate child lock before you can access any other functions.

Unlocking the control panel

Press and hold the Kindersicherung button for 3 seconds.

- A beeper will sound and the remaining time for the current programme will reappear on the display.

Signalton Ein / Aus (Beep On / Off)

1 Press the Power button.
2 Press the Start/Pause button.
3 Press and hold the Temp. and Spülen button simultaneously for 3 seconds to set the Beep on/off function.

NOTE

• Once the Beep on/off function is set, the setting is memorized even after the power is turned off.
• If you want to turn the Beeper off, simply repeat this process.

Using Smart Function (Optional)

Using the Tag On Function

The Tag On function allows you to conveniently use the LG Smart Diagnosis™ and Cycle Download features to communicate with your appliance right from your own smart phone.

- The Tag On function can only be used with most smart phones equipped with the NFC function and based on the Android operating system (OS).

Installation of the application

- Search "LG Smart Laundry" on the Google Play Store from your smart phone.

Using the Application

LG Smart Laundry application allows you to use various features for your convenience.

- Cycle Download

- Smart Diagnosis™

- Tag On Cycle Set

- Laundry Stats

NOTE

- Press ? in the LG Smart Laundry application for a more detailed guide on how to use the Tag On function.

- Depending on the smart phone manufacturer and Android OS version, the NFC activation process may differ. Refer to the manual of your smart phone for details.

- Because of the characteristics of NFC, if the transmission distance is too far, or if there is a metal sticker or a protective case on the phone, transmission will not be good. In some cases, NFC-equipped phones may be unable to transmit successfully.

- The content found in this manual may differ depending on the version of "LG Smart Laundry" application, and it may be modified without informing customers.

EU Conformity Notice

CE

Hereby, LG Electronics European Shared Service Center B.V., declares that this Washing machine is compliant with the essential requirements and other relevant provisions of Directive 1999/5/EC. The complete Declaration of Conformity may be requested through the following postal address:

LG Electronics European Shared Service Center B.V.

Krijgsman 1

1186 DM Amstelveen

The Netherlands

or can be requested at our dedicated DoC website:

http://www.lg.com/global/support/cedoc/cedoc#

WARNING

• Unplug the washing machine before cleaning to avoid the risk of electric shock. Failure to follow this warning may result in serious injury, fire, electric shock, or death.
• Never use harsh chemicals, abrasive cleaners, or solvents to clean the washing machine. They may damage the finish.

Cleaning your Washing Machine

Care After Wash

• After the cycle is finished, wipe the door and the inside of the door seal to remove any moisture.
• Leave the door open to dry the drum interior.
• Wipe the body of the washing machine with a dry cloth to remove any moisture.

Cleaning the Exterior

Proper care of your washing machine can extend its life.

Door:

- Wash with a damp cloth on the outside and inside and then dry with a soft cloth.

Exterior:

• Immediately wipe off any spills.
• Wipe with a damp cloth.
• Do not press the surface or the display with sharp objects.

Care and Cleaning of the Interior

• Use a towel or soft cloth to wipe around the washing machine door opening and door glass.
• Always remove items from the washing machine as soon as the cycle is complete. Leaving damp items in the washing machine can cause wrinkling, colour transfer, and odour.
• Run the Tub Clean cycle once a month (or more often if needed) to remove detergent buildup and other residue.

Cleaning the Water Inlet Filter

• Turn off the stopclock if the washing machine is to be left for any length of time (e.g. holiday), especially if there is no floor drain (gully) in the immediate vicinity.
• 'I E' icon will be displayed on the control panel when water is not entering the detergent drawer.
• If water is very hard or contains traces of lime deposit, the water inlet filter may become clogged. It is therefore a good idea to clean it occasionally.

1 Turn off the water tap and unscrew the water inlet hose.

Simple line drawing of a cable being inserted into a socket with a directional arrow (no text or symbols)

2 Clean the filter using a hard bristle brush.

Cleaning the Drain Pump Filter

• The drain filter collects threads and small objects left in the laundry. Check regularly that the filter is clean to ensure smooth running of your washing machine.
• Allow the water to cool down before cleaning the drain pump, carrying out emergency emptying, or opening the door in an emergency.

1 Open the cover cap and pull out the hose.

Illustration of a hand holding a folder with a scroll, showing a downward arrow indicating rotation (no text or symbols present)

2 Unplug the drain plug and open the filter by turning it to the left.

3 Remove any extraneous matter from the pump filter.

4 After cleaning, turn the pump filter and insert the drain plug.

Hand operating a mechanical device with a rotating wheel and tool (no text or symbols visible)

5 Close the cover cap.

Illustration of a hand pressing down on a laptop keyboard (no text or symbols visible)

CAUTION

• First drain using the drain hose and then open the pump filter to remove any threads or objects.
• Be careful when draining, as the water may be hot.

Cleaning the Dispenser Drawer

Detergent and fabric softener may build up in the dispenser drawer. Remove the drawer and inserts and check for buildup once or twice a month.

1 Remove the detergent dispenser drawer by pulling it straight out until it stops.

- Press down hard on the disengage button and remove the drawer.

2 Remove the inserts from the drawer.

- Rinse the inserts and the drawer with warm water to remove buildup from laundry products. Use only water to clean the dispenser drawer. Dry the inserts and drawer with a soft cloth or towel.

3 To clean the drawer opening, use a cloth or small, non-metal brush to clean the recess.

- Remove all residue from the upper and lower parts of the recess.

4 Wipe any moisture off the recess with a soft cloth or towel.

5 Return the inserts to the proper compartments and replace the drawer.

Trommelreinigung (Tub Clean) (Optional) (😊+)

Tub Clean is a special cycle to clean the inside of the washing machine.

A higher water level is used in this cycle at higher spin speed. Perform this cycle regularly.

1 Remove any clothing or items from the washing machine and close the door.
2 Open the dispenser drawer and add Anti limescale (e.g. Calgon) to the main wash compartment.
3 Close the dispenser drawer slowly.
4 Power On and then press and hold Trommelreinigung button for 3 seconds. Then 'tCL' will be displayed on the display.
5 Press the Start/Pause button to start.
6 After the cycle is complete, leave the door open to allow the washing machine door opening, flexible gasket and door glass to dry.

CAUTION

- If there is a child, be careful not to leave the door open for too long.

NOTE

- Do not add any detergent to the detergent compartments. Excessive suds may generate and leak from the washing machine.

Caution on Freezing During Winter

• When frozen, the product does not operate normally. Make sure to install the product where it will not freeze during winter.
• In case the product must be installed outside on a porch or in other outdoor conditions, make sure to check the following.

How to Keep the Product from Freezing

- After washing, remove water remaining inside the pump completely with the opening hose plug used for removal of residual water. When the water is removed completely, close the hose plug used for removal of residual water and cover cap.

- Hang down drain hose to pull out water inside the hose completely.

CAUTION

- When the drain hose is installed in a curved shape, the inner hose may freeze.

- After closing the tap, disconnect the cold inlet hose from the tap, and remove water while keeping the hose facing downwards.

Check for Freezing

- If water does not drain when opening the hose plug used for removal of residual water, check the drainage unit.

- Turn the power on, select Rinse and Spin, and press the Start/Pause button.

NOTE

- Check that water is coming into the detergent drawer while rinsing, and water is draining through the drain hose while spinning.

- When 'F F' is shown in display window while the product is in operation, check water supply unit and drainage unit (Some models do not have an alarm function that indicates freezing).

How to Handle Freezing

- Make sure to empty the drum, pour warm water of 50–60 °C up to the rubber part inside the drum, close the door, and wait for 1–2 hours.

CAUTION

• Do not use boiling water. It may cause burns or damage to the product.
• Open the cover cap and hose plug used for removal of residual water to extract water completely.

NOTE

- If when water does not drain, this means the ice is not melted completely. Wait more.

- When water is removed completely from the drum, close the hose plug used for removal of residual water, select Rinse and Spin, and press the Start/Pause button.

Pure technical line drawing of a mechanical component without any text, numbers, or symbols

Detergent drawer

NOTE

- Check that water is coming into the detergent drawer while rinsing, and water is draining through the drain hose while spinning.

- When water supply problems occur, take the following measures.

• Turn off the tap, and thaw out the tap and both connection areas of inlet hose of the product using a hot water cloth.
• Take out inlet hose and immerse in warm water below 50–60 °C.

Using the Smart Diagnosis™ Function

Use this function if you need an accurate diagnosis by an LG Electronics service centre when the product malfunctions or fails. Use this function only to contact the service representative, not during normal operation.

1 Press the Power button to turn on the washing machine. Do not press any other buttons or turn the cycle selector knob.

2 When instructed to do so by the call centre, place the mouthpiece of your phone close to the Power button.

3 Press and hold the Temp. button for 3 seconds, while holding the phone mouthpiece to the icon or Power button.

4 Keep the phone in place until the tone transmission has finished. Time remaining for data transfer is displayed.

• For best results, do not move the phone while the tones are being transmitted.
• If the call centre agent is not able to get an accurate recording of the data, you may be asked to try again.

5 Once the countdown is over and the tones have stopped, resume your conversation with the call centre agent, who will then be able to assist you using the information transmitted for analysis.

NOTE

• The Smart Diagnosis™ function depends on the local call quality.
• The communication performance will improve and you can receive better service if you use the home phone.
• If the Smart Diagnosis™ data transfer is poor due to poor call quality, you may not receive the best Smart Diagnosis™ service.

TROUBLESHOOTING

- Your washing machine is equipped with an automatic error-monitoring system to detect and diagnose problems at an early stage. If your washing machine does not function properly or does not function at all, check the following before you call for service:

Diagnosing Problems

Symptoms	Reason	Solution
Rattling and clanking noise	Foreign objects such as coins or safety pins may be in drum or pump.	Stop washing machine, check drum and drain filter.If noise continues after washing machine is restarted, call your authorised service centre.
Thumping sound	Heavy wash loads may produce a thumping sound. This is usually normal.	If sound continues, washing machine is probably out of balance. Stop and redistribute wash load.
Vibrating noise	Have all the transit bolts and tub support been removed?Are all the feet resting firmly on the ground?	If not removed during installation, refer to Installation guide for removing transit bolts.Wash load may be unevenly distributed in drum. Stop washing machine and rearrange wash load.
Water leaks	Inlet hoses or drain hose are loose at tap or washing machine.House drain pipes are clogged.	Check and tighten hose connections.Unclog drain pipe. Contact plumber if necessary.
Oversudsing		Too much detergent or unsuitable detergent may cause excessive foaming which may result in water leaks.
Water does not enter washing machine or it enters slowly	Water supply is not adequate in that location.Water supply tap is not completely open.Water inlet hose(s) are kinked.The filter of the inlet hose(s) clogged.	Check another tap in the house.Fully open tap.Straighten hose.Check the filter of the inlet hose.
Water in the washing machine does not drain or drains slowly	Drain hose is kinked or clogged.The drain filter is clogged.	Clean and straighten the drain hose.Clean the drain filter.
Washing machine does not start	Electrical power cord may not be plugged in or connection may be loose.House fuse blown, circuit breaker tripped,or a power outage has occurred.Water supply tap is not turned on.	Make sure plug fits tightly in wall outlet.Reset circuit breaker or replace fuse. Do not increase fuse capacity. If problem is a circuit overload, have it corrected by a qualified electrician.Turn on water supply tap.
Washing machine will not spin	Check that the door is firmly shut.	Close the door and press the Start/Pause button. After pressing the Start/Pause button, it may take a few moments before the washing machine begins to spin. The door must be locked before spin can be achieved. Add 1 or 2 similar items to help balance the load. Rearrange load to allow proper spinning.
Door does not open		Once washing machine has started, the door cannot be opened for safety reasons. Check if the ‘Door Lock’ icon is illuminated. You can safely open the door after the ‘Door Lock’ icon turns off.
Wash cycle time delayed		The washing time may vary by the amount of laundry, water pressure, water temperature and other usage conditions. If an imbalance is detected or if the suds removing programme is on, the wash time will increase.
Fabric softener overflow	Too much softener may cause an overflow.	Follow softener guidelines to ensure appropriate amount is used. Do not exceed the maximum fill line.
Softeners dispensed too early		Close the dispenser drawer slowly. Do not open the drawer during the wash cycle.
Dry problem	Does not dry	Do not overload. Check that the washing machine is draining properly to extract adequate water from the load. Clothes load is too small to tumble properly. Add a few towels.

Error Messages

Symptoms		Reason	Solution
		Water supply is not adequate in area.Water supply taps are not completely open.Water inlet hose(s) are kinked.The filter of the inlet hose(s) are clogged.If water leakage occurred in the inlet hose, indicator 'A' will become red.· May vary depending on the model.	· Check another tap in the house.· Fully open tap.· Straighten hose(s).· Check the filter of the inlet hose.
	OE	Drain hose is kinked or clogged.The drain filter is clogged.	· Clean and straighten the drain hose.· Clean the drain filter.
		Load is too small.Load is out of balance.The appliance has an imbalance detection and correction system. If individual heavy articles are loaded (e.g. bath mat, bath robe, etc.) this system may stop spinning or even interrupt the spin cycle altogether.If the laundry is still too wet at the end of the cycle, add smaller articles of laundry to balance the load and repeat the spin cycle.Ensure door is not open.	· Add 1 or 2 similar items to help balance the load.· Add 1 or 2 similar items to help balance the load.· Rearrange load to allow proper spinning.· Rearrange load to allow proper spinning.Close the door completely.If 'dE,dE1,dE2' is not released, call for service.
			Unplug the power plug and call for service.
		Water overfills due to the faulty water valve.	Close the water tap.Unplug the power plug.Call for service.
		Water level sensor has malfunctioned.	Close the water tap.Unplug the power plug.Call for service.
		Over load in motor.	Allow the washing machine to stand for 30 minutes to allow the motor to cool, then restart the cycle.
		Water leaks.	Call for service.

WARRANTY

This limited warranty does not cover:

• Service trips to deliver, pick up, or install or repair the product; instruction to the customer on operation of the product; repair or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized repairs/installation.
• Failure of the product to perform during power failures and interruptions or inadequate electrical service.
• Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or interrupted water supply or inadequate supply of air.
• Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in the Product's owner's manual.
• Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.
• Damage or failure caused by unauthorized modification or alteration, or if it is used for other than the intended purpose, or any water leakage where the product was not properly installed.
• Damage or failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or industrial use, or use of accessories, components, or consumable cleaning products that are not approved by LG.
• Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the finish of your product, unless such damage results from defects in materials or workmanship.
• Damage or missing items to any display, open box, discounted, or refurbished Product.
• Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model and Serial numbers, along with original retail sales receipt, are required for warranty validation.
• Increases in utility costs and additional utility expenses.
• Repairs when your Product is used in other than normal and usual household use or contrary to the instructions outlined in the Product's owner's manual.
  • Costs associated with removal of your Product from your home for repairs.
• The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in accordance with published installation instructions, including LG's owner's and installation manuals.
• Damage resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair includes use of parts not approved or specified by LG.

Strange vibration or noise caused by not removing transit bolts or tub support.				Remove the transit bolts & tub support.
Leakage caused by dirt (hair, lint) on gasket and door glass.				Clean the gasket & door glass.
Not draining caused by clogging of pump filter.	→			Clean the pump filter.
Water is not coming because water inlet valve filters are clogged or water inlet hoses are kinked.	→			Clean the inlet valve filter or reinstall the water inlet hoses.
Water is not coming because too much detergent use.	→			Clean the detergent disperser drawer.
Laundry is hot or warm after finished washing because the inlet hoses are installed in reverse.	→			Reinstall the inlet hoses.
Water is not supplied because the water tap is not turned on.	→			Turn on the water tap.
Leakage caused by improper installation of drain hose or clogged drain hose.	→			Reinstall the drain hose.
Leakage caused by improper installation of water inlet hose or using other brand inlet hoses.	→			Reinstall the inlet hose.
No power problem caused by loose connection of power cord or electrical outlet problem.	→			Reconnect the power cord or change the electrical outlet.
Service trips to deliver, pick up, install the product or for instruction on product use. The removal and reinstallation of the Product.	→			The warranty covers manufacturing defects only. Service resulting from improper Installation is not covered.
If all screws are not installed properly, it may cause excessive vibration (Pedestal model only).	→			Install 4 screws at each corner (Total 16EA).
Water hammering (banging) noise when washing machine is filling with water.	→			Adjust the water pressure by turning down the water valve or water tap in the home.

Product fiche_Commission Delegated Regulation(EU) No 1061/2010

Supplier's name or trade mark	LG
Supplier's model	F12U2V9KG	F14U2V9KG
Rated capacity	9	9	kg
Energy efficiency class	A+++	A+++
Awarded an “EU Ecolabel award” under Regulation (EC) No 66/2010	No	No
Weighted annual energy consumption (AEC) in kWh per year based on 220 standard washing cycles for cotton programmes at 60 °C and 40 °C at full and partial load, and the consumption of the low-power modes. Actual energy consumption will depend on how the appliance is used.	152	152	kWh/year

The energy consumption

- the standard 60 °C cotton programme at full load	0.81	0.81	kWh
- the standard 60 °C cotton programme at partial load	0.61	0.61	kWh
- the standard 40 °C cotton programme at partial load.	0.58	0.58	kWh
Weighted power consumption of the off-mode and of the left-on mode.	0.45	0.45	W
Weighted annual water consumption (AWC) in litres per year based on 220 standard washing cycles for cotton programmemes at 60 °C and 40 °C at full and partial load. Actual water consumption will depend on how the appliance is used.	9000	9000	litres/year
Spin-drying efficiency class on a scale from G (least efficient) to A (most efficient).	B	A
Maximum spin speed attained for the standard 60 °C cotton programme at full load or the standard 40 °C cotton programme at partial load, whichever is the lower, and remaining moisture content attained for the standard 60 °C cotton programme at full load or the standard 40 °C cotton programme at partial load, whichever is the greater.	1200	1400	rpm
	53	44	%
Standard washing programmes to which the information in the label and the fiche relates, that these programmemes are suitable to clean normally soiled cotton laundry and that they are the most efficient programmemes in terms of combined energy and water consumption;	"Cotton Large 60 °C/40 °C"

The programme time

- the standard 60 °C cotton programme at full load.	277	278	min.
- the standard 60 °C cotton programme at partial load.	224	225	min.
- the standard 40 °C cotton programme at partial load.	219	220	min.
The duration of the left-on mode (TI)	10	10	min.
Airborne acoustical noise emissions expressed in dB(A) re 1 pW and rounded to the nearest integer during the washing and spinning phases for the standard 60 °C cotton programme at full load	53 / 73	53 / 74	dB(A)

Free-Standing

Memo

Warranty conditions for washing machine

1. The warranty period begins on the date of purchase and is valid for 24 months. Begin of warranty period is proven if the buyer submits a purchase receipt together with the warranty card, filled in and signed by the seller. The serial number of the product must match the number stated on the warranty card!
2. During the warranty period we will correct any defects

For LG washing machines listed above free of charge to you if it can be proven that these are attributed to manufacturing or material defeats. Within the first two years LG will repair your appliance or replace your appliance with a similar LG product free of charge. After expiration of the first 2 years the following spare parts will be provided free of charge during the subsequent 8 years:

Stator, rotor and motor sensor. Additional repair costs (labor costs, travel expenses, transportation expenses or additional spare parts) are excluded.

1. This warranty does not cover any damages including, but not restricted to, improper handling, ignoring the instructions and wear during normal operation. Furthermore wear parts and fragile product parts (e.g. display glass, glow lamps and light bulbs) are not covered by this warranty. The buyer is responsible for any damages during transport as well shipping and packaging costs.
2. We decide whether to make repairs, exchange or replace parts.

Exchanged or replaced parts are our property. The original warranty period is not prolonged if a refrigerator is repaired or certain parts are replaced!

1. This warranty is applicable for initial users of the appliance only.

This warranty is a personal warranty and is not transferable to any third parties.

1. Always keep the original packaging, so that if the appliance requires servicing, it can be transported without damaging it.

Certificate

20 years extended warranty

Für LG washing machines with direct drive motor

Thank you for purchasing our product.

Your choice guarantees you a great performance and service over the next years.

As the buyer of this washing machine you are entitled to certain warranty claims against the dealer. LG Electronics Deutschland GmbH (LG) grants an additional warranty covering all assemblies. The warranty period begins on the date of receipt and is valid for 24 months.

In addition to this warranty we grant an eight years material warranty on the direct drive motor (exclusively for new devices purchased after 01.09.2008. All other mentioned terms and conditions apply.)

Device type : ____ Serial number :

Customer's name : ____

Date of purchase : ____ Stempel / Unterschrift des Fachhändlers

LG

Life's Good
