Produkttype	Akku slagskruemaskine
Mærke	Makita
Model	DTW1001Y1J
Strømkilde	Batteri (18 V DC)
Batterikompatibilitet	BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1850, BL1840B, BL1850B
Fastspændingskapacitet (standardbolt)	M12 - M30
Fastspændingskapacitet (højstyrkebolt)	M10 - M24
Tomgangshastighed (hård)	0 - 1.800 min⁻¹
Slag pr. minut (hård)	0 - 2.200 min⁻¹
Slag pr. minut (medium)	0 - 2.000 min⁻¹
Slag pr. minut (blød)	0 - 1.800 min⁻¹
Slagkraftindstillinger	3 niveauer (hård, medium, blød)
Firkantdriverstørrelse	19 mm (3/4")
Samlet længde	229 mm
Nettovægt (med batteri)	3,4 kg
Lydtryksniveau	98 dB(A)
Vibrationsemission (slagspænding)	15,5 m/s² (K=2,0 m/s²)
Sikkerhedsfunktioner	Forebyggelse af elektrisk stød, høreværn anbefales, overbelastningsbeskyttelse, batteribeskyttelsessystem
Medfølgende tilbehør	Slagmøtrik (valgfri), krog, ring (modelspecifik)
Vedligeholdelse	Rengør med tør klud; brug ikke opløsningsmidler
Tilsigtet anvendelse	Fastspænding af bolte og møtrikker

Ofte stillede spørgsmål - DTW1001Y1J MAKITA

Hvordan ændrer jeg slagkraften på Makita DTW1001Y1J?

Tryk gentagne gange på knappen på panelet for at cykle gennem de tre slagkraftgrader: Hård, Medium og Blød. Ændringen kan foretages i cirka et minut efter, at aftrækkeren er sluppet.

Hvilke batterier er kompatible med DTW1001Y1J?

Kompatible battericartridges inkluderer Makita-modeller: BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1850, BL1840B og BL1850B. Brug kun originale Makita-batterier.

Hvordan installerer jeg battericartridge?

Skub battericartridgen på værktøjet, indtil den låser med et klik. Sørg for, at den røde indikator på knappen ikke er synlig, hvilket indikerer, at den er fuldt låst. For at fjerne den skal du trykke på knappen og skubbe cartridgen ud.

Hvordan justerer jeg rotationsretningen?

Brug omskifterhåndtaget placeret over aftrækkeren. Skub det fra A-siden for med urets rotation, fra B-siden for mod urets rotation. Sæt det i neutral position, når det ikke er i brug, for at låse aftrækkeren.

Hvordan bruger jeg LED-lampen?

Tryk på knappen i et sekund for at skifte lampestatus TIL. Når aftrækkeren trykkes, tændes lampen; den slukker cirka 10 sekunder efter, at aftrækkeren slippes. Med lampestatus FRA lyser lampen ikke.

Hvordan vedligeholder jeg slagskruemaskinen?

Fjern altid batteriet inden vedligeholdelse. Brug en tør klud til at rengøre værktøjet. Brug aldrig benzin, rensebenzin, fortynder eller alkohol. Kontakt Makita autoriserede servicecentre for reparationer.

Hvilke sikkerhedsforanstaltninger skal jeg tage, når jeg bruger DTW1001Y1J?

Brug høreværn (støj op til 98 dB(A)). Hold værktøjet på isolerede overflader for at undgå elektrisk stød, hvis fastgørelseselementer berører skjult ledning. Hold hænderne væk fra roterende dele, og brug et sikkert fodfæste.

Hvordan vælger jeg den korrekte slagmøtrik?

Brug altid en slagmøtrik, der matcher boltens eller møtrikkens størrelse nøjagtigt. En forkert størrelse reducerer fastspændingsmomentet og kan beskadige fastgørelseselementet eller møtrikken. Til DTW1001 skal du bruge en 19 mm firkantdriver møtrik.

Hvad er den korrekte fastspændingsteknik?

Hold værktøjet fast og peg det lige mod bolten eller møtrikken. Start fastspænding og slip aftrækkeren, når det ønskede moment er nået. Brug en momentnøgle til at kontrollere momentet, da det varierer med boltstørrelse, materiale og batteriladning.

Hvordan skal jeg opbevare værktøjet, når det ikke er i brug?

Opbevar værktøjet og batteriet et tørt sted, hvor temperaturen ikke overstiger 50°C (122°F). Fjern batteriet, hvis det opbevares i mere end seks måneder. Opbevares utilgængeligt for børn.

BRUGSANVISNING DTW1001Y1J MAKITA

- På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.

• Vægt inklusive akku, i henhold til EPTA-Procedure 01/2003

Tilsigtet anvendelse

Denne maskine er beregnet til tilspænding af bolte og møtrikker. Model DTW800: Denne maskine er også beregnet til at bore i træ.

Lyd

Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745:

Model DTW1001

Lydtryksniveau ( L_pA ): 98 dB (A)

Lydeffektniveau (LWA): 109 dB (A)

Usikkerhed (K): 3 dB (A)

Model DTW1002

Lydtryksniveau ( L_pA ): 97 dB (A)

Lydeffektniveau ( L_WA ): 108 dB (A)

Usikkerhed (K): 3 dB (A)

Model DTW800

Lydtryksniveau ( L_pA ): 95 dB (A)

Lydeffektniveau ( L_WA ): 106 dB (A)

Usikkerhed (K): 3 dB (A)

Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745:

Model DTW1001

Arbejdstilstand: slagstramning af fastgøringsanordninger med maksimal kapacitet for maskinen

Vibrationsemission ( a_h ): 15,5 m/s ^2

Usikkerhed (K): 2,0m/s²

Model DTW1002

Arbejdstilstand: slagstramning af fastgøringsanordninger med maksimal kapacitet for maskinen

Usikkerhed (K): 1,5m/s²

Model DTW800

Arbejdstilstand: slagstramning af fastgøringsanordninger med maksimal kapacitet for maskinen

Vibrationsemission ( a_h ): 24,0m/s ^2

Usikkerhed (K): 2,0m/s²

Arbejdstilstand: boring i træ

Vibrationsemission ( a_h ): 7,0m/s ^2

Usikkerhed (K): 1,5m/s²

BEMÆRK: Den angivne vibrationsemissionsværdier blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne et værktøj med et andet.

BEMÆRK: Den angivne vibrationsemissionsværdien kan også anvendes i en præliminær eksponeringsvurdering.

⚠ ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af værktøjet kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå værktøjet anvendes.

ADVARSEL: Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor værktøjet er slukket, og når det kører i tomgang i tilgift til afbrydertiden).

EU-konformitetserklæring

Kun for lande i Europa

Maskinens betegnelse: Elektronisk akku slagnøgle

Model nr./ Type: DTW1001, DTW1002, DTW800

Opfylder betingelserne i de følgende EU-direktiver: 2006/42/EU

De er fremstillet i overensstemmelse med den følgende standard eller standardiserede dokumenter: EN60745

Den tekniske fil, som er i overensstemmelse med 2006/42/EU er tilgængelig fra:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien 13.5.2015

Yasushi Fukaya

Direktør

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Almindelige sikkerhedsregler for el-værktøj

ADVARSEL: Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlig personskade.

Ordet "el-værktøj" i advarslerne henviser til det netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj.

Sikkerhedsadvarsler for elektronisk akku slagnøgle

1. Hold kun maskinen i de isolerede grebflader, när De udfører arbejde, hvor fastgøringsanordningen kan komme i kontakt med skjulte ledninger. Fastgørelsesanordninger, som kommer

i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

1. Brug høreværn.
2. Kontrollér omhyggeligt slagtoppen for slitage, revner eller beskadigelse før montering.
3. Hold maskinen godt fast.
4. Sørg for at stå på et fast underlag. Sørg for at der ikke opholder sig personer under arbejdsområdet, när De arbejder i højden.
5. Det korrekte tilspændingsmoment kan variere afhængigt af boltens type eller størrelse. Kontrollér tilspændingsmomentet med en momentnøgle.
6. Brug hjælpehåndtaget (-håndtagene), hvis sådanne følger med maskinen. Hvis herredømmet over maskinen mistes, kan det føre til tilskadekomst.
7. Hold kun maskinen i de isolerede grebflader, når der udføres et arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger. Skæretilbehør, som kommer i kontakt med en strømførende ledning, kan gøre maskinens ikke-isolerede metaldele strømførende, hvilket kan give operatøren elektrisk stød.
8. Hold hænderne væk fra roterende dele.
9. Rør ikke ved borebitten eller arbejdsstykket umiddelbart efter arbejdet, da de kan være meget varme og give hudforbrændinger.
10. Nogle materialer indeholder kemikalier, som kan være giftige. Vær påpasselig med at for-hindre inhalering af støv og hudkontakt. Følg materiale-leverandørens sikkerhedsdata.

GEM DENNE BRUGSANVISNING.

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes.

MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.

Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater på (1) akku-opladeren, (2) akkuen og (3) produktet, som anvender akku.
2. Lad være med at skille akkuen ad.
3. Hold straks op med anvendelsen, hvis brugs- tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.
4. Hvis De har fået elektrolytvæske i øjnene, skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.
5. Vær påpasselig med ikke at komme til at kort-slutte akkuen:
   (1) Rør ikke ved terminalerne med noget ledende materiale.

(2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende.
(3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

1. Opbevar ikke værktøjet og akkuen på et sted, hvor temperaturen kan nå eller overstige 50 °C.
2. Lad være med at brænde akkuen, selv ikke i tilfælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.
3. Lad være med at brænde akkuen eller udsætte den for stød.
4. Anvend ikke en beskadiget akku.
5. Følg de lokale love vedrørende bortskaffelsen af batterier.

GEM DENNE BRUGSANVISNING.

⚠️FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren.

Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt afladet. Stop altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.
2. Genoplad aldrig en fuldt opladet akku. Overopladning vil afkorte akkuens levetid.
3. Oplad akkuen ved stuetemperatur ved 10 °C - 40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.
4. Oplad akkuen, hvis De ikke skal bruge den i længere tid (mere end seks måneder).

FUNKTIONSBESKRIVELSE

▲FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen.

Isætning eller fjernelse af akkuen

▲FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen.

▲FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikke holder værktøjet og akkuen fast, kan de glide ud af hænderne på Dem og forårsage beskadigelse af værktøjet og akkuen eller personskade.

▶ Fig.1: 1. Rød indikator 2. Knap 3. Akku

Akkuen fjernes ved, at De trækker den ud af værktøjet, idet De skyder knappen på forsiden af akkuen i stilling.

Akkuen monteres ved, at De sætter tungen på akkuen

ud for noten i kabinettet og lader den glide på plads. Sæt den hele vejen ind, så den låses på plads med et lille klik. Hvis den røde indikator på oversiden af knappen er synlig, betyder det, at den ikke er tilstrækkeligt låst.

⚠FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres, kan den falde ud af værktøjet ved et uheld, hvorved De selv eller personer i nærheden kan komme til skade.
⚠FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis.

Batteribeskyttelsessystem

Litium-ion-akku med stjernemærkning

▶ Fig.2: 1. Stjernemærkning

Lithium-ion-akkuer med stjernemærkning er udstyret med beskyttelsessystem. Dette system afbryder automatisk strømmen til maskinen for at forlænge akkulevetiden.

Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller akkuen udsættes for en af de følgende situationer:

Overbelastet:

Maskinen anvendes på en sådan måde, at den bruger unormalt meget strøm.

Sluk i så fald for maskinen, og stop den anvendelse, der medførte, at maskinen blev overbelastet. Tænd derefter for maskinen for at starte igen.

Hvis maskinen ikke starter, er akkuen overophedet. Lad i så fald akkuen køle af, før du tænder for maskinen igen.

Lav spænding på akkuen:

Den resterende batteriladning er for lav, og maskinen vil ikke fungere. I denne situation skal De fjerne og oplade akkuen.

Indikation af den resterende batteriladning

Kun akkuer, hvor modelnummeret slutter med "B"

▶ Fig.3: 1. Indikatorlamper 2. Kontrolknap

Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder.

Indikatorlamper Resterende			ladning
Tændt Slukket Blinker
			75% til 100%
			50% til 75%
			25% til 50%
			0% til 25%
			Genoplad batteriet.
			Der er muligvis fejl i batteriet.

BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning.

Afbryderbetjening

▶ Fig.4: 1. Afbryderknap

⚠ FORSIGTIG: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fungerer korrekt, og returnerer til "OFF"-positionen, när den slippes.

For at starte maskinen trykkes der blot på afbryderknappen. Maskinens hastighed øges ved at øge trykket på afbryderknappen. Slip afbryderknappen for at stoppe.

BEMÆRK: Maskinen stopper automatisk, hvis De bliver ved med at trykke på afbryderknappen i cirka 6 minutter.

Tænding af lampen foran

⚠ FORSIGTIG: Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne.

▶ Fig.5: 1. Lampe

▶ Fig.6: 1. Knap

For at aktivere lampestatus skal De trykke på knappen ^-1 i et sekund. For at deaktivere lampestatus skal De trykke i et sekund på knappen ^-1 igen.

Når lampestatus er ON, trykkes afbryderknappen ind for at tænde lampen. Slip den for at slukke lampen. Lampen slukker omkring 10 sekunder efter, at afbryderknappen er sluppet. Når lampestatus er OFF, tændes lampen ikke, selv hvis De trykker knappen ind.

BEMÆRK: Tryk på knappen for at kontrollere lampestatus. Hvis lampen tændes, når De trykker på afbryderknappen, er lampestatus ON. Hvis lampen ikke tændes, er lampestatus OFF.

BEMÆRK: Hvis maskinen er overophedet, blinker lyset i et minut, hvorefter LED-displayet slukker. I dette tilfælde skal maskinen køle ned, før den anvendes igen.

BEMÆRK: Brug en tør klud til at tørre snavset af lampens linse. Pas på ikke at ridse lampens linse, da dette muligvis kan dæmpe belysningen.

BEMÆRK: Lampestatus kan ikke ændres, när De trykker på afbryderknappen.

BEMÆRK: Lampestatus kan ændres i omkring 10 sekunder, efter at afbryderknappen er sluppet.

Omløbsvælgerbetjening

▶ Fig.7: 1. Omløbsvælger

⚠FORSIGTIG: Kontrollér altid omløbsretningen, inden arbejdet påbegyndes.

▲FORSIGTIG: Flyt kun omløbsvælgeren, när maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.

⚠FORSIGTIG: Sæt altid omløbsvælgeren i neutral stilling, när maskinen ikke anvendes.

Denne maskinen har en omløbsvælger til at skifte omløbsretning. Skub omløbsvælgeren ind fra A-siden for omdrejning med uret, og fra B-siden for omdrejning mod uret.

Når omløbsvælgeren er i neutral stilling, kan afbryderknappen ikke trykkes ind.

Ændring af slageffekten

▶ Fig.8: 1. Ændres i tre trin 2. Hård 3. Medium 4. Blød 5. Knap

Det er muligt at ændre slaget i tre trin: hård, medium og blød tilstand.

Dette muliggør en stramning, der er passende til arbejdet.

Ved hvert tryk på knappen ændres antallet af slag i tre trin.

Slageffekten kan ændres i omkring et minut, efter at afbryderknappen er sluppet.

Specifikationer for hver slageffektsgrad

Slageffektsgraden på panelet Maksimalt antal slag Anvendelse
Hård	2.200 min^-1			Stramning, når der ønskes effekt og hastighed.
Medium	2.000 min^-1			Stramning, når der er brug for god kontrol af styrke.
Blød	1.800 min-1			Stramning, når der er brug for finjustering med en bolt med en lille diameter.

Diagram over samhørende værdier for slageffekt/boltstørrelse (reference)

Slageffektsgraden på panelet DTW1001 DTW1002 DTW800
		Standardbolt Højstyrkebolt Standardbolt Højstyrkebolt Standardbolt Højstyrkebolt
Hård	M20 - M30(3/4" - 1-1/4")	M16 - M24(5/8" - 1")	M20 - M30(3/4" - 1-1/4")	M16 - M24(5/8" - 1")	M20 - M24(3/4" - 1")
Medium	M16 - M24(5/8" - 1")	M12 - M20(1/2" - 3/4")	M16 - M24(5/8" - 1")	M12 - M20(1/2" - 3/4")	M14 - M20(9/16" - 3/4")
Blød	M12 - M20(1/2" - 3/4")	M10 - M16(3/8" - 5/8")	M12 - M20(1/2" - 3/4")	M10 - M16(3/8" - 5/8")	M12 - M16(1/2" - 5/8")

SAMLING

⚠ FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen.

Valg af korrekt slagtop

Anvend altid den korrekte størrelse slagtop til bolte og møtrikker. En slagtop med forkert størrelse vil medføre upræcist og ujævnt tilspændingsmoment og/eller beskadige bolten eller møtrikken.

For slagtoppe uden O-ring og stift

Justér firkanten i siden på slagtoppen med det firkan- tede drev, og tryk slagtoppen på det firkantede drev, så den låses på plads. Bank om nødvendigt let på den. Slagtoppen fjernes ved ganske enkelt at trække den af.

Sæt stiften gennem hullet i slagtoppen og det firkantede drev. Anbring derefter O-ringen på dens oprindelige plads i rillen på slagtoppen for at holde stiften på plads. Slagtoppen afmonteres ved at følge fremgangsmåden for montering i omvendt rækkefølge.

Montering eller fjernelse af borebit eller topadapter

Kun for model DTW800 (ekstraudstyr)

▶Fig.11

A=11,2 mm

Brug kun den borebit eller topadapter, der vises i figuren. Brug ikke nogen anden borebit eller topadapter.

▶ Fig.12: 1. Borebit 2. Muffe

Borebitten monteres ved at trække muffen i pilens retning og sætte borebitten så langt ned i muffen, som den kan komme.

Slip derefter muffen for at fastgøre borebitten.

Borebitten afmonteres ved at trække muffen i pilens retning og trække borebitten ud.

BEMÆRK: Hvis borebitten ikke sættes langt nok ind i muffen, vender muffen ikke tilbage til den oprindelige position, og borebitten sidder ikke fast. Prøv i så fald at indsætte borebitten igen i henhold til ovenstående instruktioner.

BEMÆRK: Når borebitten er indsat, skal De kontrollere, at den sidder godt fast. Undlad at bruge den, hvis den går løs.

Ring

Ringen er bekvem til ophængning af maskinen i en talje. Sæt først rebet gennem ringen. Ophæng derefter maskinen i taljen.

⚠FORSIGTIG: Før ringen anvendes, skal De altid kontrollere, at beslaget og ringen sidder fast og ikke er beskadiget.

Monteringskrog

▶ Fig.14: 1. Rille 2. Krog 3. Skrue

Krogen er bekvem til midlertidig ophængning af maskinen. Den kan monteres på begge sider af maskinen. Krogen monteres ved, at De sætter den ind i rillen på maskinen på en af siderne og derefter fastgør den med to skruer. Krogen tages af ved, at De løsner skruen og derefter tager den af.

ANVENDELSE

⚠ FORSIGTIG: Sæt altid akkuen helt ind, så den låses på plads. Hvis den røde indikator kan ses på den øverste side af knappen, er den ikke helt låst. Sæt den helt ind, så den røde del ikke kan ses. Hvis den ikke er sat helt ind, kan den ved et uheld falde ud af maskinen, hvorved omkringstående eller De selv kan komme til skade.

▶Fig.15

Hold godt fast på maskinen, og anbring slagtoppen over bolten eller møtrikken. Tænd for maskinen, og tilspænd til den korrekte tilspændingstid.

Det korrekte tilspændingsmoment kan variere afhængigt af boltens type eller størrelse, materialet af det arbejdsemne, der skal fastgøres, osv. Forholdet mellem tilspændingsmoment og tilspændingstid er vist i figurerne.

Model DTW1001

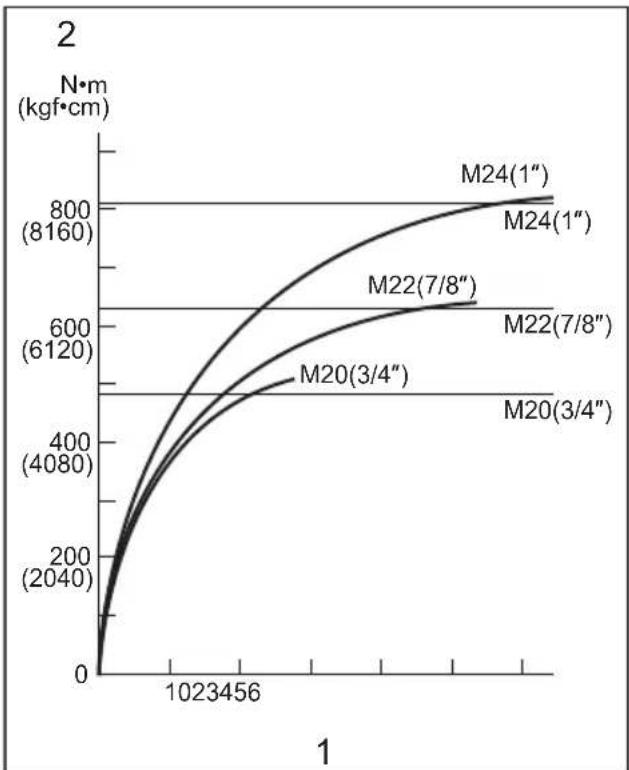

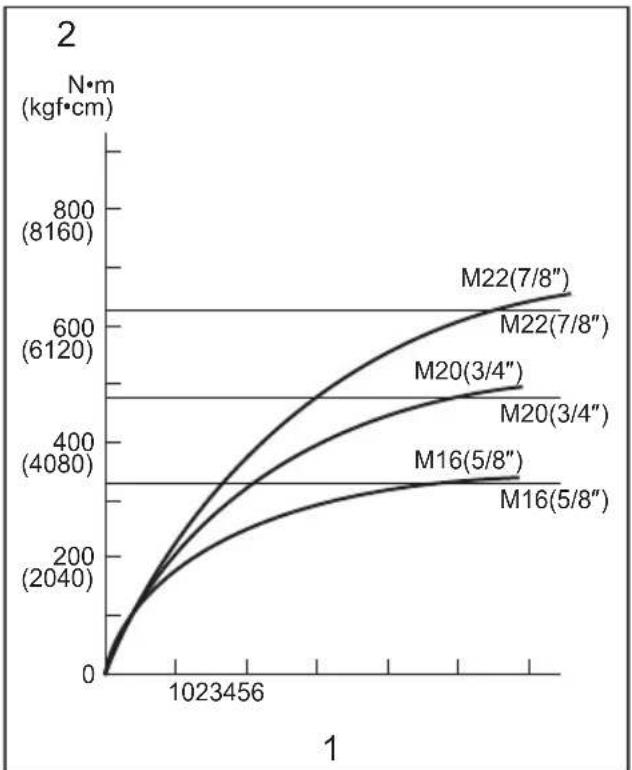

Korrekt tilspændingsmoment for standardbolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Korrekt tilspændingsmoment for højstyrkebolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Model DTW1002

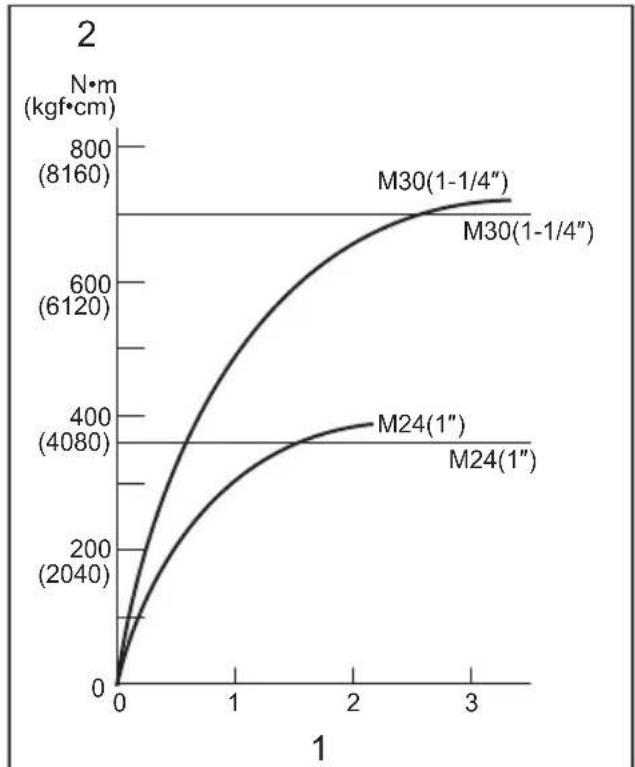

Korrekt tilspændingsmoment for standardbolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Model DTW800

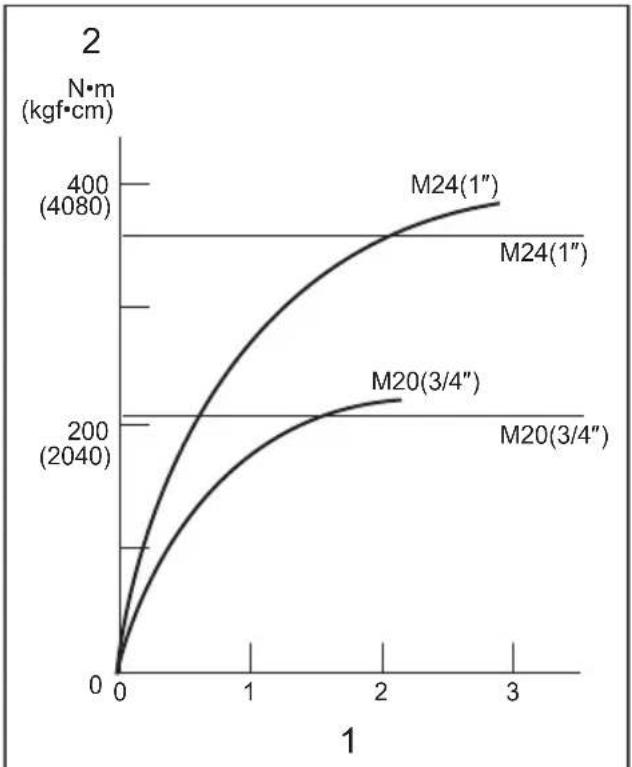

Korrekt tilspændingsmoment for standardbolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

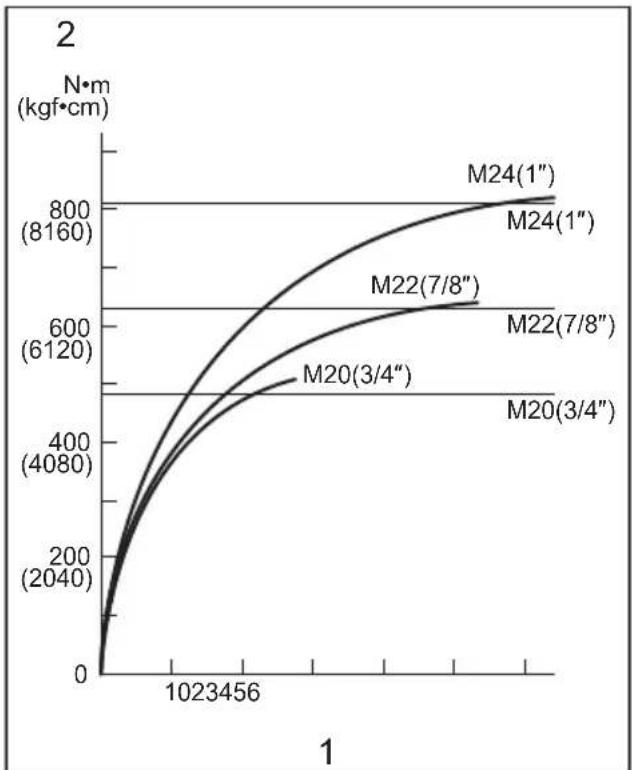

Korrekt tilspændingsmoment for højstyrkebolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Korrekt tilspændingsmoment for højstyrkebolt

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

BEMÆRK: Et ekstremt tilspændingsmoment kan beskadige bolten/møtrikken eller slagtoppen. Inden arbejdet påbegyndes, skal De altid udføre en test for at bestemme den rigtige tilspændingstid for bolten eller møtrikken.

BEMÆRK: Hvis maskinen anvendes uafbrudt, indtil akkuen er afladet, skal maskinen have lov til at hvile i 15 minutter, inden den anvendes igen med en frisk akku.

Drejningsmomentet påvirkes af en lang række faktorer, herunder de nedenfor nævnte. Kontrollér altid momentet med en momentnøgle efter fastspænding.

1. Når akkuen er næsten helt afladet, falder spændingen og derved reduceres drejningsmomentet.

2. Slagtop

3. Hvis der ikke anvendes en slagtop af korrekt størrelse, vil det medføre en reduktion af tilspændingsmomentet.

4. En udslidt slagtop (slitage af den sekskantede og firkantede ende) vil medføre en reduktion af tilspændingsmoment.

5. Bolt

6. Selvom momentkoefficienten og bolttypen er den samme, vil det korrekte drejningsmomentet variere afhængigt af diameteren på bolten.

7. Selv ved samme boltdiameter kan det korrekte drejningsmoment variere afhængigt af momentkoefficienten, bolttypen og længden.

8. Brug af kardanleddet eller forlængerstangen reducerer i nogen grad slagnøglens tilspændingskraft. Kompensér for dette ved at tilspænde i længere tid.

9. Den måde maskinen holdes på, og materialet på det sted, hvor der fastgøres, vil påvirke drejningsmomentet.
10. Når maskinen anvendes med lav hastighed, reduceres drejningsmomentet.

VEDLIGEHOLDELSE

⚠ FORSIGTIG: Vær altid sikker på, at værktøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse.

BEMÆRKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.

EKSTRAUDSTYR

⚠FORSIGTIG: Det følgende tilbehør og eks-traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.

Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

• Slagtop
  • Borebits (kun for model DTW800)
• Forlængerstang
• Kardanled
  • Original Makita-akku og oplader

BEMÆRK: Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land.

ΠΡΟΔΙΑΓΡΑΦΕΣ
