BRUGSANVISNING Panoptix PS21-TR GARMIN

Installationsvejledning

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med plotteren eller fishfinder for at se produktadvarsler og andre vigtige oplysninger.

Du er ansvarlig for sikker og forsigtig betjening af dit fartøj. Ekkoloddet er et værktøj, som gør dig mere opmærksom på vandet under din båd. Det fritager dig ikke for ansvaret for at holde øje med vandet omkring din båd, mens du navigerer.

▲ FORSIGTIG

Hvis udstyret ikke installeres og vedligeholdes i henhold til disse instruktioner, kan det medføre personskader eller skader på udstyret.

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd skal du installere Garmin® enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin produktsupport.

Softwareopdatering

Du skal muligvis opdatere enhedens software, när du installerer enheden eller tilføjer tilbehør til enheden.

Indlæsning af nyt software på et hukommelseskort

Du skal kopiere softwareopdateringen til et hukommelseskort ved hjælp af en computer, der kører Windows® software.

BEMÆRK: Du kan kontakte Garmin kundesupport for at bestille et forudindlæst softwareopdateringskort, hvis du ikke har en computer med Windows software.

1 Indsæt et hukommelseskort i et kort slot på computeren.
2 Gå til www.garmin.com/support/software/marine.html.
3 Vælg Download ved siden af den software-pakke, der svarer til din plotter.
BEMÆRK: Softwaredownloaden indeholder opdateringer til alle enheder, der er sluttet til plotteren. Vælg den korrekte pakke, der svarer til den plotter, der skal opdateres. Du kan vælge Se alle enheder i denne pakke for at bekræfte de enheder, der skal inkluderes i din download.

4 Læs og accepter betingelserne.
5 Vælg Download.
6 Vælg Løb, hvis det er nødvendigt.

7 Hvis det er nødvendigt, vælger du det drev, der passer til hukommelseskortet, og vælger Næste > Afslut.
8 Pak filerne ud på hukommelseskortet.

BEMÆRK: Det kan tage flere minutter at indlæse softwareopdateringen på hukommelseskortet.

Opdatering af enhedens software

Før du kan opdatere softwaren, skal du have et hukommelseskort med softwareopdatering eller indlæse det nyeste software til et hukommelseskort.

1 Slå plotteren til.
2 Når skærmen Hjem vises, skal du indsætte hukommelseskortet i kortstikket.
BEMÆRK: Instruktionerne til softwareopdatering vises kun, hvis enheden er helt opstartet, før kortet indsættes.

3 Følg instruktionerne på skærmen.

4 Vent nogle minutter, mens softwareopdateringsprocessen gennemføres.

5 Når du bliver bedt om det, skal du lade hukommelseskortet sidde og genstarte plotteren manuelt.

BEMÆRK: Hvis hukommelseskortet fjernes, før enheden er helt gennem opstartprocessen, er softwareopdateringen ikke fuldført.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag.

• Gå til my.garmin.com.
- Opbevar den originale købskvittering eller en kopi på et sikkert sted.

Kontakt til Garmin produktsupport

• Gå til www.garmin.com/support for at få oplysninger om support i de enkelte lande.
  • I USA skal du ringe på 913-397-8200 eller 1-800-800-1020.
  • I Storbritannien skal du ringe på 0808 238 0000.
  • I Europa skal du ringe på [phone].

Nødvendigt værktøj

• Nummer 2 stjerneskruetrækker
• 3 mm skruetrækker til lige kærv

Overvejelser om montering

• Placering af transduceren på en trollingmotor afhænger af den type trollingmotor, der sidder på båden.
• Du kan montere transduceren på motoren på visse elektrisk styrede trollingmotorer, men du skal sikre dig, at du kan vippe trollingmotoren sikkert ned og op, när transduceren er fastgjort.
• Du skal montere transduceren, så den ikke sidder i vejen for motorens opbevaringsholder eller forhindrer motoren i at blive opbevaret eller anvendt korrekt.
• Hvis transduceren monteres i nærheden af kraftige magnetfelter, forstyrres det interne kompas evne til at måle jordens magnetfelt, og kalibrering forhindres. Hvis kalibrering ikke udføres korrekt, kan det medføre, at nogle kortfunktioner ikke er tilgængelige, og at waypoints, der oprettes i LiveVü Forlæns, anvender bådens kurs i stedet for transducerens retning til at beregne din position.
• Du skal montere transduceren så langt væk fra motoren som muligt, mens du holder transduceren under vand. Hvis transduceren placeres på trollingmotorens cylinder eller for tæt på motoren på benet, kan det forhindre korrekt kompaskalibrering.

- Hvis du vil bruge kompasset skal du montere transduceren på benet. Kompasset fungerer ikke, när du monterer transduceren på motoren.

Effektiv fremadrettet rækkevidde

Transduceren har en effektive fremadrettet rækkevidde på mellem fem og otte gange vanddybden. På 3 m (10 fod) dybde er den effektive fremadrettede rækkevidde f.eks. 15 til 24 m (50 til 80 fod). Vand- og bundforhold påvirker rækkevidden.

Installation af transduceren på trollingmotor-benet

Samling af monteringsbeslag til trollingmotorben

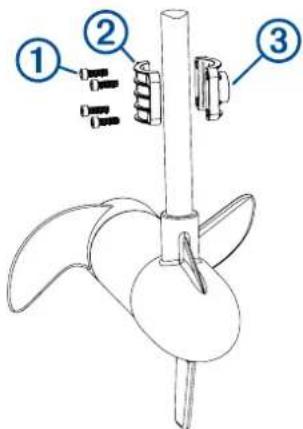

Brug M6-skruerne ① for at fastgøre bagsiden af trollingmotorens monteringsbeslag ② til forsiden af trollingmotorens monteringsbeslag ③ rundt om trollingmotorens ben.

Du skal fastgøre transducerkablet til benet eller et andet fastgøringssted under installationen. Beskadigelse af transducerkablets ledningsbundt eller afskærmning kan forårsage transducerfejl.

Du bør montere transduceren så langt væk fra motoren som muligt. Hvis transduceren placeres for tæt på motoren, kan det forhindre korrekt kompaskalibrering. Hvis kompaskalibreringen mislykkes, viser plotteren ikke indikatorer for retnings- og dækningsområde, men alle andre funktioner fungerer normalt.

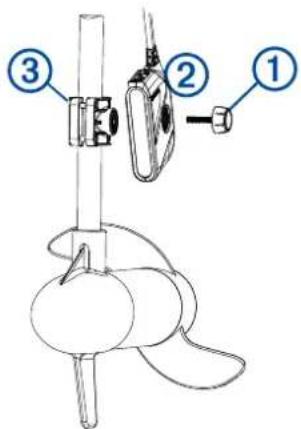

1 Brug den medfølgende skrue ① eller monteringsbolt til at fastgøre transduceren ② til trollingmotorens monteringsbeslag ③.

2 Brug kabelbindere til at fastgøre transducerkablet til motorbenet eller et andet fastgøringssted.
3 Før Ethernet-kablet til netværkskontakten eller til bagsiden af kortplotteren.
4 Før strømkablet til en opkoblet eller ikke-opkoblet 10-35 Vdc strømkilde.

Justering af transduceren på trollingmotorens ben

Transduceren skal vippes fremad for at opnå optimal billedkvalitet.

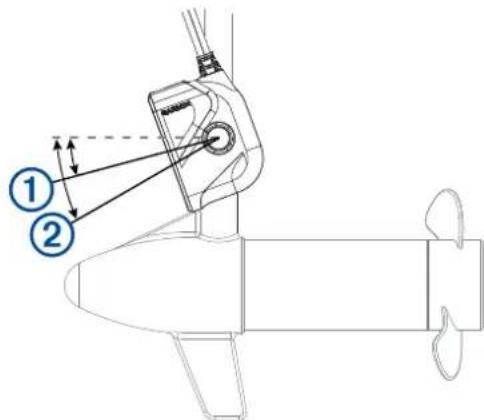

1 Når transduceren er monteret på trollingmotorens ben, skal transduceren vippes nedad mellem 15 ① og 30 grader ② fra trollingmotorens horisontale midtpunkt.

2 Stram skruen eller monteringsbolten, så enheden ikke bevæger sig under brug.

Installation af transduceren på en trollingmotor

Samling af monteringsbeslag til trollingmotor

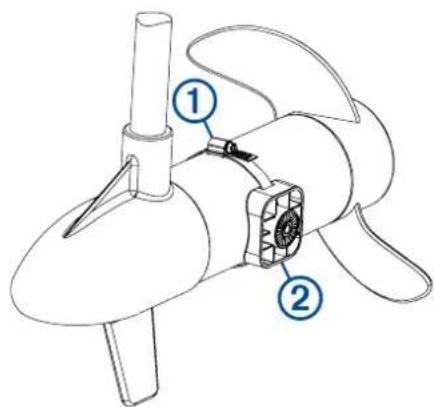

1 Før slangespændebåndet ① ind gennem åbningerne i trollingmotorens beslag ②.

2 Lad slangespændebåndet glide rundt om trollingmotoren.
3 Tilspænd slangespændebåndet.

Installation af transduceren på en trollingmotor

BEMAERK

Du skal fastgøre transducerkablet til benet eller et andet fastgøringssted under installationen. Beskadigelse af transducerkablets ledningsbundt eller afskærmning kan forårsage transducerfejl.

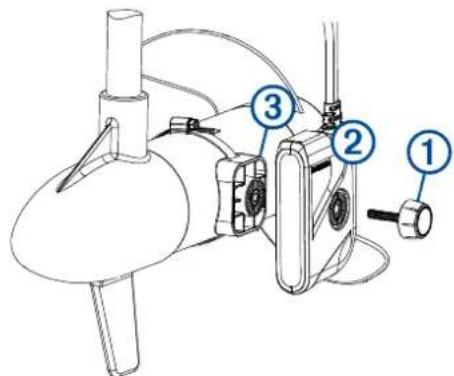

1 Brug den medfølgende skrue ① eller monteringsbolt til at fastgøre transduceren ② til trollingmotorens monteringsbeslag ③.

2 Fastgør transducerkablet til benet eller et andet fastgøringssted.
3 Før Ethernet-kablet til netværkskontakten eller til bagsiden af kortplotteren.
4 Før strømkablet via en kontakt eller direkte til en 10 til 35 Vdc strømkilde.

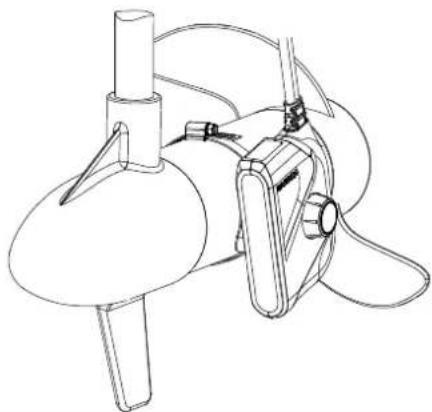

Justering af transducervinkel på trollingmotoren

Transduceren skal vippes fremad for at opnå optimal billedkvalitet.

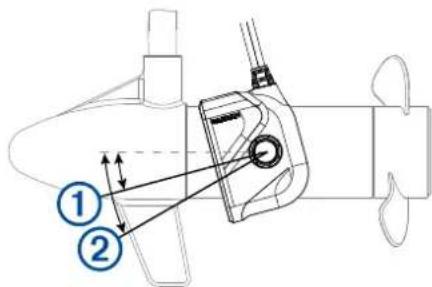

1 Når transduceren er monteret på trollingmotoren, skal transduceren vippes nedad mellem 15 ① og 30 grader ② fra trollingmotorens horisontale midtpunkt.

2 Stram skruen eller monteringsbolten, så enheden ikke bevæger sig under brug.

Inden du kan slutte enheden til Garmin Marine Network og strøm, skal du monterer enheden på trollingmotoren.

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

1 Før kablerne på plads ved hjælp af de passende strips, fastgørelsesværktøjer og forsegler for at fastgøre kablerne i kabelføringen og i skot eller dæk.
2 Installer o-ringen og läseringen på Garmin Marine Networkstikket.
3 Slut den stikfri ende af strømkablet til en 10 til 35 Vdc strømkilde og til jord.
4 Vælg en funktion:

• Hvis du vil tilslutte et netværkskabel på en båd, der er udstyret med en GMS™ 10 Network-portudvider, skal du slutte netværkskablet til en port på GMS 10.
• Hvis du vil tilslutte et netværkskabel på en båd, der ikke er udstyret med en GMS 10 Network-portudvider, skal du slutte netværkskablet til netværket eller Panoptix porten på din plotter.

Kabelføringstyller

Når du fører kabler gennem båden, kan det være nødvendigt at bore huller, som kablerne kan føres igennem. Kabelføringstyller kan bruges til at dække kabelinstallationshuller. Tyllerne kan ikke anvendes som vandtæt forsegling. Påfør om nødvendigt marineforsegler efter installation for at gøre området omkring tyllen og kablet vejrbestandigt. Du kan købe tyller hos

Du skal føre kablerne, før du kan installere låseringe på kablerne.

Låseringene er pakket separat fra kablerne for at gøre kabelføringsprocessen nemmere. Hver låsering er pakket i en lille pose med et nummer på etiketten, så den er nem at identificere.

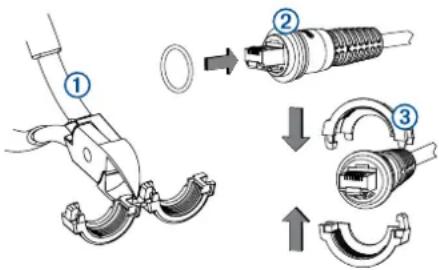

1 Adskil de to halvdele af låseringen ①.

2 Indsæt o-ringen ② i enden af stikket.
3 Juster de to halvdele ③ af låseringen over kablet, og sæt dem sammen.

Installationsdiagram

Kalibrering af kompas

Før du kan kalibrere kompasset, skal transduceren være installeret på benet langt nok væk fra trollingmotoren til at undgå magnetisk interferens, og den skal være nedsænket i vandet. Kalibreringen skal være af en sådan kvalitet, at det interne kompas aktiveres.

BEMÆRK: Hvis du vil bruge kompasset skal du montere transduceren på benet. Kompasset fungerer ikke, när du monterer transduceren på motoren.

Du kan begynde at dreje båden før kalibreringen, men du skal rotere båden 1,5 gang under kalibreringen.

1 Fra en ForwardVü eller LiveVü Forward ekkolodsside skal du vælge MENU > Ekkolodsopsætning > Installation.
2 Vælg Brug AHRS, hvis det er nødvendigt.
3 Vælg Kalibrer kompas.
4 Følg instruktionerne på skærmen.

Vedligeholdelse

Rengøring af transduceren

Der ophobes hurtigt begroning af vandplanter, og det kan reducere din enheds ydeevne.

1 Fjern begroningen med en blød klud og et mildt rengøringsmiddel.
2 Hvis der er meget begroning, skal du bruge en skuresvamp eller kittekniv til at fjerne det.
3 Tør enheden af med en tør klud.

Ikke-forurenende maling

Du skal male dig fartøj hver sjette måned med en vandbaseret ikke-forurenende maling for at forebygge korrosion på metalskroget og hæmme væksten af organismer, der kan påvirke fartøjets ydeevne og holdbarhed.

BEMÆRK: Du må aldrig benytte ketonbaseret ikke-forurenende maling på fartøjet, da keton nedbryder mange typer plast og kan beskadige eller ødelægge din transducer.

Specifikationer

Specifikation Mål
Mål (B x H x L) 32 x 118 x 84 mm	(1,3 x 4,6 x 3,3 tommer)
Vægt 340 g (.75 lb.)
Maks. strømforbrug 8 W
Driftsspænding Fra 10 til 35 Vdc
Driftstemperaturområde Fra 0 til	40°C (fra 32 til 104°F)
Temperaturområde for opbevaring	Fra -40 til 70°C (fra -40 til 158°F)
Materiale ASA-plast
Maksimalt område* 91,4 m (300 fod)
Frekvens 417 kHz
Klassificering af sikring 4,0 A mini	32 Vdc

* Afhængigt af transducerens placering, vandets saltindhold, bundtypen og andre vandforhold.
