BRUGSANVISNING GPSMAP 722 Plus GARMIN

Alle rettigheder forbeholdes. Denne vejledning må hverken helt eller delvist reproduceres, kopieres, transmitteres, udbredes, downloades eller gemmes på noget medie uanset formålet uden udtrykkeligelt, forudgående skriftligt samtykke fra Garmin, medmindre der udtrykkeligelt er givet tilladelse heri. Garmin giver hermed tilladelse til download af en enkelt kopi af denne vejledning på en harddisk eller andet elektronisk medium til visning og udskrivning af én kopi af vejledningen og eventuelle opdateringer heraf, forudsat at den elektroniske eller udskrevne kopi af vejledningen indeholder hele denne meddelelse om ophavsret, og med den betingelse, at enhver uautoriseret erhvervsmæssig distribution af vejledningen og eventuelle ændringer heraf er strengt forbudt.

Oplysningerne i dette dokument kan ændres uden forudgående varsel. Garmin forbeholder sig retten til at ændre eller forbedre sine produkter og til at ændre indholdet uden at være forpligtet til at varsle sådanne ændringer og forbedringer til personer eller organisationer. Besøg Garmins websted (www.garmin.com) for at se aktuelle opdateringer og yderligere oplysninger om brug og håndtering af dette og andre Garmin-produkter.

Garmin ^® , Garmin-logoet og GPSMAP ^® er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. GFS ^™ , GWS ^™ , GHP ^™ , GXM ^™ , GFL ^™ , GBT ^™ , GST ^™ , GMI ^™ , GRA ^™ , GET ^™ , GHC ^™ og Intelliducer ^™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.

NMEA 2000®- og NMEA 2000-logoet er registrerede varcmarker tilhørende National Maritime Electronics Association.

Introduktion

Et NMEA 2000-netværk består af tilsluttede NMEA 2000-enheder, der kommunikerer ved hjælp af grundlæggende plug-and-play-funktionalitet. Denne tekniske reference indeholder grundlæggende NMEA 2000-komponentidentifikation, grundlæggende vejledning i NMEA 2000-netværksopbygning samt en liste over NMEA 2000-specifikke data, som benyttes med Garmin NMEA 2000-certificerede displays og sensorer.

• Det første afsnit, Grundlæggende om NMEA 2000, indeholder beskrivelser af de NMEA 2000 stik og kabler, der sælges af Garmin, samt de grundlæggende koncepter for installation af et NMEA 2000-netværk på din båd.
• Det andet afsnit, Generelle NMEA 2000 datatypekrav, indeholder en tabel, der kan hjælpe dig med at fastslå, hvilke NMEA 2000-sensorer der leverer den bestemte datatype, som du ønsker.
• De sidste to afsnit indeholder PGN-oplysninger (oplysninger om parametergruppenummer) for Garmin plottere og navigeringsudstyr samt konfigurations- og PGN-oplysninger for Garmin NMEA 2000-sensorer. Disse afsnit indeholder PGN- og konfigurationsoplysninger om de følgende produkter:

• Plottere i GPSMAP ^® 4000/5000/6000/7000-scrien
• Plottere i GPSMAP 700-serien
• Plottere i GPSMAP 4x1/5x1/5x6-serien
^a GMI ^TM 10
◦ GPS 17x
^a GFS ^TM 10
^o GRA ^TM 10
• GET ^TM 10
° GFL ^TM 10
° GBT™ 10
• GST ^TM 10
- Intelliducers™
^a GWS ^TM 10
^ GHP ^TM 10 (CCU og GHC ^TM 10)
^a GXM ^TM 51
• VHF 200/300
° AIS 300
° AIS 600

BEMÆRK: PGN-oplysninger er også inkluderet i den installationsvejledning, der følger med den NMEA 2000-certificerede Garmin-enhed. Konfigurationsoplysninger for sensorer er også inkluderet i en Sensor-konfigurationsvejledning, som leveres med alle NMEA 2000-certificerede sensorer fra Garmin.

- Til sidst er der en checkliste. Brug denne checkliste ved installation af et NMEA 2000-netværk for at sikre, at du har fulgt de installationskritiske procedurer korrekt.

Kontakt Garmin

Hvis du har problemer med at installere et NMEA 2000-netværk eller har andre spørgsmål om NMEA 2000-certificrede Garmin-enheder, skal du kontakte Garmins produktsupport eller en certificeret NMEA 2000-tekniker. Hvis du befinder dig i USA, skal du gå til www.garmin.com/support eller kontakte Garmin USA på tlf. [phone] eller [phone].

I Storbritannien skal du kontakte Garmin (Europe) Ltd. pr. telefon på 0808 238 0000.

Hvis du befinder dig i Europa, skal du gå ind på www.garmin.com/support og klikke på Contact Support for at få oplysninger om support i de forskellige lande, eller du kan kontakte Garmin (Europe) Ltd. pr. telefon på [phone].

Indholdsfortegnelse

Introduktion......iii

Kontakt Garmin......iii

Grundlæggende om NMEA 2000....1

Oversigt over Garmin NMEA 2000-enheder 1

Opbygning af et NMEA 2000-netværk....3

Hensyn til eksisterende NMEA 2000-installation 8

NMEA 2000-ordliste....8

Generelle NMEA 2000 datatypekrav 9

PGN-oplysninger om NMEA 2000-certificeret displayenhed....13

PGN-oplysninger om NMEA 2000-certificeret sensor....18

GPS 17x (GPS-antenne)....18

GFS 10 (Garmin brændstofsensor)....18

GRA 10 (Garmin Rudder Angle Adapter)....18

GXM 51 (XM-vejr og -radio - kun Nordamerika)....21

VHF 200....21

VHF 300....21

AIS 300....22

AIS 600....22

Konfigurationsoplysninger om NMEA 2000-certificeret sensor 23

GPS 17x (GPS-antenne) 23

GFS 10 (Garmin brændstofsensor)....24

GRA 10 (Garmin Rudder Angle Adapter)......26

GET 10 (Garmin Engine Tilt-adapter) 27

Gendannelse af fabriksindstillingerne 32

Gendannelse af fabriksindstillingerne 35

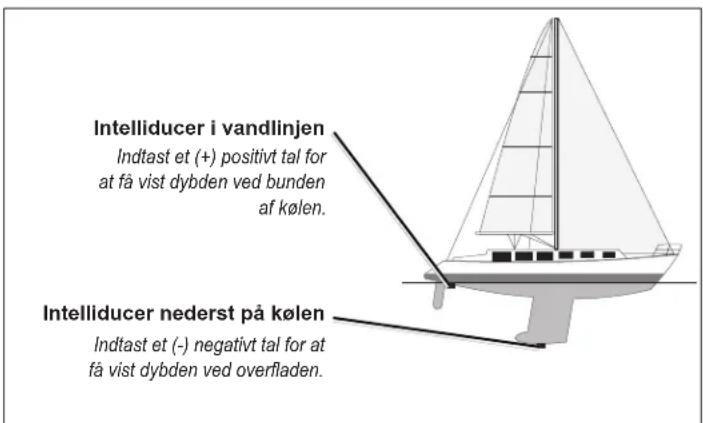

Intelliducer (intelligent dybdetransducer-Transom Mount og Thru-Hull) 36

GWS 10 (Garmin-vindsensor) 36

NMEA 2000-checkliste ....38

Grundlæggende om NMEA 2000

Et NMEA 2000-netværk er opbygget af tilsluttede NMEA 2000-enheder, der kommunikerer ved hjælp af grundlæggende plug-and-play-funktionalitet.

Hvis din båd allerede har et NMEA 2000-netværk, og du ønsker at tilføje Garmin NMEA 2000-komponenter, skal du se side 8.

Der findes en oversigt over almindeligt anvendte NMEA 2000-betegnelser på side 8.

Efter at du har installeret dit NMEA 2000-netværk, skal du bruge checklisten på side 38 for at kontrollere installationen.

Oversigt over Garmin NMEA 2000-enheder

Garmin bruger NMEA 2000 micro-stik på enheder, sensorer og T-stik, der er kompatible med andre NMEA 2000 micro-stik, -kabler og NMEA 2000-kompatible enhedcr. Garmin-sensorer kan være pakket med et dropkabel og et T-stik. Der kan også følge ydrøligere NMEA 2000-komponenter (som f.cks. strømkabel) med Garmin-skærme. De NMEA 2000-komponenter, der følger med en Garmin-sensor eller display, vises i produktdokumentationen. Der er også et diagram på æsken, der viser hvilke NMEA 2000-komponenter, der følger med.

GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN GARMIN

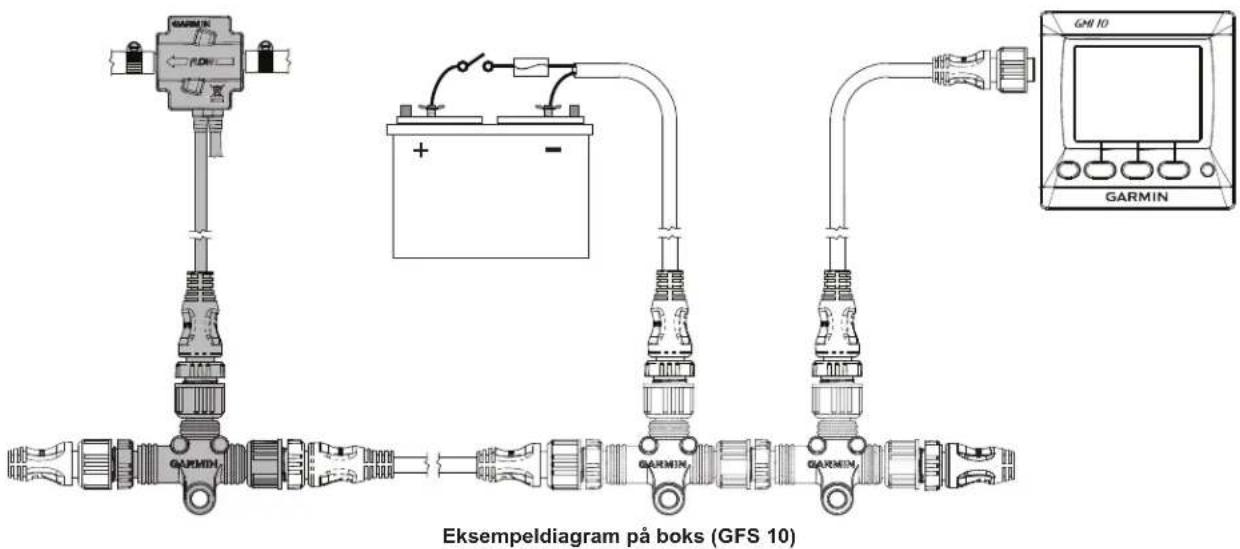

På æskens eksempeldiagram vises et komplet NMEA 2000-netværk, og de dele, der følger med sensoren, vises med skygge. I dette eksempel følger der et T-stik med en Garmin GFS 10-brændstofsensor. Der følger ikke NMEA 2000-strømkabel, stik, ekstra drop-/backbonekabel eller yderligere T-stik med en GFS 10-brændstofsensor. GFS 10-brændstofsensoren er, som vist med de skyggelagte komponenter i diagrammet, beregnet til at skulle tilsluttes et eksisterende NMEA 2000-netværk på båden. Hvis du ikke har et NMEA 2000-netværk på båden, kan denne vejledning hjælpe dig med at samle et.

NMEA 2000-komponenter

Hovedkomponenterne i et NMEA 2000-netværk er T-stik, terminatorer, backbone-/dropkabler og et strømkabel. De følgende kabler, stik og terminatorer sælges af Garmin, og fra og med januar 2009 er de NMEA 2000-godkendt. NMEA 2000-godkendte kabler, som sælges af Garmin, bærer NMEA 2000-logoet på mærket med delnummeret.

T-stik Hanstik Hunstik Linjeterminator
010-11078-00 (Garmin-delnummer) 010-11080-00 010-11081-00 010-11096-00

Strømkabel

Højrevinklet dropkabel, 2 meter (6,5 ft) (afbildet) 010-11089-00
Stik, der kan monteres på stedet - Han* (ikke afbildet) 010-11094-00
Stik, der kan monteres på stedet - Hun* (ikke afbildet) 010-11095-00
NMEA 2000-netværk, strømkontakt (ikke afbildet) K00-00368-00
NMEA 2000-lynsikringsindgang** (ikke afbildet) 010-11171-02

* Stik, der kan monteres på stedet, bruges til at fremstille dropkabler og backboneforlængerkabler i tilpassede længder. Stik, der kan monteres på stedet, kan bruges til at forkorte ethvert Garmin NMEA 2000-drop-/backbonekabel.
** Den grå lynskringsindgang er designet til at hjælpe med at beskytte mod skader fra lynnedslag i nærheden, men den kan ikke beskytte mod direkte nedslag. Garmin påtager sig intet ansvar for lynnedslagsrelaterede skader.

BEMÆRK: Alle han-/hunstik kan udskiftes med hinanden. Sørg for, at T-stikkene anvendes korrekt, når du opbygger NMEA 2000-netværket. Se side 4.

Opbygning af et NMEA 2000-netværk

Hovedkommunikationskanalen i et NMEA 2000-netværk er et backbone, som NMEA 2000-enhederne tilsluttes. Hver NMEA 2000-enhed tilsluttes dette backbone med et T-stik. NMEA 2000-backbone skal være tilsluttet strømmen, og terminatorerne skal være installeret i begge ender, for at netværket fungerer korrekt.

Når du designer et NMEA 2000-netværk, skal du begynde med at udarbejde et diagram over netværket. Diagrammet skal være så detaljeret som muligt:

• Medtag alle de enheder, der skal tilsluttes netværket
• Angiv den omtrentlige placering af backbone og enheder på båden
- Mål afstandene mellem enheder og backbone, samt backbonets samlede længde
• Angiv hver enkelt enheds strømforbrug (Load Equivalency Number - LEN)

Intelligent transducer Brændstofsensor Navigeringsudstyr Plotter GPI: 40Ω Tænding eller serieafbryder Sikring + Batteri - 12 V DC Strømkabel Hunstik Forlængerkabel til backbone Dropkabel T-stik Hanstik NMEA 2000-backbone

Eksempel på NMEA 2000-netværk

BEMÆRK: Diagrammet illustrerer NMEA 2000-datatilslutningerne til hver enhed eller sensor. Nogle enheder eller sensorer kan drives af NMEA 2000-netværk, andre kræver måske en separat strømtilslutning. Se i installationsvejledningen til hver enhed, du tilslutter NMEA 2000-netværket, så du er sikker på, at enheden får den korrekte strømtilslutning.

Når du opbygger et NMEA 2000-netværk, skal du følge bestemte regler for at være sikker på, at NMEA 2000-netværket fungerer korrekt. Du skal være sikker på, at du forstår følgende koncepter:

• Konstruktion af lineært backbone (side 4)
• Strømtilslutning og fordeling (side 5)
• Korrekt afslutning (side 7)
- Begrænsninger på kabellængde og enheder (side 8)

Konstruktion af lineært backbone

Brug NMEA 2000-T-stikkene til at konstruere dit NMEA 2000-backbone og om nødvendigt forlænge dette backbone med passende længder af backbonekabel. Brug et T-stik pr. enhed. Brug T-stikkets sider til at sammensætte NMEA 2000-netværkets backbone, og brug toppen af T-stikket til at tilslutte en NMEA 2000-enhed. Ved kun at sammensætte backbone vha. siderne på T-stikket konstruerer du et lineårt NMEA 2000-netværk. T-stik kan være adskilt af backboneabler eller tilsluttes direkte til hinanden.

Selvom både han- og hunstikkene på T-stikkene og backbonckablerne passer til alle sider af et T-stik, er det meget vigtigt kun at bruge toppen af T-stikket til at tilslutte NMEA 2000-enheder, og ikke andre T-stik eller backboneabler.

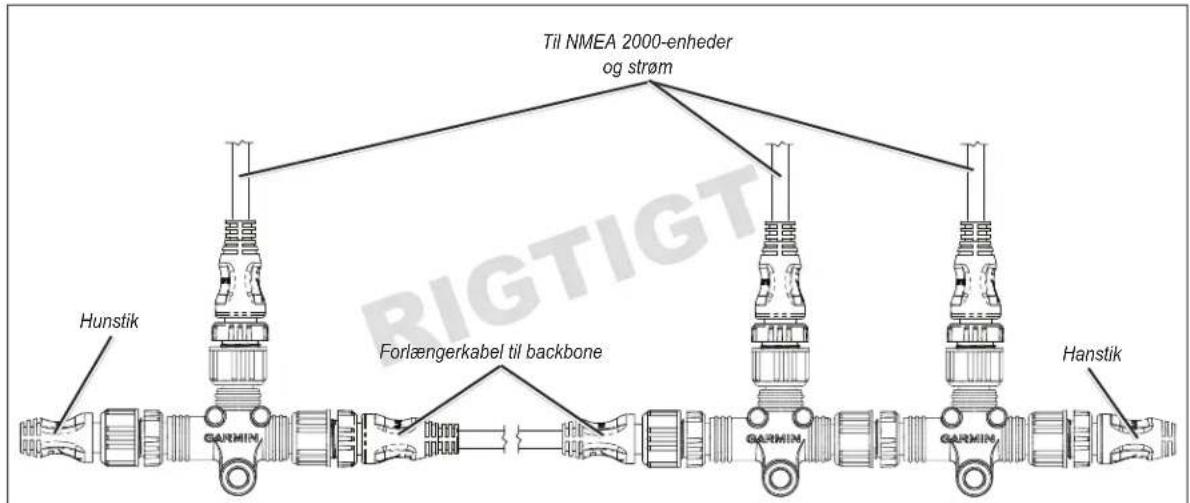

Til NMEA 2000-enheder og strøm Hunstik Forlængerkabel til backbone Garmin Garmin Garmin Hanstik

Korrekt lineær konstruktion af backbone

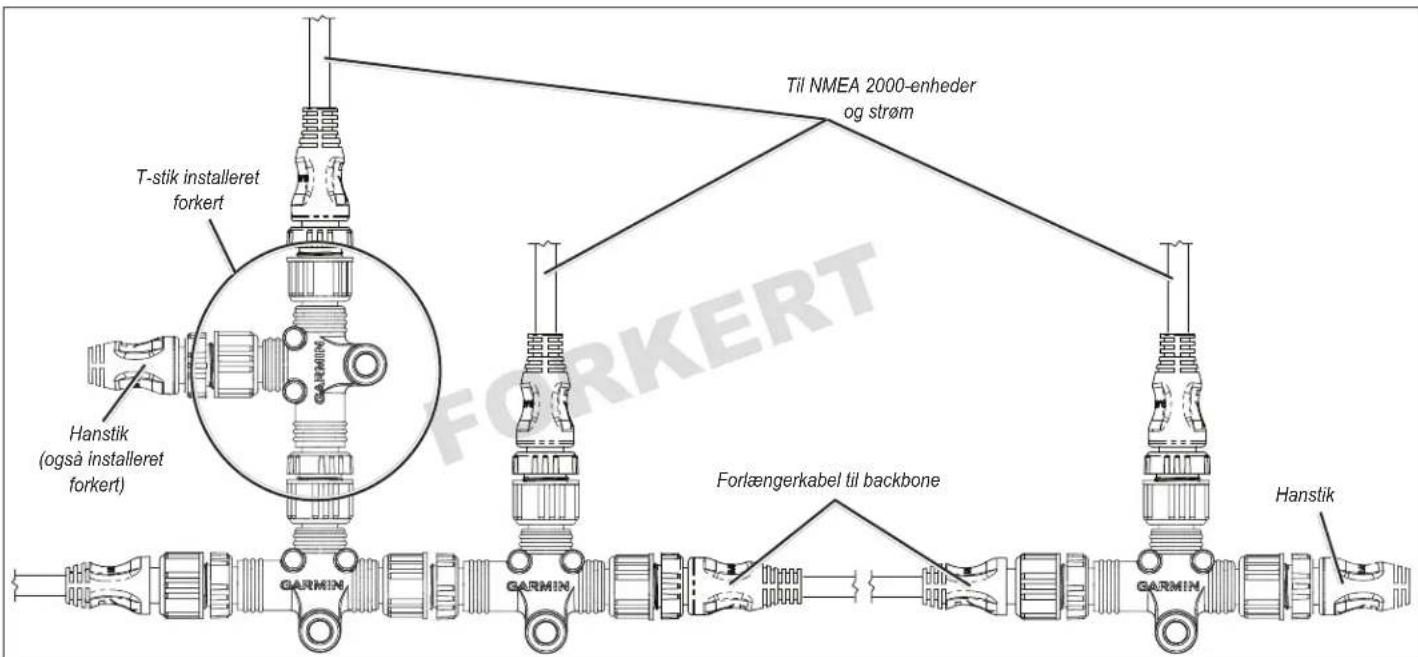

T-stik installeret forkert Hanstik (også installeret forkert) Til NMEA 2000-enheder og strøm Forlængerkabel til backbone Hanstik

Forkert lineær konstruktion af backbone

NMEA 2000-netværket skal tilsluttes en 12 V DC strømforsyning. Tilslut ikke NMEA 2000-netværket til andre strømkilder, for eksempel en 24 V DC strømforsyning. Brug et NMEA 2000-strømkabel til at tilslutte NMEA 2000-backbonc til kontakten til reservestrømmen på båden. Hvis du ikke har en kontakt til reservestrøm, eller den skaber afbrydelser i strømmen, kan du tilslutte NMEA 2000-strømkablet direkte til batteriet og installere en serieafbryder.

ADVARSEL: Hvis NMEA 2000-netværket tilsluttes til dit batteri uden en serieafbryder, kan det dræne batteriet.

Sørg for at jorde NMEA 2000-strømkablet. Tilslut den uisolerede skærmforbindingsledning til det samme sted som jordledningen (sort).

Garmin NMEA 2000-strømkablet tilsluttes til et T-stik på samme måde som andre dropkabler. Sørg for at tilslutte strømkablet på NMEA 2000 til toppen af et T-stik. Strømkablet på NMEA 2000 må aldrig tilsluttes til siden af et T-stik. Strømmen kan enten tilsluttes for enden af NMEA 2000-netværket eller i midten. Når du planlægger placeringen af strømkablet og T-stikket i NMEA 2000-netværket, skal du vurdere, hvordan de tilsluttede NMEA 2000-enheder bruger strømmen. NMEA 2000-netværket fungerer korrekt, når der ikke er mere end 3 V DC fald i spændingen mellem strømkilden og den NMEA 2000-enhed, der findes længst væk fra strømkilden i NMEA 2000-netværket. Faldet i spændingen på NMEA 2000-netværket findes vha. denne ligning:

Spændingsfald = Kabelmodstand (Ohm/m)* × Afstand (fra batteriet til den fjerneste enhed, i meter) × Netværksbelastning** × 0,1

* Værdi for modstanden i Garmin-kablet = 0,053
** Netværksbelastning = summen af Load Equivalent Numbers (LEN) mellem batteriet og enden på netværket. LEN for hver enhed burde være angivet på enheden eller i den tilhørende dokumentation.
- Hvis du beregner spændingsfaldet til 3,0 V DC eller mindre, kan du tilslutte strømmen til den ene eller anden ende eller i midten af NMEA 2000-netværker, uden at det påvirker funktionaliteten.
- Hvis du beregner spændingsfaldet til mere end 3,0 V DC, skal du tilslutte strømmen til midten af NMEA 2000-netværket. Placeringen vil afhænge af netværksbelastningen og afstanden til batteriet. Prøv at afbalancere spændingsfaldet ligeligt på begge sider af strømtilslutningen.
- Hvis et spændingsfald under 3,0 V DC ikke er muligt i NMEA 2000-netværket, skal du kontakte en professionel installatør.

Eksempler

Følgende eksempler viser et korrekt designet NMEA 2000-netværk med strømtilslutning i enden, et forkert designet NMEA 2000-netværk og et re-design af det forkert designede NMEA 2000-netværk, så strømmen balanceres korrekt på netværket.

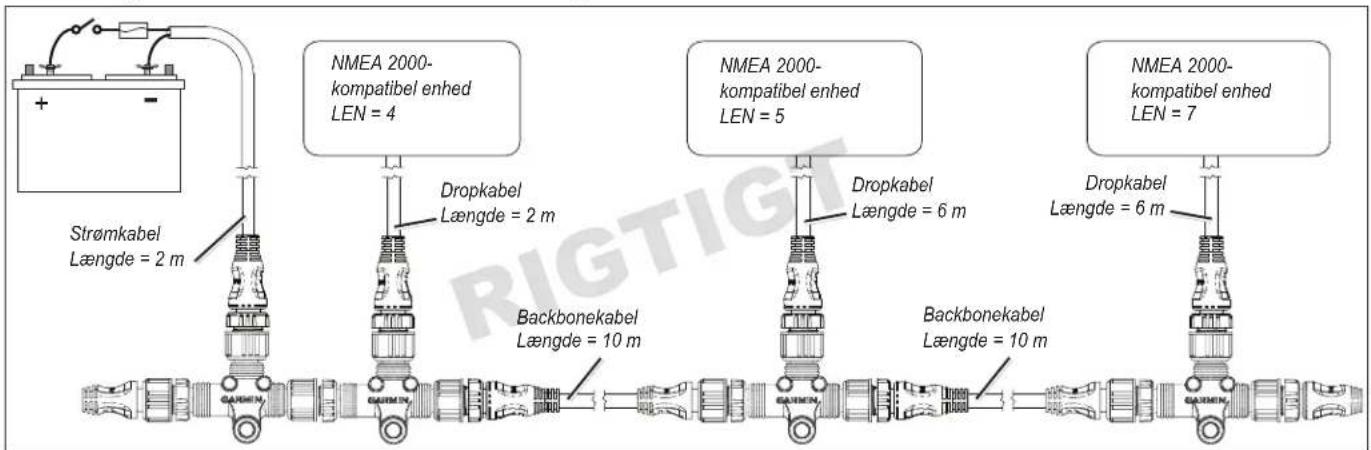

Korrekt designet NMEA 2000-netværk med strømtilslutning i enden:

NMEA 2000- kompatibel enhed LEN = 4 NMEA 2000- kompatibel enhed LEN = 5 NMEA 2000- kompatibel enhed LEN = 7 Strømkabel Længde = 2 m Dropkabel Længde = 2 m Backbonekabel Længde = 10 m Dropkabel Længde = 6 m Dropkabel Længde = 6 m Backbonekabel Længde = 10 m

Når formlen for spændingsfald anvendes på dette eksempel, ses det, at spændingsfaldet er mindre end 3,0 V DC. NMEA 2000-netværket vil fungere korrekt, hvis det forsynes med strøm ved enden.

Spændingsfald = 0,053 × (2 + 10 + 10 + 6) × (4 + 5 + 7) × 0,1 = 2,37 V DC

Kabelmodstand Distance Netværksbelastning

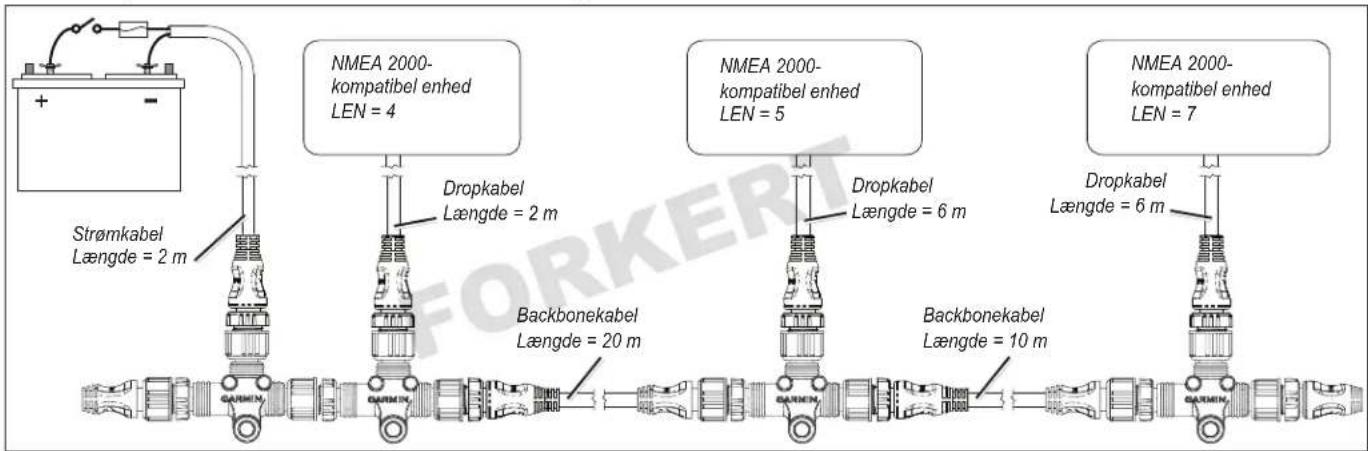

Forkert designet NMEA 2000-netværk med strømtilslutning i enden:

NMEA 2000- kompatibel enhed LEN = 4 NMEA 2000- kompatibel enhed LEN = 5 NMEA 2000- kompatibel enhed LEN = 7 Strømkabel Længde = 2 m Dropkabel Længde = 2 m Dropkabel Længde = 6 m Dropkabel Længde = 6 m Backbonekabel Længde = 20 m Backbonekabel Længde = 10 m

Når formlen for spændingsfald anvendes på dette eksempel, ses det, at spændingen falder mere end 3,0 V DC, så dette NMEA 2000-netværk vil ikke fungere korrekt, när strømmen tilsluttes i enden.

$$ \text { Spændingsfald } = 0, 0 5 3 \times (2 + 2 0 + 1 0 + 6) \times (4 + 5 + 7) \times 0, 1 = 3, 2 2 \mathrm{VDC} $$

Kabelmodstand

Distance Netværksbelastning

Dette NMEA 2000-netværk skal re-designes med strømmen tilsluttet i midten af netværket for at fungere korrekt.

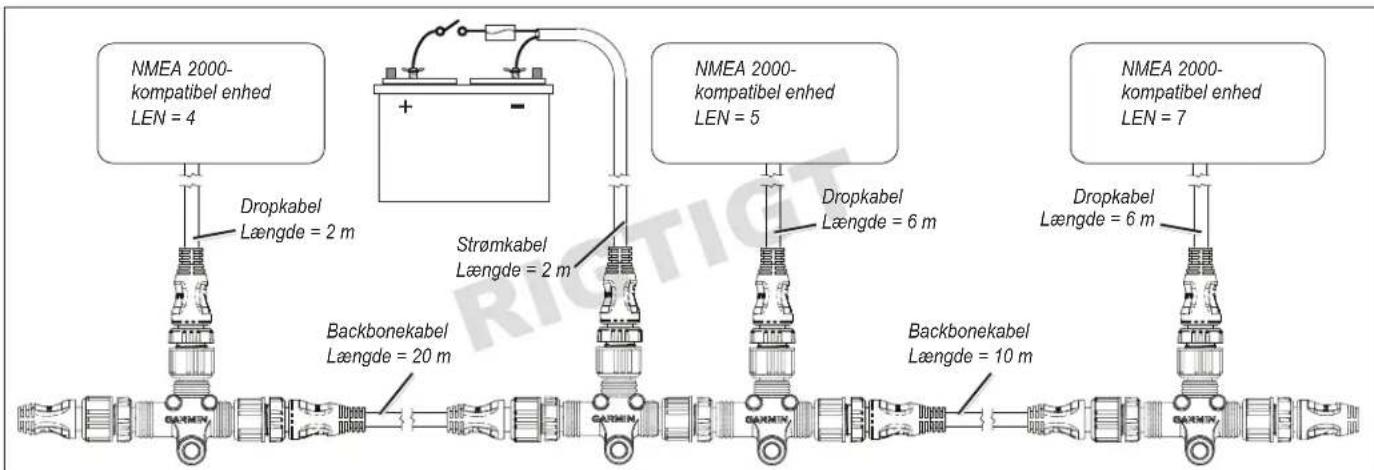

Korrekt designet NMEA 2000-netværk med strømtilslutning i midten:

NMEA 2000- kompatibel enhed LEN = 4 Dropkabel Længde = 2 m Strømkabel Længde = 2 m NMEA 2000- kompatibel enhed LEN = 5 Dropkabel Længde = 6 m NMEA 2000- kompatibel enhed LEN = 7 Backbonekabel Længde = 20 m Backbonekabel Længde = 10 m

Når NMEA 2000-netværket re-designes med strømkilden i midten, beregnes spændingsfaldet i begge retninger. Hvis det T-stik, som strømkilden er tilsluttet til, er tilsluttet direkte til et andet T-stik (som vist i dette eksempel), skal du medtage LEN fra den enhed i beregningen af begge retninger.

Når formlen for spændingsfald anvendes på både venstre og højre side af strømkilden i dette eksempel, ses det, at spændingsfaldet er mindre end 3,0 V DC på hver side, så NMEA 2000-netværket fungerer korrekt.

$$ \text { Spændingsfald Venstre } = 0, 0 5 3 \times (2 + 2 0 + 2) \times (4 + 5) \times 0, 1 = 1, 1 4 5 \mathrm{VDC} $$

Distance

NetværksbelastningKabelmodstand

$$ \text { Spændingsfald Højre } = 0, 0 5 3 \times (2 + 1 0 + 6) \times (5 + 7) \times 0, 1 = 1, 1 4 5 \mathrm{VDC} $$

BEMÆRK: Ligningen og eksemplerne giver konservative estimator for beregning af spændingsfald.

Korrekt afslutning

Du skal installere terminatorer i enderne af NMEA 2000-backbone, for at den fungerer korrekt. Der er to muligheder for at installere terminatorer på NMEA 2000-netværket.

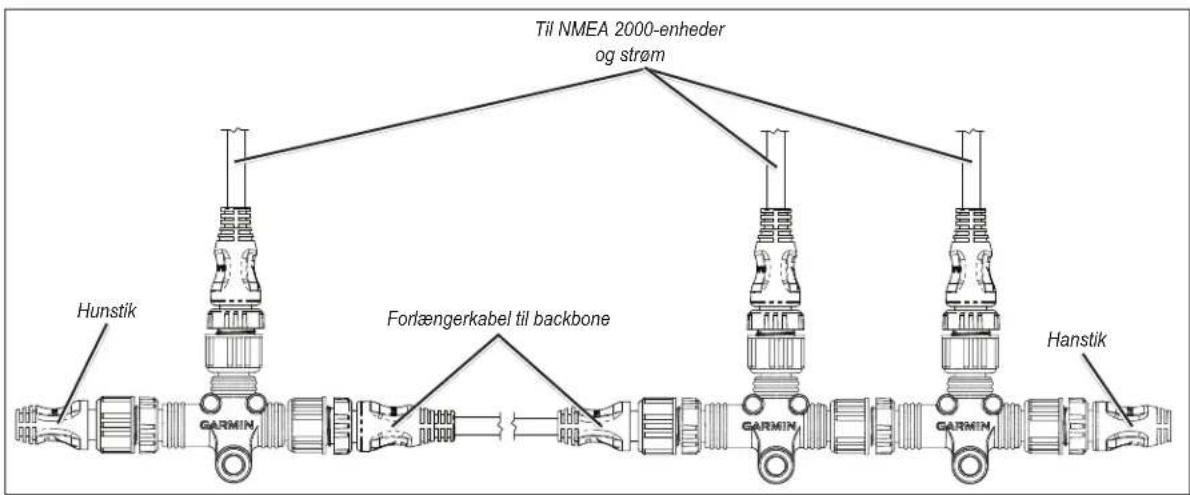

1. Typiske terminatorer

Hvis NMEA 2000-netværket er konstrueret med et korrekt backbone, skal du bruge en hunterminator og en hanterminator. Installer terminatorerne i hver sin ende af NMEA 2000-netværket.

Til NMEA 2000-enheder og strøm Hunstik GARMIN Fortængerkabel til backbone GARMIN GARMIN Hanstik

Brug af standardterminatorer

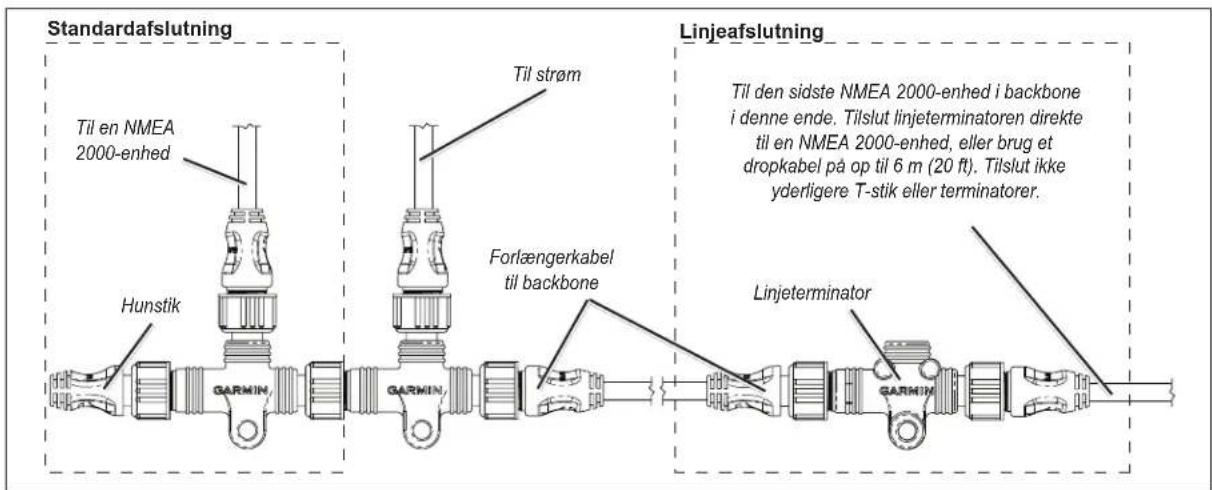

2. Linjeterminatorer

Hvis den ene eller begge NMEA 2000-enheder i hver ende af NMEA 2000-netværket er adskilt fra resten af NMEA 2000-netværket med et stykke backbonekabel, og den typiske kombination af T-stik/dropkabel/terminator ikke er mulig eller for klodset på det pågældende sted, skal du bruge en linjeterminator i stedet for det afsluttende T-stik på backbonet. Tilslut den sidste enhed til linjeterminatoren med et passende stykke dropkabel eller direkte til linjeterminatoren uden et dropkabel.

Standardafslutning Til en NMEA 2000-enhed Hunstik GARMIN Til strøm Forlængerkabel til backbone Linjeafslutning Til den sidste NMEA 2000-enhed i backbone i denne ende. Tilslut linjeterminatoren direkte til en NMEA 2000-enhed, eller brug et dropkabel på op til 6 m (20 ft). Tilslut ikke yderligere T-stik eller terminatorer. Linjeterminator

Brug af linjeterminator

ADVARSEL: Brug ikke mere end to terminatorer i et NMEA 2000-netværk.

BEMÆRK: Linjeterminatoren tilsluttes til NMEA 2000-backbone med et hanstik og den sidste NMEA 2000-enhed med et hunstik. Derfor kan du kun bruge en linjeterminator i et NMEA 2000-netværk.

Begrænsninger på kabellængde og enheder

Når du bygger dit NMEA 2000-netværk, skal du huske på disse begrænsninger:

• Afstanden mellem to punkter på NMEA 2000-netværket må aldrig være længere end 100 m (328 ft). For at estimere denne afstand skal du måle mellem terminatorerne på backbonet og tilføje længden af dropkablet til enhederne, der er tilsluttet T-stikkene i enderne af netværket.
• Den samlede længde på alle dropkablerne må ikke overstige 78 m (256 ft).
• Den største længde på et enkelt dropkabel til en NMEA 2000-enhed er 6 m (20 ft).
• Der må ikke tilsluttes flere end 50 NMEA 2000-enheder til NMEA 2000-netværket.

Hensyn til eksisterende NMEA 2000-installation

Hvis båden allerede har en NMEA 2000-installation, og du vil tilføje Garmin NMEA 2000-udstyr, er der et par ting at huske:

Kabeltype: Garmin bruger NMEA 2000-micro-stik til alle kabler og stik. Det eksisterende NMEA 2000-netværk anvender måske NMEA 2000-ministik og kabler i backbonet. Ministik er større end micro-stik, så du er nødt til at bruge en adapter for at oprette forbindelse til Garmin NMEA 2000-enheder.

Strøm: Er det eksisterende NMEA 2000-netværk tilsluttet strøm? Et NMEA 2000-netværk skal være tilsluttet strøm for at fungere korrekt (side 5). Tilslut ikke NMEA 2000-netværket til strømmen flere steder.

Afslutning: Er der installeret terminatorer i enderne af det eksisterende NMEA 2000-backbone? Et NMEA 2000-netværk skal være afsluttet for at kunne fungere korrekt. Tilføj ikke flere terminatorer til et NMEA 2000-netværk, hvis det allerede er korrekt afsluttet.

Hvis du ikke er sikker på alle disse punkter, skal du kontakte bådproducenten eller en certificeret NMEA 2000-tekniker for at få hjælp.

NMEA 2000-ordliste

T-stik – Trevejs stik med et han- og to hun-micro-stik. Der bruges et T-stik til at tilslutte en NMEA 2000-enhed til NMEA 2000-backbone.

Terminator – 120 ohm modstand i hver ende af NMEA 2000-backbone. Korrekt afslutning hjælper med at sikre et sikkert signal hele vejen gennem backbonet.

Linjeterminator – Særlig terminator med han- og hunstik, hvilket giver mulighed for direkte tilslutning til en enhed i enden af NMEA 2000-backbone. Linjeterminatoren forenkler installationen ved ikke at kræve T-stik, terminator og dropkabel til enheden for enden af backbonet.

Dropkabel – Kabel, der tilslutter en NMEA 2000-enhed til NMEA 2000-backbone. Dropkabler er begrænset til en maksimal længde på 6 m (20 ft).

Backbonekabel – Sammen med T-stik udgør backboneablerne hovedkommunikationsstien i NMEA 2000-netværket. Et backbonckabel udvider NMEA 2000-backbonet, så der kan tilsluttes NMEA 2000-enheder, som er placeret forskellige steder i båden. Den maksimale længde på et backbonekabel er 100 m (328 ft).

Enhed – Elektronisk hardware, der tilsluttes til NMEA 2000-netværk. Enheder kan enten kun modtage data, der sendes fra andre enheder på netværket, eller de kan både sende og modtage data over netværket.

Strøm på netværket – 12 V DC strøm forsyncer NMEA 2000-netværket. Strøm bør tilsluttes gennem en kontakt (i stedet for direkte til batteriet), da visse enheder er permanent tændt, så længe der er strøm på NMEA 2000. NMEA 2000-enheder skal arbejde ved spændinger mellem 9 og 16 V DC og med en nominel spænding på 12 V DC.

LEN (Load Equivalency Number) – Dette tal angiver, hvor meget strøm en enhed tager fra NMEA 2000-netværket.

1 LEN = 50 mA. Hver enhed skal have et LEN specificeret på produktet eller i produktdokumentationen.

Generelle NMEA 2000 datatypekrav

Hver enkelt NMEA 2000-certificeret sensor indeholder oplysninger, som er unikke for de NMEA 2000-certificerede displayenheder (som f.eks. en plotter i GPSMAP 4000/5000 serien eller en GMI 10) i NMEA 2000-netværket. De data, som du kan vise på din displayenhed, afhænger af de sensorer, som du har installeret og konfigureret. I den følgende tabel er der en liste over datatyper, som du kan vise på en displayenhed, specifikke NMEA 2000 PGN-oplysninger, som kræves for at vise eller beregne denne datatype, samt den NMEA 2000-sensor, der typisk leverer de nødvendige PGN-oplysninger. I visse tilfælde skal der bruges mere end én sensor eller en specifik kombination af sensorer for at levere mere præcis information. Du kan finde flere PGN-oplysninger på side 18.

Kategori Datatype Krævede PGN-data Typisk sender
Motoroplysninger Batterispænding 127489 - Motordynamik NMEA 2000-kompatibel motor
Brændstoftilstrømning 127489 - Motordynamik Brændstoffflow-sensor
Timer 127489 - Motordynamik NMEA 2000-kompatibel motor
Olietryk 127489 - Motordynamik NMEA 2000-kompatibel motor
Motorens omdrejningsantal 127488 - Motor, hurtig NMEA 2000-kompatibel motor
Temperatur 127489 - Motordynamik NMEA 2000-kompatibel motor
	Kølevæsketryk	127489 - Motordynamik NMEA 2000-kompatibel motor
	Brændstoftryk	127489 - Motordynamik NMEA 2000-kompatibel motor
	Olietemperatur	127489 - Motordynamik NMEA 2000-kompatibel motor
	Indsugningstryk	127488 - Motor, hurtig NMEA 2000-kompatibel motor
Trim	127488 - Motor, hurtig NMEA 2000-kompatibel motor
Rorvinkel	127245 - Ror	Rorvinkelsensor
Bovror	130576 - Status for lille fartøj	Trimror-sensor
Trimror	130576 - Status for lille fartøj	Trimror-sensor
Brændstofinformation	Total brst.tilstrøm.	127489 - Motordynamik	Brændstoffflow-sensor
Total brændstof ombord	127489 - Motordynamik	Brændstoffflow-sensor
Brændstoføkonomi	127489 - Motordynamik	(GPS-hastighed eller vandhastighed) Bemærk: Datatypen for brændstoføkonomi er konfigurerbar, baseret på brændstofhastighedens kilde	Brændstoffflow-sensor og hastighedssensor
Aktionsradius	127489 - Motordynamik	(GPS-hastighed eller vandhastighed)	Brændstoffflow-sensor og hastighedssensor
Brændstofniveau	127505 - Væskeniveau	Væskeniveausensor
Tank 1	127505 - Væskeniveau	Væskeniveausensor
Tank 2	127505 - Væskeniveau	Væskeniveausensor
Navigationsoplysninger	Course Made Good	129026 - COG/SOG, 129029 - GNSS-position, 129284 - Nav.-data, 129285 - Rute og 129283 - XTE	Garmin-plotter og GPS-antenne
Distance Made Good	129026 - COG/SOG, 129029 - GNSS-position, 129284 - Nav.-data og 129285 - Rute		Garmin-plotter og GPS-antenne
	Waypointnavn	129284 - Nav.-data eller 129285 - Rute	Garmin-plotter
	Pejling til waypoint	129284 - Nav.-data	Garmin-plotter og GPS-antenne
	Distance til waypoint	129284 - Nav.-data	Garmin-plotter og GPS-antenne
Kursafvigelse	129283 - XTE	Garmin-plotter og GPS-antenne
∅nsket COG	129284 - Nav.-data	Garmin-plotter og GPS-antenne
Retning	127250 - Fartøjskurs	Retningssensor
	Kurs over grunden (COG)	129026 - COG/SOG og 129029 - GNSS-position	GPS-antenne

(Fortsættes)

Kategori Datatype Krævede PGN-data Typisk sender
Navigationsoplysninger (fortsat)	GPS-hastighed 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Position 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Drej 129026 - COG/SOG, 129029 - GNSS-position, og	129284 - Nav.-data	Garmin-plotter og GPS-antenne
Trip Distancetæller 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Triptæller 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Gennemsnitlig GPS-hastighed 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Maks. GPS-hastighed 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Distancetæller 128259 - Vandhastighed	Vandhastighedssensor
Triptæller til vand	128259 - Vandhastighed	Vandhastighedssensor
	Gennemsnitlig fart gennem vand	128259 - Vandhastighed	Vandhastighedssensor
	Maksimal fart gennem vand	128259 - Vandhastighed	Vandhastighedssensor
Vejr	Barometer	130314 - Faktisk tryk, 130310 - Omg.-param. gl. eller 130311 - Omg.-param.	Barometertryksensor
Lufttemperatur	130312 - Faktisk tryk, 130310 - Omg.-param. gl. eller 130311 - Omg.-param	Lufttemperatursensor
	Fugtighed	130313 - Fugtighed eller 130311 - Omg.-param.	Fugtighedssensor
Vindhastighed	130306 - Vinddata, 129026 - COG/SOG, 129029 - GNSS-position, 127250 - Fartøjskurs og 128259 - Vandhastighed (Hvis en Kurssensor og Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor og GPS-antenne [130306 - Vinddata, 129026 - COG/SOG og 129029 - GNSS-position]) (Hvis en GPS-antenne ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor, Vandhastighedssensor og Kurssensor [130306 - Vinddata, 127250 - Fartøjskurs og 128259 - Vandhastighed])	Enten:• Vindsensor, en Vandhastighedssensor, en Kurssensor og en GPS-antenne• Vindsensor og en GPS-antenne• Vindsensor og en Vandhastighedssensor og en Kurssensor
Vindretning	130306 - Vinddata, 129026 - COG/SOG, 129029 - GNSS-position, 127250 - Fartøjskurs og 128259 - Vandhastighed (Hvis en Kurssensor og Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes fed kun at bruge Vindsensor og GPS-antenne [130306 - Vinddata, 129026 - COG/SOG og 129029 - GNSS-position]) (Hvis en GPS-antenne ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor, Vandhastighedssensor og Kurssensor [13O306 - Vinddata, 127250 - Fartøjskurs og 128259 - Vandhastighed])	Enten:• Vindsensor, en Vandhastighedssensor, en Kurssensor og en GPS-antenne• Vindsensor og en GPS-antenne• Vindsensor og en Vandhastighedssensor og en Kurssensor

(Fortsættes)

Kategori Datatype Krævede PGN-data Typisk sender
Hovedvindretning 130306 - Vinddata, 129026 - COG/SOG, 129029 - GNSS-position, 127250 - Fartøjskurs og 128259 - Vandhastighed (Hvis en Kurssensor og Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor og GPS-antenne [130306 - Vinddata, 129026 - COG/SOG og 129029 - GNSS-position)] (Hvis en GPS-antenne ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor, Vandhastighedssensor og Kurssensor [130306 - Vinddata, 127250 - Fartøjskurs og 128259 - Vandhastighed)	Enten:• Vindsensor, en Vandhastighedssensor, en Kurssensor og en GPS-antenne• Vindsensor og en GPS-antenne• Vindsensor og en Vandhastighedssensor og en Kurssensor
Beaufort-skalaen 130306 - Vinddata, 129026 - COG/SOG, 129029 - GNSS-position, 127250 - Fartøjskurs og 128259 - Vandhastighed (Hvis en Kurssensor og Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes fed kun at bruge Vindsensor og GPS-antenne [130306 - Vinddata, 129026 - COG/SOG og 129029 - GNSS-position]) (Hvis en GPS-antenne ikke findes, kan en mindre nøjagtig aflæsning beregnes ved kun at bruge Vindsensor, Vandhastighedssensor og Kurssensor [130306 - Vinddata, 127250 - Fartøjskurs og 128259 - Vandhastighed)	Enten:• Vindsensor, en Vandthastighedssensor, en Kurssensor og en GPS-antenne• Vindsensor og en GPS-antenne• Vindsensor og en Vandhastighedssensor og en Kurssensor
Solopgang/solnedgang 129026 - COG/SOG og 129029 - GNSS-position GPS-antenne
Sejler Relativ vindhastighed 130306 - Vinddata Vindsensor
Relativ vindvinkel 130306 - Vinddata Vindsensor
Sand vindhastighed 130306 - Vinddata og 128259 - Vandhastighed (hvis en Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved at bruge en GPS-antenne i stedet [129026 - COG/SOG og 129029 - GNSS-position])	Enten en Vindsensor og Hastighedssensor eller en Vindsensor og en GPS-antenne
	Sand vindvinkel	130306 - Vinddata og 128259 - Vandhastighed (hvis en Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved at bruge en GPS-antenne i stedet [129026 - COG/SOG og 129029 - GNSS-position])
	Vind VMG (Velocity Made Good)	130306 - Vinddata og 128259 - Vandhastighed (hvis en Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved at bruge en GPS-antenne i stedet [129026 - COG/SOG og 129029 - GNSS-position])
Waypoint VMG 129284 - Nav.-data	Garmin-plotter og GPS-antenne
Maksimal relativ vindhastighed 130306 - Vinddata Vindsensor
	Maksimal sand vindhastighed	130306 - Vinddata og 128259 - Vandhastighed (hvis en Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved at bruge en GPS-antenne i stedet [129026 - COG/SOG og 129029 - GNSS-position])
Modsat halse 130306 - Vinddata, 127250 - Fartøjskurs og 128259 - Vandhastighed (hvis en Vandhastighedssensor ikke findes, kan en mindre nøjagtig aflæsning beregnes ved at bruge en GPS-antenne i stedet [129026 - COG/SOG og 129029 - GNSS-position])	Enten en Vindsensor, en Kurssensor og en Hastighedssensor eller en Vindsensor, en Kurssensor og en GPS-antenne

(Fortsættes)

Kategori Datatype Krævede PGN-data Typisk sender
Vand Dybde 128267 - Vanddybde Dybdetransducer
Temperatur 130312 - Faktisk tryk, 130310 - Omg.-param. gl. eller	130311 - Omg.-param	Vandtemperatursensor
Fart 128259 - Vandhastighed Vandhastighedssensor
Indstil 129026 - COG/SOG, 129029 - GNSS-position,	128259 - Vandhastighed og 127250 - Fartøjskurs	GPS-antenne, Vandhastighedssensor og Kurssensor
Afdrift 129026 - COG/SOG, 129029 - GNSS-position,	128259 - Vandhastighed og 127250 - Fartøjskurs	GPS-antenne, Vandhastighedssensor og Kurssensor
System Klokkeslæt 129026 - COG/SOG og 129029 - GNSS-position	GPS-antenne
Dato	129026 - COG/SOG og 129029 - GNSS-position	GPS-antenne
Stopur	Ingen	Ingen
Enhedsspænding	Ingen	Ingen

PGN-oplysninger om NMEA 2000-certificeret displayenhed

Alle data, der sendes i et NMEA 2000-netværk, er organiseret i grupper. Grupperne identificeres ved et PGN (parametergruppenummer), der beskriver datatypen i gruppen. Alle Garmin NMEA 2000-enheder bruger de beskyttede PGN-numre 126720 og 61184. Alle de andre PGN-numre følger NMEA 2000-standarden.

Nedenstäende tabeller viser ikke-virksomhedsspecifikke PGN-oplysninger om alle Garmin NMEA 2000-certificerede displayenheder.

Du kan finde NMEA 2000 konfigurationsoplysninger om alle tilgængelige Garmin NMEA 2000-certificerede displayenheder i displayenhedens brugervejledning.

Plottere i GPSMAP 6000/7000-serien

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464 Send/modtag gruppefunktion for PGN-oversigt 126464 Send/modtag gruppefunktion for PGN-oversigt
126992 Systemtid 126996 Produktoplysninger
126996 Produktoplysninger 127250 Fartøjsretning
127250 Fartøjsretning 127258 Magnetisk variation
127489 Motorparametre - Dynamiske 128259 Hastighed - i forhold til vandet
127488 Motorparametre - hurtig opdatering 128267 Vanddybde
127493 Gearparametre - Dynamiske	129025 Position - hurtig opdatering
127505 Væskeniveau	129026 COG & SOG - hurtig opdatering
128259 Hastighed - i forhold til vandet	129029 GNSS-positionsdata
128267 Vanddybde	129283 Cross Track-fejl
129025 Position - hurtig opdatering	129284 Navigationsdata
129026 COG & SOG - hurtig opdatering	129285 Navigationsrute/Waypoint-oplysninger
129029 GNSS-positionsdata	129540 GNSS-satellitter kan ses
129038 AIS Kasse A - positionsrapport	130306 Vinddata
129039 AIS Kasse B - positionsrapport	130312 Temperatur
129040 AIS Kasse B - udvidet positionsrapport
129539 GNSS DOP'er
129540 GNSS-satellitter kan ses
129794 AIS Kasse A - statiske og trafikrelaterede data
129808 DSC-opkaldsoplysninger
129809 AIS Kasse B "CS" - statisk datarapport, del A
129810 AIS Kasse B "CS" - statisk datarapport, del B
130306 Vinddata
130310 Miljøparametre
130311	Miljøparametre
130312 Temperatur
130313 Fugtighed
130314 Faktisk tryk

Plottere i GPSMAP 4000/5000-serien

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464 Send/modtag gruppefunktion for PGN-oversigt 126464 Send/modtag gruppefunktion for PGN-oversigt
126992 Systemtid 126996 Produktoplysninger
126996 Produktoplysninger 127250 Fartøjsretning
127250 Fartøjsretning 127258 Magnetisk variation
127488 Motorparametre – hurtig opdatering 128259 Hastighed - i forhold til vandet
127489 Motorparametre - Dynamiske 128267 Vanddybde
127505 Væskeniveau	129025	Position - hurtig opdatering
128259 Hastighed - i forhold til vandet	129026	COG & SOG - hurtig opdatering
128267 Vanddybde	129029	GNSS-positionsdata
129025 Position - hurtig opdatering	129540	GNSS-satellitter kan ses
129026 COG & SOG - hurtig opdatering	129283	Cross Track-fejl
129029 GNSS-positionsdata	129284	Navigationsdata
129539	GNSS DOP'er	12985	Navigation - rute-/waypoint-oplysninger
129540 GNSS-satellitter kan ses	130306	Vinddata
130306 Vinddata	130312	Temperatur
130310 Miljøparametre
130311	Miljøparametre
130312 Temperatur
130313 Fugtighed
130314 Faktisk tryk

Plottere i GPSMAP 700-serien

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464 Send/modtag gruppefunktion for PGN-oversigt 126464 Send/modtag gruppefunktion for PGN-oversigt
126996 Produktoplysninger 126996 Produktoplysninger
127245 Ror 127250 Fartøjsretning
127250 Fartøjsretning 127258 Magnetisk variation
127488 Motorparametre - hurtig opdatering 128259 Hastighed - i forhold til vandet
127489 Motorparametre - Dynamiske 128267 Vanddybde
127493 Gearparametre - dynamiske	129025	Position, hurtig opdatering
127498 Motorparametre - statiske	129026	COG/SOG - hurtig opdatering
127505 Væskeniveau	129029	GNSS - positionsdata
128259 Hastighed - i forhold til vandet	129283	Cross Track-feji
128267 Vanddybde	129284	Navigationsdata
129038 AIS Klasse A - positionsrapport	129285	Navigation - rute-/WP-oplysninger
129039 AIS Klasse B - positionsrapport	129539	GNSS DOP'er
129040 AIS Klasse B - udvidet positionsrapport	129540	GNSS-satellitter kan ses
129794 AIS Klasse A - statiske og trafikrelaterede data 130306 Vinddata
129798 AIS SAR fly position
129799 Radiofrekvens/-tilstand/-effekt
129802 AIS SRM (sikkerhedsrelaterede beskeder)
129808 DSC-opkaldsoplysninger
130306 Vinddata
130576 Status som lille fartøj
130310 Miljøparametre
130311	Miljøparametre (forældet)
130312 Temperatur
130313 Fugtighed
130314 Faktisk tryk

Plottere i GPSMAP 4x1/5x1-serien

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464 Send/modtag gruppefunktion for PGN-oversigt 126464 Send/modtag gruppefunktion for PGN-oversigt
126996 Produktoplysninger 126996 Produktoplysninger
127250 Fartøjsretning 127250 Vanddybde
127488 Motorparametre – hurtig opdatering 128259 Hastighed - i forhold til vandet
127489 Motorparametre - Dynamiske 128267 Vanddybde
127505 Væskeniveau 129025 Position, hurtig opdatering
128259 Hastighed - i forhold til vandet	129026	COG/SOG - hurtig opdatering
128267 Vanddybde	129029	GNSS - positionsdata
129038 AIS Klasse A - positionsrapport	129283	Cross Track-feji
129039 AIS Klasse B - positionsrapport	129284	Navigationsdata
129040 AIS Klasse B - udvidet positionsrapport	129285	Navigation - rute-/WP-oplysninger
129794 AIS Klasse A - statiske og trafikrelaterede data 129539 GNSS DOP'er
129799 Radiofrekvens/-tilstand/-effekt	129540	GNSS-satellitter	kan ses
129808 DSC-opkaldsoplysninger	130306	Vinddata
130306 Vinddata
130310 Miljøparametre
130311	Miljøparametre (forældet)
130312 Temperatur
130313 Fugtighed
130314 Faktisk tryk

GMI 10

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464 Send/modtag gruppefunktion for PGN-oversigt 126464 Send/modtag gruppefunktion for PGN-oversigt
126992 Systemtid 126996 Produktoplysninger
126996 Produktoplysninger
127250 Fartøjsretning
127488 Motorparametre – hurtig opdatering
127488 Indsugningstryk
127489 Kølevæsketryk
127489 Brændstoftryk
127489 Olietemperatur
127489 Motorparametre - Dynamiske
127505 Væskeniveau
128259 Hastighed - i forhold til vandet
128267 Vanddybde
129025 Position - hurtig opdatering
129026 COG & SOG - hurtig opdatering
129029 GNSS-positionsdata
129044 Datum
129283 Cross Track-fejl
129284 Navigationsdata
129285 Navigation - rute-/WP-oplysninger
129539 GNSS DOP'er
129540 GNSS-satellitter kan ses
130306 Vinddata
130310 Miljøparametre
130311 Miljøparametre
130312 Temperatur
130313 Fugtighed
130314 Faktisk tryk

PGN-oplysninger om NMEA 2000-certificeret sensor

Nedenstäende tabeller viser ikke-virksomhedsspecifikke PGN-oplysninger om alle Garmin NMEA 2000-certificerede sensorer.

GPS 17x (GPS-antenne)

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion 060928 ISO-adressekrav
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126992 Systemets klokkeslæt og dato
126996 Produktoplysninger
129025 Position - hurtig opdatering
129026 COG & SOG - hurtig opdatering
129029 GNSS-positionsdata
129539 GNSS DOP'er
129540 GNSS-satellitter kan ses

GFS 10 (Garmin brændstofsensor)

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion 060928 ISO-adressekrav
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger 127489 Motorparametre - Dynamiske
127489 Motorparametre - dynamiske	127497	Tripparametre, motor
127497 Tripparametre, motor	127505	Væskeniveau (ved kalibrering med en Garmin-plotter eller - navigeringsudstyr)
127505 Væskeniveau (ved kalibrering med en Garmin-plotter eller -navigeringsudstyr)

GRA 10 (Garmin Rudder Angle Adapter)

Send		Modtag
059392	ISO-bekræftelse	059392	ISO-bekræftelse
060928	ISO-adressekrav	059904	ISO-anmodning
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	060928	ISO-adressekrav
126464	Send/modtag gruppefunktion for PGN-oversigt	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996	Produktoplysninger
127245	Ror

GET 10 (Garmin Engine Tilt-adapter)

Send		Modtag
059392	ISO-bekræftelse	059392 ISO-bekræftelse
060928	ISO-adressekrav	059904 ISO-anmodning
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	060928	ISO-adressekrav
Send Modtag
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger
127488 Motorparametre – hurtig opdatering

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion 060928 ISO-adressekrav
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger
127505 Væskeniveau

Send Modtag
059392 ISO-bekræftelse	059392	ISO-bekræftelse
060928 ISO-adressekrav	059904	ISO-anmodning
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	060928	ISO-adressekrav
126464	Send/modtag gruppefunktion for PGN-oversigt	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger
130576 Status som lille fartøj

GST 10 (Garmin vandhastigheds- og temperaturadapter)

Send		Modtag
059392	ISO-bekræftelse	059392	ISO-bekræftelse
060928	ISO-adressekrav	059904	ISO-anmodning
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	060928	ISO-adressekrav
126464	Send/modtag gruppefunktion for PGN-oversigt	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996	Produktoplysninger
128259	Hastighed - i forhold til vandet
130312	Temperatur

Send		Modtag
059392 ISO-bekræftelse	059392	ISO-bekræftelse
060928 ISO-adressekrav	059904	ISO-anmodning
126208	NMEA – Kommando/Anmodning/Anerkendelse af gruppefunktion	060928	ISO-adressekrav
126464	Send/modtag gruppefunktion for PGN-oversigt	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger
128267 Vanddybde
130312 Temperatur

GWS 10 (Garmin-vindsensor)

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion 060928 ISO-adressekrav
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger
130306 Vinddata
130312 Temperatur
130314 Faktisk tryk

GHP 10 (marine autopilotsystem)

GHP 10 autopilotsystemet indeholder to komponenter, der benytter NMEA 2000, CCU og GHC 10.

CCU

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 059904 ISO-anmodning
060928 ISO-adressekrav 060928 ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464	Send/modtag gruppefunktion for PGN-oversigt	126464	Send/modtag gruppefunktion for PGN-oversigt
126996 Produktoplysninger	126996	Produktoplysninger
127250 Fartøjsretning	127258	Magnetisk variation
		127488 Motorparametre - hurtig opdatering
		129025 Position - hurtig opdatering
		129026 COG & SOG - hurtig opdatering
		129283 Cross Track-fejl
		129284 Navigationsdata

GHC 10 (marine-autopilotstyringsenhed)

Send Modtag
059392 ISO-bekræftelse 059392	ISO-bekræftelse
059904 ISO-anmodning 059904	ISO-anmodning
060928 ISO-adressekrav 060928	ISO-adressekrav
126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion	126208	NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126464	Send/modtag gruppefunktion for PGN-oversigt	126464	Send/modtag gruppefunktion for PGN-oversigt
126996 Produktoplysninger	126996	Produktoplysninger
129025 Position - hurtig opdatering	127250	Fartøjsretning
129026	COG & SOG - hurtig opdatering	127488	Motorparametre - hurtig opdatering
129029 GNSS-positionsdata	129025	Position - hurtig opdatering
129283 Cross Track-fejl	129029	GNSS-positionsdata
129284 Navigationsdata 129284	Navigationsdata
129285	Navigation - rute-/WP-oplysninger	129285	Navigation - rute-/WP-oplysninger
129540 GNSS-satellitter kan ses

GXM 51 (XM-vejr og -radio - kun Nordamerika)

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion		060928 ISO-adressekrav
126464 Send/modtag gruppefunktion for PGN-oversigt 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger

VHF 200

Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA Anmodning/Kommando/Anerkendelse af gruppefunktion		060928 ISO-adressekrav
126464 PGN-liste 126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion
126996 Produktoplysninger 129026 COG (kurs over grunden) og SOG (hastighed over grunden) - hurtig opdatering
129799 Radiofrekvens/-tilstand/-effekt
129808 DSC-opkaldsoplysninger 129029 GNSS (Global Navigation Satellite System) positionsdata

VHF 300

Modtag			Send
059392 ISO-bekræftelse 059392			ISO-bekræftelse
059904 ISO-anmodning 060928 ISO-adressekrav
060928	ISO-adressekrav		126208	NMEA Anmodning/Kommando/Anerkendelse af gruppefunktion
126208 NMEA	Kommando/Anmodning/Anerkendelse af gruppefunktion		126464	PGN-liste
129026 COG (kurs over grunden) og SOG (hastighed over grunden) - hurtig opdatering			126996	Produktoplysninger
129029	GNSS (Global Navigation Satellite System) positionsdata		129038	AIS Klasse A - positionsrapport
129039	AIS Klasse B - positionsrapport		129040	AIS Klasse B - udvidet positionsrapport
129794	AIS Klasse A - statiske og trafikrelaterede data		129798	AIS SAR fly position
129808	DSC-opkaldsoplysninger		129799	Radiofrekvens/-tilstand/-effekt
			129799	Radiofrekvens/-tilstand/-effekt
			129808	DSC-opkaldsoplysninger

AIS 300

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 060928 ISO-adressekrav
060928 ISO-adressekrav 126208 NMEA Anmodning/Kommando/Anerkendelse af gruppefunktion
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion		126464 PGN-liste
126992 Systemtid 126996 Produktoplysninger
		129038 AIS Klasse A - positionsrapport
		129039 AIS Klasse B - positionsrapport
		129040 AIS Klasse B - udvidet positionsrapport
		129794 AIS Klasse A - statiske og trafikrelaterede data
		129798 AIS SAR fly position
		129802 AIS SRM (sikkerhedsrelaterede beskeder)
		129809 AIS Klasse B "CS" rapport om statiske data, Del A
		129810 AIS Klasse B "CS" rapport om statiske data, Del B

AIS 600

Modtag Send
059392 ISO-bekræftelse 059392 ISO-bekræftelse
059904 ISO-anmodning 060928 ISO-adressekrav
060928 ISO-adressekrav 126208 NMEA Anmodning/Kommando/Anerkendelse af gruppefunktion		af gruppefunktion
126208 NMEA - Kommando/Anmodning/Anerkendelse af gruppefunktion		126464 PGN-liste
126992 Systemtid 126996 Produktoplysninger
		129038 AIS Klasse A - positionsrapport
		129039 AIS Klasse B - positionsrapport
		129040 AIS Klasse B - udvidet positionsrapport
		129794 AIS Klasse A - statiske og trafikrelaterede data
		129798 AIS SAR fly position
		129802 AIS SRM (sikkerhedsrelaterede beskeder)
		129809 AIS Klasse B "CS" rapport om statiske data, Del A
		129810 AIS Klasse B "CS" rapport om statiske data, Del B

Konfigurationsoplysninger om NMEA 2000-certificeret sensor

Der følger en Sensor-konfigurationsvejledning med i emballagen til alle Garmin NMEA 2000-certificerede sensorer. Af praktiske grunde indeholder dette afsnit konfigurationsoplysningerne for alle Garmin NMEA 2000-sensorer. Alle valgmuligheder for NMEA 2000 enhedskonfiguration indstilles fra NMEA 2000 konfigurationsmenuen på NMEA 2000 displayenheden.

Vigtigt: Se den dokumentation, der fulgte med displayenheden, for at få adgang NMEA 2000 konfigurationsmenuen på displayenheden.

GPS 17x (GPS-antenne)

Aktivering og deaktivering af WAAS (Wide Area Augmentation System)/EGNOS (Euro Geostationary Navigation Overlay Service)

Når WAAS/EGNOS er aktiveret, afgiver disse mere nøjagtige positionssoplysninger. For yderligere oplysninger om WAAS/EGNOS henvises til www.garmin.com.

1. I NMEA 2000 konfigurationsmenuen skal du vælge GPS 17x-enheden.
2. Vælg Konfigurer > WAAS/EGNOS
3. På en Garmin-plotter skal du vælge Til eller Fra.

Indstilling af fartfilteret

Fartfilterindstillingen på GPS 17x kan medvirke til at reducere unødvendige udløsninger af afdrifts-alarm samt mulige sporadiske positionsoplysninger. Fartfilteret beregner et gennemsnit af dataene fra GPS 17x for at give mere jævne opdateringer af positionsoplysninger. Fartfilteret er særdeles nyttigt, når fartøjet ligger stille eller er i lav fart.

1. I NMEA 2000 konfigurationsmenuen skal du vælge GPS 17x-enheden.
2. Vælg Konfigurer > Fartfilter.

3. Vælg mellem følgende muligheder:

4. Fra – positionsoplysninger fra GPS 17x afleveres til NMEA 2000-netværket, sådan som de er indsamlet.

5. Til – positionsoplysninger fra GPS 17x indsamles, og der beregnes et gennemsnit, før de afleveres til NMEA 2000 netværket. Vælg det interval, som positionsoplysninger skal indsamles med.
6. Auto – fartfilteret slås til ved lav fart og slås fra ved høj fart.

Opdatering af GPS-satellitmodtagelse

I nogle situationer, for eksempel hvis båden har flyttet sig mange mil uden brug af GPS 17x, kan du tvinge GPS 17x til at initialisere igen og finde din faktiske position.

1. I NMEA 2000 konfigurationsmenuen skal du vælge GPS 17x-enheden.
2. Vælg Konfigurer > Find automatisk.
3. Vent på, at GPS 17x opretter satellitforbindelse.

Gendannelse af fabriksindstillingerne

Du kan gendanne fabriksindstillingerne for GPS 17x. Du mister alle tilpassede konfigurationsindstillinger, när du gendanner fabriksindstillingerne.

Sådan gendanner du fabriksindstillingerne:

1. I NMEA 2000 konfigurationsmenuen skal du vælge GPS 17x-enheden.
2. Vælg Konfigurer > Fabriksindstillinger.

GFS 10 (Garmin brændstofsensor)

ADVARSEL: GFS 10 er en sensor, der giver dig mulighed for bedre at bestemme den mængde brændstof, der bruges på din båd. Du bør ikke udelukkende forlade dig på GFS 10 for oplysninger om brændstofniveau. Sammenlign omhyggeligt de oplysninger, der vises på enheden, med alle tilgængelige instrumenter og kilder, der angiver brændstofniveauet.

Brug af oplysninger om brændstofflow med en Garmin-plotter eller navigeringsudstyr

ADVARSEL: Garmin-plotteren eller navigeringsudstyret skal være slået til for at beregne det resterende brændstof ud fra brændstofflow-hastigheden.

Vigtigt: Når du bruger GFS 10 til at beregne det resterende brændstof ud fra brændstoffflow-hastigheden, skal du angive mængden af brændstof, hver gang du kommer brændstof i tanken.

Sådan angiver du den tilførte mængde brændstof:

1. Vælg Menu på brændstofsiden eller skæmbilledet for brændstofinstrumentet på NMEA 2000-enheden.

2. Vælg mellem følgende muligheder:

3. Fyld tank – indstil brændstofniveauet til maksimumkapaciteten.

4. Kom brændstof på båden – angiv mængden af tilført brændstof.
5. Indstil total brændstof ombord – angiv den mængde brændstof, der i øjeblikket er i tanken eller tankene.

Ændring af brændstoføkonomikilde

Garmin-plotteren eller navigeringsudstyret kræver endnu en hastighedssensor ud over GFS 10 for at kunne beregne brændstoføkonomien.

Sådan skifter du brændstoføkonomikilde:

1. Vælg Menu > Brændstoføkonomikilde på brændstofsiden eller skærmbilledet for brændstofinstrumentet på NMEA 2000-enheden.
2. Vælg enten GPS-hastighed eller Fart g. vand for at angive hvilken hastighedssensor, der bruges til at beregne brændstoføkonomien.

Brug af oplysninger om brændstofniveau med en Garmin-plotter eller navigeringsudstyr

For at få oplysninger om brændstofniveauet skal du tilslutte ledningsnettet på GFS 10 til brændstofmåleren eller brændstofniveausensoren på båden i overensstemmelse med GFS 10 Installationsvejledning.

Sådan kalibreres oplysninger om brændstofniveau fra GFS 10:

1. Mens du befinder dig på stille vand, skal du i NMEA 2000-enhedens konfigurationsmenu vælge den GFS 10-enhed, der er tilsluttet den brændstoftank, du vil konfigurere.

TIP: Serienummeret for hver GFS 10-enhed vises på NMEA 2000-enhedens konfigurationskæmbillede for at hjælpe med at skelne mellem forskellige GFS 10-enheder.

1. Vælg Konfigurer > Kalibrering af niveau > Tilføj kalibreringspunkt, og indtast et kalibreringspunkt, der svarer til det aktuelle brændstofniveau i den pågældende brændstoftank.

Hvis du angiver flere kalibreringspunkter, får du en mere nøjagtig aflæsning. Fem kalibreringspunkter (tom tank, 1/4 tank, 1/2 tank, 3/4 tank og fuld tank) giver f.eks. en mere nøjagtig aflæsning end to kalibreringspunkter (tom tank og fuld tank).

T1P: For at udføre en hurtig kalibrering kan du starte med en tom tank og angive kalibreringspunkterne, i takt med at du fylder tanken.

Sådan nulstiller du kalibreringen af brændstofniveauet:

1. I NMEA 2000-enhedens konfigurationsmenu skal du vælge den GFS 10-enhed, der er tilsluttet til den brændstoftank, du vil konfigurere.
2. Vælg Konfigurer > Kalibrering af niveau > Nulstil kalibrering.

Konfiguration af oplysninger om motor og tank

Hvis du har en opsætning med flere motorer eller flere tanke på din båd, skal du angive, hvilken motor eller tank der er tilknyttet til hver GFS 10.

TIP: Serienummeret for hver GFS 10-enhed vises på NMEA 2000-enhedens konfigurationsmenu for at hjælpe med at skelne mellem forskellige GFS 10-enheder.

Sådan konfigurerer du oplysninger om tank og motor for GFS 10:

1. I NMEA 2000-enhedens konfigurationsmenu skal du vælge den GFS 10-enhed, som du vil konfigurere, og vælge Konfigurer.

2. Vælg mellem følgende muligheder:

3. Motornummer – hvis der er installeret flere motorer, skal du knytte den valgte GFS 10 til en bestemt motor.

4. Tanknummer – hvis der er installeret flere tanke, skal du tilknytte den valgte GFS 10 til en bestemt tank.
5. Tankkapacitet – definer brændstofkapaciteten for den brændstoftank, som den valgte GFS 10 er tilknyttet.

Fejlfinding for brændstofmålertype

Ved tilslutning til en brændstofmåler tildeles målingstypen standardværdien Find automatisk. Hvis aflæsningen af brændstofniveauet på Garmin-plotteren eller navigeringsudstyret ændres efter motorens omdrejningsantal, registrerer GFS 10 muligvis den forkerte målertype.

BEMÆRK: Brændstofniveauet skifter i takt med bådens bevægelser. Udfør denne test, när båden ikke bevæger sig.

Sådan tester du indstillingen for målertypen:

1. Mens båden ikke bevæger sig, skal du sætte motoren i frigear.
2. Brug gashåndtaget til at øge motorens omdrejningstal. Hvis aflæsningen af brændstofniveauet ændres i takt med motorens omdrejningstal, skal du skifte målertype.

Sådan skifter du indstillingen for målertypen:

1. I NMEA 2000 konfigurationsmenuen skal du vælge GFS 10-enheden.
2. Vælg Konfigurer > Målertype.
3. Vælg 1 spole eller 2 spole, og gentag testen for målertypeindstilling.

Fejlfinding af brændstofflow-aflæsningen

Hvis de oplysninger om brændstofflowet, du modtager fra GFS 10, ser ud til at være forkerte, kan du justere aflæsningen af brændstofflowet manuelt.

Sådan justerer du brændstofflow-aflæsningen:

1. I NMEA 2000 konfigurationsmenuen skal du vælge GFS 10-enheden.
2. Vælg Konfigurer > Justering af flow.
3. Indtast en positiv eller negativ justering.

Hvis du for eksempel indstiller Justering af flow til +10 %, vil en flowaflæsning på 20 gal./t. (75 l/t) skifte til en aflæsning på 22 gal./t. (82,5 l/t), fordi 20 gal. × 110 % = 22 gal. (75 l × 110 % = 82,5 l).

Gendannelse af fabriksindstillingerne

Du kan gendanne fabriksindstillingerne for GFS 10. Du mister alle tilpassede konfigurations- og kalibreringsindstillinger, når du gendanner fabriksindstillingerne.

Sådan gendanner du fabriksindstillingerne:

1. I NMEA 2000 konfigurationsmenuen skal du vælge GFS 10-enheden.
2. Vælg Konfigurer > Fabriksindstillinger.

GRA 10 (Garmin Rudder Angle Adapter)

BEMÄERK: Dette afsnit indeholder specifikke konfigurationsoplysninger for GRA 10-adapteren ved brug af din kompatible Garmin-displayenhed. Se den dokumentation, der fulgte med displayenheden, for at få adgang til NMEA 2000-konfigurationsmenuen på displayenheden.

Kalibrering af rorvinkel

Før du kan bruge GRA 10-adapteren, skal du vinklen på det ror, som adapteren er tilknyttet.

1. Drej bådens tændingsnøgle til Til for at få strøm (ikke til positionen Start).
2. På enhedslisten til NMEA 2000 skal du vælge GRA 10-enheden.

3. Vælg en funktion:

4. På de fleste Garmin-plottere skal du vælge Gennemse > Kalibrering af rorvinkel.

5. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Kalibrering af rorvinkel.

6. Følg instruktionerne på skærmen for at kalibrere styrbords og bagbords rorvinkler.

7. Vælg OK, när kalibreringen er fuldført.

Fejlsøgning af målertype

Når GRA 10-adapteren er tilsluttet en måler, er målertypen som standard indstillet til Find automatisk, og adapteren registrerer automatisk den målertype, den er tilsluttet. Hvis udlæsningen af rorvinklen på en tilsluttet Garmin-plotter eller et tilsluttet marineinstrument ændres med motorens omdrejningstal, registrerer adapteren muligvis den forkerte målertype.

Sådan tester du indstillingen for målertypen:

1. Mens båden ikke bevæger sig, skal du sætte motoren i frigear.
2. Brug gashåndtaget til at øge motorens omdrejningstal. Hvis aflæsningen af rorvinklen ændres i takt med motorens omdrejningstal, skal du skifte målertype.

Sådan skifter du målertypen:

1. På enhedslisten til NMEA 2000 skal du vælge GRA 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Målertype

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Målertype.

5. Vælg en funktion:

6. Hvis målertypen skal registreres automatisk, skal du vælge Find automatisk.

7. Indiker en måler med én spole ved at vælge 1 spole.

8. Indiker en måler med to spoler ved at vælge 2 spole.

9. Udfør testen for målertypeindstilling.

Konfiguration af GRA 10-adapteren, hvis valgmulighederne for kalibrering af rorvinkel og målertype ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskæmbillederne.

Sådan kalibrerer du rorvinklen, hvis menufunktionen ikke vises:

Før du kan bruge GRA 10-adapteren, skal du vinklen på det ror, som adapteren er tilknyttet.

1. Drej bådens tændingsnøgle til Til for at få strøm (ikke til positionen Start).
2. På enhedslisten til NMEA 2000 skal du vælge GRA 10-enheden.

3. Vælg en funktion:

4. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

5. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

6. Flyt roret hele vejen mod styrbord, og noter rorets vinkel i grader.

7. Indtast følgende kommando: "RUDDERPOS="

8. Efter kommandoen skal vinklen på rorets styrbords position noteres som et heltal, der er større end 0 og mindre end 180, i grader efterfulgt af Done. Eksempel: RUDDERPOS=45Done.

9. Centrer roret.
10. Indtast følgende kommando: "RUDDERPOS=0Done"
11. Flyt roret hele vejen mod bagbord, og noter rorets vinkel i grader.
12. Indtast følgende kommando: "RUDDERPOS="
13. Efter kommandoen skal vinklen på rorets bagbords position noteres som et heltal, der er mindre end 0 og større end -180, i grader efterfulgt af Done. Eksempel: RUDDERPOS=-45Done.

Sådan kalibrerer du målertypen, hvis menufunktionen ikke vises:

Når GRA 10-adapteren er tilsluttet en måler, er målertypen som standard indstillet til Find automatisk, og adapteren registrerer automatisk den målertype, den er tilsluttet. Når du fejlsøger målertypeindstillingen, og hvis udlæsningen af rorvinklen på en tilsluttet Garmin-plotter eller et tilsluttet marineinstrument ændres med motorens omdrejningstal, registrerer adapteren muligvis den forkerte målertype.

1. På enhedslisten til NMEA 2000 skal du vælge GRA 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "GAUGRAYPE="

6. Efter kommandoen skal du indtaste én af følgende valgmuligheder:

7. Hvis målertypen skal registreres automatisk, skal du indtaste 0 efterfulgt af Done. Eksempel: GAUGRAYPE=0Done.

8. Hvis du vil angive en måler med én spole, skal du indtaste 1 efterfulgt af Done. Eksempel: GAUGRAYPE=1Done.
9. Hvis du vil angive en måler med to spoler, skal du indtaste 2 efterfulgt af Done. Eksempel: GAUGRAYPE=2Done.

Gendannelse af fabriksindstillingerne

Du mister alle tilpassede konfigurationsindstillinger, när du gendanner fabriksindstillingerne.

1. På enhedslisten til NMEA 2000 skal du vælge GRA 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

1. Vælg Ja.

GET 10 (Garmin Engine Tilt-adapter)

BEMÄERK: Dette afsnit indeholder specifikke konfigurationsoplysninger for GET 10-adapteren ved brug af din kompatible Garmin-displayenhed. Se den dokumentation, der fulgte med displayenheden, for at få adgang til NMEA 2000-konfigurationsmenuen på displayenheden.

Kalibrering af motorhældningen

For at anvende GET 10-adapteren skal du kalibrere hældningen på den motor, som adapteren tilhører.

1. Drej bådens tændingsnøgle til Til for at få strøm (ikke til positionen Start).
2. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.
3. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Kalibrering af motorhældning.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Kalibrering af motorhældning.

1. Følg instruktionerne på skærmen for at kalibrere motorhældningen.
2. Vælg OK, när kalibreringen er fuldført.

Konfiguration af motornummeret

1. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Motornummer.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Motornummer.

5. Vælg nummeret på den motor, som adapteren tilhører.

6. Vælg OK.

Fejlsøgning af målertype

Når GET 10-adapteren er tilsluttet en måler, er målertypen som standard indstillet til Find automatisk, og adapteren registrerer automatisk den målertype, den er tilsluttet. Hvis udlæsningen af motorhældningen på en tilsluttet Garmin-plotter eller et tilsluttet marineinstrument ændres med motorens omdrejningstal, registrerer adapteren muligvis den forkerte målertype.

Sådan tester du indstillingen for målertypen:

1. Mens båden ikke bevæger sig, skal du sætte motoren i frigear.
2. Brug gashändtaget til at øge motorens omdrejningstal. Hvis udlæsningen af motorhældningen ændres med motorens omdrejningstal, skal der skiftes målertype.

Sådan skifter du målertypen:

1. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Målertype.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Målertype.

5. Vælg en funktion:

6. Hvis målertypen skal registreres automatisk, skal du vælge Find automatisk.

7. Indiker en måler med én spole ved at vælge 1 spole.

8. Indiker en måler med to spoler ved at vælge 2 spole.

9. Udfør testen for målertypeindstilling.

Konfiguration af GET 10-adapteren, hvis valgmulighederne for motorhældningskalibreringen, motornummer og målertype ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskæmbillederne.

Sådan kalibrerer du motorhældningen, hvis menufunktionen ikke vises:

Før du kan bruge GET 10-adapteren, skal du kalibrere hældningen på den motor, som adapteren er tilknyttet.

1. Drej bådens tændingsnøgle til Til for at få strøm (ikke til positionen Start).
2. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.

3. Vælg en funktion:

4. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

5. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

6. Sæt motorhældningen til øverste position. Motorhældningen er på 100 %.

7. Indtast følgende kommando: "ENGINETILT=100Done"

8. Sæt motorhældningen til nederste position. Motorhældningen er på 0 %.
9. Indtast følgende kommando: "ENGINETILT=0Done"

Sådan kalibrerer du motornummeret, hvis menufunktionen ikke vises:

1. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "INSTANCE="

6. Efter kommandoen indtaster du et helt tal mellem 1 og 253, der angiver motornummeret, efterfulgt af Done. F.eks. angiver INSTANCE=2Done, at adapteren tilhører motornummer 2.

Sådan kalibrerer du målertypen, hvis menufunktionen ikke vises:

Når GET 10-adapteren er tilsluttet en måler, er målertypen som standard indstillet til Find automatisk, og adapteren registrerer automatisk den målertype, den er tilsluttet. Når du fejlsøger målertypeindstillingen, og hvis udlæsningen af motorhældningen på en tilsluttet Garmin-plotter eller et tilsluttet marineinstrument ændres med motorens omdrejningstal, registrerer adapteren muligvis den forkerte målertype.

1. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

1. Indtast følgende kommando: "GAUGETYPE="
2. Efter kommandoen skal du indtaste én af følgende valgmuligheder:

- Hvis målertypen skal registreres automatisk, skal du indtaste 0 efterfulgt af Done. Eksempel: GAUGETYPE=0Done.

- Hvis du vil angive en måler med én spole, skal du indtaste 1 efterfulgt af Done. Eksempel: GAUGETYPE=1Done.

- Hvis du vil angive en måler med to spoler, skal du indtaste 2 efterfulgt af Done. Eksempel: GAUGETYPE=2Done.

Gendannelse af fabriksindstillingerne

Du mister alle tilpassede konfigurationsindstillinger, når du gendanner fabriksindstillingerne.

1. På enhedslisten til NMEA 2000 skal du vælge GET 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Fabriksindstillinger.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Fabriksindstillinger.

1. Vælg Ja.

BEMÆRK: Dette afsnit indeholder specifikke konfigurationsoplysninger for GFL 10-adapteren ved brug af din kompatible Garmin-displayenhed. Se den dokumentation, der fulgte med displayenheden, for at få adgang til NMEA 2000-konfigurationsmenuen på displayenheden.

Konfiguration af NMEA 2000-væsketype

Du kan indikere typen af væske, der er i de tanke hver GFL 10-adapter tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > N2K-væsketype.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > N2K-væsketype.

1. Vælg en væsketype.

2. Vælg OK.

Konfiguration af tanknummer

Hvis din båd har flere væsketanke, kan du indikere, hvilken tank hver GFL 10-adapter tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Tanknummer.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Tanknummer.

1. Vælg et tanknummer.

2. Vælg OK.

Konfiguration af NMEA 2000-tankkapacitet

Du kan indikere kapaciteten for den væsketank GFL 10-adapteren tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > N2K-tankkapacitet.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > N2K-tankkapacitet.

1. Vælg tankkapaciteten.
2. Vælg OK.

Kalibrering af væskeniveau

Før du kan bruge GFL 10-adapteren, skal du kalibrere væskeniveauet i den tank, adapteren tilhører, med minimum to kalibreringspunkter. Jo større et antal kalibreringspunkter, jo mere præcis bliver aflæsningen på væskeniveaumåleren.

1. Drej bådens tændingsnøgle til Til for at få strøm (ikke til positionen Start).
2. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.

3. Vælg en funktion:

4. På de fleste Garmin-plottere skal du vælge Gennemse > Kalibrering af niveau > Tilføj kalibreringspunkt.

5. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Kalibrering af niveau > Tilføj kalibreringspunkt.

6. Vælg procentværdien for mængden af væske, der aktuelt er i tanken baseret på tankens samlede kapacitet.

7. Vælg OK.

8. Ændring af væskeniveauet i tanken.
9. Vælg Tilføj kalibreringspunkt.
10. Vælg procentværdien for mængden af væske, der aktuelt er i tanken baseret på tankens samlede kapacitet.
11. Vælg OK.
12. Gentag trin 6 - 9 for at tilføje yderligere, ekstra kalibreringspunkter for væskeniveau.

Fejlfinding ved tanknummer

Hvis der knyttes flere GFL 10-adaptere til den samme NMEA 2000-væsketype, tildeles hver adapter automatisk et unikt tanknummer. Hvis fejlmeddelelsen "Ugyldig NMEA 2000-tankkonfiguration" vises, skal du knytte et unikt tanknummer til hver adapter.

Hvis to adaptere f.eks. tildeles NMEA 2000-væsketypeværdien Bassin, og fejlmeddelelsen vises, skal du tildele hver adapter et unikt tanknummer.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Tanknummer.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Tanknummer.

5. Vælg et tanknummer.

6. Vælg OK.

Fejlsøgning af målertype

Når GFL 10-adapteren er tilsluttet en måler, er målertypen som standard indstillet til Find automatisk, og adapteren registrerer automatisk den målertype, den er tilsluttet. Hvis aflæsningen af væskeniveauet på Garmin-plotteren eller navigeringsudstyret ændres efter motorens omdrejningsantal, registrerer adapteren muligvis den forkerte målertype.

BEMÄRK: Brændstofniveauet ændrer sig, när båden bevæger sig. Test indstillingen for målertypen, när båden ikke bevæger sig.

Sådan tester du indstillingen for målertypen:

1. Mens båden ikke bevæger sig, skal du sætte motoren i frigear.

2. Brug gashåndtaget til at øge motorens omdrejningstal. Hvis aflæsningen af væskeniveauet ændres i takt med motorens omdrejningstal, skal du skifte målertype.

Sådan skifter du målertypen:

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Målertype.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Målertype.

1. Vælg en funktion:

2. Hvis målertypen skal registreres automatisk, skal du vælge Find automatisk.

3. Indiker en måler med én spole ved at vælge 1 spole.

4. Indiker en måler med to spoler ved at vælge 2 spole.

5. Udfør testen for målertypeindstilling.

Nulstilling af kalibreringen af væskeniveauet

Du kan nulstille kalibreringen af væskeniveauet for den tank, GFL 10-adapteren tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Kalibrering af niveau.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Kalibrering af niveau.

1. Vælg Nulstil kalibrering.
2. Vælg Ja.
3. Kalibrering af væskeniveau.

Konfiguration af GFL 10-adapteren, hvis valgmulighederne for tanknummer og væsketype ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskærmbillederne.

Sådan konfigureres tanknummeret, hvis menufunktionen ikke vises:

Hvis din båd har flere væsketanke, kan du indikere, hvilken tank hver GFL 10-adapter tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "INSTANCE="

6. Efter kommandoen indtaster du et helt tal mellem 1 og 16, der angiver tanknummeret, efterfulgt af Done.

F.eks. angiver INSTANCE=2Done, at adapteren tilhører tanknummer 2.

Sådan konfigureres væsketypen, hvis menufunktionen ikke vises:

Du kan indikere typen af væske, der er i de tanke, hver GFL 10-adapter tilhører.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "FLUIDTYPE="

6. Efter kommandoen skal du indtaste et nummer mellem 0 og 5 for at angive væsketypen, som defineret i følgende tabel, efterfulgt af Done.

F.eks. angiver FLUIDTYPE=1Done, at tanken indeholder ferskvand.

Væsketype FLUIDTYPE - værdi Væsketype FLUIDTYPE - værdi
Brændstof 0 Bassin 3
Ferskvand 1 Ojie 4
Spildevand 2 Toilettank	(kloak)	5

Gendannelse af fabriksindstillingerne

Når du gendanner fabriksindstillingerne, mister du alle tilpassede konfigurationsindstillinger undtagen kalibreringen af væskeniveau.

1. På enhedslisten til NMEA 2000 skal du vælge GFL 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Fabriksindstillinger.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Fabriksindstillinger.

5. Vælg Ja.

BEMÄRK: Dette afsnit indeholder specifikke konfigurationsoplysninger for GBT 10-adapteren ved brug af din kompatible Garmin-displayenhed. Se den dokumentation, der fulgte med displayenheden, for at få adgang til NMEA 2000-konfigurationsmenuen på displayenheden.

Kalibrering af trimrorspositionen

Før du kan bruge GBT 10-adapteren, skal du kalibrere positionen af de trimror, som adapteren er tilknyttet.

BEMÆRK: Hvis du kun justerer trimrorene inden for et begrænset bevægelsesområde på jævnlig basis, skal GBT 10-adapteren kalibreres ved brug af det normale område i stedet for det fulde område. Kun det kalibrerede område viscs på din plotter eller marineinstrumentet.

1. På enhedslisten til NMEA 2000 skal du vælge GBT 10-enheden.

2. Vælg en funktion:

3. For de fleste Garmin-plottere skal du vælge Gennemse > Kalibrering af trimror.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Kalibrering af trimror.

5. Følg instruktionerne på skærmen for at kalibrere trimrorspositionen.

Konfiguration af GBT 10-adapteren, hvis valgmuligheden for trimrorsposition ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskæmbillederne.

Sådan kalibrerer du trimrorspositionen, hvis menufunktionen ikke vises:

Før du kan bruge GBT 10-adapteren, skal du kalibrere positionen af de trimror, som adapteren er tilknyttet. Du kan indtaste mindst to og maks. seksten trimrorspositioner. Indtast flere trimrorspositioner for at opnå større nøjagtighed.

1. I NMEA 2000 konfigurationsmenuen skal du vælge GBT 10-enheden.
2. Vælg Konfigurer > Generisk konfiguration.
3. Indtast følgende kommando: "CALIBRATION=1"
4. Flyt begge trimror til den højeste position. Når trimrorene befinder sig i den højeste position, bør de være ved eller i nærheden af 0% af deres fulde bevægelsesområde.
5. Indtast følgende kommando: "TRIMTABPOS="
6. Efter kommandoen skal procentdelen af den højeste trimrorsposition indtastes som et heltal mellem 0 -100, hvorefter Done vælges. Eksempel: TRIMTABPOS=0Done.

7. Flyt begge trimror til den laveste position. Når trimrorene befinder sig i den laveste position, bør de være ved eller i nærheden af 100% af deres fulde bevægelsesområde.

8. Indtast følgende kommando: "TRIMTABPOS="

9. Efter kommandoen skal procentdelen af den laveste trimrorsposition indtastes som et heltal mellem 0 -100, hvorefter Done vælges. Eksempel: TRIMTABPOS=100Done.
10. Du kan indtaste en yderligere, valgfri trimrorsposition ved at flytte begge trimrorene til en ny position og notere trimrorspositionen som en procentdel af trimrorets fulde bevægelsesområde.
11. Indtast følgende kommando: "TRIMTABPOS="
12. Efter kommandoen skal procentdelen af den højeste trimrorsposition indtastes som et heltal mellem 0 -100, hvorefter Done vælges. Eksempel: TRIMTABPOS=50Done.
13. Gentag trin 10-12 for at indtaste yderligere, valgfri trimrorspositioner.

Gendannelse af fabriksindstillingerne

Du mister alle tilpassede konfigurationsindstillinger, när du gendanner fabriksindstillingerne.

1. På enhedslisten til NMEA 2000 skal du vælge GBT 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Fabriksindstillinger.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Fabriksindstillinger.

1. Vælg Ja.

GST 10 (Garmin vandhastigheds- og temperaturadapter)

BEM/ERK: Dette afsnit indeholder specifikke konfigurationsoplysninger for GST 10-adapteren ved brug af din kompatible Garmin-displayenhed. Se den dokumentation, der fulgte med displayenheden, for at få adgang til NMEA 2000-konfigurationsmenuen på displayenheden.

Justering af fart gennem vandet

Før du kan bruge GST 10-adapter, skal du justere farten gennem vandet.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Juster fart gennem vandet.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Juster fart gennem vandet.

1. Følg instruktionerne på skærmen for at justere farten gennem vandet.

Tildeling af en NMEA 2000-temperaturkilde

Før du kan bruge GST 10-adapteren, skal du vælge kilden til temperaturdataene.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > N2K-temp. kilde.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > N2K-temp. kilde.

1. Vælg positionen for temperatursensoren.

Konfiguration af temperaturoffset

Hvis de viste temperaturdata på måleren, der er sluttet til GST 10-adapteren, ikke er de samme som de viste temperaturdata på andre enheder, kan du konfigurere temperaturoffset til at øge eller reducere den viste temperatur i et specifikt omfang.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.
2. Vælg en funktion:

- På de fleste Garmin-plottere skal du vælge Gennemse > Temperatur offset.

- På øvrige Garmin-marineenheder skal du vælge Konfigurer > Temperatur offset.

1. Vælg temperaturoffset som et positivt eller negativt decimaltal, i grader.

4. Vælg OK.

Fejlfinding ved sensornummer

Hvis der knyttes flere GST 10-adaptere til den samme NMEA 2000-temperaturkilde, tildeles hver adapter automatisk et unikt sensornummer. Hvis fejlmeddelelsen "Ugyldig NMEA 2000-temperaturkonfiguration" vises, skal du knytte et unikt sensornummer til hver adapter.

Hvis to adaptere f.eks. tildeles NMEA 2000-temperaturkildeværdien Bassin, og fejlmeddelelsen vises, skal du tildele hver adapter et unikt nummer.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Sensornummer.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Sensornummer.

5. Vælg et sensornummer.

6. Vælg OK.

Konfiguration af GST 10-adapteren i tilfælde af, at valgmulighederne for fart gennem vand, placering, temperaturoffset og sensornummer ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskæmbillederne.

Sådan kalibrerer du farten gennem vand, hvis menufunktionen ikke vises:

Før du kan bruge GST 10-adapter, skal du justere farten gennem vandet.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Kontroller, at båden står stille; motoren skal være slået fra eller stå på standby.

6. Indtast følgende kommando: "WATERSPEED=0Done"
7. Accelerer båden til cruising-fart, og vær opmærksom på maksimumhastigheden, i mil pr. time.
8. Stands båden; motoren skal være slået fra eller stå på standby.
9. Indtast følgende kommando: "WATERSPEED="
10. Efter kommandoen skal du indtaste et positivt decimaltal, der viser den maksimale cruising-fart i mil pr. time, efterfulgt af Done. Eksempel: WATERSPEED=35.5Done.

Sådan konfigureres temperaturkilden, hvis positionsmenufunktionen ikke vises:

Før du kan bruge GST 10-adapteren, skal du vælge kilden til temperaturdataene.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "TEMPSOURCE="

6. Efter kommandoen skal du indtaste et nummer mellem 0 og 8, eller 13, for at angive kilden til temperaturdataene som defineret i følgende tabel efterfulgt af Done.

Position TEMPSOURCE-værdi Position		TEMPSOURCE-værdi
Vand 0 Bassin 5
Luft udenfor 1	Bassin til mad-	ding	6
Luft indenfor 2	Nedkøling 7
Maskinrum 3	Varmesystem 8
Hovedkahyt 4	Fryser 13

Sådan konfigureres temperaturoffset, hvis menufunktionen ikke vises:

Hvis de viste temperaturdata på måleren, der er sluttet til GST 10-adapteren, ikke er de samme som de viste temperaturdata på andre enheder, kan du konfigurere temperaturoffset til at øge eller reducere den viste temperatur i et specifikt omfang.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "TEMPOFFSET="

6. Efter kommandoen skal du indtaste et positivt eller negativt decimaltal efterfulgt af Done.

For eksempel angiver TEMPOFFSET=-2.5Done, at de viste temperaturaflæsninger på måleren, der er sluttet til GST 10-adapteren, reduceres med 2,5 grader Celsius.

Sådan konfigureres sensornummeret, hvis menufunktionen ikke vises:

Hvis der knyttes flere GST 10-adaptere til den samme NMEA 2000-temperaturkilde, tildeles hver adapter automatisk et unikt sensornummer. Hvis fejlmeddelelsen "Ugyldig NMEA 2000-temperaturkonfiguration" vises, skal du knytte et unikt sensornummer til hver adapter.

Hvis to adaptere f.eks. tildeles NMEA 2000-temperaturkildeværdien Bassin, og fejlmeddelelsen vises, skal du tildele hver adapter et unikt nummer.

1. På enhedslisten til NMEA 2000 skal du vælge en af de GST 10-enheder, der er knyttet til den samme temperaturkilde.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Generisk konfiguration.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Generisk konfiguration.

5. Indtast følgende kommando: "INSTANCE="

6. Efter kommandoen skal du indtaste et positivt decimaltal efterfulgt af Done.

7. Gentag trin 1–4 for hver GST 10-enhed, der er knyttet til den samme temperaturkilde.

Hvis to GST 10-adaptere f.eks. tildeles værdien Bassin, undgås fejlmeddelelsen ved at knytte INSTANCE=1 til den første adapter og knytte INSTANCE=2 til den anden adapter.

Gendannelse af fabriksindstillingerne

Du mister alle tilpassede konfigurationsindstillinger, när du gendanner fabriksindstillingerne.

1. På enhedslisten til NMEA 2000 skal du vælge GST 10-enheden.

2. Vælg en funktion:

3. På de fleste Garmin-plottere skal du vælge Gennemse > Fabriksindstillinger.

4. På øvrige Garmin-marineenheder skal du vælge Konfigurer > Fabriksindstillinger.

5. Vælg Ja.

Indstilling af køl offset

Juster Køl offset til at vise en dybdelæsning fra vandlinjen eller fra bådens laveste punkt (kølen) i stedet for fra Intelliducerens faktiske placering.

Sådan indstiller du køl offset:

1. I NMEA 2000-enhedens konfigurationsmenu vælger du en bestemt Intelliducer og derefter Konfigurer > Køl offset.
2. Angiv den målte afstand fra Intelliducerens placering til vandlinjen eller bådens køl.

- Hvis du måler ned til kølen (Intelliduceren er installeret i vandlinjen), skal du angive et (+) positivt tal.

- Hvis du måler op til vandlinjen (Intelliduceren er installeret på kølen), skal du angive et (-) negativt tal.

Intelliducer i vandlinjen Indtast et (+) positivt tal for at få vist dybden ved bunden af kølen. Intelliducer nederst på kølen Indtast et (-) negativt tal for at få vist dybden ved overfladen.

Køl offset

GWS 10 (Garmin-vindsensor)

Konfiguration af vindvinkel-offset (orientering)

Når du monterer sensoren, skal du justere vinkel-offset, hvis du ikke har vendt GWS 10 som beskrevet i GWS 10 Installationsvejledning.

Sådan konfigureres vindvinkel-offset (orientering):

1. Mens du får vist enhedsspecifikke funktioner på NMEA 2000, skal du vælge Konfigurer > Vind vinkel offset.
2. Vælg vinklen (i grader) for at kompensere for retningsforskellen.

TIP: Vinklerne er konfigureret med uret rundt om bådens mast. F.eks. er 90 grader på bådens styrbordsside, og 270 grader er på bagbordssiden.

Konfiguration af vindhastighedsfilteret

Vindhastighedsfilteret bestemmer, hvor hurtigt den NMEA 2000-kompatible displayenhed viser en ændring i vindhastigheden. En lavere filterindstilling viser ændringer i vindhastigheden mere gradvist og stabiliserer muligvis displayet.

Sådan konfigureres vindhastighedsfilteret:

1. Mens du får vist enhedsspecifikke funktioner på NMEA 2000, skal du vælge Konfigurer > Vind hastigheds filter.

2. Vælg mellem følgende muligheder for at justere filterindstillingerne.

3. Fra – vindhastighedsoplysningerne filtreres ikke.

4. Til – vælg et lavt tal for at vise en ændring i vindhastigheden mere gradvist, og få målerens nål eller vindhastighedstallet til at bevæge sig eller ændre sig langsommere.
5. Auto – justerer automatisk filterindstillingerne baseret på vindforholdene.

Konfiguration af vindvinkelfilteret

Vindvinkelfilteret bestemmer, hvor hurtigt den NMEA 2000-kompatible displayenhed viser en ændring i vindvinklen. En lavere filterindstilling viser ændringer i vindvinklen mere gradvist og stabiliserer muligvis displayet.

Sådan konfigureres vindvinkelfilteret:

1. Mens du får vist enhedsspecifikke funktioner på NMEA 2000, skal du vælge Konfigurer > Vind vinkel filter.
2. Vælg mellem følgende muligheder for at justere filterindstillingerne.

- Fra – vindvinkeloplysningerne filtreres ikke.

• Til – vælg et lavt tal for at opdatere displayenheden sjældnere, og få målerens nål eller vindvinkeltallet til at bevæge sig eller ændre sig langsommere.
• Auto – justerer automatisk filterindstillingerne baseret på vindforholdene.

Konfiguration af GWS 10, hvis valgmulighederne for filter og offset ikke vises

Afhængigt af hvilken softwareversion, der er indlæst på dit Garmin-navigeringsudstyr, vises de specifikke konfigurationsmuligheder muligvis ikke på konfigurationsskæmbillederne.

Sådan konfigureres vindvinkel-offset, hvis menufunktionen ikke vises:

1. Vælg Generisk konfiguration for at specificere data for filter- og offsetindstillinger.
2. Indtast følgende kommando: "ANGLEOFFSET="
3. Efter kommandoen skriver du et tal mellem 0 og 359 i grader (f.eks.: ANGLEOFFSET=180).

Sådan konfigureres vindvinkelfilteret, hvis menufunktionen ikke vises:

1. Vælg Generisk konfiguration for at specificere data for filter- og offsetindstillinger.
2. Indtast følgende kommando: "ANGLEFILTER="
3. Efter kommandoen skriver du et tal mellem 0 og 254, som repræsenterer en tidskonstant med spring på 0,25 sekunder, eller 255, der repræsenterer den automatiske indstilling (f.eks. ANGLEFILTER=12).

Sådan konfigureres vindhastighedsfilteret:

1. Vælg Generisk konfiguration for at specificere data for filter- og offsetindstillinger.
2. Indtast følgende kommando: "SPEEDFILTER="
3. Efter kommandoen skriver du et tal mellem 0 og 254, som repræsenterer en tidskonstant med spring på 0,25 sekunder, eller 255, der repræsenterer den automatiske indstilling (f.eks. SPEEDFILTER=215).

NMEA 2000-checkliste

Brug denne checkliste til at kontrollere din NMEA 2000-installation.

	Er NMEA 2000-netværket tilsluttet strømmen, og er strømmen balanceret korrekt på netværket? (side 5)
	Er NMEA 2000-netværkets strøm tilsluttet via tændingsafbryderen - hvis ikke, har du så installeret en kontakt? (side 5)
	Er NMEA 2000-strømkablet jordet? Er den uisolerede ledning tilsluttet samme sted som jordledningen? (side 5)
	Er NMEA 2000-netværkets backbone konstrueret lineært? (side 4)
	Er der terminatorer i begge ender af NMEA 2000-netværket? (side 7)
	Er alle dropkabler under 20 ft. (6 m)? (side 8)

For at få de nyeste softwareopdateringer gratis (undtagen kortdata) i dine Garmin-produkters levetid kan du gå til Garmins websted på www.garmin.com.

GARMIN ^®

© 2008–2012 Garmin Ltd. eller dets datterselskaber
