da Brugsanvisning og monteringsvejledning 44

Felbelastar du designelementen, så kan de gå av.

6.11 Slå på ljudsignalen

- Tryck samtidigt på ①och »ca 3 sekunder tills enheten ger ljudsignal.

- Tryck samtidigt på ①och »ca 3 sekunder tills enheten ger ljudsignal.

6.13 Givarstyrning

Barn må ikke få leke med maskinen.

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri maskinen hvis den har skader.

1Slå på viftetrinn 1.

2 Slå på viftetrinn 2.

3 Slå på viftetrinn 3.

- Hold ∅inne helt til du har ønsket lysstyrke.

6.11 Slå på signaltone

- Trykk på ①og samtidig i ca. 3 sekunder, inntil du hører et lydsignal.

- Trykk på ①og samtidig i ca. 3 sekunder, inntil du hører et lydsignal.

6.13 Sensorstyring

Apparatet virker ikke. Støpselet på strømledningen er ikke satt i.

► Koble apparatet til strømnettet.

Sikringen er defekt.

► Kontroller sikringen i sikringsskapet.

Svikt på strømforsyningen.

► Kontroller om lyset i rommet eller andre apparater i rommet virker.

LED-belysningen fungerer ikke. Ulike årsaker er mulige.

Her får du vite hvordan du korrekt kvitter deg med gamle apparater.

11.1 Avfallsbehandling av gammelt apparat

Følg sikkerhetsinstruksene når du monterer apparatet.

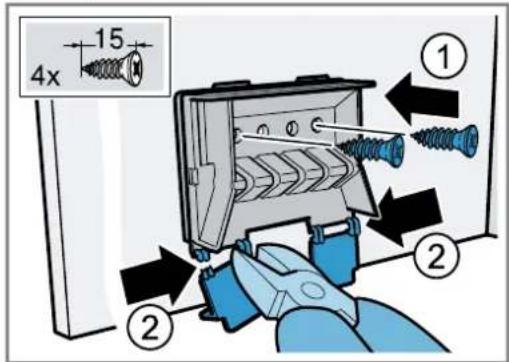

- Alle festeelementer må være fast og sikkert montert.

Apparatet er tungt.

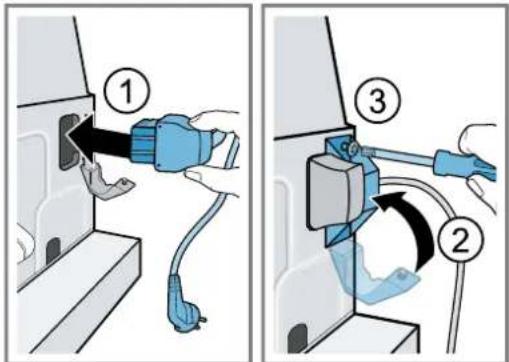

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

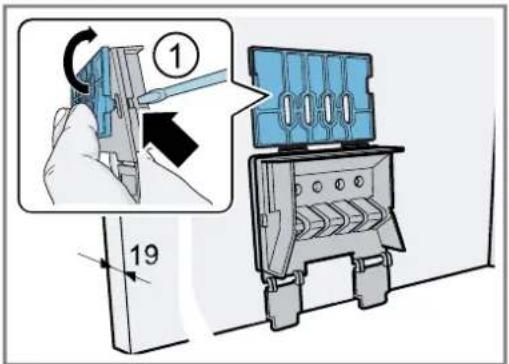

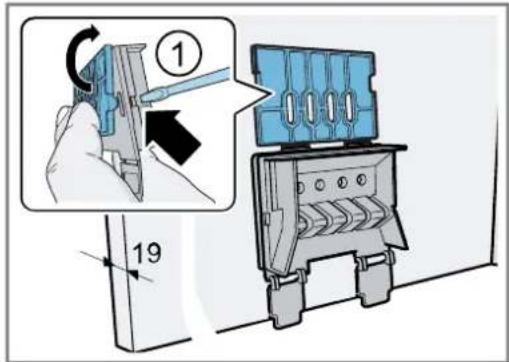

1. Veggtykkelse 19 mm: Klapp opp avstandsholderne på begge festedeler.

Du kan avskjerme huset til avtrekkshetten inne i overskapet. Da må du være obs på følgende:

■ Mellomplaten må ikke ligge på huset.
■ Den fremre skjermen må ikke festes til huset.
- Det må være tilgang til huset i forbindelse med filter-skifte og kundeservice.

1 Sikkerhed.... 44
2 Forhindring af materielle skader.... 46
3 Miljøbeskyttelse og besparelse.... 47
4 Driftstyper.... 47
5 Lær apparatet at kende.... 48
6 Generel betjening.... 48
7 Rengøring og pleje.... 49
8 Afhjælpning af fejl.... 50
9 Kundeservice 51
10 Tilbehør 51
11 Bortskaffelse 52
12 MONTAGEVEJLEDNING.... 52
12.3 Sikker montage 52

1 Sikkerhed

Overhold informationerne om temaet sikkerhed, så du kan bruge dit apparat sikkert.

1.1 Generelle henvisninger

Her findes generelle informationer om denne vejledning.

■ Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan anvendes sikkert og effektivt.
■ Denne vejledning retter sig til apparatets montør og bruger.
■ Overhold sikkerhedsanvisningerne og adverselshenvisningerne.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Kontrollér apparatet, när det er pakket ud. Tilslut ikke apparatet i tilfælde af transportskader.

1.2 Bestemmelsesmæssig brug

For at kunne anvende apparatet sikkert og korrekt skal anvisningerne om anvendelse iht. formål overholdes.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Anvend kun apparatet:

■ Iht. denne Brugs- og montagevejledning.
■ til at bortsuge mados.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 2000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

1.3 Begrænsning af brugerkreds

Undgå risici for børn og personer i risikogrupper.

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Apparatet er ikke legetøj for børn.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker anvendelse

Overhold disse sikkerhedsanvisninger under brugen af apparatet.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-,

olie-, træ- eller kufyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrummet og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
  Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
• Rengør fedtfiltrene med regelmæssige mellemrum.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).

- Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Varm olie eller fedt antændes hurtigt.

• Hold altid øje med varm olie og fedt.
  ▶ Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

- Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.

Der udvikles meget kraftig varme, når flere gaskogezoner er brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

• Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.
• Indstil det højeste ventilatortrin.
• Brug aldrig to gaskogezoner samtidigt i mere end 15 minutter med maksimal flammestørrelse. To gaskogezoner svarer til én stor brænder.
• Brug aldrig den store brænder længere end 15 minutter med over 5 kW, f.eks. med en wok.

⚠ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.

▶ Hold børn på sikker afstand.

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

Komponenterne indvendig i apparatet kan ha- ve skarpe kanter.

▶ Udfør rengøring indvendig i apparatet med forsigtighed.

Genstande, som er placeret oven på apparatet, kan falde ned.

- Stil ikke genstande oven på apparatet.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

ADVARSEL – Fare for elektrisk stød!

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

hos kundeservice.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.

• Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
  Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
  ▶ "Kontakt kundeservice." → Side 51
• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedt-filtre fra emhætter.

2 Forhindring af materielle skader

Overhold disse henvisninger for at undgå tingskader på apparatet, tilbehør eller køkkenredskaber.

OBS!

Kondensvand kan medføre korrosionsskader.

- Tænd for apparatet under madlavning for at undgå kondensvanddannelse.

Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.

- Betjeningselementer må aldrig rengøres med en våd klud.

Forkert rengøring beskadiger overfladen.

▶ Følg anvisningerne om rengøring.
Der må ikke anvendes aggressive eller skurende rengøringsmidler.
▶ Overflader af rustfrit stål må kun rengøres i slibningens retning.
- Rengør aldrig betjeningselementer med et rengøringsmiddel til rustfrit stål.

Kondensvand fra aftrækskanalen kan beskadige appa- ratet.

- Aftrækskanalen skal have et fald fra apparatet på mindst 1°.

Hvis designer-elementer belastes forkert, kan de knække af.

• Træk ikke i designer-elementerne.
• Hæng ikke genstande på designer-elementerne.

Skån miljøet ved at bruge apparatet ressourceskånsomt, og bortskaf genanvendelige materialer korrekt.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

Bortskaf de enkelte dele adskilt efter art. Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Udluft rummet tilstrækkeligt under madlavningen.

- Apparatet arbejder mere effektivt og med lavere driftsstøj.

Tilpas ventilationstrinnet efter madlavningsdampens intensitet.

- Et lavere ventilationstrin betyder et lavere energiforbrug. Brug kun det intensive trin, när det er nødvendigt.

Vælg et højere ventilationstrin ved intensiv dampudvikling fra madlavningen i god tid.

■ Dermed fordeler lugten sig mindre i rummet.

Sluk for apparatet, når der ikke længere er brug for det.

■ Apparatet forbruger ingen energi.

Sluk for belysningen, når der ikke længere er brug for den.

■ Belysningen forbruger ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaler.

■ Apparatets effektivitet forøges.

Den indsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Luften må ikke bortledes gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

■ Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
■ Hvis udsugningsluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

4.2 Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og et lugtabsorberende filter ledes tilbage i rummet igen.

For at binde lugten skal der være monteret et lugtabsorberende filter ved recirkulationsdrift. Der er flere oplysninger om de forskellige funktioner i recirkulationsdrift i vores katalog eller hos forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

5 Lær apparatet at kende

Lær apparatets enkeltdele at kende.

5.1 Betjeningselementer

Via betjeningselementerne indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

① Tænde eller slukke for apparat

1 Aktivere ventilatortrin 1.

2 Aktivere ventilatortrin 2.

3 Aktivere ventilatortrin 3.

Aktivere intensivt trin

A	Aktivering eller deaktivering af automatisk drift
	Nulstille filterindikator
	Tænde eller slukke for belysning / Indstille lysstyrke

6 Generel betjening

Her findes de vigtigste oplysninger om betjening af apparatet.

6.1 Tænde for apparat

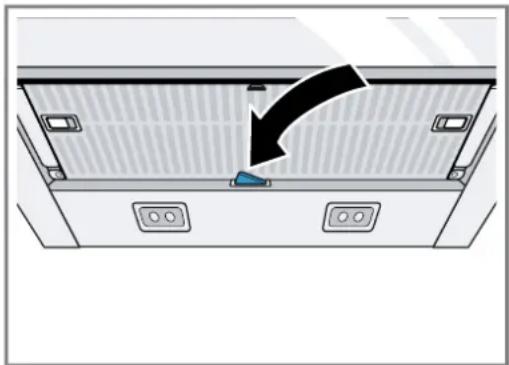

• Tryk let på midten af filterudtrækket.
  √ Filterudtrækket bevæger sig ud.
  √ Apparatet starter på ventilationstrin 2.

6.2 Slukke apparat

1. Tryk på ①
2. Skyd filterudtrækket ind.

6.3 Indstille ventilatortrin

Hvis der udvikles særlig kraftig lugt eller meget damp fra madlavningen, kan det intensive trin anvendes.

▶ Tryk på >>
√ Efter ca. 6 minutter skifter apparatet automatisk ned til et lavere ventilationstrin.

6.5 Deaktivere intensivt trin

▶ Tryk på 1, 2eller 3
√ Det intensive trin bliver afsluttet før tiden.

6.6 Aktivere ventilatorefterløb

Ved ventilatorefterløb fortsætter apparatet driften et stykke tid, og slukkes derefter automatisk.

▶ Skyd filterudtrækket ind.
√ Apparatet slukker automatisk efter ca. 10 minutter.

6.7 Aktivere automatisk drift

Det optimale ventilatortrin bliver automatisk indstillet ved hjælp af en sensor.

▶ Tryk på A

6.8 Deaktivere automatisk drift

▶ Tryk på Aeller ①

√ Ventilationen slukkes automatisk, när sensoren ikke længere registrerer en ændring i luftkvaliteten i rummet.
√ Varigheden af automatisk drift er maksimalt 4 timer.

6.9 Tænde belysning

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

▶ Tryk på 🌿

6.10 Indstille lysstyrke

- Tryk vedvarende på tasten ⚠ til den ønskede lysstyrke er nået.

6.11 Aktivere lydsignal

Forudsætning: Apparatet er slukket.

- Tryk vedvarende på ①og »ca. 3 sekunder, til der lyder et signal.

6.12 Deaktivere lydsignal

Forudsætning: Apparatet er slukket.

- Tryk vedvarende på ①og »ca. 3 sekunder, til der lyder et signal.

6.13 Sensorstyring

I automatisk drift registrerer en sensor i apparatet intensiteten af koge- og stegelugt. Afhængigt af den indstillede sensor-følsomhed bliver det optimale ventilationstrin automatisk aktiveret. Hvis sensorstyringen reagerer for langsomt eller for hurtigt, kan indstillingen af sensorens følsomhed ændres.

■ Fabriksindstilling: 2
■ Laveste indstilling: 1
■ Højeste indstilling: 4

6.14 Indstille sensorstyring

1. Tryk vedvarende på Ai ca. 4 sekunder, til indstillingen vises.

2. Tryk på 1,2 3eller for at ændre indstillingen.

3. Tryk vedvarende på Ai ca. 4 sekunder for at gemme indstillingen.

6.15 Nulstille filterindikator

Efter rensning af fedtfiltret eller udskiftning af lugtfiltret skal filterindikatoren nulstilles.

Forudsætninger

■ Efter at apparatet er blevet slukket, vises©for fedtfilter.
■ Der lyder et gentaget signal.
- Tryk på 📄 for at nulstille filterindikatoren for fedtfilter.
√ Filterindikatoren bliver nulstillet.

7 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

7.1 Rengøringsmidler

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.
- Lad apparatet køle af, inden det rengøres.

OBS!

Uegnede rengøringsmidler kan beskadige apparatets overflader.

Der må ikke anvendes stærke eller skurende rengøringsmidler.
- Brug ikke rengøringsmidler med højt indhold af alkohol.
- Brug ikke hårde skuresvampe eller rengøringssvampe.
- Brug ikke specialrengøringsmidler til varm rengøring.
- Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
- Vask nye rengøringssvampe grundigt ud inden brug.

7.2 Rengøring af apparat

Rengør apparatet som foreskrevet, så de forskellige dele og overflader ikke bliver beskadiget ved forkert rengøring eller brug af uegnede rengøringsmidler.

ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

⚠️ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

- Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

- Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne.
   → "Rengøringsmidler", Side 49
2. Rengør afhængigt af den pågældende overflade på følgende måde:
3. Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.
4. Rengør lakerede overflader med en svampeklud og varmt opvaskevand.
5. Rengør aluminium med en blød klud og et rengøringsmiddel til glas.
6. Rengør kunststof med en blød klud og et rengøringsmiddel til glas.

7. Rengør glas med en blød klud og et rengøringsmiddel til glas.

8. Tør efter med en blød klud.

9. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

7.3 Afmontage af fedtfilter

1. Træk fedtfilterudtrækket helt ud.

2. Tryk push-to-open-mekanismen ind.

1. Tag fedtfiltrene ud af holderne.

Hold fedtfiltrene vandret for at undgå, at der drypper fedt ned.

7.4 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen.

Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

OBS!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Forudsætning: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 49

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 49

2. Placer fedtfiltre løst i opvaskemaskinen. Meget snavsede fedtfiltre må ikke vaskes sammen med service. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

3. Start opvaskemaskinen. Vælg en temperatur på maksimalt 70 °C.

4. Lad fedtfiltrene dryppe af.

7.5 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Forudsætning: Fedtfiltrene er afmonteret.

→ "Afmontage af fedtfilter", Side 49

1. Følg anvisningerne om rengøringsmidlerne. → "Rengøringsmidler", Side 49

2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

3. Rengør fedtfiltrene med en børste.

4. Skyl fedtfiltrene grundigt.

5. Lad fedtfiltrene dryppe af.

7.6 Montage af fedtfiltre

OBS!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

8 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

• Kun uddannet fagpersonale må udføre reparationer på apparatet.
  ▶ Hvis apparatet er defekt, så kontakt kundeservice.

ADVARSEL – Fare for elektrisk stød!

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

8.1 Funktionsfejl

Fejl Årsag & Afhjælpning af fejl

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.
	► Tilslut apparatet til strømnettet.
	Sikringen er defekt.► Kontroller sikringen i sikringsskabet.
	Strømforsyning er afbrudt.► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.
LED-belysningen fungerer ikke. Forskellige årsager er mulige.
	► Defekte LED-lamper må kun skiftes af producenten, dennes kundeservice eller af en autoriseret fagmand (el-installatør).► Kontakt kundeservice.→ "Kundeservice", Side 51

9 Kundeservice

Kontakt kundeservice, hvis du har spørgsmål vedrørende anvendelse, ikke selv kan afhjælpe en fejl, eller apparatet skal repareres.

Mange problemer kan afhjælpes selv ved hjælp af oplysningerne om fejlafhjælpning i denne vejledning eller på vores hjemmeside. Kontakt vores kundeservice, hvis det ikke er tilfældet.

Vi finder altid en passende løsning og forsøger at undgå unødvendige teknikerbesøg.

Vi garanterer, at apparatet bliver repareret med originale reservedele af uddannet kundeservicepersonale i tilfælde af en garantiydelse og efter udløb af producentgarantien.

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for dit land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

■ indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

10 Tilbehør

Anvend originalt tilbehør. Det er tilpasset til apparatet. Her findes en oversigt over tilbehør til apparatet og dets anvendelse.

Tilbehør Bestillingsnummer
Clean Air Plus lugtfilter (udskiftning)	AA210110
Clean Air Plus recirk.sæt, eksternt	AA211812
Nedsænkningsramme, 60 cm	AA210460
Nedsænkningsramme, 90 cm	AA210492
Montage-sæt 90 cm, overskab	AA210491

Der kan købes supplerende tilbehør hos kundeservice, hos forhandleren eller på Internettet.

På internettet og i vores brochurer findes et bredt sortiment til dette apparat:

www.gaggenau.com

Tilbehør er specifikt for det enkelte apparat. Angiv altid den nøjagtige betegnelse (E-nr.) for apparatet.

Det tilgængelige tilbehør til det aktuelle apparat kan ses i online shoppen eller hos kundeservice.

11 Bortskaffelse

Læs her, hvordan udtjente apparater bortskaffes korrekt.

11.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettilslutningsledningens netstik ud.
2. Skær nettilslutningsledningen over.
3. Bortskaf apparatet miljørigtigt.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

12 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

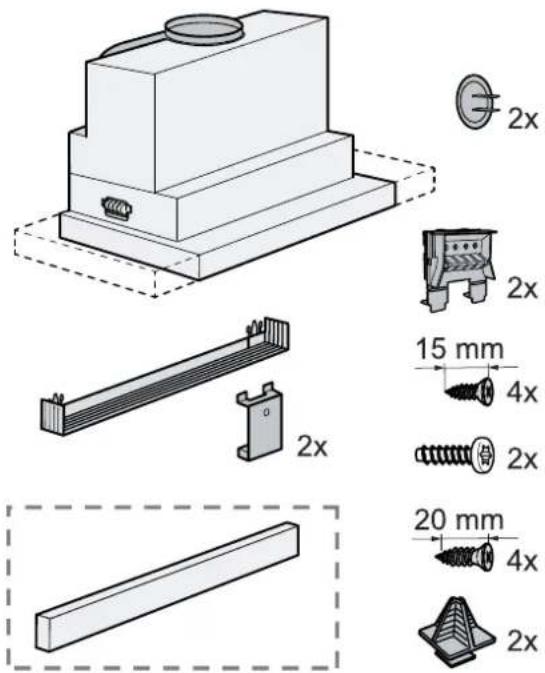

12.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

Afhængigt af apparatets udstyr

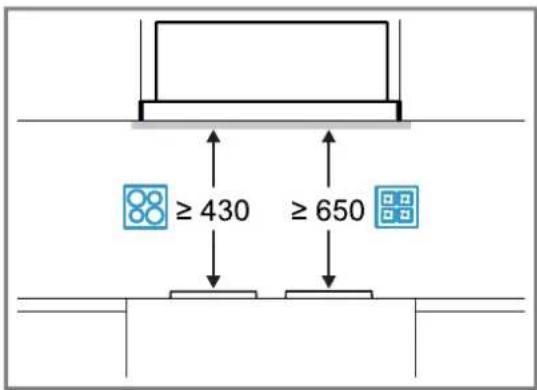

12.2 Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

12.3 Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gen- nemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrum- met og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en em- hætte er tændt, suges der rumluft ud af køk- kenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bli-

ver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
• Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
▶ Overhold også anvisningerne for komfuret. Hvis der anvendes gas- og el-kogezoner sammen, gælder den største af de angivne afstande.

- Apparatet må kun installeres direkte op ad et højskab eller en væg på den ene side. Afstanden til væggen eller højskabet skal være mindst 50 mm.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af apparatet.
- Apparatet må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Komponenterne indvendig i apparatet kan ha- ve skarpe kanter.

Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.

▶ Alle befæstigelseselementer skal være monteret fast og sikkert.

Apparatet er tungt.

▶ Der kræves 2 personer for at flytte apparatet.
- Anvend kun egnede hjælpemidler.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

⚠ ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
▶ "Kontakt kundeservice." → Side 51
- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
• Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
  ▶ Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettislutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
• Sørg under opstilling af apparatet for, at nettilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

hos kundeservice.

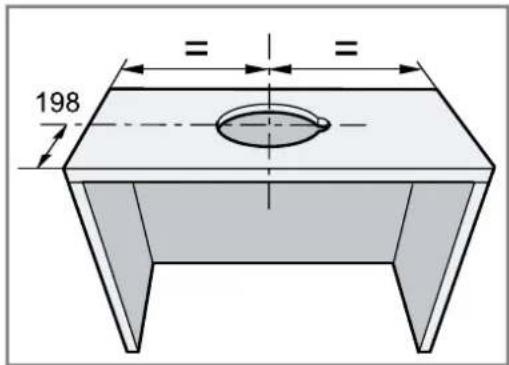

12.4 Oplysninger om indbygningsforhold

■ Monter dette apparat i et køkkenskab.

12.5 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
■ Der må ikke anvendes aftræksrør af brændbare materialer.
■ For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

Rundrør

Anvend runde rør med en indvendig diameter på 150 mm (anbefalet) og mindst 120 mm.

Fladkanaler

Fladkanaler skal have et indvendigt tværsnit svarende til de runde rørs diameter:

■ En diameter på 150 mm svarer til ca. 177 cm².
■ En diameter på 120 mm svarer til ca. 113 cm².
■ Ved afvigende rørdiametre skal der indsættes tætningsstrimler.
■ Fladkanaler bør ikke have skarpe bøjninger.

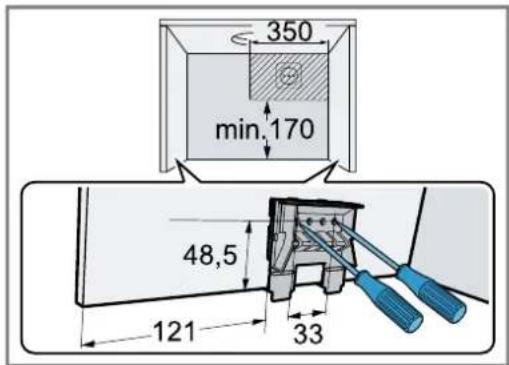

12.6 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

▶ Efter indbygningen af apparatet skal nettislutningsledningens netstik være frit tilgængeligt.
Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
- Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (FI-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

• Tilslutningskablet må ikke knækkes eller komme i klemme.
• Tilslutningsdata findes på typeskiltet indvendig i apparatet.
  ■ Fedtfiltret skal afmonteres for at se typeskiltet.
  ■ Tilslutningskablet er ca. 1,30 m langt.
  ■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.
  ■ Apparatet opfylder sikkerhedsklasse 1 og må derfor kun anvendes med jordledningstilslutning.
  ■ Strømforsyningen til apparatet må ikke tilsluttes under montagen.

- Det skal sikres, at indbygningen yder berøringsbeskyttelse.

12.7 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. bygge-lovgivningen, overholdes.
  ■ Bredden af emhætten skal som minimum svare til kogesektionens bredde.
  ■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.
• For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
• Apparatets overflader er sarte. Undgå beskadigelse under montagen.

12.8 Montage

Kontrol af indbygningsskab

1. Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.
   Apparatet vejer maksimalt 18 kg.
2. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90 °C.
3. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
4. Kontroller, at indbygningsmøblet opfylder følgende mål:

Bredde 600 mm
Dybde Min. 320 mm	Med nedsænkningsram-me: Min. 350 mm
Højde Min. 390 mm	Med Clean Air Plus re-cirkulations-sæt:Min. 600 mm
Vægtykkelse 16 mm eller	19 mm

Forberedelse af indbygningsskab

Forudsætning: Skabet er egnet til indbygning

→ "Kontrol af indbygningsskab", Side 55.

1. Dæk kogesektionen til for at undgå beskadigelse.
2. Kontroller, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.

3. Fjern en del af skabets bagvæg ved en skabsdybde på over 310 mm.

4. Foretag udskæringen til rørforbindelsen.

1. Hvis skabet har en bund, skal den fjernes.
2. Fjern spånerne.
3. Marker befæstigelsespunkterne på skabets inderside ved hjælp af den medfølgende befæstigelsesdel, og slå en prik i dem med en dorn.

1. Vægtykkelse 19 mm: Klap afstandsstykket ud på begge befæstigelsesdele.

1. Skru befæstigelsesdelene fast på korpus i venstre og i højre side.

1. Fjern laskerne på de underste befæstigelsesdele.

Forberede apparat

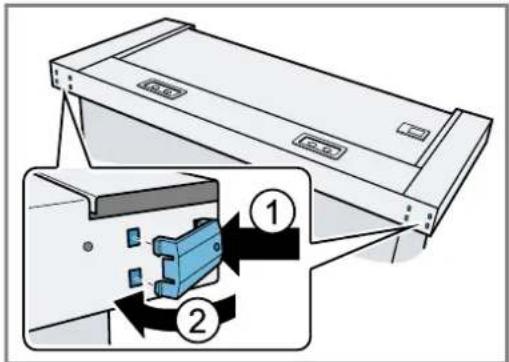

1. Sæt holderne til vægafslutningslisten på apparatets bagside udvendigt i udsparingerne, og klap dem ind mod midten af apparatets midte.

1. Stik det vedlagte nettislutningskabel ind i apparatet, og fastgør det med trækaflastningen.

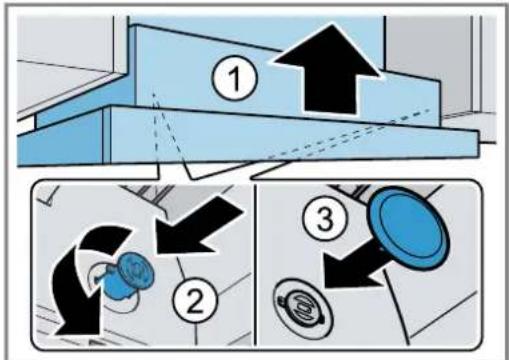

1. Placer apparatet i skabet ①läs befæstigelsesbolte- ne ②og anbring beskyttelseskapperne .③

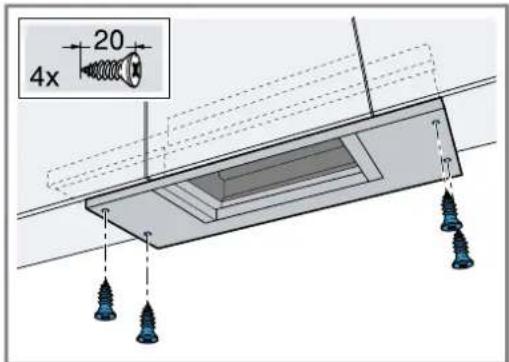

1. Apparatbredde 90 cm: Træk filterudtrækket fremad. Skru også apparatet fast nedefra i overskabene ved siden af med 2 skruer i hver side.

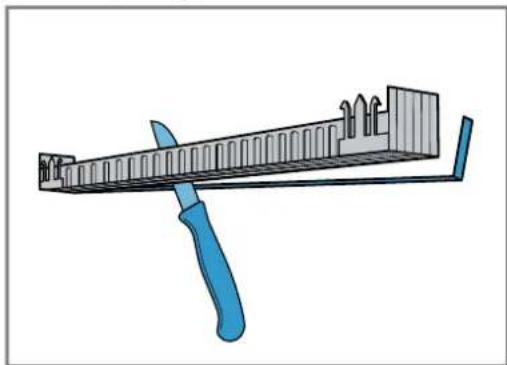

1. Tilpas vægafslutningslisten til afstanden mellem apparatet og væggen.

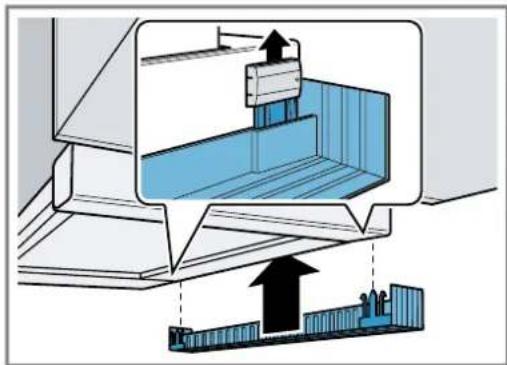

1. Lad vægafslutningslisten gå i indgreb i holderne.

Emhættens kabinet kan indbygges skjult i overskabet. Vær opmærksom på følgende:

■ Mellembunden må ikke ligge direkte på kabinettet.
■ Det forreste panel må ikke fastgøres på kabinettet.
■ Der skal være adgang til kabinettet af hensyn til fil- terskift og service.

Ændre filterudtrækkets anslag

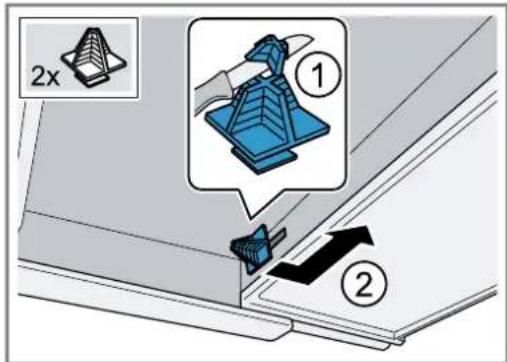

Ved nogle modeller kan filterudtrækkets anslag ændres. Ved disse apparater er der vedlagt afstandsstykker, så apparatets gribestykke kan indstilles, så det flugter med indbygningsskabet.

1. Træk filterudtrækket fremad.
2. Afkort afstandsstykkerne til det ønskede mål, og sæt dem ind i de dertil beregnede slidser.

Afmontage af apparat

1. Dæk kogesektionen til for at undgå beskadigelse.

2. Afbryd strømforsyningen.

3. Fjern rørforbindelsen.

4. Afmonter fedtfiltrene.

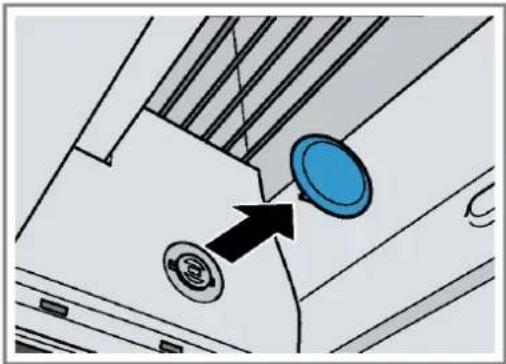

5. Tag beskyttelseskapperne af befæstigelsesboltene.

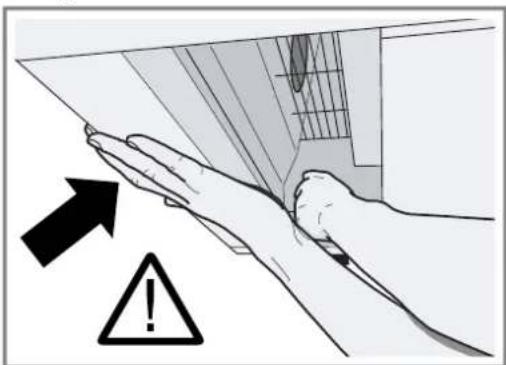

1. Støt apparatet med den ene hånd under udførelsen af følgende trin.

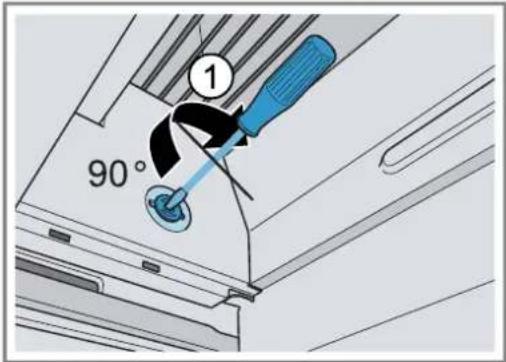

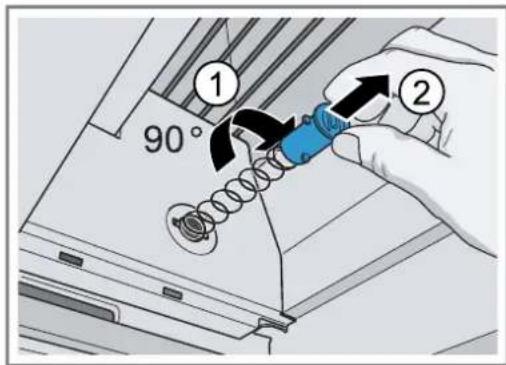

1. Tryk befæstigelsesboltene ind med en kærvskruetrækker, og drej dem 90°, til de går i ud af indgreb.

1. Tryk befæstigelsesboltene let ind med fingrene og drej dem, til de "fjedrer" ud af kabinettet. Løft apparatet lidt, og træk i befæstigelsesboltene, til fastlåsningen i skabet frigøres.

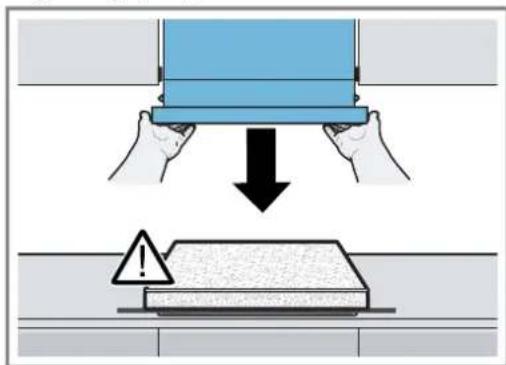

1. Tag forsigtigt apparatet af.
