Produkttype	Køkkenemhætte
Model	CFT610/5S
Mærke	Candy
Bredde	60 cm
Antal hastigheder	3
Betjening	Glidende kontakt
Belysning	LED, 2,5 W (modul DBS-2.5/65-H-120/33)
Spænding	220-240 V AC
Frekvens	50/60 Hz
Installationstype	Væg- eller hylde
Driftstilstande	Udsugning / recirkulation
Filtertype	Fedtfangende aluminium netfilter (udskifteligt)
Kulfilter	Valgfrit, udskifteligt (hver 3-6 måneder)
Kabinetmateriale	Rustfrit stål
Minimum afstand til gaskomfur	75 cm
Minimum afstand til elektrisk komfur	65 cm
Udsugningsrørdiameter	120 mm (standard)
Udskiftning af pære	Ja, LED-modul (udskiftning af fagperson)
Vask af filter	Mulig, manuelt med rengøringsmiddel
Rengøring af betjeningspanel	Fugtig klud med neutralt rengøringsmiddel
Ekstra sikkerhed	Afbryd strømmen før vedligeholdelse; brug kun anbefalede skruer

Ofte stillede spørgsmål - CFT610/5S CANDY

Hvad er minimums monteringshøjde for emhætten over et gaskomfur?

For gaskomfurer er minimumsafstanden 75 cm, for elektriske er den 65 cm.

Hvordan rengør man fedtfiltrene?

Fjern filtrene, læg dem i blød i varmt vand med rengøringsmiddel i 3 minutter, rengør forsigtigt med en blød børste og tør væk fra solen.

Hvor ofte skal kulfilteret skiftes?

Kulfilteret anbefales at udskifte hver 3-6 måneder afhængigt af brugsintensiteten.

Hvad gør man, hvis motoren ikke kører, men belysningen er tændt?

Kontrollér, at ventilatorafbryderen er i den rigtige position. Hvis fejlen fortsætter, kontakt servicecenter.

Hvordan udskifter man belysningspæren?

Sluk for strømmen til emhætten. Fjern lyspanelet ved at skrue skruerne ud, afbryd ledningen og udskift LED-modulet (model DBS-2.5/65-H-120/33). Anbefales at kontakte en fagperson.

Hvorfor er emhætten skæv?

Muligvis er monteringsskruen ikke stram nok. Juster positionen og stram skruerne.

Hvilke rengøringsmidler kan bruges til betjeningspanelet?

Kun neutrale rengøringsmidler. Undgå slibemidler og stærke kemikalier for at undgå at beskadige markeringerne.

Hvad betyder recirkulationstilstand?

I recirkulationstilstand renses luften gennem kulfilteret og føres tilbage i rummet. Dette kræver installation af et kulfilter.

Kan emhætten bruges uden filtre?

Nej, det er forbudt. Betjening uden fedtfiltre eller med tilstoppede filtre kan medføre brandfare.

Hvordan reducerer man miljøpåvirkningen?

Placér emhætten et godt ventileret sted, rengør filtre regelmæssigt, sluk for belysning og ventilator efter madlavning, bortskaf enheden separat fra almindeligt affald.

BRUGSANVISNING CFT610/5S CANDY

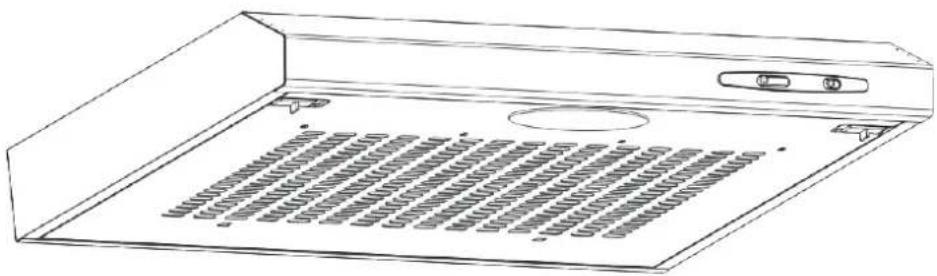

Emhætte Betjeningsvejledning

1 ....Sikkerhedsanvisninger
2....Installation
3 Kom godt i gang med emhætten
4....Fejlfinding
5......Vedligeholdelse og rengøring
6...... Beskyttelse af miljøet

SIKKERHEDSANVISNINGER

I denne vejledning anvises den korrekte installation og brug af emhætten. Læs dette omhyggeligt før brug, også selv om du er bekendt med produktet. Vejledningen skal opbevares et sikkert sted til fremtidige opslag.

Du må aldrig:

• Prøv ikke at bruge emhætten uden fedtfiltre eller hvis filtrene er for fedtede!
• Installer ikke over et komfur med en kraftig grill.
• Efterlad ikke stegepander i brug uden opsyn, da overophedet fedtstof eller olie kan bryde i brand.
• Efterlad aldrig åbne flammer under emhætten.

● Forsøg ikke at bruge emhætten, hvis den er beskadiget.
● Flambér ikke under emhætten.
● FORSIGTIG: De tilgængelige dele kan blive varme, när de anvendes med køkkenmaskiner.
● Mindste afstand mellem kogepladen til gryder og pander og laveste del af emhætten. (Hvis emhætten er placeret over et gaskomfur, skal den mindste afstand være mindst 65 cm)
- Luften må ikke ledes ud i en afgang, der bruges til udledning af røggasser fra komfurer, der brænder gas eller andre brændstoffer.

• Vigtigt! Sluk altid for elforsyningen ved hovedkontakten under installation og vedligeholdelse som for eksempel udskiftning af en lampepære.
• Emhætten skal installeres i henhold til installationsvejledningen, og alle mål skal overholdes.
• Alt installationsarbejde skal udføres af en kompetent person eller en kvalificeret elektriker.
• Vær omhyggelig ved bortskaffelse af emballagematerialet. Det er farligt for børn.
• Vær opmærksom på de skarpe kanter inde i emhætten, især under installation og rengøring.
• WNår emhætten er placeret over et gaskomfur, skal den mindste afstand mellem gryder og pander på kogepladen og emhættens laveste del være:
  Gaskomfurer: 75 cm Elkomfurer: 65 cm Kul eller oliekomfurer: 75 cm
• Sørg for, at aftrækket ikke har skarpere bøjninger end 90 grader, da det ellers forringer emhættens virkningsgrad.
• Advarsel: Hvis skruerne eller monteringsbeslaget ikke monteres i henhold til denne vejledning, kan det indebære fare for el-ulykker.

Du skal altid:

• Sæt altid låg på gryder og pander under madlavning på et gaskomfur.
• I udsugningsfunktionen suges luften i lokalet ud af emhætten. Kontroller, at der er korrekte udluftningsforhold. Emhætten fjerner lugte fra lokalet men ikke damp.
• Emhætten er kun til brug i private husholdninger.

• Hvis netledningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller en lignende kvalificeret fagperson for at undgå fare.
• Denne maskine kan anvendes af børn fra en alder på 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller med en manglende erfaring og viden, forudsat at de er under opsyn og modtager vejledning i sikker brug af apparatet, samt at de forstår de farer, der er forbundet dermed. Børnene må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

- Advarsel: Før du åbner til klemrækkerne, skal alle forsyningskredse være afbrudt.

Du skal altid:

● Forsigtig: Apparatet og dets tilgængelige dele kan blive varme i brug. Pas på ikke at berøre varmeelementerne. Børn under 8 år skal holdes på afstand, medmindre de er under konstant opsyn.
- Der skal være tilstrækkelig udluftning af lokalet, når emhætten bruges samtidigt med apparater, der bruger gas eller andre brændstoffer.
- Det er forbundet med brandfare, hvis rengøringen ikke udføres i henhold til vejledningen.
● Reglerne for luftudsugning er opfyldt.
- Rengør apparatet regelmæssigt ved at følge metoden i kapitlet VEDLIGEHOLDELSE.
- Af sikkerhedsgrunde må der kun bruges den samme størrelse montageskruer, som anbefales i denne vejledning.
- Oplysninger om rengøringsmetode og -hyppighed henvises til afsnittet om rengøring i betjeningsvejledningen.
- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
- Når emhætten og apparater, der bruger anden energi en el, anvendes samtidigt, må undertrykket i lokalet ikke overstige 4 Pa (4 x 10-5 bar).
●ADVARSEL: Brandfare: Stil ikke genstande på komfurets varme flader.
● Der må ikke bruges damprenser.
- Sluk ALDRIG en brand med vand men sluk apparatet og tildæk derefter flammerne med for eksempel et låg eller et brandtæppe.

MONTERING

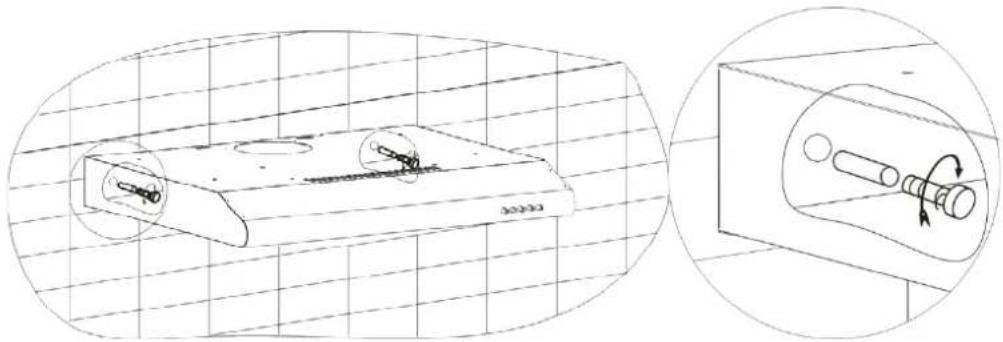

A. INSTALLATION (Vægmontering)

(1) Find placeringen af hullerne til montering af emhætten.
(2) Monter emhætten på væggen med 4 skruer (4x 30mm)

500 mm

60cm emhætte

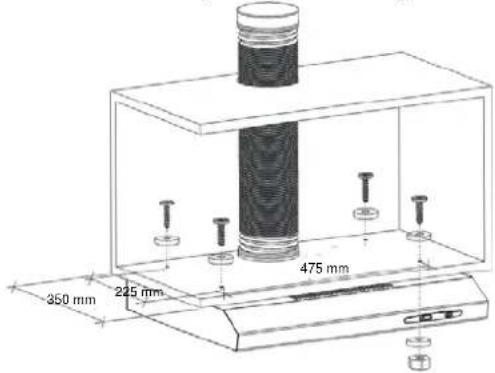

(1) Monter emhætten på skabet med 4 bolte (4x35mm), 4 møtrikker og flade spændeskiver. Monter emhætten på skabet ved at sætte 4 bolte og 4 spændeskiver gennem skabets overside ned i emhætten. Inde i emhætten sættes den flade spændeskive og møtrikken på bolten for at holde den på skabet.

350 mm 225 mm 475 mm

60cm emhætte

Støj: Der er 2 udsugningsmåder, nemlig "vandret udsugning" og "lodret udsugning". Vær opmærksom på valget af udsugningsmetode ved installationen.

Vandret udsugning: Se illustration 4A, og brug afdækningen til at lukke afgangen på oversiden, så luften kan suges ud fra bagsiden.

Lodret udsugning: Se illustration 4B, og brug afdækningen til at lukke afgangen på bagsiden, så luften kan suges ud fra oversiden.

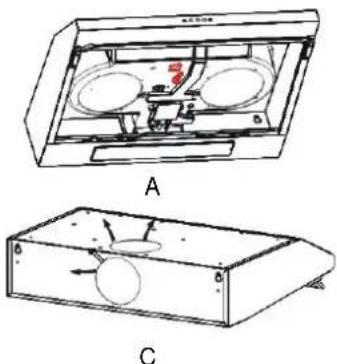

Indstilling af luftudsugningen

Udsugning af luft til det fri: Drej justeringsknappen til udendørspositionen (ill. 5A), monter afgangen, tænd for emhætten, og luften blæses ud gennem afgangen til fri luft. Udsugning af luft til lokalet: Drej justeringsknappen til indendørspositionen (ill. 5B), monter dækslet på afgangen, tænd for emhætten, og luften kan blæses ud gennem afgangen til lokalet.

Af sikkerhedsgrunde må der kun bruges den samme størrelse montageskruer, som anbefales i denne vejledning.
Hvis skruerne eller monteringsbeslaget ikke monteres i henhold til denne vejledning, kan det medføre elektriske farer.

Kom godt i gang med emhætten

Tænd/sluk-kontakt

Der er 3 hastigheder på motoren og en afbryderkontakt til lyset. Betjen emhætten med skydekontakten.

Motorbetjening

0- Slukket
1- Lav hastighed
2- Mellem hastighed
3- Høj hastighed

Betjening af lys

0- Slukket

1- Tændt

3210

10

FEJLFINDING

Fejl	Mulig årsag	Løsning
Lyset er tændt, men motoren kører ikke.	Blæseren er slukket.	Vælg en position på blæserkontakten.
	Blæserkontakten fungerer ikke.	Kontakt servicecenteret.
	Motoren fungerer ikke.	Kontakt servicecenteret.
Lyset fungerer ikke, motoren fungerer ikke.	Einstallationens sikringer er sprunget.	Nulstil/udskift sikringerne.
	Ledningen til elnettet er løs eller afbrudt	Monter ledningen til stikkontakten.Tænd for stikkontakten.
Olielækage	Kontraventilen og afgangen er ikke tilstrækkeligt tætnet	Tag kontraventilen ned og pak den med et tætningsmiddel.
	Lækage fra skorstenens og dækslets forbindelser	Tag skorstenen ned og tætn den.
Lyset fungerer ikke	Pærerne itu/defekte	Udskift pærerne som vist i denne vejledning.
Utilstrækkelig udsugning	Afstanden mellem emhætten og gasblusset er for stor	Monter emhætten igen i den rigtige afstand.
Emhætten hælder	Monteringsboltene/skruerne er ikke spændt nok.	Spænd den løse bolt/skrue og sæt emhætten vandret.

BEMÆRK:

Alle elreparationer på dette apparat skal overholde alle gældende love og regler.

Kontakt servicecenteret i tilfælde af tvivl om dette. Afbryd altid enheden fra

lysnettet, før enheden åbnes.

VEDLIGEHOLDELSE OG RENG∅RING

Forsigtig:

- Før vedkigeholdelse og rengøring skal emhætten afbrydes fra lysnettet. Kontroller, at emhætten er afbrudt ved stikkontakten, og at stikket er taget ud.

- De udvendige overflader er modtagelige for ridser og afskrabninger, så følge rengøringsvejledningen for at sikre de bedst mulige resultater

Rengøring og vedligeholdelse skal udføres, når apparatet er koldt, især ved rengøring. Undgå brug af meget sure eller basiske stoffer (citronsaft, eddike ol.) på overfladerne.

RUSTFRIT STÅL

Det rustfrie stål skal rengøres regelmæssigt (for eksempel hver uge) for at sikre en lang levetid. Aftør det med en ren, tør klud. Et specielt middel til rustfrit stål kan anvendes.

BEMÆRK:

Aftørringen skal udføres op langs af børsteretningen på det rustfrie stål for at forhindre grimme ridsemærker på kryds og tværs af børstestrukturen.

BETJENINGSPANELETS OVERFLADE

Det indfældede betjeningspanelet kan rengøres med varmt sæbevand. Sørg for, at kluden er ren og godt vredet før rengøring. Brug en tør blød klud til at fjetne overskydende fugt efter rengøring.

Vigtigt

Brug neutrale rengøringsmidler og undgå brug af skrappe rengøringskemikalier, stærke husholdningssæber eller produkter med skuremidler. Da det vil påvirke apparatets udseende og eventuelt fjerne påskrifter eller grafik på betjeningspanelet. Desuden bortfalder producentens garanti.

FEDTFILTRE

Filtrene kan renses i hånden. Læg dem i blød i cirka 3 minutter i vand med et fedtopløsende rengøringsmiddel, og børst dem derefter forsigtig med en blæd klud. Tryk ikke for hård, undgå skader. (Lad apparatet tørre af sig selv, beskyttet mod direkte sollys)

Filtrene skal skylles særskilt fra service og køkkenredskaber. Det frarådes at bruge skyllemiddel.

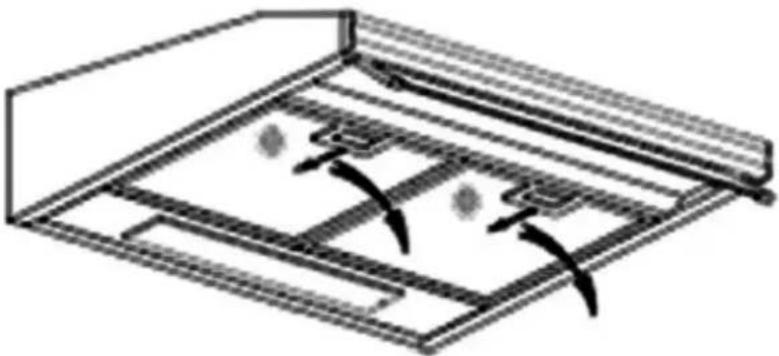

• Fjernelse af filtrene som i nedenstående ill.
• Vær venlig ikke at bruge skuremidler, da det vil beskadige emhætten.

• Monter filtrene i følgende fire trin.
• Filtrene sætte skråt ind i slidserne bag på emhætten.
• Tryk på knappen på filterets håndtag.
• Slip håndtaget, när filteret ligger hvor det skal.
• Gentag ved montering af alle filtre.

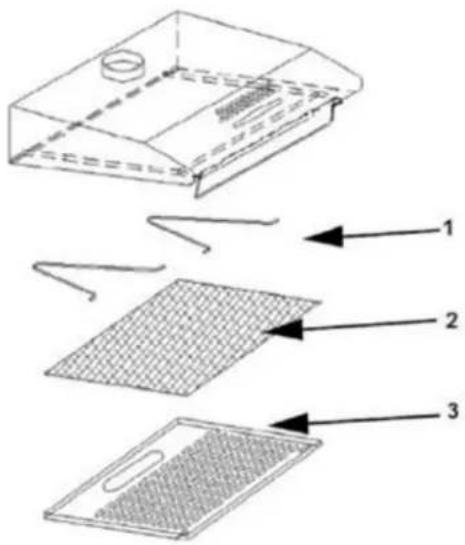

KULFILTER

Der kan anvendes et aktivt kulfilter til at opfange lugte. Normalt skal filtre med aktivt kul udskiftes hver tredje eller sjette måned afhængigt af hvor ofte det bruges. Montering af aktivt kulfilter sker som følger.

1. Aftag fedtfilteret.
2. Sæt kulfilteret på fedtfilteret.
3. Fastgør det korrekt tilpassede kulfilter med den lille stålwire.
4. Monter fedtfilteret igen.
5. Kulfiltre må kun bruges til recirkulation.

• Kontroller, at filteret er forsvarlig fastlåst. Ellers kan det løsne sig og udgøre en fare.
• Når filteret med aktivt kul er påsat, reduceres udsugningskraften.

UDSKIFTNING AF LAMPEPÆRE

Vigtigt:

* Pæren skal udskiftes af producenten, dennes serviceværksted eller tilsvarende kvalificerede personer.
Sluk altid for lysnettet, før der udføres arbejder på apparetet. Ved håndtering af pæren skal det sikres, at den er kølet helt af før den berøres med hænderne.
Ved håndtering af halogenpærer med en klud eller handsker skal det sikres, at sveden ikke kommer i kontakt med pæren, da det kan forkorte pærens levetid.

Udskiftning af pærer:

*Før udskiftning af pæren skal det sikres, at apparatets stik er taget ud af kontakten. *Men skruetrækkeren løsnes den selvskærende ST4*8MM skrue (2 stk) fra belysningspanelet, og lysarmaturet tages ud. Åbn den klemkasse, der er forbundet med ledningen, afbryd ledningsstikket og udskift pæren.

• ILCOS D koden for denne pære er: DBS-2.5/65-H-120/33
- LED moduler -rektangellampe
- Maks effekt: 2,5 W
- Spændingsområde: AC 220-240V
- Mål:

Dette produkt er mærket med symbolet på selektiv sortering af elektronikaffald. Det betyder, at dette produkt ikke må bortskaffes med husholdningsaffald men skal understøttes af et system til selektiv indsamling i henhold til direktiv 2012/19/EU. Det genbruges eller adskilles derefter for at minimere miljøbelastningen. Elektriske og elektroniske produkter er potentielt farlige for miljøet og det menneskelige helbred på grund af indholdet af farlige stoffer. Flere oplysninger kan fås ved at kontakte de lokale eller regionale myndigheder.

BEMÆRK:

I det følgende vises, hvordan den samlede belastning af miljøet (for eksempel energiforbruget) reduceres i madtilberedningen).

(1) Installer emhætten på et velegnet, rent sted med en effektiv udsugning.
(2) Rengør emhætten med jævne mellemrum, så luftkanalerne ikke blokeres.
(3) Husk at slukke emhættens lys efter madlavningen.
(4) Husk at slukke emhætten efter madlavningen.

OPLYSNINGER VEDR∅RENDE ADSKILLELSE

Apparatet må ikke adskilles på nogen anden måde end beskrevet i brugervejledningen. Apparatet må ikke adskilles af brugeren. Ved afslutningen af apparatets levetid må apparatet ikke bortskaffes med almindeligt husholdningsaffald. Undersøg dette med din lokale myndighed eller indsamler for genbrugningsråd.

- Advarsel: Før du får tilgang til terminalene, må alle forsyningskretsene kobles fra.
