BRUGSANVISNING AD1006X BRANDT

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende.

Vigtigt: Inden d

Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

DKI

1 / BEMÆRKNINGER TIL BRUGEREN

• Sikkerhedsanbefalinger 229
• Miljøbeskyttelse 234
• Beskrivelse af apparatet 235

• Brug med udsugningsversionen 236
• Brug med recirkuleringsversionen 236
  • Elektriske tilslutninger 237
• Samling af emhætten 238

- Samling af ventilationsskakten

° Udsugning til det fri 239

° Recirkulering ____

3 / BRUG AF APPARATET

- Beskrivelse af knapper 241

4 / PLEJE OG RENG∅RING AF APPARATET

• Udskiftning af filterelementerne 242
• Udskiftning af kulfiltret 242
  • Rengøring af de udvendige overflader ____ 243
• Udskiftning af pæren 243
  • Vedligeholdelse af apparatet 244

5 / FEJLFINDING 245

6 / EFTERSALGSSERVICE 246

DK

1 / MÆRKNINGER TIL BRUGER

Vigtigt

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

Sikkerhed og vigtige forsigtighedsregler!

Denne vejledning findes også på Brandt mærkets hjemmeside.

Læs venligst disse anvisninger, før du installerer og bruger dit apparat. De er blevet udarbejdet af hensyn til din egen og andres sikkerhed. Opbevar denne vejledning sammen med dit apparat. Hvis apparatet sælges til en anden person, skal du sørge for at denne vejledning følger med.

- Da vi konstant ønsker at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer af deres tekniske, funktionelle eller æstetiske egenskaber i forbindelse med den tekniske udvikling.

- Vi anbefaler at skrive dit apparats varenummer op på siden “Kundeservice”, så du let kan finde det, hvis du får brug for det.

Vigtige forsigtighedsregler

- Dette apparat er designet til at blive brugt i en almindelig husholdning. Det må ikke anvendes til en erhvervsmæssig eller industriel brug eller til andre formål end det, det er beregnet til.

- Når dette apparat modtages, skal det straks pakkes ud. Kontroller apparatets generelle fremtoning. Formuler eventuelle forbehold skriftligt på fragtsedlen og behold et eksemplar af den.

- Dette apparat kan bruges af børn på mindst 8 år og af personer med et fysisk, sensorisk eller mentalt handicap eller manglende kendskab, hvis de er under korrekt opsyn eller hvis de har modtaget instrukser om sikker brug af apparat og hvis der er taget højde for de risici, de udsætter sig for. Børn må ikke lege med apparatet. Brugerens rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn.

- OBS: De dele, der er tilgængelige på denne emhætte, kan blive meget varme, når emhætten bruges over et komfur.

DK 1 / MÆRKNINGER TIL BRUGER

Elektriske risici

- Alle strømkredsløb skal afbrydes, før man får adgang til tilslutningsklemmerne. Hvis el-kablet er beskadiget, skal det udskiftes af producenten, dennes eftersalgsservice eller en person med lignende kvalificering for at undgå enhver fare.

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med installationsreglerne.

- Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.

- Reparationer må udelukkende udføres af en autoriseret tekniker.

- Tag altid emhættens stik ud før rengøring eller vedligeholdelse.

- Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med

1 / MÆRKNINGER TIL BRUGER

DK

Installationsreglerne.

• Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.
• Reparationer må udelukkende udføres af en autoriseret tekniker.
• Tag altid emhættens stik ud før rengøring eller vedligeholdelse.
• Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

Risiko for kvælning

- Bestemmelserne vedrørende udledning af luft skal overholdes. Luften må ikke føres ind i kanaler, der bruges til at udlede røg fra apparater, som fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

- Der skal forudses passende ventilation af rummet, når en emhætte bruges samtidig med apparater, der fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

DK 1 / MÆRKNINGER TIL BRUGER

Risiko for antændelse

- Det er forbudt at flambere fødevarer eller lade gasblus fungere under emhætten uden gryde eller pande (flammerne, som suges op, risikerer at beskadige apparatet).

- Hvis der laves friturestegninger under emhætten, skal det ske under konstant opsyn. Meget varm olie og fedt kan antænde.

• Overhold intervallerne mellem rengøring og udskiftning af filtre. Ophobning af fedtdepoter indebærer en risiko for antændelse.

- Det er ikke tilladt at bruge emhætten ovenover et ildsted (træ, kul m.m.).

- Når emhætten er placeret ovenover et gaskomfur, skal den minimale afstand mellem komfurets overflade og den nederste del af emhætten være på mindst 70 cm. Hvis brugsanvisningen til det installerede komfur under emhætten specificerer en større afstand end 70 cm, skal denne afstand overholdes.

Advarsel

Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal "recirkulerings-" versionen af emhætten installeres. Brug ikke emhætten uden metalfiltrene.

Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER DK

• MILJ∅BESKYTTELSE

— Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at afl evere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljøet.

Advarsel

Installationen bør kun udføres af installatører og kvalifi cerede teknikere.

Advarsel

Fjern beskyttelsesfolien fra fi ltret inden brug.

1 / MAERKNINGER TIL BRUGERDK

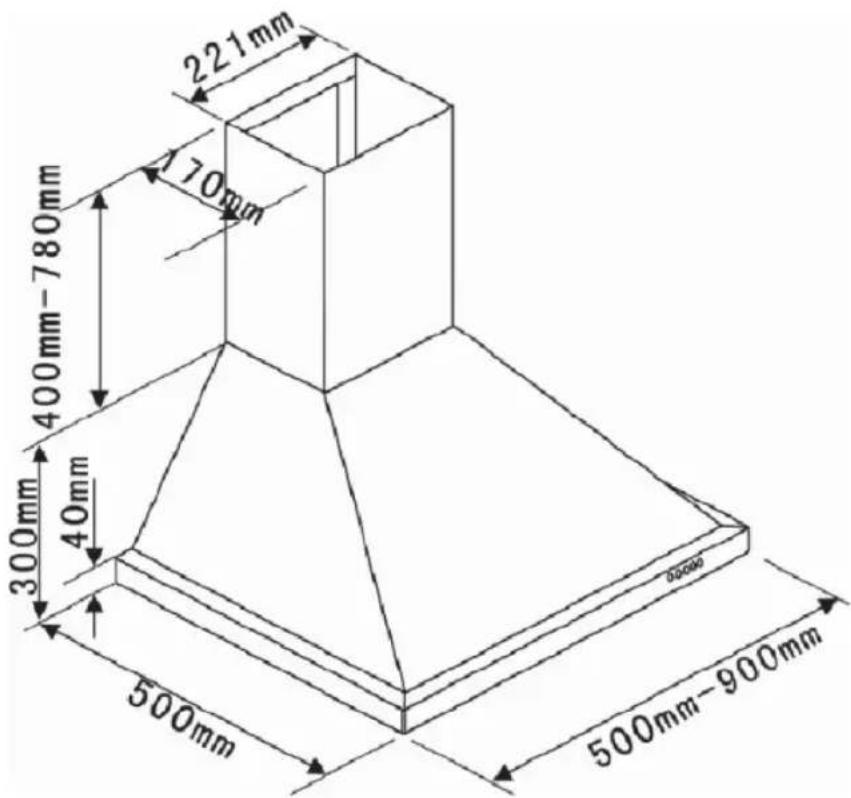

• BESKRIVELSE AF APPARATET

221mm 70mm 400mm-780mm 300mm 40mm 500mm 500mm-900mm

2 / INSTALLATION AF APPARATET DK

— Dette apparats stik skal være taget ud af stikkontakten under installation, samt når der udføres reparationer og vedligeholdelse.
— Du skal sikre dig at nettets spænding svarer til spændingen på indentifi kationsskilt, som fi ndes på indersiden af emhætten.
— Hvis el-installationerne i din bolig kræver nogen form for ændringer for at kunne tilslutte apparatet, skal du tilkalde en professionel elektriker.
— Hvis emhættens bruges med udsugningsversionen, må apparatet ikke tilsluttes en afktrækskanal til brændbare gasser (fyrkedel, storsten, osv) eller til et kontrolleret mekanisk ventileringssystem.
— Aftrækskanalen må under ingen omstændigheder udledes til et loftsrum.
- Installer emhætten med en forsvarlig afstand på mindst 70 cm fra et elektrisk kogeblus, et gaskogeblus eller et kombineret kogeblus.

• BRUG MED UDSUGNINGSVERSIONEN

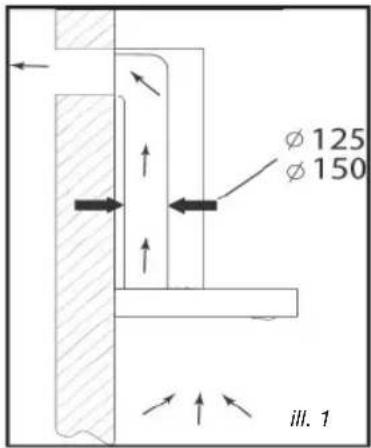

Hvis du har et udtag til det fri (III. 1)

Kan emhætten tilsluttes dette udtag med et aftræksrør (diameter på mindst ∅ mm, som er emaljeret, af aluminium, fl eksibelt eller lavet af ubrændbart materiale). Hvis aftrækskanalen er mindre end 125 mm i diameter, skal du bruge recirkuleringsversionen.

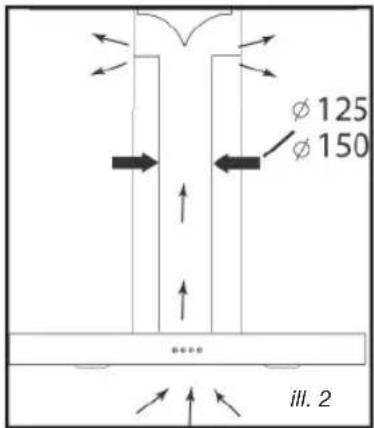

Hvis du ikke har et udtag til det fri (ill. 2)

Kan alle apparaterne bruges med recirkuleringsversionen.

I så fald skal du påsætte et aktivt kulfi liter, som vil holde på lugte.

(Se kapitel 4: Udskiftning af kulfi ltret.)

φ 125 φ 150 ... ill. 2

Gode råd om energibesparelse

For optimal brug af dit apparat skal du begærmse antallet af knærør og rørlængden mest muligt.

2 / INSTALLATION AF APPARATET DK

• ELEKTRISKE TILSLUTNINGER

— den elektriske installation har tilstrækkelig spænding,
— elkablerne er i god stand,
— kablernes diameter overholder

Apparatet leveres med en elledning til H 05 VVF, som har tre 0,75 mm ^2 ledere (nul, fase og jord). Det skal tilsluttes el-nettet (som skal have en spænding på 220-240 V) via et godkendt strømudtag, som skal være tilgængeligt efter installationen i henhold til retningslinjerne for installation.

Fabrikanten kan ikke stilles til ansvar for eventuelle ulykker forårsaget af en ikke-eksisterende, defekt eller forkert jordledning. Sikringen til installationen skal være på 10 eller 16A. Hvis elledningen er beskadiget, skal du kontakte afdelingen for eftersalgsservice for at undgå farer.

Advarsel

Hvis den elektriske installation i din bolig kræver ændringer for at dit apparat kan tilsluttes, skal en professionel elektriker tilkaldes.

Advarsel

Hvis emhætten udviser nogen form for defekter, skal du tage stikket ud eller fjerne den sikring, som hører til det elektriske udtag, hvor apparatet er isat.

2 / INSTALLATION AF APPARATET DK

• SAMLING AF EMHÆTTEN

Advarsel

Emhætten skal installeres i overensstemmelse med alle gældende regler for ventilering og aftrækskanaler. I Frankrig er disse regler beskrevet i DTU 61.1 fra CSTB. I særdeleshed må den udsugede luft aldrig ledes ud igennem en kanal, som bruges til at udsuge røg fra apparater, som bruger gas eller andre brændbare drivmidler. Kanaler som ikke er i brug må kun bruges efter godkendelse fra en kompetent specialist.

Minimumsafstanden mellem komfurets overkant og emhættens nederste del skal være mindst 70 cm. Hvis anvisningerne til det blus som er installeret under emhætten foreskriver en afstand på over 70 cm, skal dette krav respekteres.

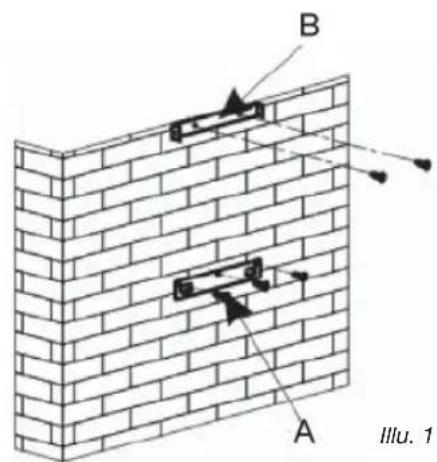

Montering på væggen:

— Afmærk en vandret linje på væggen, centreret i forhold til komfurets overfl ade.

— Afmærk på væggen de tre huller som skal bores ved hjælp af den medfølgende holder til emhætten samtidig med, at du observerer den anbefalede afstand. (del A III. 1).

— Bor de tre huller med en diameter på 8 mm i en passende position og isæt rawlplugs.

— Inden emhætten fastgøres, skal du montere kontraventilen på motorens udgang.

— Fastgør emhættens fastgørelsesbeslag, sørg for at det er nøjagtigt nivelleret. (del A III. 1).

— Fastgør fl ex-udsugningsslangen (medfølger ikke) til motorens udgang uden af forhindre kontraventilens bevægelse. (Ill. 3).

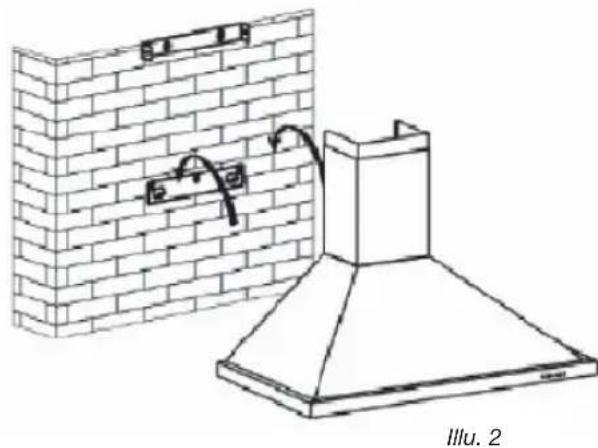

— Monter og fastgør emhættens hoveddel på det tilhørende støttebeslag med de medfølgende skruer til dette formål. (III. 2).

B A Illu. 1

- Udsugning til det fri

— Beregn den endelige højde, hvor aftrækskanalens u-beslag skal fastgøres (del B III. 1).

— Afmærk de to huller herefter.
— Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten (del B III. 1).
— Fastgør det fl ade beslag bag på kanalens nedre del. Illu. 6
— Fastgør de to kanaler til emhætten. (Ill. 5).
— Tilslut fl exslangen til luftudtaget til det fri.
— Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet.
— Løft den øvre kanal op til loftet og fastgør den til beslaget med skruerne.

— Beregn den endelige højde, hvor aftrækskanalens U-beslag skal fastgøres.
— Afmærk de to huller.
— Bor hullerne med en diameter på 8 mm og fastgør kanalens støttebeslag, sørg for at det er fastgjort på samme akse som emhætten.
— Fastgør det fl ade beslag bagpå kanalens nedre del.
— Monter slange-tilpasningsstykket på defl ektoren (III. 8).
— Tilslut fl exslangen til defl ektoren.
— Monter kanalens to dele på emhætten (III. 5).
— Monter defl ektoren (Illu. 8) på kanalens øvre del ved ventilationsindtagene (Ill. 6)
— Foretag den elektriske tilslutning til emhætten med kablet fra el-nettet.
— Løft den øvre kanal op til loftet og fastgør den til beslaget med de to skruer.

For at udnytte apparatet optimalt, anbefaler vi, at du tilslutter emhætten til et aftræksrør med en diameter på 150 mm(medfølger ikke). Reducer antallet af vinkler og knæk samt aftræksrørets længde. Hvis emhætten skal bruges med udsugning til det fri, bør du sørge for tilstrækkelig tilførsel af frisk luft for at undgå undertryk i lokalet.

Vigtigt

Fjern ikke sikkerhedsfolien med nogen form for værktøj.

3 / BRUG AF APPARATET DK

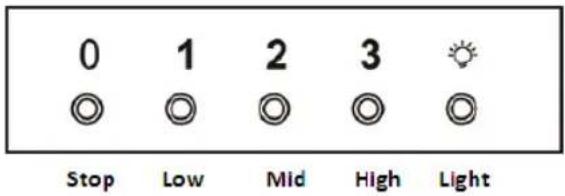

• BESKRIVELSE AF KNAPPER

Trykknap

1. Tryk på stop-kappen, motoren afbrydes
2. Tryk på Low-kappen (Lav), brummeren lyder én gang og motoren kører ved lav hastighed.
3. Tryk på Mid-kappen (Middel), brummeren lyder én gang og motoren kører ved middel hastighed.
4. Tryk på High-kappen (Høj), brummeren lyder én gang og motoren kører ved høj hastighed.
5. Tryk på light-kappen (lys), der tændes to lys. Tryk på den igen, lyset slukkes.

Gode råd om energibesparelse

Reguler tilberedningshastigheden efter tilberednignsmåden og antallet af gryder. Brug først og fremmest de bagerste blus på kogeapparatet.

Stikket skal altid tages ud inden emhætten rengøres, og inden der foretages andre former for vedligeholdelse. Regelmæssig vedligeholdelse af apparatet er en garanti for korrekt funktion, god ydeevne og levetid.

Advarsel

Respekteres retningslinjerne for rengøring af apparat og fi ltre ikke, kan de forårsage brand. Følg omhyggeligt anbefalingerne vedrørende vedligeholdelse.

- RENG∅RING AF FILTERELEMENTERNE

Filtrene skal rengøres efter cirka 30 timers brug eller mindst en gang om måneden. Disse fi ltre kan vaskes i opretstående stilling i opvaskemaskinen.

Brug en børste, varmt vand og opvaskemiddel. Skyl og tør fi ltrene grundigt inden de sættes tilbage i emhætten.

- Aftagning af fi Iterelement

— Drej det indbyggede greb til fi Iterelementet.

Udskift kulfi ltret efter cirka 120 timers brug.

— Fjern fi Iterelementet.
— Drej kulfi Itret for at kunne fjerne det.
— Udfør forløbet i omvendt rækkefølge, når det nye fi Iter skal sættes på igen.
— Sæt fi Iterelementerne tilbage.

Brug sæbevand til rengøring af emhættens ydre flader, men brug aldrig slibemidler, ætsende rengøringsmidler, skrubbesvampe eller børster. Tørres af med en blød fugtig klud.

• UDSKIFNING AF PÆREN

Belysningssystemet kan ikkeudskiftesafbrugeren, kontaktservicecenteret i tilfældeaffunktionsfejl.

Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af hovedafbryderen.

• VEDLIGEHOLDELSE AF APPARATET

VEDLIGEHOLDELSE DET	SKAL DU G∅RE	PRODUKTER/TILBEH∅R SOM SKAL BRUGES
∅vre overfl ader og tilbehør	Brug aldrig metal-skrubbesvampe, slibe-produkter eller meget hårde børster.	Til rengøring af hoveddelen og lysdelen, bør der kun bruges produkter fortyndet med vand og som fjernes med rent vand og tørres med en blød fugtig klud.
Filterelementer	Dette fi Iter opfanger fedtdampe og støv. Denne komponent spiller en vigtig rolle i emhættens effektivitet.Hvis der opstår genstridige pletter, kan du bruge en ikke-slibende creme og skylle efter med rent vand.	Brug et rengøringsprodukt som kan købes i en almindelig han- del, skyl med rigeligt vand og tør.Disse fi Itre kan vaskes i opretstå- ende stilling i opvaskemaskinen.(De må ikke komme til at røre beskidt service eller sølvtøj.)
Aktiveret kulfi Iter	Dette fi Iter opfanger lugte og skal udskiftes mindst en gang om året afhængig af brugsintensiteten.Disse fi Itre bør bestilles hos forhandleren (opgiv referencen på indentitetsskiltet, som sidder på emhættens inderside) og noter datoen, hvor fi Iteret blev skiftet.

5 / FEJLFINDINGDK

SYMPTOMER	L∅SNINGER
Emhætten virker ikke...	Kontroller at:Strømmen ikke er slået fra.En hastighed er valgt.
Emhættens præstation erutilstrækkelig...	Kontroller at:Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.Kulfi ltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er gået i stå	Kontroller at:Strømmen ikke er slået fra.De enpolede automatsikringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICE DK

Al vedligeholdelse på dit udstyr bør foretages af:

— eller en anden kvalifi ceret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger fi ndes på fabrikantens navneskilt påsat dit udstyr.

Denne enhed overholder de delegerede regulativer (EU) 65/2014 og 66/2014 for Europakommissionen om de økologiske designkrav or energimærkning af husholdningsemhætters.

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	AD1006X / AD1006B /AD1006 W LMHT2060X/ LMHT2060B/ LMHT2060W
Årligt energiforbrug AEC		55,9	kWh/annum
Energieffektivitetsindeks EEi		61,4	-
Dynamisk væske effektivitetsindeks FDE		25,0	-
Belysnings effektivitetsindeks LE		41,5	-
Fedt filtreringseffektivitet GFE		81.6	-
Tids stigningsfaktor f		1.1	-
Emhættens maksimale volumetriske luftstrøm	Q_max	604,3	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	364,3	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	335	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	135,6	W
Belysningssystemets nominelle strømforbrug	W_L	2,0	W
Belysningssystemets gennemsnitlige oplysning	E_middle	83	Lux/W
Strømforbrug i slukket tilstand	P_o	0.00	W
Strømforbrug i slumretilstand	P_s	0.00	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	628,3	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	361,3	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	71	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	62	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	AD1009X
Årligt energiforbrug AEC		131.9	kWh/annum
Energieffektivitetsindeks EEi		91.6	-
Dynamisk væske effektivitetsindeks FDE		16.6	-
Belysnings effektivitetsindeks LE		1.6	-
Fedt filtreringseffektivitet GFE		77.2	-
Tids stigningsfaktor f		1.4	-
Emhættens maksimale volumetriske luftstrøm	Q_max	618.8	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	336.0	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	317	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	178.1	W
Belysningssystemets nominelle strømforbrug	W_L	56.0	W
Belysningssystemets gennemsnitlige oplysning	E_middle	89	Lux/W
Strømforbrug i slukket tilstand	P_o	0.00	W
Strømforbrug i slumretilstand	P_s	--	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	595.2	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	372.0	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	72	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	67	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)

NL 249
