TGH-6204 - Varmeapparat TecLime - Gratis brugsanvisning og manual

Mærke	TecLime
Model	TGH-6204
Produkttype	Gas- og elvarmer
Gastype	Propan-butan
Gastryk	28-30 mbar
Maksimal gascylinder vægt	15 kg
Varmekapacitet (gas)	1300 W (min), 2700 W (med), 4100 W (max)
Elvarme effekt	1800 W (900+900 W)
Elspænding	230V/50Hz
Tænding	Piezoelektrisk
Sikkerhedssystem	Iltudtømningssystem (ODS)
Blæser	Ja (el-tilstand)
Betjening	Gaskontrolknap, elafbrydere
Minimum rumstørrelse	15 m³ (anbefalet 85 m³ til stuer)
Ventilationskrav	Mindst 100 cm² åbning til det fri
Mindste afstand til brændbare materialer (foran)	2,0 m
Materiale sammensætning	Jern, aluminium, messing, plastik, gummi, keramik
Garanti	24 måneder

Ofte stillede spørgsmål - TGH-6204 TecLime

Hvilken type gas bruger TGH-6204?

Varmeren bruger propan-butan gas ved et tryk på 28-30 mbar. Den maksimale gascylinder vægt er 15 kg.

Kan TGH-6204 bruges som elvarmer?

Ja, TGH-6204 har en elvarmetilstand med to elementer (900+900 W, i alt 1800 W) og en blæser. Der er en kontakt til at vælge gas- eller elvarme.

Hvilke sikkerhedsfunktioner har TGH-6204?

Den inkluderer et iltudtømningssystem (ODS) der automatisk slukker for gassen, hvis iltniveauet falder, og en piezoelektrisk tænding. Varmeren har også en frontgrille for at forhindre forbrændinger.

Hvad er den mindste rumstørrelse, der kræves for sikker betjening?

Den mindste rumstørrelse er 15 m³. Til stuer anbefales et volumen på 85 m³. Rummet skal være godt ventileret, med mindst 100 cm² frisk luftindtag.

Hvordan kontrollerer jeg for gaslækager?

Luk gascylinderen, sluk flammer, åbn vinduer og sluk elektriske apparater. Forbered sæbevand og pensl det på alle forbindelser. Bobler indikerer en lækage. Stram fittings, hvis det er sikkert, eller ring til en professionel.

Kan jeg bruge TGH-6204 i et soveværelse eller badeværelse?

Nej, manualen advarer udtrykkeligt om ikke at bruge varmeren i badeværelser, soveværelser eller fritidskøretøjer på grund af risiko for giftige gasser og utilstrækkelig ventilation.

Hvordan rengør og vedligeholder jeg varmeren?

Sluk og lad den køle helt ned. Rengør ydersiden med en blød klud fugtet med vand og mildt rengøringsmiddel. Inspicer regelmæssigt ODS for støv og kontroller gummislangen og pakningens tætning. Få den serviceret årligt af en professionel.

Hvad skal jeg gøre, hvis jeg lugter gas?

Luk straks gascylinderen, sluk alle flammer, åbn vinduer for ventilation, sluk elektriske apparater, og betjen ikke nogen kontakter. Forlad området og kontakt en professionel.

Er TGH-6204 sikker at bruge i højisolerede rum?

Ja, men manualen anbefaler at lade et vindue eller en dør stå lidt åben (ca. 2,5 cm) for at sikre tilstrækkelig ventilation, især i højisolerede eller trækfrie rum og i højder over 1500 meter.

Hvad er garantiperioden, og hvad dækker den?

Varmeren leveres med en 24 måneders garanti fra købsdatoen, der dækker fejl i materiale eller udførelse. Den dækker ikke skader fra forkert brug, forkert gastype eller ændringer foretaget af tredjepart.

BRUGSANVISNING TGH-6204 TecLime

A. Hvad man skal vide på forhånd....3

B. Advarsler 3

C. Samling af gasvarmeren 4

D. Installation 5

E. Anvendelse 5

F. Gaslækager 6

G. Elektrisk varmer (kun TGH-6204)....6

DK Vi forbeholder os retten til ændringer af de speciikationer, der er beskrevet i denne brugsanvisning.

A. Hvad man skal vide på forhånd

Der kræves en vis minimumplads og ventilation til gasvarmeren for at den kan bruges sikkert (se kapitel D). Derudover skal du altid lade et vindue eller en dør stå på klem (ca. 2,5 cm). Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger i en højde på over 1500 m.

Der kræves en slange og en regulator til gasvarmeren. Hvis du er i tvivl, kan du bede din gasleverandør om oplysninger.

Gasvarmeren skal installeres som beskrevet i afsnittet Installation, og der skal tages hensyn til advarslerne i afsnittet Advarsler.

Karakteristika:

Gasvarmer	TGH-4204	TGH-6204
Gastype:	Propane-Butane	Propane-Butane
Tryk:	28-30 mbar	28-30 mbar
Rum til gaslaske på maks	15 Kg max	15 Kg max
Piezoelektrisk tænding	Ja	Ja
Sikkerhedssystem: System til måling af iltmangel(Oxygen Depletion System, ODS)	Ja	Ja
Varmekapacitet, maks	4100 W	4100W
Varmekapacitet, middel	2700 W	2700 W
Varmekapacitet, min	1300 W	1300 W
Elektrisk Varmer	Nej	Ja
Ventilator	Nej	Ja
Spænding	Nej	230V/50Hz
Effekt	Nej	1800 W (900+900 W)

Gasvarmeren er fremstillet i overensstemmelse med EN 449:2002-standarden og det gældende direktiv om gasapparater (GAD) 90/396/EEC ændret ved direktiv 93/68/EEC.

B. Advarsler

• Læs brugsanvisningen, inden gasvarmeren tages i brug.
• Gasvarmeren må kun installeres, hvis alle lokale bestemmelser, vedtægter og standarder overholdes.
• Installer gasvarmeren i henhold til anvisningerne i afsnittet om installation i brugsanvisningen.
• Gasvarmeren er fremstillet i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog være forsigtig som altid ved håndtering af ethvert opvarmningsudstyr.
• Gasvarmeren er beregnet som en ekstra varmekilde, og må derfor ikke bruges som hovedvarmekilde.
• Gasvarmeren er kun beregnet til brug i tørre, støvfrie omgivelser, og må ikke bruges i fritidskøretøjer.
• Sørg for at bruge den korrekte gas, og undgå at udsætte gaslaskerne for varme eller ekstreme temperaturændringer. Opbevar altid gaslaskerne køligt, tørt og mørkt.
• Brug altid en egnet og godkendt lavtryksregulator. Kontakt den lokale forhandler, hvis du er i tvivl.
• Brug kun gasvarmeren i lokaler med god ventilation. Derved jernes de gasser, der opstår ved forbrændingen, af frisk luft.
• Brug aldrig gasvarmeren på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgas eller malingsdampe).

• Hvis gasvarmeren placeres for tæt på brandbare materialer er der risiko for brand.

- Gasvarmeren bliver varm, när den er i brug. Undgå at tildække den, da dette kan medføre brandfare. Undgå at berøre gitteret.

- Flyt ikke gasvarmeren, mens den er tændt eller stadig er varm.

- Flyt ikke gaslasken, og foretag ikke vedligeholdelsesarbejde på gasvarmeren, mens den er tændt eller stadig er varm.

- Undlad at stikke hænder, ingre eller genstande ind i gasvarmerens åbninger.

- Sørg for, at personer og dyr holder tilstrækkelig afstand til den del af gasvarmeren, der udstråler varme, for at undgå skader eller brand.

- Som med alt andet opvarmningsudstyr skal du være opmærksom, når der er børn eller dyr i nærheden af gasvarmeren.

- Sørg for, at børn altid er klar over, at der er en tændt gasvarmer i nærheden.

- Gasvarmeren er udstyret med et gitter på forsiden for at undgå brand og personskade. Dette gitter beskytter brænderen og må aldrig jernes.

• Luk for gaslasken efter brug.

- Sluk gasvarmeren, før du går i seng.

- Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker.

- Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til denne gasvarmer.

• Følg anvisningerne i brugsanvisningen om, hvordan du inder en gaslækage.

C. Samling af gasvarmeren

Bemærk: En gastrykregulator med tilhørende brugervejledning medfølger i separat emballage.

1. Tag forsigtigt gasvarmeren ud af kassen, og kontrollér indholdet. Ud over gasvarmeren skal der være følgende:

a. en brugsanvisning til gasvarmeren.

b. en lavtryksregulator med slange og brugervejledning.

Gem kassen og emballagen til opbevaring og/eller transport.

1. Fjern den øvrige emballage, og kontrollér gasvarmeren for skader. Kontakt en kvaliiceret servicetekniker, hvis du har spørgsmål vedrørende gasvarmeren. Opbevar al emballage uden for børns rækkevidde.

2. Løsn de to fastgøringsskruer på gasvarmerens bagside. Tag bagbeklædningen af gasvarmeren. Læg bagbeklædningen ved siden af gasvarmeren sammen med de to skruer.

3. Effekt regulator

4. Gashane

5. Slang

6. Lavtryksregulator

7. Flaskebagbeklædning

8. Gaslaske

1. Gennemlæs og kontrollér nedenstående, før du tilslutter lavtryksregulatoren:

Gasvarmeren må kun forsynes med laskegas (LPG – Liquiied Petroleum Gas) i en laske med en maksimumvægt på 15 kg. Tilslut lavtryksregulatoren med en fast kalibrering på maksimalt 30 mbar, der er i overensstemmelse med EN 12864:2002. Slangen skal være i henhold til nationale standarder. Korrekt tilslutning af slangen foretages med metalbånd i den rette størrelse. Følg brugervejledningen, der fulgte med lavtryksregulatoren, for at tilslutte den korrekt.

1. Placer de to metalringe rundt om slangen. Slut slangen til slangekoblingen på lavtryksregulatoren og på hanen. Luk metalringene med en skrue, men pas på ikke at komme til at beskadige ittings eller andre dele.
2. Kontrollér, at gaslasken er lukket, og at der ikke er åben ild (f.eks. en tændt brændeovn) på stedet, før du slutter lavtryksregulatoren til gaslasken. Tilslut lavtryksregulatoren i henhold til brugervejledningen, der fulgte med lavtryksgeneratoren. Kontrollér, at der ikke er gaslækager: Se afsnit "Gaslækager".
3. Placer gaslasken i det dertil beregnede rum. Sørg for, at slangen ikke er snoet eller knækket og ikke berører nogen dele af gasvarmeren.
4. Sæt laskebagbeklædningen på rummet til gaslasken ved at indsætte de to kroge i de tilhørende huller i kabinettet. Skru de to fastgøringsskruer fast på gasvarmerens bagside.

Yderligere anvisninger

1. Kontrollér, at gaslasken er lukket, när den skal udskiftes (følg anvisningerne, der fulgte med lavtryksregulatoren). Lad gasvarmeren køle af først, og kontrollér, at der ikke er åben ild eller varmekilder på stedet.
2. Derudover anbefales det at kontrollere regulatorens pakninger og gummislangens tilstand. Hvis der er tvivl om slangens eller pakningernes tilstand, skal du udskifte dem.
3. Pas på ikke at skade samlingen eller andre dele.
4. Vend aldrig gaslasken på hovedet for at kunne bruge al gassen. Det kan medføre udslip af eventuel resterende væske i lasken som dermed forårsager uoprettelig skade på gasvarmeren.
5. Følg anvisningerne for fra- og tilkobling i brugervejledningen, der fulgte med lavtryksregulatoren.
6. Producenten kan ikke holdes ansvarlig for eventuelle skader, hvis ovennævnte anvisninger ikke følges.

D. Installaon

1. Brug kun gasvarmeren i lokaler med god ventilation. Stuer bør mindst være 85 m ^3 og andre lokaler 45 m ^3 , men lokalet må aldrig være mindre end 15 m ^3 . Af hensyn til ventilationen anbefales der et grundareal på mellem 12,5 m ^2 og 25 m ^2 .
2. Det lokale, gasvarmeren bruges i, skal have tilstrækkelig luftcirkulation til normal forbrænding. Der anbefales derfor en luftudskiftning på mindst 100 cm ^2 i lokalet.
3. Placer altid gasvarmeren på et plant og stabilt underlag. Installer aldrig gasvarmeren i bade- eller soveværelset, i kælderen, på overetagen i en bygning eller i fritidsbeboelse.
4. Anbring aldrig gasvarmeren for tæt på andre varmekilder (der skal være mindst 1 meter mellem gasvarmeren og andre varmekilder) eller brandbare eller eksplosive materialer. Når gasvarmeren bruges, må den aldrig vende mod genstande, der kan blive beskadiget eller brændt.
5. Placer gasvarmeren, så den vender direkte mod lokalets midte og så den altid vender mod et frit område. Derudover skal forsiden, der udsender varme, være mindst 2,0 meter fra brandbare materialer, f.eks. sofaer eller gardiner.
6. Brug aldrig gasvarmeren, hvis gaslasken ikke er placeret i det dertil beregnede rum.

E. Anvendelse

Knapperne til at tænde for gasvarmeren sidder øverst på gasvarmeren:

1. Åbn gaslasken (følg brugervejledningen, der fulgte med lavtryksregulatoren).

2. Drej reguleringsknappen til den position, der er vist i igur. Tryk den helt ned, og tryk samtidig på knappen til piezoelektrisk tænding. Derved tændes luftmåleren. For at undgå at ilden går ud skal du holde knappen trykket ned i 20 sekunder efter tænding.

3. Stop med at holde knappen nede, og drej den til den ønskede varmeposition:

4. Min og Tænding
5. Mid
6. Maks
7. Piezoelektrisk tænder

1. Luk for gaslasken for at slukke for gasvarmeren (følg brugervejledningen, der fulgte med Piezoelektrisk tænder lavtryksregulatoren).
2. Hold ikke reguleringsknappen nede i mere end 40 sekunder.
3. Flyt aldrig gasvarmeren, mens den varm og/eller tændt.

F. Gaslækager

Følg nedenstående procedure, hvis du har mistanke om gaslækage:

1. Luk for gaslasken (følg brugervejledningen, der fulgte med lavtryksregulatoren).

2. Sluk al åben ild, for eksempel gaskomfurer.

3. Åbn vinduerne for at øge luftcirkulationen.

4. Sluk alt elektrisk udstyr, for eksempel lamper.

5. Fyld sæbevand i en spand.

6. Åbn for gaslasken (følg brugervejledningen, der fulgte med regulatoren).

7. Kom sæbevand på alle gaskredsløbets ittings og samlinger.

8. Hvis der er en gaslækage, vil der opstå bobler på lækagestedet.

9. Hvis der indes en lækage tæt på gaslasken, skal du følge brugervejledningen, der fulgte med lavtryksregulatoren.

10. Stram samlingens ittings og metalringe.

11. Åbn for gaslasken (følg brugervejledningen, der fulgte med regulatoren), og gentag proceduren.

Kontakt en kvaliiceret tekniker, hvis der stadig er gaslækager.

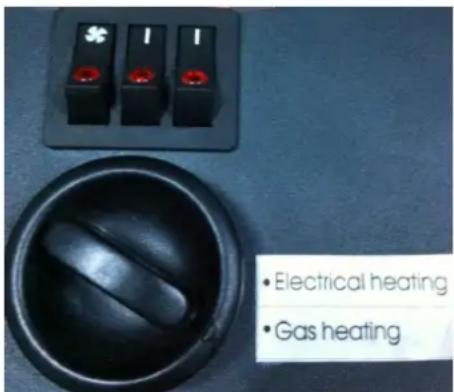

G. Elektrisk varmer (kun TGH-6204)

Det elektriske varmesystem er designet til infrarød stråling teknologi. Selv hvis de anvendes i en uforseglet store værelse vil effektiviteten være perfekt. Der er en switch for at vælge gas eller el opvarmning.

Varmeren har to elvarmeelementer, der kan anvendes separat eller sammen ahængigt af behovet.

Operation:

a. Sørg for, at stikket er jordforbundet. Sæt stikket i stikkontakten.
b. Vælg Elvarme
c. Tryk på kontakten "Fan" at blive klar til at bruge ovnen og for at starte blæseren.
d. Tryk skifte "I" at starte elvarme med lav effekt
e. Tryk den anden omskifter "I" at starte elvarme med maksimal effekt, hvis det er nødvendigt.
f. Sluk for alle kontakter efter brug. Tag stikket ud af stikkontakten

Før du rengør gasvarmeren, skal du slukke for den og vente til den er helt kold. Rengør gasvarmeren udvendigt med en blød klud hårdt opvredet i vand tilsat et lydende rengøringsmiddel. Brug aldrig skuresvampe eller andre slibemidler. Brug ikke for meget vand eller brandbare eller slibende rengøringsmidler.

• Efterse med jævne sikkerhedssystem ved iltsvind. Hvis der er støv eller andet snavs, skal det jernes, uden at brænderen eller rørene beskadiges.
• Kontrollér ofte gummislangens stand.
• Kontrollér også trykregulatorens pakning, hver gang gaslasken udskiftes.

• Pas på ikke at støde eller beskadige brænderens skrøbelige overlade, ittings og gasslanger, regulatorer og alle andre dele af gaskredsløbet.

• Det anbefales at få efterset gasvarmeren en gang om året af en professionel tekniker.

• Følg opbevaringsanvisningerne, hvis gasvarmeren ikke skal bruges i længere tid.

I. Opbevaringsanvisninger

• Kobl gaslasken fra gasvarmeren.
• Opbevar gaslasken i et lokale med god ventilation. Anbring den langt fra brandbare, eksplosive eller varme materialer – helst helt uden for boligen. Opbevar den aldrig i kælderen eller på loftet.
• Opbevar gasvarmeren et tørt sted, hvor den er beskyttet mod støv (helst i den originale emballage).

Hvis gasvarmeren aldrig skal bruges mere, anbefales det at koble gasvarmeren fra gaslasken.

Bortskaf aldrig ikke-biologisk nedbrydelige produkter i naturen, men bortskaf dem i henhold til gældende national lovgivning. Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald. Det skal indleveres til det lokale genbrugsstation eller til en forhandler, der yder denne service. Ved separat og korrekt bortskaffelse af husholdningsapparater undgås eventuel negativ påvirkning af miljøet og sundheden, som kan opstå ved ukorrekt bortskaffelse, og det sikres, at de forskellige dele genbruges, hvilket betyder besparelse af energi og ressourcer. Som en påmindelse om, at husholdningsapparater skal bortskaffes separat, er produktet mærket med en overstreget skraldespand.

Husk, at gasvarmeren består af følgende materiale:

• Jern, f.eks. i gasvarmerens kabinet og brænder.
  • Gasrør af aluminium.
• Messing, f.eks. hanen og luftmåleren.
• Plast, f.eks. hjulene og den piezoelektriske tænder.
• Kobber belagt med gummi, f.eks. den piezoelektriske tænder og termoelementet.
• Keramisk brænderplade.

J. Garanbengelser

Gasvarmeren leveres med 24 mdrs. garanti gældende fra købsdatoen. Inden for denne periode repareres alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

1. Vi afviser udtrykkeligt alle yderligere krav på skadesgodtgørelse, herunder indirekte skader.
2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperioden.
3. Garantien bortfalder, hvis der er foretaget ændringer på gasvarmeren, hvis der er monteret uoriginale reservedele, eller hvis kaminen har været repareret af tredjemand.
4. Garantien gælder kun, hvis det originale, daterede købsbevis fremlægges, og hvis ingen ændringer er foretaget på dette.
5. Garantien gælder ikke for skader, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert type gas eller forældet gas. Brug af forkert gas kan være farligt.
6. Omkostninger og risiko ved transport af gasvarmerens eller dens dele bæres altid af køberen.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen først. Hvis der ikke kan indes en løsning på problemet, skal gasvarmeren indleveres til reparation hos forhandleren.

ANVÄNDARHANDBOK (SE)

Kontroller at det ikke er gasslekkasjer. se avsnitt F

I. Slik oppbevarer du gassovnen när den ikke er i bruk

- Koble gassbeholderen fra gassovnen.

- Lagre gassbeholderen i et godt ventilert rom. Plasser den langt unna lettantennelige, eksplosive eller varme materialer, og aller helst utenfor hjemmet. Oppbevar den dessuten aldri i kjelleren eller på loftet.

• Jern: varmekabinettet og brennerhuset

• Aluminium: gasslangene

• Gummiovertrukket messing: den piezoelektriske tenneren og termoelementet

• Keramikk: brennerplaten

J. Garanbegrensninger

Ovnen leveres med en 24 måneders garanti som gjelder fra kjøpsdatoen. Innenfor denne perioden blir alle mangler i materiale eller utførelse utbedret kostnadsfritt. Følgende bestemmelser skal gjelde for denne garantien.

Når apparatet ikke længere fungerer, skal det bortskaffes på en måde, så det belaster miljøet mindst muligt og i henhold til de regler, som gælder i din kommune.

NO
